BRUKSANVISNING R8128SC2 QLIMA

Använd endast lysfotogen för värmare • Vänligen läs manualen innan bränslefyllning.

VARNINGAR FÖR KORREKT ANVÄNDNING

- Barn bör övervakas för att garantera att de inte leker med apparaten. - Flytta inte på värmaren när den är på eller när den fortfarande är varm. Fyll inte på värmaren och ägna dig inte åt underhåll när den är på eller när den fortfarande är varm.

- Se till så att det minst är 1,5 meter mellan värmarens framsida och väggar, gardiner och möbler.

- Använd inte värmaren på platser där det är mycket drag eller damm. I båda fallen fungerar inte värmaren optimalt.

- Stäng av värmaren innan du går och lägger dig.

- Bränsle ska endast förvaras och förflyttas i lämpliga bränslebehållare eller bränsledunkar.

- Se till så att bränslet inte utsätts för värme eller extrema temperaturförändringar. Förvara alltid bränslet på en sval, torr och mörk plats (kvaliteten påverkas av solljus).

- Använd inte värmaren på ställen där det kan finnas skadliga gaser eller ångor (t.ex. avgaser eller färgångor).

- Tänk på att värmarens galler blir mycket varmt. Om apparaten täcks över föreligger brandrisk.

- Se alltid till så att ventilationen är tillräcklig.

- Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet.

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller har instruerats om en säker användning av apparaten och förstår de risker som det innebär.

- Barn får inte leka med apparaten.

- Rengöring och underhåll får inte utföras av barn utan tillsyn.

1 Ta av all emballasje (se avsnitt A, Fig. A).
2 Fyll den uttakbare beholderen ⑨ og vent i 180 minutter før du slår på varmeovnen (se avsnitt B, Fig. I).
3 Sett batteriene inn i holderen ⑪ (se avsnitt A, Fig. G).
4 Sjekk om forbrenningskammeret ④ står rett opp (se avsnitt A, Fig. F).
5 Slå på varmeovnen ved å trykke langsomt på flammeregulatoren ②. Trykk ned tenningsknappen lett ③ for å tenne varmeren. (se avsnitt C, Fig. K og L).
6 Når varmeovnen er slått på, tar det 10 til 15 minutter før du kan sjekke om den brenner godt (se avsnitt D).
7 Slå av varmeovnen (se avsnitt E).

Bare när du benytter riktig drivstoff, kan du bruke ovnen på en trygg, effektiv og behagelig måte.

3 Fyll den uttakbare beholderen som vist i avsnitt B.

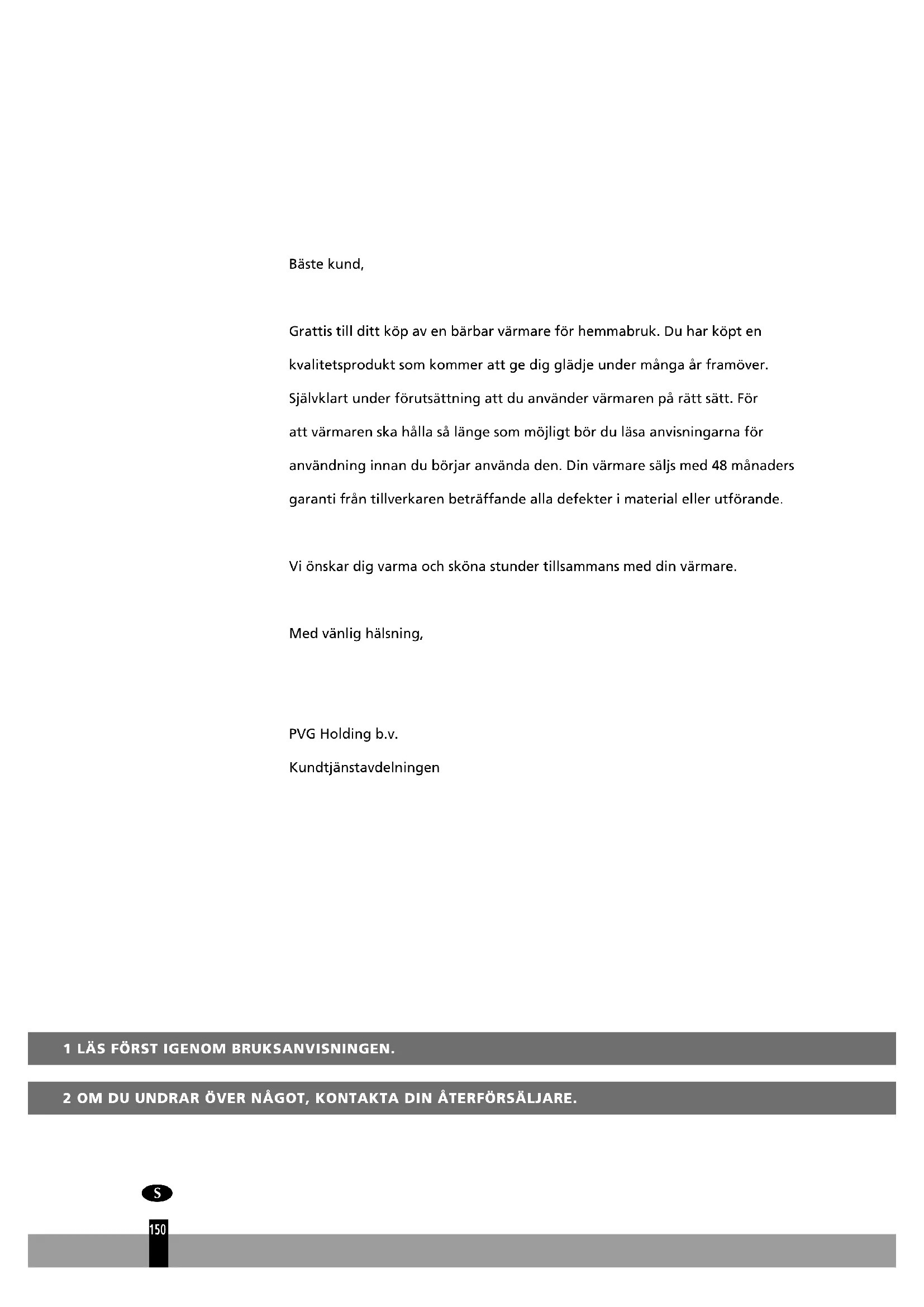

Grattis till ditt köp av en bärbar värmare för hemmabruk. Du har köpt en kvalitetsprodukt som kommer att ge dig glädje under många år framöver. Självklart under förutsättning att du använder värmaren på rätt sätt. För att värmaren ska hålla så länge som möjligt bör du läsa anvisningarna för användning innan du börjar använda den. Din värmare säljs med 48 månaders garanti från tillverkaren beträffande alla defekter i material eller utförande.

Vi önskar dig varma och sköna stunder tillsammans med din värmare.

Med vänlig hälsning,

PVG Holding b.v.

Kundtjänstavdelningen

1 LÄS FÖRST IGENOM BRUKSANVISNINGEN.

2 OM DU UNDRAR ÖVER NÅGOT, KONTAKTA DIN ÅTERFÖRSÄLJARE.

ALLMÄNNA RIKTLINJER FÖR ANVÄNDNING

Här nedanför beskrivs de viktigaste stegen för hur du använder din värmare. För mer detaljer, se MANUAL (sidorna 139 ff.).

1 Ta bort allt förpackningsmaterial (se avsnitt A, fig. A).
2 Fyll den avtagbara tanken ⑨ och vänta i 180 minuter innan du tänder värmaren (se avsnitt B, fig. I).
3 Sätt in batterierna i batterifacket ⑪ (se avsnitt A, fig. G).
4 Kontrollera att brännkammaren ④ står helt rakt (se avsnitt A, fig. F).
5 Tänd värmaren genom att trycka ner lågreglaget ②. Tryck lätt ner tändningsknappen ③ för att tända apparaten (se avsnitt C, fig. K och L).
6 När du har satt på värmaren tar det 10 till 15 minuter innan du kan se om värmaren bränner ordentligt (se avsnitt D).
7 Stäng av värmaren (se avsnitt E).

• Som brandskyddsåtgärd måste tanken fyllas antingen när värmaren har stängts av eller i ett annat rum än där värmaren är installerad.
• Förvara alla bränslebehållare med originalpluggar och tätningar på en sval och mörk plats.
• Bränsle åldras. Använd nytt bränsle i början av varje uppvärmningssäsong.
• Genom att använda Qlima Premium Quality Fuels som uppvärmningsbränsle är du garanterad ett bränsle av god kvalitet.
• Innan du byter till ett annat märke och/eller bränsletyp måste du kontrollera att den mobila värmaren är helt tömd på allt återstående bränsle.
• Första gången du tänder värmaren kommer den att lukta "ny" en liten stund.

HUVUDKOMPONENTER

① AV-knapp (för nöd-stopp)
② Räfflat vred för juste- ring av veke
③ Tändningsknapp
4 Brännkammare
⑤ Handtag till brännkammaren
6 Bränsleindikator
⑦ Galler
⑧ Lock till den avtagbara bränsletanken
⑨ Avtagbar bränsletank
10 Bränslemätare till den avtagbara bränsletanken
⑪ Batterifack
12 Handtag
13 Hölje
14 Luftkvalitets-kontrollsystem

DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG

Denna enhet har ett inbyggt säkerhetssystem som stänger av den när rumstemperaturen blir för hög. Värmaren kan inte startas om förrän efter 15 minuter efter den har stängts av (manuellt eller automatiskt). Tvinga inte antändning under den perioden för att förhindra skador på värmaren.

Värmaren är utrustad med ett luftkvalitetskontrollsystem 14. När det inte finns tillräcklig ventilation i rummet eller när värmaren används i ett rum som är för litet kommer den att stängas av automatiskt. För en bekväm och säker uppvärmning ska du till att ventilationen är tillräcklig. Anm.: För att undvika oavsiktlig avstängning rekommenderar vi att lämna en dörr eller ett fönster på glänt medan värmaren arbetar.

Läs igenom handboken noga innan du använder enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som värmare i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage.

Du måste oavsett modell alltid se till att värmaren används i ett rum som är tillräckligt stort för att den ska kunna användas på ett säkert sätt utan extra ventilation. Om rummet är för litet måste du alltid öppna en dörr eller ett fönster något (öppna en springa på ca 2,5 cm). Det är viktigt att alla rum där värmaren används har ett tillräckligt luftintag och ett effektivt luftutflöde (båda öppningarna måste ha ett tvärsnitt på minst 50 cm2). Säkerhetssystemet får inte modifieras, eftersom detta ogiltiggör garantin att luftgivaren kommer att fungera ordentligt. Kontakta återförsäljaren om du är tveksam.

SÄKERHETSSYSTEM

När kaminen har slagits på kan det hända att den automatiskt stannar vid en viss rumstemperatur (19–20° C). Det är normalt, och beror på att värmen lagras. Orsaken är säkerhetssystemets uppbyggnad. Om detta sker är det bara att sätta på kaminen igen när temperaturen i rummet har sjunkit.

SÄKERHETSÖVERDEL

Värmaren är försedd med en säkerhetsöverdel. Den minskar topplattans temperatur. Därmed minskar också risken för olyckor som beror på att man råkar röra vid topplattan betydligt. Tänk på att topplattan trots detta blir mycket varm. Undvik att röra vid topplattan och gallret.

Information rörande Frankrike: Värmaren utformades för att drivas uteslutande av bränsle avsett för mobila värmare drivna av flytande bränsle enligt direktiven 18-07-2002 och 25-06-2010. Det är förbjudet att använda andra bränslen. Fråga handlaren eller titta på vår webbplats angående våra återförsäljares adresser. Mobilvärmaren som drivs av flytande bränsle är avsedd att vara en extra värmare, och inte som kontinuerlig värmekälla.

Information rörande Storbritannien: Använd endast fotogen av klass C1 enligt BS2869; del 2, eller motsvarande.

Användaren måste följa dessa anvisningar för korrekt användning:

UNDVIK ATT

• använda mobilvärmaren som drivs av flytande bränsle i husvagnar, båtar och fordonshytter;
• använda mobilvärmaren som drivs av flytande bränsle i otillräckligt ventilerade rum (kontrollera egenskapstabellen angående de minsta måtten på det rum som ska värmas), underjordiska rum och/eller på mer än 1 500 m höjd;
• modifiera värmarens säkerhetsfunktioner. Denna typ av uppvärmning får inte användas i offentliga lokaler utan tillstånd. Inhämta korrekt information om detta i förväg.

Endast användning av rätt bränsle säkerställer säker, effektiv och bekväm användning av värmaren.

RÄTT BRÄNSLE

Din värmare är avsedd att användas med högkvalitativ vattenfri paraffinolja som Qlima Premium Quality Fuels. Endast bränsle av detta slag säkerställer ren och korrekt förbränning. Lägre bränslekvalitet kan resultera i:

▶ att för mycket tjära sätter sig på glasullsveken
▶ att förbränningen är ofullständig
▶ att värmarens livslängd minskar
▶ att rök och/eller lukt uppstår
▶ att det bildas avlagringar på gallret eller höljet

Därför är det avgörande att du använder rätt bränsle för säker, effektiv och bekväm användning av din värmare.

Skador och/eller fel på värmaren till följd av att annat än vattenfri ren fotogen

av hög kvalitet har använts omfattas inte av garantin.

Rådfråga alltid din lokala återförsäljare angående rätt bränsle till värmaren.

1 Ta försiktigt ut värmaren ur kartongen och kontrollera innehållet. Utöver själva värmaren måste du även ha:

▶ en manuell bränslepump
▶ ett transportskydd
▶ denna bruksanvisning

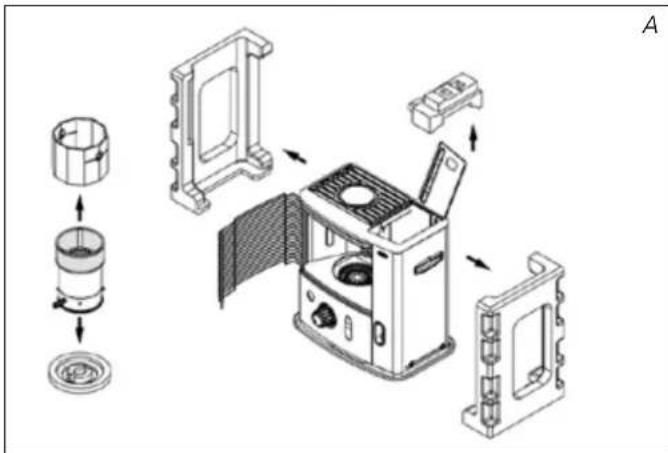

Behåll kartongen och förpackningsmaterialet (fig. A) för förvaring och/eller förflyttning av värmaren.

2 Ta bort övrigt förpackningsmaterial:

▶ Ta tag i den högra sidan av gallret. Lyft gallret från spåret (Fig. B) och dra framåt.
Dra båda ändarna av förpackningen åt sidorna och samtidigt en aning nedåt (se Fig. C).
▶ Tryck ner förpackningsmaterialet ovanpå brännkammaren en aning och ta bort det. Ta även bort förpackningsmaterialet under brännkammaren (fig. D).
Sätt tillbaka brännkammaren i värmaren. Brännkammaren är rätt placerad då den utan hinder kan flyttas en aning åt vänster och åt höger med hjälp av handtaget ⑤ (Fig. F). Stäng gallret: Lyft upp gallret en aning för att åter passa in det i dess skåra.
- Öppna locket på den avtagbara tanken 8 och ta bort den bit skumplast som finns där.

3 Fyll den avtagbara bränsletanken enligt beskrivning i avsnitt B.

4 Sätt in batterierna i deras fack ⑪ baktill på värmaren (fig. G). Kontrollera att de positiva och negativa polerna matchar märkena + och - inuti batterifacket. Stäng batteriluckan.

▶ Plus- (+) och minuspol (−) ska inte blandas ihop
▶ ICKE-uppladdningsbara batterier ska inte laddas!

▶ Blanda INTE ihop olika typer och märken av batterier, blanda INTE gamla och nya batterier
▶ Om apparaten förvaras eller inte används under en längre period: ska batterierna alltid tas bort

Kortslut INTE de elektriska strömförsörjningsterminalerna
▶ För att plocka bort batterierna: ta helt enkelt bort dem från batterihöljet

5 Kaminen ska stå på ett stabilt och helt jämnt underlag. Flytta på kaminen om den inte står plant. Försök inte rätta till ett ojämnt underlag genom att lägga böcker eller andra saker under kaminen.

6 Värmaren är nu klar att användas.

B FYLLA PÅ BRÄNSLE

Fyll på den löstagbara tanken på lämplig plats, eftersom det alltid finns risk för spill. Följ anvisningarna nedan:

1 Se till så att värmaren är avstängd.
2 Öppna det övre locket och ta ut den löstagbara bränsletanken ur värmaren (Fig. H). OBS! Det kan hända att det droppar något från bränsletanken. Sätt ned den löstagbara bränsletanken med locket uppåt, handtaget på golvet (fig. I) och skruva av bränslelocket.
3 Fyll den löstagbara bränsletanken med hjälp av en bränslepump (se användningsanvisningarna för bränslepumpen). Se till så att den befinner sig i ett högre läge än den löstagbara bränsletanken (fig. J). Stick in den räfflade slangen i den avtagbara bränsletanken.
4 Kontrollera den avtagbara bränsletankens bränslemätare medan du fyller bränsletanken (fig. J). Avbryt påfyllningen när mätaren indikerar att bränsletanken är full. Överskrid inte gränsen för hur mycket bränsle som kan fyllas på, särskilt inte om bränslet är mycket kallt (bränslet utvidgas när det blir varmt).
5 Låt bränsle som finns kvar i pumpen rinna tillbaka ned i bränsledunken och ta försiktigt bort pumpen. Skruva försiktigt på bränslelocket på tanken. Torka upp bränsle som kommit utanför.
6 Kontrollera att bränslelocket sitter rakt och är ordentligt påskruvat. Sätt tillbaka den avtagbara bränsletanken i värmaren (locket nere). Stäng locket.

C TÄNDA VÄRMAREN

Första gången man använder en ny värmare kan det hända att det luktar lite under en kort stund. Du bör därför tillföra extra luft, eller tända värmaren någon annanstans än i vardagsrummet.

Första gången du använder värmaren ska du först sätta i den fyllda, avtagbara bränsletanken och sedan vänta cirka 180 minuter innan du tänder värmaren. På så sätt hinner glasullsveken suga upp bränslet. Gör på samma sätt när bränslet i tanken är slut och när glasullsveken har bytts ut.

Kontrollera alltid bränsleindikatorn 6 innan du sätter på värmaren för att se om den avtagbara bränsletanken behöver fyllas på.

Tänd alltid värmaren med tändaren. Använd aldrig tändstickor eller cigarettändare.

Följ proceduren nedan:

1 Vrid det räfflade vredet för justering av veken ② medurs tills det tar emot (fig. K).
2 Tryck ner tändningsknappen ③ (Figur 1), men använd inte allt för mycket kraft. Släpp tändningsknappen när du ser en låga i brännkammaren ④.

När du har tänt värmaren ska du alltid kontrollera att brännkammaren 4 är plan, genom att föra den något åt vänster och höger i dess handtag 5 (fig. E). Rörelsen ska vara smidig. Om brännkammaren inte är plan, orsakar det att rök och sot ansamlas.

D VÄRMARENS FÖRBRÄNNING

När du har tänt värmaren tar det 10 till 15 minuter innan du kan se om den bränner som den ska. En alltför hög låga kan orsaka rök och sot, medan en alltför låg låga kan orsaka obehaglig lukt. Fig. Q visar de lägsta och högsta tillåtna höjderna för den brinnande lågan. Lågan kan justeras fortlöpande med lägreglaget ② (fig. M).

En alltför låg läga kan även orsakas av:

▶ att det finns för lite bränsle (fyll på bränsletanken)
att bränslet som används är av dålig kvalitet (kontakta försäljaren)
▶ att ventilationen är otillräcklig (låt fönster eller dörr stå på glänt)
▶ att veken behöver bytas ut (kontakta din återförsäljare eller byt ut veken, se avsnitt L)

E STÄNGA AV VÄRMAREN

Låt värmaren brinna på den lägsta inställningen i ungefär en minut. Tryck på AV-knappen ①. Lågan slocknar efter en liten stund (fig. N).

F FEL, ORSAKER OCH LÖSNINGAR

Om det uppstår ett fel som inte kan lösas med hjälp av riktlinjerna nedan, skontakta din återförsäljare.

VÄRMAREN TÄNDS INTE

▶ Batterierna är fel isatta i hållaren. Kontrollera (fig. G).
Det finns inte tillräckligt mycket ström kvar i batterierna för tändning. Byt ut (fig. G)
Bränslet har tagit slut i tanken eller så har veken bytts ut. När du har fyllt på och satt tillbaka den avtagbara bränsletanken ska du vänta 180 minuter innan du tänder värmaren.
▶ Du trycker ner tändskjutreglaget ③ alltför hårt.
Tryck ner det mjukare (avsnitt C).

Brännkammaren 4 är inte rätt positionerad.
Använd handtaget 5 för att göra den plan, tills du smidigt kan föra den en aning åt vänster och åt höger och brännkammaren är plan.
▶ Du använder bränsle som passerat sitt bäst-före-datum.
Starta varje uppvärmningssäsong med nytt bränsle.
▶ Du använder fel typ av bränsle.
Se RÄTT BRÄNSLE (avsnittet "Detta måste du känna till i förväg").
▶ Damm har samlats i värmarens undre del.
Kontakta din återförsäljare.
▶ Vekens höjd är inte rätt.
Kontakta din återförsäljare.

VÄRMAREN SLOCKNAR SAKTA

▶ Den avtagbara bränsletanken är tom.
Se avsnitt B.
▶ Den undre tanken har förorenats av vatten.
Kontakta din återförsäljare.
▶ Veken har hårdnat på ovansidan.
Bränn värmaren tills allt bränsle har använts (avsnitt G). Använd rätt bränsle.
▶ Du använder bränsle som passerat sitt bäst-före-datum.
Starta varje uppvärmningssäsong med nytt bränsle.

▶ Vekens läge är för lågt.
Kontakta din återförsäljare.
▶ Innan du fyllde på tanken, hade värmaren bränt upp nästan allt bränsle.
När du har fyllt på och satt tillbaka den avtagbara bränsletanken ska du vänta 180 minuter innan du tänder värmaren.
▶ Du använder fel typ av bränsle.
Se RÄTT BRÄNSLE (avsnittet "Detta måste du känna till i förväg").
▶ Rummet har otillräcklig ventilation.
Låt ett fönster eller en dörr stå vidöppen en stund.

VÄRMAREN BRINNER FÖR HÖGT, LÅGAN KAN INTE JUSTERAS.

▶ Du använder en felaktig, alltför flyktig typ av bränsle.
Se RÄTT BRÄNSLE (avsnittet "Detta måste du känna till i förväg").
▶ Vekens läge är för högt.
Kontakta din återförsäljare.

G UNDERHÅLL

Din värmare behöver knappt något underhåll alls. Men det är viktigt att du avlägsnar damm och fläckar i tid med en lätt fuktig trasa, eftersom det annars kan uppstå fläckar som är svåra att få bort. Under normala förhållanden är det bara tre komponenter som slits:

1. BATTERIERNA

Du kan själv byta batterier. Kasta inte uttjänta batterier i hushållssoporna. Följ tillämplig miljölagstiftning gällande kassering av hushållens kemiska avfall. Släng inte batterier i elden där de kan explodera eller ge av farliga vätskor.

2. TÄNDSPOLEN

Tändspolen håller längre om du tänder den på rätt sätt. Byt ut batterierna i tid och var noga med att inte trycka ner tändskjutreglaget alltför hårt. Om glödtråden är trasig ska du byta ut spolen.

Demontera inga värmarkomponenter på egen hand. Kontakta alltid din återförsäljare rörande reparationer.

Låt värmaren svalna innan du utför underhåll eller service.

H FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN)

Vi rekommenderar att du bränner upp allt bränsle i bränsletanken i slutet av uppvärmningssäsongen och att du förvarar värmaren på rätt sätt. Följ nästa procedur:

1 Tänd värmaren någon annanstans än i vardagsrummet och låt den stå på tills bränslet är helt slut.
2 Låt värmaren svalna.
3 Rengör värmaren med en lätt fuktig trasa och torka sedan av den med en torr trasa.
4 Ta ut batterierna ur batterifacket ⑪ och förvara dem på en torr plats.
5 Förvara värmaren på en dammfri plats, helst i originalförpackningen. Oanvänt bränsle kan sparas till nästa uppvärmningssäsong. Om det finns bränsle kvar, kasta inte bort det utan lämna in det på närmaste återvinningscentral.

Vida följande åtgärder för att undvika bränsleläckage under transport av värmaren:

1 Låt värmaren svalna.
2 Ta bort den avtagbara bränsletanken I från värmaren och ta bort bränslefiltret. Det kan hända att det droppar något från filtret, så ha en trasa inom räckhåll. Förvara bränslefilter och den avtagbara bränsletanken utanför värmaren.
3 Sätt transportskyddet (Fig. O) på bränslefiltrets plat. Tryck till ordentligt. Transportskyddet hindrar så långt det är möjligt olja från att läcka ut ur vär- maren under transport.
4 Värmaren ska alltid vara i upprätt läge när den förflyttas.
5 Töm den fasta tanken med en bränslepump före transport eller om felaktigt eller smutsigt bränsle används. Ta först bort bränslefiltret och sätt sedan in bränslepumpen i den tomma fasta tanken. Gör på samma sätt om det finns vatten i bränsletanken.

J SPECIFICATIONER

	R 8128S C-2
Tändning elektrisk
Bränsle paraffin
Kapacitet (kW)* 2.85
Lämpligt utrymme (m3)** 50-105
Bränsleförbrukning (l/timme)* 0.297
Bränsleförbrukning (g/timme)* 238
Brinntid per bränsletank (timmar)* 17.5
Den avtagbara bränsletankens kapacitet (liter) 5.2
Vikt (kg) 9.7
Mätt (mm) (inklusive basplatta)	bredd 455
	djup 295
	höjd 470
Erforderliga batterier 6V D.C. (R14 x 4)
Typ av veke O
Övervakning av ventilationskvalitet (luftförnyelse):Direkt mätning av CO2-nivå (NDIR CO2-sensor E-Guard 14).

* Vid max. inställning
** Specificerade värden är riktlinjer

K GARANTIAVSÄTTNINGAR

Med värmaren följer en garanti som gäller i 48 månader från och med inköpsdatumet. Under denna period lagas alla material- och tillverkningsfel utan kostnad. Följande villkor gäller för denna garanti:

1 Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador.
2 Garantin förlängs inte i samband med reparationer eller byten av delar som äger rum inom garantiperioden.
3 Om värmaren modifieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre.
4 Garantin omfattar inte delar som är föremål för normalt slitage, t.ex. batterier, veken och den handdrivna bränslepumpen. Se den fullständiga listan över delar som inte ingår i garantin på Qlima.com/warranty.
5 Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar.
6 Användande av rätt bränsle är avgörande för att uppvärmningsanordningen ska fungera korrekt. Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med anvisningarna för användning, försummelse och användning av en felaktig typ av bränsle, eller bränsle vars bäst-föredatum har passerats. Användande av felaktigt bränsle kan till och med vara farligt*. Se kapitlet 'Rätt bränsle'.
7 Köparen står för transportkostnader och ansvarar för eventuella skador som kan uppstå när värmaren eller värmarens delar förflyttas.

För att undvika onödiga kostnader rekommenderar vi att du alltid först läser igenom "Användningsinstruktioner" noga. Om dessa inte erbjuder någon lösning bör du ta med värmaren till din återförsäljare för reparation.

* Mycket lättantändliga ämnen kan orsaka kontrollerbar förbränning, vilket kan leda till att lågor slår ut ur värmaren. Om detta skulle inträffa får du absolut inte försöka flytta värmaren, utan genast stänga av värmaren (se avsnitt E). I en nödsituation kan du använda en brandsläckare, men endast en brandsläckare av typ B: en koldioxid- eller pulverbrandsläckare.

100 cm 50 cm 20 cm 150 cm 50 cm

1a. Öppna tanklocket ⑧ och ta bort tanken ⑨.

1b. Ta ur batterierna för att undvika eventuella brännskador.

1c. Öppna det främre gallret och ta bort förbränningskammaren ④.

1d. Plocka bort justeraren för veken ② ochtändningsknapp ③ genom att dra den rakt ut.

2a. Lossa de 5 skruvarna: 1 från baksidan och 2 från höger sida och 2 från vänster sida av höljet.

2b. Avlägsna sensorn på baksidan av höljet.

1. Avlägsna höljet genom att dra det rakt upp.

2. Ta bort de 1 skruva på vindskyddet A/B.

5a. Ta bort kontakten (1EA) från tändelektroden.

5b. Ta bort det automatiska tippningssäkerhetsreglaget genom att lossa 1 skruv.

5c. Ta bort de 3 kontakter (3EA) från printplate.

1. Skruva loss 4 vingmuttrar

2. Ta bort vekjusterarens montering.

3. Tryck på stiftet för veken som är monterad inuti vekmonteringen. Demontera veken, vekhållaren, och vekens hölje separat.

4. Installera den nya veken och för in de tre stiften på den nya veken i de 3 hålen på vekens hylsa i riktning uppåt (se pilen märkt "upp" på vekens hylsa).

5. Tryck in den nya veken i hållarens tänder på vekhylsan så att veken sitter tätt mot insidan av vekhylsan och jämna ut eventuella rynkor.

6. Passa in stiften med de slitsade hålen inuti vekjusteraren. Tryck sedan försiktigt in de tre stiften på veken (nu fästa vid vekhylsan) mot insidan. För in de tre stiften i de lutande spåren på vekjusteraren. Tryck på var och en av de tre stiften så att de sitter ordentligt i hålen.

7. Vrid vekens justeringsvred ② och kontrollera att veken rör sig obehindrat uppåt och nedåt.

8. Skjut veksjusteraren nedåt längs dragröret. Placera justeringsaxeln mot framsidan av värmaren.

9. Sätt på 4 vingmuttrar på monteringsstiften, men dra inte åt dem ännu.

1. Höj veken till dess högsta läge och dra sedan åt vingmuttrarna i flera steg.

2. Kontrollera vekens höjd. Den ska vara 0,8 cm ovanför kragen.

3. Kontrollera att det finns korrekt frigång mellan vekhållaren och dragröret. Det ska vara samma runtom.

18a. Sätt tillbaka tippningssäkerhetsreglaget genom att trycka på släckningsvredet ①.

18b. Anslut de 3 kontakter (3EA) med kretskortet.

18c. Ta bort kontakten (1EA) från tändelektroden.

1. Kontrollera funktionen för tippningssäkerhetsreglaget genom att trycka på släckningsknappen Ⓞ så att pendeln rubbas.

2. Montera den automatiska tändenheten.

3. Montera vindskyddet A/B

4. Sätt tillbaka höljet 14.

5. Dra åt de 5 skruvarna på höljet och installera sensorn på baksidan av höljet 14.

6. Sätt tillbaka förbränningskammaren ④ och tanken ⑨.

7. Sätt tillbaka justeringsknappen för veken ② och tändningsknappen ③. Stäng frontplattan.

Sätt i batterierna i batterifacket och fyll tanken med kvalitetsbränsle. Sätt i tanken i värmaren och vänta i minst 180 minuter så att den nya veken helt har hunnits mättas med bränsle.

Spoštovani,
