MODE D'EMPLOI FRWR OLYMPUS

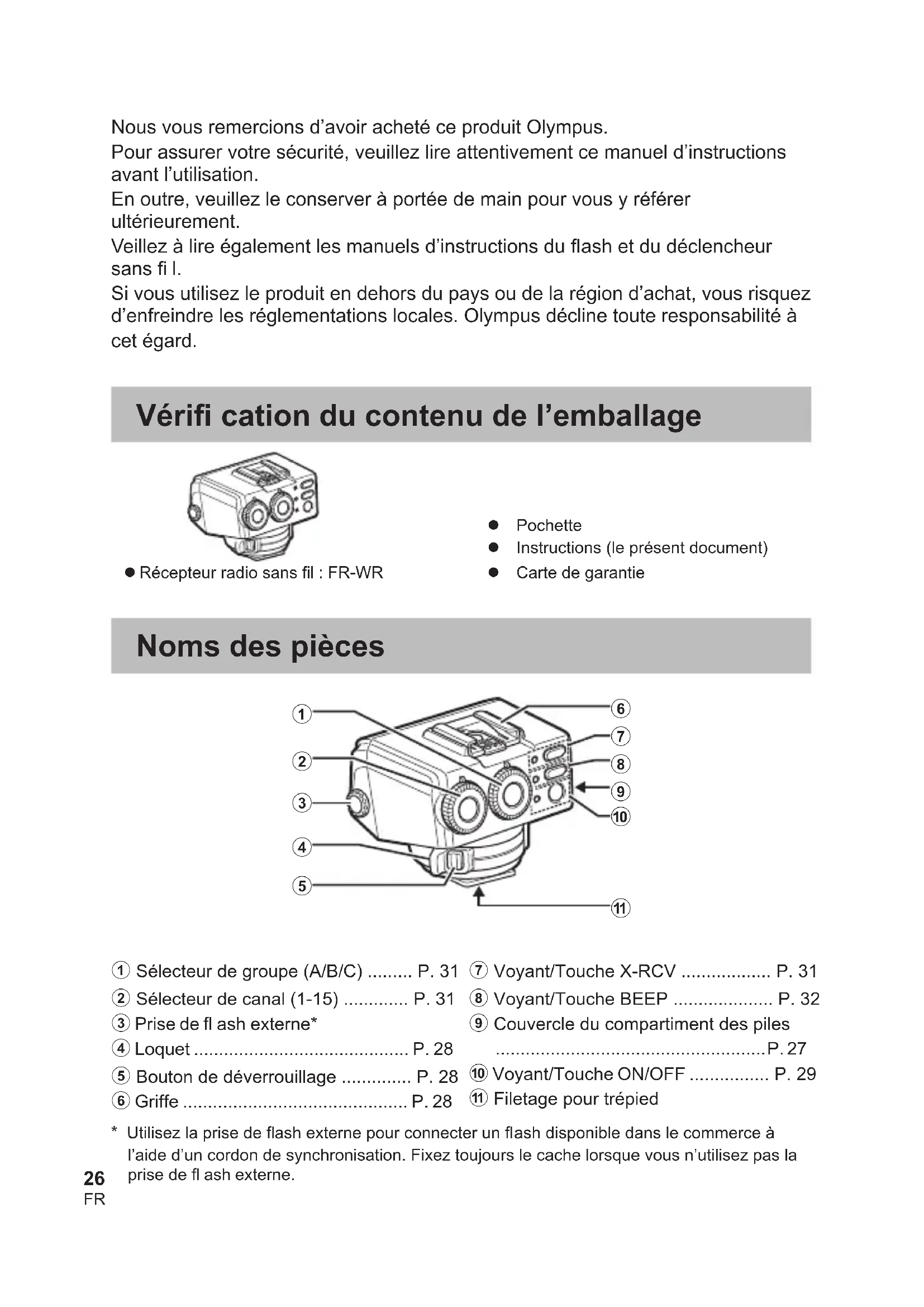

Nous vous remercions d’avoir acheté ce produit Olympus. Pour assurer votre sécurité, veuillez lire attentivement ce manuel d’instructions avant l’utilisation. En outre, veuillez le conserver à portée de main pour vous y référer ultérieurement. Veillez à lire également les manuels d’instructions du fl ash et du déclencheur sans fi l. Si vous utilisez le produit en dehors du pays ou de la région d’achat, vous risquez d’enfreindre les réglementations locales. Olympus décline toute responsabilité à cet égard. Vérifi cation du contenu de l’emballage Récepteur radio sans fi l : FR-WR Pochette Instructions (le présent document) Carte de garantie Noms des pièces

• Utilisez la prise de fl ash externe pour connecter un fl ash disponible dans le commerce à l’aide d’un cordon de synchronisation. Fixez toujours le cache lorsque vous n’utilisez pas la prise de fl ash externe.27

Si vous connectez un type plus ancien de fl ash disponible dans le commerce d’une tension d’environ 350 V ou plus, le récepteur sans fi l ne fonctionnera pas correctement. Si vous connectez un fl ash avec une prise de communication non conforme à la norme Olympus, le récepteur sans fi l peut ne pas fonctionner correctement. Préparation du récepteur Insertion des piles (vendues séparément)Insertion des piles (vendues séparément) Piles à utiliser Choisissez parmi les piles suivantes.

• Piles NiMH AAA (x 2)

• Piles sèches alcalines AAA (x 2) xLes piles au manganèse AAA ne peuvent pas être utilisées. Insertion des piles

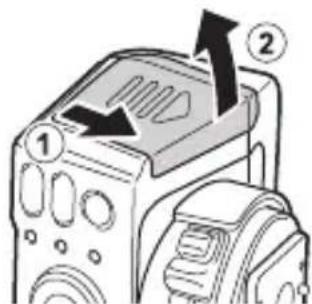

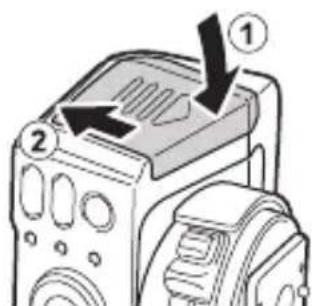

Ouvrez le couvercle du compartiment des piles.

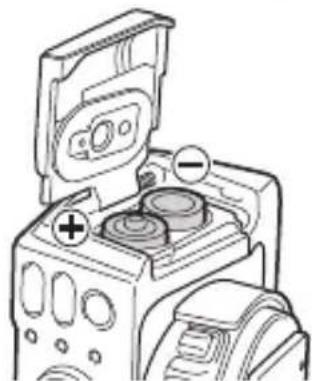

• Assurez-vous que la polarité (+/-) est correcte.

Fermez le couvercle du compartiment des piles.28

Fixation du récepteur sans fi l Fixation du récepteur sans fi l Cette procédure décrit comment fi xer le récepteur sans fi l sur un support de fl ash séparé (FLST-1). Si vous fi xez le récepteur sans fi l à un adaptateur de griffe disponible dans le commerce, reportez-vous au manuel d’instructions de l’adaptateur de griffe.

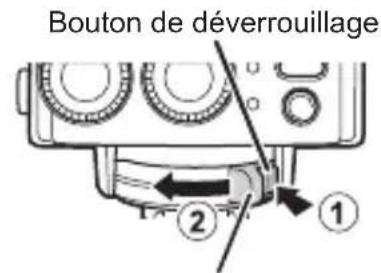

Maintenez le bouton de déverrouillage (

enfoncé et faites glisser le loquet dans le sens de la fl èche (

Bouton de déverrouillageLoquet

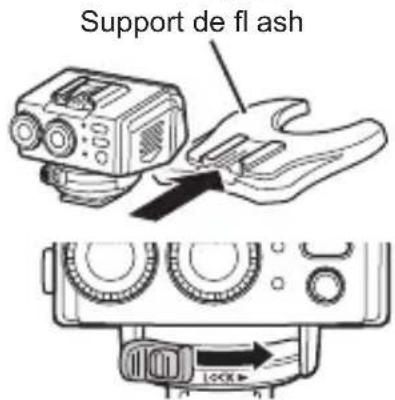

Insérez le récepteur complètement dans le support de fl ash. Support de fl ash

Faites glisser le loquet dans le sens de la fl èche. Retrait du récepteur Effectuez l’étape 1 de la procédure ci-dessus et retirez le récepteur du support de fl ash. Fixation du fl ash sur le récepteur sans fi l Fixation du fl ash sur le récepteur sans fi l Si vous fi xez un fl ash disponible dans le commerce sur le récepteur sans fi l, reportez-vous au manuel d’instructions du fl ash.

Assurez-vous que le récepteur et le fl ash sont tous les deux hors tension.

La présence de saleté ou d’humidité sur les contacts électriques peut provoquer un dysfonctionnement. Essuyez toute saleté ou humidité avant de fi xer le fl ash sur le récepteur.

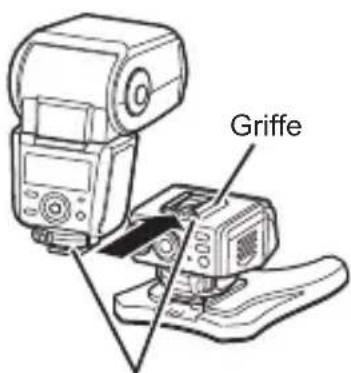

Insérez le fl ash complètement dans la griffe du récepteur. GriffeContacts électriques29

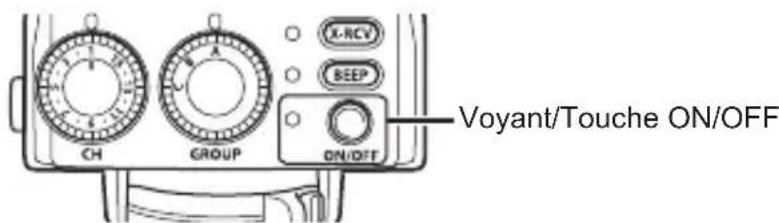

Appuyez sur la touche ON/OFF. xSi le voyant ON/OFF clignote, les piles sont presque épuisées. Remplacez les piles dès que possible. Mise hors tensionMise hors tension Appuyez sur la touche ON/OFF. Mise hors tension automatiqueMise hors tension automatique Si aucune opération n’est effectuée pendant environ 60 minutes, le fl ash se met automatiquement hors tension. Appuyez sur la touche ON/OFF lorsque vous souhaitez utiliser à nouveau le récepteur. Prise de vue radio sans fi l Vous pouvez fi xer un déclencheur sur l’appareil photo et utiliser le déclencheur ainsi qu’un fl ash prenant en charge la fonction radio sans fi l pour contrôler ce récepteur sans fi l via des communications radio. Cette fonction est opérationnelle uniquement avec des produits Olympus prenant en charge la fonction radio sans fi l. Consultez le site Web d’Olympus pour plus d’informations sur les produits prenant en charge la fonction radio sans fi l.30

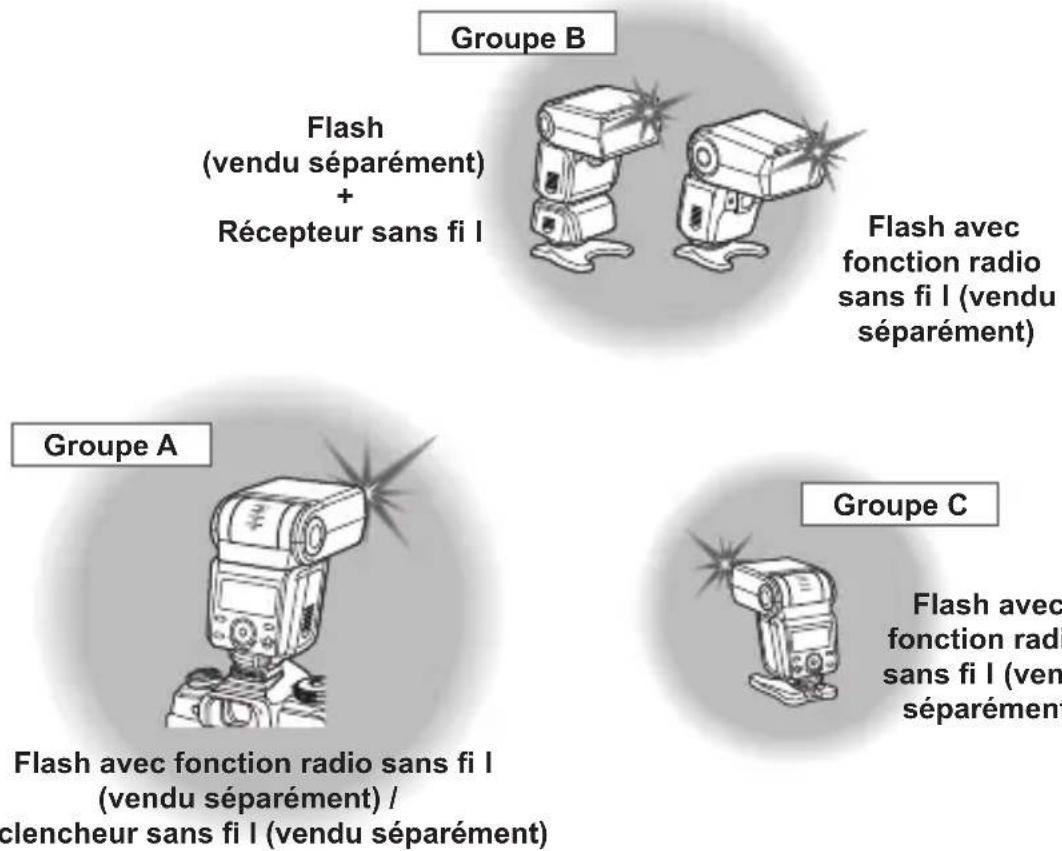

Contrôle de groupesContrôle de groupes Vous pouvez contrôler jusqu’à trois groupes de récepteurs. Dans chaque groupe, les fl ashs se déclencheront avec les mêmes réglages. Cette fonction vous permet d’utiliser un fl ash Olympus ne prenant pas en charge les communications radio dans le cadre d’un système de communication radio. Flash avec fonction radio sans fi l (vendu séparément) / Déclencheur sans fi l (vendu séparément) Groupe B Groupe A Groupe C Flash (vendu séparément)

Récepteur sans fi l Flash avec fonction radio sans fi l (vendu séparément) Flash avec fonction radio sans fi l (vendu séparément) Distance de communicationDistance de communication La distance maximale pour les communications radio sans fi l avec ce récepteur sans fi l est d’environ 30 mètres (dans les conditions de mesure d’Olympus).

• Cette distance suppose qu’il n’y a pas d’obstacles, de matériaux de blindage ou d’interférences radio provenant d’autres appareils.

• La distance de communication peut être plus courte en fonction des positions des appareils, de l’environnement, des conditions météorologiques et d’autres facteurs. FréquenceFréquence Ce produit utilise la bande 2,4 GHz pour les communications sans fi l. Cependant, d’autres appareils sans fi l peuvent utiliser la même fréquence.31

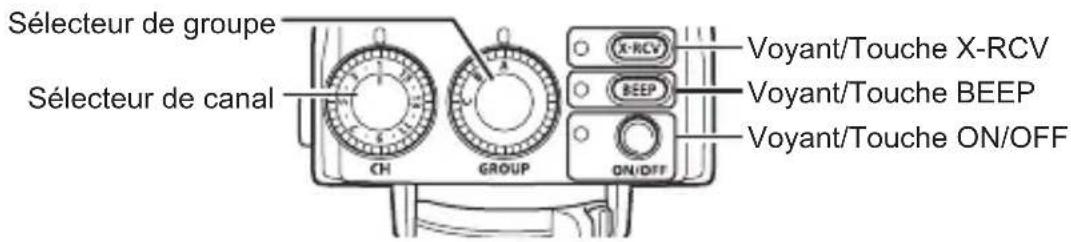

Confi guration Voyant/Touche ON/OFF Voyant/Touche BEEP Voyant/Touche X-RCV Sélecteur de canal Sélecteur de groupe

• Reportez-vous au manuel du fl ash pour en savoir plus.

Appuyez sur la touche ON/OFF pour allumer le récepteur sans fi l.

Maintenez la touche X-RCV enfoncée pour sélectionner un mode de fonctionnement.

• Voyant X-RCV éteint : Mode RCV (Vous réglez le mode de contrôle du fl ash et l’intensité du fl ash sur le déclencheur sans fi l. Ce récepteur sans fi l reçoit les informations de réglages et le signal de déclenchement du déclencheur sans fi l. Ensuite, le fl ash qui est connecté à ce récepteur sans fi l déclenche un fl ash.)

• Voyant X-RCV allumé : Mode X-RCV (Vous réglez le mode de contrôle du fl ash et l’intensité du fl ash sur le fl ash qui est connecté à ce récepteur sans fi l. Ce récepteur sans fi l reçoit un signal de déclenchement du déclencheur sans fi l. Ensuite, le fl ash qui est connecté à ce récepteur sans fi l déclenche un fl ash selon les réglages du récepteur sans fi l.)

Tournez le sélecteur de groupe pour sélectionner un groupe de communication.

Réglez le mode de contrôle du fl ash et l’intensité du fl ash.

• Mode RCV : Réglez le mode de contrôle du fl ash et l’intensité du fl ash sur le déclencheur sans fi l.

• Mode X-RCV : Réglez le mode de contrôle du fl ash et l’intensité du fl ash sur le fl ash qui est connecté à ce récepteur sans fi l.

Tournez le sélecteur de canal pour sélectionner un canal de communication.

• Sélectionnez le même canal que celui que vous avez défi ni sur le déclencheur sans fi l.32

Autre réglageAutre réglage Réglage d’un signal sonore pour indiquer que le fl ash est prêt à être déclenché

Maintenez la touche BEEP enfoncée jusqu’à ce que le voyant BEEP s’allume.

• Pour désactiver le signal sonore, maintenez la touche BEEP enfoncée jusqu’à ce que le voyant BEEP s’éteigne. Précautions de sécurité Lisez attentivement les AVERTISSEMENTS et les PRÉCAUTIONS pour assurer une utilisation sûre. Ces précautions de sécurité protègent les utilisateurs et les autres personnes et permettent d’éviter la détérioration des biens. AVERTISSEMENT Si le produit est utilisé sans tenir compte de l’information donnée sous ce symbole, des blessures ou la mort risquent d’en résulter.
• Ne pas utiliser le fl ash dans des emplacements pouvant être sujets à des gaz infl ammables ou explosifs. Sinon, une combustion ou une explosion risque de se produire.
• Ne pas directement souder, modifi er, remodeler ou démonter le produit.

• Ne pas couvrir la zone d’émission de lumière du fl ash avec vos mains et ne pas toucher la zone d’émission de lumière immédiatement après un déclenchement continu. Vous pourriez vous brûler.
• De l’eau et des particules étrangères infi ltrées à l’intérieur de l’appareil pourraient entraîner un incendie ou une électrocution. Si le dispositif est immergé dans de l’eau ou exposé à de l’eau ou si des substances étrangères sont présentes à l’intérieur du dispositif, mettez-le immédiatement hors tension et retirez les piles avec soin. Contacter votre revendeur ou un centre de réparation agréé Olympus.
• Afi n d’éviter un accident de la route, ne pas diriger directement le fl ash sur une personne conduisant un véhicule motorisé.
• Ne pas utiliser le fl ash ou l’illuminateur AF à proximité de personnes (en particulier des enfants). Tenir le fl ash hors de la portée des enfants. La lumière du fl ash peut provoquer des traumatismes oculaires.• Pour éviter un court-circuit, n’utilisez pas de piles dont le joint externe (revêtement isolant) est endommagé.• Ne pas mélanger des piles usées et neuves ou des piles provenant de fabricants différents.33

• Ne pas raccorder de substances telles que du métal aux bornes (+) ou (–) des piles. ATTENTION Le non-respect des précautions indiquées par ce symbole peut entraîner des blessures ou des dommages matériels.

• Si vous remarquez des anomalies comme une odeur, du bruit ou de la fumée, arrêtez d’utiliser l’appareil. Sinon, un incendie ou une brûlure pourrait résulter. Retirez les piles précautionneusement en évitant de vous brûler et prenez contact avec votre revendeur ou consultez un centre de réparation agréé Olympus.

• Il existe un risque d’explosion si la batterie est remplacée avec une batterie de type incorrect.

• Ne pas manipuler avec les mains mouillées. Risque de dysfonctionnement et d’électrocution.

• N’utilisez pas les piles et ne les rangez pas dans des lieux exposés à des températures extrêmement élevées, comme en plein soleil, dans un véhicule fermé par une journée ensoleillée ou près d’un radiateur.

• Un déclenchement continu peut avoir des effets néfastes sur la santé.

• La présence de saletés ou d’eau sur les contacts peut provoquer un dysfonctionnement. Retirez toute trace de saleté, d’eau ou autre avant de fi xer le fl ash sur l’appareil photo. Utilisation de la fonction radio sans fi l

• Lorsque vous utilisez la fonction de communication radio sans fi l, respectez toutes les lois et réglementations locales.

• Si vous utilisez le produit en dehors de la région d’achat, vous risquez d’enfreindre les réglementations locales relatives aux ondes radio. Olympus décline toute responsabilité à cet égard.

• Éteignez le produit dans les hôpitaux et autres lieux abritant un équipement médical. Les ondes radio émises par le produit peuvent nuire à l’équipement médical et entraîner un dysfonctionnement susceptible de provoquer un accident.

• Éteignez le produit à bord d’un avion. L’utilisation d’appareils sans fi l à bord d’un avion peut entraver le fonctionnement sûr de l’avion.34

Declaration ue de conformite simplifi ee Le soussigné, OLYMPUS CORPORATION, déclare que l’équipement radioélectrique du type IM013 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante : http://www.olympus-europa.com/ Le symbole [poubelle sur roue barrée d’une croix WEEE annexe IV] indique une collecte séparée des déchets d’équipements électriques et électroniques dans les pays de l’UE. Veuillez ne pas jeter l’équipement dans les ordures domestiques. À utiliser pour la mise en rebut de ces types d’équipements conformément aux systèmes de traitement et de collecte disponibles dans votre pays. Fonction de communication radio sans fi l Norme compatible IEEE 802.15.4 2405 - 2480 MHz Firmware Version 1.0 ou supérieure35

Caractéristiques Type de produit Récepteur radio sans fi l Distance de communication maximale*

Environ 30 m Fréquence Bande 2,4 GHz Nombre de canaux 15 Nombre de groupes 3 Modes de contrôle RCV (contrôle du fl ash du déclencheur), X-RCV (contrôle du fl ash connecté) Indication de fi n de charge Signal sonore Prise externe Prise de synchronisation (sortie) Source d’alimentation Piles sèches alcalines AAA x 2 / piles NiMH AAA x 2 Fonction anti-éclaboussures (type) Classe 1 (IPX1) Durée de fonctionnement*

Environ 6,4 heures (lors de l’utilisation de piles sèches alcalines AAA) Température/humidité de fonctionnement*

De -10 à 40 °C / De 30 à 90 % Température/humidité de stockage garantie De -20 à 60 °C / De 10 à 90 % Dimensions Environ 59,1 (L) x 46,1 (H) x 51,0 (P) mm [à l’exception des parties saillantes] Poids 75 g [sans piles] Les caractéristiques sont sujettes à modifi cation sans préavis. *1 Les valeurs sont basées sur les conditions de test d’Olympus et peuvent varier selon les conditions de prise de vue. Les valeurs supposent l’utilisation de piles neuves ou de piles rechargeables entièrement chargées. *2 Lors de basses températures, réchauffez les piles avant de les utiliser. Par exemple, placez les piles dans votre poche. Support technique (États-Unis / Canada) Aide en ligne 24/24h, 7/7 jours : http://www.olympusamerica.com/support Ligne téléphonique de support : Tél. 1-800-260-1625 (appel gratuit) Notre centre d’appels clients est ouvert de de 9 h à 21 h (du lundi au vendredi) Heure de l’Est Email : distec@olympus.com Support technique européen Visitez notre site à l’adresse http://www.olympus-europa.com ou appelez le : 00800 - 67 10 83 00 (appel gratuit) +49 40 - 237 73 899 (appel payant)36
