BEDIENUNGSANLEITUNG FRWR OLYMPUS

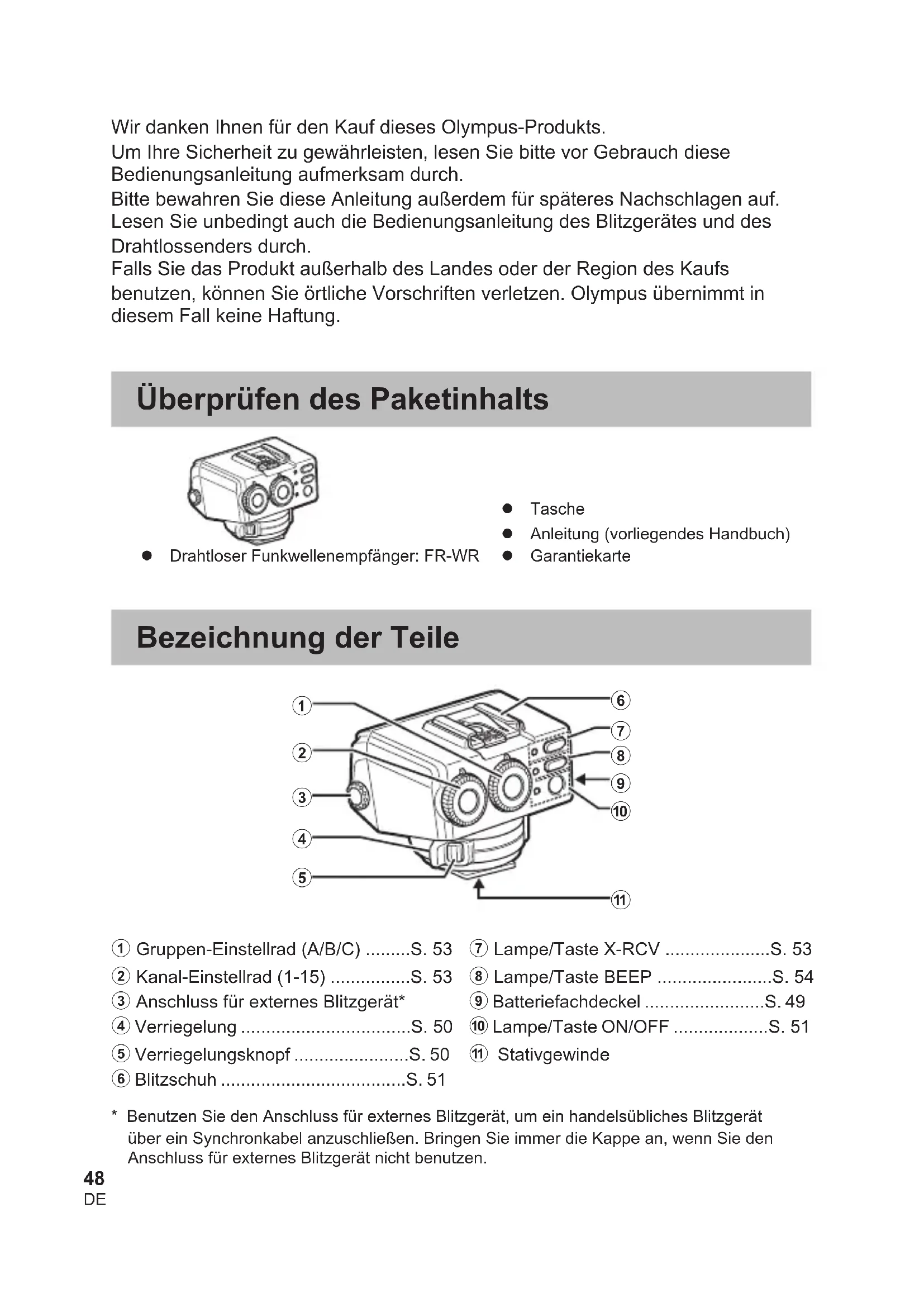

Wir danken Ihnen für den Kauf dieses Olympus-Produkts. Um Ihre Sicherheit zu gewährleisten, lesen Sie bitte vor Gebrauch diese Bedienungsanleitung aufmerksam durch. Bitte bewahren Sie diese Anleitung außerdem für späteres Nachschlagen auf. Lesen Sie unbedingt auch die Bedienungsanleitung des Blitzgerätes und des Drahtlossenders durch. Falls Sie das Produkt außerhalb des Landes oder der Region des Kaufs benutzen, können Sie örtliche Vorschriften verletzen. Olympus übernimmt in diesem Fall keine Haftung. Überprüfen des Paketinhalts Drahtloser Funkwellenempfänger: FR-WR Tasche Anleitung (vorliegendes Handbuch) Garantiekarte Bezeichnung der Teile

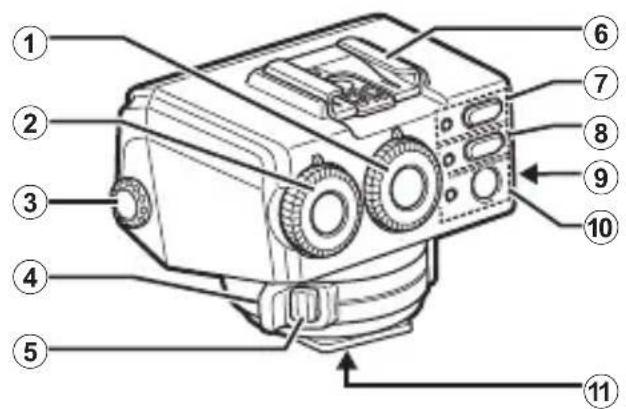

• Benutzen Sie den Anschluss für externes Blitzgerät, um ein handelsübliches Blitzgerät über ein Synchronkabel anzuschließen. Bringen Sie immer die Kappe an, wenn Sie den Anschluss für externes Blitzgerät nicht benutzen.49

xWenn Sie ein älteres handelsübliches Blitzgerät mit einer Spannung von ca. 350 V oder höher anschließen, tritt eine Funktionsstörung des Drahtlosempfängers auf. xWenn Sie ein Blitzgerät mit einem Kommunikationsanschluss anschließen, der nicht den Olympus-Standard erfüllt, kann eine Funktionsstörung des Drahtlosempfängers auftreten. Vorbereiten des Empfängers Einsetzen der Batterien (getrennt erhältlich)Einsetzen der Batterien (getrennt erhältlich) Zu benutzende Batterien Die folgenden Batterien stehen zur Auswahl.

• AAA NiMH-Batterien (× 2)

• AAA Alkali-Trockenbatterien (× 2) xAAA Manganbatterien sind nicht verwendbar. Einlegen der Batterien

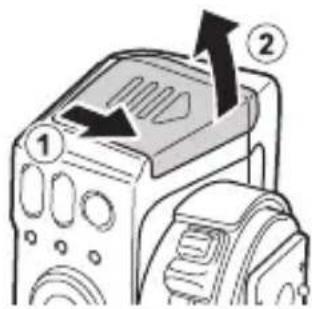

Öffnen Sie den Batteriefachdeckel.

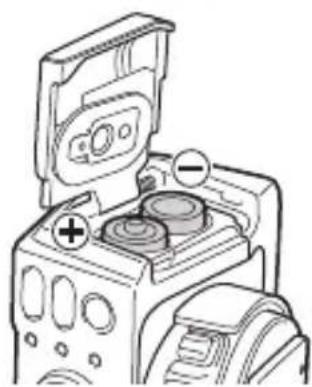

Legen Sie die Batterien ein.

• Vergewissern Sie sich, dass die Polarität (+/-) korrekt ist.

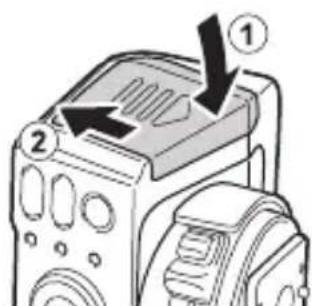

Schließen Sie den Batteriefachdeckel.50

Anbringen des Drahtlosempfängers Anbringen des Drahtlosempfängers Dieser Abschnitt beschreibt das Verfahren zum Anbringen des Drahtlosempfängers an einem getrennten Blitzständer (FLST-1). Wenn Sie den Drahtlosempfänger an einem handelsüblichen Schuhadapter anbringen wollen, konsultieren Sie die Bedienungsanleitung des Schuhadapters.

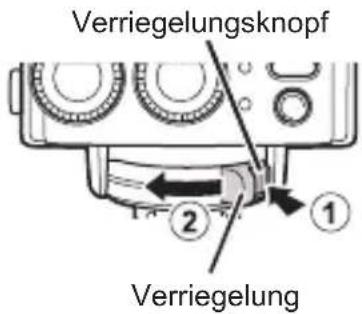

Halten Sie den Verriegelungsknopf (

gedrückt, und schieben Sie die Verriegelung in Pfeilrichtung (

Verriegelungsknopf Verriegelung

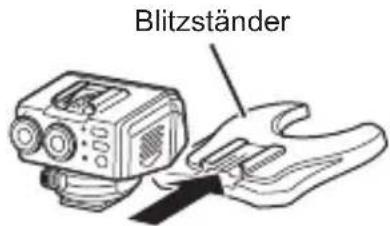

Schieben Sie den Empfänger bis zum Anschlag in den Blitzständer ein. Blitzständer

Schieben Sie die Verriegelung in Pfeilrichtung. Abnehmen des Empfängers Führen Sie Schritt 1 des obigen Verfahrens durch, und nehmen Sie den Empfänger vom Blitzständer ab.51

Anbringen des Blitzgerätes am Drahtlosempfänger Anbringen des Blitzgerätes am Drahtlosempfänger Wenn Sie ein handelsübliches Blitzgerät am Drahtlosempfänger anbringen wollen, konsultieren Sie die Bedienungsanleitung des Blitzgerätes. xVergewissern Sie sich, dass Empfänger und Blitzgerät ausgeschaltet sind. xSchmutz oder Feuchtigkeit auf den elektrischen Kontakten können eine Funktionsstörung verursachen. Wischen Sie Schmutz oder Feuchtigkeit ab, bevor Sie das Blitzgerät am Empfänger anbringen.

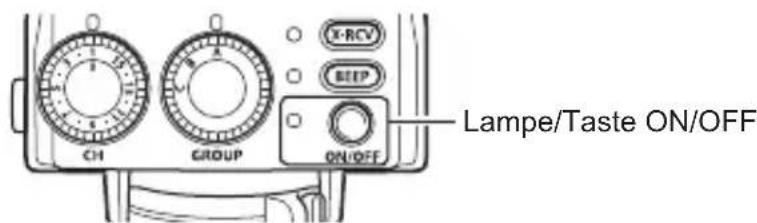

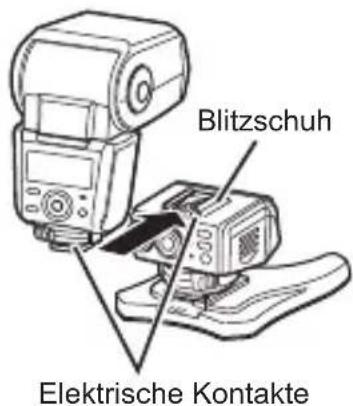

Schieben Sie das Blitzgerät bis zum Anschlag in den Blitzschuh des Empfängers ein. BlitzschuhElektrische Kontakte Einschalten der Stromversorgung Lampe/Taste ON/OFF

Drücken Sie die Taste ON/OFF. xFalls die Lampe ON/OFF blinkt, sind die Batterien sehr schwach. Wechseln Sie die Batterien so bald wie möglich aus. Ausschalten der StromversorgungAusschalten der Stromversorgung Drücken Sie die Taste ON/OFF. Automatisches AusschaltenAutomatisches Ausschalten Wenn ungefähr 60 Minuten ohne Bedienungsvorgänge abgelaufen sind, schaltet sich die Stromversorgung automatisch aus. Drücken Sie die Taste ON/OFF, wenn Sie den Empfänger wieder benutzen möchten.52

Drahtlose Funkauslösung Sie können einen Sender an der Kamera anbringen und den Sender sowie ein Blitzgerät verwenden, das die Funksteuerfunktion unterstützt, um diesen Drahtlosempfänger durch Funkkommunikation zu steuern. Diese Funktion ist nur mit Olympus-Produkten wirksam, die die Funksteuerfunktion unterstützen. Informationen über Produkte, die die Funksteuerfunktion unterstützen, fi nden Sie auf der Olympus-Website. GruppensteuerungGruppensteuerung Sie können bis zu drei Gruppen von Empfängern steuern. Innerhalb jeder Gruppe werden die Blitzgeräte mit denselben Einstellungen ausgelöst. Diese Funktion ermöglicht es Ihnen, ein Olympus-Blitzgerät zu benutzen, das Funkkommunikation als Teil eines Funkkommunikationssystems nicht unterstützt. Blitzgerät mit Funksteuerfunktion (getrennt erhältlich)/ Drahtlossender (getrennt erhältlich) Gruppe B Gruppe A Gruppe C Blitzgerät (getrennt erhältlich)

Drahtlosempfänger Blitzgerät mit Funksteuerfunktion (getrennt erhältlich) Blitzgerät mit Funksteuerfunktion (getrennt erhältlich) KommunikationsreichweiteKommunikationsreichweite Die maximale Reichweite für Funkkommunikation mit diesem Drahtlosempfänger beträgt ca. 30 m (unter Olympus-Messbedingungen).

• Für diese Reichweite wird angenommen, dass keine Hindernisse, Abschirmungsmaterialien oder Funkstörungen von anderen Geräten vorhanden sind.

• Je nach den Positionen der Geräte, der Umgebung, den Wetterbedingungen und anderen Faktoren kann die Kommunikationsreichweite kürzer sein.53

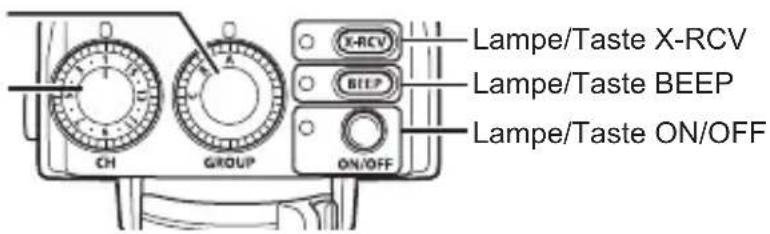

FrequenzFrequenz Dieses Produkt nutzt das 2,4-GHz-Band für Drahtloskommunikation. Es kann allerdings sein, dass andere drahtlose Geräte dieselbe Frequenz nutzen. Einrichtung Lampe/Taste ON/OFFLampe/Taste BEEPLampe/Taste X-RCVKanal-EinstellradGruppen-Einstellrad

Schalten Sie das Blitzgerät ein.

• Einzelheiten entnehmen Sie bitte der Bedienungsanleitung des Blitzgerätes.

Drücken Sie die Taste ON/OFF, um den Drahtlosempfänger einzuschalten.

• Die Lampe ON/OFF leuchtet auf.

Halten Sie die Taste X-RCV gedrückt, um einen Betriebsmodus auszuwählen.

• Die X-RCV-Lampe ist ausgeschaltet: RCV-Modus (Sie stellen den Blitzsteuermodus und die Blitzstärke am Drahtlossender ein. Dieser Drahtlosempfänger empfängt die Einstellungsinformationen und das Auslösesignal vom Drahtlossender. Dann löst das mit diesem Drahtlosempfänger verbundene Blitzgerät einen Blitz aus.)

• Die X-RCV-Lampe ist eingeschaltet: X-RCV-Modus (Sie stellen den Blitzsteuermodus und die Blitzstärke an dem Blitzgerät ein, das mit diesem Drahtlosempfänger verbunden ist. Dieser Drahtlosempfänger empfängt ein Auslösesignal vom Drahtlossender. Dann löst das mit diesem Drahtlosempfänger verbundene Blitzgerät einen Blitz mit den Einstellungen dieses Drahtlosempfängers aus.)

Drehen Sie das Gruppen-Einstellrad, um eine Kommunikationsgruppe auszuwählen.

Stellen Sie den Blitzsteuermodus und die Blitzstärke ein.

• RCV-Modus: Stellen Sie den Blitzsteuermodus und die Blitzstärke am Drahtlossender ein.

• X-RCV-Modus: Sie stellen den Blitzsteuermodus und die Blitzstärke an dem Blitzgerät ein, das mit diesem Drahtlosempfänger verbunden ist.54

Drehen Sie das Kanal-Einstellrad, um einen Kommunikationskanal auszuwählen.

• Wählen Sie den gleichen Kanal aus, den Sie am Drahtlossender eingestellt haben. Sonstige EinstellungSonstige Einstellung Einstellen eines Pieptons, um zu melden, dass das Blitzgerät schussbereit ist

Halten Sie die Taste BEEP gedrückt, bis die Lampe BEEP aufl euchtet.

• Um den Piepton zu deaktivieren, halten Sie die Taste BEEP gedrückt, bis die Lampe BEEP erlischt. Sicherheitsmaßnahmen Lesen Sie die Warnungs- und Vorsichtshinweise sorgfältig durch, um eine sichere Handhabung zu gewährleisten. Diese Sicherheitsmaßnahmen schützen Benutzer und Andere und beugen Sachbeschädigung vor. WARNUNG Die Missachtung der mit diesem Symbol gekennzeichneten Hinweise kann zu Verletzungen oder Tod führen.
• Das Blitzgerät niemals an Orten verwenden, an denen entfl ammbare Dämpfe oder Gase auftreten können. Andernfalls besteht Explosions- und Feuergefahr.• Das Produkt nicht direkt löten, modifi zieren, umgestalten oder auseinanderbauen.
• Bedecken Sie die lichtrefl ektierende Fläche des Blitzes nicht mit Ihrer Hand und berühren Sie die lichtrefl ektierende Fläche nicht nach mehrfachem Auslösen des Blitzes. Das kann zu Hautverbrennungen führen.• Das Eintreten von Wasser und Fremdkörpern in das Innere des Geräts kann Feuer oder Stromschläge verursachen. Wenn das Gerät in Wasser eingetaucht oder Wasser ausgesetzt wird oder innerhalb des Geräts unbekanntes Material gefunden wird, stellen Sie sofort den Strom ab und entfernen Sie vorsichtig die Batterien. Wenden Sie sich an Ihren Fachhändler oder eine von Olympus autorisierte Kundendienststelle.• Um einen Verkehrsunfall zu verhindern, richten Sie den Blitz nicht auf eine Person, die ein motorisiertes Fahrzeug fährt.• Verwenden Sie den Blitz oder das AF-Hilfslicht nicht in direkter Nähe Anderer (besonders Kinder). Verwahren Sie den Blitz außerhalb der Reichweite von Kindern. Blitzlicht kann zu Sehstörungen führen.• Um einen Kurzschluss zu verhindern, verwenden Sie keine Batterien mit beschädigter externer Dichtung (Isolierbeschichtung).55

• Niemals gleichzeitig neue und gebrauchte Batterien oder Batterien unterschiedlicher Hersteller verwenden.

• Berühren Sie die Pole (+) oder (–) der Batterie nicht mit Materialien wie Metall. ACHTUNG Nichtbeachtung der durch dieses Symbol gekennzeichneten Vorsichtsmaßnahmen kann zu Verletzungen oder Sachschäden führen.

• Wenn Sie irgendwelche Auffälligkeiten wie Geruch, Lärm oder Rauch bemerken, hören Sie auf dieses Gerät zu benutzen. Es kann sonst Brand oder Verbrennungen zur Folge haben. Entnehmen Sie vorsichtig die Batterien, um zu verhindert, dass Sie sich verbrennen und wenden Sie sich an Ihren Händler oder einen autorisierten Olympus Kundendienst.

• Es besteht das Risiko einer Explosion, wenn Sie den Akku durch ein ungeeignetes Modell ersetzen.

• Nicht mit nassen Händen verwenden. Dies kann zu Betriebsstörungen oder elektrischen Schlägen führen.

• Verwenden und lagern Sie Batterien oder Akkus nicht an Orten mit sehr hohen Temperaturen, wie zum Beispiel im direkten Sonnenlicht, in einem geschlossenen Fahrzeug an einem sonnigen Tag oder in der Nähe eines Heizkörpers.

• Dauerhaftes wiederholtes Blitzen kann zu gesundheitlichen Beeinträchtigungen führen.

• Schmutz oder Feuchtigkeit auf den Kontakten kann Fehlfunktionen verursachen. Entfernen Sie Schmutz, Wasser und andere Fremdkörper, bevor Sie das Blitzgerät auf der Kamera anbringen. Verwendung der Funksteuerfunktion

• Wenn Sie die Funkkommunikationsfunktion verwenden, befolgen Sie alle örtlichen Gesetze und Vorschriften.

• Falls Sie das Produkt außerhalb der Region des Kaufs benutzen, können Sie örtliche Vorschriften für Funkwellen verletzen. Olympus übernimmt in diesem Fall keine Haftung.

• Schalten Sie das Produkt in Krankenhäusern und an anderen Orten, wo medizinische Geräte vorhanden sind, aus. Die von dem Produkt abgegebenen Funkwellen können medizinische Geräte beeinträchtigen und eine Funktionsstörung verursachen, die zu einem Unfall führen kann.

• Schalten Sie das Produkt an Bord eines Flugzeugs aus. Die Verwendung von drahtlosen Geräten an Bord könnte die sichere Steuerung des Flugzeugs beeinträchtigen.56

Einfache Konformitätserklärung Hiermit erklärt die OLYMPUS CORPORATION, dass sich das Funkanlagen- Modell IM013 in Übereinstimmung mit der Richtlinie 2014/53/EU befi ndet. Den vollständigen Text der EU-Konformitätserklärung können Sie unter der folgenden Internetadresse abrufen: http://www.olympus-europa.com/ Dieses Symbol [durchgestrichene Mülltonne nach WEEE Anhang IV] weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin. Bitte werfen Sie das Gerät nicht in den Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und nutzen dieses zur Entsorgung. Funkkommunikationsfunktion Kompatibler Standard IEEE 802.15.4 2405 - 2480 MHz Firmware Version 1.0 oder höher57

Technische Daten Produkttyp Drahtloser Funkwellenempfänger Maximale Kommunikations- reichweite*

Ca. 30 m Frequenz 2,4-GHz-Band Anzahl von Kanälen 15 Anzahl von Gruppen 3 Steuermodi RCV (Senderblitzsteuerung), X-RCV (Steuerung des verbundenen Blitzgerätes) Ladeabschlussanzeige Piepton Anschluss für externes Blitzgerät Synchronanschluss (Ausgang) Stromquelle AAA Alkali-Trockenbatterien × 2/AAA NiMH-Batterien × 2 Spritzwasser- Schutzfunktion (Typ) Klasse 1 (IPX1) Verfügbare Betriebsdauer*

Ca. 6,4 Stunden (bei Verwendung von AAA Alkali- Trockenbatterien) Betriebsfähige Temperatur/ Luftfeuchtigkeit*

Von -10 bis 40ºC/von 30 bis 90 % Lagerungsgarantie- Temperatur/ Luftfeuchtigkeit Von -20 bis 60ºC/von 10 bis 90 % Abmessungen Ca. 59,1 (B) × 46,1 (H) × 51,0 (T) mm [ohne vorstehende Teile] Gewicht 75 g [ohne Batterien] Änderung der technischen Daten vorbehalten. *1 Die Werte basieren auf Olympus-Prüfbedingungen und können entsprechend den Aufnahmebedingungen variieren. Die Werte setzen den Gebrauch neuer Batterien oder voll aufgeladener wiederaufl adbarer Batterien voraus. *2 Wärmen Sie die Batterien bei niedrigen Temperaturen vor Gebrauch auf. Legen Sie die Batterien zum Beispiel in Ihre Tasche. Technische Unterstützung für Kunden in Europa Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder wenden Sie sich telefonisch unter einer dieser Rufnummern an uns: 00800 - 67 10 83 00 (gebührenfrei) +49 40 - 237 73 899 (gebührenpfl ichtig)58
