HƯỚNG DẪN NGƯỜI DÙNG FRWR OLYMPUS

Cám ơn bạn đã mua máy ảnh kỹ thuật số Olympus. Vui lòng đọc kỹ hướng dẫn sử dụng này trước khi sử dụng để đảm bảo an toàn. Ngoài ra, hãy giữ tài liệu hướng dẫn này ở nơi an toàn để tham khảo trong tương lai. Đảm bảo đọc kỹ hướng dẫn sử dụng đèn fl ash và bộ điều khiển không dây. Nếu sử dụng sản phẩm bên ngoài quốc gia ho ặc khu vực mua hàng, bạn có thể vi phạm các quy định của địa phương. Olympus không chịu trách nhiệm trong trường hợp này. Kiểm tra các phụ kiện trong hộp Đầu thu sóng radio không dây: FR-WR Túi đựng HƯỚNG DẪN (Tài liệu này) Phiếu bảo hành Tên các bộ phận

• Sử dụng cổng đèn fl ash ngoài khi bạn kết nối với đèn fl ash thương mại thông qua dây đồng bộ. Luôn gắn nắp khi bạn không sử dụng cổng đèn fl ash ngoài.89

Nếu bạn kết nối loại đèn fl ash thương mại cũ hơn với điện áp xấp xỉ 350 V hoặc cao hơn, đầu thu không dây sẽ bị trục trặc. Nếu bạn kết nối đèn fl ash với cổng kết nối không đáp ứng tiêu chuẩn Olympus, đầu thu không dây có thể bị trục trặc. Chuẩn bị đầu thu Lắp pin (bán riêng)Lắp pin (bán riêng) Pin để sử dụng Chọn các loại pin sau.

• Pin kiềm khô AAA (x 2) xKhông thể sử dụng pin mangan AAA. Lắp pin

Mở nắp đậy khoang gắn pin.

• Đảm bảo lắp pin chính xác theo cực

Đóng nắp đậy khoang gắn pin.90

Cắm đầu thu không dây Cắm đầu thu không dây Quy trình này mô tả cách gắn đầu thu không dây vào chân đèn fl ash riêng (FLST-1). Nếu bạn cắm đầu thu không dây vào một bộ chuyển đổi ngàm thương mại, vui lòng tham khảo hướng dẫn sử dụng cho bộ chuyển đổi ngàm.

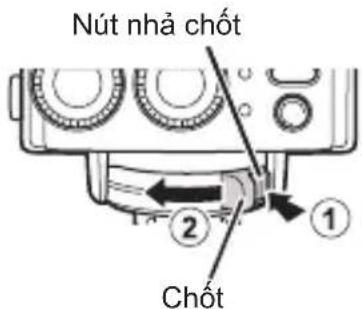

Nhấn giữ nút nhả chốt (

), và trượt chốt theo hướng mũi tên (

Cắm đầu thu vào chân đèn hết mức. Chân đèn

Trượt chốt theo hướng mũi tên. Tháo đầu thu Thực hiện Bước 1 theo trình tự như trên và tháo đầu thu khỏi chân đèn.91

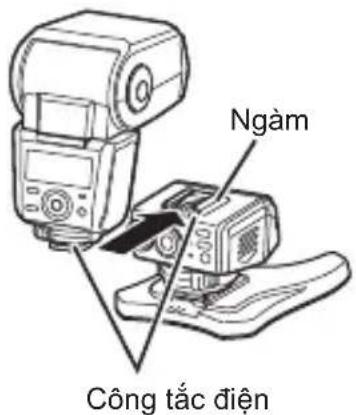

Gắn đèn fl ash vào đầu thu không dây Gắn đèn fl ash vào đầu thu không dây Nếu bạn gắn đèn fl ash thương mại vào đầu thu không dây, vui lòng tham khảo hướng dẫn sử dụng dành cho đèn fl ash. Đảm bảo cả đầu thu và đèn fl ash đều đã tắt. Vết bẩn và hơi ẩm trên công tắc điện có thế gây ra hư hỏng. Lau sạch mọi vết ẩm hay hơi ẩm trước khi bạn cắm đèn fl ash vào đầu thu.

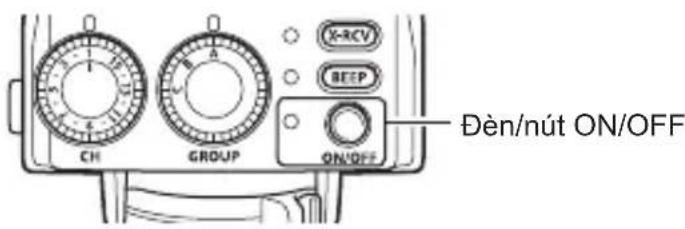

Gắn đèn fl ash vào ngàm đầu thu hết mức. Ngàm Công tắc điện Bật nguồn Đèn/nút ON/OFF

Nhấn nút ON/OFF. Nếu đèn ON/OFF sáng, pin đang ở mức rất thấp. Thay pin ngay khi có thể. Tắt nguồnTắt nguồn Nhấn nút ON/OFF. Tắt nguồn tự độngTắt nguồn tự động Nếu khoảng 60 phút trôi qua mà máy không hoạt động, nguồn sẽ tự động tắt. Nhấn nút ON/OFF khi bạn muốn sử dụng lại đầu thu.92

Chụp bằng sóng radio không dây Bạn có thể gắn bộ điều khiển vào máy ảnh và sử dụng bộ điều khiển như đèn fl ash hỗ trợ chức năng radio không dây để điều khiển đầu thu không dây này thông qua kết nối vô tuyến. Chức năng này chỉ hoạt động với các sản phẩm Olympus có hỗ trợ chức năng radio không dây. Tham khảo trang web Olympus để biết thông tin về sản phẩm có hỗ trợ chức năng radio không dây. Điều khiển theo nhómĐiều khiển theo nhóm Bạn có thể điều khiển tối đa ba nhóm đầu thu. Trong mỗi nhóm, các đèn fl ash sẽ sáng với cùng các cài đặt. Chức năng này cho phép bạn sử dụng đèn fl ash Olympus khi không có hỗ trợ kết nối vô tuyến như một phần của hệ thống kết nối vô tuyến. Đèn fl ash có chức năng radio không dây (bán riêng) / Bộ điều khiển không dây (bán riêng) Nhóm B Nhóm A Nhóm C Đèn fl ash (bán riêng)

Đầu thu không dây Đèn fl ash có chức năng radio không dây (bán riêng) Đèn fl ash có chức năng radio không dây (bán riêng) Khoảng cách kết nốiKhoảng cách kết nối Khoảng cách tối đa để kết nối radio không dây với đầu thu không dây này là khoảng 30 mét (theo điều kiện đo Olympus).

• Khoảng cách này giả định rằng không có chướng ngại vật, vật liệu che chắn hoặc nhiễu sóng radio từ các thiết bị khác.

• Khoảng cách kết nối có thể ngắn hơn tùy thuộc vào vị trí của thiết bị, môi trường xung quanh, điều kiện thời tiết và các yếu tố khác.93

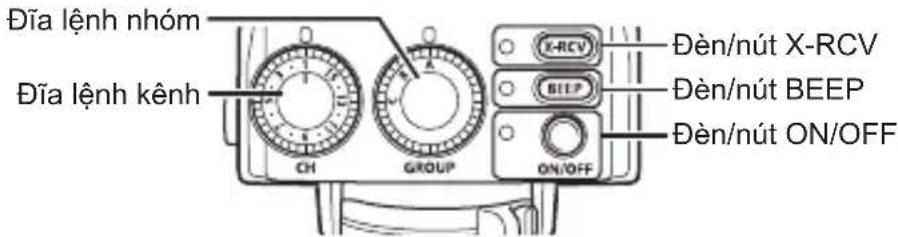

Tần sốTần số Sản phẩm này sử dụng băng tần 2,4 GHz cho kết nối không dây. Tuy nhiên, các thiết bị không dây khác có thể sử dụng cùng tần số. Thiết lập Đèn/nút ON/OFFĐèn/nút BEEPĐèn/nút X-RCVĐĩa lệnh kênhĐĩa lệnh nhóm

• Tham khảo hướng dẫn sử dụng đèn fl ash để biết thêm chi tiết.

Nhấn nút ON/OFF để bật đầu thu không dây.

• Đèn ON/OFF sẽ sáng lên.

Nhấn giữ nút X-RCV để chọn chế độ hoạt động.

• Đèn X-RCV tắt: Chế độ RCV (Bạn đặt chế độ điều khiển đèn fl ash và cường độ đèn fl ash trên bộ điều khiển không dây. Đầu thu không dây này nhận thông tin cài đặt và tín hiệu kích hoạt từ bộ điều khiển không dây. Sau đó, đèn fl ash được kết nối với đầu thu không dây này sẽ đánh fl ash.)

• Đèn X-RCV bật: Chế độ X-RCV (Bạ n đặt chế độ điều khiển đèn fl ash và cường độ đèn fl ash trên đèn fl ash được kết nối đầu thu không dây. Đầu thu không dây này nhận tín hiệu kích hoạt từ bộ điều khiển không dây. Sau đó, đèn fl ash được kết nối với đầu thu không dây này sẽ đánh fl ash với cài đặt của đầu thu không dây này.)

Xoay đĩa lệnh nhóm để chọn nhóm kết nối.

Đặt chế độ điều khiển fl ash và cường độ fl ash.

• Chế độ RCV: Đặt chế độ điều khiển đèn fl ash và cường độ đèn fl ash trên bộ điều khiển không dây.

• Chế độ X-RCV: Đặt chế độ điều khiển đèn fl ash và cường độ đèn fl ash trên đèn fl ash được kết nối đầu thu không dây này.

Xoay đĩa lệnh kênh để chọn kênh kết nối.

• Chọn cùng một kênh mà bạn đã đặt trên đèn fl ash của bộ điều khiển.94

Cài đặt khácCài đặt khác Đặt âm thanh phát ra tiếng bíp để cho biết đèn fl ash đã sẵn sàng để kích hoạt

Nhấn giữ nút BEEP cho đến khi đèn BEEP sáng lên.

• Để tắt tiếng bíp, nhấn giữ nút BEEP cho đến khi đèn BEEP tắt. Các biện pháp an toàn Đọc kỹ các CẢNH BÁO và THẬN TRỌNG để đảm bảo sử dụng an toàn. Các biện pháp an toàn này bảo vệ người dùng và những người khác, ngăn chặn thiệt hại về tài sản. CẢ NH BÁ O Việc không tuân thủ các biện pháp được biểu thị bằng biểu tượng này có thể dẫn đến chấn thương hoặc tử vong.

• Không sử dụng đèn fl ash ở những nơi có thể tiếp xúc với khí dễ cháy, nổ. Nếu không, có thể xảy ra hỏa hoạn hoặc cháy nổ.

• Không được trực tiếp hàn sản phẩm hoặc chỉnh sửa, sửa đổi hoặc tháo rời.
• Không che khu vự c phát sáng của đèn fl ash bằng tay, và không chạm vào khu vực phát sáng sau khi đèn hoạt động liên tục. Vì có thể làm bỏng da bạn.

• Nước và dị vật bên trong thiết bị có thể gây cháy hoặc điện giật. Nếu thiết bị bị ngâm hoặc tiếp xúc với nước, hoặc dị vật được tìm thấy bên trong thiết bị, hãy tắt nguồn ngay lập tức và cẩn thận tháo pin ra. Liên hệ với đại lý của b ạn hoặc tham khảo ý kiến từ Trung tâm dịch vụ được ủy quyền của Olympus.

• Để ngăn ngừa tai nạn giao thông, không được chiếu đèn fl ash vào người đang điều khiển xe cơ giới.

• Không sử dụng đèn fl ash hoặc đèn chiếu sáng AF gần với người khác (đặc biệt là trẻ sơ sinh). Giữ đèn fl ash ngoài tầm tay của trẻ em. Ánh sáng từ đèn fl ash có thể gây suy giảm thị giác.

• Để ngăn ngừa đoản mạch, không sử dụng pin có lớp niêm phong bên ngoài bị hỏng (lớp phủ cách điện).

• Không được trộn lẫn pin cũ và mới, hoặc pin được sản xuất bởi các nhà sản xuất khác nhau.
• Không kết nối các chất như kim loại với (+) hoặc (–) của pin.95

Việc không tuân thủ các biện pháp được biểu thị bằng biểu tượng này có thể dẫn đến chấn thương hoặc hư hỏng tài sản.

• Nếu bạn nhận thấy bất kỳ bất thường nào như mùi, tiếng ồn hoặc khói, hãy ngừng sử dụng thiết bị này. Nếu không, có thể xảy ra hỏa hoạn hoặc bỏng. Tháo pin cẩn thận để tránh làm bỏng chính mình, và liên hệ vớ i đại lý của bạn hoặc tham khảo ý kiến từ Trung tâm dịch vụ được ủy quyền của Olympus.

• Có nguy cơ gây nổ nếu thay thế pin bằng loại pin không đúng.

• Không vận hành bằng tay ướt. Điều này có thể gây ra sự cố hoặc điện giật.

• Không sử dụng hoặc bảo quản pin ở những nơi tiếp xúc với nhiệt độ cực cao, chẳng hạn như dưới ánh sáng mặt trời trực tiếp, trong xe đóng kín vào ngày nắng hoặc gần lò sưởi.

• Việc kích hoạt liên tục lặp đi lặp lại có thể dẫn đến những ảnh hưởng xấu đến sức khỏe.

• Bụi bẩn hoặc hơi ẩm trên công tắc với ngàm có thể gây trục trặc. Lau sạch bụi bẩn hoặc hơi ẩm trước khi gắn đầu thu vào đèn fl ash. Sử dụng chức năng radio không dây

• Khi bạn sử dụng chức năng kết nối radio không dây, hãy tuân thủ tất cả các luật và quy định của địa phương.

• Nếu sử dụng sản phẩm bên ngoài quốc gia hoặc khu vự c mua hàng, bạn có thể vi phạm các quy định của địa phương. Olympus không chịu trách nhiệm trong trường hợp này.

• Tắt sản phẩm tại bệnh viện và các địa điểm khác có trang thiết bị y tế. Sóng vô tuyến từ sản phẩm có thể ảnh hưởng xấu đến thiết bị y tế, gây ra trục trặc dẫn đến tai nạn.

• Tắt sản phẩm khi đang trên máy bay. Sử dụng các thiế t bị không dây trên máy bay có thể cản trở hoạt động an toàn của máy bay.96

Thông số kỹ thuật Loại sản phẩm Đầu thu sóng radio không dây Khoảng cách kết nối tối đa*

Xấp xỉ 30 m Tần số Băng tần 2,4 GHz Số kênh 15 Số nhóm 3 Chế độ điều khiển RCV (điều khiển đèn fl ash của bộ điều khiển), X-RCV (điều khiển đèn fl ash được kết nối) Chỉ báo đã sạc xong Tiếng bíp Cổng ngoài Cổng đồng bộ (đầu ra) Nguồn điện Pin kiềm khô AAA x 2 / Pin NiMH AAA x 2 Chức nă ng chống dội nước (Loại) Loại 1 (IPX1) Thời gian hoạt động*

Xấp xỉ 6,4 giờ (khi sử dụng pin kiềm khô AAA) Nhiệt độ / độ ẩm có thể hoạt động*

Từ -10 đến 40ºC / Từ 30 đến 90% Nhiệt độ / độ ẩm đảm bảo lưu trữ Từ -20 đến 60ºC / Từ 10 đến 90% Kích thướcXấp xỉ 59,1 (Rộng) x 46,1 (Cao) x 51,0 (Sâu) mm [Không bao gồm các bộ phận chiếu] Khối lượng 75 g [Không bao gồm pin] Thông số kỹ thuật có thể thay đổi mà không cần thông báo. *1 Giá trị dựa trên điều kiện thử nghiệm của Olympus và có thể thay đổi tùy theo điều kiện chụp. Các giá trị khi giả sử rằng sử dụng pin mới hoặc pin sạc đầy. *2 Ở nhiệt độ thấp, hãy làm ấm pin trước khi sử dụng. Ví dụ, đặt pin vào túi quần áo của bạn.97 MEMOMEMO98 MEMOMEMO99 MEMOMEMO© 2018 WD510400 Printed in China date of issue 2018.10. The following importer description applies to products imported into the EU directly by OLYMPUS EUROPA SE & Co. KG only. OLYMPUS EUROPA SE & Co. KG Wendenstrasse 14-18, 20097 Hamburg, Germany Manufactured by OLYMPUS CORPORATION 2951 Ishikawa-machi, Hachioji-shi, Tokyo 192-8507, Japan
