IAN 288475 - Luminaire Livarno Lux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire d'intérieur, éclairage sous meuble
Modèle	IAN 288475 (14102104L ou 14102106L)
Marque	Livarno Lux
Usage	Intérieur, locaux secs et fermés
Puissance nominale	13 W (tube fluorescent T5)
Tension nominale	230-240 V~, 50 Hz
Classe de protection	II
Ampoule	Tube fluorescent T5, 13 W (non fournie pour remplacement)
Nombre maximum d'unités connectables	10
Distance minimale de l'objet éclairé	0,2 m
Température maximale de la surface	>60 °C
Longueur (approx.)	500 mm (distance entre fixations)
Cordon d'alimentation	Oui, avec fiche secteur
Interrupteur	Commutateur MARCHE/ARRET
Orientation	Réglette lumineuse inclinable
Matériau du boîtier	Plastique, verre de sécurité
Poids (approx.)	1 kg
Garantie	36 mois
Nettoyage	Chiffon sec non pelucheux
Pièces détachées	Ampoule, verre de protection, cordons
Réparabilité	Remplacement de l'ampoule et du verre possible

FOIRE AUX QUESTIONS - IAN 288475 Livarno Lux

Comment installer la lampe sous un meuble ?

Mesurez et marquez les trous de fixation (écart de 500 mm). Percez des trous de 6 mm de diamètre et 30 mm de profondeur. Insérez les chevilles et vissez les vis en laissant dépasser environ 1,3 mm. Accrochez la lampe par les trous de montage, puis branchez le cordon d'alimentation. Pour une installation sous meuble, utilisez les trous de montage 8 et faites coulisser le boîtier jusqu'à la butée.

Combien de lampes puis-je connecter ensemble ?

Vous pouvez connecter jusqu'à 10 lampes de même type (14102104L ou 14102106L) en série. Reliez-les d'abord entre elles à l'aide des cordons de connexion, puis branchez le cordon d'alimentation sur une seule prise de courant. L'écart entre les lampes doit être compris entre 15 et 21 cm.

Comment remplacer le tube fluorescent ?

Débranchez d'abord la lampe du secteur. Laissez-la refroidir complètement. Retirez les pinces latérales et le verre de protection. Faites pivoter l'ampoule d'1/4 de tour et retirez-la. Insérez la nouvelle ampoule (T5, 13 W) et tournez-la d'1/4 de tour pour la verrouiller. Replacez le verre et les pinces.

Quelle est la distance minimale de sécurité par rapport aux objets éclairés ?

La distance minimale est de 0,2 mètre (20 cm) entre la lampe et tout objet illuminé. Un dégagement de chaleur excessif pourrait provoquer un incendie.

Puis-je utiliser un variateur avec cette lampe ?

Non, cette lampe n'est pas conçue pour être utilisée avec un variateur ou un commutateur électronique. Cela risquerait de l'endommager.

La lampe est-elle adaptée à une utilisation en extérieur ?

Non, elle est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés. Ne l'exposez pas à l'humidité.

Que faire si le verre de protection est cassé ?

Remplacez immédiatement le verre de protection par un verre neuf. Contactez le service après-vente ou un électricien pour obtenir une pièce de rechange adaptée.

Comment nettoyer la lampe ?

Avant tout nettoyage, débranchez la lampe et laissez-la refroidir. Utilisez un chiffon sec non pelucheux. N'utilisez jamais d'eau, de solvants ou de produits de nettoyage liquides, car ils pourraient endommager la lampe ou provoquer une électrocution.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'un crayon, d'un tournevis, d'une perceuse, d'un foret (Ø 6 mm), d'un niveau à bulle et d'un mètre ruban. Les chevilles et vis sont fournies.

La garantie couvre-t-elle les ampoules ?

Non, les ampoules sont considérées comme des pièces d'usure et ne sont pas couvertes par la garantie de 36 mois. La garantie couvre les défauts de matériel et de fabrication, mais pas les dommages dus à une utilisation incorrecte.

MODE D'EMPLOI IAN 288475 Livarno Lux

Instructions d'utilisation et consignes de sécurité

Avant de suivre le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Instructions d'utilisation et consignes de sécurité Page 21

Légende des symboles utilisés..

Utilisation conforme à l'usage prévu Page 22

Contenu de la livraison. Page 23

Description des pièces... Page 23

Caractéristiques techniques.. Page 23

Sécurité page 23

Consignes de sécurité. Page 23

Outils et matériels nécessaires Page 24

Mise en marche

Montage de la lampe. Page 25

Connexion de plusieurs lampes les unes aux autres. Page 25

Allumage/extinction

Orientation de la lampe - Page 25

Remplacement des ampoules... Page 26

Garantie et service après-vente

Garantie. Page 27

Déclaration de conformité Page 27

Fabricant/service

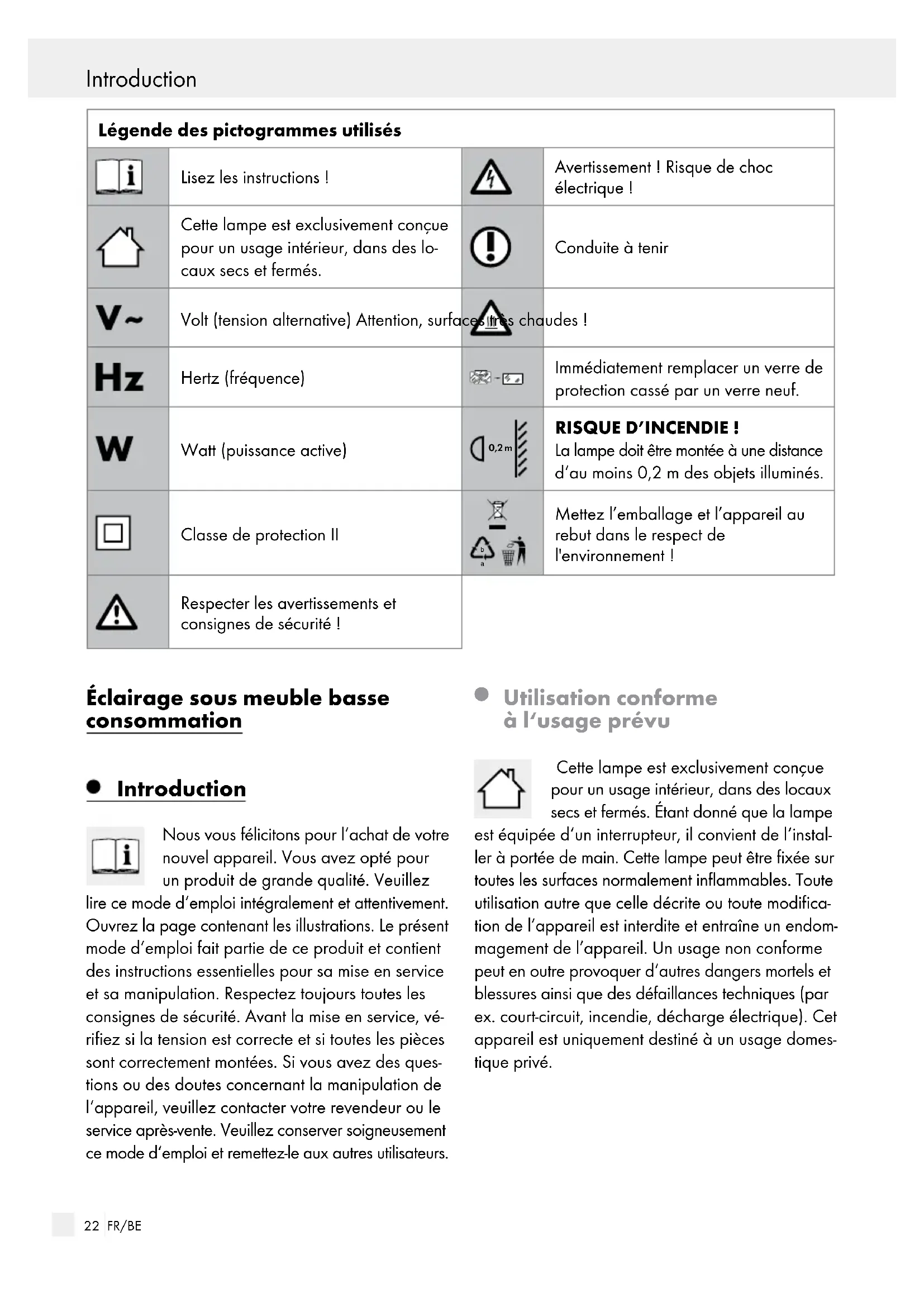

Légende des pictogrammes utilisés
i	Lisez les instructions!	4	Avertissement! Risque de choc électrique!
	Cette lampe est exclusivement conçue pour un usage interieur, dans des lo-caux secs et fermés.	1	Conduite à tener
V~	Volt (tension alternative) Attention, surfaces itres chaudes!
Hz	Hertz (fréquence)	-	Immédiatement replacer un verre de protection cassé par un verre neuf.
W	Watt (puissance active)	0,2m	RISQUE D'INCENDIE! La lampe doit être montée à une distance d'au moins 0,2 m des objets illuminés.
	Classe de protection II	a	Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!
	Respecter les avertissements et consignes de sécurité!

Éclairage sous meuble basse consommation

Nous vous félicitons pour l'achat de votre nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez

lire ce mode d'emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Le présent mode d'emploi fait partie de ce produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vérifie si la tension est correcte et si toutes les pièces sont correctement montées. Si vous avez des questions ou des doutes concernant la manipulation de l'appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d'emploi et remettez-le aux autres utilisateurs.

Utilisation conforme à l'usage prévu

Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés. Étant donné que la lampe ne dispose d'un interrupteur, il convient de l'installer de main. Cette lampe peut être fixée sur surfaces normalement inflammables. Tout usage autre que celui décrit ou toute modification est interdite et entraîne un endommagement de l'appareil. Un usage non conforme peut provoquer d'autres dangers mortels ainsi que des défaillances techniques (par exemple, court-circuit, incendie, décharge électrique). Cet appareil est uniquement destiné à un usage domestique.

Contenu de la livraison

Contrôlez toujours immédiatement après le déballage du produit que le contenu de la livraison est complet et que l'appareil se trouve en parfait état.

1 Eclairage sous meuble basse consommation, modèle 14102104L ou 14102106L 1 Tube fluorescent T5, 13 W 1 Cordon d'alimentation 1 Cordon de connexion 2 Chevilles 2 Vis 1 Mode d'emploi

Description des pièces

1 Prise femelle de la lampe 2 Commutateur MARCHE/ARRET 3 Boîtier de la lampe 4 Trou de montage pour fixation murale 5 Prise femelle de connexion 6 Cache de protection 7 Cordon de connexion 8 Trou de montage pour fixation sous meuble 9 Reglette lumineuse inclinable [10] Vitre de sécurité 11 Ampoule [12] Pince 13 Câble d'alimentation

- Caractéristiques techniques

Tension nominale: 230 - 240V~ 50Hz

Ampoule : Tube fluorescent T5, 13 W

Puissance nominale: 1 × 13 W

Consignes de sécurité

Les droits de recours en garantie sont annulés en cas de dommages résultant du non-respect du présent mode d'emploi! Le fabricant décline toute responsabilité pour les dommages consécutifs!

Toute responsabilité est déclinée pour les dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité !

Prévention de risques mortels par électrocution

Avant chaque branchement au secteur, contrôlez la lampe, le cordon secteur, ainsi que le cas échéant le cordon de connexion afin de détecter d'éventuels endommagements. N'utilisez jamais la lampe si vous constatez le moindre dommage.

Un cordon secteur et un câble de raccordement endommagés représentent un danger de mort par électrocution.

Avant d'effectuer le montage, vérifie que la tension secteur correspond à la tension de service requise de la lampe (voir „Caractéristiques techniques"). Évitez impersonnellement tout contact de la lampe avec de l'eau ou d'autres liquides. N'ouvre jamais les composants électriques (par ex. interrupteur, douille et.) et n'insère aucun objet quelconque dans ceux-ci. De telles interventions impliquent un danger de mort par électrocution. Uniquement saisir la fiche secteur par les parties isolées pour la brancher ou la débrancher! Si la conduite flexible externe de cette lampe est endommagée, elle doit uniquement être remplacée par une conduite spéciale ou par une conduite exclusivement disponible auprès du fabricant ou d'un de ses représentants agréés. Ne branchez la réglette au secteur qu'avec le cordon secteur d'origine.

Ne connectez entre elles que des réglettes d'origine de même type (14102104L ou 14102106L). Ne branchez les réglettes reliées entre elles qu'à une seule prise de courant. Veuillez noter qu'un nombre maximal de 10 réglettes de même type peuvent fonctionner par l'intermédiaire d'une même prise de courant. Si plus de 10 réglettes sont branchées de cette manière, il existe un risque de surcharge des raccordements et des câbles. Tenez compte du fait que toutes les réglettes doivent d'abord être reliées entre elles par l'intermédiaire de cordons de connexion avant de brancher le cordon secteur.

RISQUE de blessures!

Immédiatement après le déballage, vérifie le parfait état de chaque ampoule et verre de lampe. Ne pas utiliser la lampe avec des ampoules et / ou des verres de lampe défectueux. Pour faire remplacer une pièce défectueuse, veuillez contacter le service après-vente.

RISQUE De brulure!

Afin d'éviter toute brûture, vérifie que la lampe soit éteinte et suffisamment froide avant de la manipuler. L'ampoule dégage une forte chaleur.

• Les éléments de la lampe et les ampoules peuvent atteindre des températures >60^ lorsque la lampe est allumée, il faut donc éviter tout contact. Avant de replacer une ampoule défectueuse, faire la lampe refroidir complètement.
• Remplacez immédiatement toute ampoule défectueuse par une neuve. Avant de replacer une ampoule, toujours débrancher la fiche secteur de la prise de courant. Immédiatement remplacer un verre de protection cassé par un verre neuf. Veuillez contacter le S. A. V. ou un électricien.

N'utilisez pas cette lampe pour des variateurs ni des commutateurs électroniques. Elle n'est pas conçue à cet effet. RISQUE D'INCENDIE!

La lampe doit être montée à une distance d'au moins 0,2 m des objets illuminés. Un dégagement de chaleur excessif peut provoquer un incendie.

Ne laissez jamais fonctionner la lampe sans surveillance. Ne couvrez pas la lampe avec des objets. Un dégagement de chaleur excessif peut provoquer un incendie. Ne laissez pas la lampe ou le matériel d'emballage traîner sans surveillance. Les films / les poches en plastique, les pièces en polystyrène, etc. peuvent devenir des jouets dangereux pour les enfants.

Veuillez vous conformer aux points suivants

Utilisez uniquement les tubes fluorescentes indiqués au chapitre „Caractéristiques techniques". Montez la lampe de telle sorte qu'elle soit protégée de l'humidité et des salissures. Soigneusement préparer le montage et l'effectuer sans précipitation. Préparez toutes les pièces détachées et l'outillage ou le matériel requis et posez-les à portée de main. Soyez toujours vigilant! Faites toujours attention à ce que vous faites et agissez raisonnablement. N'effectuez jamais le montage de la lampe si vous n'êtes pas concentré ou si vous vous sentez mal.

Outils et matériels nécessaires

Les outils et matériels indiqués ne sont pas inclus dans le contenu de la livraison. Il s'agit là de données et de valeurs indicatives vous permettant de vous

orienter. Les caractéristiques du matériel dépendent des conditions spécifiques sur place.

-Crayon ou marqueur - Tournevis - Perceuse - Foret - Niveau à bulle - Mètre ruban

Montage de la lampe

Remarque: Avant le montage, assurez-vous qu'une prise électrique se trouve à proximité, et peut être connectée au câble secteur 13 fourni.

1. Mesurez le mur ou la surface de montage pour les trous à forer. Pour un alignement précis, utilisez un niveau à bulle.
2. Marquez un écart de 500 mm pour les deux trous de fixation.
3. Percez à présent les trous de fixation (ø d'env. 6 mm, profondeur d'env. 30 mm). Veillez à ne pas endommager de ligne électrique.
4. Introduisez dans les trous les chevilles fournies. Insérer les vis fournies dans les chevilles et les laisser voir d'environ 1,3 mm du mur ou de la surface de montage.
5. Fixer la lampe à l'aide des trous de montage correspondants 4 ou 8 sur les vis.
6. Lorsque vous avez fixé la lampe au moyen des trous percés 8, vous devez également faire coulisser vers la gauche le logement de la lampe 3 jusqu'à la butée, incliner la réglette lumineuse 9 vers l'avant et compléter le visage de fixation.
7. Branchez le raccordement du cordon secteur 13 dans la prise femelle de la lampe 1.
8. Insérez la fiche secteur [13] dans une prise de courant. Voiture lampe est alors prête à l'emploi.

Attention!

Tenez compte du fait que toutes les réglettes doivent d'abord être reliées entre elles par l'intermédiaire de cordons de connexion 7 avant de brancher le cordon secteur 13.

Remarque: Veillez à brancher ensemble un nombre maximum de 10 réglettes de même type par l'intermédiaire d'une même prise de courant.

Montez jusqu’à 10 lampes de même type l’une à côté de l’autre. Pour ce faire, suivez les étapes de travail 1. à 5. du chapitre « Monter la lampe »

Avis: Veillez à ce que l'écart entre les lampes ne soit pas supérieur à 21 cm.

Remarque: veillez à ce que l'écart entre les lampes ne soit pas inférieur à 15 cm.

Retirez le capuchon de protection 6. Branchez le cordon de connexion dans la prise femelle de connexion de la lampe. - Branchez le second raccordement du cordon de connexion 7 dans la prise femelle 1 de l'autre lampe. - Branchez le raccordement du cordon secteur 13 dans la prise femelle de la lampe 1 extérieure gauche. - Branchez la fiche de contact [13] dans la prise. Votre lampe est alors prête à l'emploi.

Pour allumer ou éteindre la lampe, actionnez le commutateur MARCHE/ARRET 2.

Orientation de la lampe

Ne modifiez l'orientation de la lampe que lorsque qu'elle se trouve éteinte.

Attention! RISQUE de brulures à CAUSE des surfaces trés chaudes!

Les éléments de la lampe et les ampoules peuvent atteindre des températures >60^

Lorsque la lampe est allumée, il faut donc éviter tout contact.

Laissez refroidir la lampe complètement. Faites pivoter la réglette dans la direction voulue.

RISQUE d'électrocution!

Coupez tout d'abord l'alimentation secteur de la lampe lors du remplacement de l'ampoule 11. Débranchez la fiche secteur 13 de la prise de courant.

Laissez refroidir la lampe complètement. Pour le remplacement de l'ampoule [11], utilisez un chiffon propre, non pelucheux. Retirez les pinces 12 se trouvant à droite et à gauche de la vitre de protection 10. Tirez le verre de protection 10 des rails de guidage situés des deux côtés. Mettez le verre de protection de côté avec précaution. Faites subir 14 de tour à l'ampoule 11 et retirez-la de sa douille. Utilisez uniquement les tubes fluorescentes indiqués au chapitre „Caractéristiques techniques". Placez maintenant la nouvelle ampoule 11 dans la douille et montez-la en lui faisant subir 1/4 de tour. Contrôlez la bonne fixation. Glissez à nouveau le verre de protection [10] (le côté lisse doit regarder vers l'extérieur) dans les rails de guidage. Fixez les pinces 12 sur le côté droit et sur le côté gauche de la vitre de protection 10. Faites pivoter la règlette dans la direction voulue.

Attention!

Tenez compte du fait que toutes les réglettes doivent d'abord être reliées entre elles par l'intermédiaire de cordons de connexion 7 avant de brancher le cordon secteur 13.

• Branchez la fiche de contact [13] dans la prise. Votre lampe est alors prête à l'emploi.

Avertissement! RISQUE d'électro-cution!

Débranche la fiche secteur 13 de la prise de courant.

N'utilisez ni solvants, ni benzine, ni autres produits similaires. Ceci endommagerait la lampe. Laissez refroidir la lampe complètement.

Avertissement! RISQUE d'électro-cution!

Pour des raisons de sécurité électrique, il est interdit de nettoyer la lampe à l'eau ou avec d'autres liquides ou encore de la plonger dans de l'eau. Pour le nettoyage, utilisez uniquement un chiffon sec qui ne peluche pas.

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abréviations (a) et des chiffres (b) ayant la signification suivante: 1-7: plastiques / 20-22: papiers et cartons / 80-98: matériaux composites.

Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usage dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des

renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter notre mairie.

Les tubes fluorescents sont des déchets spéciaux!

Ils peuvent contenir des substances nocives, telles que le mercure (Hg). Ne les mettez pas au rebut dans les ordures ménagères, mais dans un centre de collecte pour le recyclage des appareils électriques et électroniques.

Garantie

Vous bénéficiaz d'une garantie de 36 mois à partir de la date d'achat de l'appareil. Cet appareil a été fabriqué avec soin et soumis à un contrôle qualité minutieux. Pendant la durée de la garantie, nous réparons notamment tous les défauts de matériel ou de fabrication. Si vous deviez constater des défauts pendant la période de garantie, envoyez-nous l'appareil à l'adresse du SAV mentionné ci-dessous en mentionnant le numéro d'article : 14102104L ou 14102106L.

La garantie exclut les dommages dus à une manipulation incorrecte, au non-respect des instructions du mode d'emploi ou à une intervention par une personne non autorisée, ainsi que les pièces d'usure (p. ex. les ampoules). La durée de garantie n'est aucunement prolongée ou renouvelée par une prestation de garantie.

- Déclaration de conformité (€)

Ce produit remplit les critères des réglementations européennes et nationales. La conformité a été attestée. Les déclarations et documents correspondants sont en possession du fabricant.

Fabricant/service

Veuillez conserver le ticket de caisse et la référence de l'article (par ex. IAN 12345) comme preuve d'achat.
