BEDIENUNGSANLEITUNG IAN 288475 Livarno Lux

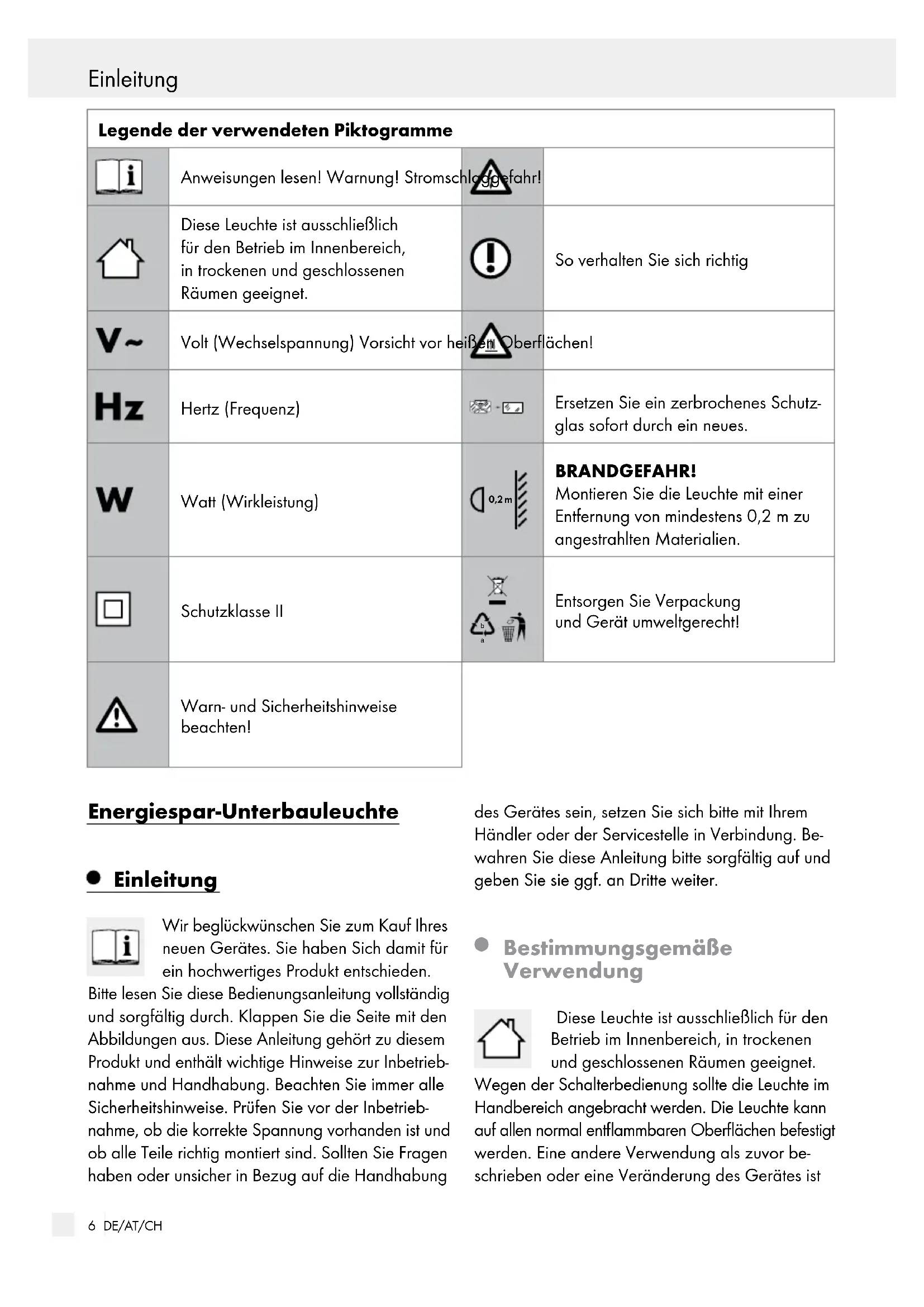

Entsorgen Sie Verpackung und Gerät umweltgerecht! Warn- und Sicherheitshinweise beachten! Energiespar-Unterbauleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben Sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetrieb- nahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Be- wahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Wegen der Schalterbedienung sollte die Leuchte im Handbereich angebracht werden. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Eine andere Verwendung als zuvor be- schrieben oder eine Veränderung des Gerätes ist Einleitung Einleitung / Sicherheit7 DE/AT/CH Einleitung nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen sowie technische Fehlfunktionen (z. B. Kurzschluss, Brand, elektrischer Schlag) die Folge sein. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen.

Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 Energiespar-Unterbauleuchte, Modell 14102104L bzw. 14102106L 1 Leuchtstoffröhre T 5, 13 W 1 Netzkabel 1 Verbindungskabel 2 Dübel 2 Schrauben 1 Bedienungsanleitung

Montagelöcher zur Wandbefestigung

Verbindungssteckdose

Montagelöcher zur Unterbaubefestigung

schwenkbare Lichtleiste

Technische Daten Betriebsspannung: 230–240 V∼ 50 Hz Leuchtmittel: Leuchtstoffröhre T 5, 13 W Nennleistung: 1 x 13 W Abmessungen: (L x B x H) 575 x 84 x 28 mm Schutzklasse: II / Schutzart: IP20 Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! Vermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Netzanschluss die Leuchte, das Netzkabel sowie ggf. das Verbin- dungskabel auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Beschädigte Netzkabel und Verbindungskabel bedeuten Lebensgefahr durch elektrischen Schlag. Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe "Technische Daten"). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Be- triebsmittel (z.B. Schalter, Fassung o.ä.) oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Fassen Sie nur den isolierten Bereich des Netz- steckers beim Anschluss oder Trennen vom Netzstrom an! Einleitung / Sicherheit8 DE/AT/CH Wenn die äußere flexible Leitung dieser Leuchte beschädigt ist, darf sie nur durch eine spezielle Leitung oder durch eine Leitung ersetzt werden, die ausschließlich über den Hersteller oder seinen Servicevertreter erhältlich ist. Schließen Sie die Unterbauleuchte nur mit dem Original-Netzkabel an den Netzstrom an. Verbinden Sie nur original Unterbauleuchten des gleichen Typs (14102104L oder 14102106L). Schließen Sie miteinander verbundene Unter- bauleuchten nur an eine Steckdose an. Achten Sie darauf, dass Sie nur maximal 10 Unterbau- leuchten des gleichen Typs über eine Steckdose zusammenschalten. Andernfalls kann es zu Über- lastungen der Anschlüsse und Kabel kommen. Achten Sie darauf, dass erst alle Unterbau- leuchten mittels Verbindungskabel verbunden sein müssen, bevor Sie das Netzkabel in die Steckdose stecken. Vermeiden Sie Brand- und Verletzungsgefahr VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel und Lampenglas auf Beschä- digungen. Betreiben Sie die Leuchte nicht mit defektem Leuchtmittel und / oder Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze. Leuchtenteile und Leuchtmittel können während des Betriebs Temperaturen von > 60 °C errei- chen und dürfen daher nicht berührt werden. Lassen Sie die Leuchte vor dem Ersetzen eines defekten Leuchtmittels vollständig abkühlen. Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst den Stecker aus der Steckdose.

Ersetzen Sie ein zerbrochenes Schutzglas sofort durch ein neues. Wenden Sie sich an die Service- stelle oder eine Elektrofachkraft. Verwenden Sie diese Leuchte nicht für Dimmer und elektronische Schalter. Sie ist dafür nicht geeignet. 0,2 m BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,2 m zu angestrahlten Materi- alien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Lassen Sie die Leuchte im Betrieb nicht unbe- aufsichtigt. Decken Sie die Leuchte nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunst- stoffteile, etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. So verhalten Sie sich richtig Verwenden Sie nur Leuchtstoffröhren wie im Kapitel "Technische Daten" beschrieben. Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werk- zeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Vorbereitung

Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei Sicherheit/ Vorbereitung Vorbereitung / Inbetriebnahme9 DE/AT/CH Sicherheit/ Vorbereitung um unverbindliche Angaben und Werte zur Orien- tierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Schraubendreher - Bohrmaschine - Bohrer - Wasserwaage - Maßband Inbetriebnahme

Leuchte montieren Hinweis: Vergewissern Sie sich vor der Montage, dass eine Steckdose in der Nähe ist, die mit dem mitgelieferten Netzkabel

1. Vermessen Sie die Wand bzw. Montagefläche

für die Bohrungen. Verwenden Sie zur genauen Ausrichtung eine Wasserwaage.

2. Markieren Sie den Abstand von 500 mm für

die beiden Befestigungslöcher.

3. Bohren Sie nun die Befestigungslöcher

(ø ca. 6 mm, Tiefe ca. 30 mm). Stellen Sie sicher, dass Sie keine Zuleitung beschädigen.

4. Führen Sie die beigefügten Dübel in die

Bohr-löcher ein. Drehen Sie die beigefügten Schrauben in die Dübel ein und lassen diese ca. 1,3 mm von der Wand bzw. Montagefläche abstehen.

5. Befestigen Sie die Leuchte mit den entsprechen-

6. Wenn Sie die Leuchte über den Montage-

befestigt haben, müssen Sie zusätz- lich das Leuchtengehäuse

bis zum Anschlag nach links schieben, die Lichtleiste

nach vorne schwenken und die Befestigungs- schrauben anziehen.

7. Stecken Sie den Anschluss des Netzkabels

in die Leuchtensteckdose

8. Stecken Sie den Netzstecker

in die Steck- dose. Ihre Leuchte ist nun betriebsbereit.

Mehrere Leuchten miteinander verbinden VORSICHT! Achten Sie darauf, dass erst alle Unterbauleuchten mittels Verbindungskabel

verbunden sein müssen, bevor Sie das Netzkabel

in die Steckdose stecken. Hinweis: Achten Sie darauf, dass Sie nur maximal 10 Unterbauleuchten des gleichen Typs über eine Steckdose zusammenschalten. Montieren Sie bis zu 10 Leuchten des gleichen Typs nebeneinander. Befolgen Sie dazu die Arbeitsschritte 1.–5. des Kapitels „Leuchte montieren“. Hinweis: Achten Sie darauf, dass der Abstand zwischen den Leuchten nicht größer als 21 cm ist. Hinweis: Achten Sie darauf, dass der Abstand zwischen den Leuchten nicht kleiner als 15 cm ist. Entfernen Sie die Schutzkappe

Stecken Sie das Verbindungskabel

in die Verbindungssteckdose

der Leuchte. Stecken Sie den zweiten Anschluss des Verbin- dungskabels

in die Leuchtensteckdose

der anderen Leuchte. Stecken Sie den Anschluss des Netzkabels

in die Leuchtensteckdose

der äußeren, linken Leuchte. Stecken Sie den Netzstecker

in die Steck- dose. Ihre Leuchte ist nun betriebsbereit. Ein- / Ausschalten Betätigen Sie den EIN- / AUS-Schalter

, um die Leuchte ein- oder auszuschalten. Leuchte ausrichten Verändern Sie die Ausrichtung der Leuchte nur, wenn die Leuchte ausgeschaltet ist. VORSICHT! VERBRENNUNGSGEFAHR DURCH HEISSE OBERFLÄCHEN! Leuchtenteile und Leuchtmittel können während des Betriebs Temperaturen von > 60 °C erreichen und dürfen daher nicht berührt werden. Vorbereitung / Inbetriebnahme10 DE/AT/CH Lassen Sie die Leuchte vollständig abkühlen. Schwenken Sie die Lichtleiste

in die ge- wünschte Richtung.

Leuchtmittel auswechseln STROMSCHLAGGEFAHR! Trennen Sie zum Auswechseln des Leuchtmittels

die Leuchte zuerst vom Stromnetz. Ziehen Sie den Netzstecker

aus der Steckdose. Lassen Sie die Leuchte vollständig abkühlen. Benutzen Sie zum Auswechseln des Leuchtmit- tels

ein sauberes, fusselfreies Tuch. Entfernen Sie die rechts und links angebrachten Klammern

von der Schutzglasscheibe

Ziehen Sie die Schutzglasscheibe

aus den beidseitigen Führungsschienen. Legen Sie diese vorsichtig zur Seite. Drehen Sie das Leuchtmittel

mit einer ¼ Umdrehung und ziehen Sie es aus der Fassung heraus. Verwenden Sie nur Leuchtstoffröhren wie im Kapitel "Technische Daten" beschrieben. Stecken Sie das neue Leuchtmittel

vorsichtig in die Fassung und montieren Sie es mit einer ¼ Umdrehung. Überprüfen Sie den richtigen Sitz. Schieben Sie die Schutzglasscheibe

(glatte Seite sollte nach aussen zeigen) wieder in die Führungsschiene. Befestigen Sie die Klammern

rechts und links an der Schutzglasscheibe

Schwenken Sie die Lichtleiste

in die ge- wünschte Richtung. VORSICHT! Achten Sie darauf, dass erst alle Unterbau- leuchten mittels Verbindungskabel

verbunden sein müssen, bevor Sie das Netzkabel

in die Steckdose stecken. Stecken Sie den Netzstecker

in die Steck- dose. Ihre Leuchte ist nun betriebsbereit. Wartung und Reinigung STROMSCHLAGGEFAHR! Ziehen Sie den Netzstecker

aus der Steckdose. Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen. Lassen Sie die Leuchte vollständig abkühlen. STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfall- trennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe. Das Produkt und die Verpackungsmateri- alien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbe- handlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des aus- gedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Werfen Sie Ihr Produkt, wenn es ausge- dient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öff- nungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Inbetriebnahme / Wartung und Reinigung / Entsorgung Entsorgung / Garantie und Service11 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Entsorgung Leuchtstoffröhren sind Sonderabfall! Sie können in geringen Mengen Schadstoffe ent- halten, wie z.B. Quecksilber (Hg). Entsorgen Sie diese nicht über den normalen Hausmüll, sondern geben Sie sie an einem Sammelpunkt für das Recy- cling von elektrischen und elektronischen Geräten ab. Garantie und Service Garantie Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 14102104L / 14102106L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbe- achtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z.B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
