IAN 288475 - Verlichting Livarno Lux - Gratis gebruiksaanwijzing en handleiding

Productsoort	Binnenlamp, onderbouwverlichting
Model	IAN 288475 (14102104L of 14102106L)
Merk	Livarno Lux
Gebruik	Binnen, droge en afgesloten ruimtes
Nominaal vermogen	13 W (fluorescentielamp T5)
Nominale spanning	230-240 V~, 50 Hz
Beschermingsklasse	II
Lamp	Fluorescentielamp T5, 13 W (niet meegeleverd voor vervanging)
Maximaal aantal aansluitbare eenheden	10
Minimale afstand tot verlicht object	0,2 m
Maximale oppervlaktetemperatuur	>60 °C
Lengte (ongeveer)	500 mm (afstand tussen bevestigingen)
Voedingskabel	Ja, met stekker
Schakelaar	AAN/UIT-schakelaar
Oriëntatie	Kantelbare lichtstrip
Materiaal behuizing	Kunststof, veiligheidsglas
Gewicht (ongeveer)	1 kg
Garantie	36 maanden
Reiniging	Droge pluisvrije doek
Reserveonderdelen	Lamp, beschermglas, kabels
Herstelbaarheid	Vervangen van lamp en glas mogelijk

Veelgestelde vragen - IAN 288475 Livarno Lux

Hoe installeer ik de lamp onder een kast?

Meet en markeer de bevestigingsgaten (afstand 500 mm). Boor gaten van 6 mm diameter en 30 mm diep. Plaats pluggen en schroeven, laat ongeveer 1,3 mm uitsteken. Hang de lamp aan de montagegaten en sluit de voedingskabel aan. Voor installatie onder een kast gebruikt u montagegaten 8 en schuift u de behuizing tot aan de aanslag.

Hoeveel lampen kan ik aan elkaar aansluiten?

U kunt tot 10 lampen van hetzelfde type (14102104L of 14102106L) in serie aansluiten. Verbind ze eerst met elkaar met de verbindingskabels, sluit dan de voedingskabel aan op één stopcontact. De afstand tussen de lampen moet tussen 15 en 21 cm zijn.

Hoe vervang ik de fluorescentielamp?

Haal eerst de stekker uit het stopcontact. Laat de lamp volledig afkoelen. Verwijder de zijclips en het beschermglas. Draai de lamp een kwartslag en trek hem eruit. Plaats de nieuwe lamp (T5, 13 W) en draai hem een kwartslag om te vergrendelen. Plaats het glas en de clips terug.

Wat is de minimale veiligheidsafstand tot verlichte objecten?

De minimale afstand is 0,2 meter (20 cm) tussen de lamp en elk verlicht object. Overmatige warmteontwikkeling kan brand veroorzaken.

Kan ik een dimmer gebruiken met deze lamp?

Nee, deze lamp is niet ontworpen voor gebruik met een dimmer of elektronische schakelaar. Dit zou de lamp kunnen beschadigen.

Is de lamp geschikt voor gebruik buitenshuis?

Nee, hij is uitsluitend bedoeld voor gebruik binnenshuis, in droge en afgesloten ruimtes. Stel hem niet bloot aan vocht.

Wat te doen als het beschermglas gebroken is?

Vervang het beschermglas onmiddellijk door een nieuw exemplaar. Neem contact op met de klantenservice of een elektricien voor een geschikt reserveonderdeel.

Hoe reinig ik de lamp?

Haal voor het reinigen de stekker uit het stopcontact en laat de lamp afkoelen. Gebruik een droge pluisvrije doek. Gebruik nooit water, oplosmiddelen of vloeibare reinigingsmiddelen, omdat deze de lamp kunnen beschadigen of een elektrische schok kunnen veroorzaken.

Welke gereedschappen zijn nodig voor de montage?

U hebt een potlood, schroevendraaier, boormachine, boor (Ø 6 mm), waterpas en een meetlint nodig. De pluggen en schroeven worden meegeleverd.

De garantie dekt de lampen?

Nee, lampen worden beschouwd als slijtageonderdelen en vallen niet onder de 36 maanden garantie. De garantie dekt materiaal- en fabricagefouten, maar niet schade door onjuist gebruik.

GEBRUIKSAANWIJZING IAN 288475 Livarno Lux

ENERGIEBESPARENDEONDERBOUWLAMP Bedienings- en veiligheidsinstructies

ES

Vouw voor het lezen de pagination met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

C

NL/BE Bedienings- en veiligheidsinstructies Pagina 29

Legenda van de gebruike pictogrammen.. 30

Inleiding

Doelmatig gebruik.. 30

Beschrijving van de onderdelen.. 31

Veiligheidsinstructies.. 31

Voorbereiding 32

Vereist gereedschap en materialiaal.. 32

Ingebruikname

Lamp monteren.. 32

Meerdere lampen met elkaar verbinden.. 33

Aan-/uitschakelen.. 33

Lamp richten.. 33

Gloeilampen verrangen.. 33

Onderhoud en reiniging.. 34

Afvoer . 34

Garantie en service

Garantie 34

Conformiteitsverklaring.. 35

Produce/Service 35

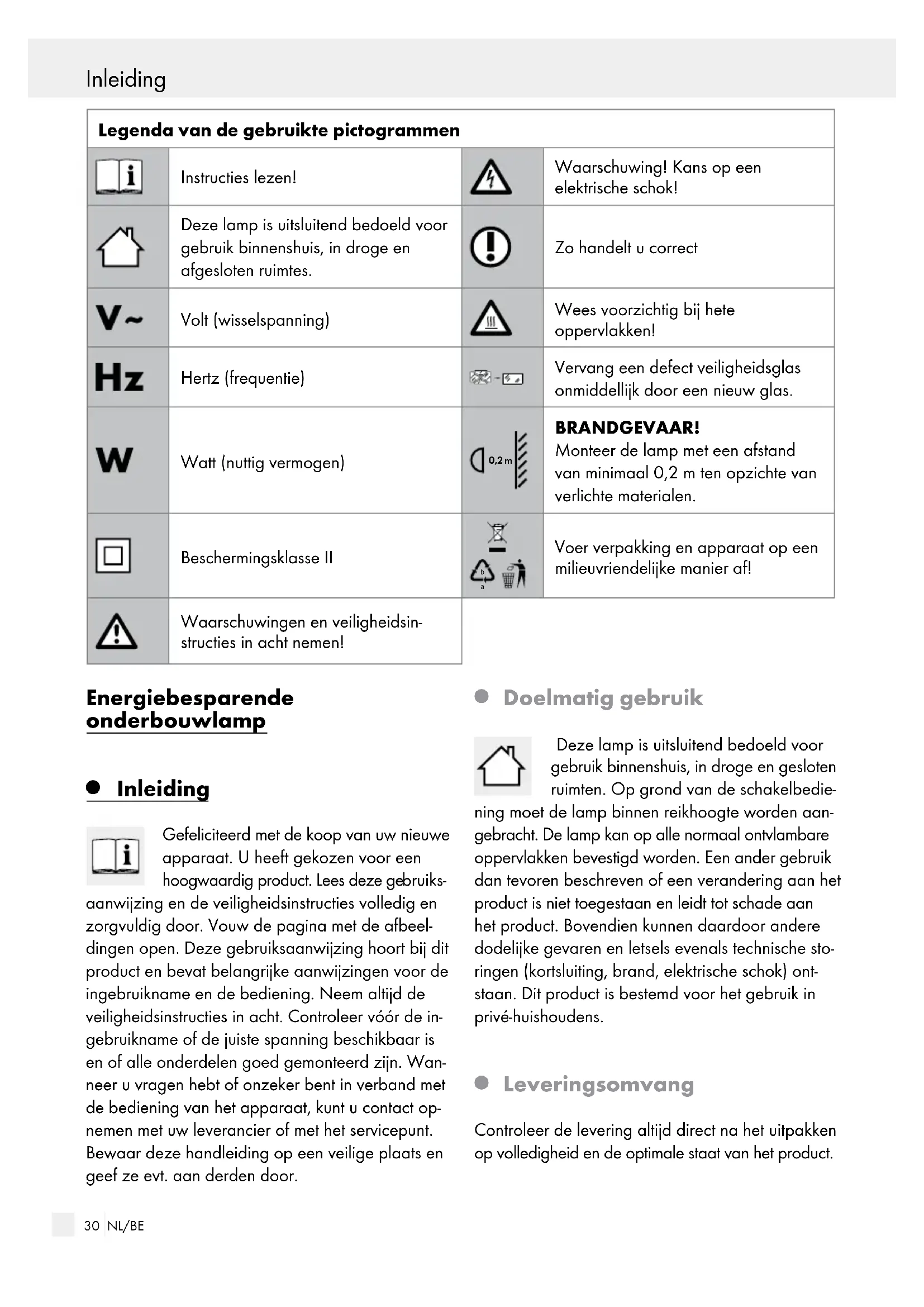

Legenda van de gezruikte pictogrammen
i	Instructies lezen!	4	Waarschuwing! Kans op een elektrische schok!
	Deze lamp isuitsuitend bedoeld voor gezruik binnenshuis, in droge en afgesloten ruimtes.	1	Zo handelt u correct
V~	Volt (wisselspanning)	3	Wees voorzichtig bij hete oppervlakken!
Hz	Hertz (frequentie)	-	Vervang een defect veiligheidsglas onmiddelijk door een nieuw glas.
W	Watt (nuttig vermogen)	0,2m	BRANDGEVAAR! Monteer de lamp met een afstand van minimaal 0,2 m ten opzichte van verlichte materialen.
	Beschermingsklasse II	4	Voer verpakking en apparatusaat op een milievriendelijk manier afl!
	Waarschuwingen en veiligheidsin-structies in acheft nemen!

Energiebesparende onderbouwlamp

Inleiding

Gefeliciteerd met de koop van uw nieuwe apparaat. U heeft gekozen voor een hoogwaardig product. Lees deze gebruiks

aanwijzing en de veiligheidsinstrumenties volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en de bediening. Neem altijd de veiligheidsinstrumenties in acht. Controleer vór de ingebruikname of de juiste spanning beschikbaar is en of alle onderdelen goed gemonteerd zich. Wanner u vragen hebt of onzeker bent in verband met de bediening van het apparaat,kestu contact op-nemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een veilige plaats en geef zeevt. aan derden door.

Doelmatig gebruik

Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimten. Op grond van de schakelbedie

ning moet de lamp binnen reikhoogte worden aan gebracht. De lamp kan op alle normala ontvlambare oppervlakken bevestigd worden. Een ander gebruik dan tevoren beschreiben of een verandering aan het product is Niet toegestaan en leidt tot schade aan het product. Bovendien konnen daardoor andere dodelijkke gezaren en letsels evenals technische storingen (kortsluiting, brand, elektrische schok) ontstaan. Dit product is bestemd voor het gebruik in privé-huishoudens.

Leveringsomvang

Controller de levering altijd direct na het uitpakken op volledigheid en de optimale staat van het product.

1 Energiebesparende onderbouwlamp, model 14102104L resp. 14102106L
1 TL-buis T 5, 13 W
1Netkabel
1 Ver bindingskabel
2 Pluggen
2 Schroeven
1 Gebruiksaanwijzing

- Beschrijving van de onderdelen

1 Contactdoos
2 AAN-/UIT-schakelaar
3 Lampbehuizing
4 Montageboringen voor de wandbevestiging
5 Aansluitcontactdoos
6 Beschemkap
7 Ver bindingskabel
8 Montageboringen voor de onderbouwbevestiging
9 Zwenkbaarlichtpaneel
Veiligheidsglas
Gloeilamp
12Klem
13Netkabel

Bedrijfsspanning: 230 - 240V 50Hz

Lamp: TL-buis T5, 13 W

Nominal vermogen: 1 × 13 W

Veiligheidsinstructies

Bij schade die ontstaat door het negeren van deze gebruiksaanwijzing komt de garantieverlening te verrallen. Voor volgschade zijn wij Niet aansprakelijk! Wij waren nicht aansprakelijk in geval van materièle

schade of persoonlijk letsel als gevolg van ondeskundig gebruik of het negeren van de veiligheidsinstructies!

Levensgevaar doorelektrische schok

• Controller de lamp, de voedingskabel en de verbinderingskabel vór iedere aansluiting op het stroomnet op eventuele beschadigingen. Gebruik de lamp Niet wanneer u ongeacht welke beschadiging ook hebt geconstasteerd.

WAARSCHUWING!

Bij beschadigde neten verbindingskabelsbestaat levensgevaar door elektrische schokken.

• Overtuig u er vór de montage van dat de bestaande netspanning overeenstemt met de vereiste bedrijfsspanning van de lamp (zie, Technische gegevens').
  Vermijd elk contact van de lamp met water of andere vloeistoffen.
• Open nooit een van de elektrische bedrijfsmiddelen en steek ook geen voorwerpen in deze onderdelen. Bij dergelijk ingrepen bestaat levensgevaar door elektrische schokken.
  Pak bij het aansluten of het onderbreken van de netvoeding alleén het geisoleerde gedeelte van de netsteker beet!
  Wanner de externe, flexibele leiding van deze lamp beschadigd is, mag hij alleen worden verrangen door een speciale leiding of door een leiding die uitsluitend via de fabrikant of zichn servicevertegenwoordiger verkrijgbaar is.
  Sluit de onderbouwlamp alleen met de originele netkabel aan op de netstroom.
• Verbind alleen originele onderbouwampen van hetzelfde type (14102104L of 14102106L) met elkaar. Gebruik waaroor alleen de bijgeleverde originele verbindingskabels.
  Sluit met elkaar verbonden onderbouwlampen alleen aan op een contactdoos. Let op dat u slechts max. 10 onderbouwlampen van hetzelfde type via een contactdoos met elkaar mag verbinden. In het andere geval konnen de aansluitingen en kabels overbelast raken.
  Let op dat eerst alle onderbowlampen door middel van een verbindingskabel met elkaar

verbonden要去en zijn voordat u de netkabel op de contactdoos aansluit.

Vermijd brand- en verwondingsgevaar

VERWONDINGSGEVAAR!

Controleer na het uitpakken elke lamp en elk lampglas onmiddelijk op schade. Monteer de lamp Niet met defecte gloei-/ tlampen of lamp-glaasjes. Neem in dit geval voor verrangende levering contact op met de klantenservice.

GEVAAR VOOR VERBRANDINGEN!

Voorkom brandwonden en waarborg dat de lamp uitgeschakeld en afgekoeld is voordat u hem aanraakt. Gloeilampen ontwikkelen een grote hitte.

Lampdelen en gloei-/tl-lampen+kunnen tijdens het bedrijf temperaturen bereiken van >60^ enmightusnietwordenaangeraakt.

Laat de lamp volledig afkoelen voordat u de defecte gloeilamp verrangt.

Vervang defecte gloei-/ tl-lampen onmiddelijk door neue. Trek alliijd eerst de netsteker uit de contactdoos voordat u de gloei-/ tl-lamp verwangt.

Vervang een defect veiligheidsglas onmiddelijk door een nieuw. Neem contact op met het servicepunt of de elektricien.

Gebruik deze lamp nicht met dimmer en elektronische schakelaar. De lamp is waarvoor nicht geschikt.

BRANDGEVAAR!

Monteer de lamp op een afstand van minstens 0,2m van de beschenen materialen.

Overmatige warmteontwikkeling kan tot brand leiden.

Laat de lamp tijdens het gebruik nicht zonder toezicht.
Dek de lamp Niet af met voorwerpen! Overmatige warmteontwikkeling kan tot brand leiden.
Laat de lamp of het verpakkingsmaterialial nicht achteloos liggen. Plasticfolie/-zakken,

kunststoffdelen enz. können een gevaarlijk spelgoed vormen voor kinderen.

Zo handelt u correct

Gebruik alleen tl-buizen zoals beschreiben in het hoofdstuk, Technische gegevens'.
Monteer de lamp zodenig dat hij beschermd worden gegen vocht en verontreiniging.
Bereid de montage zorgvuldig voor en neem waarvoort voldoende tijd. Leg alle onderdelen en het benodigde gereedschap of materiaal tevoren overzichtelijk en binnen handbereik maar.
Wees steeds opmerkzaam! Let alkijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp in geen geval wonneer u ongeconcentreerd bent of zich nicht goed voelt.

Voorbereiding

Vereist gereedschap en materiaal

De genoemde gereedschappen en materialen zich nicht bij de leveringsomvang inbegrepen. Het gaat hierbij om Niet-bindende gegevens en waarden ter orientatie. De hoedanigkeit van het materiaal is afhankelijk van de individuèle voorwaarden ter plekke.

• Potlood / Markeergereedschap
• Schroevendraaier
• Boormachine
  -Boor
  Waterpas
• Meetlint

Ingebruikname

Lamp monteren

Opmerking: controller voor de montage, of er een stopcontact in de buurt is, dat binnen reikwijdte van de stroomkabel 13 ligt.

1. Meet de wand / het montagevlak uit voor de boringen. Gebruik een waterpas voor de correcte utlijning.
2. Teken de afstand van 500mm af voor de beiden bevestigingsboringen.
3. Boor nu de bevestigingsgaten (ca. 6 mm, diepte ca. 30 mm). Let op dat u geen toevoerleidingen beschadigt.
4. Plaats de bijgevoegde pluggen in de boorgaten. Draai de bijgevoegde schroeven in de pluggen totdat ze ca. 1,3 mm uit de wand / het montagelvak steken.
5. Bevestig de lamp met via de desbetreffende montagegaten 4 of 8 aan de schroeven.
6. Als u de lamp op de montagegaten 8 heeft bevestigd, moet u bovendien de behuizing van de lamp 3 tot aan de aanslag maar links schuiven, delichtijst 9 maar voren zwenken en de bevestigingsschroeven vastdraaien.
7. Steek de steker van de voedingskabel [13] in de contactdoos van de lamp [1].
8. Steek de netsteker 13 in de contactdoos. De spot is nu gereed voor gebruik.

- Meerdere lampen met elkaar verbinden

VOORZICTIG!

Let op dat eerst alle onderbouwlampen door middel van een verbindingskabel 7 met elkaar verbonden要去en zich voordat u de netkabel 13 op de contactdoos aansluit.

Opmerking: let op dat u slechts max. 10 onderbouwlampen van hetzelfde type via een contactdoos met elkaar mag verbinden.

Monteer tot max. 10 lampen van hetzelfde type naast elkaar. Volg hiervoord de arbeidsstappen 1 tot 5 van het hoofdstuk 'Lamp monteren' op.
Opmerking: let op dat de afstand tussen de lampen nicht groter is dan 21 cm.
Opmerking: Let erop, dat de afstand tussen de lampen nicht kleiner dan 15 cm is.
Verwijder de beschemkap 6
Steek de verbindingskabel 7 in de aansluit-contactdoos 5 van de lamp.

Steek de tweede aansluiting van de verbindings-kabel 7 in de lampcontactdoos 1 van de andere lamp.
Steek de aansluiting van de netkabel 13 in de contactdoos 1 van de buitenste, linker lamp.
Steek de netsteker 13 in de contactdoos. Uw lamp is nu gereed voor gebruik.

Aan-/uitschakelen

Bedien de AAN-/UIT-schakelaar 2 om de lamp in of ui te schakelen.

Lamprichten

Verander de richting van de lamp alleen wanner deze uitgeschakeld is.

VOORZICHTIG! KANS OP BRANDWO-NDEN DOOR HETE OPPERVLAKKEN!

Lampdelen en gloei-/thampen kunnen tijdens het bedrijf temperaturen bereiken van >60^ enmightusnietwordenaangeraakt.

Laat de lamp volledig afkoelen.
Zwenk het lichtpaneel 9 in de gewensterichting.

Gloeilampen verrangen

WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK!

Onderbreek altijd de stroomtoevoer voordat u de lamp 11 verrangt. Trek hiervoor de steker 13uit de contactdoos.

Laat de lamp volledig afkoelen.
Gebruik voor de verwang ing een pleasvrijie, schone doeck.
Verwijder de rechts en links aangebrachte klemmen 12 van het beschemende glas 10.
Trek het veiligheidsglas 10uit de opzij aangebrachte geleiderails. Leg het voorzichtig opzij.
Draai de lamp met een kwartslag los en trek hem uit de fitting.

Gebruik alleen tl-buizen zoals beschreiben in het hoofdstuk,Technische gegevens'.
Steek de lamp [1] voorzichtig in de fitting en draai hem vast met een kwartslag maar rechts. Controleer de juiste montage.
Schuifhetveiligheidsglas 10 (gladde zijde moet\ haar buiten wijzen) wee in de geleiderail.
Bevestig de klemmen 12 rechts en links aan het beschemende glas 10.
Zwenk het lichtpaneel 9 in de gewenste richting.

VOORZICHTIG!

Let op dat eerst alle onderbouwlampen door middel van een verbindingskabel met elkaar verbonden要去en zich voordat u de netkabel op de contactdoos aansluit.
Steek de netsteker 13 in de contactdoos. Uw lamp is nu gereed voor gebruik.

- Onderhoud en reiniging

WAARSCHUWING! GEVAAR VOOR ELEKTRISCHE SCHOK!

Trek hiervoar de steker 13 uit de contactdoos.

Gebruik geen oplosmiddel, benzine e.d. De lamp kan hierdoor beschadigd raken.
Laat de lamp volledig afkoelen.

WAARSCHUWING! GEVAAR VOOR ELEKTRISCHESCHOK!

Omwille van de elektrische verilgheid mag de lamp nooit met water of andere vloeistoffen gereinigd en zeker Niet daarin ondergedompeld worden. Gebruik voor de reiniging alleen een droge, Plainsvrijde doek.
Gebruik geen oplosmiddelen, benzine e.d. Hierdoor worden de lamp beschadigd.

Afvoer

De verpakking bestaat uit milieuvriendelijk grondstoffen die u via deplaatselijk recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmateria- len zich recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijkke milieupark. Over afgifteplaatsen en hun openingsstijden kunt u zich bij uw aangwezen instantie informeren.

TL-buizen zijn speciala falval!

Ze können geringe hoeveelheden schadelijke stoffen bevatten, zoals bijv. kwik (Hg). Voer deze Niet af via het normale huisafval, maar geef ze af bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

- Garantie en service

Garantie

Op dit product verlenen wij 36 maanden garantie vanaf koopdatum.

Het apparaat werd zorgvuldig vervaardigd en aan een nauwkeurige kwaliteitiscontrole onderworpen. Binnen de garantiperiode herstellen wij kosteloos alle materiaal- of productiefouten. Indienijdens de garantiperiode gebreken worden vastgesteld, kut u het productaar het onderstaande serviceadres

sturen met vermeling van het volgende artikelnummer: 14102104L resp. 14102106L.

Beschadigingen door oneskundig gebruik, negeren van de handleiding of ingrepen door nicht-geautorie-serde Personen zichen van de garantieverleninguitgesloten. Dit geldt eveneens voor slijtende delen (zoals bijv. gloeilampen).

Door de garantieservice wordt de garantiperiode noch verlengd noch vernieuwd.

Conformiteitsverklaring

Dit product voldoet aan de eisen van de van toe-passing+zijnde Europese en nationale richtlijnen.De conformiteit werden aangetoond.Desbetreffende verklaringen liggen terinzage bij de fabrikant.

Producent/Service

Houd alstublieft de kassabon en het artikelnummer (bijv. IAN 12345) voor alle aanvragen als bewijs voor de koop gereed.
