DIS159 - Câbles de démarrage ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câbles de démarrage
Marque	Ultimate Speed
Modèle	DIS159
Tension nominale	12 V / 24 V
Cylindrée max essence	5500 cm³
Cylindrée max diesel	3000 cm³
Longueur des câbles	2 × 3,5 m
Protection	Protection contre les surtensions
Éclairage LED	4 LED intégrées dans les bornes
Alimentation des LED	8 piles bouton LR1130 (2 par borne)
Matériau des pinces	Pinces isolées
Usage prévu	Aide au démarrage entre deux véhicules
Garantie	3 ans
Conformité	CE
Nettoyage	Chiffon sec non pelucheux, ne pas immerger
Stockage	Dans le sac de rangement fourni
Type de piles	LR1130 (bouton)
Nombre de piles	8
Accessoires inclus	1 sac de rangement, 8 piles bouton, mode d'emploi

FOIRE AUX QUESTIONS - DIS159 ULTIMATE SPEED

Comment connecter les câbles de démarrage ?

Connectez d'abord le câble rouge (+) au pôle positif de la batterie déchargée (A), puis l'autre extrémité rouge au pôle positif de la batterie donneuse (B). Ensuite, connectez le câble noir (-) au pôle négatif de la batterie donneuse (B), et la dernière pince noire à la masse du véhicule en panne (A), par exemple sur une partie nue du bloc moteur. Assurez-vous que les deux batteries ont la même tension (12V ou 24V) et que les véhicules ne se touchent pas.

Comment déconnecter les câbles de démarrage ?

Débranchez dans l'ordre inverse du branchement : retirez d'abord la pince noire de la masse du véhicule en panne, puis la pince noire du pôle négatif de la batterie donneuse, et enfin les deux pinces rouges dans l'ordre souhaité. Évitez tout contact avec les pièces en rotation du moteur.

Que faire si le moteur ne démarre pas après plusieurs tentatives ?

Chaque tentative de démarrage ne doit pas excéder 15 secondes, avec une pause d'au moins une minute entre chaque. Si le moteur ne démarre pas après plusieurs tentatives, consultez un garagiste. Vérifiez également que la batterie donneuse a une capacité suffisante et que les connexions sont correctes.

Comment remplacer les piles des LED ?

Pour remplacer les piles bouton LR1130, retirez les vis sur l'interrupteur MARCHE/ARRET (5) et enlevez le couvercle en plastique. Insérez deux piles par borne en respectant la polarité (+/-). Utilisez uniquement des piles de même type et ne mélangez pas piles usagées et neuves.

Quelles précautions de sécurité prendre avant d'utiliser les câbles ?

Vérifiez que les câbles ne sont pas endommagés. Coupez l'allumage des deux véhicules et serrez le frein à main. Pour une boîte manuelle, mettez au point mort ; pour une automatique, sur 'P'. Tenez les enfants à l'écart. Ne vous penchez pas au-dessus des batteries et évitez les sources d'inflammation.

Quelle est la garantie de ce produit ?

Le produit est garanti 3 ans à compter de l'achat, contre les vices de matériel et de fabrication en cas d'utilisation conforme. Conservez le ticket de caisse comme preuve. La garantie est annulée en cas d'intervention non autorisée. Les pièces détachées sont disponibles pendant la durée de la garantie.

Comment nettoyer les câbles de démarrage ?

Nettoyez les câbles uniquement avec un chiffon sec et non pelucheux. N'utilisez jamais d'eau, de solvants ou d'essence, et ne les immergez jamais. Rangez-les dans le sac de rangement fourni après chaque utilisation pour les protéger de l'humidité et de la saleté.

Puis-je utiliser ces câbles pour des moteurs diesel ?

Oui, les câbles sont homologués pour les moteurs diesel d'une cylindrée max de 3000 cm³, en 12V ou 24V. Pour les moteurs à essence, la cylindrée max est de 5500 cm³. Vérifiez que les batteries ont la même tension nominale.

Quelle est la longueur totale des câbles ?

La longueur totale est de 2 × 3,5 mètres, soit 7 mètres au total. Cela permet de relier deux véhicules facilement.

Où trouver le service après-vente ?

Le service après-vente est situé à Carl-Benz-Straße 2, 76761 Rulzheim, Allemagne. Vous pouvez contacter par email à [e-mail]. Pour toute réclamation, conservez le ticket de caisse et le numéro de référence IAN 340572_1910.

MODE D'EMPLOI DIS159 ULTIMATE SPEED

Instructions d'utilisation et consignes de sécurité

FR / BE Instructions d'utilisation et consignes de sécurité Page 21

Légende des symboles utilisés

Utilisation conforme à l'usage prévu Page 22 Contenu de livraison. Page 22 Description des pièces.. Page 23 Caractéristiques.. Page 23

Sécurité page 23

Instructions générales de sécurité Page 23 Consignes de sécurité relatives aux piles/aux piles rechargeables.. Page 24 Consignes de sécurité relatives au câble de démarrage. Page 24

Utilisation du câble de démarrage

Connecter.. Page 25 Démarrage.. Page 26 Déconnecter Page 26

Garantie et s. a. v. page 27

Déclaration de garantie Page 27 Adresse du service après-vente. Page 28 Fabricant. Page 28

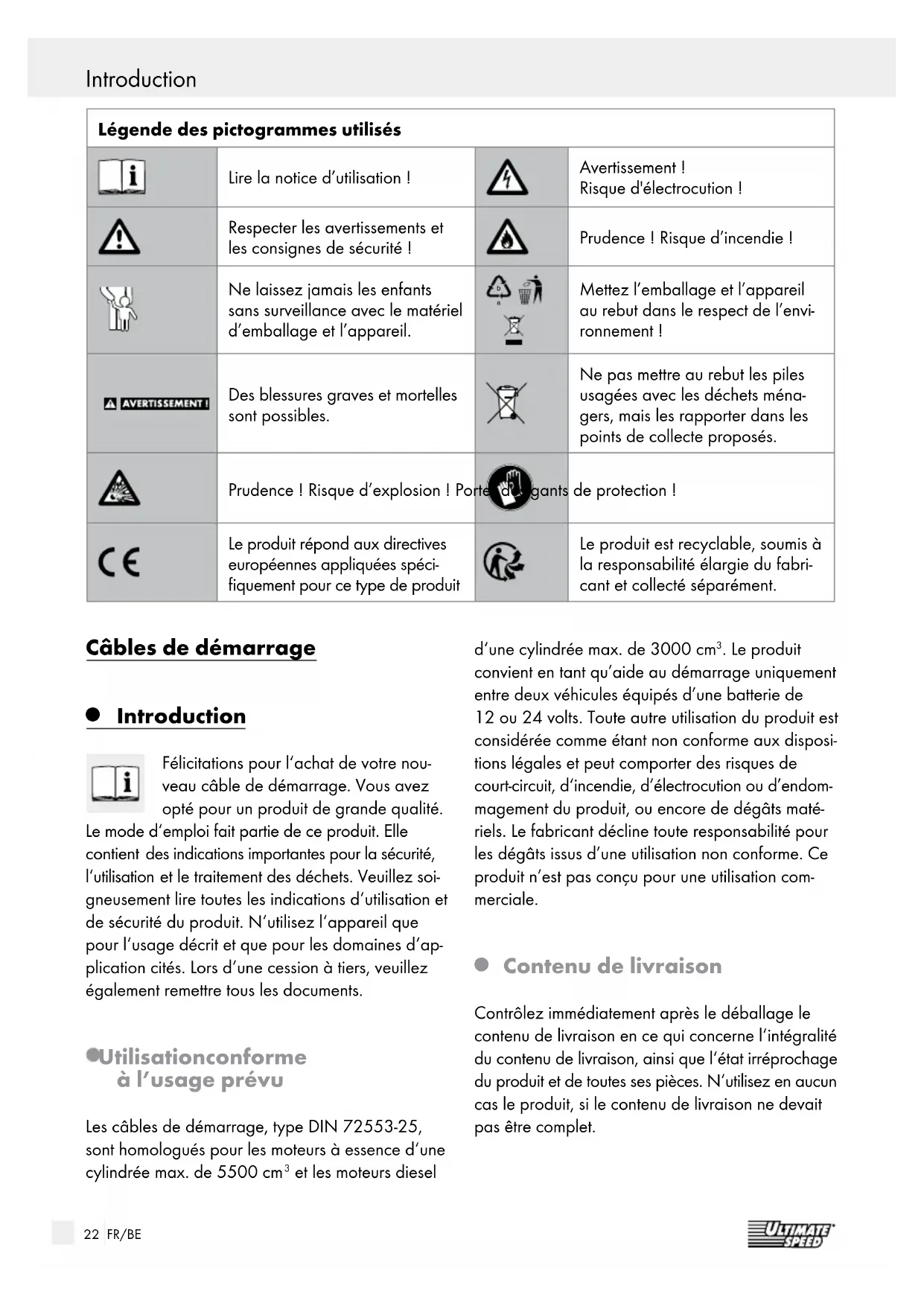

Légende des pictogrammes utilisés
i	Lire la notice d'utilisation!	4	Avertissement!Risque d'électrocution!
!	Respecter les avertissements et les consignes de sécurité!	5	Prudence!Risque d'incendie!
	Ne laissez jamais les enfants sans surveillance avec le matériel d'emballage et l'appareil.	6	Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!
AVERTISSEMENT	Des blessures graves et mortelles sont possibles.	7	Ne pasmettre au rebut les piles usagées avec les déchets menagers, mais les rapporter dans les points de collecte proposés.
	Prudence!Risque d'explosion!Ported#gants	8	de protection!
CE	Le produit répond aux directives européennes appliquées spécifiement pour ce type de produit	9	Le produit est recyclable, soumis à la responsabilité élargie du fabricant et collecté séparément.

Câbles de démarrage

Félicitations pour l'achat de votre nouveau câble de démarrage. Vous avez opté pour un produit de grande qualité.

Le mode d'emploi fait partie de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et le traitement des déchets. Veuillez soigneusement lire toutes les indications d'utilisation et de sécurité du produit. N'utilisez l'appareil que pour l'usage précrit et que pour les domaines d'application cités. Lors d'une cession à tiers, veuillez également remettre tous les documents.

Utilisation conforme à l'usage prévu

Les câbles de démarrage, type DIN 72553-25, sont homologués pour les moteurs à essence d'une cylindrée max. de 5500 cm³ et les moteurs diesel

d'une cylindrée max. de 3000 cm³. Le produit convient en tant qu'aide au démarrage uniquement entre deux véhicules équipés d'une batterie de 12 ou 24 volts. Toute autre utilisation du produit est considérée comme étant non conforme aux dispositions légales et peut comporter des risques de court-circuit, d'incendie, d'électrocution ou d'endommagement du produit, ou encore de dommages matériels. Le fabricant décline toute responsabilité pour les dommages issus d'une utilisation non conforme. Ce produit n'est pas conçu pour une utilisation commerciale.

- Contenu de livraison

Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochable du produit et de toutes ses pièces. N'utilisez en aucun cas le produit, si le contenu de livraison ne avait pas été complet.

1 câble de démarrage noir (-) / rouge (+) avec protection contre la surtension 1 sac de rangement 8 piles bouton 1 mode d'emploi

Description des pièces

1 Cable de démarrage rouge (+) a Borne polaire avec LED rouge b Borne polaire avec LED rouge 2 Cable de démarrage noir (-) 2a Borne polaire avec LED noir b Borne polaire avec LED noir 3 Protection contre la surtension 4 Lumière LED 5 Interrupteur MARCHE/ARRET

A = Batterie décharge

B = Batterie donneuse

- Caractéristiques

Cable de démarrage avec pinces isolées :

pour moteurs à essence, 12 et 24 volts, jusqu'à 5500cm³; pour les moteurs diesel, 12 et 24 volts jusqu'à 3000cm³

Longueur totale: 2 × 3,5m

Eclairage LED sur l'ensemble des quatre bornes.

Respectivement deux piles bouton LR1130 par borne.

Sécurité

Les dommages causés par le non-respect des instructions de ce mode d'emploi sont exclus de la garantie! Le fabricant décline toute responsabilité pour les dommages indirects! De même, toute responsabilité est déclinée pour les dommages matériels ou personnels causés par une manipulation incorrecte ou le non-respect des consignes de sécurité!

Instructions générales de sécurité

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTERIEURE!

GER De MORT et d'accident pour les enfants en BAS

ÂGE ET LES ENFANTS! Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage. Risque d'étouffement. Tenir le produit à l'écart des enfants.

• Ce produit n'est pas un jouet et ne doit pas être manipulé par des enfants. Les enfants ne sont pas conscients des dangers liés à la manipulation de ce produit.

Avertissement! DANGER de MORT!

Tenir les enfants à l'écart de la zone de travail pendant l'utilisation du produit.

Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance que sous surveillance ou s'ils ont été instruits de l'utilisation sûre de cet appareil et des risques en découlant. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doit pas être effectué par un enfant sans surveillance.

Explosion! Ne pas utiliser le

cable de démarage dans un environnement gastexploif contenant des vapeurs, gazes inflammables.

• Conserver ce mode d'emploi en vue d'une utilisation ultérieure. Si vous transmettez le produit à un tiers, délivrez également le mode d'emploi.

Danger de mort par électrocution

Avant chaque utilisation, contrôlez le bon état du câble de démarrage. Ne jamais utiliser le câble de démarrage si vous détectez le moindre endommagement.

AVERTISSEMENT! Les câbles défectueux représentent un risque mortel d'électrocution. En cas d'endommagements, de réparations ou autres problèmes, veuillez contacter la filiale S. A. V. ou un electricien.

Ne jamais ouvrir l'un des composants (cables) électriques, ni insérer un objet dans ceux-ci. Ce type d'intervention représente un danger mortel d'électrocution.

Consignes de sécurité relatives aux piles/aux piles rechargeables

GESTION PEUT CAUSER DES BRÛLURES CHIMIQUES, UNE PERFORATION DES TISSUS MOUS ET LA MORT. DE GRAVES BRÛLURES PEUVENT APPARAÎTRE DANS LES 2 HEURES SUIVANT L'INGESTION. FAIRE IMMÉDIATEMENT APPEL À UN MÉDECIN.

DANGER DE MORT! Rangez les piles / piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin!

rechargez jamais des piles non rechargeables. Ne court-circuitez pas les piles / piles rechargeables et / ou ne les ouvrez pas! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.

Ne jetez jamais des piles / piles rechargeables au feu ou dans l'eau.

Ne pas soumettre les piles / piles rechargeables à une charge mécanique.

Risque de fuite des piles / piles rechargeables

Évitez d'exposer les piles / piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe aux rayons du soleil.

Évitez tout contact avec la peau, les yeux ou les muqueuses! En cas de contact avec l'acide

d'une pile, rincez la zone touchée à l'eau claire et consultez immédiatement un médecin!

DÉTECTION! Les piles / piles rechargeables endommagées ou sujettes

à des fuites peuvent provoquer des brûlures au contact de la peau. Vous devez donc porter des gants ajustés pour les manipuler.

En cas de fuite des piles / piles rechargeables, retirez-les aussi du produit pour éviter tout endommagement.

Utilisez uniquement des piles / piles rechargeables du même type. Ne mélangez pas des piles / piles rechargeables usées et neuves!

Retirez les piles / piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée.

Risque d'endommagement du produit

Exclusivement utiliser le type de pile / pile rechargeable spécifique.

Insérez les piles / piles rechargeables conformément à l'indication de polarité (+) et (-) indiquée sur la pile / pile rechargeable et sur le produit.

Nettoyez les contacts de la pile / pile rechargeable et du compartiment à pile avant d'insérer la pile!

Retirez immédiatement les piles / piles rechargeables usées du produit.

Consignes de sécurité relatives au câble de démarrage

La capacité de la batterie donneuse, par ex. 45 Ah (véhicule B), ne doit pas être considérablement inférieure à celle de la batterie en panne (véhicule A), sinon le véhicule ne pourra démarrer. Il existe un risque de surchauffe.

Seules des batteries de tension nominale identique (12 ou 24 volts) peuvent être reliées avec le câble de démarrage. Dans le cas contraire, il existe un risque de court-circuit et d'endommagement de l'électronique de bord ainsi que des composants électriques.

• Les carrosseries des véhicules (véhicule A et B) ne doivent pas être en contact. Dans le cas contraire, il existe un risque de court-circuit.

RISQUE D'INCENDIE! Tenir toute

source d'inflammation (par ex. éclairage ouvert, cigares et cigarettes allumées)

sources ou étincelles électriques) à distance des batteries.

PRUDENCE! RISQUES DE BLESSURES! RISQUE DE BLESSURES DES YEUX! Ne pas se pencher au-dessus des batteries. L'électrolyte est liquide, même à basses températures et indépendamment du niveau de charge.

La batterie decharge (véhicule A) ne doit pas être déconnectée de son réseau de bord lors du démarrage assisté. Avant de connecter le câble de démarrage, il convient de couper l'allumage des véhicules et de serrer leur frein à main. Si la boîte de vitesses est manuelle, mettez le levier en position neutre ; si la boîte est automatique, sur « P ». Placez les câbles de démarrage de manière à ce qu'ils ne puissent pas être happés par des pièces en rotation dans la zone du moteur.

Utilisation de la lumière LED

En cas de mauvaises conditions d'éclairage, les lumières LED 4 facilitent l'accrochage du câble de démarrage. Pour allumer la lumière LED 4, basculez l'interrupteur MARCHE/ARRET 5 sur (I). Pour éteindre la lumière LED 4, basculez l'interrupteur MARCHE/ARRET 5 sur (O). Dans chaque borne se trouvent respectivement deux piles bouton. Afin de les replacer, retirez les vis qui se trouvent immédiatement sur l'interrupteur MARCHE/ARRET 5, et enlevez le couvercle en plastique. Lors de la mise en place des piles, veillez à respecter la polarité du pôle positif et du négatif.

Utilisation du câble de démarrage

Remarque: commencez par vérifier que les deux batteries, à savoir la batterie donneuse (véhicule B) et la batterie déchargée (véhicule A), ont une tension identique (12 ou 24 volts) et une capacité quasiment identique. Comparez les inscriptions sur les batteries!

Il faut en aucun cas connecter la borne polaire noire (-) au pôle négatif.

positif de la batterie déchargée, en raison du risque de formation d'étincelles pouvant enflammer des gaz explosifs.

1. Connectez le câble de démarrage rouge 1 avec la borne polaire rouge (+) 1a sur le pôle positif de la batterie déchargée (A).
2. Connectez l'autre borne polaire [1b] du câble de démarrage rouge 1 sur le pôle positif de la batterie donneuse (B).
3. Connectez le câble de démarrage noir 2 avec la borne polaire noire (-) 2a sur le pôle négatif de la batterie donneuse (B).
4. Connectez ensuite l'autre borne polaire 2b du câble de démarrage noir 2 à la masse du véhicule, par ex. sur la tresse de masse ou une autre pièce nue du bloc moteur du véhicule en panne (A).

Remarque: La pièce doit être le plus loin possible de la batterie de démarrage afin d'éviter l'ignition d'éventuel oxyhydrogène.

Remarque: Si la LED verte de la protection contre la surtension 3 est allumée, ce dispositif est actif et fonctionne. La protection contre la surtension absorbe d'éventuels pics de tension.

Démarrage

• Après les branchements des câbles de démarriage, commencer par démarrer le moteur du véhicule avec la batterie donnée, et faire tourner le moteur à régime moyen (voiture B). Démarrer ensuite le véhicule en panne (A).

Remarque: chaque tentative de démarrage ne devant pas excéder 15 secondes, faites une pause d'au moins une minute entre chaque tentative.

Si le démarrage échoue après plusieurs tentatives, consultez un garagiste.

Après le démarrage du véhicule en panne (voiture A), attendre 2 à 3 minutes, jusqu'à ce que le moteur tourne rond.

Déconnecter

Remarque: Les câbles de démarrage doivent être débranchés dans l'ordre inverse de leur branchement.

1. Retirez de la borne polaire du câble de démarrage noir de la tresse de masse du véhicule en panne (A).
2. Débranche ensuite l'autre borne polaire 2a du cable de démarrage noir 2 du pôle négatif de la batterie donneuse (B).
3. Débranche ensuite dans l'ordre souhaité les deux bornes polaires 1q et 1b du câble de démarrage rouge 1 (A, B). Lors du débranchement des câbles de démarrage, veiller à éviter tout contact avec les pièces en rotation des moteurs.

Remarque: Ne pas couper immédiatement le moteur du véhicule dépanné à l'aide du câble de démarrage. Le faire tourner un moment pour que la batterie se recharge par l'alternateur.

Avertissement! DANGER de MORT

PARELECTROCUTION! Pour motifs de sécurité électrique, le cable de démarrage ne doit jamais être nettoyé avec de l'eau ou d'autres liquides, ni estre immergé.

• Après chaque usage, rangez les câbles de démarriage dans le sac de rangement pour protéger le produit contre l'humidité et les salissures.

Remarque: De préférence, il convient de tous les jours avoir le câble de démarrage dans le véhicule.

N'utilisez ni solvant, ni essence ou autre produit similaire. Dans le cas contraire, il existe un risque de dégâts matériels. Utilisez uniquement un chiffon sec non pelucheux pour le nettoyage.

Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abréviations (a) et des chiffres (b) ayant la signification suivante: 1-7: plastiques / 20-22: papiers et cartons / 80-98: matériaux composites.

Le produit est recyclable, soumis à la responsabilité élargie du fabricant et collecté séparément.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usage dans les ordures ménagères, mais éliminez-le de manière

appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Les piles défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Retournez les piles et/ou le produit dans les dispositifs de collecte proposés.

Pollution de l'environnement par mise au rebut incorrecte des piles!

Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux.

Article l217-16 du code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code civil.

Article l217-4 du code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article l217-5 du code de la consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ; Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article l217-12 du code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 premier alinéa du code civil

L'action en resultats des vices rédhibitoires doit être entaée par l'acquereur dans un délamma de deux ans à compter de la découverte du vice.

Garantie et s. a. v.

Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Ce produit est garanti 3 ans. Conservez le bon de caisse à titre de preuve de votre achat. Cet appareil a été fabriqué avec soin et contrôlé consciencieusement avant de quitter nos usines. La garantie ne s'applique qu'aux vices de matériel et de fabrication dans le cas d'une utilisation correcte. La garantie est annulée en cas d'intervention sur le produit. Les droits vous revenant de par la loi ne sont pas limités par la présente garantie. Veuillez contacter le S. A. V. pour toute réclamation.

Adresse du service après-vente

Carl-Benz-Straße 2

76761 Rulzheim

ALLEMAGNE

E-mail: [e-mail]

Veuillez conserver le ticket de caisse et le numéro de référence de l'article (IAN 340572_1910) au titre de preuves d'achat pour toute demande.

Ref.: 97737-8

Modèle N° : DIS-159

Fabricant

Carl-Benz-Straße 2

76761 Rulzheim

ALLEMAGNE

La version actualisée du mode d'emploi peut également être téléchargée comme fichier PDF sur notre page d'accueil, en suivant le lien : http://iuqr.de/97737-8
