| Type de produit | Câbles de démarrage |
| Marque | Ultimate Speed |
| Modèle | DIS 122 |
| Longueur des câbles | 2 x 3,5 m (chaque câble 3,5 m) |
| Tension nominale | 12 V / 24 V |
| Cylindrée maxi (essence) | 5500 cm³ |
| Cylindrée maxi (diesel) | 3000 cm³ |
| Protection | Protection contre les surtensions intégrée |
| Éclairage LED | 4 LED (une sur chaque borne) |
| Alimentation des LED | 8 piles bouton LR44 (2 par borne) |
| Poids | Environ 1 kg (estimation) |
| Sac de rangement inclus | Oui |
| Garantie | 3 ans |
| Service après-vente | info@tegro.ch, IAN 285861 |
| Nettoyage | Chiffon sec non pelucheux |
| Entretien | Ne pas immerger dans l'eau ou autre liquide |
| Sécurité | Respecter impérativement l'ordre de connexion et déconnexion |
| Mise au rebut | Recyclage selon réglementation locale |
FOIRE AUX QUESTIONS - DIS 122 ULTIMATE SPEED
Questions des utilisateurs sur DIS 122 ULTIMATE SPEED
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Câbles de démarrage au format PDF gratuitement ! Retrouvez votre notice DIS 122 - ULTIMATE SPEED et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DIS 122 de la marque ULTIMATE SPEED.
MODE D'EMPLOI DIS 122 ULTIMATE SPEED
Instructions d'utilisation et consignes de sécurité
DE AT CH
FR / BE Instructions d'utilisation et consignes de sécurité Page 13
Utilisation conforme à l'usage prévu Page 14
Contenu de livraison.... Page 14
Description des pièces.... Page 15
Caractéristiques.... Page 15
Instructions générales de sécurité.... Page 15
Consignes de sécurité relatives aux piles / aux piles rechargeables...... Page 16
Consignes de sécurité relatives au câble de démarrage.... Page 16
Utilisation du câble de démarrage
Connector Page 17
Démarrage Page 17
Déconnecter... Page 18
Garantie et s. a. v.
Déclaration de garantie — Page 19
Adresse du service après-vente...... Page 19
Fabricant...... Page 19

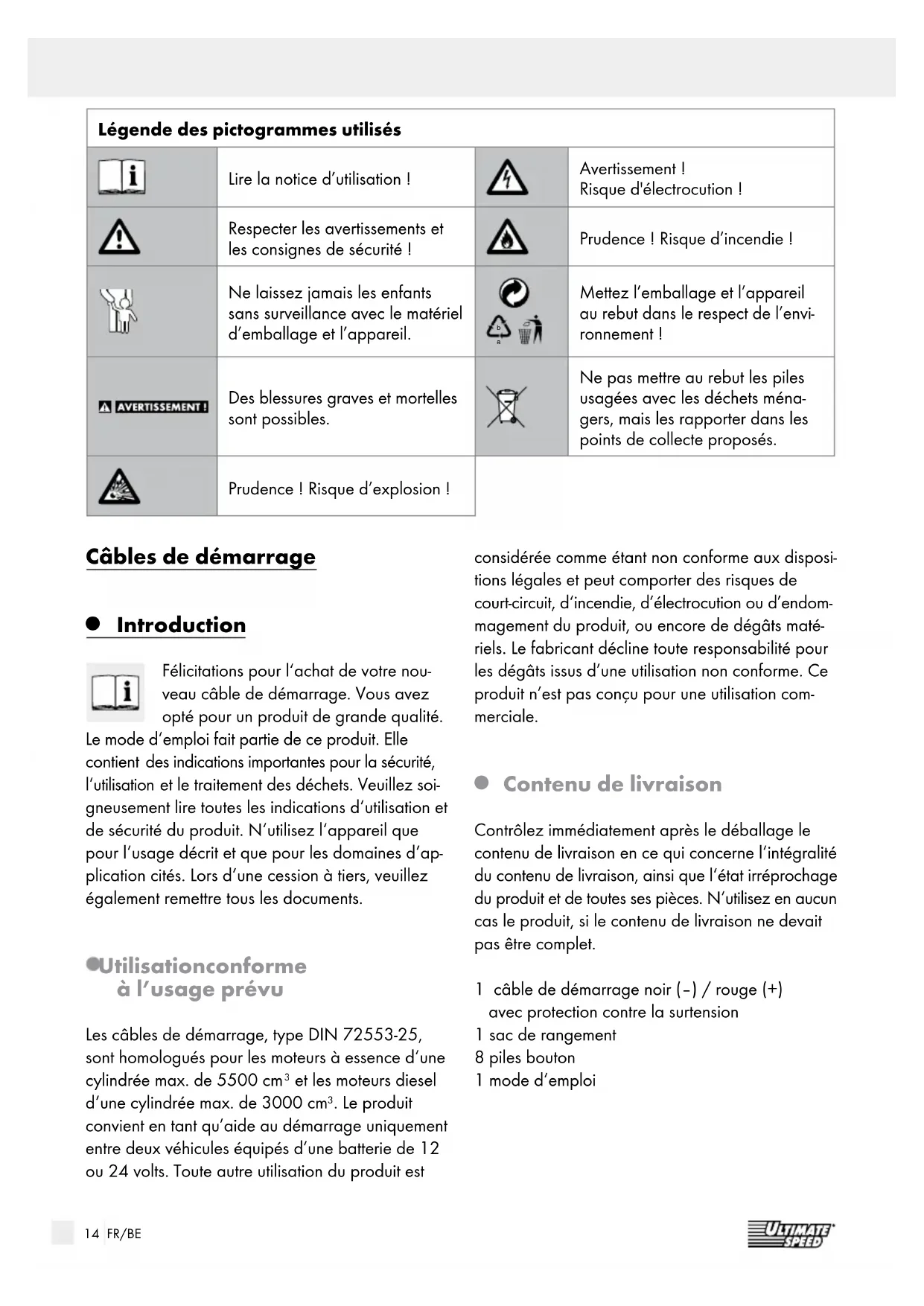

| Légende des pictogrammes utilisés | |||
 | Lire la notice d’utilisation ! |  | Avertissement !Risque d’électrocution ! |
 | Respecter les avertissements et les consignes de sécurité ! |  | Prudence ! Risque d’incendie ! |
 | Ne laissez jamais les enfants sans surveillance avec le matériel d’emballage et l’appareil. |  [IMAGE] | Mettez l’emballage et l’appareil au rebut dans le respect de l’environnement ! |
 TISSEMENT ! | Des blessures graves et mortelles sont possibles. |  | Ne pas mettre au rebut les piles usagées avec les déchets ménagers, mais les rapporter dans les points de collecte proposés. |
 | Prudence ! Risque d’explosion ! | ||
- Introduction
Félicitations pour l'achat de votre nouveau câble de démarrage. Vous avez opté pour un produit de grande qualité.
Le mode d'emploi fait partie de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et le traitement des déchets. Veuillez soigneusement lire toutes les indications d'utilisation et de sécurité du produit. N'utilisez l'appareil que pour l'usage décrit et que pour les domaines d'application cités. Lors d'une cession à tiers, veuillez également remettre tous les documents.
Utilisation conforme à l'usage prévu
Les câbles de démarrage, type DIN 72553-25, sont homologués pour les moteurs à essence d'une cylindrée max. de 5500 cm³ et les moteurs diesel d'une cylindrée max. de 3000 cm³. Le produit convient en tant qu'aide au démarrage uniquement entre deux véhicules équipés d'une batterie de 12 ou 24 volts. Toute autre utilisation du produit est
considérée comme étant non conforme aux dispositions légales et peut comporter des risques de court-circuit, d'incendie, d'électrocution ou d'endommagement du produit, ou encore de dégâts matériels. Le fabricant décline toute responsabilité pour les dégâts issus d'une utilisation non conforme. Ce produit n'est pas conçu pour une utilisation commerciale.
- Contenu de livraison
Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochable du produit et de toutes ses pièces. N'utilisez en aucun cas le produit, si le contenu de livraison ne devait pas être complet.
1 câble de démarrage noir (-) / rouge (+) avec protection contre la surtension
1 sac de rangement 8 piles bouton 1 mode d'emploi
Description des pièces
1 Câble de démarrage rouge (+) 1a Borne polaire avec LED rouge 1b Borne polaire avec LED rouge 2 Câble de démarrage noir (-) 2a Borne polaire avec LED noire 2b Borne polaire avec LED noire 3 Protection contre la surtension 4 Lumière LED 5 Interrupteur MARCHE/ARRÊT
A = Batterie déchargée
B = Batterie donneuse
Caractéristiques
Câble de démarrage avec pinces isolées :
pour moteurs à essence, 12 et 24 volts, jusqu'à
5500 cm³; pour les moteurs diesel, 12 et 24 volts, jusqu'à 3000 cm³
Éclairage LED sur l'ensemble des quatre bornes.
Respectivement deux piles bouton LR44 par borne.
Sécurité
Les dommages causés par le non-respect des instructions de ce mode d'emploi sont exclus de la garantie ! Le fabricant décline toute responsabilité pour les dommages indirects ! De même, toute responsabilité est déclinée pour les dommages matériels ou personnels causés par une manipulation incorrecte ou le non-respect des consignes de sécurité !
Instructions générales de sécurité
CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE !
DANA AVERTISSEMENT! GER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS
ÂGE ET LES ENFANTS ! Ne jamais laisser les enfants manipuler sans surveillance le matériel d'emballage. Risque d'étouffement. Tenir le produit à l'écart des enfants.
- Ce produit n'est pas un jouet et ne doit pas être manipulé par des enfants. Les enfants ne sont pas conscients des dangers liés à la manipulation de ce produit.
Avertissement! DANGER de MORT!
Tenir les enfants à l'écart de la zone de travail pendant l'usage du produit.
Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance que sous surveillance ou s'ils ont été instruits de l'utilisation sûre de cet appareil et des risques en découlant. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doit pas être effectué par un enfant sans surveillance.
EXPLOSION ! Ne pas utiliser le câble de démarrage dans un environnement explosif contenant des vapeurs, gaz ou poussières inflammables.
- Conserver ce mode d'emploi en vue d'une utilisation ultérieure. Si vous transmettez le produit à un tiers, délivrez également le mode d'emploi.
Danger de mort par électrocution
Avant chaque utilisation, contrôlez le bon état du câble de démarrage. Ne jamais utiliser le câble de démarrage si vous détectez le moindre endommagement.
AVERTISSEMENT ! Les câbles défectueux représentent un risque mortel d'électrocution. En cas d'endommagements, de réparations ou d'autres problèmes, veuillez contacter la filiale S. A. V. ou un électricien.
- Ne jamais ouvrir l'un des composants (câbles) électriques, ni insérer un objet dans ceux-ci. Ce type d'intervention représente un danger mortel d'électrocution.
Avertissement ! GARDER les PILES
La gestion peut causer des brûlures chimiques, une perforation des tissus mous et la mort. De graves brûlures peuvent apparaître dans les 2 heures suivant l'ingestion. Faire immédiatement appel à un médecin.
DANGER de MORT ! rangez les
piles / piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin !
rechargez jamais des piles non rechargeables. Ne court-circuitez pas les piles / piles rechargeables et / ou ne les ouvrez pas ! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.
- Ne jetez jamais des piles / piles rechargeables au feu ou dans l'eau.
- Ne pas soumettre les piles / piles rechargeables à une charge mécanique.
Risque de fuite des piles / piles rechargeables
Évitez d'exposer les piles / piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe aux rayons du soleil.
Évitez tout contact avec la peau, les yeux ou les muqueuses ! En cas de contact avec l'acide d'une pile, rincez la zone touchée à l'eau claire et consultez immédiatement un médecin !
PROTECTION ! Les piles / piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau. Vous devez donc porter des gants adéquats pour les manipuler.
En cas de fuite des piles / piles rechargeables, retirez-les aussitôt du produit pour éviter tout endommagement.
Utilisez uniquement des piles / piles rechargeables du même type. Ne mélangez pas des piles / piles rechargeables usées et neuves ! Retirez les piles / piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée.
Risque d'endommagement du produit
Exclusivement utiliser le type de pile / pile rechargeable spécifié. Insérez les piles / piles rechargeables conformément à l'indication de polarité (+) et (-) indiquée sur la pile / pile rechargeable et sur le produit. Nettoyez les contacts de la pile / pile rechargeable et du compartiment à pile avant d'insérer la pile ! Retirez immédiatement les piles / piles rechargeables usées du produit.
Consignes de sécurité relatives au câble de démarrage
La capacité de la batterie donneuse, par ex. 45 Ah (véhicule B), ne doit pas être considérablement inférieure à celle de la batterie en panne (véhicule A), sinon le véhicule ne pourra démarrer. Il existe un risque de surchauffe.
Seules des batteries de tension nominale identique (12 ou 24 volts) peuvent être reliées avec le câble de démarrage. Dans le cas contraire, il existe un risque de court-circuit et d'endommagement de l'électronique de bord ainsi que des composants électriques.
Les carrosseries des véhicules (véhicule A et B) ne doivent pas être en contact. Dans le cas contraire, il existe un risque de court-circuit.
RISQUE D'INCENDIE ! Tenir toute source d'inflammation (par ex. éclairage ouvert, cigares et cigarettes allumées ou étincelles électriques) à distance des batteries.
⚠️ PRUDENCE! RISQUES DE BLESSURES! RISQUE DE BLESSURES DES YEUX ! Ne pas se pencher au-dessus des batteries. L'électrolyte est liquide, même à basses températures et indépendamment du niveau de charge.
La batterie déchargée (véhicule A) ne doit pas être déconnectée de son réseau de bord lors du démarrage assisté. Avant de connecter le câble de démarrage, il convient de couper l'allumage des véhicules et de serrer leur frein à main. Si la boîte de vitesses est manuelle, mettez le levier en position neutre ; si la boîte est automatique, sur « P ». Placez les câbles de démarrage de manière à ce qu'ils ne puissent pas être happés par des pièces en rotation dans la zone du moteur.
Utilisation de la lumière LED
En cas de mauvaises conditions d'éclairage, les lumières LED 4 facilitent l'accrochage du câble de démarrage. Pour allumer la lumière LED 4, basculez l'interrupteur MARCHE/ARRÊT 5 sur (I). Pour éteindre la lumière LED 4, basculez l'interrupteur MARCHE/ARRÊT 5 sur (O). Dans chaque borne se trouvent respectivement deux piles bouton. Afin de les remplacer, retirez les vis qui se trouvent immédiatement sur l'interrupteur MARCHE/ARRÊT 5, et enlevez le couvercle en plastique. Lors de la mise en place des piles, veillez à respecter la polarité du pôle positif et du négatif.
Utilisation du câble de démarrage
Remarque : commencez par vérifier que les deux batteries, à savoir la batterie donneuse (véhicule B) et la batterie déchargée (véhicule A), ont une tension identique (12 ou 24 volts) et une capacité quasiment identique. Comparez les inscriptions sur les batteries !
Il ne faut en aucun cas connecter la borne polaire noire (-) au pôle négatif de la batterie déchargée, en raison du
risque de formation d'étincelles pouvant enflammer des gaz explosifs.
- Connectez le câble de démarrage rouge 1 avec la borne polaire rouge (+) 1a sur le pôle positif de la batterie déchargée (A).
- Connectez l'autre borne polaire 1b du câble de démarrage rouge 1 sur le pôle positif de la batterie donneuse (B).
- Connectez le câble de démarrage noir 2 avec la borne polaire noire (-) 2a sur le pôle négatif de la batterie donneuse (B).
- Connectez ensuite l'autre borne polaire 2b du câble de démarrage noir 2 à la masse du véhicule, par ex. sur la tresse de masse ou une autre pièce nue du bloc moteur du véhicule en panne (A).
Remarque : La pièce doit être le plus loin possible de la batterie de démarrage afin d'éviter l'ignition d'éventuel oxyhydrogène.
Remarque : Si la LED verte de la protection contre la surtension 3 est allumée, ce dispositif est actif et fonctionne. La protection contre la surtension absorbe d'éventuels pics de tension.
Démarrage
Après les branchements des câbles de démarrage, commencer par démarrer le moteur du véhicule avec la batterie donneuse, et faire tourner le moteur à régime moyen (voiture B). Démarrer ensuite le véhicule en panne (A).
Remarque : chaque tentative de démarrage ne devant pas excéder 15 secondes, faites une pause d'au moins une minute entre chaque tentative.
Si le démarrage échoue après plusieurs tentatives, consultez un garagiste.
Après le démarrage du véhicule en panne (voiture A), attendre 2 à 3 minutes, jusqu'à ce que le moteur tourne rond.
Déconnecter
Remarque : Les câbles de démarrage doivent être débranchés dans l'ordre inverse de leur branchement.
- Retirez de la borne polaire 2b du câble de démarrage noir 2 de la tresse de masse du véhicule en panne (A).
- Débranchez ensuite l'autre borne polaire 2a du câble de démarrage noir 2 du pôle négatif de la batterie donneuse (B).
- Débranchez ensuite dans l'ordre souhaité les deux bornes polaires 1a et 1b du câble de démarrage rouge 1 (A, B).
Lors du débranchement des câbles de démarrage, veiller à éviter tout contact avec les pièces en rotation des moteurs.
Remarque : Ne pas couper immédiatement le moteur du véhicule dépanné à l'aide du câble de démarrage. Le faire tourner un moment pour que la batterie se recharge par l'alternateur.
Avertissement! DANGER de MORT
PARÉLECTROCUTION ! Pour motifs de sécurité électrique, le câble de démarrage ne doit jamais être nettoyé avec de l'eau ou d'autres liquides, ni être immergé.
Après chaque usage, rangez les câbles de démarrage dans le sac de rangement pour protéger le produit contre l'humidité et les salissures.
Remarque : De préférence, il convient de toujours avoir le câble de démarrage dans le véhicule.
N'utilisez ni solvant, ni essence ou autre produit similaire. Dans le cas contraire, il existe un risque de dégâts matériels. Utilisez uniquement un chiffon sec non pelucheux pour le nettoyage.
Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales. Le «point vert» n'est pas valable en Allemagne.
Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abréviations (a) et des chiffres (b) ayant la signification suivante : 1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composites.
Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.
Les piles défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Retournez les piles et/ou le produit dans les dispositifs de collecte proposés.
Pollution de l'environnement par mise au rebut incorrecte des piles !
Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux.
Déclaration de garantie
Ce produit est garanti 3 ans. Conservez le bon de caisse à titre de preuve de votre achat. Cet appareil a été fabriqué avec soin et contrôlé consciencieusement avant de quitter nos usines. La garantie ne s'applique qu'aux vices de matériel et de fabrication dans le cas d'une utilisation correcte. La garantie est annulée en cas d'intervention sur le produit. Les droits vous revenant de par la loi ne sont pas limités par la présente garantie. Veuillez contacter le S. A. V. pour toute réclamation.
Adresse du service après-vente
Courrier électronique : info@tegro.ch
Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN 12345) au titre de preuves d'achat pour toute demande.
Réf.: 975366
Modèle N° : DIS 122
Fabricant
La version actualisée du mode d'emploi peut également être téléchargée comme fichier PDF sur notre page d'accueil, en suivant le lien :
