IAN 91449 - Câbles de démarrage ULTIMATE SPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Câbles de démarrage en aluminium
Marque	Ultimate Speed
Modèle	IAN 91449
Tension nominale	12 V / 24 V
Section du câble	25 mm²
Longueur totale	2 x 3,5 m
Matériau	Aluminium
Capacité moteur essence max	5 500 cm³
Capacité moteur diesel max	3 000 cm³
Homologation	DIN 72553-25
Contenu de la livraison	1 câble rouge (+), 1 câble noir (-), 1 sac de rangement, 1 mode d'emploi
Type de pince	Pinces isolées
Stockage	Dans le sac de rangement fourni, à l'abri de l'humidité
Garantie	3 ans
Nettoyage	Avec un chiffon sec non pelucheux ; ne pas utiliser d'eau ni de solvants
Utilisation prévue	Aide au démarrage entre deux véhicules avec batterie 12 V ou 24 V
Sécurité	Ne pas utiliser en atmosphère explosive ; vérifier l'état des câbles avant chaque usage ; respecter l'ordre de branchement
Entretien	Aucun entretien particulier ; ranger après chaque usage

FOIRE AUX QUESTIONS - IAN 91449 ULTIMATE SPEED

Quel type de batterie puis-je utiliser avec ces câbles de démarrage ?

Ces câbles sont conçus pour des batteries de 12 V ou 24 V uniquement. Vérifiez que la tension de la batterie donneuse et de la batterie déchargée est identique.

Quelle est la capacité moteur maximale supportée ?

Ils conviennent pour les moteurs à essence jusqu'à 5 500 cm³ et les moteurs diesel jusqu'à 3 000 cm³.

Comment brancher correctement les câbles de démarrage ?

1. Branchez la pince rouge (+) sur le pôle positif de la batterie déchargée.
2. Branchez l'autre pince rouge (+) sur le pôle positif de la batterie donneuse.
3. Branchez la pince noire (-) sur le pôle négatif de la batterie donneuse.
4. Branchez l'autre pince noire (-) sur une masse métallique du véhicule déchargé, loin de la batterie.

Quelle est la longueur des câbles ?

Chaque câble mesure 3,5 mètres, soit une longueur totale de 7 mètres.

Puis-je utiliser ces câbles en cas de pluie ?

Non, il est déconseillé d'utiliser les câbles sous la pluie ou dans un environnement humide en raison du risque d'électrocution. Utilisez-les uniquement par temps sec.

Que faire si le moteur ne démarre pas après plusieurs tentatives ?

Chaque tentative ne doit pas dépasser 15 secondes avec une pause d'au moins une minute. Si après plusieurs tentatives le moteur ne démarre pas, consultez un garagiste.

Comment entretenir les câbles de démarrage ?

Nettoyez-les avec un chiffon sec non pelucheux. Ne les immergez jamais dans l'eau et n'utilisez pas de solvants. Rangez-les dans le sac de rangement après usage.

Quelle est la garantie de ce produit ?

La garantie est de 3 ans. Conservez le ticket de caisse comme preuve d'achat. La garantie couvre les vices de matériel et de fabrication.

Les câbles sont-ils adaptés aux véhicules diesel ?

Oui, ils sont adaptés aux moteurs diesel jusqu'à 3 000 cm³, que ce soit en 12 V ou 24 V.

Puis-je connecter les câbles si les carrosseries des deux véhicules se touchent ?

Non, les carrosseries ne doivent pas être en contact, car cela pourrait provoquer un court-circuit. Assurez-vous qu'elles sont séparées.

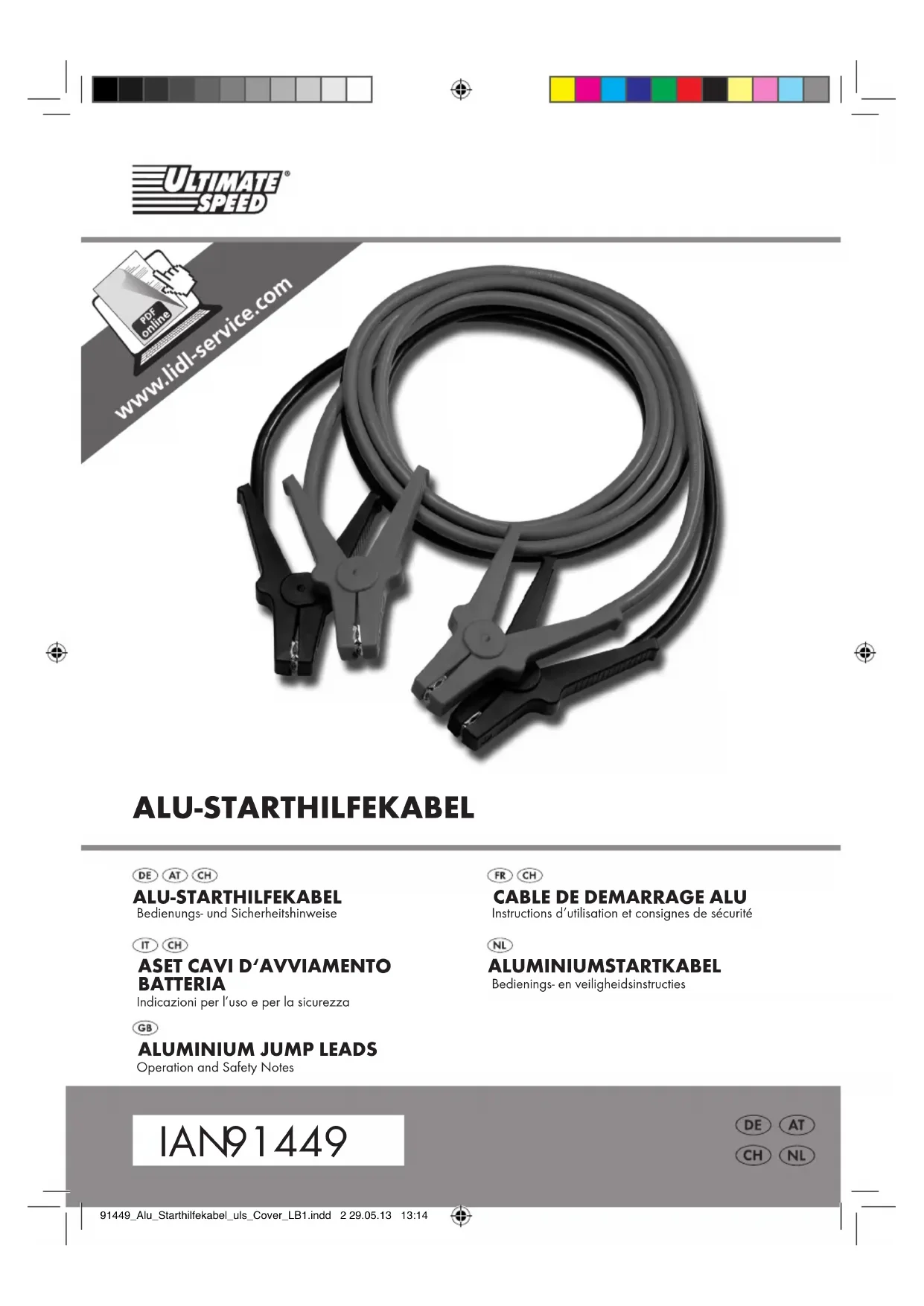

MODE D'EMPLOI IAN 91449 ULTIMATE SPEED

Instructions d'utilisation et consignes de sécurité

NL

ALUMINIUMSTARTKABEL

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

FR / CH Instructions d'utilisation et consignes de sécurité Page 9

Cable de demarrage alu

- Introduction

Félicitations pour l'achat de votre nouveau câble de démarrage alu. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Elle contient des indications importantes pour la sécurité, l'utilisation et le traitement des déchets. Veuillez soigneusement lire toutes les indications d'utilisation et de sécurité du produit. N'utilisez l'appareil que pour l'usage décrit et que pour les domaines d'application cités. Lors d'une cession à tiers, veuillez également remettre tous les documents.

- Utilisation conforme à l'usage prévu

Les câbles de démarrage alu, type DIN 72553-25, sont homologués pour les moteurs à essence d'une cylindrée max. de 5 500 cm ^3 et les moteurs diesel d'une cylindrée max. de 3 000 cm ^3 . Le produit convient en tant qu'aide au démarrage uniquement entre deux véhicules équipés d'une batterie de 12 ou 24 volts. Toute autre utilisation du produit est considérée comme étant non conforme aux dispositions légales et peut comporter des risques de court-circuit, d'incendie, d'électrocution ou d'endommagement du produit, ou encore de dégâts matériels. Le fabricant décline toute responsabilité pour les dégâts issus d'une utilisation non conforme. Ce produit n'est pas conçu pour une utilisation commerciale.

- Contenu de livraison

Contrôlez immédiatement après le déballage le contenu de livraison en ce qui concerne l'intégralité du contenu de livraison, ainsi que l'état irréprochage du produit et de toutes ses pièces. N'utilisez en aucun cas le produit, si le contenu de livraison ne devait pas être complet.

1 Câble de démarrage alu noir (-)
1 Câble de démarrage alu rouge (+)
1 Sac de rangement
1 Mode d'emploi

- Description des pièces

1 Câble de démarrage alu rouge (+)
2 Pince rouge
3 Câble de démarrage alu noir (-)
4 Pince noire

A = Batterie déchargée B = Batterie donneuse

Caractéristiques

Câble de démarrage alu 25 mm² avec pinces isolées : pour moteurs à essence, 12 et 24 volts, jusque 5500 cm³; pour moteurs diesel, 12 et 24 volts, jusque 3000 cm³ Longueur totale : 2 x 3,5 m

Sécurité

Les dommages causés par le non respect des instructions de ce mode d'emploi sont exclus de la garantie ! Le fabricant décline toute responsabilité pour les dommages indirects ! De même, toute responsabilité est déclinée pour les dommages matériels ou personnels causés par une manipulation incorrecte ou le non respect des consignes de sécurité !

- Instructions générales de sécurité

CONSERVER TOUTES LES CONSIGNES DE SÉCURITÉ ET INSTRUCTIONS POUR CONSULTATION ULTÉRIEURE !

DANA

AVERTISSEMENT!

GER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS

ÂGE ET LES ENFANTS ! Ne jamais laisser les

9 FR/CH

Sécurité / Utilisation du câble de démarrage alu

enfants manipuler sans surveillance le matériel d'emballage. Risque d'étouffement. Tenir le produit à l'écart des enfants.

Ce produit n'est pas un jouet et ne doit pas être manipulé par des enfants. Les enfants ne sont pas conscients des dangers liés à la manipulation de ce produit.

AVERTISSEMENT! DANGER DE MORT!

Tenir les enfants à l'écart de la zone de travail pendant l'usage du produit.

Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissance que sous surveillance ou s'ils ont été instruits de l'utilisation sûre de cet appareil et des risques en découlant. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doit pas être effectué par un enfant sans surveillance..

PRUDENCE ! RISQUE D'EX- PLOSION ! Ne pas utiliser le câble de démarrage alu dans un environne-

ment explosif contenant des vapeurs, gaz ou poussières inflammables.

Danger de mort par électrocution

Avant chaque utilisation, contrôler le bon état du câble de démarrage alu. Ne jamais utiliser le câble de démarrage alu si vous détectez le moindre endommagement.
ATTENTION ! Les câbles défectueux représentent un risque mortel d'électrocution. En cas d'endommagements, de réparations ou d'autres problèmes, veuillez contacter la filiale S.A.V. ou un électricien.
- Ne jamais ouvrir l'un des composants (câbles) électriques, ni insérer un objet dans ceux-ci. Ce type d'intervention représente un danger mortel d'électrocution.

• Consignes de sécurité relatives au câble de démarrage alu
  La capacité de la batterie donneuse, par ex. 45 Ah, (véhicule B) ne doit pas être considérablement inférieure à celle de la batterie en panne (véhicule A), sinon le véhicule ne pourra démarrer. Il existe un risque de surchauffe.
  Seules des batteries de tension nominale identique (12 ou 24 volts) peuvent être reliées avec le câble de démarrage alu. Dans le cas contraire, il existe un risque de court-circuit et d'endommagement de l'électronique de bord ainsi que des composants électriques.
  Les carrosseries des véhicules (véhicule A et B) ne doivent pas être en contact. Dans le cas contraire, il existe un risque de court-circuit.
  RISQUE D'INCENDIE ! Tenir

toute source d'inflammation (par ex. éclairage ouvert, cigares et cigarettes allumé(e)s ou étincelles électriques) à distance des batteries.

PRUDENCE! RISQUES DE BLESSURES! RISQUE DE BLESSURES DES YEUX ! Ne

pas se pencher au-dessus des batteries. L'électrolyte est liquide, même à basses températures et indépendamment du niveau de charge.

La batterie déchargée (véhicule A) ne doit pas être déconnectée de son réseau de bord lors du démarrage assisté.
Avant de connecter le câble de démarrage alu, il convient de couper l'allumage des véhicules et de serrer le frein à main. Si la boîte de vitesses est manuelle, mettez le levier en position neutre ; si la boîte est automatique, sur « P ».
Placez les câbles de démarrage alu de manière à ce qu'ils ne puissent pas être happés par des pièces en rotation dans la zone du moteur.

- Utilisation du câble de démarrage alu

Connector

Remarque : commencez par vérifier que les deux batteries, à savoir la batterie donneuse (véhicule B) et la batterie déchargée (véhicule A),

10 FR/CH

ULTIMATE SPEED

Utilisation des câbles de démarrage alu / Maintenance et entretien

ont une tension identique (12 ou 24 volts) et une capacité quasiment identique. Comparez les inscriptions sur les batteries !

1. Connecter le câble de démarrage alu rouge 1 avec la pince rouge (+) 2 sur le pôle positif de la batterie déchargée (A).
2. Connecter l'autre pince 2 du câble de dé-marrage alu rouge 1 sur le pôle positif de la batterie donneuse (B).
3. Connecter le câble de démarrage alu noir 3 avec la pince noire (-) 4 sur le pôle négatif de la batterie donneuse (B).
4. Connecter enfin l'autre pince 4 du câble de démarrage alu noir 3 à la masse du véhicule, par ex. sur la tresse de masse ou une autre pièce nue du bloc moteur du véhicule en panne (A).

Remarque : la pièce doit être le plus loin possible de la batterie afin d'éviter l'ignition d'éventuel gaz tonnant.

RISQUE D'EXPLOSION ! Il ne faut en aucun cas connecter le pôle négatif de la batterie déchargée en raison du risque de formation d'étincelles pouvant enflammer des gaz explosifs.

Démarrer

Après les branchements des câbles de démarrage alu, commencer par démarrer le moteur du véhicule avec la batterie donneuse (voiture B). Démarrer ensuite le véhicule en panne (A).

Remarque : chaque tentative de démarrage ne devant pas excéder 15 secondes, faites une pause d'au moins une minute entre chaque tentative. Si le démarrage échoue après plusieurs tentatives, consultez un garagiste.

Après le démarrage du véhicule en panne (voiture A), attendre 2 à 3 minutes, jusqu'à ce que le moteur tourne rond.

ULTIMATE SPEED

Déconnecter

Remarque : une fois le moteur démarré, allumer les consommateurs électriques tels que l'éclairage du véhicule ou le dégivrage de la lunette arrière pour éviter les pointes de tension.

Remarque : les câbles de démarrage alu doivent être débranchés dans l'ordre inverse de leur branchement.

1. Débrancher la pince 4 du câble de démarrage alu noir 3 de la masse du véhicule dépanné (A).
2. Débrancher ensuite l'autre pince 4 du câble de démarrage alu noir 3 du pôle négatif de la batterie donneuse (B).
3. et 4. Débrancher ensuite les deux pinces 2 du câble de démarrage alu rouge 1 (A, B), l'ordre n'est pas important.

Lors du débranchement des câbles de démarrage, veiller à éviter tout contact avec les pièces en rotation des moteurs.

Remarque : ne pas couper immédiatement le moteur alu du véhicule dépanné. Le faire tourner un moment pour que la batterie se recharge par l'alternateur.

● Maintenance et entretien

AVERTISSEMENT! DANGER DE MORT

PAR ÉLECTROCUTION ! Pour motifs de sécurité électrique, le câble de démarrage alu ne doit jamais être nettoyé avec de l'eau ou d'autres liquides, ni être immergé.

□ Après chaque usage, ranger les câbles de démarrage alu dans le sac de rangement pour les protéger contre l'humidité et les salissures.

Remarque : de préférence, il convient de toujours avoir les câbles de démarrage alu dans le véhicule.

N'utilisez ni solvant, ni essence ou autre produit similaire. Dans le cas contraire, il existe un risque de dégâts matériels.
Utilisez uniquement un chiffon sec non pelucheux pour le nettoyage.

11 FR/CH

Mise au rebut / Garantie et S.A.V.

- Mise au rebut

L'emballage se compose exclusivement de matières recyclables qui peuvent être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre mairie ou de l'administration municipale concernant les possibilités de mise au rebut des articles usés.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter le produit usé dans les ordures ménagères, mais le mettre au rebut de manière adéquate. Veuillez vous renseigner auprès des autorités responsables concernant les déchetteries et leurs horaires d'ouverture.

● Garantie et S.A.V.

- Déclaration de garantie

Indépendamment de la garantie commerciale sous-crite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

Ce produit est garanti 3 ans. Conservez le bon de caisse à titre de preuve de votre achat. Cet appareil a été fabriqué avec soin et contrôlé consciencieusement avant de quitter nos usines. La garantie ne s'applique qu'aux vices de matériel et de fabrication dans le cas d'une utilisation correcte. La garantie est annulée en cas d'intervention sur le produit. Les droits vous revenant de par la loi ne sont pas limités par la présente garantie. En cas de recours à la garantie, prenez contact par téléphone avec le point S.A.V.

- Adresse du service après-vente

Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN 12345) au titre de preuves d'achat pour toute demande.
