IAN 91449 - Starthilfekabel ULTIMATE SPEED - Kostenlose Bedienungsanleitung

Produkttyp	Aluminium-Starthilfekabel
Marke	Ultimate Speed
Modell	IAN 91449
Nennspannung	12 V / 24 V
Kabelquerschnitt	25 mm²
Gesamtlänge	2 x 3,5 m
Material	Aluminium
Max. Hubraum Benzin	5 500 cm³
Max. Hubraum Diesel	3 000 cm³
Zulassung	DIN 72553-25
Lieferumfang	1 rotes Kabel (+), 1 schwarzes Kabel (-), 1 Aufbewahrungstasche, 1 Bedienungsanleitung
Klemmentyp	Isolierte Klemmen
Lagerung	In der mitgelieferten Aufbewahrungstasche, vor Feuchtigkeit geschützt
Garantie	3 Jahre
Reinigung	Mit einem trockenen, fusselfreien Tuch; kein Wasser oder Lösungsmittel verwenden
Verwendungszweck	Starthilfe zwischen zwei Fahrzeugen mit 12 V- oder 24 V-Batterie
Sicherheit	Nicht in explosionsgefährdeter Atmosphäre verwenden; Kabel vor jedem Gebrauch auf Zustand prüfen; Anschlussreihenfolge beachten
Wartung	Keine besondere Wartung; nach jedem Gebrauch verstauen

Häufig gestellte Fragen - IAN 91449 ULTIMATE SPEED

Welchen Batterietyp kann ich mit diesen Starthilfekabeln verwenden?

Diese Kabel sind ausschließlich für 12 V oder 24 V Batterien ausgelegt. Stellen Sie sicher, dass die Spannung der Spenderbatterie und der entladenen Batterie identisch ist.

Was ist die maximale unterstützte Motorleistung?

Sie eignen sich für Benzinmotoren bis 5 500 cm³ und Dieselmotoren bis 3 000 cm³.

Wie schließe ich die Starthilfekabel richtig an?

1. Schließen Sie die rote Klemme (+) an den Pluspol der entladenen Batterie an.
2. Schließen Sie die andere rote Klemme (+) an den Pluspol der Spenderbatterie an.
3. Schließen Sie die schwarze Klemme (-) an den Minuspol der Spenderbatterie an.
4. Schließen Sie die andere schwarze Klemme (-) an eine Metallmasse des entladenen Fahrzeugs, fern der Batterie.

Wie lang sind die Kabel?

Jedes Kabel ist 3,5 Meter lang, also eine Gesamtlänge von 7 Metern.

Kann ich diese Kabel bei Regen verwenden?

Nein, es wird davon abgeraten, die Kabel bei Regen oder in feuchter Umgebung zu verwenden, aufgrund des Risikos eines Stromschlags. Verwenden Sie sie nur bei trockenem Wetter.

Was tun, wenn der Motor nach mehreren Versuchen nicht anspringt?

Jeder Versuch sollte 15 Sekunden nicht überschreiten, mit einer Pause von mindestens einer Minute. Wenn der Motor nach mehreren Versuchen nicht anspringt, wenden Sie sich an eine Werkstatt.

Wie pflege ich die Starthilfekabel?

Reinigen Sie sie mit einem trockenen, fusselfreien Tuch. Tauchen Sie sie niemals in Wasser und verwenden Sie keine Lösungsmittel. Bewahren Sie sie nach Gebrauch in der Aufbewahrungstasche auf.

Wie hoch ist die Garantie für dieses Produkt?

Die Garantie beträgt 3 Jahre. Bewahren Sie den Kassenbon als Kaufbeleg auf. Die Garantie deckt Material- und Verarbeitungsfehler ab.

Sind die Kabel für Dieselfahrzeuge geeignet?

Ja, sie sind für Dieselmotoren bis 3 000 cm³ geeignet, sowohl bei 12 V als auch bei 24 V.

Kann ich die Kabel anschließen, wenn sich die Karosserien der beiden Fahrzeuge berühren?

Nein, die Karosserien dürfen sich nicht berühren, da dies einen Kurzschluss verursachen könnte. Stellen Sie sicher, dass sie getrennt sind.

BEDIENUNGSANLEITUNG IAN 91449 ULTIMATE SPEED

Bedienungs- und Sicherheitshinweise

IT CH

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

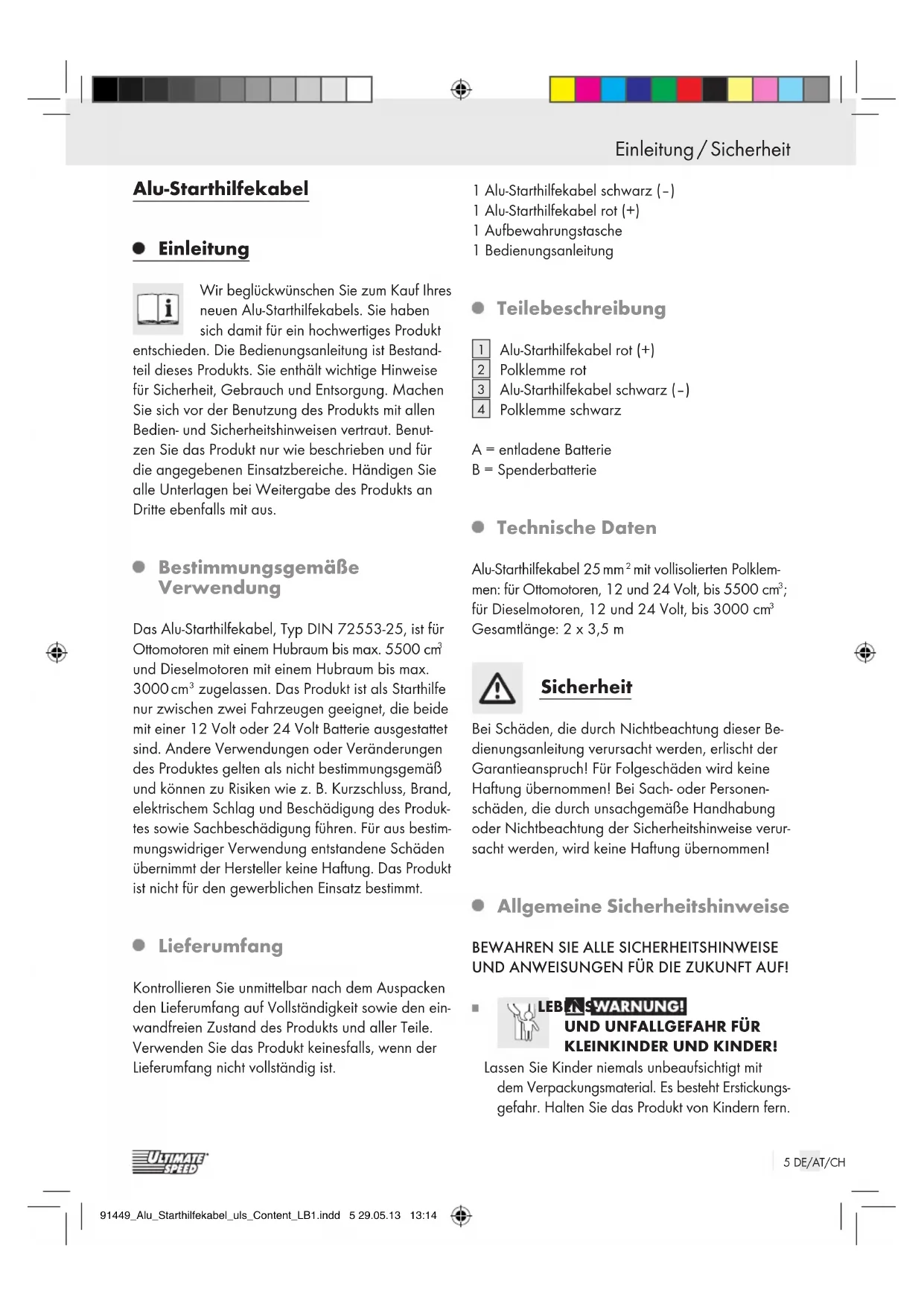

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 5

Einleitung / Sicherheit

Alu-Starthilfekabel

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Alu-Starthilfekabels. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Das Alu-Starthilfekabel, Typ DIN 72553-25, ist für Ottomotoren mit einem Hubraum bis max. 5500 cm ³ und Dieselmotoren mit einem Hubraum bis max. 3000 cm ³ zugelassen. Das Produkt ist als Starthilfe nur zwischen zwei Fahrzeugen geeignet, die beide mit einer 12 Volt oder 24 Volt Batterie ausgestattet sind. Andere Verwendungen oder Veränderungen des Produktes gelten als nicht bestimmungsgemäß und können zu Risiken wie z. B. Kurzschluss, Brand, elektrischem Schlag und Beschädigung des Produktes sowie Sachbeschädigung führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Verwenden Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Alu-Starthilfekabel schwarz (-)
1 Alu-Starthilfekabel rot (+)
1 Aufbewahrungstasche
1 Bedienungsanleitung

Teilebeschreibung

1 Alu-Starthilfekabel rot (+)
2 Polklemme rot
3 Alu-Starthilfekabel schwarz (-)
4 Polklemme schwarz

A = entladene Batterie

B = Spenderbatterie

- Technische Daten

Alu-Starthilfekabel 25 mm ² mit vollisolierten Polklemmen: für Ottomotoren, 12 und 24 Volt, bis 5500 cm ³ ; für Dieselmotoren, 12 und 24 Volt, bis 3000 cm ³ Gesamtlänge: 2 x 3,5 m

Sicherheit

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Allgemeine Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

LEBNSWARNUNG! UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern.

Sicherheit

Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit dem Produkt entstehen, nicht erkennen.

WARNING! LEBENSGEFAHR! Halten

Sie Kinder während des Gebrauchs des Produkts vom Arbeitsbereich fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

VORSICHT! EXPLOSIONSGE-

FAHR! Verwenden Sie das

Alu-Starthilfekabel nicht in

explosionsgefährdeter Umgebung, in der sich brennbare Dämpfe, Gase oder Stäube befinden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Gebrauch das Alu-Starthilfekabel auf etwaige Beschädigungen. Benutzen Sie das Alu-Starthilfekabel niemals, wenn Sie irgendwelche Beschädigungen feststellen.

⚠ VORSICHT! Beschädigte Leitungen bedeuten Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an dem Produkt an die Servicestelle oder eine Elektrofachkraft.

Öffnen Sie niemals eines der elektrischen Betriebsmittel (Leitungen) oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

- Sicherheitshinweise zum Alu-Starthilfekabel

Die Kapazität der stromgebenden Starterbatterie, z. B. 45 Ah, (Wagen B) darf nicht wesentlich unter der der entladenen Starterbatterie (Wagen A) liegen, sonst ist ein Starten des Fahrzeuges nicht möglich. Es besteht Überhitzungsgefahr.
Es dürfen nur Batterien gleicher Nennspannung (12 oder 24 Volt) mit dem Alu-Starthilfekabel verbunden werden. Andernfalls besteht Kurzschlussgefahr sowie die Gefahr der Beschädigung von Bordelektronik und elektrischen Komponenten.
Zwischen den Fahrzeugen (Wagen A und B) darf kein Karosseriekontakt bestehen oder hergestellt werden. Andernfalls besteht Kurzschlussgefahr.

BRANDGEFAHR! Halten Sie

Zündquellen (z. B. offenes Licht, brennende Zigarren, Zigaretten oder

elektrische Funken) von den Starterbatterien fern.

VORSICHT! VERLETZUNGSGEFAHR! RISIKO VON AUGENVERLETZUNGEN!

Nicht über Starterbatterien beugen. Der Elektrolyt ist auch bei niedrigen Temperaturen und unabhängig vom Ladezustand flüssig.

Die entladene Starterbatterie (Wagen A) darf beim Starthilfevorgang nicht vom dazugehören-den Bordnetz getrennt werden.
Die Zündungen der Fahrzeuge sind vor dem Anklemmen des Alu-Starthilfekabels auszuschalten und die Feststellbremse ist anzuziehen. Stellen Sie bei Schaltgetrieben den Schalthebel in die Leerlauf-Stellung, bei Automatikgetrieben den Wahlhebel auf „P“.
Legen Sie die Leitungen des Alu-Starthilfekabels so, dass diese nicht von drehenden Teilen im Motorraum erfasst werden können.

6 DE/AT/CH

ULTIMATE SPEED

Gebrauch des Alu-Starthilfekabels / Wartung und Pflege

- Gebrauch des Alu-Starthilfekabels

- Anklemmen

Hinweis: Überprüfen Sie zunächst, ob die beiden Batterien, Spenderbatterie (Wagen B) und entladene Batterie (Wagen A), die gleiche Spannung (12 oder 24 Volt) haben und von annähernd gleicher Kapazität sind. Vergleichen Sie die Aufdrucke auf den Batterien!

1. Klemmen Sie das rote Alu-Starthilfekabel 1 mit der roten Polklemme (+) 2 am Pluspol der entladenen Batterie (A) an.
2. Schließen Sie die andere Polklemme 2 des roten Alu-Starthilfekabels 1 am Pluspol der Spenderbatterie (B) an.
3. Klemmen Sie das schwarze Alu-Starthilfekabel 3 mit der schwarzen Polklemme (-) 4 am Minuspol der Spenderbatterie (B) an.
4. Schließen Sie dann die andere Polklemme 4 des schwarzen Alu-Starthilfekabels 3 an die Fahrzeugmasse, z. B. an Masseband oder einer anderen blanken Stelle am Motorblock des liegengebliebenen Fahrzeuges (A), an.

Hinweis: Die Stelle sollte sich soweit wie möglich entfernt von der Starterbatterie befinden, um das Zünden von möglicherweise entwickeltem Knallgas zu verhindern.

EXPLOSIONSGEFAHR! Schließen

Sie auf keinen Fall den Minuspol an die entladene Batterie an, da die

Gefahr des Funkenschlages besteht, bei dem sich explosive Gase entzünden können.

Starten

Starten Sie nach dem Anklemmen der Alu-Starthilfekabel zunächst den Motor des Fahrzeugs mit der Spenderbatterie (Wagen B). Starten Sie dann das liegengebliebene Fahrzeug (A).

Hinweis: Legen Sie nach jedem Startversuch, der nicht länger als 15 Sekunden dauern soll, eine Wartezeit von mindestens einer Minute ein. Bleibt der Startvorgang auch nach mehreren Versuchen erfolglos, suchen Sie eine Kfz-Werkstatt auf.

Warten Sie nach erfolgreichem Starten des lie- gengebliebenen Fahrzeugs (Wagen A) 2 bis 3 Minuten, bis der Motor einwandfrei läuft.

Abklemmen

Hinweis: Wenn der Motor gestartet ist, elektrische Verbraucher einschalten, z. B. Fahrzeugbeleuchtung oder Heckscheibenheizung, um Spannungsspitzen zu vermeiden.

Hinweis: Klemmen Sie das Alu-Starthilfekabel in umgekehrter Reihenfolge des Anklemmens ab.

1. Nehmen Sie die Polklemme 4 des schwarzen Alu-Starthilfekabels 3 vom Massestand des liegengebliebenen Fahrzeugs (A) ab.
2. Klemmen Sie dann die andere Polklemme 4 des schwarzen Alu-Starthilfekabels 3 vom Minuspol der Spenderbatterie ab (B).
3. und 4. Entfernen Sie nun in beliebiger Reihenfolge die beiden Polklemmen 2 des roten Alu-Starthilfekabels 1 (A, B).

Achten Sie beim Entfernen der Alu-Starthilfekabel darauf, dass diese nicht in Kontakt mit den drehenden Teilen der Motoren kommen.

Hinweis: Stellen Sie das mit Hilfe des Alu-Starter-kabels gestartete Fahrzeug nicht sofort wieder ab. Fahren Sie eine Weile, um die Batterie über die Lichtmaschine wieder aufzuladen.

● Wartung und Pflege

WARNING! LEBENSGEFAHR DURCH

STROMSCHLAG! Aus Gründen der elektrischen Sicherheit darf das Alu-Starthilfekabel niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

Wartung und Pflege/Entsorgung/Garantie und Service

Verstauen Sie das Alu-Starthilfekabel nach jedem Ihre gesetzlichen Rechte werden durch diese Ga-Gebrauch in die mitgelieferte Aufbewahrungs-tasche, um das Produkt vor Feuchtigkeit und Verschmutzung zu schützen.

Hinweis: Das Alu-Starthilfekabel sollte stets im Fahrzeug sicher mitgeführt werden.

• Serviceadresse

SPA SystemPartner GmbH & Co. KG

■ Verwenden Sie keine Lösungsmittel, Benzin o.ä. Benzstr. 1 Andernfalls besteht Gefahr der Sachbeschädigung. 76185 Karlsruhe Deutschland
□ Verwenden Sie zur Reinigung nur ein trockenes 0049/(0) 721/625 28 - 866 fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

SPA SystemPartner GmbH & Co.

Industriestr. 31

CH-8112

Otelfingen

0049/(0)721/62528-866

IAN 91449

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Hersteller

SPA SystemPartner GmbH & Co. KG

Benzstr. 1

76185 Karlsruhe

Deutschland

● Garantie und Service

Garantieerklärung

SPA SystemPartner GmbH & Co.

Industriestr. 31

CH-8112

Otelfingen

Wir gewähren 3 Jahre Garantie auf dieses Produkt. Bitte Kassenbon als Nachweis aufbewahren. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff.
