Produkttyp	Starthilfekabel
Marke	Ultimate Speed
Modell	DIS145
Verwendungszweck	Starthilfe zwischen Fahrzeugen mit 12-V- oder 24-V-Batterie
Kompatibilität Benzinmotor	Bis 5500 cm³
Kompatibilität Dieselmotor	Bis 3000 cm³
Nennspannung	12 V und 24 V
Kabellänge	2 x 3,5 m (7 m linear)
Kabelquerschnitt	DIN 72553-25 (25 mm²)
LED-Beleuchtung	In allen vier Klemmen integriert, schaltergesteuert
LED-Stromversorgung	8 Knopfzellen LR44 (2 pro Klemme)
Überspannungsschutz	Ja, mit grüner LED-Anzeige
Lieferumfang	1 schwarzes/rotes Starthilfekabel, 1 Aufbewahrungstasche, 8 Knopfzellen, 1 Bedienungsanleitung
Garantie	3 Jahre
Pflege	Reinigung mit einem trockenen Tuch; in der Aufbewahrungstasche aufbewahren
Sicherheit	Isolierung der Klemmen, Überspannungsschutz
Batterien austauschbar	Ja, Knopfzellen LR44
Reparierbarkeit	Nicht vom Benutzer reparierbar; Kundendienst kontaktieren
Kabeltyp	DIN 72553-25
Farbe	Rot (+) und Schwarz (-)

Häufig gestellte Fragen - DIS145 ULTIMATE SPEED

Wie schließe ich die Starthilfekabel richtig an?

1. Schließen Sie die rote Klemme (+) an den Pluspol der entladenen Batterie (A) an. 2. Schließen Sie die andere rote Klemme (+) an den Pluspol der Spenderbatterie (B) an. 3. Schließen Sie die schwarze Klemme (-) an den Minuspol der Spenderbatterie (B) an. 4. Schließen Sie die letzte schwarze Klemme (-) an die Masse des defekten Fahrzeugs (A) an, z. B. an ein blankes Metallteil des Motorblocks, entfernt von der Batterie. Halten Sie die Reihenfolge ein, um Funkenbildung zu vermeiden.

Welche Batteriespannung ist kompatibel?

Die Kabel sind für Batterien mit 12 V oder 24 V ausgelegt. Beide Batterien müssen die gleiche Nennspannung haben.

Kann ich dieses Kabel an einem Dieselmotor verwenden?

Ja, für Dieselmotoren bis 3000 cm³ mit einer 12-V- oder 24-V-Batterie.

Was tun, wenn die Überspannungsschutz-LED nicht leuchtet?

Wenn die grüne LED nach dem Anschließen nicht leuchtet, ist der Überspannungsschutz möglicherweise defekt. Überprüfen Sie die Anschlüsse und den Zustand der Batterien. Wenn das Problem weiterhin besteht, verwenden Sie die Kabel nicht und wenden Sie sich an den Kundendienst.

Wie wechsle ich die Batterien der Klemmen?

Entfernen Sie die Schrauben am EIN/AUS-Schalter, nehmen Sie den Kunststoffdeckel ab und tauschen Sie die Batterien unter Beachtung der Polarität aus. Verwenden Sie Knopfzellen LR44, zwei pro Klemme.

Kann ich die Kabel mit Wasser reinigen?

Nein, niemals Wasser oder Flüssigkeiten verwenden. Reinigen Sie nur mit einem trockenen fusselfreien Tuch. Tauchen Sie die Kabel nicht ein.

Wie lang ist die Garantiezeit?

Dieses Produkt hat eine Garantie von 3 Jahren ab Kaufdatum gegen Vorlage des Kassenbons.

Was tun, wenn der Motor nach mehreren Versuchen nicht anspringt?

Jeder Startversuch darf 15 Sekunden nicht überschreiten, mit einer Pause von mindestens einer Minute zwischen den Versuchen. Wenn der Motor nach mehreren Versuchen nicht anspringt, suchen Sie eine Werkstatt auf.

Sind die Kabel für den gewerblichen Gebrauch geeignet?

Nein, dieses Produkt ist nur für den privaten Gebrauch bestimmt, nicht für den gewerblichen Gebrauch.

Wie bewahre ich die Kabel nach Gebrauch auf?

Bewahren Sie die Kabel nach jedem Gebrauch in der mitgelieferten Aufbewahrungstasche auf, um sie vor Feuchtigkeit und Schmutz zu schützen. Es wird empfohlen, sie im Fahrzeug zu lassen.

BEDIENUNGSANLEITUNG DIS145 ULTIMATE SPEED

Legende der verwendeten Piktogramme......Seite 6

Einleitung......Seite 6

Bestimmungsgemäße Verwendung......Seite 6

Lieferumfang......Seite 6

Teilebeschreibung......Seite 6

Technische Daten......Seite 7

Sicherheit......Seite 7

Allgemeine Sicherheitshinweise....Seite 7

Sicherheitshinweise für Batterien / Akkus......Seite 8

Sicherheitshinweise zum Starthilfekabel....Seite 8

Gebrauch des LED-Lichts......Seite 9

Gebrauch des Starthilfekabels......Seite 9

Anklemmen......Seite 9

Starten......Seite 9

Abklemmen......Seite 9

Wartung und Pflege......Seite 10

Entsorgung......Seite 10

Garantie und Service......Seite 11

Garantieerklärung......Seite 11

Serviceadresse ...... Seite 11

Hersteller......Seite 11

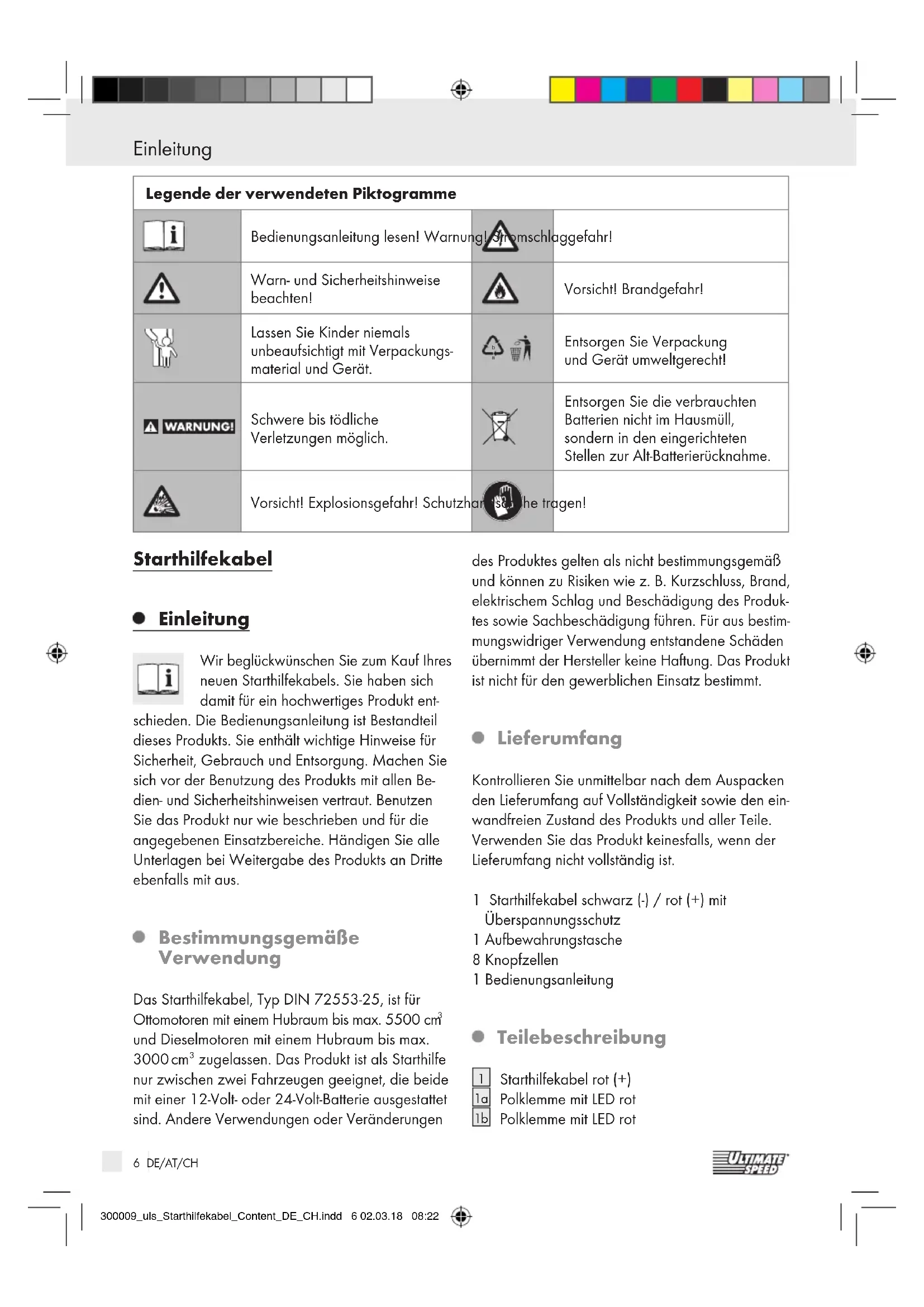

Einleitung

Legende der verwendeten Piktogramme
	Bedienungsanleitung lesen! Warnung! Stromschlaggefahr!
	Warn- und Sicherheitshinweise beachten!		Vorsicht! Brandgefahr!
	Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungs-material und Gerät.		Entsorgen Sie Verpackung und Gerät umweltgerecht!
WARNUNG!	Schwere bis tödliche Verletzungen möglich.		Entsorgen Sie die verbrauchten Batterien nicht im Hausmüll, sondern in den eingerichteten Stellen zur Alt-Batterierücknahme.
	Vorsicht! Explosionsgefahr! Schutzhansche tragen!

Starthilfekabel

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Starthilfekabels. Sie haben sich damit für ein hochwertiges Produkt ent-

schieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

Bestimmungsgemäße Verwendung

Das Starthilfekabel, Typ DIN 72553-25, ist für Ottomotoren mit einem Hubraum bis max. 5500 cm ^3 und Dieselmotoren mit einem Hubraum bis max. 3000 cm ^3 zugelassen. Das Produkt ist als Starthilfe nur zwischen zwei Fahrzeugen geeignet, die beide mit einer 12-Volt- oder 24-Volt-Batterie ausgestattet sind. Andere Verwendungen oder Veränderungen

des Produktes gelten als nicht bestimmungsgemäß und können zu Risiken wie z. B. Kurzschluss, Brand, elektrischem Schlag und Beschädigung des Produktes sowie Sachbeschädigung führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Verwenden Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Starthilfekabel schwarz (-) / rot (+) mit Überspannungsschutz
1 Aufbewahrungstasche
8 Knopfzellen
1 Bedienungsanleitung

- Teilebeschreibung

1 1a 1b

Starthilfekabel rot (+)

Polklemme mit LED rot

Polklemme mit LED rot

6 DE/AT/CH

ULTIMATE SPEED

leitung / Sicherheit

2 Starthilfekabel schwarz (-)
2a Polklemme mit LED schwarz
2b Polklemme mit LED schwarz
3 Überspannungsschutz
4 LED-Licht
5 EIN-/AUS-Schalter

A = entladene Batterie

B = Spenderbatterie

- Technische Daten

Starthilfekabel mit vollisolierten Polklemmen: für Ottomotoren, 12 und 24 Volt, bis 5500 cm³; für Dieselmotoren, 12 und 24 Volt, bis 3000 cm³ Gesamtlänge: 2 x 3,5 m LED-Beleuchtung an allen vier Klemmen. Jeweils zwei LR44 Knopfzellen pro Klemme.

Sicherheit

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Allgemeine Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

.EB 9 WARNUNG!

UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern.

Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefahren, die im Umgang mit dem Produkt entstehen, nicht erkennen.

WARNING! LEBENSGEFAHR!

Halten Sie Kinder während des Gebrauchs des Produkts vom Arbeitsbereich fern.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

VORSICHT! EXPLOSIONSGE-

FAHR! Verwenden Sie das Starthilfekabel nicht in explosionsgefährdeter Umgebung, in der sich brennbare Dämpfe, Gase oder Stäube befinden.

Bewahren Sie die Gebrauchsanweisung für den weiteren Gebrauch auf. Sollte dieses Produkt an Dritte weitergegeben werden, muss diese Gebrauchsanweisung mit ausgehändigt werden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Gebrauch das Starthilfekabel auf etwaige Beschädigungen. Benutzen Sie das Starthilfekabel niemals, wenn Sie irgendwelche Beschädigungen feststellen.

⚠️ WARNUNG! Beschädigte Leitungen bedeuten Lebensgefahr durch elektrischen Schlag.

Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an dem Produkt an die Servicestelle oder eine Elektrofachkraft.

- Öffnen Sie niemals eines der elektrischen Betriebsmittel (Leitungen) oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag.

7 DE/AT/CH

Sicherheit

Sicherheitshinweise für Batterien / Akkus

WARNING! BATTERIEN AUSSERHALB DER REICHWEITE VON KINDERN AUF-

BEWAHREN! Das Verschlucken kann chemische Verbrennungen, Perforation von Weichteilgewebe und den Tod verursachen. Schwere Verbrennungen können innerhalb von 2 Stunden nach dem Verschlucken auftreten. Sofort einen Arzt aufsuchen.

LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Sie nicht aufladbare Batterien nie- mals wieder auf. Schließen Sie Batterien / Akkus nicht kurz und / oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

■ Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser.
- Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens von Batterien / Akkus

Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spülen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE TRA-

GEN! Ausgelaufene oder beschädigte Batterien / Akkus können bei Berührung mit der Haut Verätzungen verursachen. Tragen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien / Akkus entfernen Sie diese sofort aus dem Produkt, um Beschädigungen zu vermeiden.
Verwenden Sie nur Batterien / Akkus des gleichen Typs. Mischen Sie nicht alte Batterien / Akkus mit neuen!

Entfernen Sie die Batterien / Akkus, wenn das Produkt längere Zeit nicht verwendet wird.

Risiko der Beschädigung des Produkts

■ Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
- Setzen Sie Batterien / Akkus gemäß der Polaritätskennzeichnung (+) und (-) an Batterie / Akku und des Produkts ein.
■ Reinigen Sie Kontakte an Batterie / Akku und im Batteriefach vor dem Einlegen!
■ Entfernen Sie erschöpfte Batterien / Akkus umgehend aus dem Produkt.

- Sicherheitshinweise zum Starthilfekabel

BRANDGEFAHR! Halten Sie

Die Kapazität der stromgebenden Starterbatterie, z. B. 45 Ah, (Wagen B) darf nicht wesentlich unter der entladenen Starterbatterie (Wagen A) liegen, sonst ist ein Starten des Fahrzeuges nicht möglich. Es besteht Überhitzungsgefahr.
Es dürfen nur Batterien gleicher Nennspannung (12 oder 24 Volt) mit dem Starthilfekabel verbunden werden. Andernfalls besteht Kurzschlussgefahr sowie die Gefahr der Beschädigung von Bordelektronik und elektrischen Komponenten.
Zwischen den Fahrzeugen (Wagen A und B) darf kein Karosseriekontakt bestehen oder hergestellt werden. Andernfalls besteht Kurzschlussgefahr.

Zündquellen (z. B. offenes Licht, brennende Zigarren, Zigaretten oder

elektrische Funken) von den Starterbatterien fern.

⚠ VORSICHT! VERLETZUNGSGEFAHR! RISIKO VON AUGENVERLETZUNGEN!

Nicht über Starterbatterien beugen. Der Elektrolyt ist auch bei niedrigen Temperaturen und unabhängig vom Ladezustand flüssig.

Die entladene Starterbatterie (Wagen A) darf beim Starthilfevorgang nicht vom dazugehören- den Bordnetz getrennt werden.
Die Zündungen der Fahrzeuge sind vor dem Anklemmen des Starthilfekabels auszuschalten und die Feststellbremse ist anzuziehen. Stellen

8 DE/AT/CH

ULTIMATE SPEED

Sicherheit/Gebrauch des LED-Lichts/Gebrauch des Starthilfekabels

Sie bei Schaltgetrieben den Schalthebel in die Leerlauf-Stellung, bei Automatikgetrieben den Wählhebel auf „P“.

Legen Sie die Leitungen des Starthilfekabels so, dass diese nicht von drehenden Teilen im Motorraum erfasst werden können.

- Gebrauch des LED-Lichts

Bei schlechten Lichtverhältnissen erleichtern die LED-Lichter 4 das Anklemmen des Starthilfe-kabels.
Zum Einschalten des LED-Lichts stellen Sie den EIN-/AUS-Schalter 5 auf (1). Zum Ausschalten des LED-Lichts 4 stellen Sie den EIN-/AUS-Schalter 5 auf (0).
In jeder Klemme befinden sich jeweils zwei Knopfzellen. Um diese auszutauschen, entfernen Sie die Schrauben, welche unmittelbar am EIN-/AUS-Schalter 5 angebracht sind und nehmen Sie die Plastikabdeckung ab.
Achten Sie beim Einsetzen auf die richtige Positionierung der Plus- und Minuspole.

- Gebrauch des Starthilfekabels

- Anklemmen

Hinweis: Überprüfen Sie zunächst, ob die beiden Batterien, Spenderbatterie (Wagen B) und entladene Batterie (Wagen A), die gleiche Spannung (12 oder 24 Volt) haben und von annähernd gleicher Kapazität sind. Vergleichen Sie die Aufdrucke auf den Batterien!

EXPLOSIONSGEFAHR! Schließen

Sie auf keinen Fall die schwarze Polklemme (-) an den Minuspol der

entladenen Batterie an, da die Gefahr des Funkenschlages besteht, bei dem sich explosive Gase entzünden können.

1. Klemmen Sie das rote Starthilfekabel 1 mit der roten Polklemme (+) 1 a am Pluspol der entladenen Batterie (A) an.

2. Schließen Sie die andere Polklemme 1b des roten Starthilfekabels 1 am Pluspol der Spenderbatterie (B) an.

3. Klemmen Sie das schwarze Starthilfekabel 2 mit der schwarzen Polklemme (-) 2a am Minuspol der Spenderbatterie (B) an.
4. Schließen Sie dann die andere Polklemme 2b des schwarzen Starthilfekabels 2 an die Fahrzeugmasse, z. B. an Masseband oder einer anderen blanken Stelle am Motorblock des liegengebliebenen Fahrzeuges (A), an.

Hinweis: Die Stelle sollte sich soweit wie möglich entfernt von der Starterbatterie befinden, um das Zünden von möglicherweise entwickeltem Knallgas zu verhindern.

Hinweis: Leuchtet die grüne LED des Überspannungsschutz 3, ist dieser aktiv und funktioniert. Der Überspannungsschutz absorbiert eventuelle Spannungsspitzen.

- Starten

Starten Sie nach dem Anklemmen der Starthilfekabel zunächst den Motor des Fahrzeugs mit der Spenderbatterie und bringen Sie ihn auf mittlere Drehzahl (Wagen B). Starten Sie dann das liegengebliebene Fahrzeug (A).

Hinweis: Legen Sie nach jedem Startversuch, der nicht länger als 15 Sekunden dauern soll, eine Wartezeit von mindestens einer Minute ein. Bleibt der Startvorgang auch nach mehreren Versuchen erfolglos, suchen Sie eine Kfz-Werkstatt auf.

Warten Sie nach erfolgreichem Starten des lie- gengebliebenen Fahrzeugs (Wagen A) 2 bis 3 Minuten, bis der Motor einwandfrei läuft.

Abklemmen

Hinweis: Klemmen Sie das Starthilfekabel in umgekehrter Reihenfolge des Anklemmens ab.

Gebrauch des Starthilfekabels/Wartung und Pflege/Entsorgung

1. Nehmen Sie die Polklemme 2b des schwarzen Starthilfekabels 2 vom Masseband des liegengebliebenen Fahrzeugs (A) ab.
2. Klemmen Sie dann die andere Polklemme 2a des schwarzen Starthilfekabels 2 vom Minuspol der Spenderbatterie ab (B).
3. Entfernen Sie nun in beliebiger Reihenfolge die beiden Polklemmen 1a und 1b des roten Starthilfekabels 1 (A, B).
   Achten Sie beim Entfernen der Starthilfekabel darauf, dass diese nicht in Kontakt mit den drehenden Teilen der Motoren kommen.

Hinweis: Stellen Sie das mit Hilfe des Starthilfekabels gestartete Fahrzeug nicht sofort wieder ab. Fahren Sie eine Weile, um die Batterie über die Lichtmaschine wieder aufzuladen.

● Wartung und Pflege

WARNING! LEBENSGEFAHR DURCH

STROMSCHLAG! Aus Gründen der elektrischen Sicherheit darf das Starthilfekabel niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden.

Verstauen Sie das Starthilfekabel nach jedem Gebrauch in die mitgelieferte Aufbewahrungstasche, um das Produkt vor Feuchtigkeit und Verschmutzung zu schützen.

Hinweis: Das Starthilfekabel sollte stets im Fahrzeug sicher mitgeführt werden.

Verwenden Sie keine Lösungsmittel, Benzin o. ä. Andernfalls besteht Gefahr der Sachbeschädigung.
□ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycelt werden. Geben Sie Batterien und / oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.

10 DE/AT/CH

ULTIMATE SPEED

● Garantie und Service

Garantieerklärung

Wir gewähren 3 Jahre Garantie auf dieses Produkt. Bitte Kassenbon als Nachweis aufbewahren. Das Produkt wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler bei sachgemäßer Verwendung. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle in Verbindung setzen.

• Serviceadresse

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2 DE-76829 Landau/Pfalz GERMANY

E-Mail: [e-mail]

IAN 300009

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

IU-Art.-No.: 97537 Model-No.: DIS-145

Hersteller

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2 DE-76829 Landau/Pfalz GERMANY

Die aktuellste Version der Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage unter dem Link: http://iuqr.de/97537 herunter geladen werden.
