DIS145 - Cavi di avviamento ULTIMATE SPEED - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cavi di avviamento
Marca	Ultimate Speed
Modello	DIS145
Uso previsto	Aiuto all'avviamento tra veicoli con batteria 12 V o 24 V
Compatibilità motore a benzina	Fino a 5500 cm³
Compatibilità motore diesel	Fino a 3000 cm³
Tensione nominale	12 V e 24 V
Lunghezza dei cavi	2 x 3,5 m (7 m lineari)
Sezione dei cavi	DIN 72553-25 (25 mm²)
Illuminazione LED	Integrato nelle quattro pinze, controllato da interruttore
Alimentazione LED	8 pile a bottone LR44 (2 per pinza)
Protezione contro la sovratensione	Sì, con spia LED verde
Contenuto della confezione	1 cavo di avviamento nero/rosso, 1 borsa portaoggetti, 8 pile a bottone, 1 manuale di istruzioni
Garanzia	3 anni
Manutenzione	Pulire con un panno asciutto; riporre nella borsa portaoggetti
Sicurezza	Isolamento delle pinze, protezione contro la sovratensione
Pile sostituibili	Sì, pile a bottone LR44
Riparabilità	Non riparabile dall'utente; contattare il servizio clienti
Tipo di cavo	DIN 72553-25
Colore	Rosso (+) e Nero (-)

Domande frequenti - DIS145 ULTIMATE SPEED

Come collegare correttamente i cavi di avviamento?

1. Collegare la pinza rossa (+) al polo positivo della batteria scarica (A). 2. Collegare l'altra pinza rossa (+) al polo positivo della batteria donatrice (B). 3. Collegare la pinza nera (-) al polo negativo della batteria donatrice (B). 4. Collegare l'ultima pinza nera (-) alla massa del veicolo in panne (A), ad esempio su una parte metallica nuda del blocco motore, lontano dalla batteria. Rispettare l'ordine per evitare scintille.

Quale tensione della batteria è compatibile?

I cavi sono progettati per batterie da 12 V o 24 V. Entrambe le batterie devono avere la stessa tensione nominale.

Posso usare questo cavo su un motore diesel?

Sì, per motori diesel fino a 3000 cm³ con batteria da 12 V o 24 V.

Cosa fare se la LED di protezione contro la sovratensione non si accende?

Se la LED verde non si accende dopo il collegamento, la protezione contro la sovratensione potrebbe essere difettosa. Verificare i collegamenti e lo stato delle pile. Se il problema persiste, non utilizzare i cavi e contattare il servizio clienti.

Come sostituire le pile delle pinze?

Rimuovere le viti sull'interruttore ON/OFF, rimuovere il coperchio in plastica, quindi sostituire le pile rispettando la polarità. Utilizzare pile a bottone LR44, due per pinza.

Posso pulire i cavi con acqua?

No, non utilizzare mai acqua o liquidi. Pulire solo con un panno asciutto che non lascia pelucchi. Non immergere i cavi.

Qual è la durata della garanzia?

Questo prodotto ha una garanzia di 3 anni dalla data di acquisto, previa presentazione dello scontrino.

Cosa fare se il motore non si avvia dopo diversi tentativi?

Ogni tentativo di avviamento non deve superare i 15 secondi, con una pausa di almeno un minuto tra ogni tentativo. Se dopo diversi tentativi il motore non si avvia, consultare un meccanico.

I cavi sono adatti per uso commerciale?

No, questo prodotto è destinato solo ad uso privato, non ad uso commerciale.

Come riporre i cavi dopo l'uso?

Dopo ogni utilizzo, riporre i cavi nella borsa portaoggetti in dotazione per proteggerli da umidità e sporco. Si consiglia di tenerli nel veicolo.

MANUALE UTENTE DIS145 ULTIMATE SPEED

Legenda dei pittogrammi utilizzati....Pagina 22

Introduzione....Pagina 22

Utilizzo secondo la destinazione d'uso....Pagina 22

Volume della fornitura ...... Pagina 22

Descrizione dei componenti....Pagina 23

Dati tecnici....Pagina 23

Sicurezza ...... Pagina 23

Avvertenze generali di sicurezza....Pagina 23

Avvertenze di sicurezza per batterie/ accumulatori ...... Pagina 24

Avvertenze di sicurezza per cavi di avviamento ...... Pagina 24

Uso della luce a LED....Pagina 25

Uso dei cavi di avviamento ...... Pagina 25

Collegamento....Pagina 25

Avviamento....Pagina 25

Scollegamento ...... Pagina 26

Manutenzione e cura....Pagina 26

Garanzia e assistenza....Pagina 27

Dichiarazione di garanzia ...... Pagina 27

Indirizzo assistenza clienti....Pagina 27

Produttore ...... Pagina 27

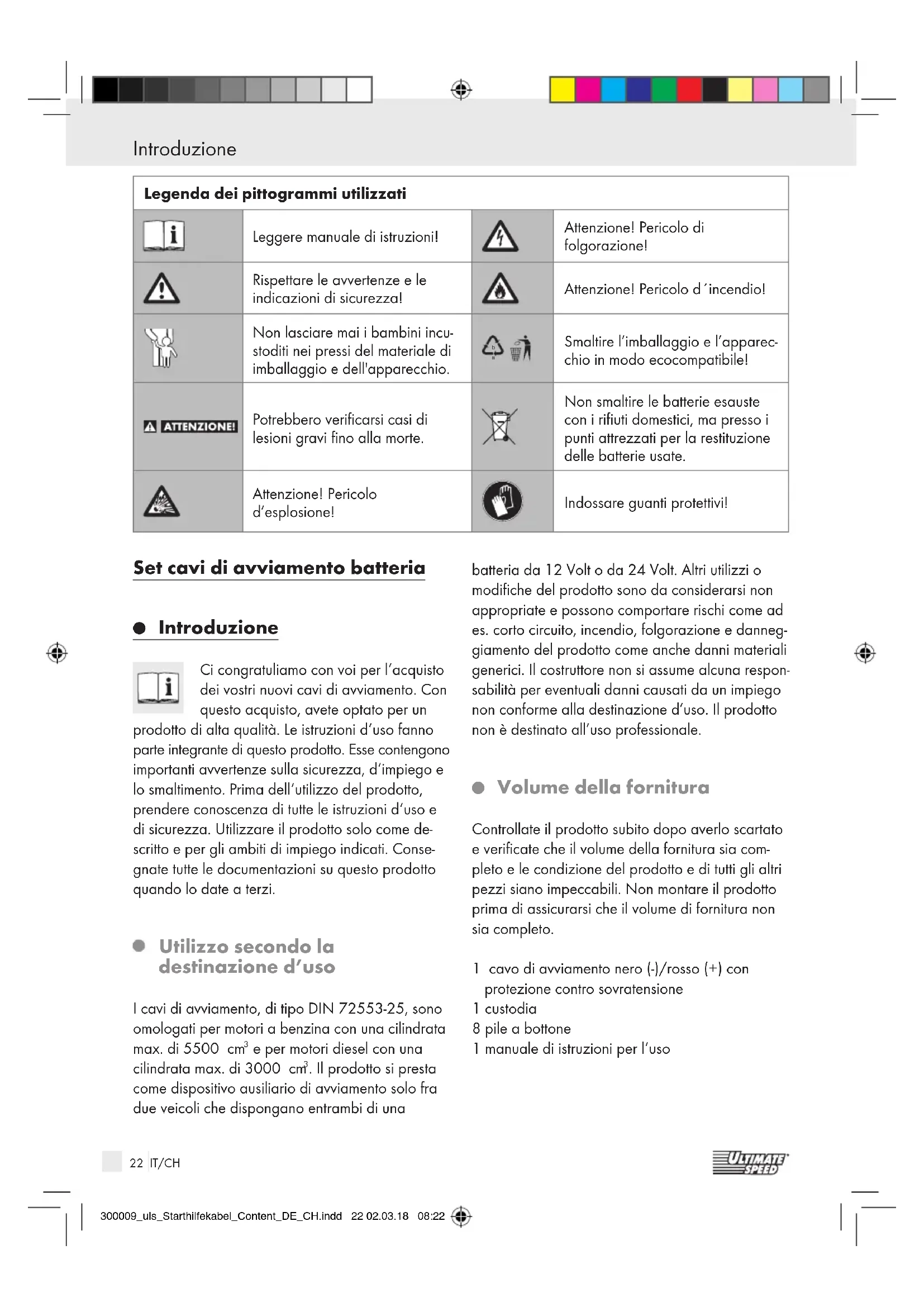

Introduzione

Legenda dei pittogrammi utilizzati
	Leggere manuale di istruzioni!		Attenzione! Pericolo di folgorazione!
	Rispettare le avvertenze e le indicazioni di sicurezza!		Attenzione! Pericolo d'incendio!
	Non lasciare mai i bambini incustoditi nei pressi del materiale di imballaggio e dell'apparecchio.		Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
ATTENZIONE!	Potrebbero verificarsi casi di lesioni gravi fino alla morte.		Non smaltire le batterie esauste con i rifiuti domestici, ma presso i punti attrezzati per la restituzione delle batterie usate.
	Attenzione! Pericolo d'esplosione!		Indossare guanti protettivi!

Set cavi di avviamento batteria

- Introduzione

Ci congratuliamo con voi per l'acquisto dei vostri nuovi cavi di avviamento. Con questo acquisto, avete optato per un

prodotto di alta qualità. Le istruzioni d'uso fanno parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, d'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e di sicurezza. Utilizzare il prodotto solo come descritto e per gli ambiti di impiego indicati. Consegnate tutte le documentazioni su questo prodotto quando lo date a terzi.

- Utilizzo secondo la destinazione d'uso

I cavi di avviamento, di tipo DIN 72553-25, sono omologati per motori a benzina con una cilindrata max. di 5500 cm³ e per motori diesel con una cilindrata max. di 3000 cm³. Il prodotto si presta come dispositivo ausiliario di avviamento solo fra due veicoli che dispongano entrambi di una

batteria da 12 Volt o da 24 Volt. Altri utilizzi o modifiche del prodotto sono da considerarsi non appropriate e possono comportare rischi come ad es. corto circuito, incendio, folgorazione e danneggiamento del prodotto come anche danni materiali generici. Il costruttore non si assume alcuna responsabilità per eventuali danni causati da un impiego non conforme alla destinazione d'uso. Il prodotto non è destinato all'uso professionale.

• Volume della fornitura

Controllate il prodotto subito dopo averlo scartato e verificate che il volume della fornitura sia completo e le condizione del prodotto e di tutti gli altri pezzi siano impeccabili. Non montare il prodotto prima di assicurarsi che il volume di fornitura non sia completo.

1 cavo di avviamento nero (-)/rosso (+) con protezione contro sovratensione
1 custodia
8 pile a bottone
1 manuale di istruzioni per l'uso

Introduzione / Sicurezza

- Descrizione dei componenti

1 Cavo di avviamento rosso (+)
1a Morsetto con LED rosso
1b Morsetto con LED rosso
2 Cavo di avviamento nero (-)
2a Morsetto con LED nero
2b Morsetto con LED nero
3 Protezione contro sovratensione
4 Luce a LED
5 Interruttore ON/OFF

A = batteria scarica
B = batteria di soccorso

• Dati tecnici

Cavi di avviamento con morsetti completamente isolati: per motori a benzina, 12 e 24 Volt, fino a 5500 cm³; per motori diesel, 12 e 24 Volt, fino a 3000 cm³

Lunghezza totale: 2 x 3,5 m

Illuminazione a LED su tutti e quattro i morsetti. Rispettivamente due pile a botone LR44 per ogni morsetto.

Sicurezza

In caso di danni derivati dall'inosservanza delle presenti istruzioni d'uso decade ogni garanzia! Il produttore non si assume alcuna responsabilità per danni conseguenti! Inoltre il produttore non è responsabile per danni alle cose o alle persone derivati dall'utilizzo scorretto o dall'inosservanza delle indicazioni di sicurezza!

- Avvertenze generali di sicurezza

CONSERVARE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI PER EVENTUALI NECESSITÀ FUTURE!

■

PERLO A TENZIONE!

DI MORTE E INCIDENTI PER BAMBINI E INFANTI! Non

lasciare mai i bambini senza sorveglianza con il materiale per imballaggio. Sussiste il pericolo di soffocamento. Tenere il prodotto fuori dalla portata dei bambini.

- Questo prodotto non è un giocattolo, non deve trovarsi alla portata dei bambini. I bambini non sono in grado di riconoscere i pericoli derivanti dall'utilizzo del prodotto.

ATTENZIONE! PERICOLO DI MORTE!

Durante l'utilizzo del prodotto tenere lontani i bambini dalla zona di lavoro.

Quest'apparecchio può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasciare che i bambini giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini senza supervisione.

B

ATTENZIONE! PERICOLO DI

ESPLOSIONE! Non utilizzare i

cavi di avviamento in ambienti a rischio di esplosione in cui si trovano vapori, gas o polveri infiammabili.

Conservare le istruzioni per un utilizzo successivo. Nel caso in cui il prodotto dovesse essere spedito a terzi, l'istruzione deve essere altrettanto consegnata.

Pericolo di morte per scossa elettrica

■ Prima di ogni utilizzo controllare che i cavi di avviamento non presentino eventuali danni. Non utilizzare mai i cavi di avviamento se si osserva la presenza di qualsiasi danno.

ATTENZIONE! I cavi danneggiati comportano il pericolo di morte per scossa elettrica. In caso di danni, necessità di riparazioni o altri problemi del prodotto, rivolgersi al centro di assistenza o a un elettricista.

Non aprire in nessun caso uno dei dispositivi elettrici (cavi) e non inserire nessun oggetto al

ULTIMATE SPEED

23 IT/CH

Sicurezza

loro interno. Interventi di questo tipo comportano il pericolo di morte per scossa elettrica.

Avvertenze di sicurezza per batterie / accumulatori

ATTENZIONE! TENERE LE BATTERIE LONTANO DALLA PORTATA DEI BAM-

BINI! L'ingestione può provocare bruciature chimiche, perforazioni ai tessuti delle parti molli e la morte. Gravi bruciature possono apparire dopo 2 ore dall'ingestione. Consultare subito un medico.

■ PERICOLO DI MORTE! Tenere le batterie / gli accumulatori fuori dalla portata dei bambini. In caso di ingerimento consultare subito un medico!

PERICOLO DI ESPLOSIONE!

Non ricaricare mai batterie non ricaricabili. Non cortocircuitare e / o

aprire le batterie o gli accumulatori. Ne conseguirebbe un rischio di incendio, surriscaldamento o scoppio.

Non gettare mai le batterie / gli accumulatori nel fuoco o in acqua.
Non esercitare alcuna pressione meccanica sulle batterie/sugli accumulatori.

Rischio di perdita di liquido dalle batterie / dagli accumulatori

Evitare condizioni e temperature estreme che possano ripercuotersi sulle batterie / sugli accumulatori, quali ad esempio la vicinanza a termosifoni o l'irraggiamento solare diretto.
Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie sciacquare le aree interessate con acqua corrente e consultare immediatamente un medico!

INDOSSARE GUANTI PROTET-

TIVI! Batterie e accumulatori dan- neggiati o che presentano perdite possono corrodere la pelle in caso di contatto. Pertanto, in questo caso indossare sempre guanti di protezione adatti.

• Nel caso di perdita di liquido delle batterie / degli accumulatori, rimuoverli subito dal prodotto per evitare danneggiamenti.
  Utilizzare solamente batterie / gli accumulatori dello stesso tipo. Non mischiare le batterie / gli accumulatori vecchi con quelli nuovi!
  Rimuovere le batterie / gli accumulatori, quando il prodotto non viene utilizzato a lungo.

Rischio di danneggiamento del prodotto

Utilizzare esclusivamente il tipo di batterie / di accumulatori indicato!
Inserire le batterie / gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria / sull'accumulatore del prodotto.
Pulire i contatti della batteria / dell'accumulatore e del vano portabatterie prima dell'inserimento!
Rimuovere immediatamente le batterie / gli accumulatori esausti dal prodotto.

- Avvertenze di sicurezza per cavi di avviamento

La capacità della batteria di soccorso, p.e. 45 Ah, (veicolo B) non deve essere notevolmente inferiore a quella della batteria scarica (veicolo A), altrimenti non è possibile avviare il veicolo. Sussiste pericolo di surriscaldamento.
Ai cavi di avviamento devono essere collegate solo batterie che hanno la stessa tensione nominale (12 o 24 Volt). In caso contrario vi è pericolo di cortocircuito e pericolo di danneggiamento dell'elettronica di bordo e dei componenti elettronici.
Tra i veicoli (veicoli A e B) non deve esserci e non deve essere prodotto nessun contatto delle carrozzerie. In caso contrario sussiste pericolo di cortocircuito.

PERICOLO D'INCENDIO! Te-

nere lontano fonti di accensione (p.e. fiamme aperte, sigari e sigarette accesi, scintille elettriche) dalle batterie di avviamento.

24 IT/CH

ULTIMATE SPEED

Sicurezza / Uso della luce a LED / Uso dei cavi di avviamento

PRUDENZA! PERICOLO DI INFORTUNIO! RISCHIO DI LESIONI AGLI OC-

CHI! Non piegarsi sulle batterie di avviamento. L'elettrolita è liquido anche a temperature basse e indipendentemente dallo stato di carica.

Durante la procedura con il dispositivo ausiliario di avviamento, la batteria di avviamento scarica (veicolo A) non deve essere separata dal rispettivo circuito di bordo.
Prima di collegare i cavi di avviamento, disinserire l'accensione dei veicoli e inserire il freno a mano. In caso di cambio manuale mettere in folle la leva del cambio, in caso di cambio automatico posizionare la leva su „P”.
■ Posizionare i fili dei cavi di avviamento in modo che non possano essere trascinati da componenti rotanti nel vano motore.

- Uso della luce a LED

In caso di pessima luminosità, le luci a LED 4 facilitano il collegamento dei cavi di avviamento.
☐ Per accendere la luce a LED 4 impostare l'interruttore ON/OFF 5 su (1). Per spegnere la luce a LED 4 impostare l'interruttore ON/OFF 5 su (0).
In ogni morsetto si trovano rispettivamente due pile a bottone. Per sostituirle, rimuovere le viti situate direttamente sull'interruttore ON/OFF 5 e togliere il coperchio in plastica.
Durante l'inserimento assicurarsi di posizionarle in base alla polarità positiva e negativa corretta.

- Uso dei cavi di avviamento

Collegamento

Nota: Controllare prima se le due batterie, la batteria carica (veicolo B) e la batteria scarica (veicolo A), presentano la stessa tensione (12 o 24 volt) e pressoché la stessa capacità. Confrontare le diciture impresse sulle batterie!

PERICOLO DI ESPLOSIONE!

Non collegare in nessun caso il morsetto nero (-) al polo negativo della batteria scarica in quanto sussiste il pericolo di scintille, le quali possono infiammare eventuali gas esplosivi.

1. Collegare il cavo di avviamento rosso 1 con il morsetto rosso (+) 1a al polo positivo della batteria scarica (A).
2. Collegare l'altro morsetto 1b del cavo di avviamento rosso 1 al polo positivo della batteria carica (B).
3. Collegare il cavo di avviamento nero 2 con il morsetto nero (-) 2a al polo negativo della batteria carica (B).
4. Infine collegare l'altro morsetto 2b del cavo di avviamento nero 2 alla messa a terra del veicolo, ad es. al cavetto di massa o ad un altro punto scoperto del gruppo motore del veicolo fermo (A).

Nota: il punto si dovrebbe trovare il più lontano possibile dalla batteria di avviamento, per evitare l'ignizione di gas tonante che potrebbe essersi sviluppato.

Nota: qualora il LED verde della protezione contro la sovratensione 3 si illumini, quest'ultima è attiva e funzionante. La protezione contro la sovratensione assorbe eventuali picchi di tensione.

Avviamento

Dopo avere collegato i cavi di avviamento, avviare prima il motore del veicolo con la batteria carica e accelera portandolo alla metà del contagiri (veicolo B). Successivamente accendere il veicolo fermo (A).

Nota: Dopo ogni tentativo di avviamento, che non deve durare oltre 15 secondi, attendere almeno un minuto. Se anche in seguito a vari tentativi il processo di avviamento non dovesse avere esito positivo, contattare un'autofficina.

Uso dei cavi di avviamento / Manutenzione e cura / Smaltimento

Dopo avere avviato l'automezzo fermo (veicolo A), attendere da 2 a 3 minuti finché il motore non funziona senza problemi.

- Scollegamento

Nota: scollegare i cavi di avviamento in ordine inverso rispetto al collegamento.

1. Scollegare il morsetto 2b del cavo di avviamento nero 2 dal cavetto di massa del veicolo fermo (A).
2. Scollegare quindi l'altro morsetto 2a del cavo di avviamento nero 2 dal polo negativo della batteria carica (B).
3. Scollegare in un qualsiasi ordine i due morsetti 1a e 1b del cavo di avviamento rosso 1 (A, B).

Durante lo scollegamento dei cavi di avviamento assicurarsi che non vengano a contatto con i componenti rotanti dei motori.

Nota: non rispegnere subito il veicolo avviato con l'ausilio dei cavi di avviamento. Guidare per un periodo di tempo per ricaricare la batteria mediante il generatore.

- Manutenzione e cura

ATTENZIONE! PERICOLO DI MORTE PER SCOSSA ELETTRICA! Per motivi di sicu

rezza elettrica i cavi di avviamento non devono mai essere puliti con acqua o altri liquidi oppure immersi in acqua.

Dopo ogni utilizzo riporre i cavi di avviamento nella custodia in dotazione per proteggere il prodotto dall'umidità e dalla sporcizia.

Nota: i cavi di avviamento dovrebbero essere sempre trasportati in modo sicuro all'interno del veicolo.

Non utilizzare solventi, benzina o sostanze simili, altrimenti vi è rischio di danni materiali.

□ Per la pulizia, usare solo un panno asciutto che non lascia peli.

- Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.

Le batterie difettose o usate devono essere riciclate ai sensi della Direttiva 2006/66/CE e relative modifiche. Smaltire le batterie e / o il prodotto presso i punti di raccolta indicati.

Vi possono essere conseguenze negative per l'ambiente a seguito di uno smaltimento non corretto delle batterie!

Le batterie non possono essere smaltite con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggette a smaltimento come rifiuti speciali.

26 IT/CH

ULTIMATE SPEED

● Garanzia e assistenza

- Dichiarazione di garanzia

Con questo prodotto l'acquirente riceve 3 anni di garanzia. Si prega di conservare lo scontrino di cassa a dimostrazione dell'avvenuto acquisto. Il prodotto è stato realizzato con cura ed esaminato con attenzione prima della fornitura. La prestazione di garanzia trova applicazione solamente per vizi di materiale e di fabbricazione in presenza di un utilizzo corretto. La garanzia decade in caso di intervento sul prodotto da parte di terzi. I diritti dell'acquirente ai sensi di legge non vengono limitati dalla presente garanzia. In caso di necessità di interventi di riparazione nel periodo di garanzia, mettersi in contatto con il centro di assistenza.

- Indirizzo assistenza clienti

Per tutte le richieste si prega di conservare lo scontrino ed il numero di articolo (p.e. IAN 12345) a prova dell'avvenuto acquisto.

UI-N. art.: 97537 Modello nr.: DIS-145

●Produttore

La versione aggiornata delle istruzioni per l'uso può essere scaricata anche in PDF collegandosi alla nostra homepage al link: http://iuqr.de/97537

27 IT/CH
