DIS127 - Cavi di avviamento ULTIMATE SPEED - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cavi di avviamento in alluminio
Modello	DIS127
Marca	Ultimate Speed
Uso conforme	Motori a benzina fino a 5500 cm³, motori diesel fino a 3000 cm³, batterie 12 V o 24 V
Lunghezza dei cavi	2 × 3,5 m
Sezione dei cavi	DIN 72553-25
Materiale	Alluminio
Colore dei cavi	Un cavo rosso (+) e un cavo nero (-)
Morsetti	Morsetti isolati, uno rosso (+) e uno nero (-)
Protezione	Protezione contro le sovratensioni con spia LED rossa
Contenuto della confezione	1 cavo di avviamento in alluminio nero/rosso, 1 custodia, 1 manuale di istruzioni
Tensione delle batterie compatibili	12 V o 24 V (entrambe le batterie devono avere la stessa tensione)
Precauzioni di sicurezza	Non utilizzare in atmosfera esplosiva, evitare scintille, non collegare il polo negativo della batteria scarica
Manutenzione	Pulire con un panno asciutto non lanuginoso, non immergere in acqua
Conservazione	Riporre nella custodia fornita, proteggere dall'umidità
Garanzia	3 anni
Smaltimento	Riciclabile, non gettare nei rifiuti domestici
Assistenza post-vendita	Contattare il S.A.V., conservare lo scontrino e il numero di riferimento (IAN)

Domande frequenti - DIS127 ULTIMATE SPEED

Come collegare i cavi di avviamento?

Collegare prima il morsetto rosso (+) al polo positivo della batteria scarica (A), poi l'altro morsetto rosso al polo positivo della batteria donatrice (B). Successivamente, collegare il morsetto nero (-) al polo negativo della batteria donatrice (B), e infine l'ultimo morsetto nero a una massa metallica del veicolo scarico (A), lontano dalla batteria.

In quale ordine scollegare i cavi dopo l'avviamento?

Scollegare nell'ordine inverso del collegamento: prima il morsetto nero dalla massa del veicolo scarico (A), poi il morsetto nero dal polo negativo della batteria donatrice (B), poi i due morsetti rossi (l'ordine non è importante).

Cosa fare se il LED rosso si accende?

Il LED rosso indica che la protezione contro le sovratensioni è attivata e funziona. Ciò significa che assorbe i picchi di tensione. Non è necessaria alcuna azione aggiuntiva, ma verificare che i collegamenti siano corretti.

Quali batterie si possono usare con questo cavo?

Questo cavo è compatibile con batterie da 12 V o 24 V. Entrambe le batterie (donatrice e scarica) devono avere la stessa tensione nominale e una capacità simile. La batteria donatrice non deve essere nettamente meno potente della batteria scarica.

Quali motori si possono avviare con questo cavo?

È omologato per motori a benzina fino a 5500 cm³ e motori diesel fino a 3000 cm³.

Si può usare questo cavo in atmosfera esplosiva?

No, è vietato utilizzare il cavo in ambiente esplosivo contenente vapori, gas o polveri infiammabili, a causa del rischio di esplosione.

Come mantenere i cavi di avviamento?

Pulirli solo con un panno asciutto non lanuginoso. Non immergerli mai in acqua o altri liquidi. Dopo l'uso, riporli nella custodia per proteggerli dall'umidità.

Cosa fare se un tentativo di avviamento fallisce?

Non superare 15 secondi per tentativo e attendere almeno un minuto tra ogni tentativo. Se dopo diversi tentativi il veicolo non si avvia, consultare un meccanico.

Per quanto tempo è valida la garanzia?

Questo prodotto gode di una garanzia di 3 anni dalla data di acquisto, contro vizi di materiale e fabbricazione. Conservare lo scontrino come prova.

Qual è la lunghezza totale dei cavi?

I cavi misurano 2 × 3,5 metri ciascuno, per una lunghezza totale di 7 metri.

MANUALE UTENTE DIS127 ULTIMATE SPEED

Indicazioni per l'uso e per la sicurezza

FR CH

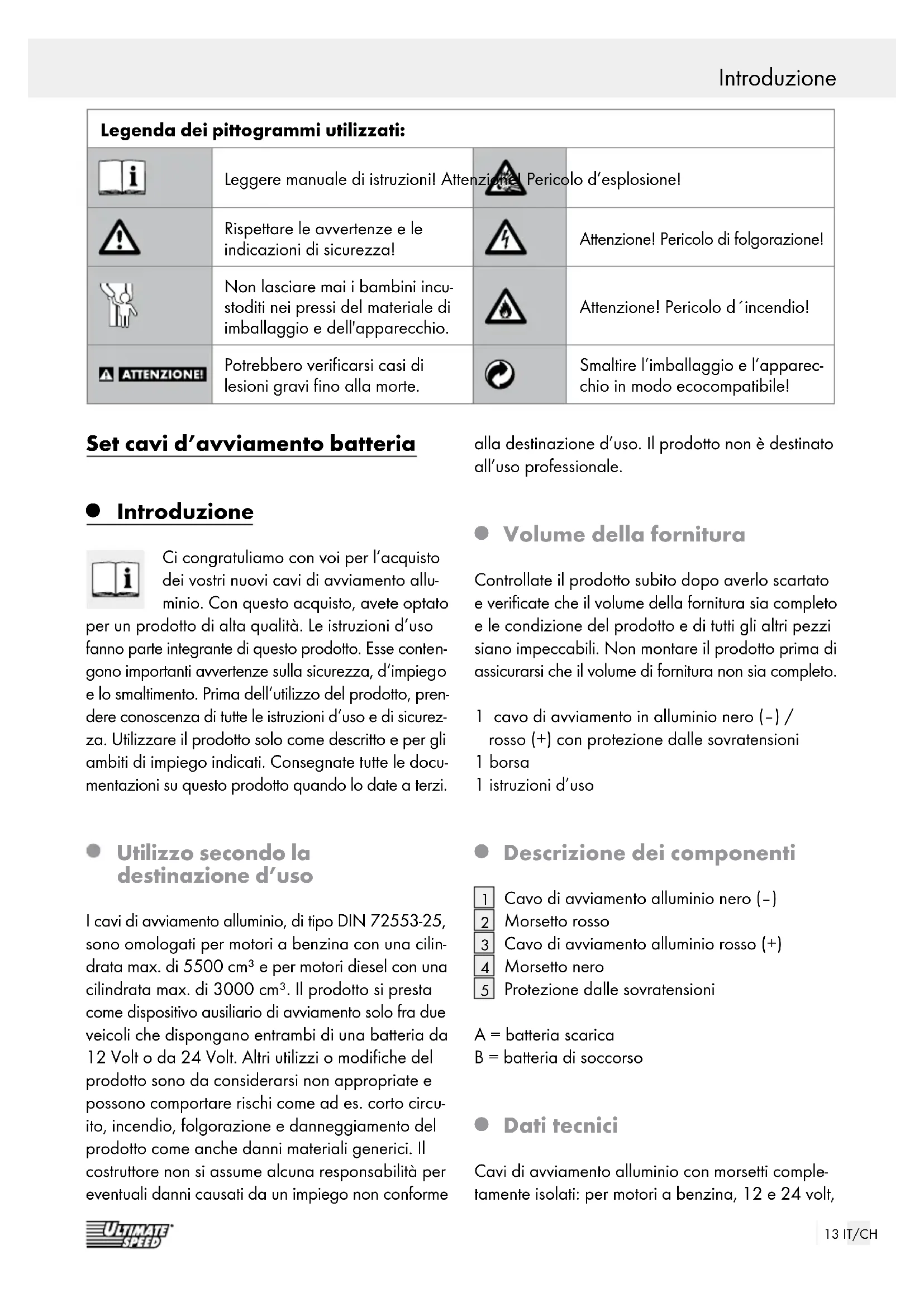

IT / CH Indicazioni per l'uso e per la sicurezza Pagina 13

Legenda dei Pittogrammi utilizzati:
i	Leggere manuale di istruzioni! Attenzione! Pericolo d'esplosion!
!	Rispettare le avventenze e leindicazioni di sicurezza!	4	Attenzione! Pericolo di folgorazione!
	Non lasciare mai i bambini incu-stoditi nei pressi del materiale diimballaggio e dell'apparecchio.		Attenzione! Pericolo d'incendio!
ATTENZIONE!	Potrebbero verificarsi casi dilesioni gravi fino alla morte.		Smaltire l'imballaggio e l'apparechchio in modo ecocompatibile!

Set cavi d'avviamento batteria

- Introduzione

Ci congratuliamo con voi per l'acquisto dei nostri nuovi cavi di avviamento alluminio. Con quello acquisto, avete optato

per un prodotto di alta qualità. Le istruzioni d'uso fanno parte integrante di quello prodotto. Esse contengono importanti avvertenze sulla sicurezza, d'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, pren-dere conoscenza di tutte le istruzioni d'uso e di sicurezza. Utilizzare il prodotto solo come descririto e per gli ambiti di impiego indicati. Consegnate tutte le docu-mentationazi su quello prodotto quando lo date a terzi.

Utilizzo secondo la destinazione d'uso

I cavi di avviamento alluminio, di tipo DIN 72553-25, sono omologati per motori a benzina con una cilindrata max. di 5500~cm^3 e per motori diesel con una cilindrata max. di 3000~cm^3 . Il prodotto si presta come dispositivo ausiliario di avviamento solo fra due veicoli che dispongano entrambi di una batteria da 12 Volt o da 24 Volt. Altri utilizzii o modifiche del prodotto sono da considerarsi non appropriate e possono comportare rischi come ad es. corto circuito, incendio, folgorazione e danneggiamento del prodotto come andere dati materiali generici. Il costrutto non si assume alcuna responsabilità per eventuali dati causati da un impiego non conforme

alla destinazione d'uso. Il prodotto non è destinato all'uso professionale.

Volume della fornitura

Controllate il prodotto subito dopo averlo scartato e verificate che il volume della fornitura sia completo e le condizione del prodotto e di tutti gli altri pezzi siano impeccabili. Non montare il prodotto prima di assicurarsi che il volume di fornitura non sia completo.

1 cavo di avviamento in alluminio nero (-) / rosso (+) con protezione delle sovratensioni
1 borsa
1istruzioni d'uso

- Descrizione dei componenti

1 Cavo di avviamento alluminio nero (-)
2 Morsetto rosso
3 Cavo di avviamento alluminio rosso (+)
4 Morsetto nero
5 Protezione delle sovratensioni

A = batteria scarica
B = batteria di socorro

Dati tecnici

Cavi di avviamento alluminio con morsetti completeness isolati: per motori a benzina, 12 e 24 volt,

fino a 5500~cm^3 per motori diesel, 12 e 24 volt,
fino a 3000~cm^3

Lunghezza totale: 2 × 3,5m

Sicurezza

In caso di anni derivati dall'inosservanza delle presenti istruzioni d'uso decade agli garanzia! Il produttore non si assume alcuna responsabilità per anni seguenty! Inoltre il produttore non è responsabile per anni alle cose o alle persone derivati dall'utilizzo scorretto o dall'inosservanza delleindicazioni di sicurezza!

- Avvertenze generali di sicurezza

CONSERVARE LE INDICAZIONI DI SICUREZZA E LE ISTRUZIONI PER EVENTUALI NECCESSITA FUTURE!

PERCO ATTENZIONE! DI MORTE E INCIDENTI PER BABBINI E INFANTI! Non la

sciare mai i bambini sono sorgilezza con il materiale per imballaggio. Sussiste il pericolodi soffocamento. Tenere il prodotto fuori alla portata dei bambini.

• Questo prodotto non è un giocattolo, non devete trovarsi alla portata dei bambini. I bambini non sono in grado di riconoscere i pericoli derivanti dall'utilizzo del prodotto.

ATTENZIONE! PERICOLO DI MORTE!

Durante l'utilizzo del prodotto tenere lontani i bambini alla zona di lavoro.

Quest'apparecchio più essere utilizzato da bambini di età superiore agli 8 anni, da persona con capacité fisiche, sensoriali o mentali ridotte o da persona inesperte solo se supervisionate opreventivamente struite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasciare che i bambini giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambinienza supervisione.

ATTENZIONE! PERICOLO DI

ESPLOSIONE! Non utilizzare i cavi di avviamento alluminio in ambienti

a rischio di esplosione in cui si trovano vapori, gas o polveri infiammabili.

Conservare le istruzioni per un utilizzo successivo. Nel caso in cui il prodotto dovesse essere spedito a terzi, l'istruzione deve essere altrattanto consecnata.

Pericolo di morte per scossa elettrica

• Prima di agli utilizzato controllare che i cavi di avviamento alluminio non presentino eventuali danni. Non utilizzare mai i cavi di avviamento alluminio se si osserva la presenza di qualsiasi danno.

ATTENZIONE! I cavi danneggiati compo-tano il pericolò di morte per scossa elettrica. In caso di danni, necessità di riparazioni o altri problemi del prodotto, rivolgersi al centro di assistenza o a un elettricista.

Non aprire in nessun caso uno dei dispositivi elettrici (cavi) e non insertire nessun oggetto al loro interno. Interventi di quello tipo compota- no il pericolo di morte per scossa elettrica.

Avverenze di sicurezza per cavi di avviamo alluminio

La capacité della batteria di socorro, p.e. 45 Ah, (veicolo B) non deve essere notevolmente inferiore a quella della batteria scarica (veicolo A), altrimenti non è possibile avviare il veicolo. Sussiste pericolodi surriscaldamento.
Con i cavi di avviamento alluminio devono essere collegate solo batterie che hanno la stessa tensione nominale (12 o 24 Volt). In caso contrario vi è pericolo di cortocircuito e pericolo di dan-neggiamento dell'elettronica di bordo e dei componenti elettronici.
Tra i veicoli (veicoli A e B) non deve esserci e non deve assere prodotto nessun contatto delle carrozzerie. In caso contrario sussiste pericolodi cortocircuito.

PERICOLO D'INCENDIO! Tenere

lontano fonti di accensione (p.e. fiamme aperte, sigari e sigarette accesi,

scintille elettriche) dalle batterie di avviamento.

PRUDENZA! PERICOLO DI INFORTUNIO!

RISCHIO DI LESIONI AGLI OCCHI! Non piegarsi sulle batterie di avviamento. L'elettrolite è liquido anc' a temperature basse e indipere dentamente dallo stato di carica.

• Durante la procedura con il dispositivo ausiliario di avviamento, la batteria di avviamento scarica (veicolo A) non deve essere separata dal rispettocircuito di bordo.
  Prima di collegare i cavi di avviamento alluminio, disinserire l'accensione dei veicoli e insertire il freno a mano. In caso dichio manuale mettere in folle la leva delchio, in caso dichio automatico posizionale la leva su "P".
  Posizione i fili dei cavi di avviamento alluminio in modo che non possano essere trascinati da componenti rotanti nel vano motore.

Uso dei cavi di avviamento alluminio

Collegamento

Nota: Controllare prima se le due batterie, la batteria carica (veicolo B) e la batteria scarica (veicolo A), presentano la stessa tensione (12 o 24 volt) e presso che la stessa capacità. Confrontare le diciture impresse sulle batterie!

PERICOLO DI ESPLOSIONE!

Non collegare in nessun caso il polo negativo alla batteria scarica,

in quanto sussiste il pericolo di scintille che possono accendere gas esplosivi.

1. Collegare il cavo di avviamento alluminio rosso 3 con il morsetto rosso (+) 2 al polo positivo della batteria scarica (A).

2. Collegare l'alto morsetto 2 del cavo di avviamento alluminio rosso 3 al polo positivo della batteria carica (B).

3. Collegare il cavo di avviamento alluminio nero 1 con il morsetto nero (-) 4 al polo negativo della batteria carica (B).

4. Infine collegare l'alto morsetto 4 del cavo di avviamento alluminio nero 1 alla messa a terra dell'automezzo, ad es. al cavetto di massa o ad un alto punto scoperto del gruppo motore dell'automezzo fermo (A).

Nota: Il punto si dovrebbe trovare il più lontano possibile alla batteria di avviamento, per evitare l'ignizione di gas tonante che potrebbe esseri sviluppato.

Nota: Nel caso in cui il LED si illuminasse di rosso, la protezione delle sovratensioni è attiva e funzionante. Quest'ultimo attutisce eventuali picchi di sollecitatione.

Avviare

Dopo aver collegato il cavo di avviamento, avviare il motore del veicolo, utilizzando una batteria ausiliaria e aumento il numero di giri ad un livello medio (veicolo B). Mettere in moto il veicolo in panne (A).

Avviso: Dopo agli tentativo di avviamento, che non deve durare altri 15 secondi, attendere almeno un minuto. Se sono in seguito a vari tentativi ilprocesso di avviamento non dovesse averere esito positivo, contattare un'autofficina.

Dopo ave avviato l'automezzo fermo (veicolo A), attendere da 2 a 3 minuti finché il motore non funzione alla problema.

Scollegamento

Nota: Scollegare i cavi di avviamento alluminio in ordine inverso rispetto al collegamento.

1. Scollegare il morsetto 4 del cavo di avviamento alluminio nero 1 alla messa a terra dell'automezzo fermo (A).

2. Scollegare quando l'altro morsetto 4 del cavo di avviamento alluminio nero 1 dal polo negativo della batteria carica (B).

3. Scollegare in un qualsiasi ordine i due morsetti 2 del cavo di avviamento alluminio rosso 3 (A, B).

4. Durante lo scollegamento dei cavi di avviamento alluminio assicurarsi che non vengano a contatto con i componenti rotanti dei motori.

Nota: Non rispegnere subito l'automezzo avviato con l'ausilio dei cavi di avviamo alluminio. Guidare per un periodo di tempo per ricaricare la batteria mediante il generatore.

- Manutenzione e cura

ATTENZIONE! PERICOLO DI MORTE

PER SCOSSA ELETTRICA! Per motivi di sicurezza elettrica i cavi di avviamento alluminio non devono mai essere puliti con acqua o altri liquidi oppure immersi in acqua.

Dopogni utilizzo riporre i cavi di avviamento alluminio nella borsa fornita in dotazione, per proteggere il prodotto dall'umidità e alla sporcizia.

Nota: I cavi di avviamento alluminio dovrebbero essere sempre trasportati in modo sicuro nell'automezzo.

Non utilizzato solventi, benzina o sostanze simili, altrimenti vi è rischio di dati materiali.
Per la pulizia, usare solo un panno asciutto che non lascia peli.

Smaltimento

L'imballaggio è costituito da materiali ecologici che possono essere smaltiti presso i centri di riciclaggio locali.

Informarsi presso l'amministrazione comunale o cittadina sulle possibilità di smaltimento del prodotto non più utilizzato.

Nell'interesse dell'ambiente, quando il prodotto non è più utilizzato, non gettarlo nei rifiuti domestici, pensi smaltirlo in modo corretto. Informarsi presso l'amministrazione competente sui centri di raccolta e i relativi orari di aperture.

Garanzia e assistenza

Dichiarazione di garanzia

Con questo prodotto l'acquirente riceve 3 anni di garanzia. Si prega di conservare lo scontrino di casa a dimostrazione dell'avvenuto acquisto. Il prodotto è stato realizzato con cura ed esaminato conattenzione prima della fornitura. La prestazione di garanzia trova applicazione solamente per vizi di materiale e di fabbricazione in presenza di un utilizzo corretto. La garanzia decade in caso di intervento sul prodotto da parte di terzi. I diritti dell'acquirente ai sensi di legge non vengono limitati alla presente garanzia. In caso di necessità di interventi di riparazione nel periodo di garanzia, mettersi in contatto con il centro di assistenza.

- Indirizzo assistenza clienti

Per tutte le richieste si prega di conservare lo scontrino ed il numero di articolo (p.e. IAN 12345) a prova dell'avvenuto acquisto.

UI-N. art.: 97639-1

Modello nr.: DIS-127
