Producttype	Startkabels
Merk	Ultimate Speed
Model	DIS159
Nominale spanning	12 V / 24 V
Max. cilinderinhoud benzine	5500 cm³
Max. cilinderinhoud diesel	3000 cm³
Kabellengte	2 × 3,5 m
Bescherming	Overspanningsbeveiliging
LED-verlichting	4 LED's geïntegreerd in de polen
Voeding LED's	8 knoopcellen LR1130 (2 per pool)
Materiaal klemmen	Geïsoleerde klemmen
Beoogd gebruik	Startondersteuning tussen twee voertuigen
Garantie	3 jaar
Conformiteit	CE
Reiniging	Droge, pluisvrije doek, niet onderdompelen
Opslag	In de meegeleverde opbergtas
Batterijtype	LR1130 (knoopcel)
Aantal batterijen	8
Inbegrepen accessoires	1 opbergtas, 8 knoopcellen, handleiding

Veelgestelde vragen - DIS159 ULTIMATE SPEED

Hoe sluit ik de startkabels aan?

Sluit eerst de rode kabel (+) aan op de positieve pool van de lege accu (A), sluit vervolgens het andere rode uiteinde aan op de positieve pool van de accu van het hulpvoertuig (B). Sluit daarna de zwarte kabel (-) aan op de negatieve pool van de accu van het hulpvoertuig (B) en de laatste zwarte klem op de massa van het defecte voertuig (A), bijvoorbeeld op een blank metalen deel van het motorblok. Zorg ervoor dat beide accu's dezelfde spanning hebben (12V of 24V) en dat de voertuigen elkaar niet raken.

Hoe koppel ik de startkabels los?

Koppel los in omgekeerde volgorde van aansluiten: verwijder eerst de zwarte klem van de massa van het defecte voertuig, dan de zwarte klem van de negatieve pool van de accu van het hulpvoertuig, en ten slotte de twee rode klemmen in willekeurige volgorde. Vermijd contact met draaiende motoronderdelen.

Wat moet ik doen als de motor na meerdere pogingen niet start?

Elke startpoging mag niet langer dan 15 seconden duren, met een pauze van ten minste één minuut ertussen. Als de motor na meerdere pogingen niet start, raadpleeg dan een garage. Controleer ook of de accu van het hulpvoertuig voldoende capaciteit heeft en of de aansluitingen correct zijn.

Hoe vervang ik de LED-batterijen?

Om de knoopcellen LR1130 te vervangen, verwijder de schroeven op de AAN/UIT-schakelaar (5) en verwijder het plastic deksel. Plaats twee batterijen per pool met inachtneming van de polariteit (+/-). Gebruik uitsluitend batterijen van hetzelfde type en meng geen oude en nieuwe batterijen.

Welke veiligheidsmaatregelen moet ik nemen voordat ik de kabels gebruik?

Controleer of de kabels niet beschadigd zijn. Zet het contact van beide voertuigen uit en trek de handrem aan. Zet bij een handgeschakelde versnellingsbak in de neutraalstand, bij een automatische op 'P'. Houd kinderen uit de buurt. Buig niet over de accu's en vermijd ontstekingsbronnen.

Wat is de garantie op dit product?

Het product heeft 3 jaar garantie vanaf aankoop, tegen materiaal- en fabricagefouten bij normaal gebruik. Bewaar de kassabon als bewijs. De garantie vervalt bij ongeautoriseerde ingrepen. Reserveonderdelen zijn beschikbaar gedurende de garantieperiode.

Hoe reinig ik de startkabels?

Reinig de kabels uitsluitend met een droge, pluisvrije doek. Gebruik nooit water, oplosmiddelen of benzine, en dompel ze nooit onder. Berg ze na elk gebruik op in de meegeleverde opbergtas om ze te beschermen tegen vocht en vuil.

Kan ik deze kabels gebruiken voor dieselmotoren?

Ja, de kabels zijn goedgekeurd voor dieselmotoren met een maximale cilinderinhoud van 3000 cm³, bij 12V of 24V. Voor benzinemotoren is de maximale cilinderinhoud 5500 cm³. Controleer of de accu's dezelfde nominale spanning hebben.

Wat is de totale lengte van de kabels?

De totale lengte is 2 × 3,5 meter, dus 7 meter in totaal. Dit maakt het eenvoudig om twee voertuigen te verbinden.

Waar vind ik de klantenservice?

De klantenservice is gevestigd op Carl-Benz-Straße 2, 76761 Rulzheim, Duitsland. U kunt contact opnemen via e-mail op [e-mail]. Bewaar voor eventuele klachten de kassabon en het referentienummer IAN 340572_1910.

GEBRUIKSAANWIJZING DIS159 ULTIMATE SPEED

Bedienings- en veiligheidsinstrumenties

CZ

STARTOVACIKABELY

NL/BE Bedienings- en veiligheidsinstructies Pagina 31

Legenda van de gebruike pictogrammen.. 32

Inleiding 32

Correct gebruik.. 32

Omvang van de levering.. 32

Beschrijving van de onderdelen.. 33

Algemene veiligheidsinstructies.. 33

Veiligheidsinstrumentes voor batterijen / accu's. 34

Veiligheidsinstrumentes voor de startkabel.. 34

Gebruik van het LED-licht. 35

Gebruik van de startkabel.. 35

Aanklemmen.. 35

Starten.. 35

Afklemmen.. 35

Onderhoud en verzorging

Afvoer.. 36

Garantie en service

Garantieverklaring.. 36

Serviceadres.. 37

Fabrikant.. 37

EU-conformiteitsverklaring. 38

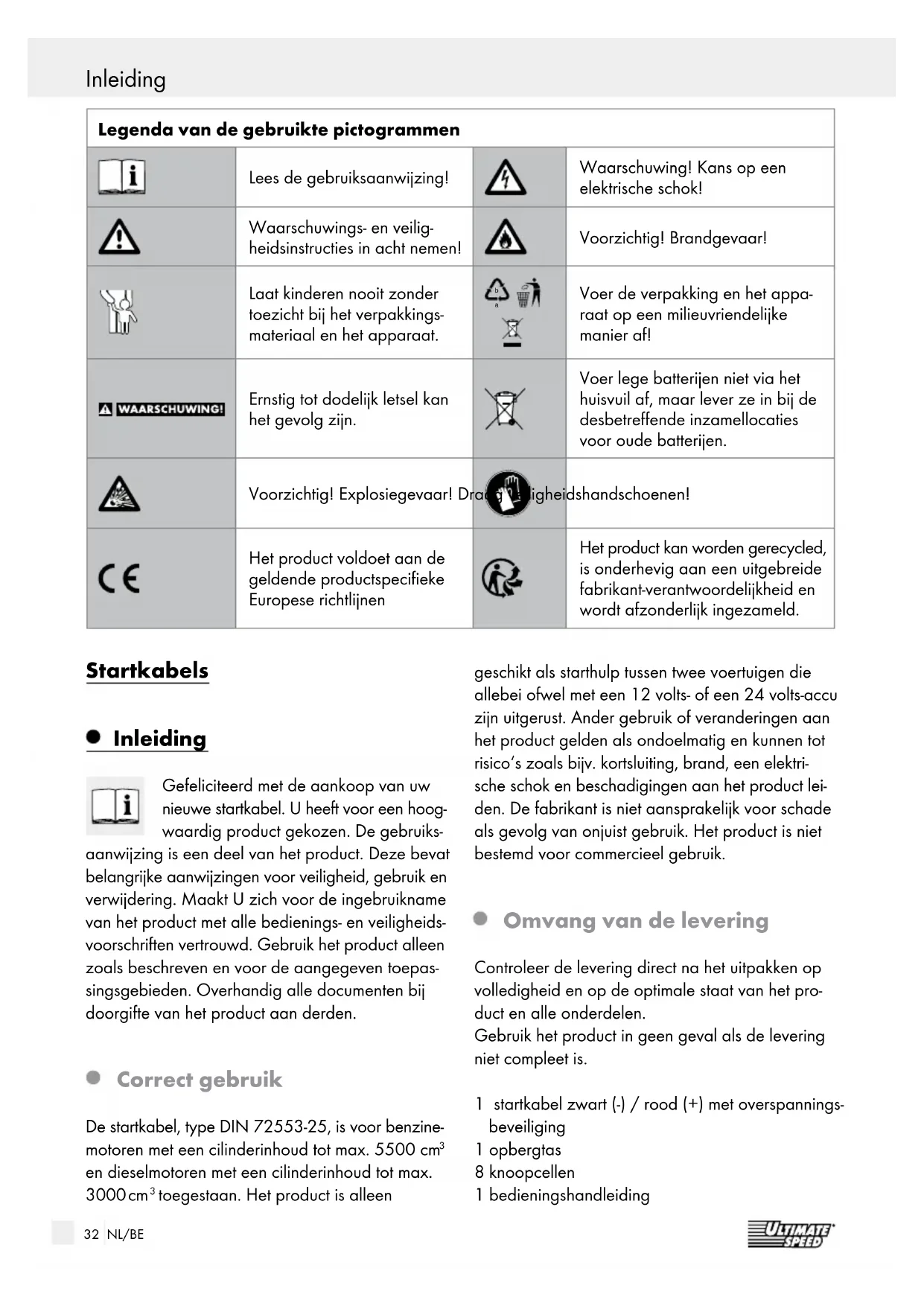

Legenda van de gebruikte pictogrammen
i	Lees de gebruiksaanwijzing!		Waarschuwing! Kans op een elektrische schok!
	Waarschuwings- en veilig-heidsinstructies in ache nemen!		Voorzichtig! Brandgevaar!
	Laat kinderen nooit zonder toezicht bij het verpakkings-materialaal en het apparaat.		Voer de verpakking en het appa-raat op een milieuvriendelijk manier af!
WAARSCHUWING!	Ernstig tot dodelijk letsel kan het gevolg+zijn.		Voer lege batterijen Niet via het huisvuil af, maar lever ze in bij de desbetreffendeinzamellocaties voor oude batterijen.
	Voorzichtig! Explosiegevaar! Dra#gigeidshandschoenen!
CE	Het product voldoet aan de geldende productspecifieke Europese richtlijnen		Het product kan worden gerecycled, is onderhevig aan een uitgebreide fabrikant-verantwoordelijkheid en wordt afzonderlijk ingezameld.

Startkabels

Inleiding

Gefeliciteerd met de aankoop van uwieve startkabel. U heeft voor een hoogwaardig product gekozen. De gebruiks

aanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veriligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veriligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreiben en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Correct gebruik

De startkabel, type DIN 72553-25, is voor benzine-motoren met een cilinderinhoud tot max. 5500~cm^3 en dieselmotoren met een cilinderinhoud tot max. 3000~cm^3 toegestaan. Het product is alleen

geschickt als starthulp zusammen twee voertuigen die allebei ofwel met een 12 volts- of een 24 volts-accu zich uitgerust. Ander gebruik of veranderingen aan het product gelden als ondoelmatig en+kunnen tot risico's zoals bijv. kortsluiting,brand,een elektrische schok en beschadigingen aan het product leiden.De fabrikant is Niet aansprakelijk voor schade als gevolg van onjuist gebruik.Het product is nicht bestemd voor commercieel gebruik.

- Omvang van de levering

Controleer de levering direct na het uitpakken op volledigheid en op de optimale staat van het product en alle onderdelen.

Gebruik het product in geen geval als de levering Niet compleet is.

1 startkabel zwart (-) / rood (+) met overspanningsbeveiling
1 opbergtas
8 knoopcellen
1 bedieningshandleiding

- Beschrijving van de onderdelen

1 Startkabel rood (+)
1a Poolklem met rode LED
1b) Poolklem met rode LED
2 Startkabel zwart(-)
2a Poolklem met zware LED
2b Poolklem met zware LED
3 Overspanningsbeveiliging
4 LED-licht
5 AAN-/UIT-schakelaar

A =lege accu

B = voedende accu

Startkabel met volledig geisoleerde poolklemmen: voor benzinemotoren, 12 en 24 Volt, tot 5500~cm^3 voor dieselmotoren, 12 en 24 Volt, tot 3000~cm^3 Totale lenghte: 2× 3,5m

LED-verlichting op alle vier de klemmen. Steeds twee LR1 130-knoopcellen per klem.

Veiligheid

Bij schade die ontstaat door het negeren van deze gebruiksaanwijzing komt de garantie te verrallen! Wij zich Niet aansprakelijk voor gevolgschade! Bij materièle schade of personlijk letsel dat wordt veroorzaakt door onjuist gebruik of het negeren van de veiligheidsinstructies zich wij zich aansprakelijk!

- Algemene - veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN OM DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN!

WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN BIIKLEUTERS

EN KINDEREN! Laat kinderen nooit zonder

toezicht bij het verpakkingsmaterial. Er bestaat verzstikkingsgevaar. Houd het product buiten bereik van kinderen.

Dit product is geen spelégoed en hoor nicht thus in kinderhanden. Kinderen zich zich nicht bewust van de gezaren die tijdens het gebruik van het product konnen ontstaan.

VAAR! Houd kinderen tijdens het gebruik van het product bij het werkbereik vandaan.

Dit apparaat kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeijeende bevaren begrijpen. Kinderenogenseniet met het apparaat spelen. Reiniging en onderhoud mag Niet door kinderen zonder toezicht worden uitgevoerd.

VOORZICHTIG! EXPLOSIEGE-

VAAR! Gebruik de startkabel nicht in explosieve omgevingen, waarin

zich brandbare dampen, gassen of stoffen bevinden.

Bewaar de gebruikershandleiding voor later gebruik. Geef de gebruikershandleiding door, als u het product aan derden overhandigd.

Levensgevaar doorelektrische schok

• Controller de startkabel voor elk gebruik op eventuele beschadigingen. Gebruik de startkabel nooit als u een beschadiging heeft vastgesteld.

WAARSCHUWING! Bij beschadigde

kabels bestaat levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparations of andere problemen aan of met het product contact op met de klantenservice of met een elektricien.

• Open nooit een van de elektrische delen (kabels) en steek er geen voorwerpen in. Bij dergelijk te handelingen bestaat levensgevaar door elektrische schokken.

Veiligheidsinstrumentiesvoor batterijen/accu's

WAARSCHUWING! BATTERIJEN BUITEN BEREIK VAN KINDEREN BEWA-

REN! Het inslikken kan chemische brandwonden, perforatie van zicht weefsel en de dood veroorzaken. Ernstige brandwonden können binnen 2aar na het inslikken optreden. Neem direct contact op met een arts.

LEVENSGEVAAR! Houd batterijen/accu's buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddelijk een arts!
EXPLOSIEGEVAAR! Laad Niet oplaadbare batterijen nooit op. Sluit de batterijen/accu's nicht kort en/of open deze Niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen.
Gooi batterijen / accu's nooit in het vuur of water.
Stel batterijen / accu's nooit bloot aan mechanische belastingen.

Risico dat de batterijen / accu's lekken

Vermijd extreme omstandigheden en tempera-turen die invloed op de batterijen / accu's zonden kunnen hebben bijv. radiatoren / direct zonlicht.
Vermijd contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met voldoende schoon water en raadpleeg onmiddelijk een arts!
DRAAG VEILIGHEIDSHAND-SCHOENEN! Lekkende of bescha-digde batterijen / accu's kunnen in geval van huidcontact chemische brandwondenveroorzaken. Draag daarom in dit geval geschikteveiligheidshandschoenen.
Als de batterijen / accu's lekken, dient u deze direct uit het product te halen om beschadigin-gen te vermijden.
Gebruik alleen batterijen / accu's van hetzelfdete. Gebruik nooit/Newe en oude batterijen/accu's door elkaar!
Verwijder de batterijen / accu's, als u het product gedurende een langereperiode nicht gebrukt.

Risico op beschadiging van het product

Gebruik uitsluitend het aangegeven type batterij/accu!
Plaats de batterijen / accu's volgens de weergegeven polariteit (+) en (-) op batterij / accu en op product.
Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u dezeplaatst!
Verwijder verbruike batterijen / accu's directuit het product.

Veiligheidsinstructies voor de startkabel

De capacititeit van de voedende startaccu, bijv. 45 Ah, (auto B) mag Niet veel lager dan die van de lege accu (auto A) liggen waar anders anders het starten van het voertuig Niet mogelijk is. Er bestaat overhittingsgevaar.
Er mogen uitsluitend accu's metdezelfde nominale spanning (12 of 24 Volt) met de startkabel worden verbonden. Anders is er kans op kortsluiting en kans op beschadigingen van boordelektronica en elektrische componenten.
Tussen de voertuigen (auto A en B) mag geen carrosseriecontact bestaan of gemaakt worden. Anders is er kans op kortsluiting.

BRANDGEVAAR! Houd ontstekers (bijv. open vuur, brandende sigaren, sigaretten of elektrische vonken) bij cu yandaag.

VOORZICHTIG! KANS OP LETSEL!

RISICO OP OOGLETSEL! Niet over de startaccu buigen. De elektrolyt is ook bij rage temperaturen en onafhankelijk van de laadtoestand vloeibaar.

De lege startaccu (auto A) mag bij het starthulpproces Niet van het bijbehorende boordnet worden losgekoppeld.

De ontstekingen van de voertuigen要去en voor het aanklemmen van de startkabel worden uitgeschakeld en de handrem要去 worden aangetrokken. Zet bij schakelauto's de versnelling in de vrij en bij automaten op de stand, P'.

Leg de leidingen van de startkabels dusdanig neer dat deze Niet door draaiende delen in de motorkap hunnen worden gereakt.

- Gebruik van het LED-licht

Bij slechtlicht vereenvoudigen deLED-licht het aankoppelen van de startkabel.
Zet de AAN-/UIT-schakelaar 5 op (I) om het LED-licht 4 in te schakelen. Zet de AAN-/UIT-schakelaar 5 op (O) om het LED-licht 4uit te schakelen.
In elke klem bevinden zich steeds twee knoopcellen. Om deze te verrangen, dient u de schroevente verwijderen die direct op de AAN-/UITschakelaar 5 zijn aangebracht, waarna u deplastic afdekking dient te verwijderen.
Let tijdens hetplaatsen op dejuiste positiOnering van de plus-en min-pool.

- Gebruik van de startkabel

Aanklemmen

Opmerking: controller of de beiden accu's, de voedende accu (auto B) en de lege accu (auto A),dezelfde spanning (12 of 24 Volt) hebben en van nagenoeg gelijke capaciteit zich. Vergelijk de etiketen op de accu's!

PLOSIEGEVAAR! Sluit in geen

geval de zwarte poolklem (-) op demin-pool van de lege batterij aan,

omdat er kans op een vondenegen bestaat, waar bij explosieve gassen konnen ontbranden.

1. Klem de rode startkabel met de rode pool-klem (+) aan de plus-pool van de lege accu (A).
2. Sluit de andere poolklem [1b] van de rode start-kabel [1] op de plus-pool van de voedende accu (B) aan.

3. Klem de zwarte startkabel 2 met de zwarte poolklem (-) 2a aan de min-pool van de voedende accu (B).

4. Sluit verzolgens de andere poolklem 2b van de Zwarte startkabel 2 op de voertuigmassa, bijv. op een aardband of op een ander onbedekt punt op het motorblok van het defecte voertuig (A) aan.

Opmerking: deceptive plek要去 zich zo ver mogelijk bij de startaccu vandaan bevinden, om het ontbranden van möglich ontwikkeld knalgas te voorkomen.

Opmerking: als de groene LED van de overspanningsbeveiliging 3 brandt, is deze actief en fonctioniert deze. De overspanningsbeveiliging absorbiert eventuele spanningspieken.

- Starten

Start na het aanklemmen van de startkabel eerst de mvoir van het voertuig met de voedende accu en LAST deze auto op een gemiddeld toerental draaien (auto B). Start verwolgens het defecte voertuig (A).

Opmerking: houd na elke startpoging, die nicht langer dan 15 seconden mag duren, een pauze van minimaal een minut aan. Levert de startprocedure ook na meerere pogingen geen resultaat op,zoek dan een garage op.

Wacht nadat het defecte voertuig (auto A) succesvol is gestart 2 tot 3 minutes, totdat de motor zonder problemen loopt.

- Afklemmen

Opmerking: klem de startkabel in de omgekeerde volgorde van het aanklemmen af.

1. Verwijder de poolklem 2b van de zwarte start-kabel 2 van de aardband van het defecte voertuig (A).

2. Klem verzolgens de andere poolklem 2a van de zwarte startkabel 2 van de min-pool van de voedende accu af (B).

3. Verwijder nu in willekeurige volgorde de beiden poolklemmen en 1b van de rode startkabel 1 (A, B).
   Let er bij het verwijderen van de startkabel op dat deze Niet in contact komt met de draaiende delen van de motoren.

Opmerking: zef het voertuig dat met behulp van de startkabel gestart is, Niet directuit. Rijd een poosje om de accu via de generator weeop te laden.

- Onderhoud en verzorging

WAARSCHUWING! LEVENSGEVAAR DOOR ELEKTRISCHE SCHOKKEN! Om-

wille van de elektrische verilgheid mag de start-kabel nooit met water of andere vloeistoffen gereinigd en zeker nicht daarin ondergodempeld worden.
Berg de startkabel na elk gebruik in de meegeleverde opbergtas op, om het product te beschermen gegen vocht en vuil.

Opmerking: de startkabel要去 altiid op een veilige manier in het voertuig worden vervoerd.

Gebruik geen oplosmiddelen, benzine e.d. Anders is er kans op materièle schade.
Gebruik voor de reiniging uitsluitend een droge, Plainsvrijde doek.

Afvoer

De verpakking bestaatuit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in ache. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en verzelplaten / 80-98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logogeldt alleen voor Frankrijk.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijk overheid.

Gooi het afgedankte product omwille van het milieuu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijk milieupark. Over afgitteplaatsen en hun openingsstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruike batterijen要去en volgens de richtlij 2006/66/EG en diens veranderingen worden gerecycled. Geef batterijen en / of het product af bij de waarvoort bestemde verzamelstations.

Milieuschade door verkeerde afvoer

Batterijen mooten Niet via het huisvuil worden weggegooid. Ze kuren giftige zware metalen bevatten en vallen onder het chemisch afval.

- Garantie en service

Garantieverklaring

Wij verlenen 3aar garantie op dit product. Gelinge de kassabon als aankoopbewijs te bewaren. Het product is met de grootst mogelijk zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt uitsluitend voor materiaal- of fabricagefouten bij correct gebruik. De garantie komt te verrallen bij ingrepen door derden. Uw wettelijk rechten worden door deze garantie Niet beperkt. Neem in garantiegevallo n contact op met het servicepunt.

Serviceadres

MTS Group Inter-Union Technohandel GmbH

Carl-Benz-StraBe 2

76761 Rulzheim

DUITSLAND

E-mail: [e-mail]

IAN 340572_1910

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 340572_1910) als bewijs van aankoop bij de hand.

IU-artnr.: 97737-8

Modelnr.: DIS-159

Fabrikant

MTS Group Inter-Union Technohandel GmbH

Carl-Benz-StraBe 2

76761 Rulzheim

DUITSLAND

De meest actuèle versie van de bedieningshandleiding kan ook als PDF-bestand van onsze homepage op http://iuqr.de/97737-8
worden gedownload.

Stand van de informatie · Stan informaci

Stav informaci · Stav informacii:

04/2020·IU-Art.-No.:97737-8
