Type de produit	Enceinte additionnelle Dolby Atmos
Marque	Magnat
Modèle	ATM 202
Configuration acoustique	2 voies, enceinte fermée
Puissance nominale / maximale	50 W / 100 W
Impédance	6 Ohms
Bande passante	50 Hz - 36 000 Hz
Efficacité (1 W / 1 m)	88 dB
Puissance ampli recommandée	20 - 100 W
Dimensions (L x H x P)	190 x 152 x 280 mm
Poids	Environ 3 kg (estimation)
Fonctions principales	Haut-parleur surélevé pour Dolby Atmos, compatible avec les amplificateurs AV compatibles Atmos, peut être utilisé comme enceinte Presence ou Wide, montage mural possible
Entretien et nettoyage	Nettoyer les surfaces laquées avec un produit d'entretien ménager doux, ne pas utiliser de vernis pour meuble
Sécurité	Utiliser des câbles de haut-parleur de bonne qualité, section minimale 2,5 mm² pour câbles < 3 m et 4 mm² pour > 3 m, respecter la polarité, éteindre l'amplificateur avant branchement
Pièces détachées et réparabilité	Garantie 5 ans sur les haut-parleurs, contacter le distributeur pour toute réparation, utiliser l'emballage d'origine pour le retour
Informations générales	Conçu pour être placé sur des enceintes avant ou arrière, nécessite une surface d'environ 190 x 280 mm, distance minimale latérale de 10 cm des murs

FOIRE AUX QUESTIONS - ATM 202 MAGNAT

Qu'est-ce que le Magnat ATM 202 ?

Le Magnat ATM 202 est une enceinte additionnelle conçue pour ajouter des canaux Dolby Atmos à un système home cinéma. Elle se place sur le dessus des enceintes existantes ou se fixe au mur.

Comment installer le Magnat ATM 202 ?

Placez l'ATM 202 sur le dessus de votre enceinte avant, avec les haut-parleurs dirigés vers la pièce. Assurez-vous que la surface est d'au moins 190 x 280 mm. Si le placement sur l'enceinte n'est pas possible, installez-le sur une étagère près de l'enceinte, sans obstacle entre le haut-parleur et le plafond.

Quel câble utiliser pour connecter le Magnat ATM 202 ?

Utilisez des câbles de haut-parleur de bonne qualité, avec une section d'au moins 2,5 mm² pour des longueurs inférieures à 3 m, et 4 mm² pour des longueurs supérieures. Dénudez 10 à 15 mm d'isolant et torsadez les extrémités avant de les insérer dans les bornes en respectant la polarité (+/-).

Le Magnat ATM 202 est-il compatible avec tous les amplificateurs ?

L'ATM 202 est compatible avec tout amplificateur ou récepteur AV prenant en charge Dolby Atmos. Il peut également être utilisé comme enceinte Presence ou Wide pour d'autres formats audio. Vérifiez que votre amplificateur dispose des sorties nécessaires.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance d'amplification recommandée est de 20 à 100 watts. La puissance nominale de l'enceinte est de 50 W et la puissance maximale de 100 W.

Peut-on fixer le Magnat ATM 202 au mur ?

Oui, l'ATM 202 dispose d'un dispositif de montage mural au dos. Assurez-vous d'utiliser des fixations adaptées au poids de l'enceinte et à la nature du mur. Le client est responsable de la fixation correcte.

Quelle est l'impédance du Magnat ATM 202 ?

L'impédance est de 6 Ohms. Vérifiez que votre amplificateur supporte cette impédance.

Comment entretenir le Magnat ATM 202 ?

Nettoyez les surfaces laquées avec un produit d'entretien ménager doux. N'utilisez pas de vernis pour meuble ou de produits abrasifs.

Quelle est la garantie du Magnat ATM 202 ?

La garantie est de 5 ans pour les haut-parleurs Magnat, à compter de la date d'achat et valable pour le premier propriétaire. En cas de problème, contactez votre distributeur.

Puis-je utiliser le Magnat ATM 202 avec des enceintes arrière ?

Oui, vous pouvez installer une paire d'ATM 202 sur vos enceintes arrière pour obtenir un effet Atmos surround. Placez-les au-dessus des enceintes arrière, ou à proximité si le placement n'est pas possible, en les orientant vers la pièce.

MODE D'EMPLOI ATM 202 MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

(D) 4

GB 7

F 10

NL 13

① 16

E 19

P 22

⑤ 25

RUS 27

CHN 30

① 33

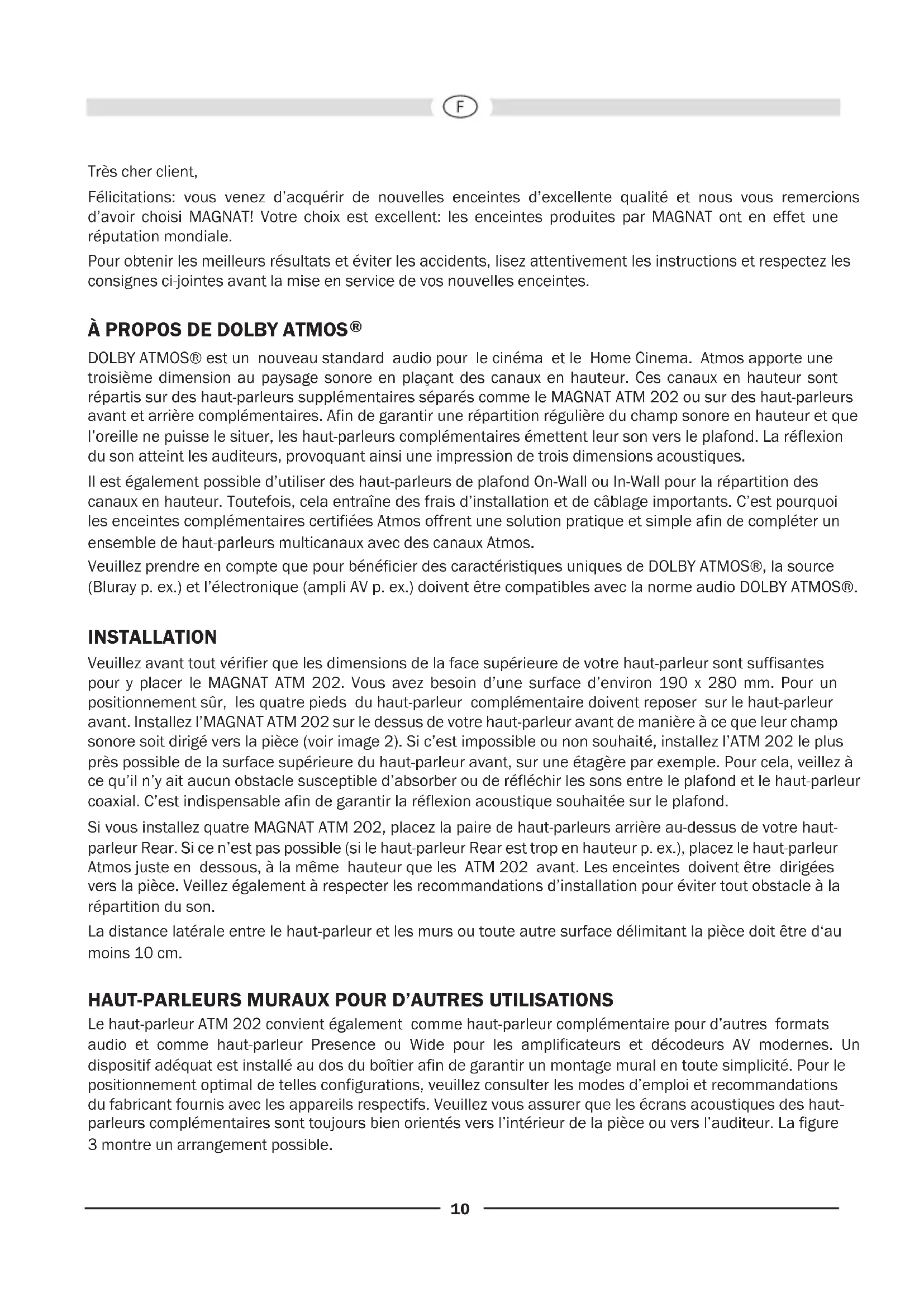

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Votre choix est excellent: les enceintes produites par MAGNAT ont en effet une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

À PROPOS DE DOLBY ATMOS®

DOLBY ATMOS® est un nouveau standard audio pour le cinéma et le Home Cinema. Atmos apporte une troisième dimension au paysage sonore en plaçant des canaux en hauteur. Ces canaux en hauteur sont répartis sur des haut-parleurs supplémentaires séparés comme le MAGNAT ATM 202 ou sur des haut-parleurs avant et arrière complémentaires. Afin de garantir une répartition régulière du champ sonore en hauteur et que l'oreille ne puisse le situer, les haut-parleurs complémentaires émettent leur son vers le plafond. La réflexion du son atteint les auditeurs, provoquant ainsi une impression de trois dimensions acoustiques.

Il est également possible d'utiliser des haut-parleurs de plafond On-Wall ou In-Wall pour la répartition des canaux en hauteur. Toutefois, cela entraîne des frais d'installation et de câblage importants. C'est pourquoi les enceintes complémentaires certifiées Atmos offrent une solution pratique et simple afin de compléter un ensemble de haut-parleurs multicanaux avec des canaux Atmos.

Veuillez prendre en compte que pour bénéficier des caractéristiques uniques de DOLBY ATMOS®, la source (Bluray p. ex.) et l'électronique (ampli AV p. ex.) doivent être compatibles avec la norme audio DOLBY ATMOS®.

INSTALLATION

Veuillez avant tout vérifier que les dimensions de la face supérieure de votre haut-parleur sont suffisantes pour y placer le MAGNAT ATM 202. Vous avez besoin d'une surface d'environ 190 x 280 mm. Pour un positionnement sûr, les quatre pieds du haut-parleur complémentaire doivent reposer sur le haut-parleur avant. Installez l'MAGNAT ATM 202 sur le dessus de votre haut-parleur avant de manière à ce que leur champ sonore soit dirigé vers la pièce (voir image 2). Si c'est impossible ou non souhaité, installez l'ATM 202 le plus près possible de la surface supérieure du haut-parleur avant, sur une étagère par exemple. Pour cela, veillez à ce qu'il n'y ait aucun obstacle susceptible d'absorber ou de réfléchir les sons entre le plafond et le haut-parleur coaxial. C'est indispensable afin de garantir la réflexion acoustique souhaitée sur le plafond.

Si vous installez quatre MAGNAT ATM 202, placez la paire de haut-parleurs arrière au-dessus de votre haut-parleur Rear. Si ce n'est pas possible (si le haut-parleur Rear est trop en hauteur p. ex.), placez le haut-parleur Atmos juste en dessous, à la même hauteur que les ATM 202 avant. Les enceintes doivent être dirigées vers la pièce. Veillez également à respecter les recommandations d'installation pour éviter tout obstacle à la répartition du son.

La distance latérale entre le haut-parleur et les murs ou toute autre surface délimitant la pièce doit être d'au moins 10 cm.

HAUT-PARLEURS MURAUX POUR D'AUTRES UTILISATIONS

Le haut-parleur ATM 202 convient également comme haut-parleur complémentaire pour d'autres formats audio et comme haut-parleur Presence ou Wide pour les amplificateurs et décodeurs AV modernes. Un dispositif adéquat est installé au dos du boîtier afin de garantir un montage mural en toute simplicité. Pour le positionnement optimal de telles configurations, veuillez consulter les modes d'emploi et recommandations du fabricant fournis avec les appareils respectifs. Veuillez vous assurer que les écrans acoustiques des haut-parleurs complémentaires sont toujours bien orientés vers l'intérieur de la pièce ou vers l'auditeur. La figure 3 montre un arrangement possible.

Consigne importante/consigne de sécurité:

Le client assume seul la responsabilité quant à l'utilisation de supports muraux / fixations de haut-parleurs. De même, le client porte seul la responsabilité quant à la bonne fixation du support de haut-parleurs au mur ainsi qu'au choix du matériel de montage adéquat (par ex. vis, chevilles) en prenant en considération le poids et la composition des haut-parleurs ainsi que la structure du mur.

MISE EN SERVICE

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 2,5 mm² pour des longueurs inférieures à 3 m et d'au moins 4 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis (fig. 1). Des câbles de haut-parleur avec des fiches bananes (4 mm) conformes aux standards CE ou des broches peuvent être utilisés.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

ENTRETIEN

Nettoyez les surfaces laquées avec un produit d'entretien ménager doux, et n'utilisez surtout pas un vernis pour meuble ou similaire.

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire.

D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée - et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

Configuration : 2 voies fermées

Puissance nominale : 50 / 100 watts

Impédance : 6 Ohms

Bande passante : 50 - 36 000 Hz

Puissance recommandée en sortie de l'amplificateur: 20 - 100 watts

Efficacité (1W/ 1m) : 88 dB

Dimensions (L x H x P): 190 x 152 x 280 mm
