MANUALE UTENTE ATM 202 MAGNAT

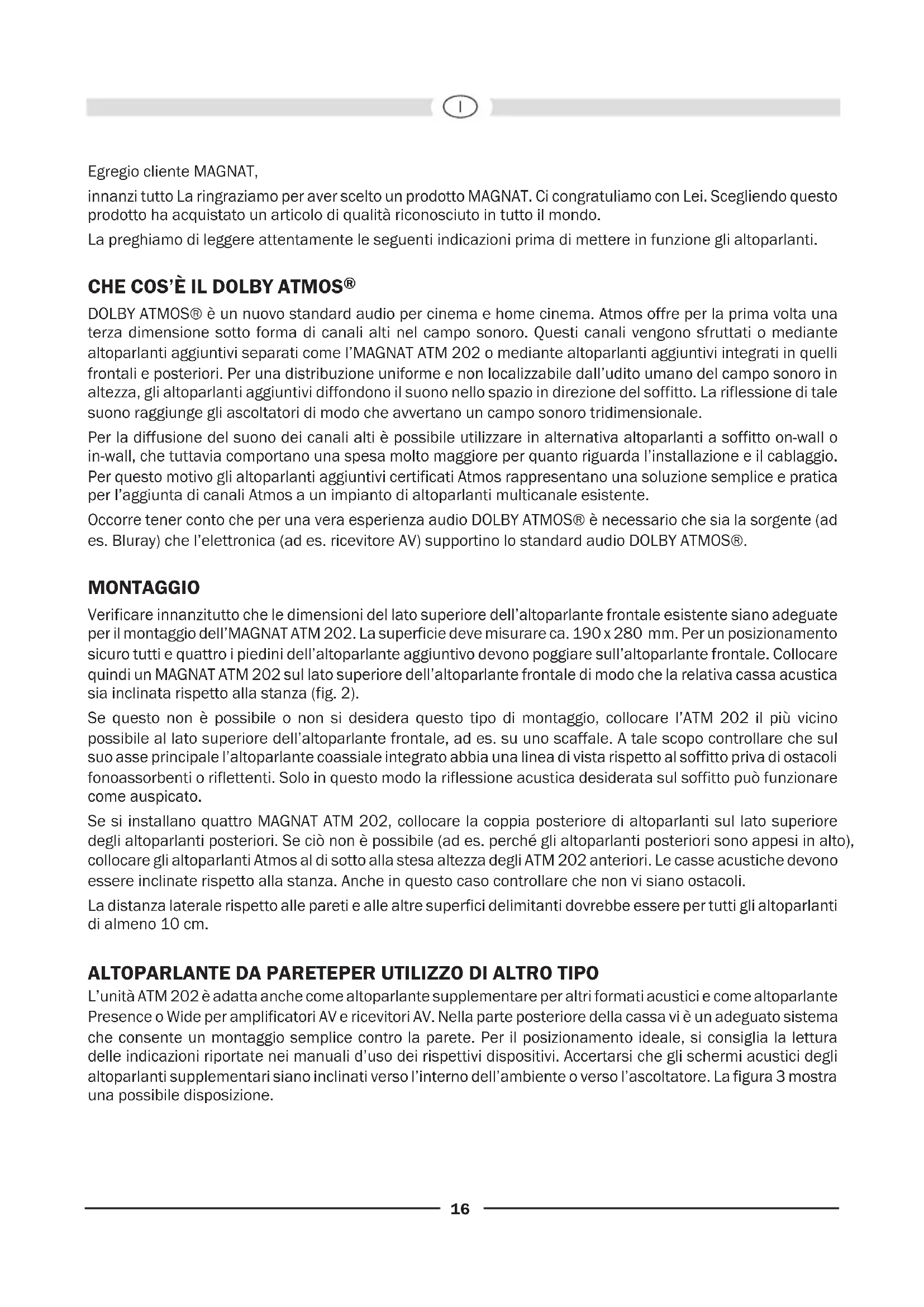

Egregio cliente MAGNAT, innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

DOLBY ATMOS® è un nuovo standard audio per cinema e home cinema. Atmos offre per la prima volta una terza dimensione sotto forma di canali alti nel campo sonoro. Questi canali vengono sfruttati o mediante altoparlanti aggiuntivi separati come l’MAGNAT ATM 202 o mediante altoparlanti aggiuntivi integrati in quelli frontali e posteriori. Per una distribuzione uniforme e non localizzabile dall’udito umano del campo sonoro in altezza, gli altoparlanti aggiuntivi diffondono il suono nello spazio in direzione del soffitto. La riflessione di tale suono raggiunge gli ascoltatori di modo che avvertano un campo sonoro tridimensionale. Per la diffusione del suono dei canali alti è possibile utilizzare in alternativa altoparlanti a soffitto on-wall o in-wall, che tuttavia comportano una spesa molto maggiore per quanto riguarda l’installazione e il cablaggio. Per questo motivo gli altoparlanti aggiuntivi certificati Atmos rappresentano una soluzione semplice e pratica per l’aggiunta di canali Atmos a un impianto di altoparlanti multicanale esistente. Occorre tener conto che per una vera esperienza audio DOLBY ATMOS® è necessario che sia la sorgente (ad es. Bluray) che l’elettronica (ad es. ricevitore AV) supportino lo standard audio DOLBY ATMOS®. MONTAGGIO Verificare innanzitutto che le dimensioni del lato superiore dell’altoparlante frontale esistente siano adeguate per il montaggio dell’MAGNAT ATM 202. La superficie deve misurare ca. 190 x 280 mm. Per un posizionamento sicuro tutti e quattro i piedini dell’altoparlante aggiuntivo devono poggiare sull’altoparlante frontale. Collocare quindi un MAGNAT ATM 202 sul lato superiore dell’altoparlante frontale di modo che la relativa cassa acustica sia inclinata rispetto alla stanza (fig. 2). Se questo non è possibile o non si desidera questo tipo di montaggio, collocare l’ATM 202 il più vicino possibile al lato superiore dell’altoparlante frontale, ad es. su uno scaffale. A tale scopo controllare che sul suo asse principale l’altoparlante coassiale integrato abbia una linea di vista rispetto al soffitto priva di ostacoli fonoassorbenti o riflettenti. Solo in questo modo la riflessione acustica desiderata sul soffitto può funzionare come auspicato. Se si installano quattro MAGNAT ATM 202, collocare la coppia posteriore di altoparlanti sul lato superiore degli altoparlanti posteriori. Se ciò non è possibile (ad es. perché gli altoparlanti posteriori sono appesi in alto), collocare gli altoparlanti Atmos al di sotto alla stesa altezza degli ATM 202 anteriori. Le casse acustiche devono essere inclinate rispetto alla stanza. Anche in questo caso controllare che non vi siano ostacoli. La distanza laterale rispetto alle pareti e alle altre superfici delimitanti dovrebbe essere per tutti gli altoparlanti di almeno 10 cm. ALTOPARLANTE DA PARETEPER UTILIZZO DI ALTRO TIPO L’unità ATM 202 è adatta anche come altoparlante supplementare per altri formati acustici e come altoparlante Presence o Wide per amplificatori AV e ricevitori AV. Nella parte posteriore della cassa vi è un adeguato sistema che consente un montaggio semplice contro la parete. Per il posizionamento ideale, si consiglia la lettura delle indicazioni riportate nei manuali d’uso dei rispettivi dispositivi. Accertarsi che gli schermi acustici degli altoparlanti supplementari siano inclinati verso l’interno dell’ambiente o verso l’ascoltatore. La figura 3 mostra una possibile disposizione.17 Avviso importante/avvertenza di sicurezza: Per l’utilizzo di sostegni a parete / fissaggi degli altoparlanti e per il fissaggio del trasmettitore alla parete è ritenuto responsabile il cliente. Il cliente è allo stesso modo responsabile per il fissaggio sicuro del sostegno dell’altoparlante alla parete e per la scelta del materiale di montaggio adatto (ad es. viti, tasselli) considerando il peso e la costruzione degli altoparlanti e la qualità della parete.

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5 mm², per lunghezze maggiori di almeno 4 mm². L’amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza. Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm. Le estremità devono essere ritorte, è meglio che stagnarle, quindi vanno introdotte nei morsetti ed avvitate (Fig. 1). È possibile impiegare anche cavi per altoparlanti con spine unipolari contrassegnate dal marchio CE (4 mm) o attacchi a forma di U. Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell’amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell’amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata. Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l’amplificatore collegato. PULIZIA Pulire le superfici verniciate con un detergente delicato, non utilizzare alcun prodotto per la pulizia dei mobili o sim.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell’amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto. Se si possiede un amplificatore con una potenza d’uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente. Tuttavia amplificatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti. Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplificatore abbia almeno una potenza d’uscita accettabile per le casse. IN GENERALE ... gli amplificatori, i sintonizzatori ed i lettori CD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l’impianto ad un tecnico.18 DATI TECNICI Configurazione: collegamento a 2 vie Potenza max.: 50 / 100 watt Impedenza: 6 Ohm Gamma di frequenze: 50 – 36 000 Hz Potenza amplificatore consigliata: 20 – 100 watt Rendimento (1 Watt/1 m): 88 dB Dimensioni (largh x alt x prof): 190 x 152 x 280 mm
