GEBRUIKSAANWIJZING ATM 202 MAGNAT

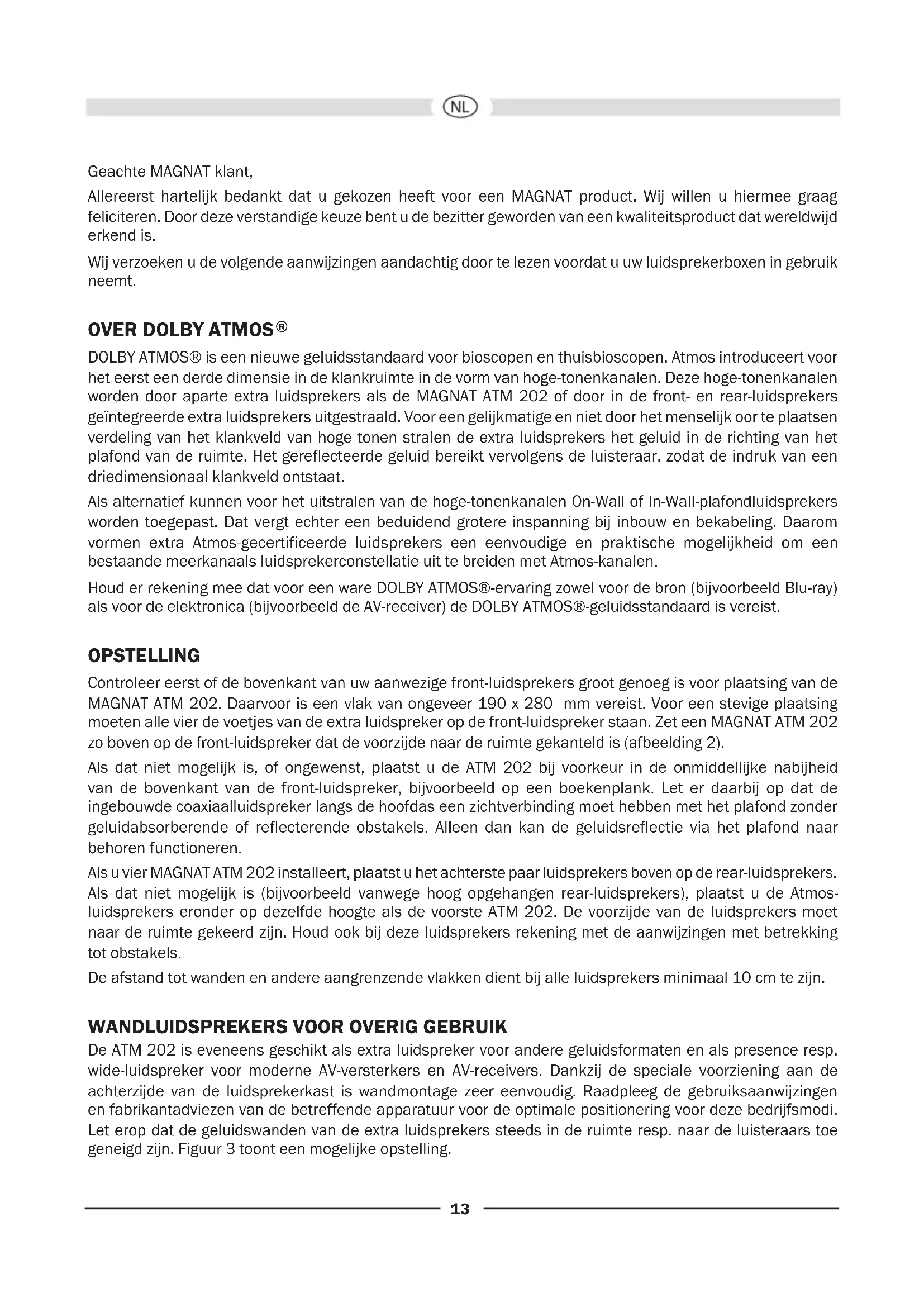

Geachte MAGNAT klant, Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is. Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

DOLBY ATMOS® is een nieuwe geluidsstandaard voor bioscopen en thuisbioscopen. Atmos introduceert voor het eerst een derde dimensie in de klankruimte in de vorm van hoge-tonenkanalen. Deze hoge-tonenkanalen worden door aparte extra luidsprekers als de MAGNAT ATM 202 of door in de front- en rear-luidsprekers geïntegreerde extra luidsprekers uitgestraald. Voor een gelijkmatige en niet door het menselijk oor te plaatsen verdeling van het klankveld van hoge tonen stralen de extra luidsprekers het geluid in de richting van het plafond van de ruimte. Het gereflecteerde geluid bereikt vervolgens de luisteraar, zodat de indruk van een driedimensionaal klankveld ontstaat. Als alternatief kunnen voor het uitstralen van de hoge-tonenkanalen On-Wall of In-Wall-plafondluidsprekers worden toegepast. Dat vergt echter een beduidend grotere inspanning bij inbouw en bekabeling. Daarom vormen extra Atmos-gecertificeerde luidsprekers een eenvoudige en praktische mogelijkheid om een bestaande meerkanaals luidsprekerconstellatie uit te breiden met Atmos-kanalen. Houd er rekening mee dat voor een ware DOLBY ATMOS®-ervaring zowel voor de bron (bijvoorbeeld Blu-ray) als voor de elektronica (bijvoorbeeld de AV-receiver) de DOLBY ATMOS®-geluidsstandaard is vereist. OPSTELLING Controleer eerst of de bovenkant van uw aanwezige front-luidsprekers groot genoeg is voor plaatsing van de MAGNAT ATM 202. Daarvoor is een vlak van ongeveer 190 x 280 mm vereist. Voor een stevige plaatsing moeten alle vier de voetjes van de extra luidspreker op de front-luidspreker staan. Zet een MAGNAT ATM 202 zo boven op de front-luidspreker dat de voorzijde naar de ruimte gekanteld is (afbeelding 2). Als dat niet mogelijk is, of ongewenst, plaatst u de ATM 202 bij voorkeur in de onmiddellijke nabijheid van de bovenkant van de front-luidspreker, bijvoorbeeld op een boekenplank. Let er daarbij op dat de ingebouwde coaxiaalluidspreker langs de hoofdas een zichtverbinding moet hebben met het plafond zonder geluidabsorberende of reflecterende obstakels. Alleen dan kan de geluidsreflectie via het plafond naar behoren functioneren. Als u vier MAGNAT ATM 202 installeert, plaatst u het achterste paar luidsprekers boven op de rear-luidsprekers. Als dat niet mogelijk is (bijvoorbeeld vanwege hoog opgehangen rear-luidsprekers), plaatst u de Atmos- luidsprekers eronder op dezelfde hoogte als de voorste ATM 202. De voorzijde van de luidsprekers moet naar de ruimte gekeerd zijn. Houd ook bij deze luidsprekers rekening met de aanwijzingen met betrekking tot obstakels. De afstand tot wanden en andere aangrenzende vlakken dient bij alle luidsprekers minimaal 10 cm te zijn.

WANDLUIDSPREKERS VOOR OVERIG GEBRUIK

De ATM 202 is eveneens geschikt als extra luidspreker voor andere geluidsformaten en als presence resp. wide-luidspreker voor moderne AV-versterkers en AV-receivers. Dankzij de speciale voorziening aan de achterzijde van de luidsprekerkast is wandmontage zeer eenvoudig. Raadpleeg de gebruiksaanwijzingen en fabrikantadviezen van de betreffende apparatuur voor de optimale positionering voor deze bedrijfsmodi. Let erop dat de geluidswanden van de extra luidsprekers steeds in de ruimte resp. naar de luisteraars toe geneigd zijn. Figuur 3 toont een mogelijke opstelling.14 Belangrijke aanwijzing/veiligheidsaanwijzing: Voor het gebruik van wandhouders / luidsprekerbevestigingen is enkel en alleen de klant verantwoordelijk. Eveneens is enkel en alleen de klant verantwoordelijk voor de veilige bevestiging van de luidsprekerhouder aan de wand en het kiezen van het passende montagemateriaal (b.v. schroeven, pluggen) met inachtneming van het gewicht en de constructie van de luidsprekers en de staat van de wand. INGEBRUIKNAME Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5 mm² en voor langere kabels een kabeldiameter van minimaal 4 mm². De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt. Strip de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan vertind – in de klemmen bevestigd en vastgeschroefd (Afb. 1). Er kunnen ook luidsprekerkabels met CE-conforme bananenstekkers (4 mm) of kabelschoenen worden gebruikt. Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn. ONDERHOUD Gebruik voor het onderhoud van de gelakte vlakken het beste een mild schoonmaakmiddel, hier dus absoluut geen meubelglansmiddel o.i.d. gebruiken. TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers. Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.15 OVER HET ALGEMEEN... kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken. TECHNISCHE GEGEVENS Configuratie: 2-weg gesloten Belastbaarheid: 50 / 100 watt Impedantie: 6 Ohm Frequentiebereik 50 – 36 000 Hz Aanbevolen versterkervermogen: 20 – 100 watt Bruikbare gevoeligheid (1 Watt/1 m): 88 dB Afmetingen (bxhxd): 190 x 152 x 280 mm

TECHNISCHE WIJZIGINGEN VOORBEHOUDEN16
