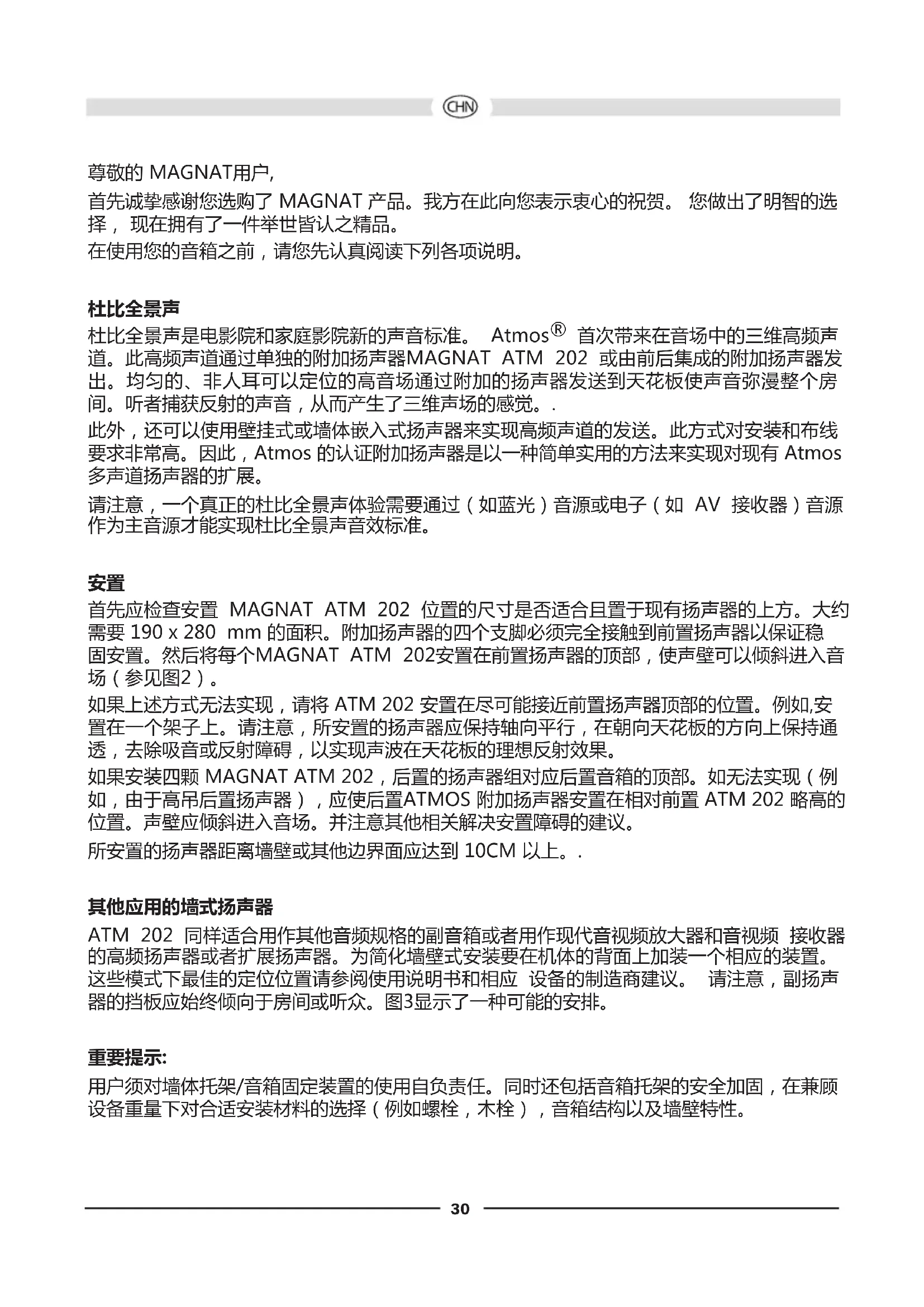

用户手册 ATM 202 MAGNAT

首先诚挚感谢您选购了 MAGNAT 产品。我方在此向您表示衷心的祝贺。您做出了明智的选择，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

杜比全景声

杜比全景声是电影院和家庭影院新的声音标准。Atmos ^® 首次带来在音场中的三维高频声道。此高频声道通过单独的附加扬声器MAGNAT ATM 202 或由前后集成的附加扬声器发出。均匀的、非人耳可以定位的高音场通过附加的扬声器发送到天花板使声音弥漫整个房间。听者捕获反射的声音，从而产生了三维声场的感觉。

此外，还可以使用壁挂式或墙体嵌入式扬声器来实现高频声道的发送。此方式对安装和布线要求非常高。因此，Atmos 的认证附加扬声器是以一种简单实用的方法来实现对现有 Atmos 多声道扬声器的扩展。

请注意，一个真正的杜比全景声体验需要通过（如蓝光）音源或电子（如 AV 接收器）音源作为主音源才能实现杜比全景声音效标准。

安置

首先应检查安置 MAGNAT ATM 202 位置的尺寸是否适合且置于现有扬声器的上方。大约需要 190 × 280 ~mm 的面积。附加扬声器的四个支脚必须完全接触到前置扬声器以保证稳固安置。然后将每个MAGNAT ATM 202安置在前置扬声器的顶部，使声壁可以倾斜进入音场（参见图2）。

如果上述方式无法实现，请将 ATM 202 安置在尽可能接近前置扬声器顶部的位置。例如,安置在一个架子上。请注意，所安置的扬声器应保持轴向平行，在朝向天花板的方向上保持通透，去除吸音或反射障碍，以实现声波在天花板的理想反射效果。

如果安装四颗 MAGNAT ATM 202，后置的扬声器组对应后置音箱的顶部。如无法实现（例如，由于高吊后置扬声器），应使后置ATMOS 附加扬声器安置在相对前置 ATM 202 略高的位置。声壁应倾斜进入音场。并注意其他相关解决安置障碍的建议。

所安置的扬声器距离墙壁或其他边界面应达到 10CM 以上。

其他应用的墙式扬声器

ATM 202 同样适合用作其他音频规格的副音箱或者用作现代音视频放大器和音视频接收器的高频扬声器或者扩展扬声器。为简化墙壁式安装要在机体的背面上加装一个相应的装置。这些模式下最佳的定位位置请参阅使用说明书和相应设备的制造商建议。请注意，副扬声器的挡板应始终倾向于房间或听众。图3显示了一种可能的安排。

重要提示:

用户须对墙体托架/音箱固定装置的使用自负责任。同时还包括音箱托架的安全加固，在兼顾设备重量下对合适安装材料的选择（例如螺栓，木栓），音箱结构以及墙壁特性。

使用入门

您需要用专业商店出售的喇叭专用线来连接音箱。为了避免音质损失，在使用3m以内的电线时，我们建议电线的截面积至少为2.5mm²，在使用长于3m的电线时，截面积应至少为4mm²。接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

将电线两头的绝缘皮剥掉大约10 - 15 mm，把露出的金属线头扭合起来 - 这个方法比包锡绝缘好- 插入接线柱，拧紧螺丝固定(图1)。也可以使用带CE标准式香蕉插头(4 mm)或叉形套的喇叭专用电线。

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇叭用线的其中一股线芯是带有纹路的或着了色，作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

保养

最好用柔性家用清洁剂来清洁涂漆表面。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表面上.

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有MAGNAT-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。

但这种现象的出现实为偶然。输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。

因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之...

除了低档的产品之外，放大器、调谐器和 CD 机－是可以产生您听不见的高频。如果高音喇叭在低音量或中等音量时出现问题，您应请专业人员来检查您的音响设备。

技术参数

配置：双闭合路径

负荷: 50 / 100 瓦

阻抗: 6 欧

频率范围: 50 - 36 000 赫

最佳放大功率: 20 - 100 瓦

有效系数 (1 瓦/1米): 88 分贝

尺寸 (宽x高x深): 190 x 152 x 280毫米

可能做技术改动.
