MANUAL DE USUARIO ATM 202 MAGNAT

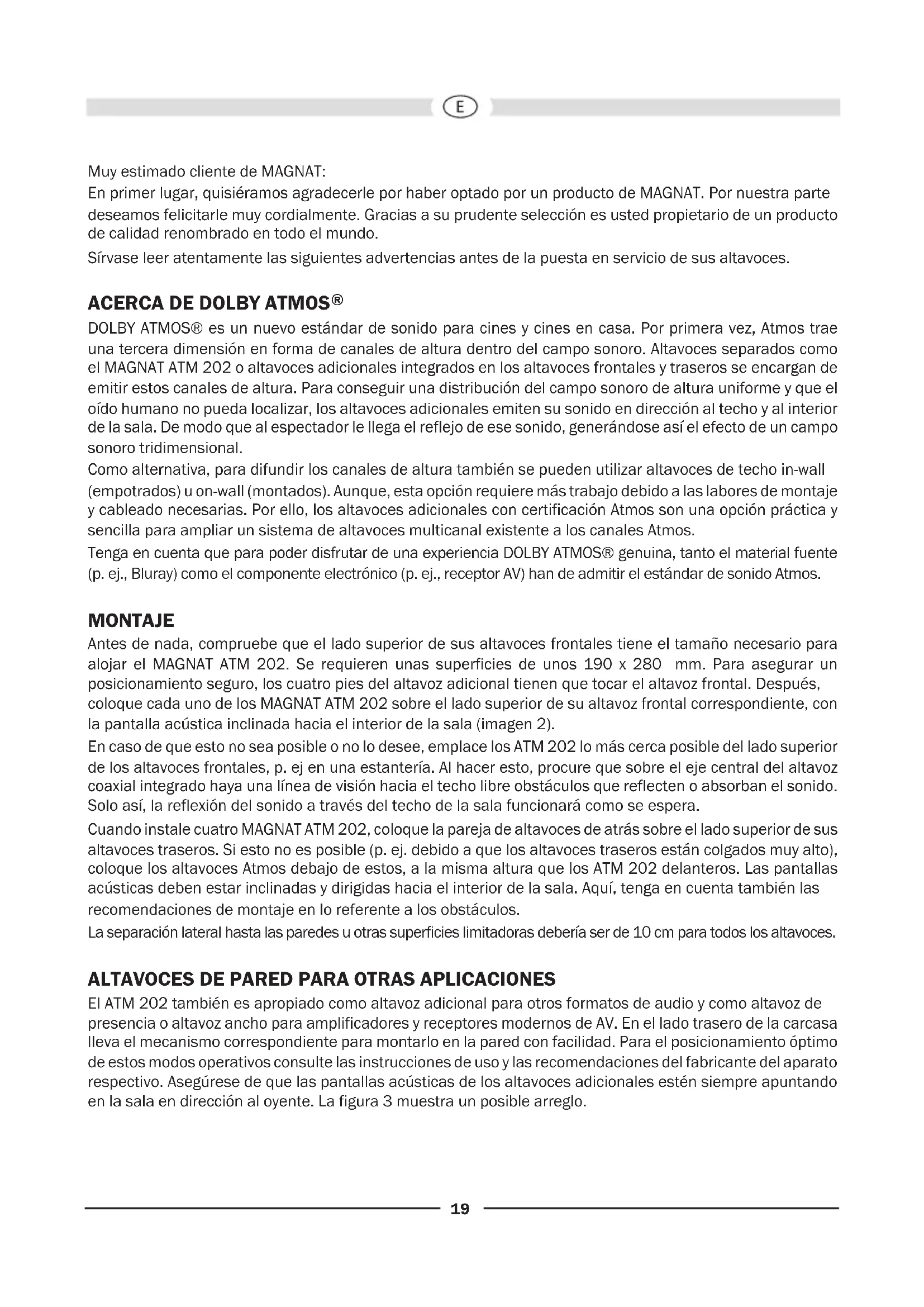

Muy estimado cliente de MAGNAT: En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo. Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

DOLBY ATMOS® es un nuevo estándar de sonido para cines y cines en casa. Por primera vez, Atmos trae una tercera dimensión en forma de canales de altura dentro del campo sonoro. Altavoces separados como el MAGNAT ATM 202 o altavoces adicionales integrados en los altavoces frontales y traseros se encargan de emitir estos canales de altura. Para conseguir una distribución del campo sonoro de altura uniforme y que el oído humano no pueda localizar, los altavoces adicionales emiten su sonido en dirección al techo y al interior de la sala. De modo que al espectador le llega el reflejo de ese sonido, generándose así el efecto de un campo sonoro tridimensional. Como alternativa, para difundir los canales de altura también se pueden utilizar altavoces de techo in-wall (empotrados) u on-wall (montados). Aunque, esta opción requiere más trabajo debido a las labores de montaje y cableado necesarias. Por ello, los altavoces adicionales con certificación Atmos son una opción práctica y sencilla para ampliar un sistema de altavoces multicanal existente a los canales Atmos. Tenga en cuenta que para poder disfrutar de una experiencia DOLBY ATMOS® genuina, tanto el material fuente (p. ej., Bluray) como el componente electrónico (p. ej., receptor AV) han de admitir el estándar de sonido Atmos. MONTAJE Antes de nada, compruebe que el lado superior de sus altavoces frontales tiene el tamaño necesario para alojar el MAGNAT ATM 202. Se requieren unas superficies de unos 190 x 280 mm. Para asegurar un posicionamiento seguro, los cuatro pies del altavoz adicional tienen que tocar el altavoz frontal. Después, coloque cada uno de los MAGNAT ATM 202 sobre el lado superior de su altavoz frontal correspondiente, con la pantalla acústica inclinada hacia el interior de la sala (imagen 2). En caso de que esto no sea posible o no lo desee, emplace los ATM 202 lo más cerca posible del lado superior de los altavoces frontales, p. ej en una estantería. Al hacer esto, procure que sobre el eje central del altavoz coaxial integrado haya una línea de visión hacia el techo libre obstáculos que reflecten o absorban el sonido. Solo así, la reflexión del sonido a través del techo de la sala funcionará como se espera. Cuando instale cuatro MAGNAT ATM 202, coloque la pareja de altavoces de atrás sobre el lado superior de sus altavoces traseros. Si esto no es posible (p. ej. debido a que los altavoces traseros están colgados muy alto), coloque los altavoces Atmos debajo de estos, a la misma altura que los ATM 202 delanteros. Las pantallas acústicas deben estar inclinadas y dirigidas hacia el interior de la sala. Aquí, tenga en cuenta también las recomendaciones de montaje en lo referente a los obstáculos. La separación lateral hasta las paredes u otras superficies limitadoras debería ser de 10 cm para todos los altavoces.

ALTAVOCES DE PARED PARA OTRAS APLICACIONES

El ATM 202 también es apropiado como altavoz adicional para otros formatos de audio y como altavoz de presencia o altavoz ancho para amplificadores y receptores modernos de AV. En el lado trasero de la carcasa lleva el mecanismo correspondiente para montarlo en la pared con facilidad. Para el posicionamiento óptimo de estos modos operativos consulte las instrucciones de uso y las recomendaciones del fabricante del aparato respectivo. Asegúrese de que las pantallas acústicas de los altavoces adicionales estén siempre apuntando en la sala en dirección al oyente. La figura 3 muestra un posible arreglo.20 Indicación importante / indicación de seguridad: El cliente se hace responsable individual, en caso de utilizar fijadores / sujetadores para altavoces. Asimismo es el cliente el único responsable de que la sujeción del fijador del altavoz sea segura y de que la elección del material para el montaje sea la adecuada (por ejemplo, tornillos, tacos de anclaje) considerando el peso y la construcción del altavoz, y las características de la pared.

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm², en las longitudes mayores por lo menos 4 mm². El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable. Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan (Fig. 1). También se puede utilizar cable de altavoz con horquilla o clavija banana (4 mm) con marcado CE. Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color. Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado. LIMPIEZA Se recomienda limpiar las superficies laqueadas con un producto de limpieza suave; no utilice en ningún caso limpiamuebles o productos similares.

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de MAGNAT han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción. Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces). Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces. Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces. POR LO GENERAL... los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.21
