РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ATM 202 MAGNAT

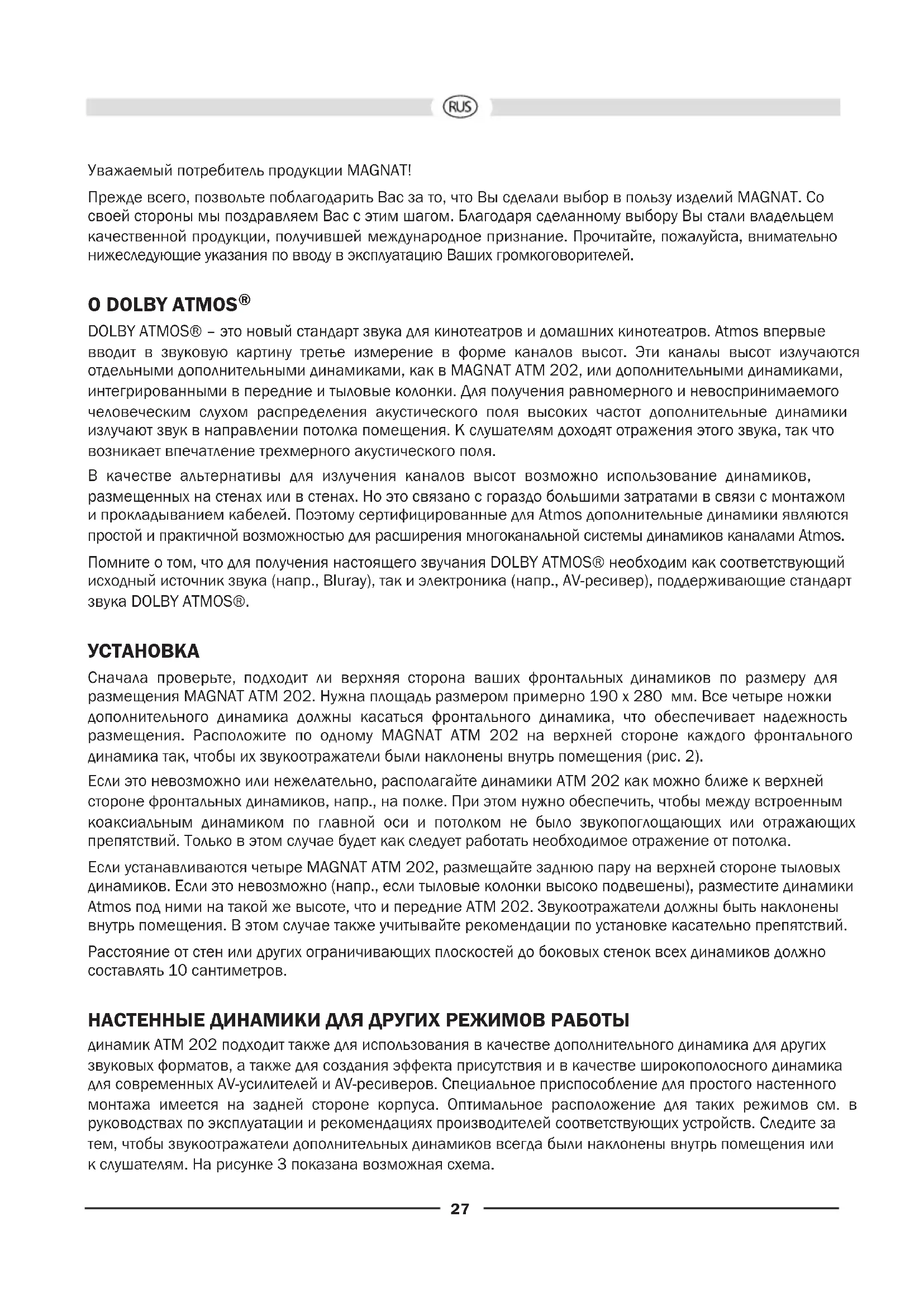

Уважаемый потребитель продукции MAGNAT!

Прежде всего, позвольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий MAGNAT. Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали владельцем качественной продукции, получившей международное признание. Прочитайте, пожалуйста, внимательно нижеследующие указания по вводу в эксплуатацию Ваших громкоговорителей.

O DOLBY ATMOS®

DOLBY ATMOS® – это новый стандарт звука для кинотеатров и домашних кинотеатров. Atmos впервые вводит в звуковую картину третье измерение в форме каналов высот. Эти каналы высот излучаются отдельными дополнительными динамиками, как в MAGNAT ATM 202, или дополнительными динамиками, интегрированными в передние и тыловые колонки. Для получения равномерного и невоспринимаемого человеческим слухом распределения акустического поля высоких частот дополнительные динамики излучают звук в направлении потолка помещения. К слушателям доходят отражения этого звука, так что возникает впечатление трехмерного акустического поля.

В качестве альтернативы для излучения каналов высот возможно использование динамиков, размещенных на стенах или в стенах. Но это связано с гораздо большими затратами в связи с монтажом и прокладыванием кабелей. Поэтому сертифицированные для Atmos дополнительные динамики являются простой и практичной возможностью для расширения многоканальной системы динамиков каналами Atmos.

Помните о том, что для получения настоящего звучания DOLBY ATMOS® необходим как соответствующий исходный источник звука (напр., Bluray), так и электроника (напр., AV-ресивер), поддерживающие стандарт звука DOLBY ATMOS®.

УСТАНОВКА

Сначала проверьте, подходит ли верхняя сторона ваших фронтальных динамиков по размеру для размещения MAGNAT ATM 202. Нужна площадь размером примерно 190 x 280 мм. Все четыре ножки дополнительного динамика должны касаться фронтального динамика, что обеспечивает надежность размещения. Расположите по одному MAGNAT ATM 202 на верхней стороне каждого фронтального динамика так, чтобы их звукоотражатели были наклонены внутрь помещения (рис. 2).

Если это невозможно или нежелательно, располагайте динамики АТМ 202 как можно ближе к верхней стороне фронтальных динамиков, напр., на полке. При этом нужно обеспечить, чтобы между встроенным коаксиальным динамиком по главной оси и потолком не было звукопоглощающих или отражающих препятствий. Только в этом случае будет как следует работать необходимое отражение от потолка.

Если устанавливаются четыре MAGNAT ATM 202, размещайте заднюю пару на верхней стороне тыловых динамиков. Если это невозможно (напр., если тыловые колонки высоко подвешены), разместите динамики Atmos под ними на такой же высоте, что и передние ATM 202. Звукоотражатели должны быть наклонены внутрь помещения. В этом случае также учитывайте рекомендации по установке касательно препятствий.

Расстояние от стен или других ограничивающих плоскостей до боковых стенок всех динамиков должно составлять 10 сантиметров.

НАСТЕННЫЕ ДИНАМИКИ ДЛЯ ДРУГИХ РЕЖИМОВ РАБОТЫ

динамик АТМ 202 подходит также для использования в качестве дополнительного динамика для других звуковых форматов, а также для создания эффекта присутствия и в качестве широкополосного динамика для современных AV-усилителей и AV-ресиверов. Специальное приспособление для простого настенного монтажа имеется на задней стороне корпуса. Оптимальное расположение для таких режимов см. в руководствах по эксплуатации и рекомендациях производителей соответствующих устройств. Следите за тем, чтобы звукоотражатели дополнительных динамиков всегда были наклонены внутрь помещения или к слушателям. На рисунке 3 показана возможная схема.

Важное указание / указания по технике безопасности:

За применение других настенных держателей / креплений громкоговорителей ответственность несет только клиент. Также клиент единолично несет ответственность за надежное крепление держателей громкоговорителей на стене и выбор соответствующего монтажного материала (напр., винты, дюбели) с учетом веса и конструкции громкоговорителей и свойств стены.

ВВОД В ЭКСПЛУАТАЦИЮ

Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем Вам применять кабели длиной до 3 м и с площадью сечения не менее 2,5 мм², а при большей длине - не менее 4 мм².

До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны быть одинаковыми.

Очистите от изоляции концы кабелей на участке 10 – 15 мм. Концы затем скручиваются (это лучше, чем покрывать их припоем), заводятся в зажимы контактов и надежно закрепляются винтами (Рис. 1). Возможно также использование кабеля громкоговорителя с соответствующими СЕ банановыми штепселями (4 мм) или вилочными наконечниками.

При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е. черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя, соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+) зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля для громкоговорителя имеет рифленую или цветовую маркировку.

Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания, например, из-за выступающих из зажимов волокон провода. Это может представлять опасность для включенного усилителя.

УХОД

Лакированные поверхности же рекомендуется очищать с помощью мягких универсальных чистящих средств, т. е. ни в коем случае не применять политуру для мебели или т. п.

СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА

Все громкоговорители MAGNAT настроены на наилучшее воспроизведение в условиях, когда регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может привести к искажению звучания.

Если в Вашем распоряжении находится усилитель, который обладает существенно более высокой выходной мощностью, превышающей паспортную нагрузочную способность колонок, то такой чрезмерный уровень громкости может привести к разрушению громкоговорителя, что, впрочем, случается весьма редко.

Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами слышимые искажения, крайне опасные для Вашего громкоговорителя.

В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука, и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может привести к перегрузкам в колонках.

В ОБЩЕМ...

усилители, тюнеры и CD плееры - и не только в случае недорогих изделий - могут воспроизводить воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Конфигурация: 2 направления, закрытые

Нагрузочная способность: 50 / 100 Вт

Импеданц: 6 Ом

Частотный диапазон: 50 - 36 000 Гц

Рекомендуемая мощность усилителя: 20 - 100 Вт

Коэф. полезного действия (1 Вт/1 м): 88 дБ

Габариты (ШхВхГ): 190 x 152 x 280 мм

ПРАВО НА ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ ЗА НАМИ
