| Caractéristiques techniques | Résolution vidéo 1080p, angle de vue de 160°, vision nocturne, audio bidirectionnel |
|---|---|
| Utilisation | Installation facile sur la porte d'entrée, compatible avec les smartphones via l'application Eufy Security |
| Maintenance et réparation | Nettoyage régulier de l'objectif, mise à jour du firmware via l'application |
| Sécurité | Cryptage des données, notifications en temps réel sur détection de mouvement |
| Informations générales | Fonctionne avec une alimentation filaire ou batterie, stockage local sur carte SD |
FOIRE AUX QUESTIONS - Video Doorbell 1080p eufy
Téléchargez la notice de votre Sonnette de portes au format PDF gratuitement ! Retrouvez votre notice Video Doorbell 1080p - eufy et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Video Doorbell 1080p de la marque eufy.
MODE D'EMPLOI Video Doorbell 1080p eufy

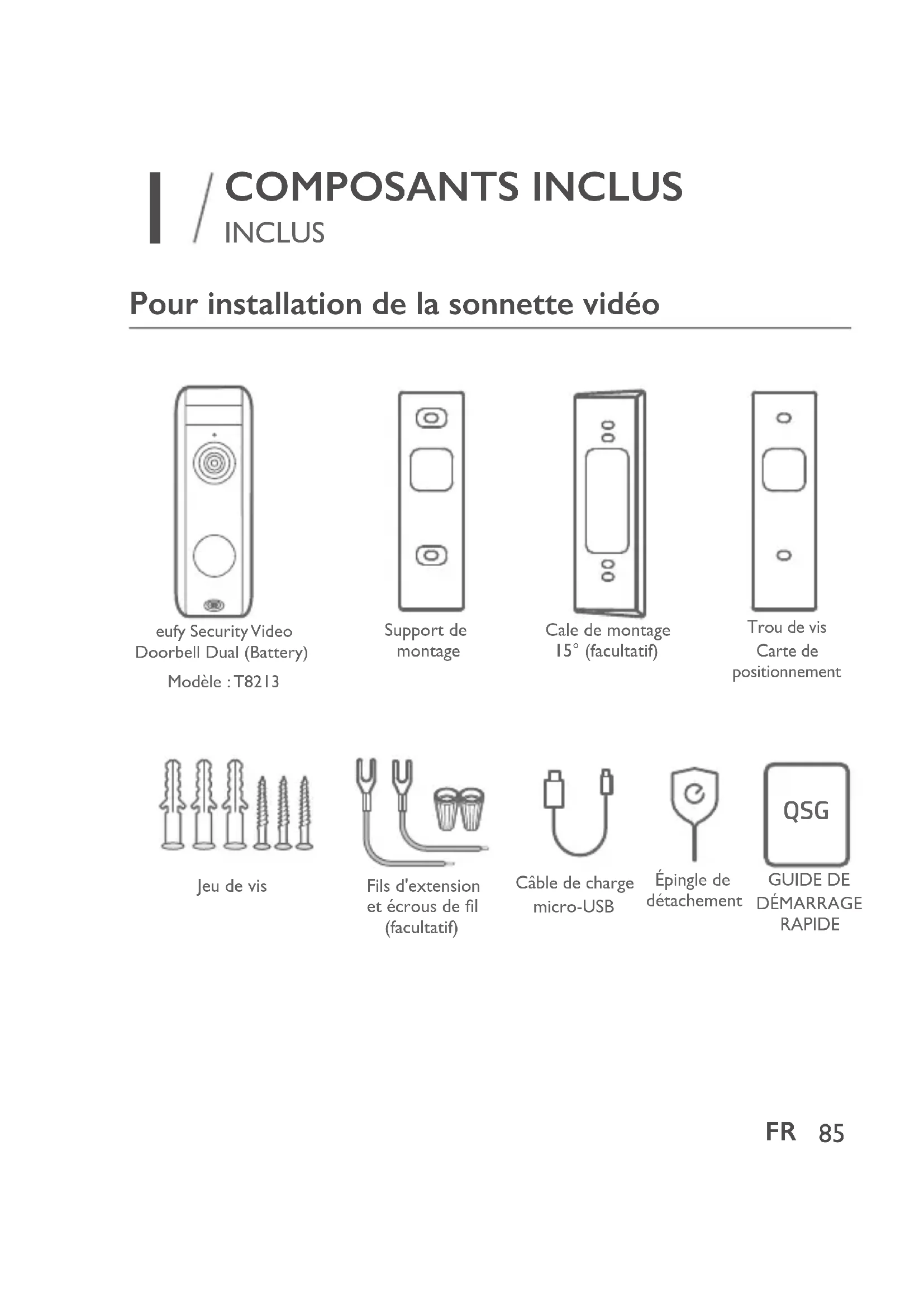

Pour installation de la sonnette vidéo QSG eufy Security Video Doorbell Dual (Battery)Modèle : T8213Jeu de visTrou de visCarte de positionnementCâble de charge micro-USBCale de montage 15° (facultatif)Support de montageFils d'extension et écrous de l (facultatif)Épingle de détachementGUIDE DEDÉMARRAGE RAPIDE86
Pour l'installation du HomeBase 2 HomeBase 2 Modèle : T8010X Adaptateur d'alimentation pour HomeBase 2 Câble Ethernet pour HomeBase 2 Remarque : la prise de l'adaptateur d'alimentation peut varier selon les régions.FR

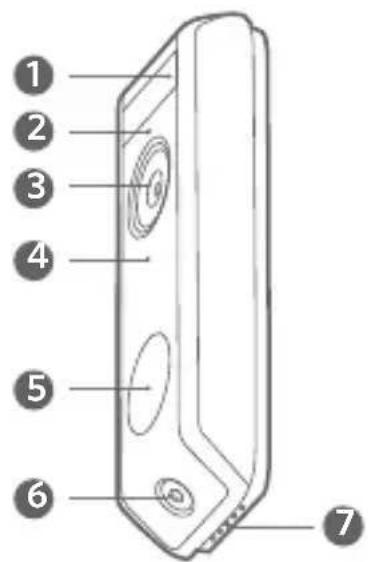

Sonnette vidéo Vue de face :

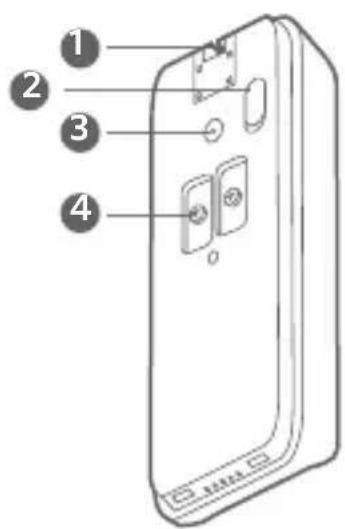

1.Détecteur de mouvement2.Microphone3.Objectif principal de la caméra4.Détecteur de lumière ambiante5.Anneau LED / Bouton de sonnette6.Objectif secondaire de la caméra7.Haut-parleurVue arrière :
1.Mécanisme de détachement2.Port de charge micro-USB3.Bouton SYNC/RESET4.Bornes d’alimentation pour fils de sonnette existants (en option)88
Fonctionnement Instructions Mise en marche de la sonnette Appuyez sur le bouton SYNC. Ajouter la sonnette à la station HomeBase Appuyez sur le bouton SYNC et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip. Mettre la sonnette hors tension Appuyez rapidement sur le bouton SYNC 5 fois en 3 secondes. Réinitialiser la sonnette Appuyez sur le bouton SYNC pendant 10 secondes HomeBase 2

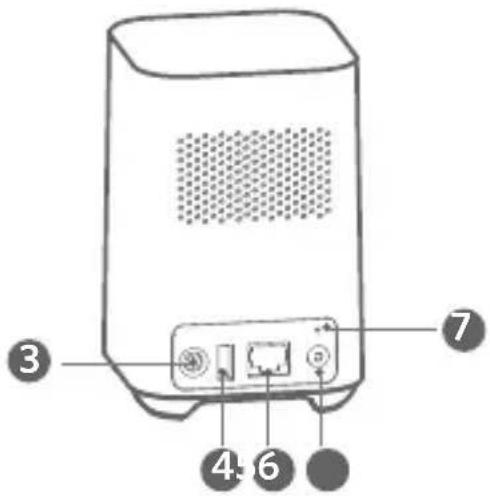

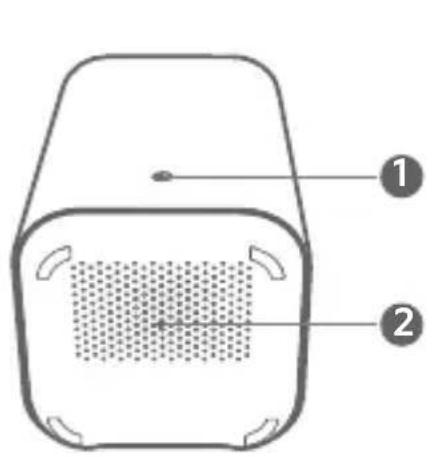

1.LED d’état 2.Haut-parleur 3.Port d’alimentation 4.Port USB 5.Port Ethernet 6.Bouton SYNC/ALARM OFF 7.Bouton de réinitialisationFR

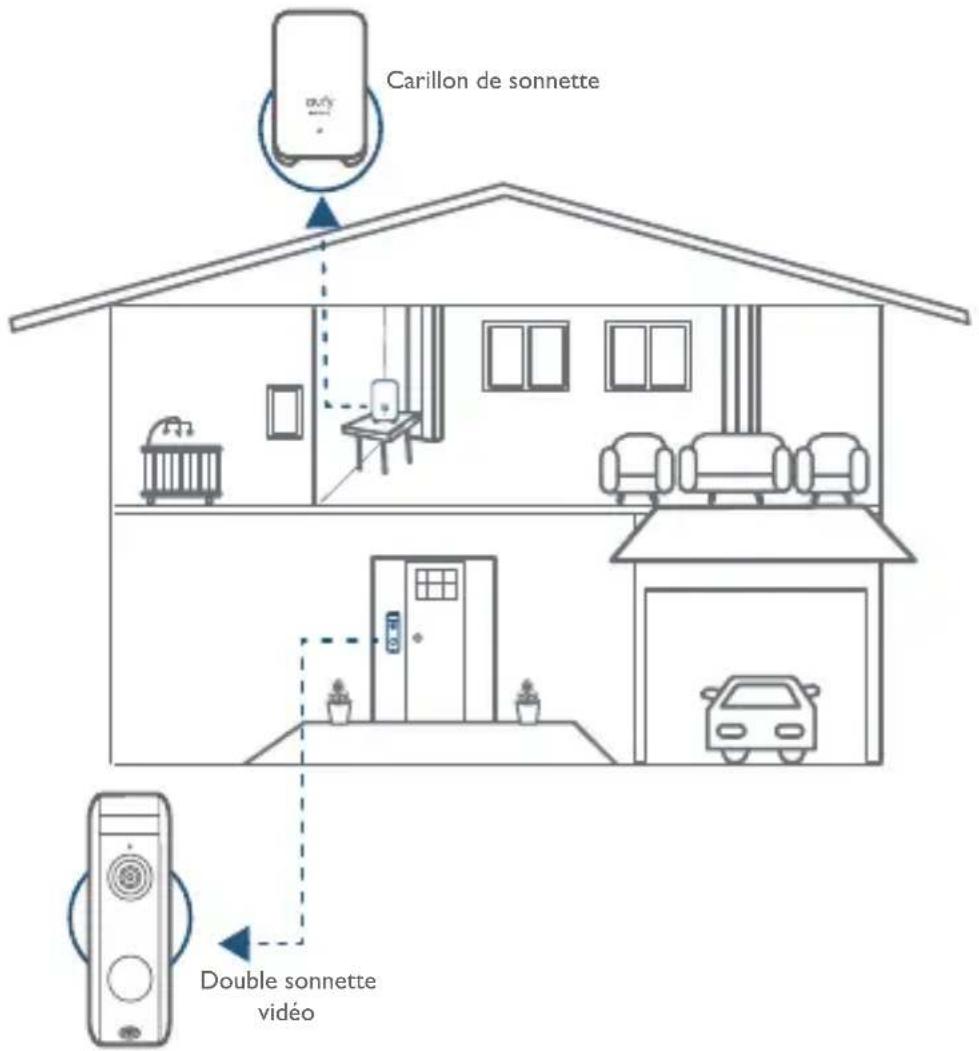

Fonctionnement du système Le système de sonnette vidéo comprend 2 parties.La première est la sonnette vidéo à votre porte.L’autre est le module HomeBase dans votre maison.La sonnette vidéo détecte les mouvements sur votre porche et vous permet de répondre à la porte à tout moment et depuis n'importe où.Le module HomeBase stocke les clips vidéo sur son système de stockage intégré.Lorsque quelqu’un sonne à la porte, les personnes présentes dans la maison sont averties.Carillon de sonnetteDouble sonnette vidéo90

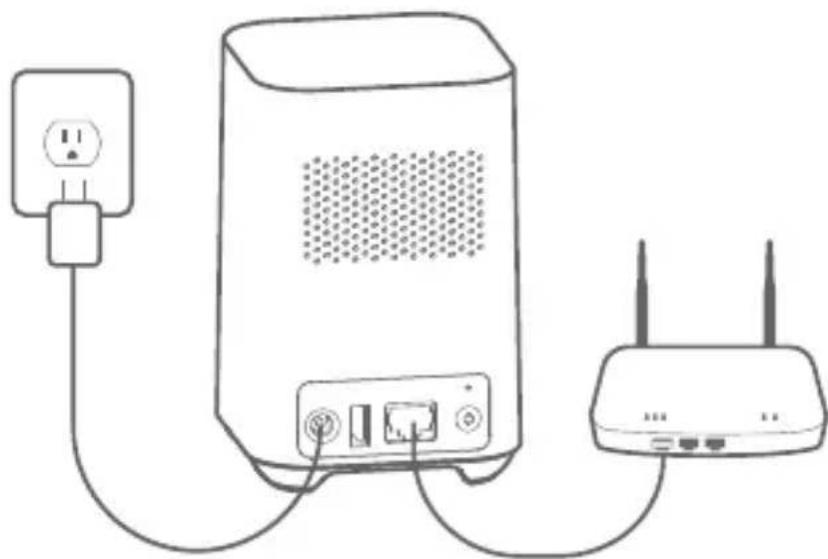

Connexion du module HomeBase 2 à Internet 1. Mettez le HomeBase 2 sous tension, puis utilisez le câble Ethernet fourni pour brancher le HomeBase 2 au routeur de votre domicile.2. L'indicateur LED devient bleu (cela peut prendre une minute) lorsque HomeBase 2 est prêt à être conguré.FR
Conguration du système ÉTAPE 2

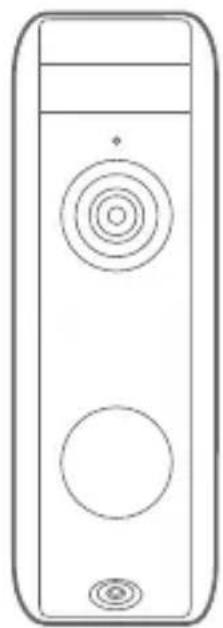

Téléchargement de l’application et conguration du système Téléchargez l'application eufy Security depuis l'App Store (appareils iOS) ou Google Play (appareils Android).Créez un compte eufy Security, puis suivez les instructions à l’écran pour terminer la conguration.92

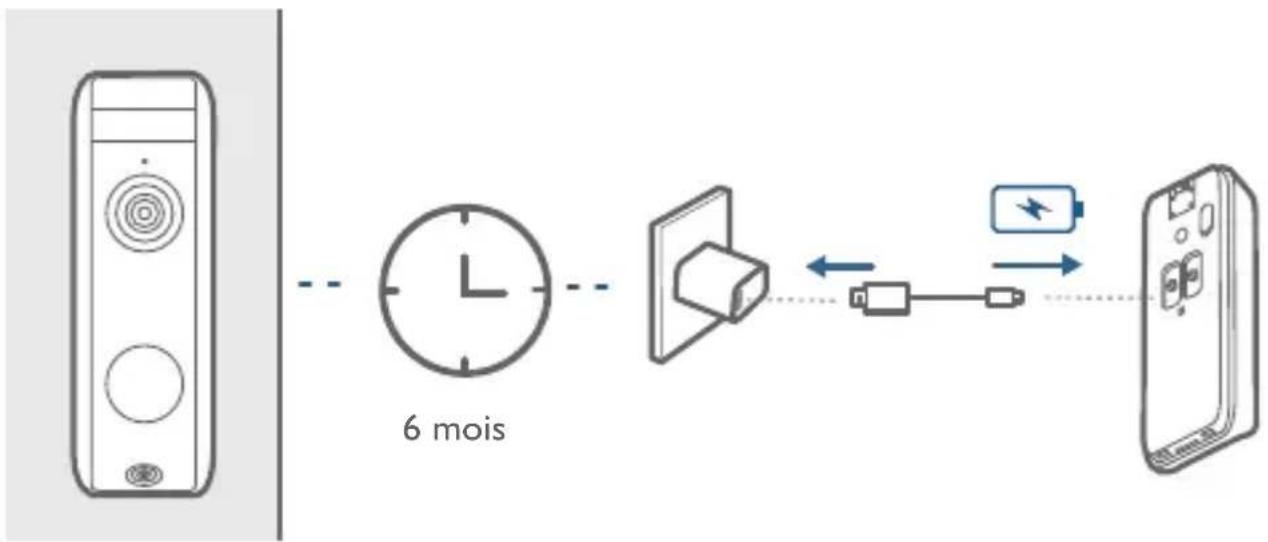

Option 1 - Alimentation par batterie
1. Si vous n'avez pas de câblage de sonnette à la porte d'entrée, utilisez la
batterie intégrée.Vous êtes libre de déterminer la position de la sonnette et le montage est simple et rapide.2. Lorsque le niveau de la batterie de la sonnette est faible, vous devez la détacher et la charger.3. Si vous choisissez cette option, passez à l'ÉTAPE 4 RECHERCHE D'UN EMPLACEMENT DE MONTAGE.6 moisRemarque : la durée de vie de la batterie varie en fonction de l'utilisation.Dans la plupart des cas, une sonnette peut avoir jusqu’à 10 événements par jour et chaque enregistrement dure en moyenne 20 secondes.Dans ce cas de gure, la durée de vie de la batterie de la sonnette peut aller jusqu'à six mois.FR

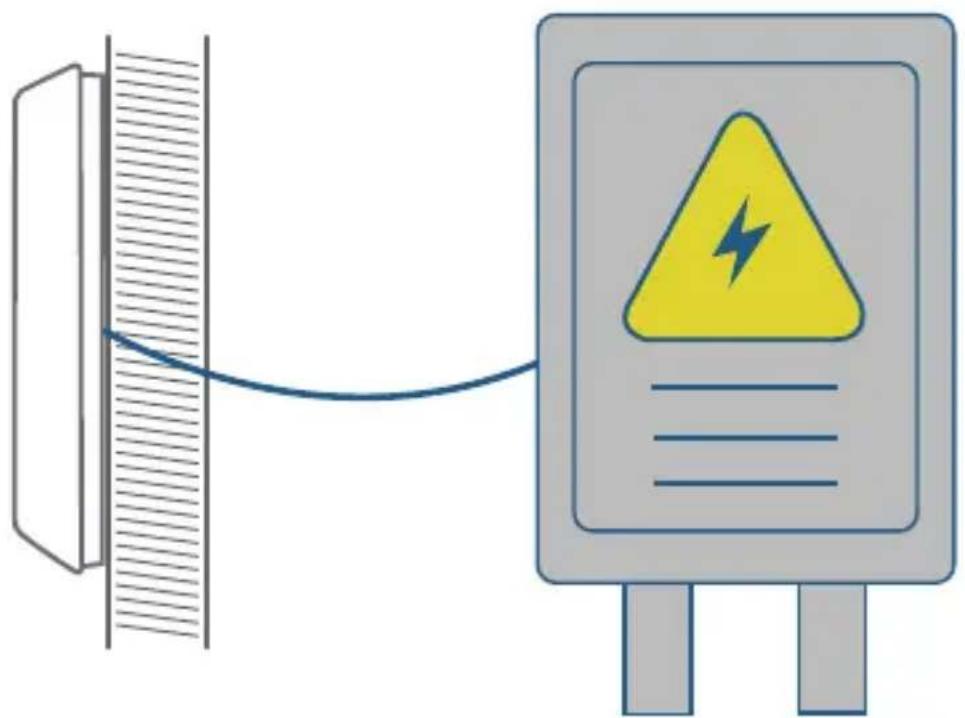

Option 2 - Alimentation par câblage de sonnette
1. Si vous avez un câblage de sonnette existant et fonctionnel à la porte d'entrée,
la sonnette sera alimentée en permanence par celui-ci.Vous n’avez donc pas besoin de la détacher et de la charger après l’installation.
2. Étant donné que la sonnette est connectée aux ls, la position de montage
3. Si vous choisissez cette option, passez à l’ANNEXE 3 ALIMENTATION DE
LA SONNERIE AVEC LES FILS DE SONNERIE EXISTANTS. Câblage de sonnette 8 à 24 V C.A.94

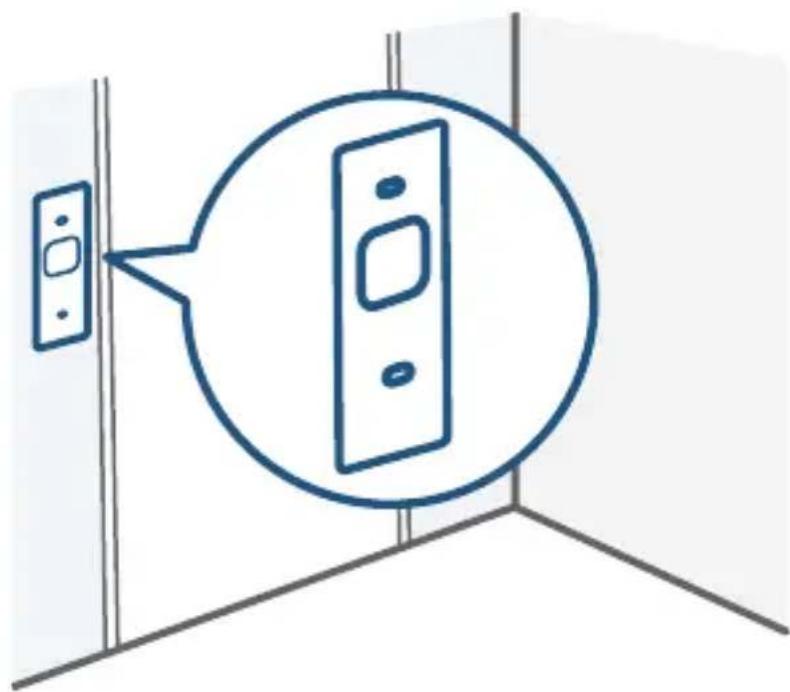

Recherche d’un point de montage En amenant la sonnette vidéo à la porte d’entrée, consultez l’afchage en direct sur l’application.Recherchez un emplacement qui vous offre le champ de vision souhaité.Tenez compte des facteurs suivants :1. Vériez si vous pouvez réutiliser les trous et les ancrages existants sur le mur ou le cadre de la porte.2. Si vous souhaitez placer la sonnette à proximité d'un mur latéral, assurez-vous que le mur n'apparaît pas dans le champ de vision.Sinon, la lumière infrarouge sera rééchie et la vision nocturne deviendra oue.3. Si vous percez les trous de montage pour la première fois, la hauteur de montage recommandée est de 1,2 m du sol.4. Pour ajuster l’ange, utilisez la cale de montage de 15° comme support de montage supplémentaire.1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° sans cale de montage à 15° avec cale de montage à 15°PortePorteSonnette vidéoSonnette vidéoFR
Placez la carte de positionnement des trous de vis contre le mur pour marquer la position.96

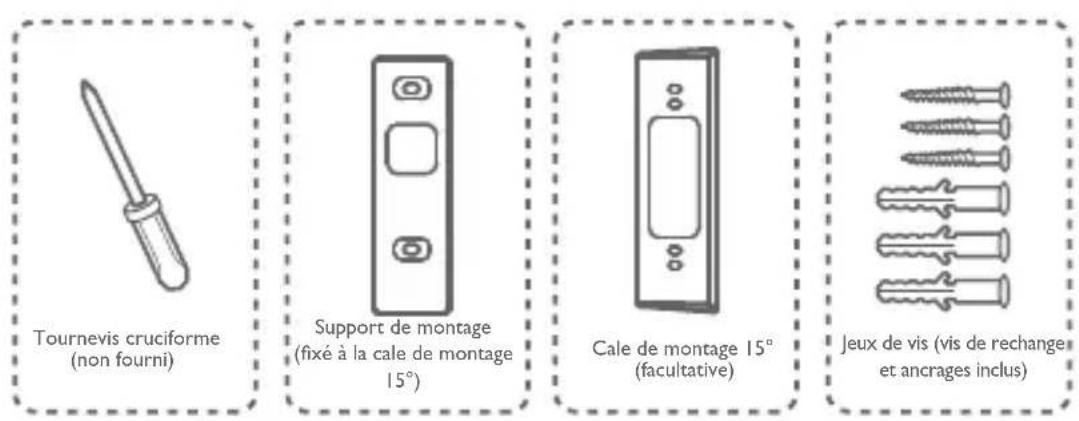

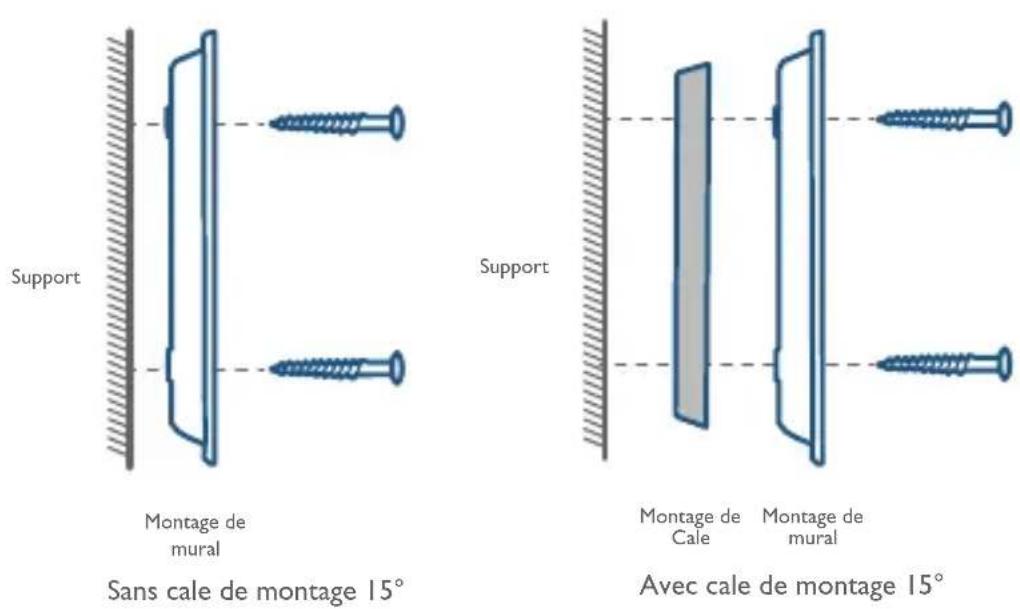

Montage de la sonnette sur une surface en bois Si vous montez la sonnette sur une surface en bois, vous n'avez pas besoin de percer d'avant-trous.Utilisez les vis fournies pour xer le support de montage au mur. La carte de positionnement indique la position des trous de vis.Éléments requis : Tournevis, support de montage, cale de montage 15° (en option), jeux de visTournevis cruciforme(non fourni)SupportSupportMontage demuralMontage de Cale Montage demuralSupport de montage(xé à la cale de montage 15°) Cale de montage 15°(facultative)Jeux de vis (vis de rechangeet ancrages inclus)Sans cale de montage 15°Avec cale de montage 15°FR

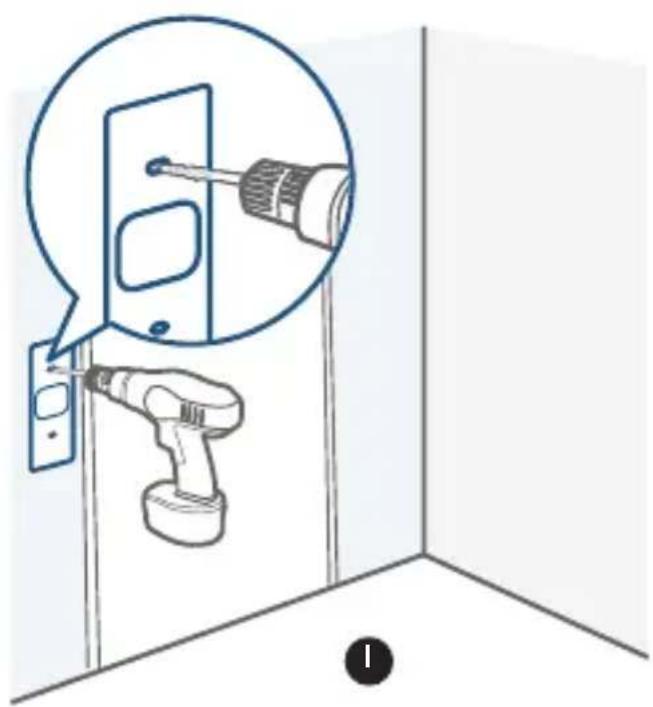

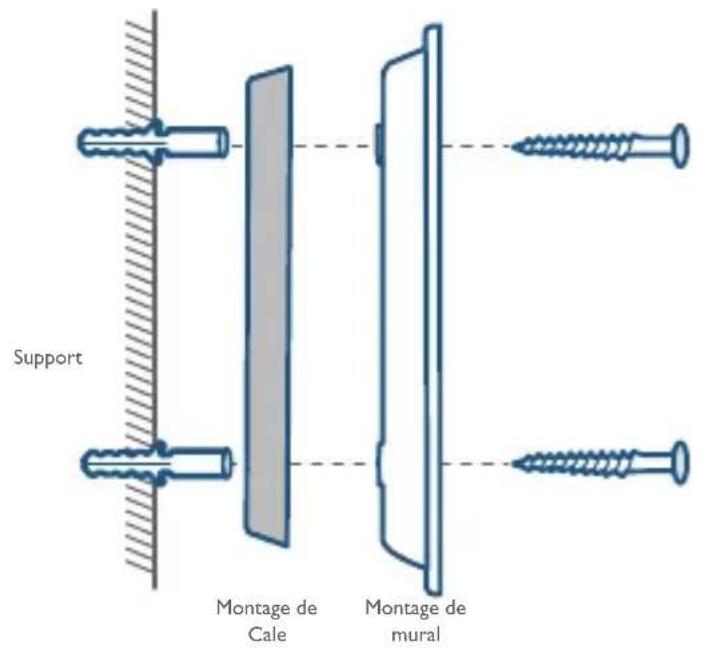

Monter la sonnette sur des surfaces en matériaux durs
1. Si vous montez la sonnette sur une surface en matériaux durs, comme
la brique, le béton ou le stuc, percez 2 trous à travers la carte de positionnement des vis à l’aide d’un foret de 15/64" (6 mm).
2. Insérez les chevilles fournies, puis utilisez les longues vis fournies pour xer

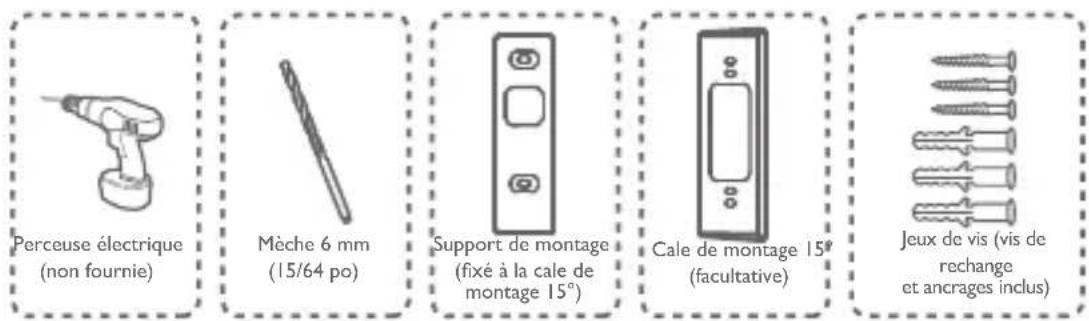

le support de montage au mur. Éléments requis : Perceuse électrique, foret 15/64" (6 mm), support de montage, cale de montage 15° (en option), jeux de vis Perceuse électrique (non fournie) Mèche 6 mm (15/64 po) Support de montage (xé à la cale de montage 15°) Cale de montage 15° (facultative) Jeux de vis (vis de rechange et ancrages inclus)
Support Support Montage de mural Montage de Cale Montage de mural Sans cale de montage 15° Avec cale de montage 15°FR

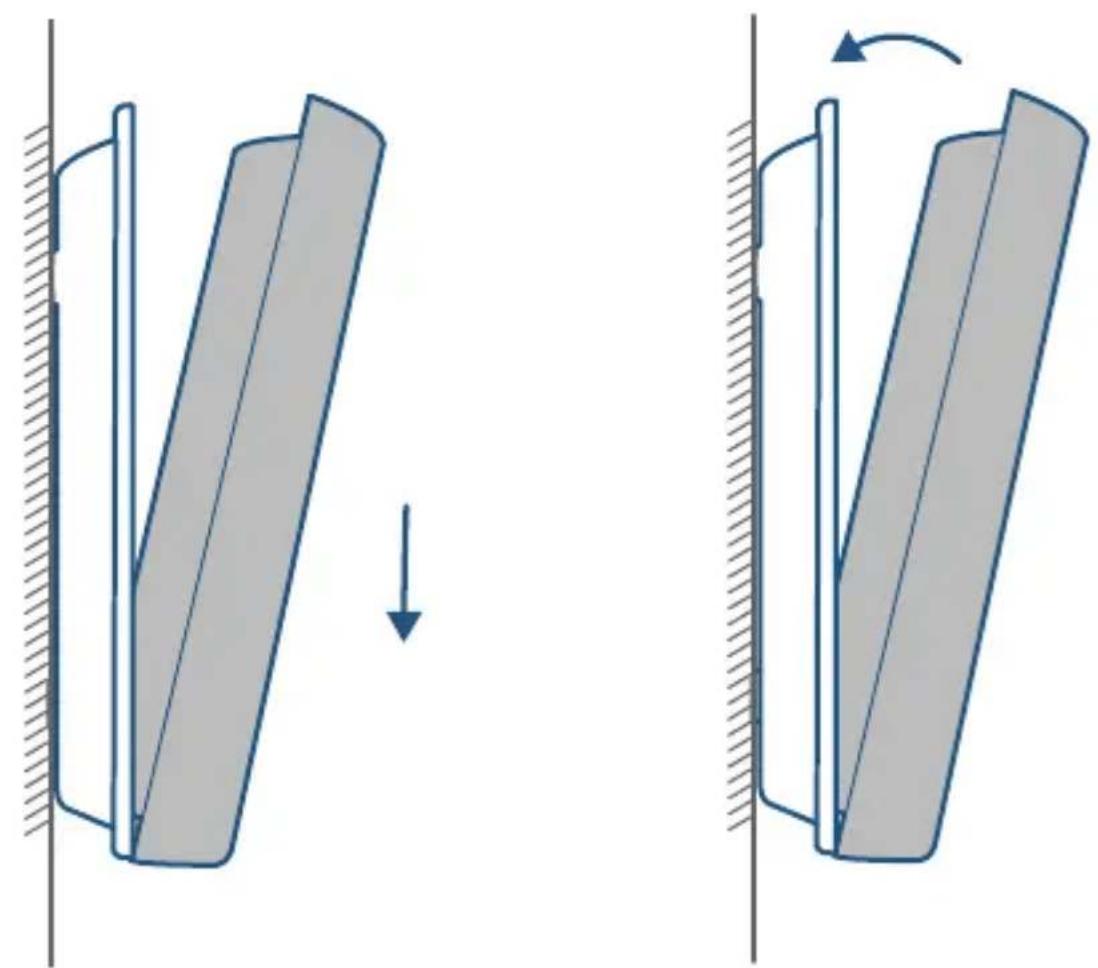

Montage de la sonnette Alignez la sonnette en bas, puis placez-la en haut.Appuyez sur la sonnette jusqu’à ce qu’elle s’enclenche.Le montage est terminé.Si vous souhaitez détacher la sonnette ou la recharger, veuillez vous reporter aux sections suivantes.100

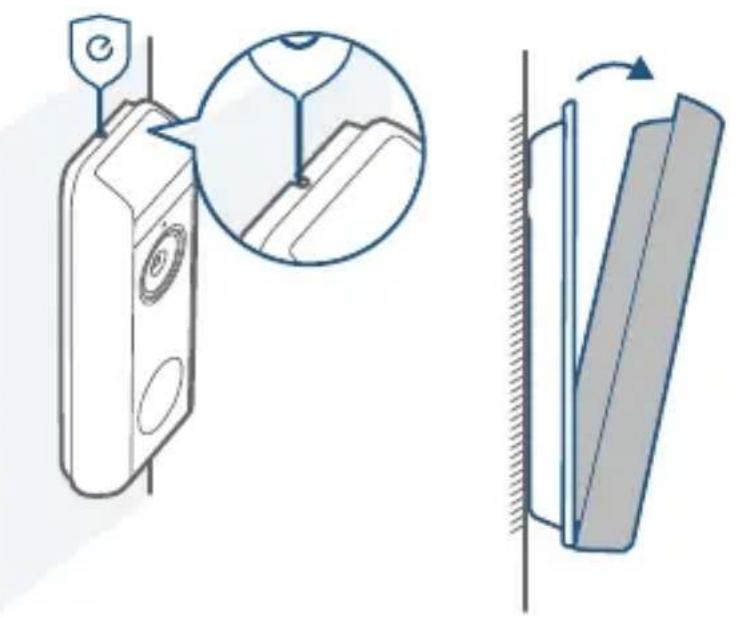

Détachement de la sonnette 1. Utilisez la goupille d'éjection de sonnette fournie si vous souhaitez retirer la sonnette du support de montage.2. Appuyez dans le trou d’épingle sur le dessus de la sonnette, puis soulevez la partie supérieure pour la retirer.Éléments requis: Goupille de détachement de sonnetteSonnetteÉpingle de détachementFR

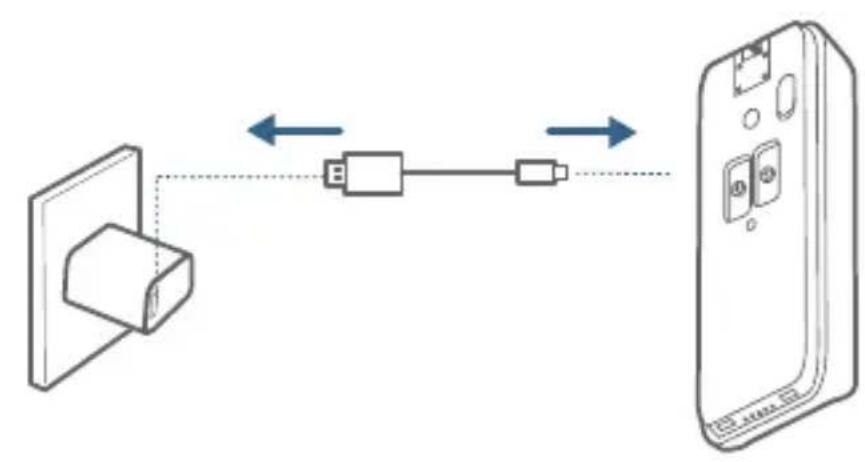

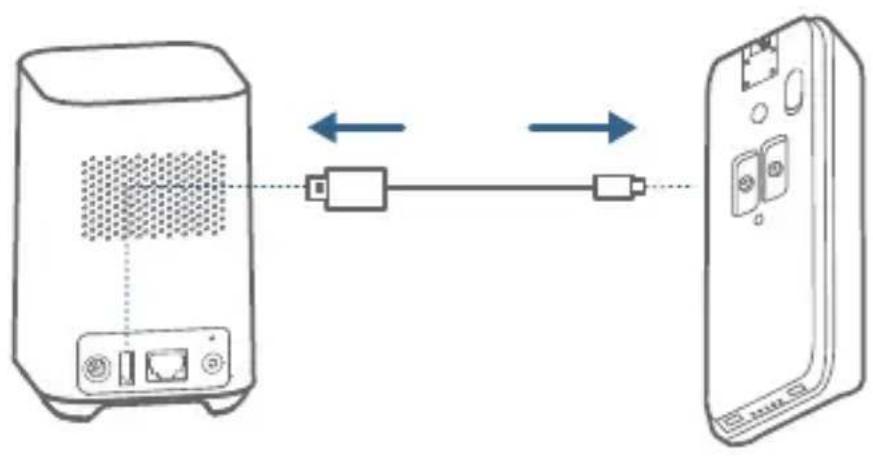

Recharge de la sonnette Voyant LEDChargement : Vert clignotantChargement terminé : VertTemps de charge 6 heures de 0 % à 100 %102
3.1 Vérication du fonctionnement des ls de la

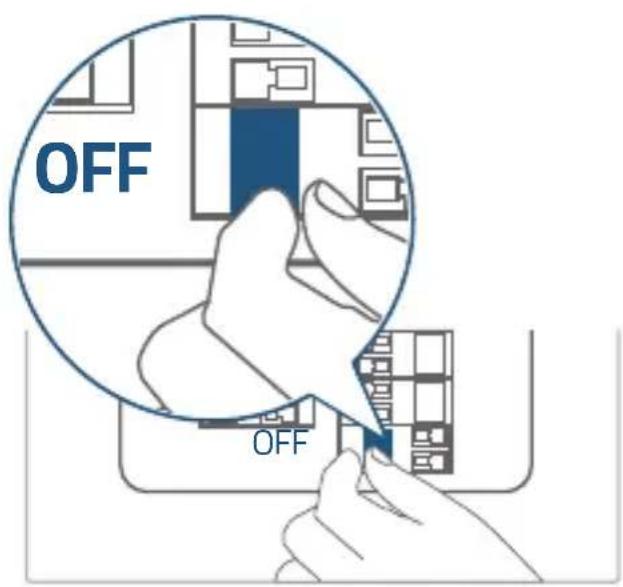

sonnette 1. Testez la sonnette existante pour vérier qu'elle fonctionne.Si la sonnette ne sonne pas, les ls de votre sonnette sont peut-être défectueux.Alimentez la sonnette sur sa propre batterie ou consultez un électricien pour réparer les ls.2. Coupez le courant au disjoncteur.Allumez/éteignez les lumières de votre maison pour vous assurer que l’électricité est bien coupée. OFF OFF Soyez toujours prudent lorsque vous manipulez des ls électriques.Si vous n'êtes pas à l'aise pour l'installer vous-même, faites appel à un électricien qualié.FR

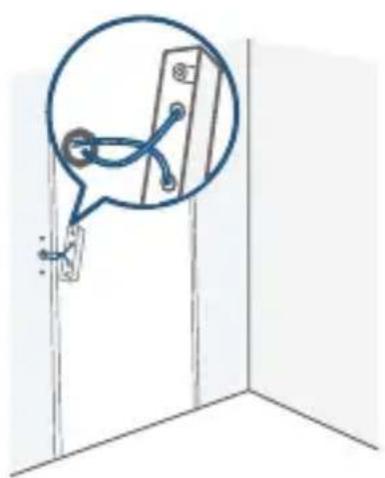

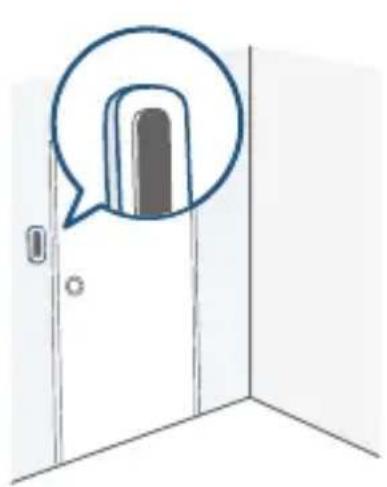

3.2 Détacher le bouton de sonnette existant
Si vous avez déjà un câblage de sonnette existant :

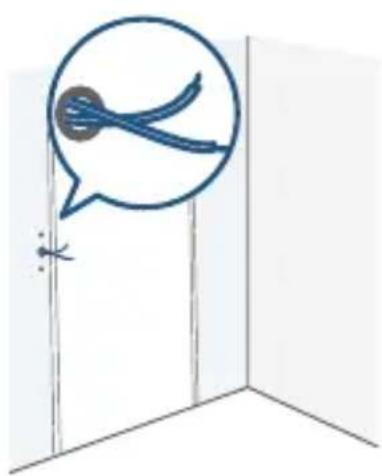

1. Retirez le bouton de sonnette existant à l’aide d’un tournevis cruciforme (non
2. Tirez les deux ls avec précaution lors du retrait de la sonnette existante.
Redressez les extrémités des ls si nécessaire. Éléments requis : Tournevis à tête cruciforme Tournevis cruciforme (Non fourni)104

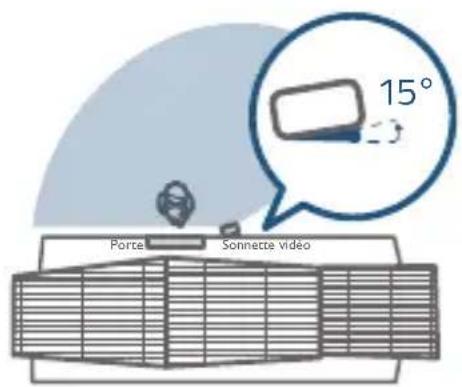

3.3 Trouver un emplacement de montage
1. Lorsque vous déterminez la position de montage de la sonnette, tenez
compte des facteurs suivants :
Vériez si vous pouvez réutiliser les trous et les ancrages existants sur le mur ou le cadre de la porte.
Si vous percez les trous de montage pour la première fois, la hauteur de montage recommandée est de 1,2 m du sol.

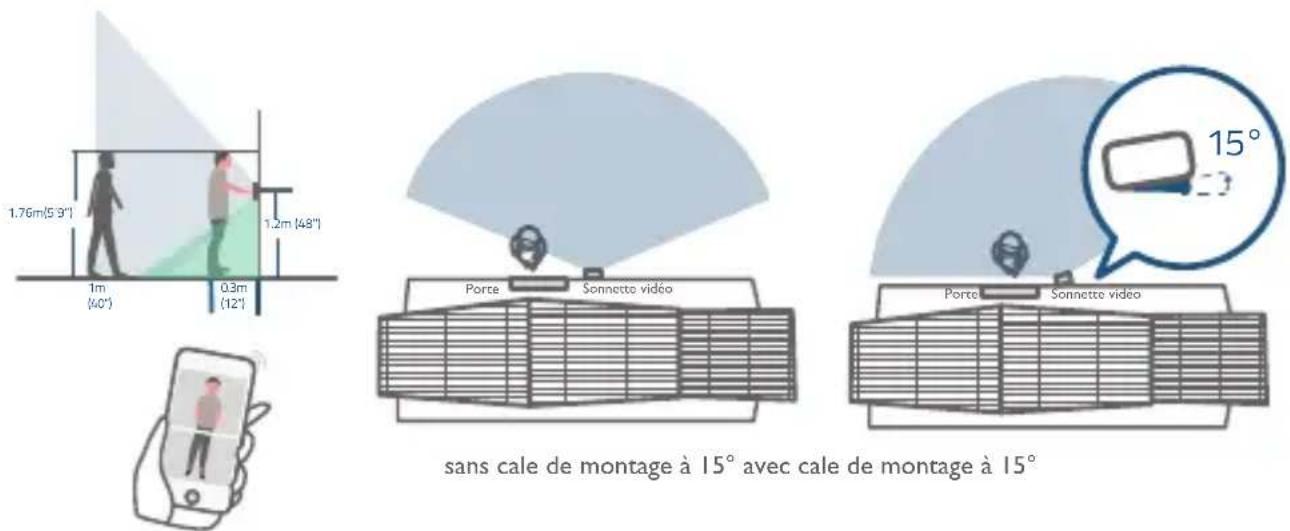

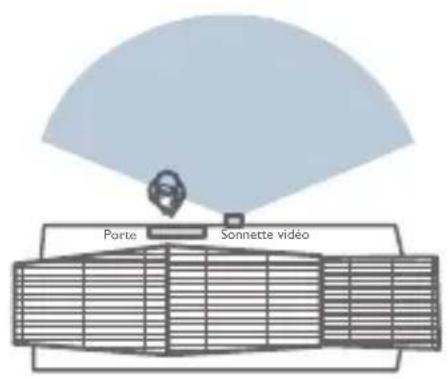

Pour ajuster l’ange, utilisez la cale de montage de 15° comme support de montage supplémentaire. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° sans cale de montage à 15° avec cale de montage à 15°PortePorteSonnette vidéoSonnette vidéo

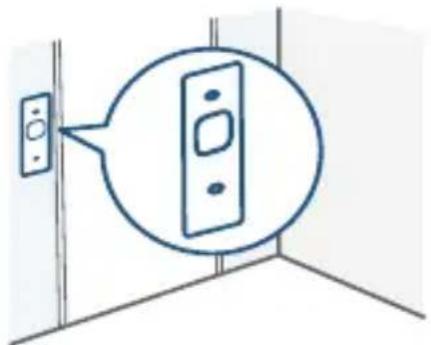

2. Placez la carte de positionnement des trous de vis contre le mur pour
marquer la position.FR

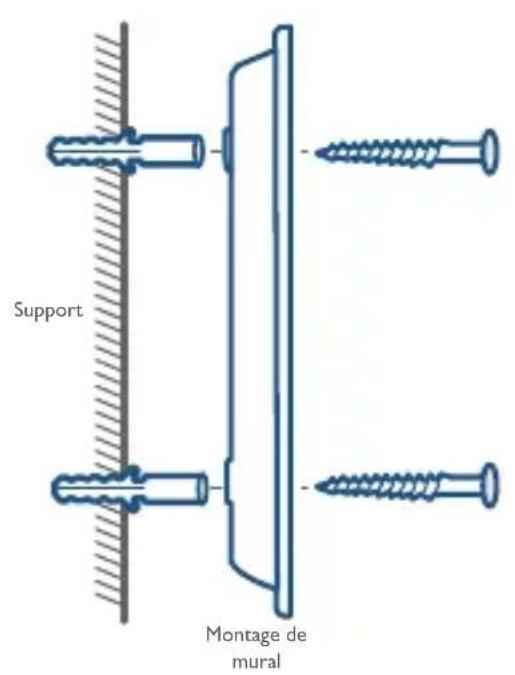

3.4 Montage du support

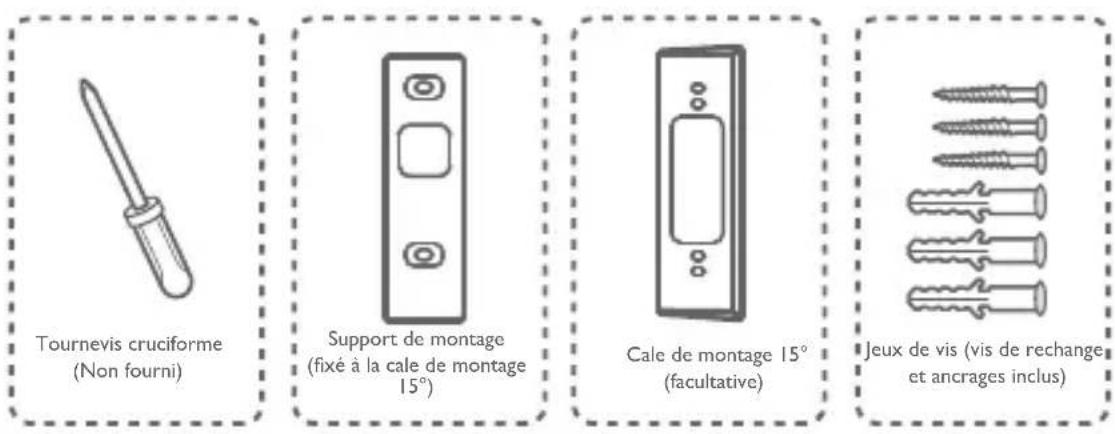

Si vous montez la sonnette sur une surface en bois, vous n'avez pas besoin de percer d'avant-trous.Utilisez les vis fournies pour xer le support de montage au mur.La carte de positionnement des trous de vis indique la position des trous de vis. Éléments requis : Perceuse électrique, support de montage, cale de montage 15° (en option), jeux de vis Tournevis cruciforme (Non fourni) Support Support Montage de mural Montage de Cale Montage de mural Support de montage (xé à la cale de montage 15°) Cale de montage 15° (facultative) Jeux de vis (vis de rechange et ancrages inclus) Sans cale de montage 15° Avec cale de montage 15°106

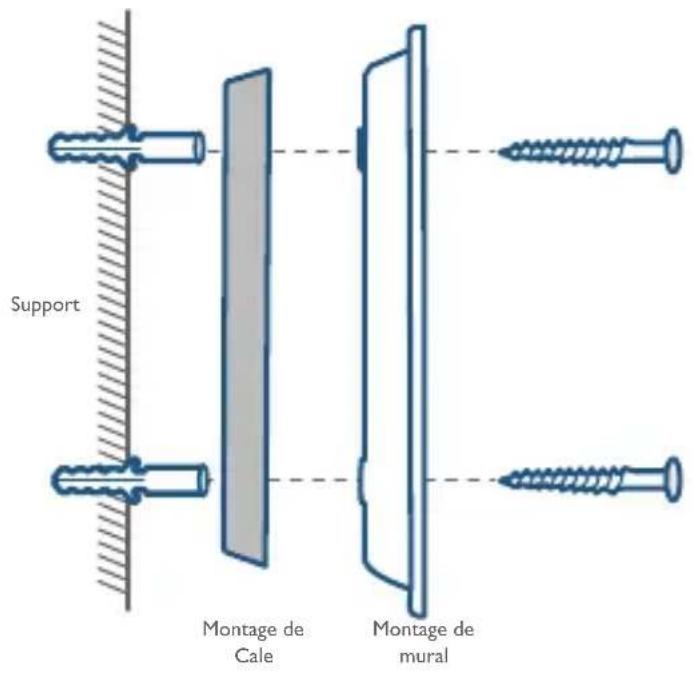

Si vous montez la sonnette sur une surface en matériaux durs, comme de la brique, du béton ou du stuc :

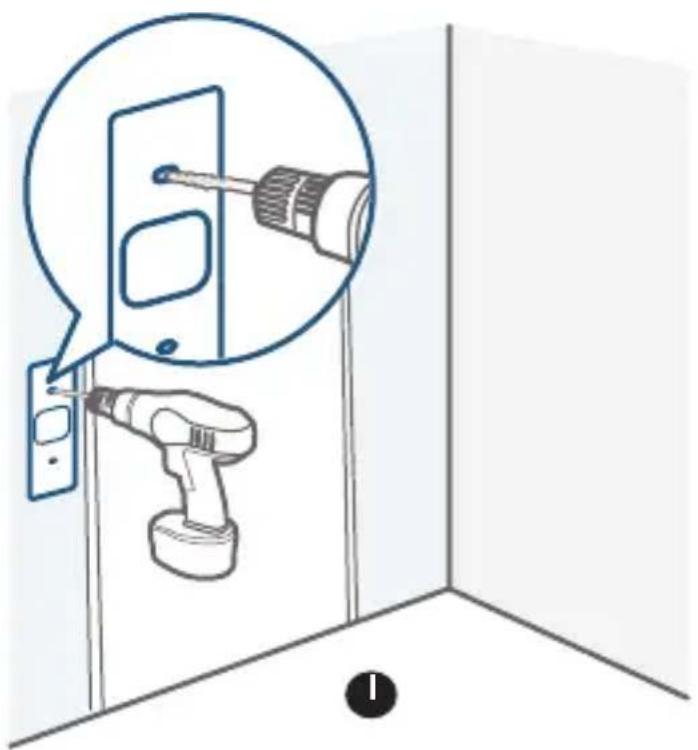

Percez 2 trous à travers la carte de positionnement des trous de vis avec un foret de 15/64" (6 mm).
Insérez les chevilles fournies, puis utilisez les longues vis fournies pour xer le support de montage au mur. Éléments requis : Perceuse électrique, foret 15/64" (6 mm), support de montage, cale de montage 15° (en option), jeux de vis Perceuse électrique (non fourni) Mèche 6 mm (15/64 po) Support de montage (xé à la cale de montage 15°) Cale de montage 15° (facultative) Jeux de vis (vis de rechange et ancrages inclus)) 1FR

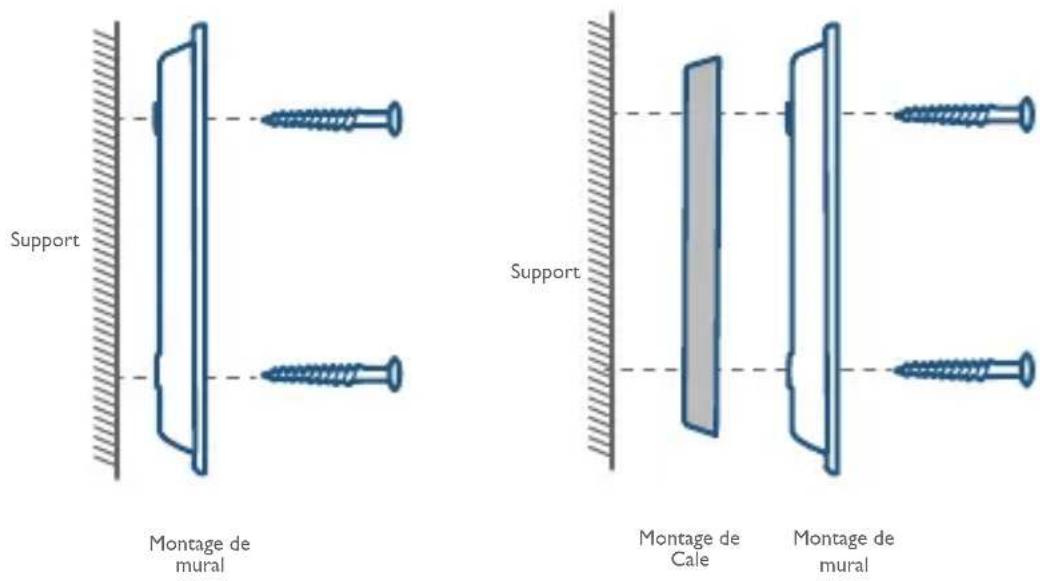

Support Support Montage de mural Montage de Cale Montage de mural Sans cale de montage 15° Avec cale de montage 15°108

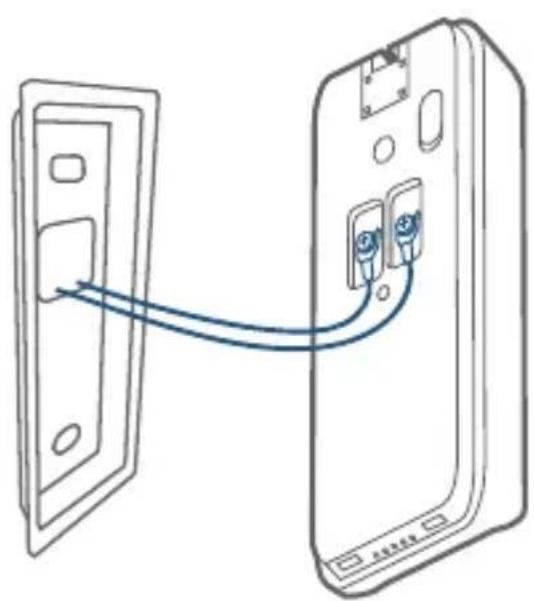

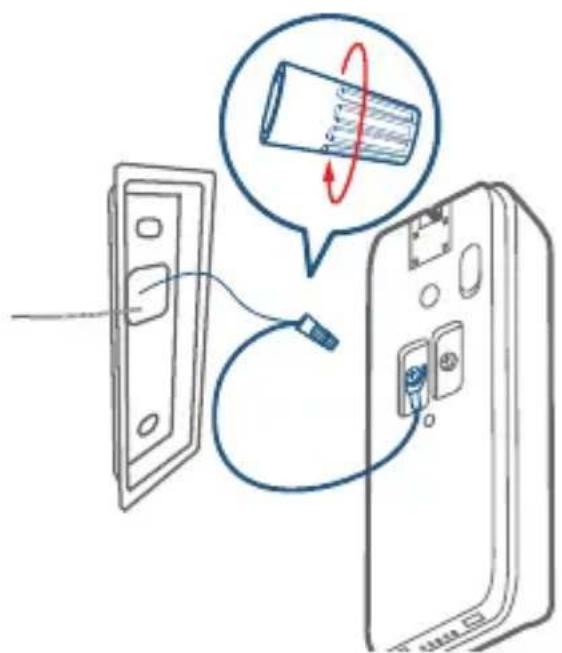

3.5 Connecter les ls à la sonnette
Connectez les ls aux bornes situées au dos de la sonnette, puis serrez les vis des bornes.Les ls peuvent être connectés à n'importe quelle borne. Éléments requis : Fils et écrous (en option), sonnette vidéo, tournevis cruciforme Fils d'extension et écrous de l (facultatif) eufy Security Video Doorbell Dual (Battery) Modèle : T8213 Tournevis cruciforme (Non fourni) Remarque :
- Pour éviter les courts-circuits, assurez-vous que les ls ne se touchent pas après les avoir connectés aux bornes.
- Si les ls sont trop courts, utilisez les ls d'extension et les écrous fournis pour les rallonger.Utilisez du ruban de câblage électrique à la place s'il n'y a plus d'espace sur le mur pour les écrous de l.FR
3.6 Montage de la sonnette sur le support
Alignez la sonnette en bas, puis placez-la en haut.Appuyez sur la sonnette jusqu’à ce qu’elle s’enclenche.

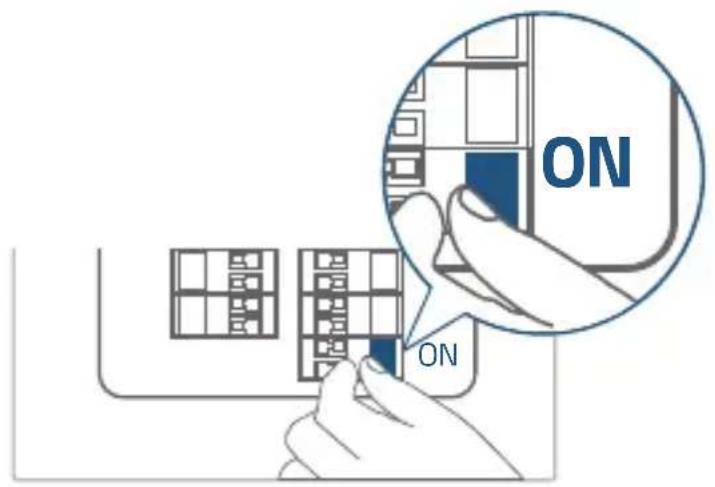

3.7 Rétablir le courant
Remettez le disjoncteur principal sur MARCHE.
Le montage est terminé. Si vous souhaitez détacher la sonnette ou la recharger, veuillez vous reporter aux sections correspondantes.110
Ce produit est conforme aux exigences en matière d’interférences radio de la Communauté européenne. Déclaration de conformité Anker Innovations Limited déclare par le présent document que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU.Pour consulter la déclaration de conformité, veuillez visiter le site web suivant : https://uk.eufylife.com/ L’adaptateur doit être installé à proximité de l’équipement et doit être facilement accessible.N’utilisez pas l’appareil dans un environnement où la température est trop élevée ou trop basse, ne l’exposez jamais à un ensoleillement intense ou à un environnement trop humide.La température idéale pour le produit et ses accessoires est comprise entre -20 °C et 45 °C. Lors de la recharge de l’appareil, veuillez le placer dans un environnement présentant une température ambiante normale et une bonne ventilation. Il est recommandé de recharger l’appareil dans un environnement dont la température est comprise entre 5 °C et 25 °C. Utiliser uniquement l’adaptateur fourni par le fabricant.L’utilisation d’un chargeur non autorisé peut entraîner un danger et violer l’article de garantie. Cet adaptateur est destiné exclusivement à une utilisation en intérieur.Le type d’adaptateur est KA2401A-1202000DE/, la tension/le courant de sortie est de 12 Vcc/2 A.La prise est considérée comme le dispositif de déconnexion de l’adaptateur. ATTENTION : IL EXISTE UN RISQUE D'EXPLOSION SI LA BATTERIE EST REMPLACÉE PAR UN MODÈLE INAPPROPRIÉ.JETEZ LES BATTERIES
USAGÉES CONFORMÉMENT AUX INSTRUCTIONS
Informations relatives à l'exposition aux radiofréquences : le niveau d'exposition maximale autorisée (MPE) a été calculé sur la base d'une distance deFR
20 centimètres entre l'appareil et le corps.Pour assurer la conformité aux exigences en matière d’exposition aux radiofréquences, utilisez le produit de manière à maintenir une distance de 20 cm entre l’appareil et le corps. Gamme de fréquences de fonctionnement Wifi de l’appareil T8213 : 2412~2472 MHz (2,4 G) ; 23-24 GHz (24 GHz) ; Puissance de sortie maximale Wi : 17.88 dBm (ERIP pour 2,4 G) ; Puissance de sortie maximale : 5 dbm (ERIP pour 24 Ghz) Gamme de fréquences de fonctionnement Wifi de l’appareil T8010X : 2412~2472 MHz (2,4G) ; 866-866,8 MHz (Sub-1G) ; Puissance de sortie maximale Wi : 18.40 dBm (ERIP pour 2,4 G) ; Puissance de sortie maximale : 5,492 dbm (ERIP pour Sub-1G) L'importateur suivant est la partie responsable (point de contact pour les questions dans l'UE et au Royaume-Uni) Anker Innovations Deutschland GmbH I Georg-Muche-Strasse 3, 80807 Munich, Allemagne Ce produit est conçu et fabriqué avec des matériaux et composants de haute qualité, qui peuvent être recyclés et réutilisés. Ce symbole signie que le produit ne doit pas être jeté avec les déchets ménagers et qu'il doit être remis à un centre de collecte approprié à des ns de recyclage.Une élimination et un recyclage appropriés contribuent à protéger les ressources naturelles, la santé humaine et l’environnement. Pour en savoir plus sur l’élimination et le recyclage de ce produit, contactez votre municipalité, le service d’élimination des déchets ou le magasin où vous avez acheté ce produit.IT
