MANUAL DE USUARIO Video Doorbell 1080p eufy

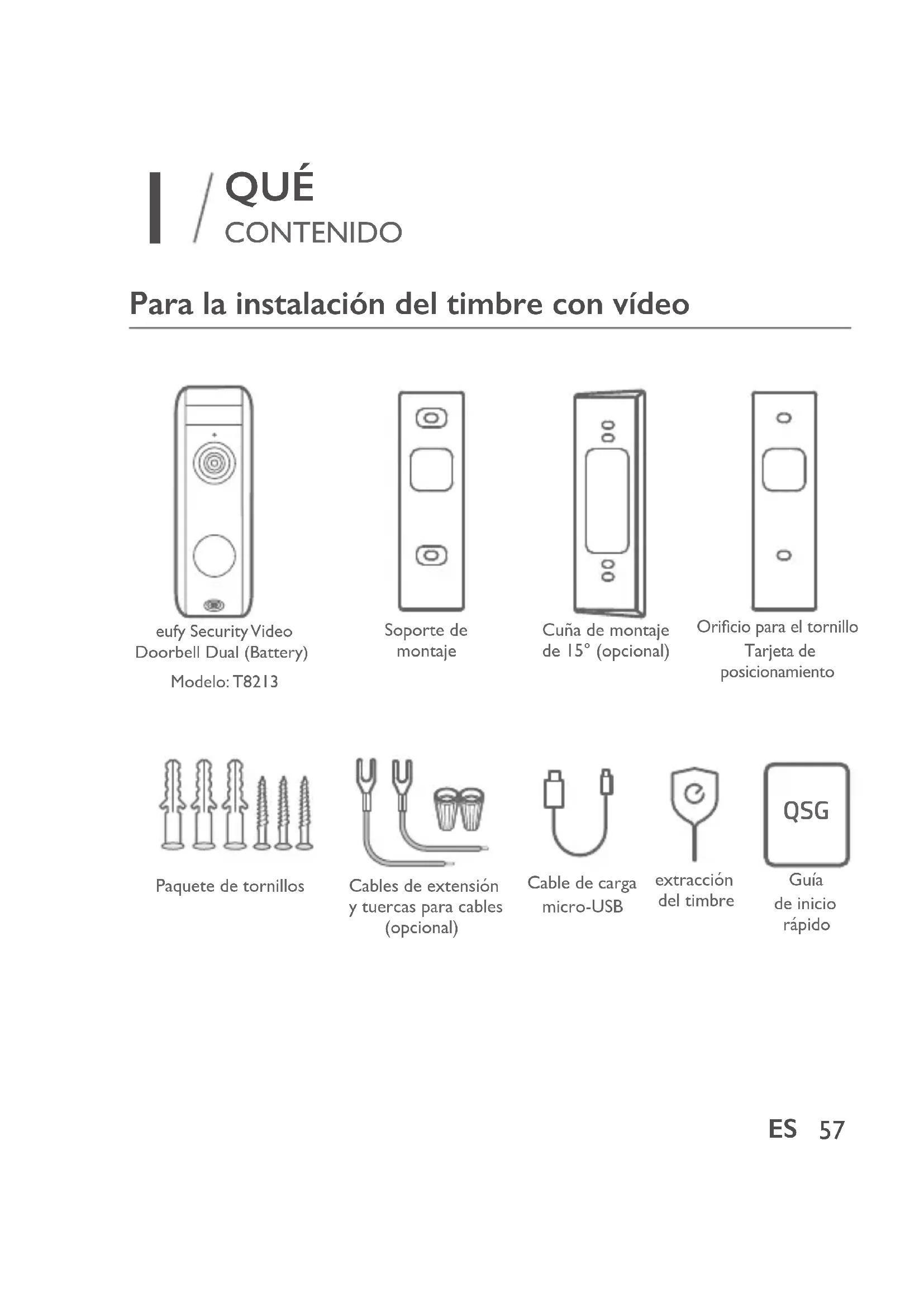

Para la instalación del timbre con vídeo QSG eufy Security Video Doorbell Dual (Battery)Modelo: T8213Paquete de tornillosOricio para el tornilloTarjeta de posicionamientoCable de carga micro-USBCuña de montaje de 15° (opcional)Soporte de montajeCables de extensión y tuercas para cables (opcional)extracción del timbre Guía de inicio rápido58

Para la instalación de HomeBase 2 HomeBase 2 Modelo: T8010X Adaptador de alimentación para HomeBase 2 Cable Ethernet para HomeBase 2 Nota: El enchufe de alimentación puede variar en función de la región.ES

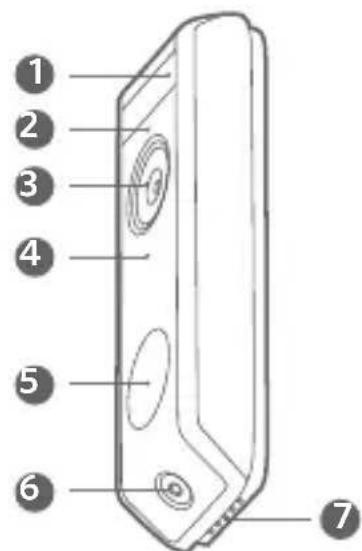

Timbre con vídeo Vista frontal:

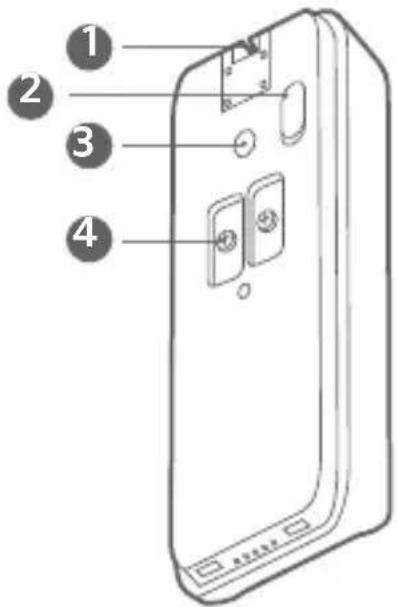

1.Sensor de movimiento2.Micrófono3.Lente de la cámara principal4.Sensor de luz ambiental5.Timbre/anillo LED6.Lente de la cámara secundaria7.AltavozVista posterior:

1.Mecanismo de desmontaje2.Puerto de carga micro-USB3.Botón SYNC/RESTABLECER4.Terminales de alimentación para cables de timbre existentes (opcional)60

Funcionamiento Instrucciones Accionar el timbre Presione el botón SYNC. Adición del timbre a HomeBase Mantenga pulsado el botón Sincronizar hasta que escuche un pitido. Apagado del timbre Pulse rápidamente el botón Sincronizar 5 veces en un espacio de 3 segundos. Restablecimiento del timbre Mantenga pulsado el botón Sincronizar durante 10 segundos HomeBase 2

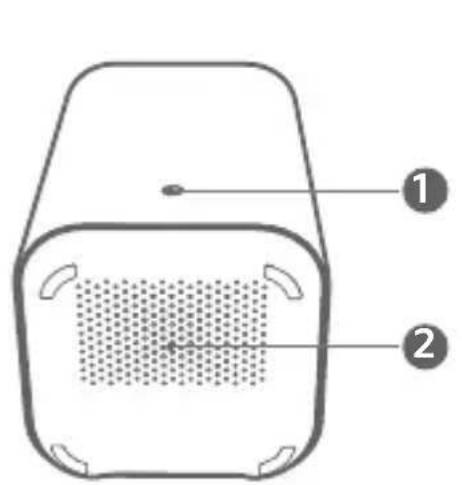

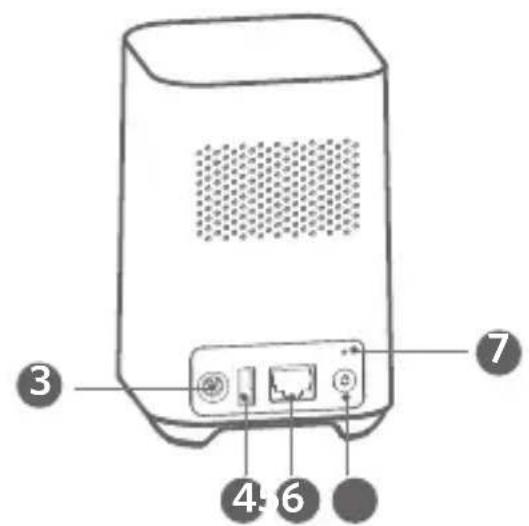

1.LED de estado 2.Altavoz 3.Puerto de alimentación 4.Puerto USB 5.Puerto Ethernet 6.Botón SYNC/ALARMA DESACTIVADA 7.Botón RestablecerES

Cómo funciona el sistema El sistema de timbre con vídeo consta de 2 partes.Una es el timbre con vídeo en su puerta.La otra es el HomeBase de su casa.El timbre con vídeo detecta cualquier movimiento en la entrada de su hogar y le permite abrir la puerta en cualquier momento y desde cualquier lugar.HomeBase almacena clips de vídeo en su almacenamiento integrado.Cuando alguien toque el timbre, se enviará una noticación a las personas que estén en casa.Dispositivo sonoro del timbreTimbre con sistema de vídeo dual62

CONEXIÓN DE HOMEBASE

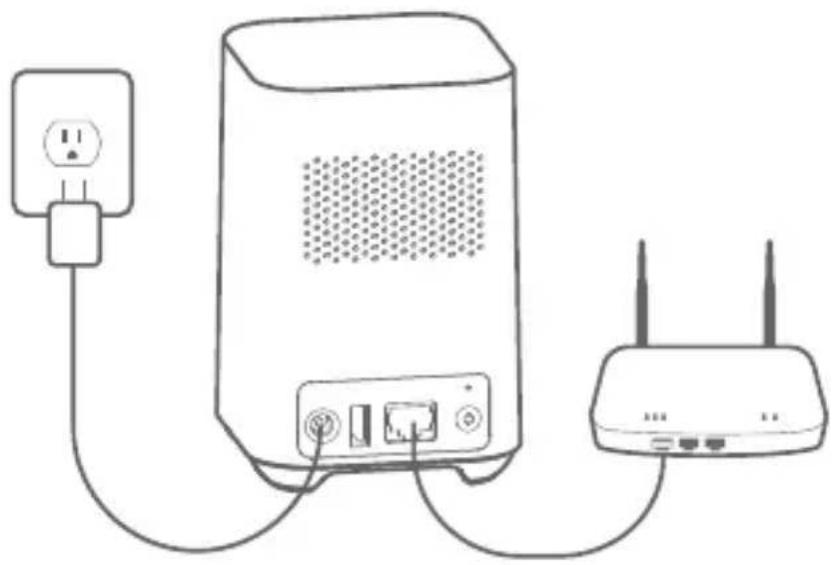

Conectar HomeBase 2 a Internet 1. Encienda el dispositivo HomeBase 2 y utilice el cable Ethernet suministrado para conectarlo al router.2. Cuando el dispositivo HomeBase 2 está listo para la conguración, el indicador LED se ilumina en color azul (puede tardar hasta 1 minuto).ES

Conguración del sistema PASO 2

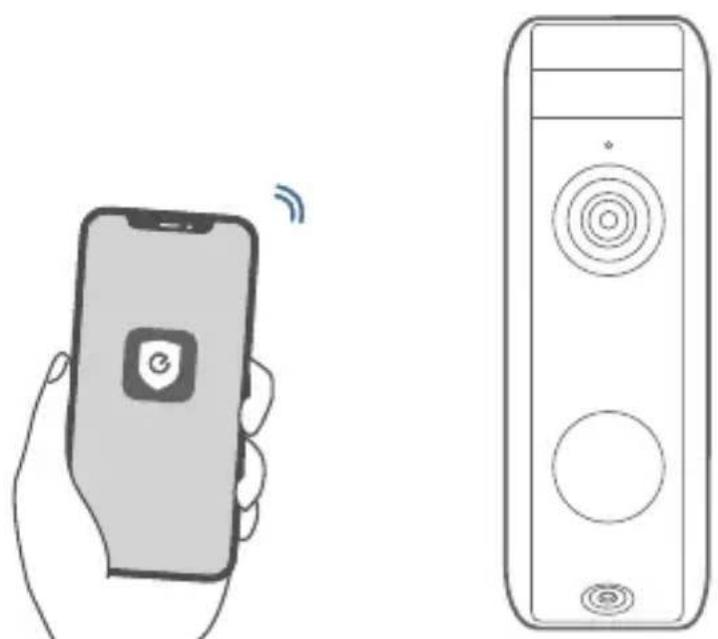

Descargar de la aplicación y congurar el sistema Descargue la aplicación eufy Security de la App Store (dispositivos iOS) o de Google Play (dispositivos Android).Regístrese para conseguir una cuenta de eufy Security y siga las instrucciones en pantalla para completar la conguración.64

DETERMINAR LA OPCIÓN DE ENERGÍA PASO 3

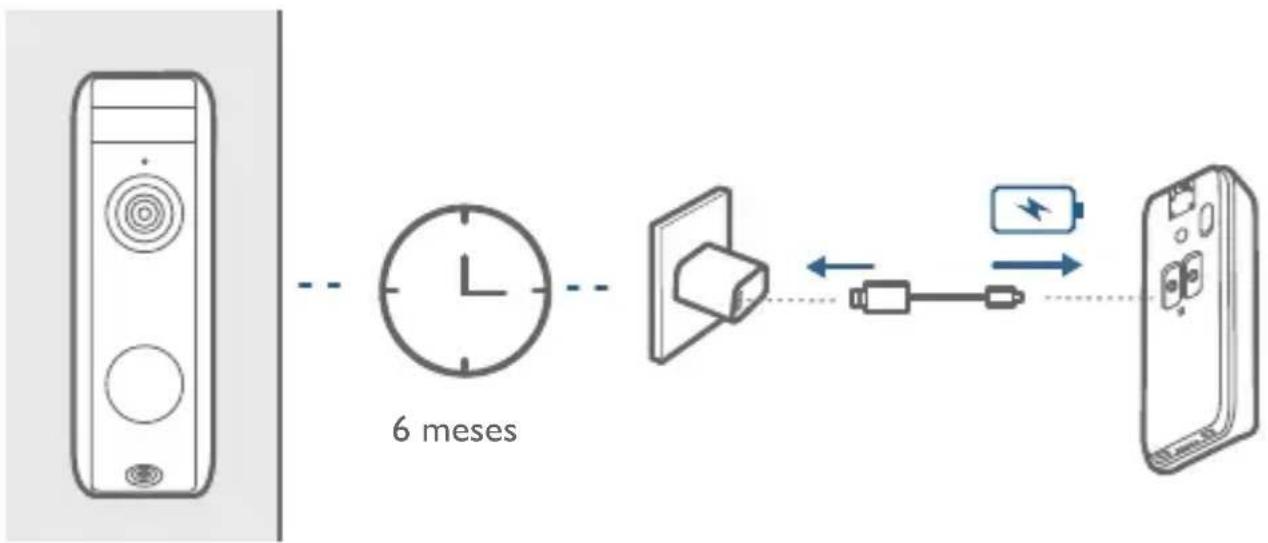

Opción 1 - Alimentación con batería 1. Si no hay cableado tendido para el timbre actual en la puerta de entrada, utilice la batería integrada.Puede determinar la posición del timbre y el montaje es fácil y rápido.2. Cuando el nivel de batería del timbre sea bajo, deberá extraerlo del montaje y cargarlo.3. Si decide utilizar esta opción, vaya a la sección PASO 4: IDENTIFICACIÓN DE LA UBICACIÓN DE INSTALACIÓN.6 mesesNota: La duración de la batería varía en función del uso.En los casos más comunes, un timbre puede tener hasta 10 eventos por día y cada grabación dura 20 segundos de media.En esta situación, la duración de la batería del timbre puede llegar a los 6 meses.ES

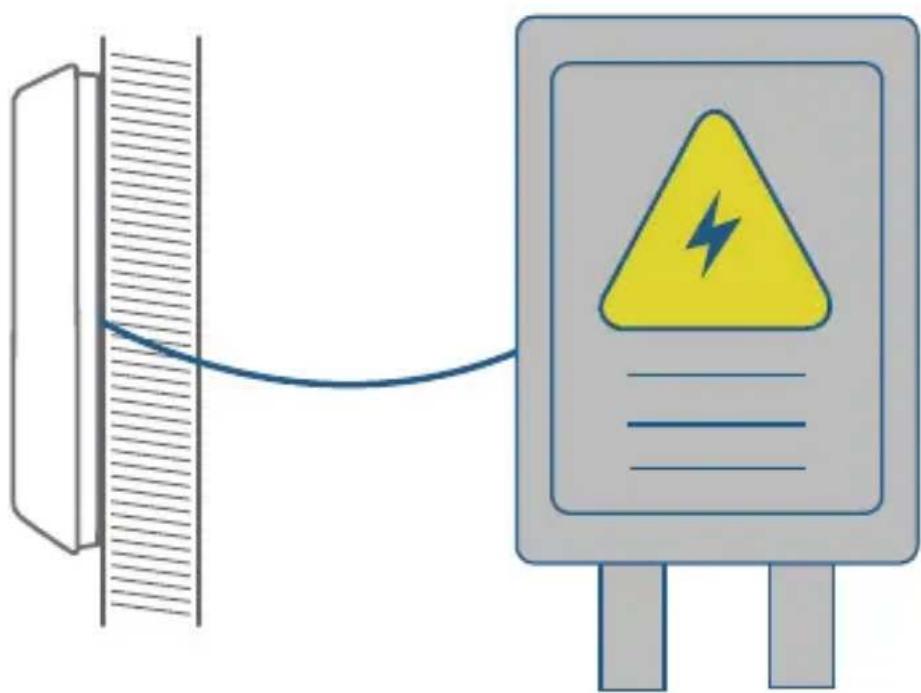

Optación del timbre con vídeo por cable

1. Si hay cableado tendido y en buen estado de funcionamiento para el timbre

actual en la puerta de entrada, el timbre podrá recibir alimentación continua a través de estos cables.Por lo tanto, no es necesario desconectarlo y cargarlo después de la instalación.

2. Puesto que el timbre estará conectado a los cables, la posición de instalación

3. Si elige esta opción, vaya al APÉNDICE 3 ALIMENTACIÓN DEL TIMBRE

CON CABLES DEL TIMBRE EXISTENTES. Cableado del timbre de 8-24 V CC66

IDENTIFICACIÓN DE LA UBICACIÓN DE INSTALACIÓN PASO 4

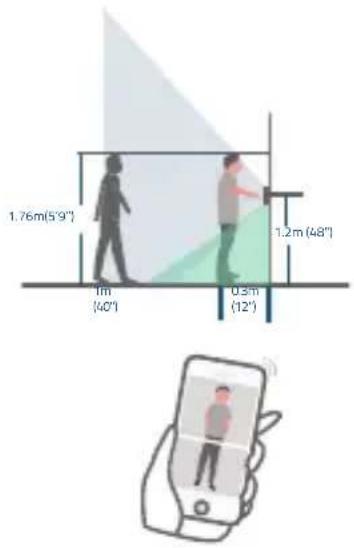

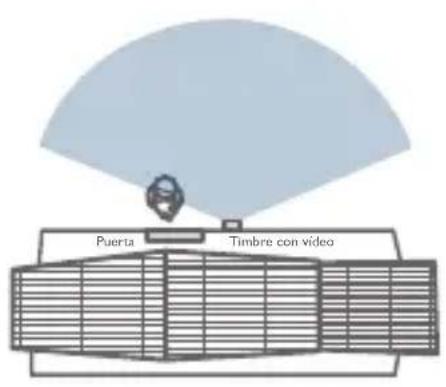

Identicación de la ubicación de instalación Lleve el timbre con vídeo a la puerta de su casa y compruebe la vista en vivo en la aplicación al mismo tiempo.Busque una ubicación donde pueda ver el campo de visión deseado. Tenga en cuenta los siguientes factores:

1. Compruebe si es posible reutilizar los oricios y tacos existentes instalados

en la pared o el marco de la puerta.

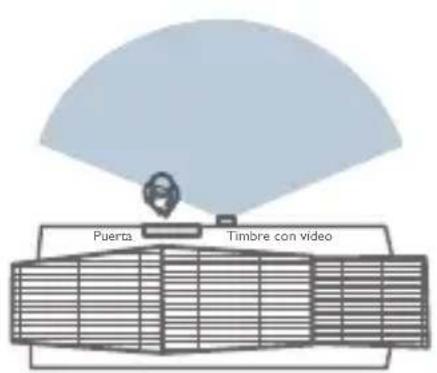

2. Si desea instalar el timbre cerca de una pared lateral, asegúrese de que

la pared no sea visible en el campo de visión.De lo contrario, la luz IR se reejará y la visión nocturna se volverá borrosa.

3. Si va a taladrar los oricios de montaje por primera vez, la altura de

instalación recomendada es a 1,2 metros del suelo.

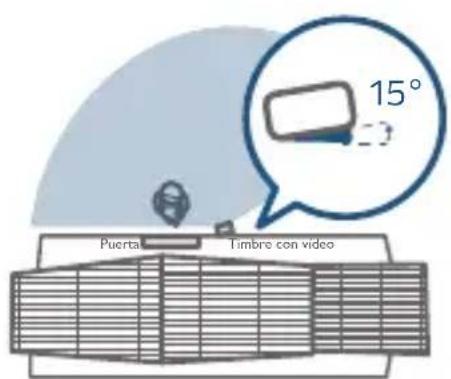

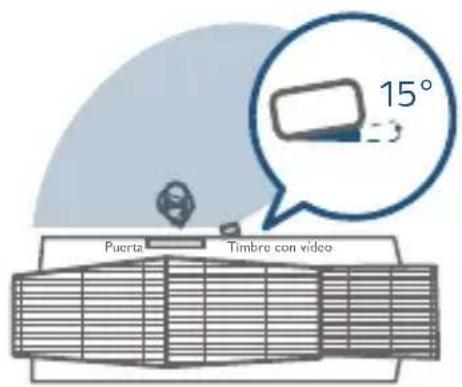

4. Para ajustar el ángel, use la cuña de montaje de 15° como soporte de

montaje suplementario. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Sin cuña de montaje de 15° Con cuña de montaje de 15°PuertaPuertaTimbre con vídeoTimbre con vídeoES

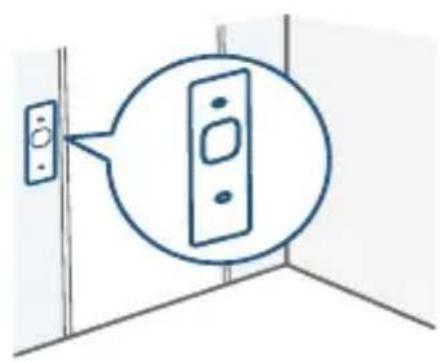

Coloque la tarjeta de posicionamiento del oricio del tornillo contra la pared para marcar la posición.68

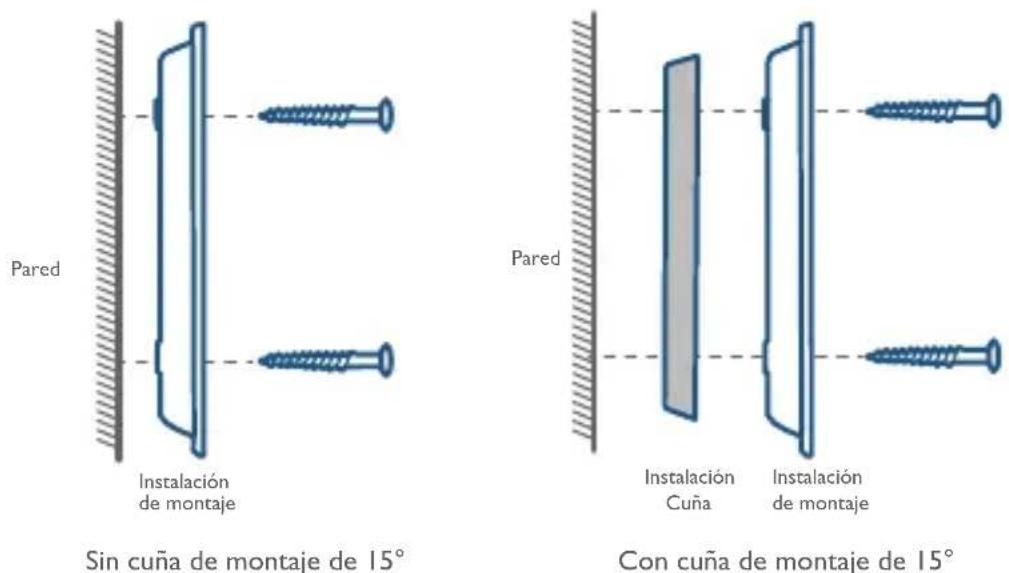

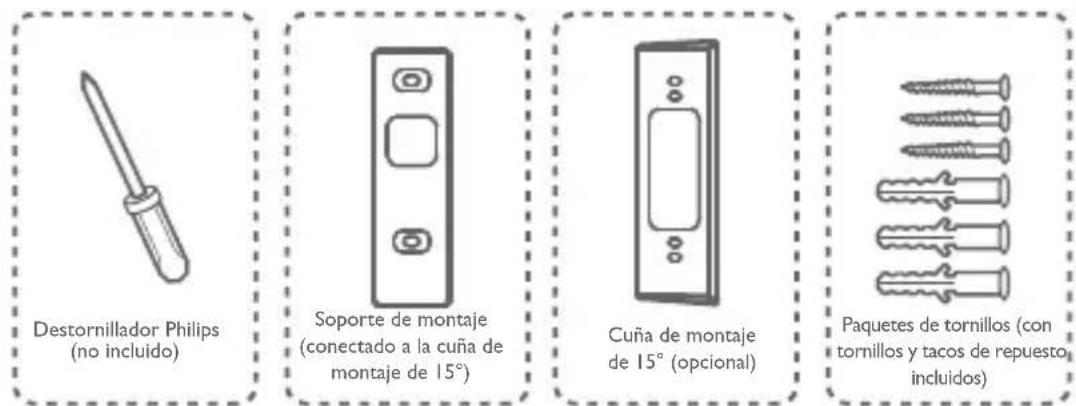

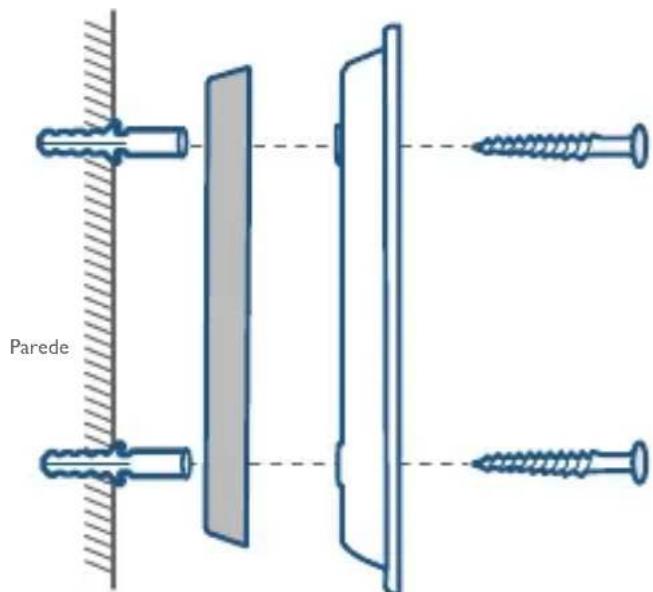

Instalación del timbre en una supercie de madera Si va a instalar el timbre en una supercie de madera, no es necesario taladrar oricios.Utilice los tornillos suministrados para asegurar el soporte de montaje en la pared, la tarjeta de posicionamiento de los oricios de los tornillos indica la posición de los oricios de los tornillos.Necesita: Destornillador, soporte de montaje, cuña de montaje de 15° (opcional), paquetes de tornillosDestornillador Philips(no incluido)ParedParedInstalaciónde montajeInstalación Cuña Instalaciónde montajeSoporte de montaje(conectado a la cuña de montaje de 15°)Cuña de montajede 15° (opcional)Paquetes de tornillos (contornillos y tacos de repuesto incluidos)Sin cuña de montaje de 15°Con cuña de montaje de 15°ES

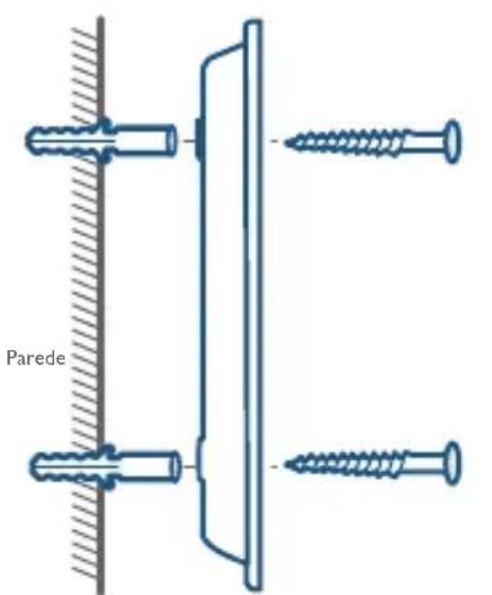

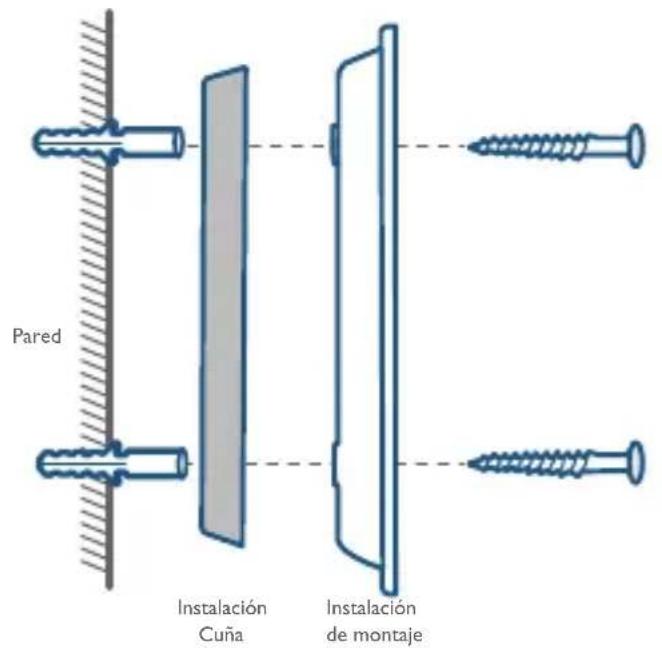

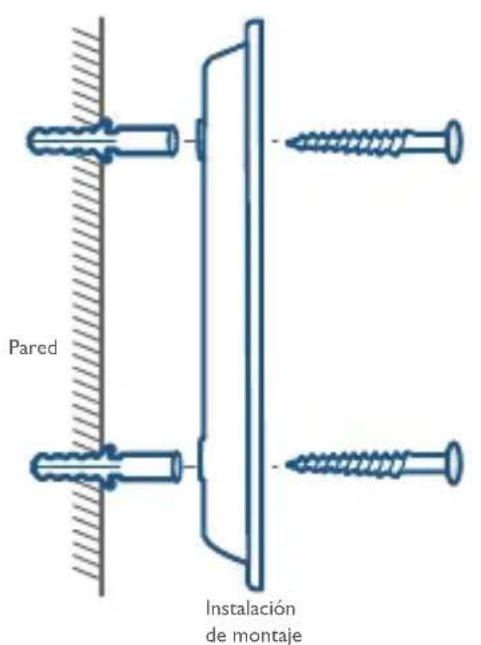

Instalación del timbre en supercies de materiales duros

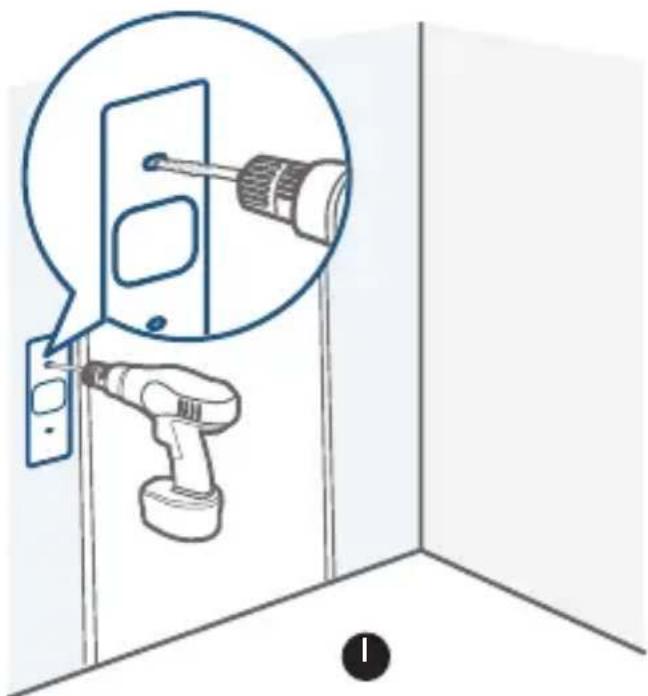

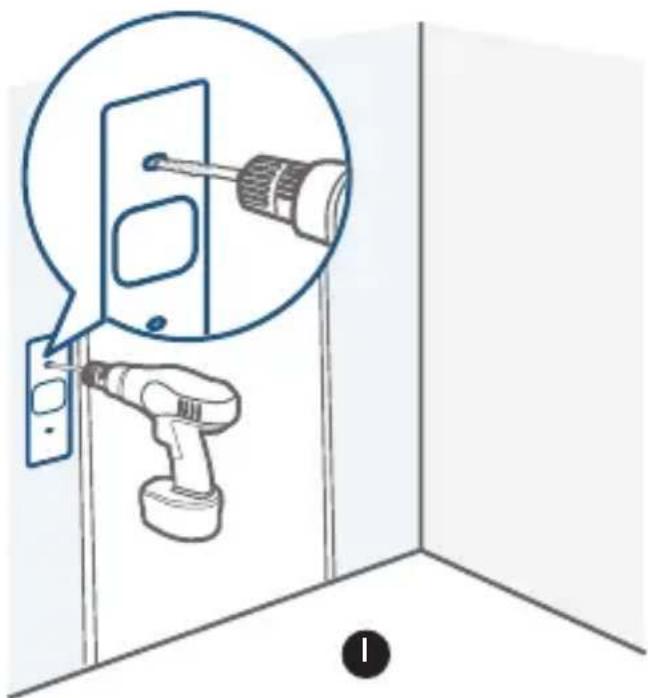

1. Si va a instalar el timbre en una supercie de materiales duros, como

ladrillo, hormigón o estuco, taladre 2 oricios a través de la tarjeta de posicionamiento de sujeción de tornillos con una broca de 15/64" (6 mm).

2. Inserte los tacos suministrados y luego use los tornillos largos para

asegurar el soporte de montaje en la pared. Necesita: Taladro eléctrico, broca de 15/64" (6 mm), soporte de montaje, cuña de montaje de 15° (opcional), paquetes de tornillos Taladro eléctrico (no incluido) Broca de 6 mm (15/64”) Soporte de montaje (conectado a la cuña de montaje de 15°) Cuña de montaje de 15° (opcional) Paquetes de tornillos (con tornillos y tacos de repuesto incluidos)

Pared Pared Instalación de montaje Instalación Cuña Instalación de montaje Sin cuña de montaje de 15° Con cuña de montaje de 15°ES

INSTALACIÓN DEL TIMBRE

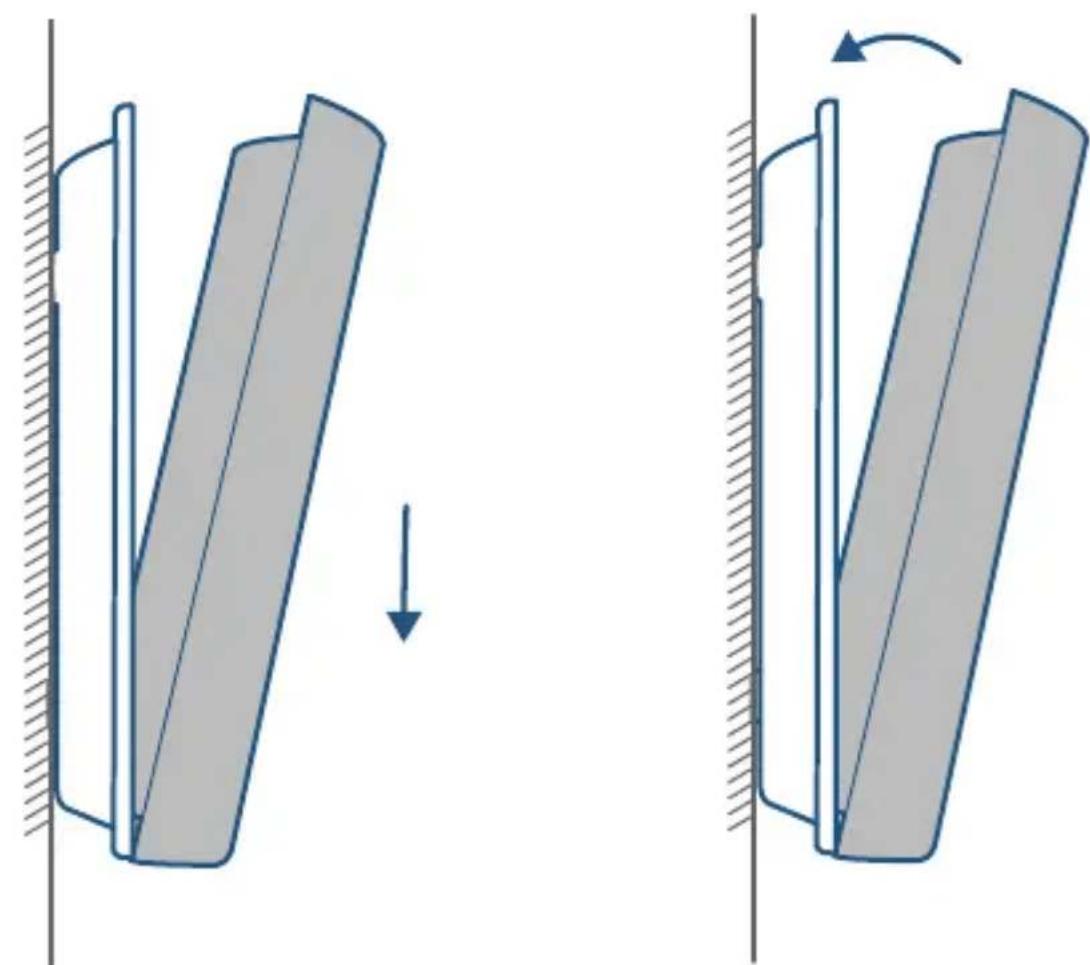

Instalación del timbre Alinee el timbre en la parte inferior y luego muévalo a su lugar en la parte superior.Presione el timbre hacia abajo hasta que haga clic.¡Ya está!Si desea desmontar el timbre para cargar la batería, consulte las secciones siguientes.72

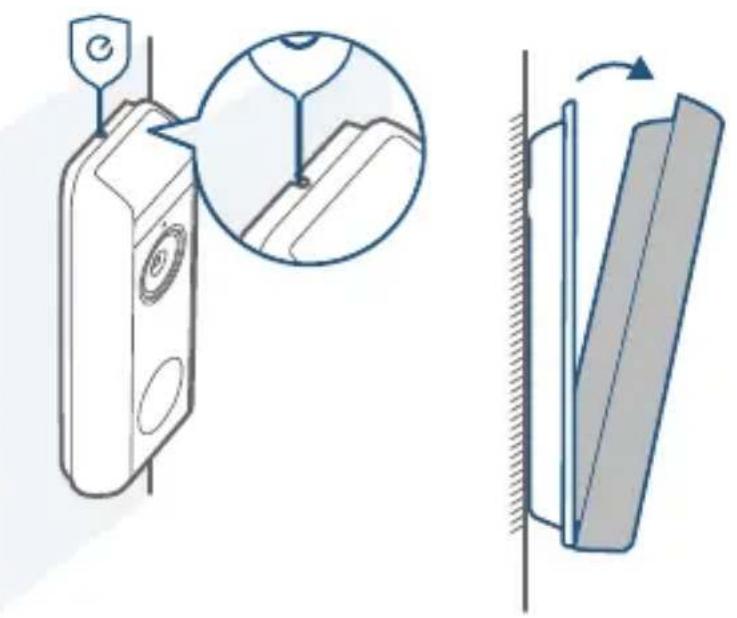

Desmontar el timbre 1. Si desea desmontar el timbre del soporte de montaje, utilice la clavija de extracción del timbre suministrada.2. Presione en el oricio en la parte superior del timbre y luego levante la parte superior para quitarlo.Necesita: Clavija de extracción del timbreClavija deextracción del timbreES

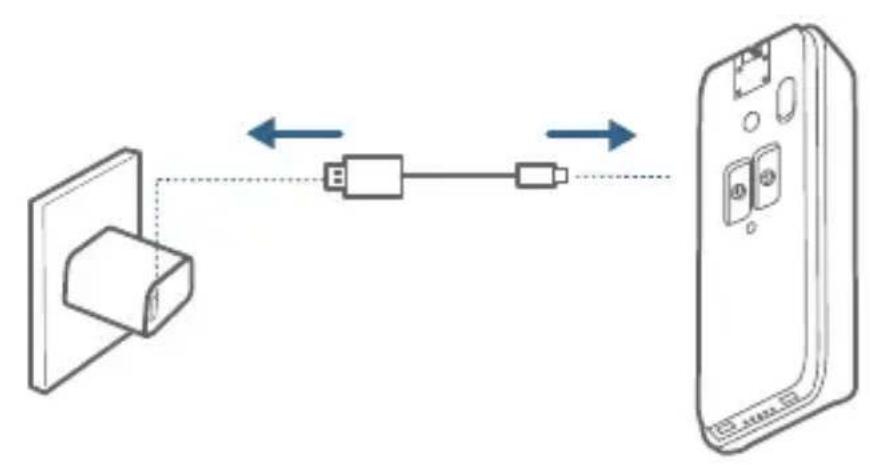

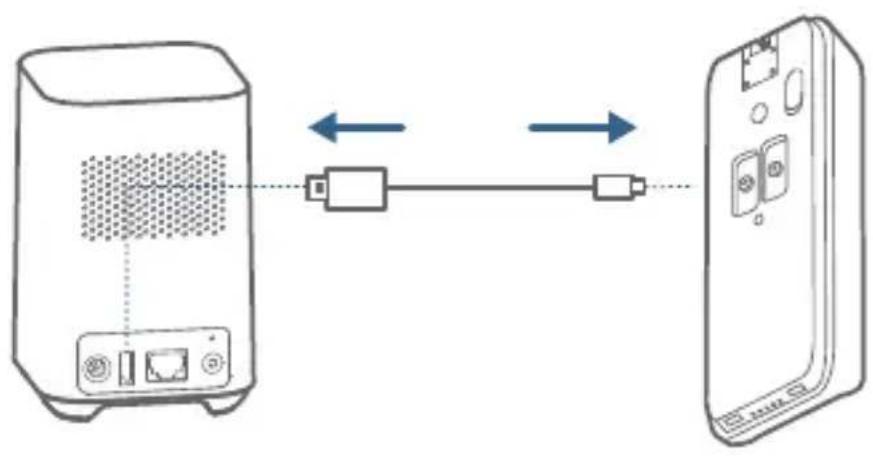

Recarga del timbre Indicador LEDCargando: Verde intermitenteCarga completa: VerdeTiempo de carga 6 horas de 0 % a 100 %74

ENCENDIDO DEL TIMBRE CON LOS CABLES DEL TIMBRE EXISTENTES APÉNDICE 3

3.1 Comprobación del funcionamiento de los

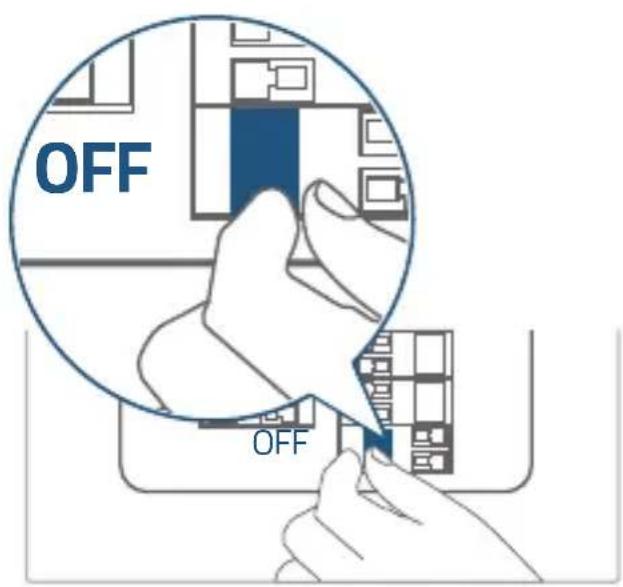

cables del timbre 1. Llame al timbre existente para comprobar si funciona.Si el timbre no suena, es posible que los cables del timbre estén defectuosos.Encienda el timbre con su propia batería o consulte a un electricista para arreglar los cables.2. Desconecte la alimentación del disyuntor.Pruebe a encender y apagar las luces de su casa para asegurarse de que la electricidad de la vivienda esté desconectada correctamente. OFF OFF Extreme la precaución siempre que manipule los cables.Si no se siente cómodo al realizar la instalación usted mismo, solicite a un electricista cualicado que lo haga.ES

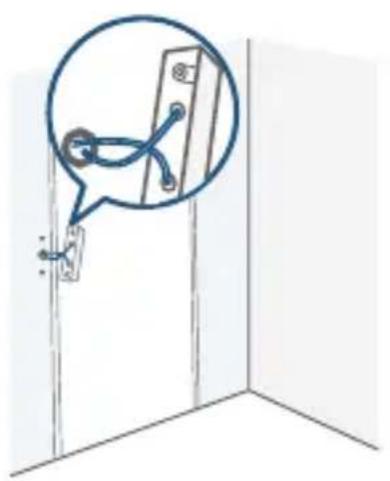

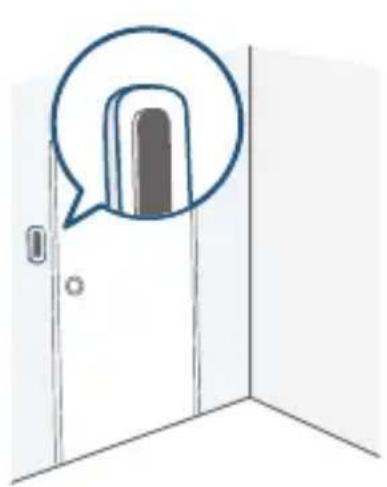

3.2 Desmontaje del timbre existente

Si hay cableado de timbre existente:

1. Retire el botón del timbre existente con un destornillador Phillips (no

2. Al extraer el timbre existente, tire de los dos cables con cuidado.Enderece

los extremos del cable si es necesario. Necesita: Destornillador Philips Destornillador Philips (No incluido)76

3.3 Identicación de una ubicación de instalación

1. Al determinar la posición de montaje del timbre, tenga en cuenta estos

Compruebe si es posible reutilizar los orificios y tacos existentes instalados en la pared o el marco de la puerta.

Si va a taladrar los orificios de montaje por primera vez, la altura de instalación recomendada es a 1,2 metros del suelo.

Para ajustar el ángel, use la cuña de montaje de 15° como soporte de montaje suplementario. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Sin cuña de montaje de 15° Con cuña de montaje de 15°PuertaPuertaTimbre con vídeoTimbre con vídeo

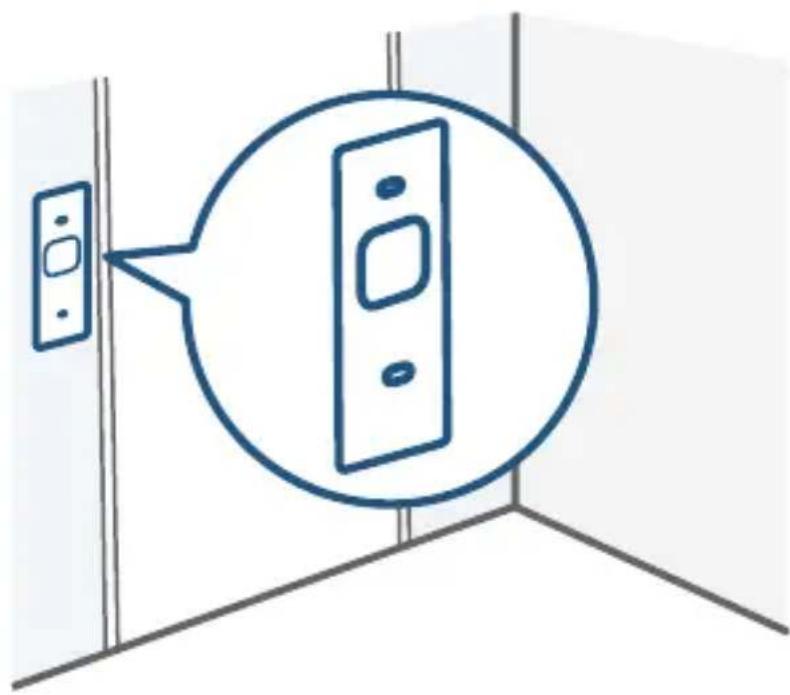

2. Coloque la tarjeta de posicionamiento del oricio del tornillo contra la pared

para marcar la posición.ES

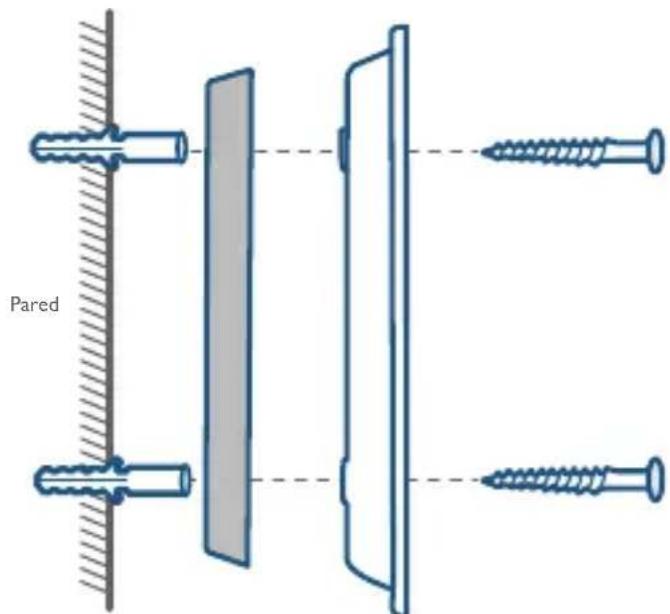

3.4 Instalación del soporte

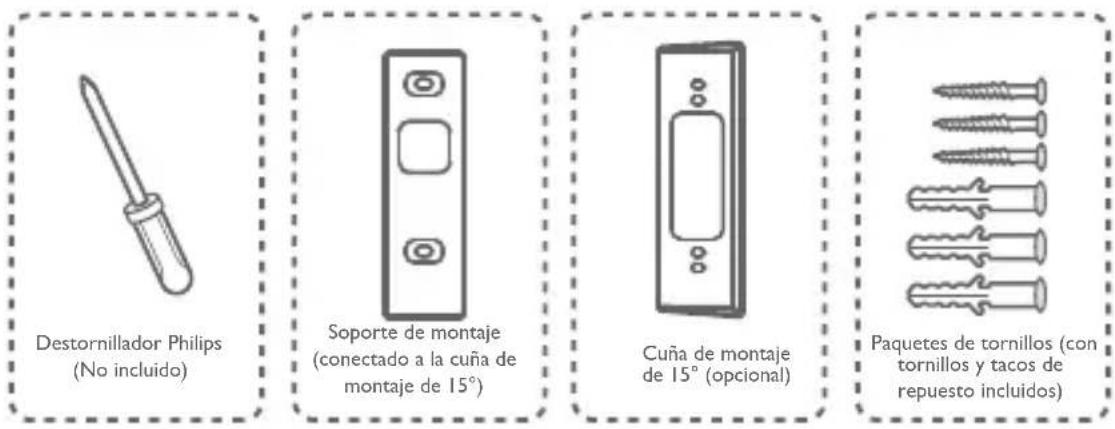

Si va a instalar el timbre en una supercie de madera, no es necesario taladrar oricios.Utilice los tornillos suministrados para asegurar el soporte de montaje en la pared.La tarjeta de posicionamiento de los oricios de los tornillos indica la posición de los oricios de los tornillos. Necesita: Taladro eléctrico, soporte de montaje, cuña de montaje de 15° (opcional), paquetes de tornillos Destornillador Philips (No incluido) Pared Pared Instalación de montaje Instalación Cuña Instalación de montaje Soporte de montaje (conectado a la cuña de montaje de 15°) Cuña de montaje de 15° (opcional) Paquetes de tornillos (con tornillos y tacos de repuesto incluidos) Sin cuña de montaje de 15° Con cuña de montaje de 15°78

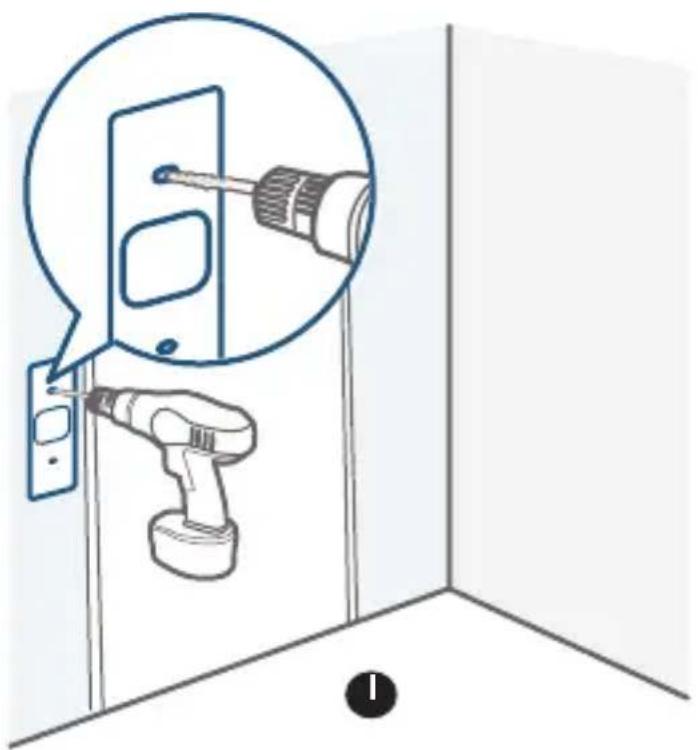

Si va a instalar el timbre en una supercie hecha de materiales duros, como ladrillo, hormigón o estuco:

Taladre 2 oricios a través de la tarjeta de posicionamiento de oricios de los tornillos con una broca de 15/64" (6 mm).

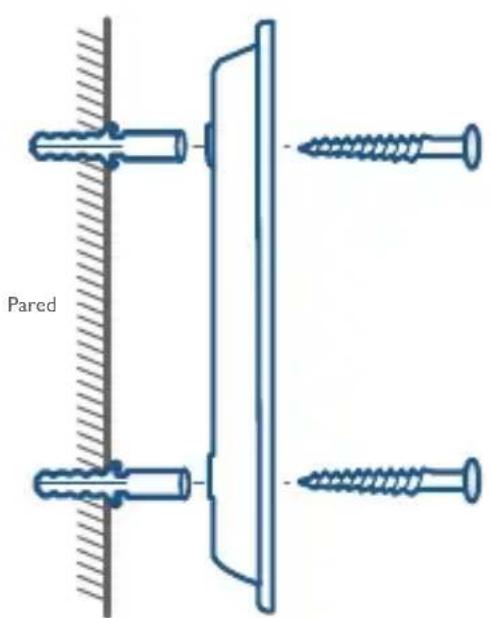

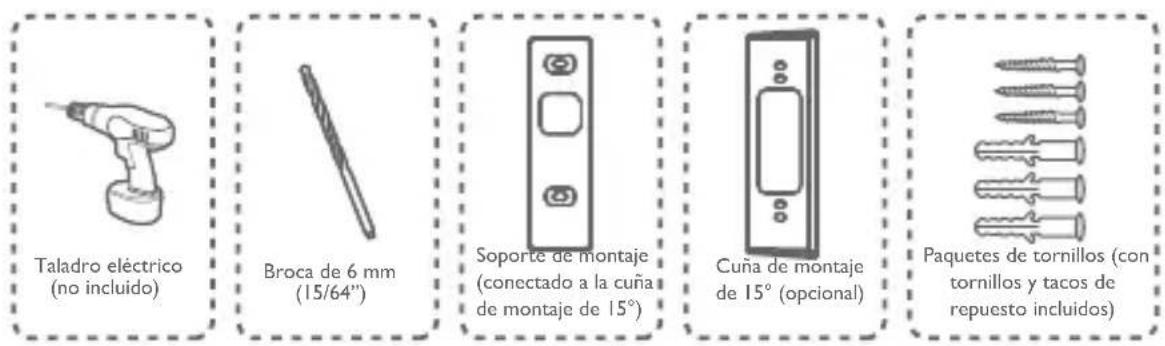

Inserte los tacos suministrados y luego use los tornillos largos para asegurar el soporte de montaje en la pared. Necesita: Taladro eléctrico, broca de 15/64" (6 mm), soporte de montaje, cuña de montaje de 15° (opcional), paquetes de tornillos Taladro eléctrico (no incluido) Broca de 6 mm (15/64”) Soporte de montaje (conectado a la cuña de montaje de 15°) Cuña de montaje de 15° (opcional) Paquetes de tornillos (con tornillos y tacos de repuesto incluidos) 1ES

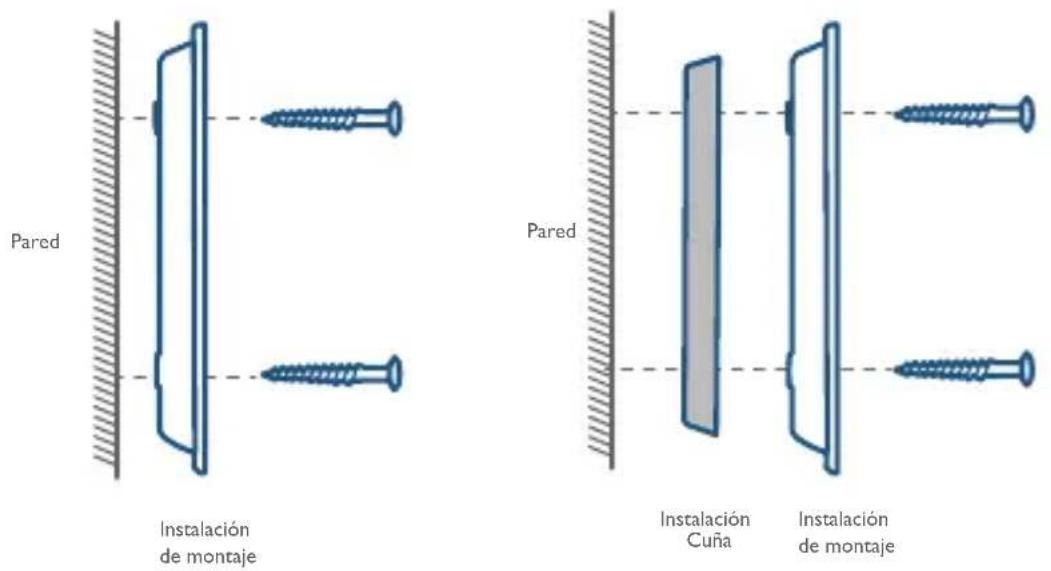

Pared Pared Instalación de montaje Instalación Cuña Instalación de montaje Sin cuña de montaje de 15° Con cuña de montaje de 15°80

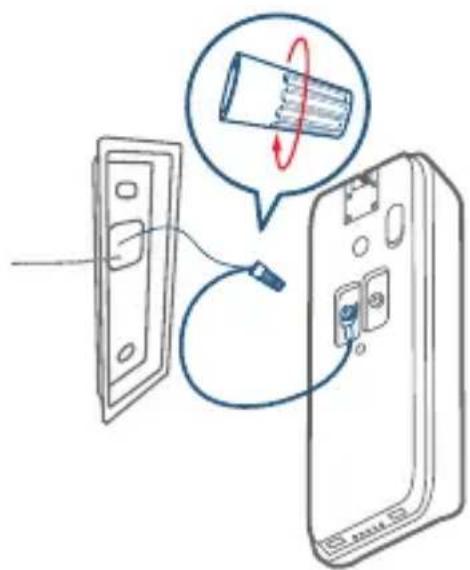

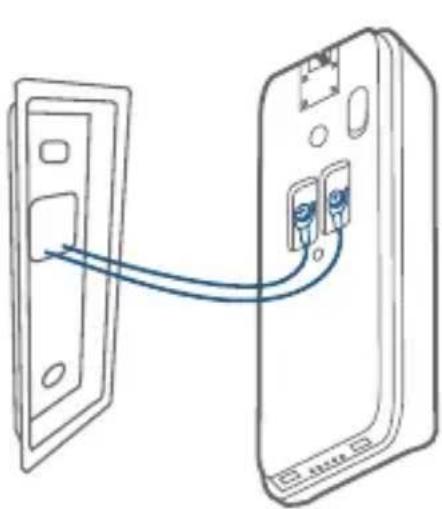

3.5 Conexión del cableado de timbre existente al

timbre Conecte los cables a los terminales de la parte posterior del timbre y, a continuación, apriete los tornillos de los terminales.El cable se puede conectar a cualquier terminal. Necesita: Cables y tuercas para cables (opcional), timbre con vídeo, destornillador Philips Cables de extensión y tuercas para cables (opcional) eufy Security Video Doorbell Dual (Battery) Modelo: T8213 Destornillador Philips (No incluido) Nota:

• Para evitar cortocircuitos, asegúrese de que los cables no se toquen entre sí después de conectarlos a los terminales.

• Si la longitud de los cables no es suciente, utilice los cables de extensión y las tuercas para cables suministrados para alargarlos.Si no hay espacio en la pared para instalar las tuercas de cables, utilice cinta de cableado eléctrico.ES

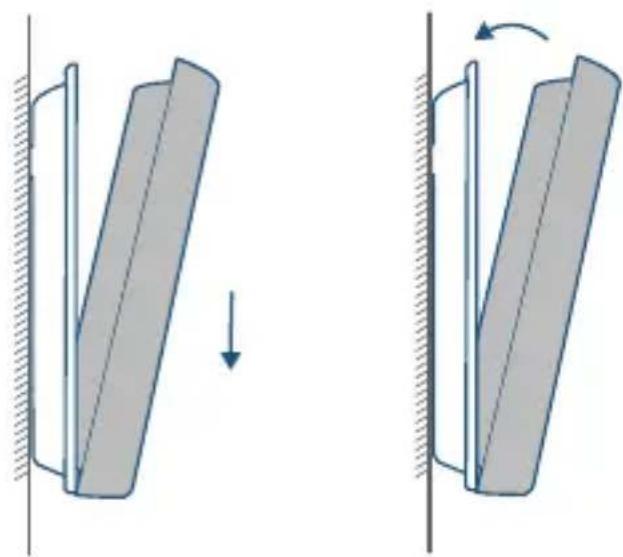

3.6 Instalación del timbre en el soporte

Alinee el timbre en la parte inferior y luego muévalo a su lugar en la parte superior.Presione el timbre hacia abajo hasta que haga clic.

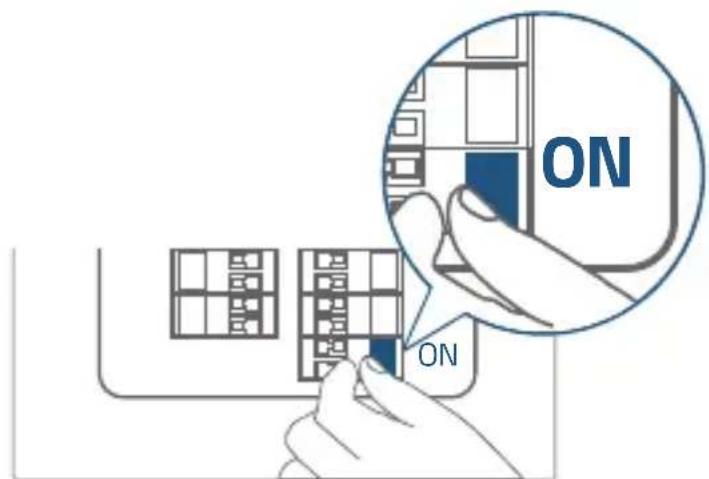

3.7 Restablecimiento de la alimentación

Restablezca la alimentación del disyuntor.

¡Ya está! Si desea desmontar el timbre para cargar la batería, consulte las secciones correspondientes.82

Este producto cumple con los requisitos de radiointerferencias de la Comunidad Europea Declaración de conformidad Por la presente, Anker Innovations Limited declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE.Para consultar la declaración de conformidad, visite el sitio web: https://uk.eufylife.com/. El adaptador se debe instalar cerca del equipo y debe ser fácilmente accesible. No utilice el dispositivo en entornos con temperaturas demasiado altas o bajas. Nunca exponga el dispositivo a la luz solar intensa ni a entornos demasiado húmedos.El rango de temperaturas adecuado para el producto y los accesorios es de -20 °C a 45 °C. Cuando cargue el dispositivo, colóquelo en un entorno con una temperatura ambiente normal y una ventilación adecuada. Se recomienda cargar el dispositivo en un entorno con un rango de temperaturas de entre 5 °C y 25 °C. Asegúrese de utilizar únicamente el adaptador suministrado por el fabricante.El uso de un cargador no autorizado puede ser peligroso e invalidar el artículo de garantía. Este adaptador es solo para uso en interiores.El tipo de adaptador es KA2401A- 1202000DE y la tensión/corriente de salida es de 12Vdc/2A.El enchufe se considera un dispositivo de desconexión del adaptador. PRECAUCIÓN: PUEDE EXISTIR RIESGO DE EXPLOSIÓN SI LA BATERÍA SE SUSTITUYE POR OTRA DE UN TIPO INCORRECTO.DESECHE LAS BATERÍAS USADAS COMO SE INDICA EN LAS INSTRUCCIONES. Información de exposición a RF: El nivel máximo de exposición permisible (MEP) se ha calculado en función de una distancia de d = 20 cm entre el dispositivo yES

el cuerpo humano.Para garantizar que se cumple con el requisito de exposición a RF, mantenga una distancia de 20 cm entre el dispositivo y una persona cuando lo utilice. Rango de frecuencia de funcionamiento Wi-Fi del dispositivo T8213: 2412~2472 MHz (2,4G); Rango: 23-24 GHz (24 GHz); Potencia de salida máxima de Wi-Fi: 17.88 dBm (ERIP para 2,4G); Potencia de salida máxima: 5dbm (EIRP para 24Ghz) Rango de frecuencia de funcionamiento Wi-Fi del dispositivo T8010X: 2412~2472 MHz (2.4G); Rango: 866-866,8 MHz(Sub-1G); Potencia de salida máxima de Wi-Fi: 18.40 dBm (ERIP para 2,4G); Potencia de salida máxima: 5,492dbm (EIRP para Sub-1G) El siguiente importador es la parte responsable (contrato para asuntos relacionados con la Unión Europea y el Reino Unido). Anker Innovations Deutschland GmbH I Georg-Muche-Strasse 3, 80807 Múnich, Alemania Este producto se ha diseñado y fabricado con materiales y componentes de primera calidad que pueden reciclarse y reutilizarse. Este símbolo indica que el producto no debe desecharse como residuo doméstico, sino que debe depositarse en unas instalaciones de recogida adecuadas para su reciclaje.La eliminación y el reciclaje adecuados ayudan a proteger los recursos naturales, la salud de las personas y el medio ambiente.Para obtener más información acerca de la eliminación y el reciclaje de este producto, póngase en contacto con su ayuntamiento, el servicio de retirada de desechos o la tienda donde compró el producto.FR
