BEDIENUNGSANLEITUNG Video Doorbell 1080p eufy

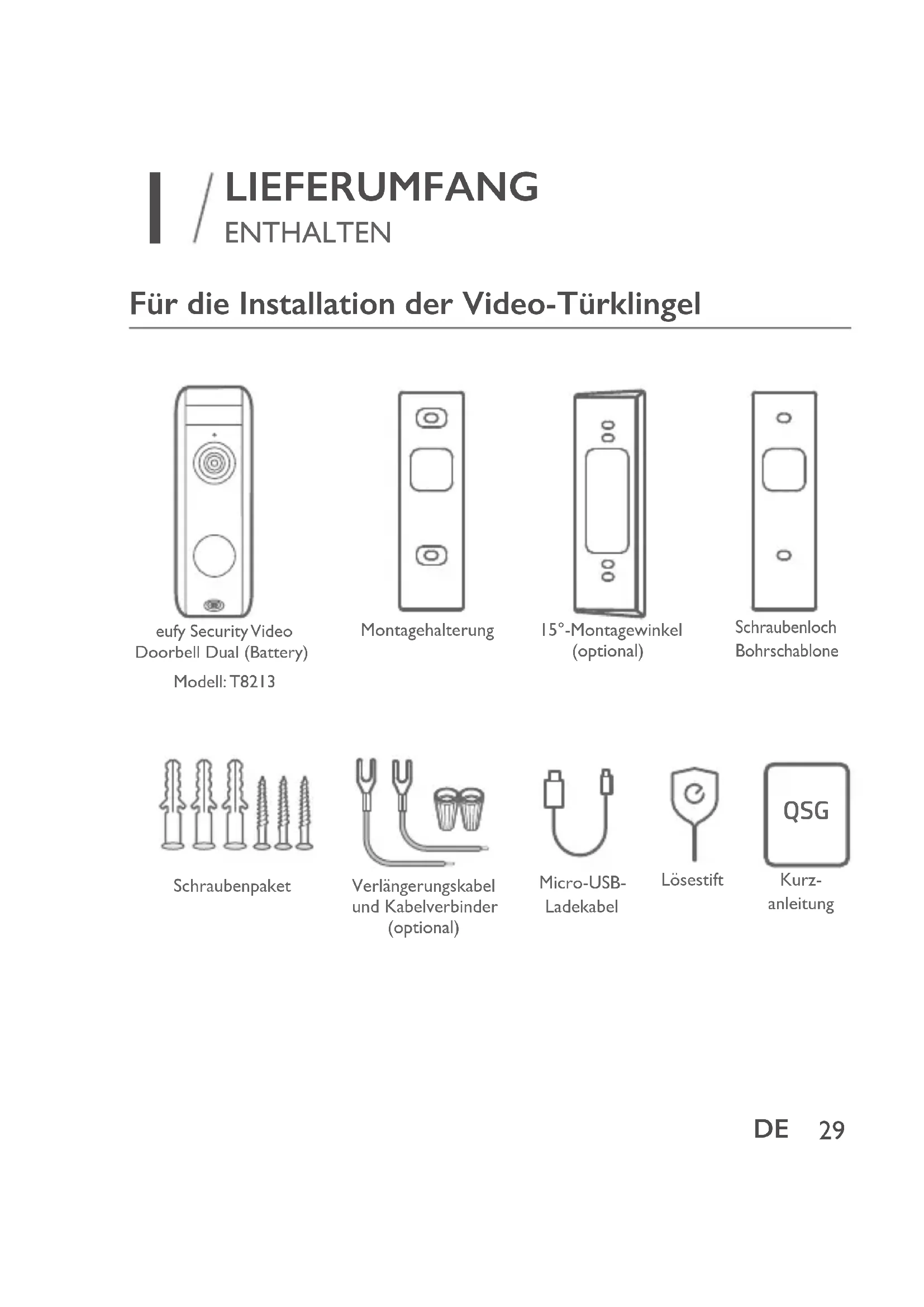

Für die Installation der Video-Türklingel QSG eufy Security Video Doorbell Dual (Battery)Modell: T8213SchraubenpaketSchraubenlochBohrschabloneMicro-USB-Ladekabel15°-Montagewinkel (optional)MontagehalterungVerlängerungskabel und Kabelverbinder (optional)LösestiftKurz-anleitung30

Für die HomeBase 2-Installation HomeBase 2 Modell: T8010X Netzteil für HomeBase 2 Ethernetkabel für HomeBase 2 Hinweis: Die Ausführung des Netzsteckers hängt von der jeweiligen Region ab.DE

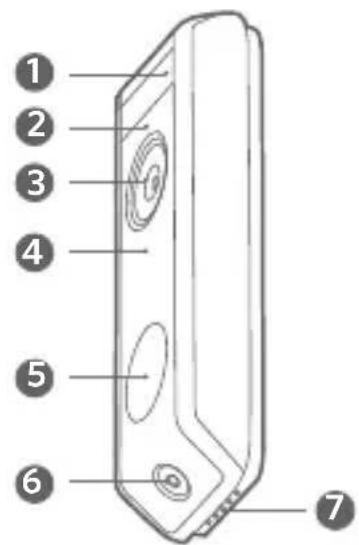

Video-Türklingel Frontansicht:

1.Bewegungssensor2.Mikrofon3.Primäres Kameraobjektiv4.Umgebungslichtsensor5.LED-Klingel/Klingeltaste6.Sekundäres Kameraobjektiv7.LautsprecherRückseite:

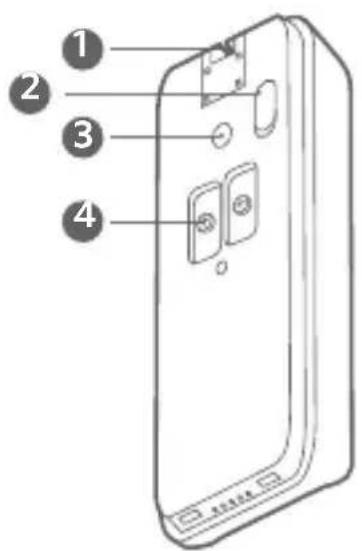

1.Lösemechanismus2.Mikro-USB-Ladeanschluss3.SYNC/RESET-Taste4.Stromklemmen für vorhandene Türklingelkabel (optional)32

Betrieb Anleitung Türklingel einschalten SYNC-Taste drücken. Türklingel zur HomeBase hinzufügen Halten Sie die SYNC-Taste gedrückt, bis Sie ein Biep- Geräusch hören. Abschalten der Türklingel Drücken Sie die SYNC-Taste innerhalb von 3 Sekunden 5 Mal hintereinander Zurücksetzen der Türklingel Die SYNC-Taste 10 Sekunden lang gedrückt halten HomeBase 2

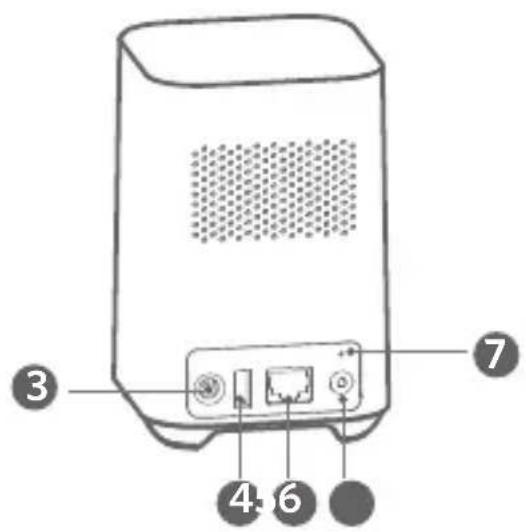

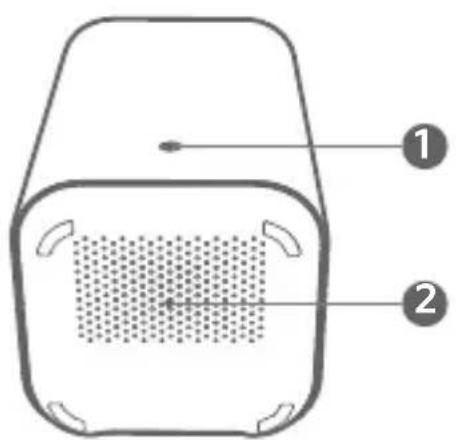

1.Status-LED 2.Lautsprecher 3.Stromanschluss 4.USB-Anschluss 5.Ethernet-Anschluss 6.SYNC/ALARM OFF-Taste 7.Reset-TasteDE

Funktionsweise des Systems Das Video-Türklingelsystem besteht aus 2 Teilen.Eines davon ist die Video-Türklingel an Ihrer Tür.Das andere ist die HomeBase in Ihrer Wohnung.Die Video-Türklingel erkennt Bewegungen vor Ihrer Haustür und ermöglicht es Ihnen, Gäste an der Tür jederzeit und überall zu empfangen.Die HomeBase speichert Videoaufnahmen in ihrem integrierten Speicher.Sobald jemand an der Tür klingelt, werden die im Haus anwesenden Personen benachrichtigt.TürgongVideo-Türklingel mit zwei Kameras34

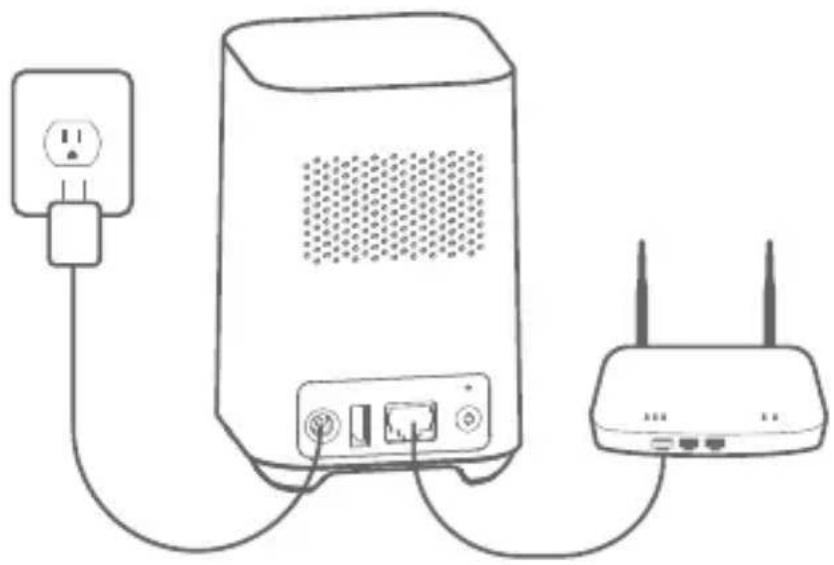

HomeBase 2 mit dem Internet verbinden 1. Schalten Sie die HomeBase 2 ein und schließen Sie sie über das im Lieferumfang enthaltene Ethernet-Kabel an Ihren Heimrouter an.2. Die LED-Anzeige leuchtet blau, wenn die HomeBase 2 bereit für die Einrichtung ist (dies kann bis zu 1 Minute dauern).DE

Einrichten des Systems SCHRITT 2

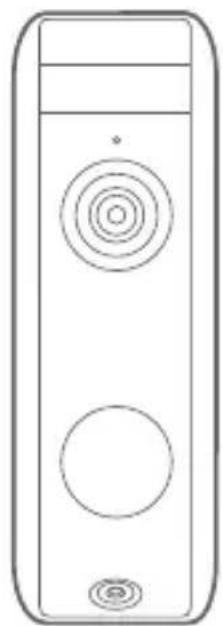

App herunterladen und System einrichten Laden Sie die eufy Security-App aus dem App Store (iOS-Geräte) oder von Google Play (Android-Geräte) herunter.Registrieren Sie sich für ein eufy Security-Konto, und folgen Sie den Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen.36

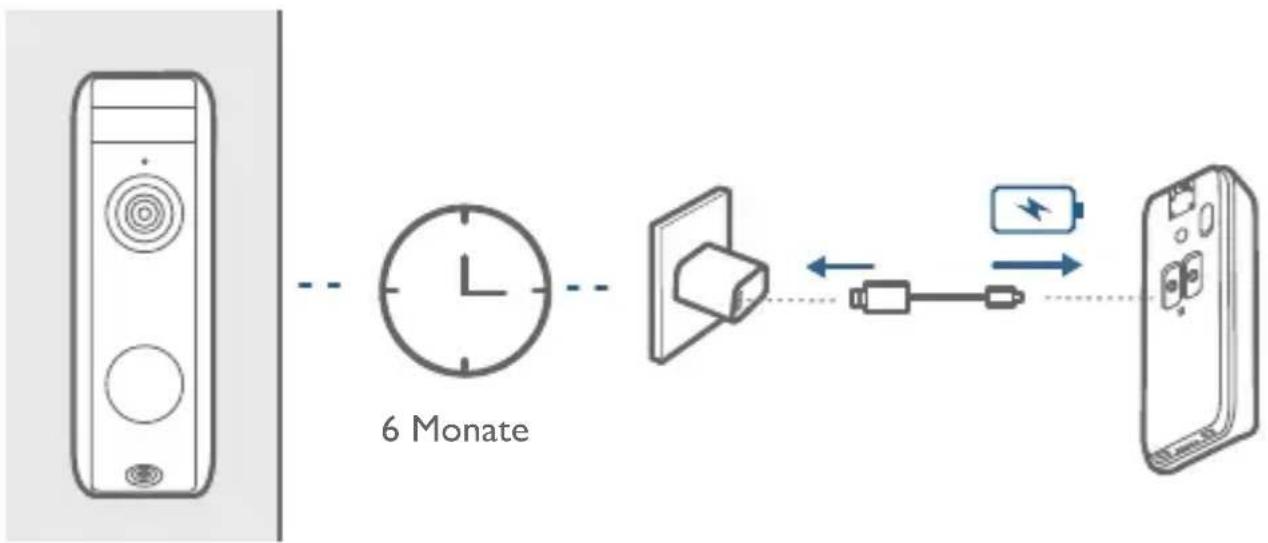

Option 1 – Batteriebetrieb 1. Wenn an Ihrer Haustür keine Leitungen für die Türklingel vorhanden sind, verwenden Sie die integrierte Batterie.Sie können die Position der Türklingel frei auswählen, und die Montage ist schnell und einfach.2. Wenn der Batteriestand der Türklingel niedrig ist, müssen Sie sie abnehmen und laden.3. Wenn Sie nach dieser Möglichkeit vorgehen, gehen Sie bitte zu SCHRITT 4 – EINEN BEFESTIGUNGSORT FINDEN.6 MonateHinweis: Die Verwendungszeit des Akkus hängt von der Verwendung ab.In den meisten Fällen kann eine Türklingel bis zu 10 Ereignisse pro Tag speichern, wenn jede Aufnahme im Durschnitt 20 Sekunden umfasst.Unter diesen Umständen kann die Batterie bis zu 6 Monate halten.DE

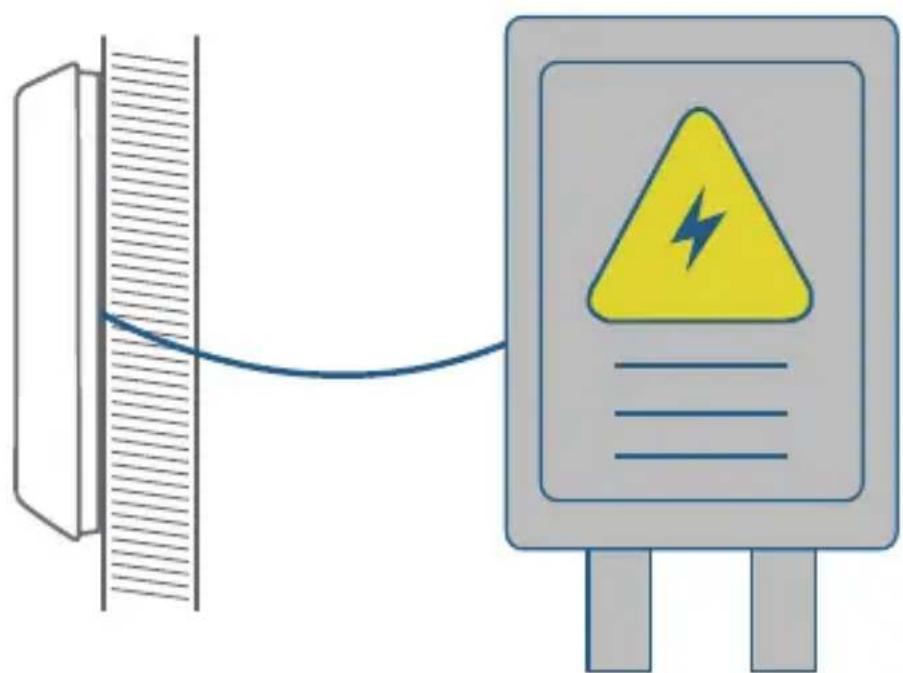

Option 2 – Kabelbetriebene Türklingel

1. Wenn Sie an Ihrer Haustür über eine funktionstüchtige Türklingelverkabelung

verfügen, wird die Türklingel über diese Kabel kontinuierlich mit Strom versorgt.Sie müssen sie nach der Installation daher nicht mehr abnehmen und auaden.

2. Da die Türklingel mit den Kabeln verbunden ist, kann der Befestigungspunkt

nicht beliebig gewählt werden.

3. Wenn Sie sich für diese Option entscheiden, gehen Sie bitte zu ANHANG 3

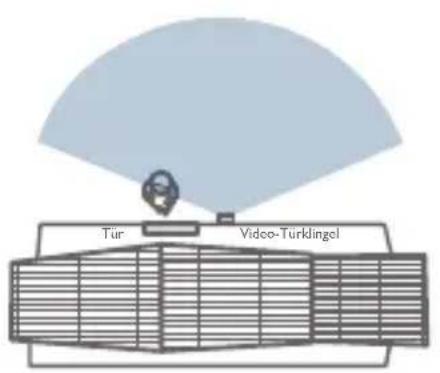

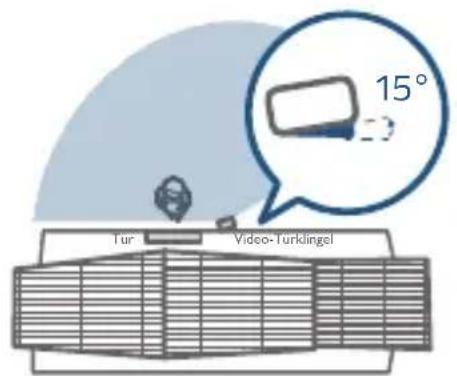

Montagepunkt bestimmen Bringen Sie die Video-Türklingel zu Ihrer Haustür, und überprüfen Sie dabei die Live-Ansicht in der App.Finden Sie eine Position, in der Sie das gewünschte Sichtfeld überblicken können.Berücksichtigen Sie dabei folgende Faktoren:1. Überprüfen Sie, ob Sie die bestehenden Löcher und Dübel an der Haustürwand erneut verwenden können.2. Wenn Sie die Türklingel nahe einer Seitenwand anbringen möchten, achten Sie bitte darauf, dass die Wand nicht im Blickfeld der Kamera liegt.Andernfalls wird IR-Licht reektiert und die Nachtsicht wird verschwommen.3. Wenn Sie die Befestigungslöcher das erste Mal in die Wand bohren, wird eine Höhe von 1,2 m (48 Zoll) über den Boden empfohlen.4. Zum Einstellen des Winkels verwenden Sie den 15°-Montagekeil als zusätzliche Montagehalterung.1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Ohne 15°-Montagewinkel Mit 15°-Montagewinkel Tür Tür Video-TürklingelVideo-TürklingelDE

Legen Sie die Bohrschablone mit den Löchern für die Schrauben gegen die Wand, und markieren Sie die Position.40

MONTAGE DER HALTERUNG

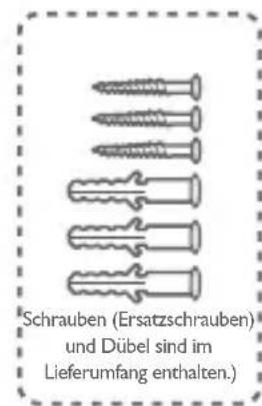

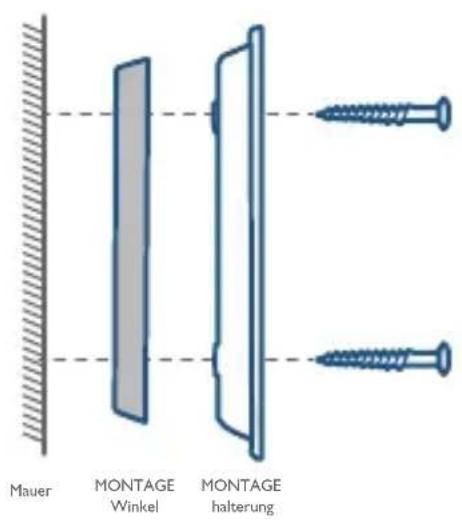

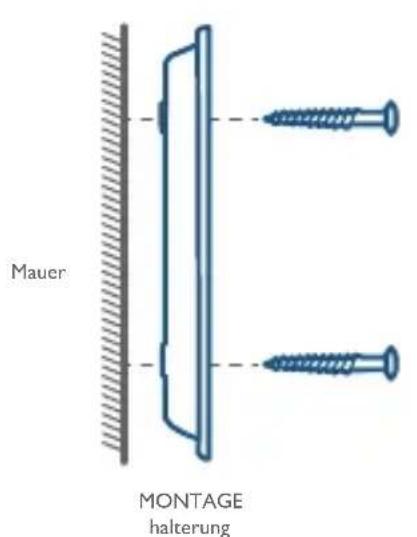

Türklingel auf einer Holzoberäche montieren Wenn Sie die Türklingel an einer Oberäche aus Holz anbringen, muss nicht vorgebohrt werden.Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an der Wand. Die Bohrschablone zeigt die Position der Löcher für die Schrauben.Werkzeug und Bauteile: Schraubendreher, Montagehalterung, 15°-Montagekeil (optional), SchraubenpaketeKreuzschlitzschraubendreher(nicht im Lieferumfang enthalten)MauerMauerMONTAGEhalterungMONTAGEWinkelMONTAGEhalterungMontagehalterung(am 15°-Montagewinkel befestigt)15°-Montage-winkel (optional)Schrauben (Ersatzschrauben)und Dübel sind im Lieferumfang enthalten.)Ohne 15°-Montagekeil Mit 15°-MontagekeilDE

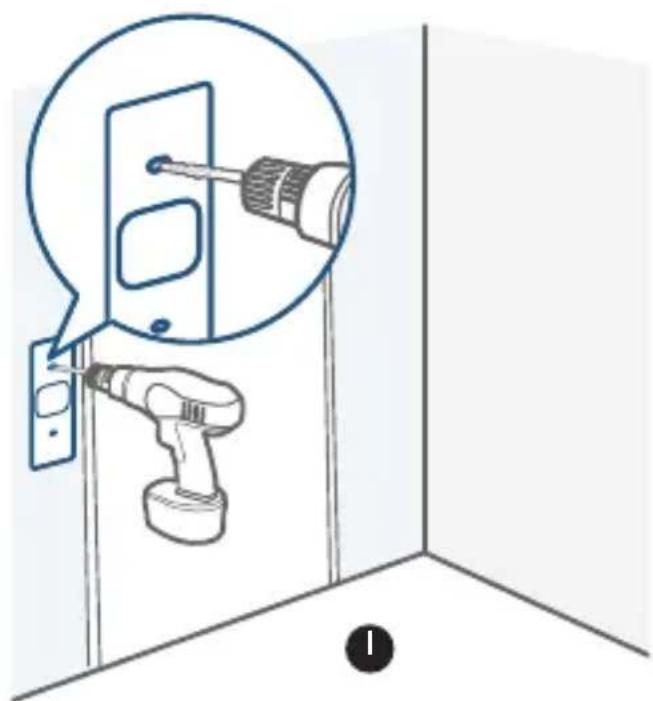

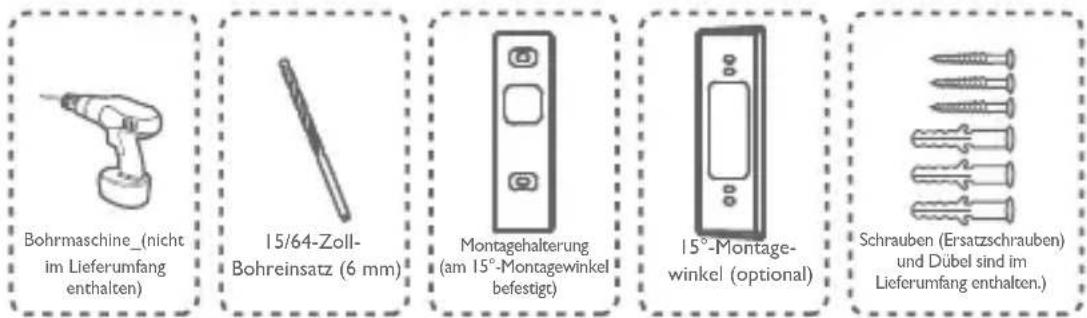

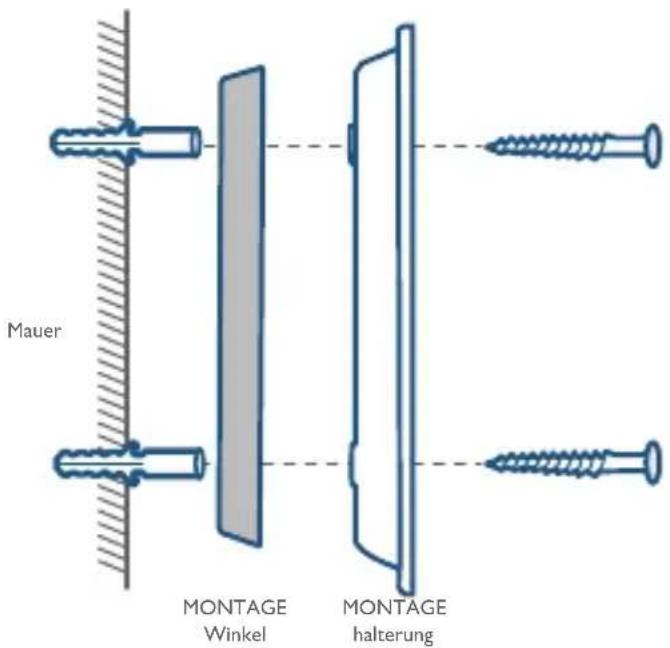

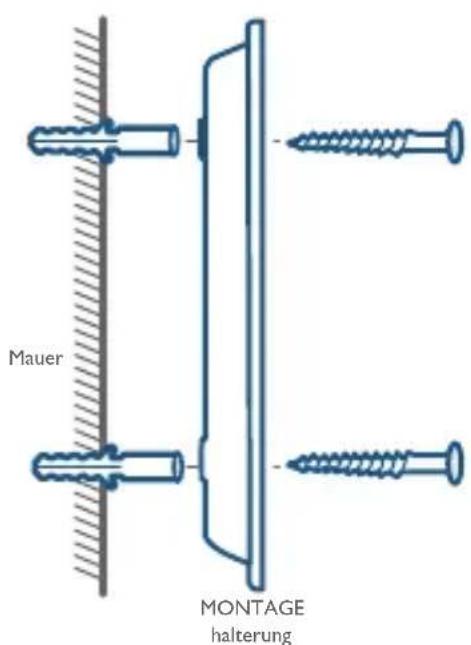

Anbringen der Türklingel an harten Oberächen

1. Wenn Sie die Türklingel auf einer Oberäche aus harten Materialien wie

Ziegelsteine, Beton, oder Stuck montieren, bohren Sie mit einem 6-mm- Bohrer 2 Löcher durch die Bohrschablone.

2. Setzen Sie die mitgelieferten Dübel ein, und verwenden Sie dann die

mitgelieferten langen Schrauben, um die Montagehalterung an der Wand zu befestigen. Werkzeug und Bauteile: Bohrmaschine, 6-mm-Bohrer, Montagehalterung, 15°-Montagekeil (optional), Schraubenpakete Bohrmaschine_(nicht im Lieferumfang enthalten) 15/64-Zoll- Bohreinsatz (6 mm) Montagehalterung(am 15°-Montagewinkel befestigt) 15°-Montage- winkel (optional) Schrauben (Ersatzschrauben)und Dübel sind im Lieferumfang enthalten.)

Mauer Mauer MONTAGE halterung MONTAGE Winkel MONTAGE halterung Ohne 15°-Montagekeil Mit 15°-MontagekeilDE

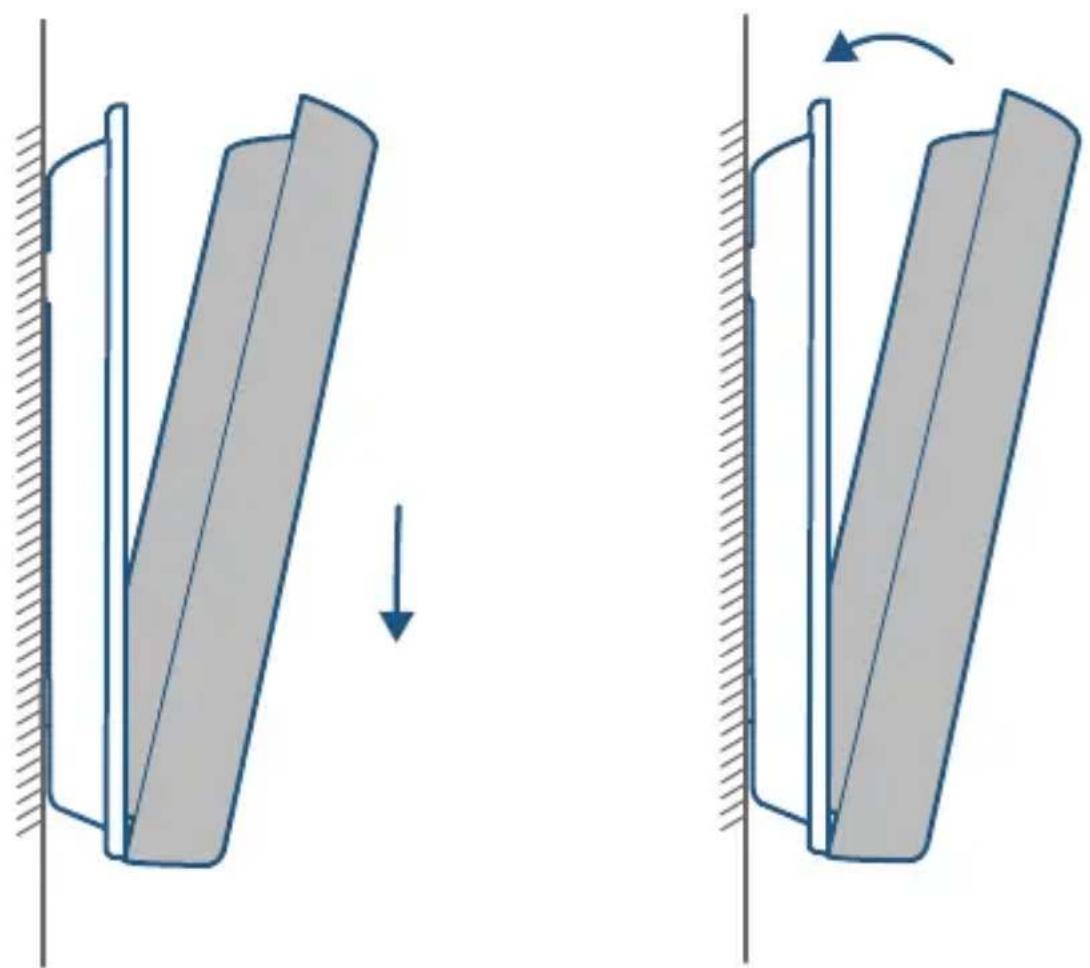

Türklingel montieren Richten Sie die Türklingel zunächst unten aus, und klappen Sie sie nach oben.Drücken Sie die Türklingel nach unten, bis sie ein Klicken wahrnehmen.Das war's!Wenn Sie die Türklingel abnehmen oder aufladen möchten, finden Sie in den folgenden Abschnitten nähere Angaben.44

ABNEHMEN DER TÜRKLINGEL

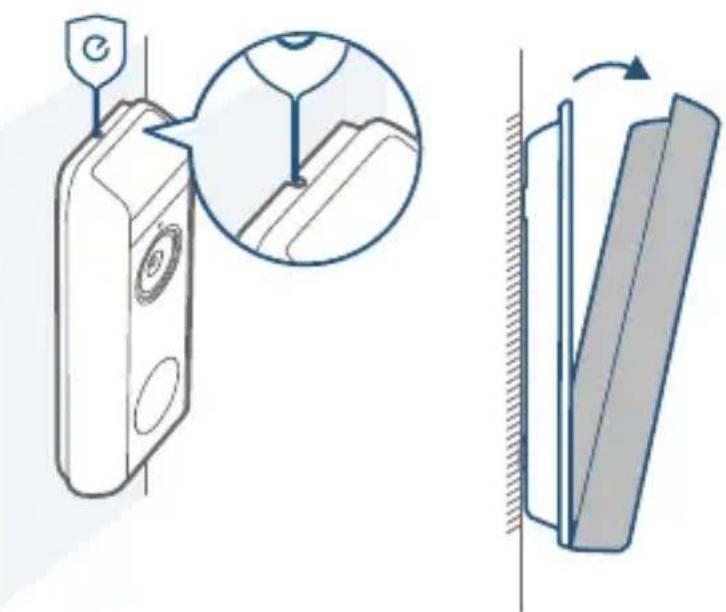

Türklingel abnehmen 1. Verwenden Sie zum Abnehmen der Türklingel von der Montagehalterung den mitgelieferten Lösestift.2. Drücken Sie in mit dem Stiftwerkzeug in das dafür vorgesehene Loch oben auf der Türklingel, und heben Sie dann das Oberteil an, um es abzunehmen.Werkzeug und Bauteile: Stift-Werkzeug zum Abnehmen der TürklingelTürklingel-LösestiftDE

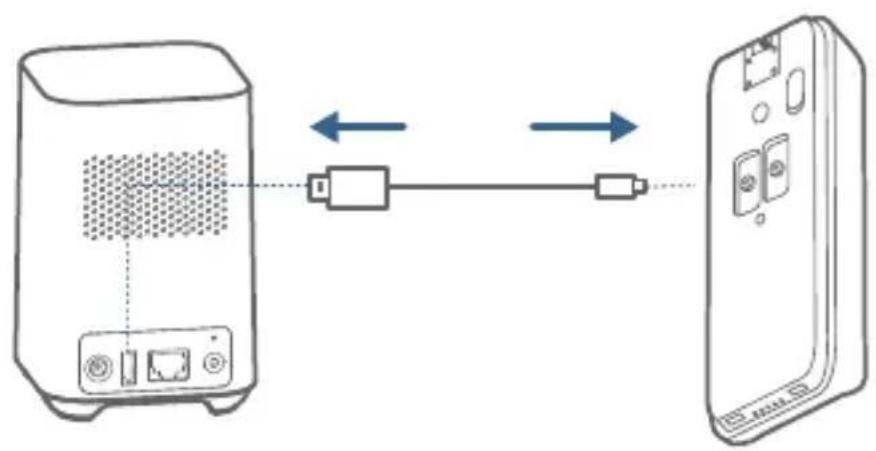

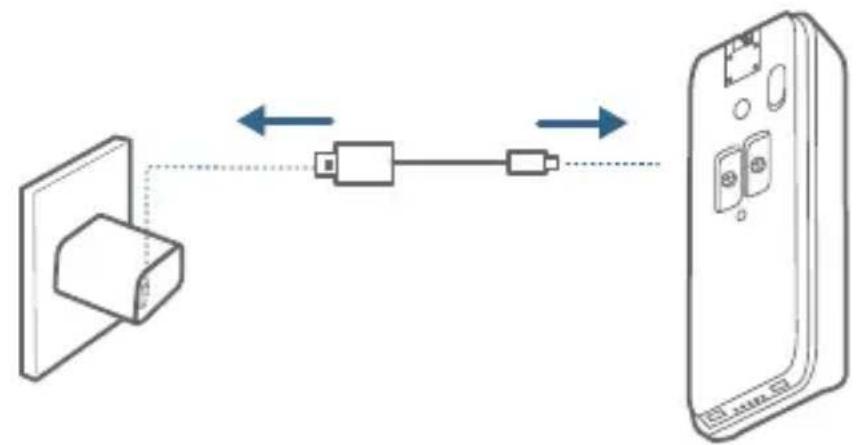

Türklingel auaden LED-AnzeigeWird aufgeladen: Blinkt grünVollständig aufgeladen: GrünLadedauer In 6 Stunden von 0 % auf 100 %46

3.1 Funktion der Türklingelkabel überprüfen

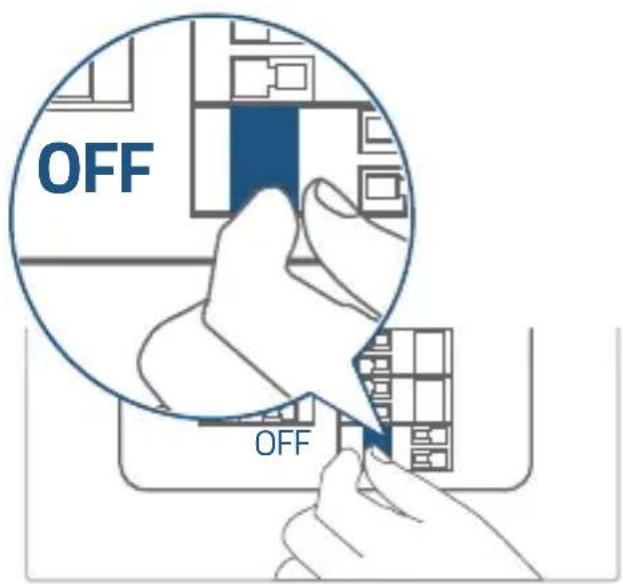

1. Betätigen Sie die vorhandene Türklingel, um zu überprüfen, ob sie funktioniert.Wenn die Türklingel keinen Ton erzeugt, sind möglicherweise die Kabel defekt.Betreiben Sie die Türklingel mit dem Strom der integrierten Batterie, oder lassen Sie die Kabel von einem Elektriker reparieren.2. Schalten Sie die Sicherung aus.Schalten Sie das Licht in Ihrer Wohnung ein und aus, um sicherzustellen, dass der Strom im Haus ordnungsgemäß abgeschaltet ist. OFF OFF Seien Sie bei der Handhabung von Kabeln immer vorsichtig.Wenn Sie sich bei der Installation nicht sicher fühlen, lassen Sie sie von einem qualizierten Elektriker vornehmen.DE

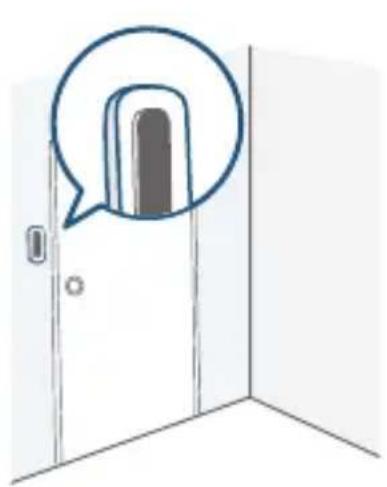

3.2 Abnehmen der bestehenden Türklingel

Wenn Sie bereits über eine Türklingelverkabelung verfügen:

1. Bauen Sie die vorhandene Klingeltaste mit einem Kreuzschlitzschraubendreher

(nicht im Lieferumfang enthalten) aus.

2. Ziehen Sie die beiden Drähte vorsichtig heraus, wenn Sie die bestehende

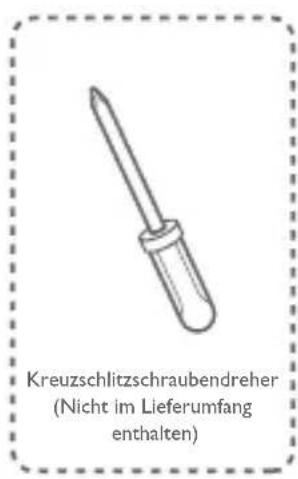

Türklingel entfernen.Richten Sie die Drahtenden ggf. gerade aus. Werkzeug und Bauteile: Kreuzschlitzschraubendreher Kreuzschlitzschraubendreher (Nicht im Lieferumfang enthalten)48

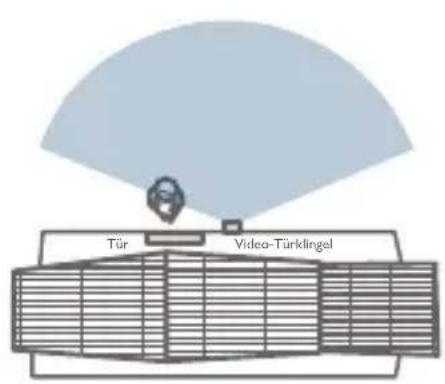

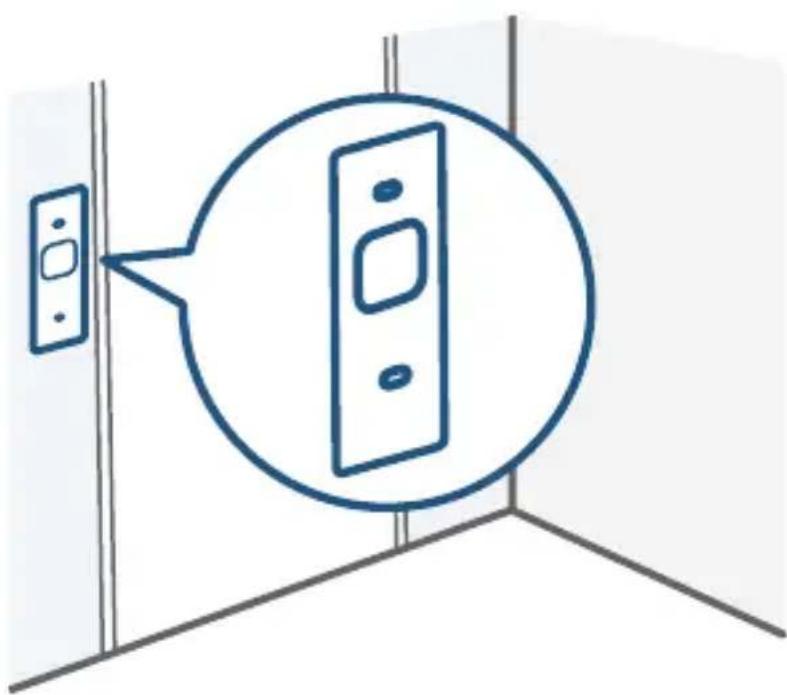

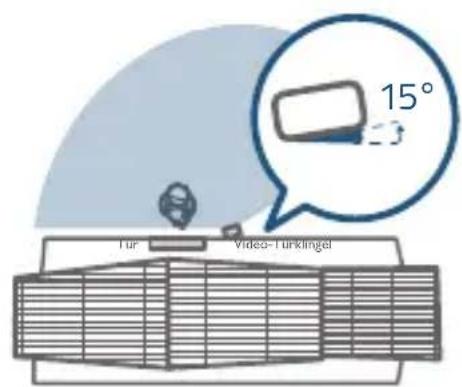

3.3 Einen Befestigungsort suchen

1. Berücksichtigen Sie beim Bestimmen der Montageposition für die Türklingel

Überprüfen Sie, ob Sie die bestehenden Löcher und Dübel an der Haustürwand erneut verwenden können.

Wenn Sie die Befestigungslöcher das erste Mal in die Wand bohren, wird eine Höhe von 1,2 m (48 Zoll) über den Boden empfohlen.

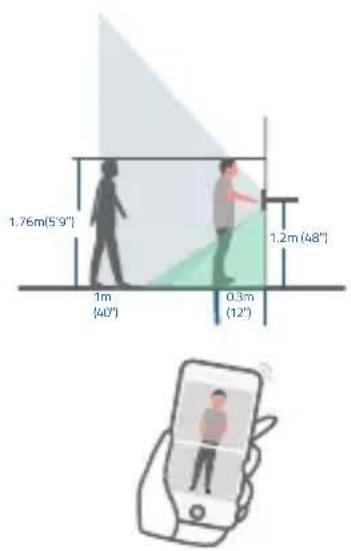

Zum Einstellen des Winkels verwenden Sie den 15°-Montagekeil als zusätzliche Montagehalterung. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Ohne 15°-Montagewinkel Mit 15°-Montagewinkel Tür Tür Video-TürklingelVideo-Türklingel

2. Legen Sie die Bohrschablone mit den Löchern für die Schrauben gegen die

Wand, und markieren Sie die Position.DE

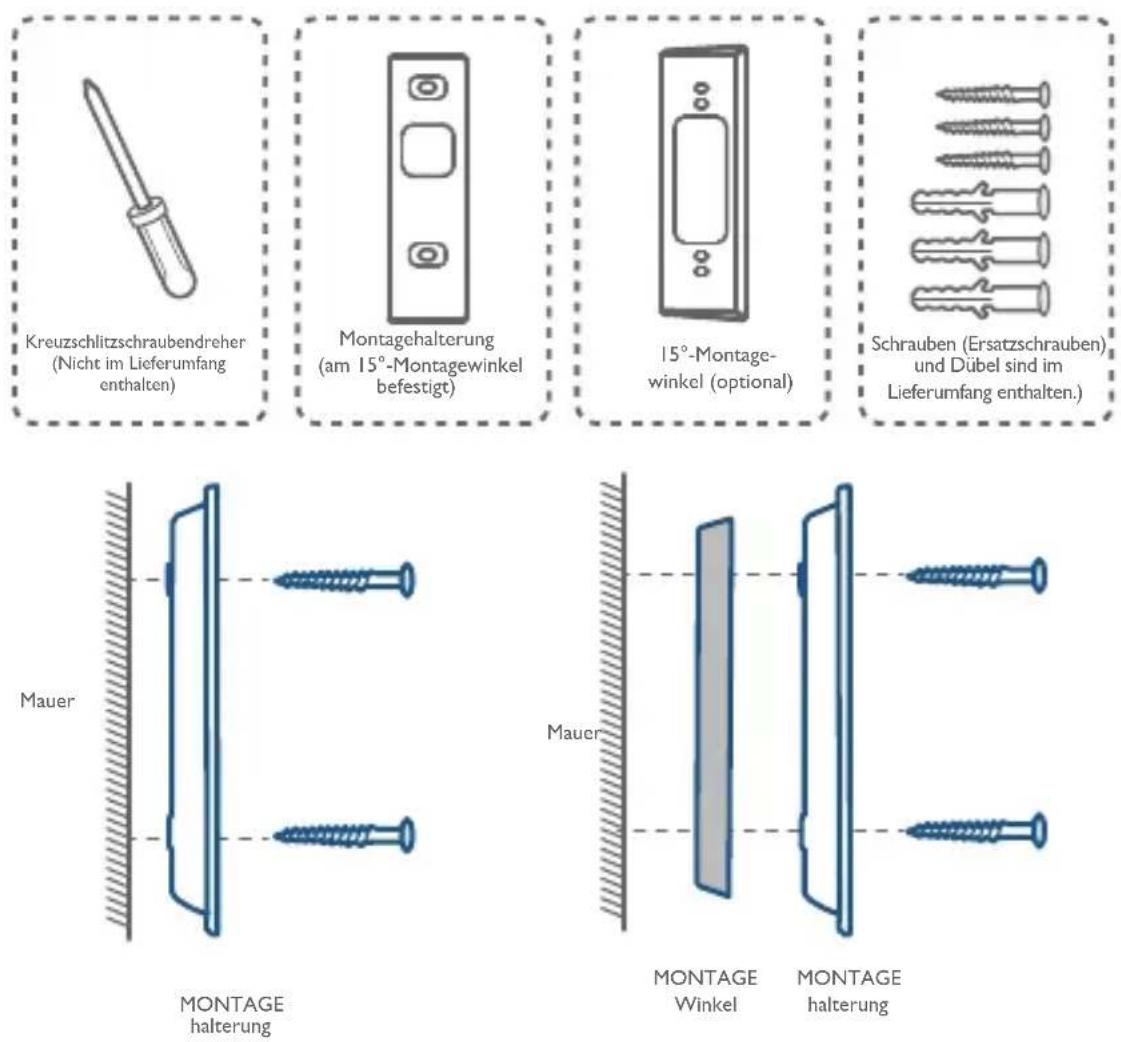

3.4 Anbringen der Halterung

Wenn Sie die Türklingel an einer Oberfläche aus Holz anbringen, muss nicht vorgebohrt werden.Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an der Wand.Die Bohrschablone zeigt die Position der Schraubenlöcher an. Werkzeug und Bauteile: Bohrmaschine, Schraubendreher, Montagehalterung, 15°-Montagekeil (optional), Schraubenpakete Kreuzschlitzschraubendreher(Nicht im Lieferumfang enthalten) Mauer Mauer MONTAGE halterung MONTAGE Winkel MONTAGE halterung Montagehalterung (am 15°-Montagewinkel befestigt) 15°-Montage- winkel (optional) Schrauben (Ersatzschrauben) und Dübel sind im Lieferumfang enthalten.) Ohne 15°-Montagekeil Mit 15°-Montagekeil50

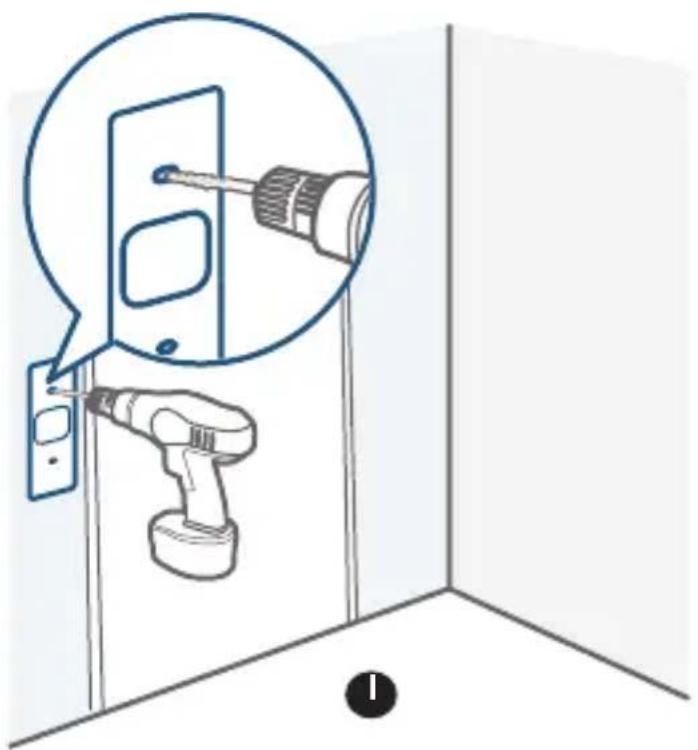

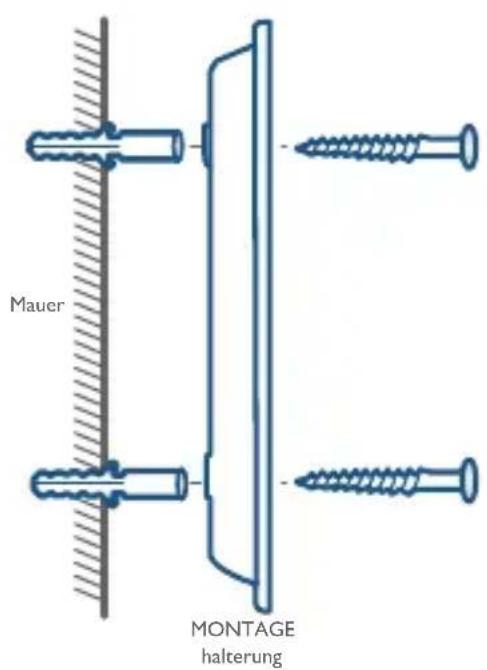

Wenn Sie die Türklingel an einer harten Oberäche (z. B. Ziegelsteine, Beton, Stuck) anbringen:

Bohren Sie mit einem 6-mm-Bohrer 2 Löcher durch die Bohrschablone.

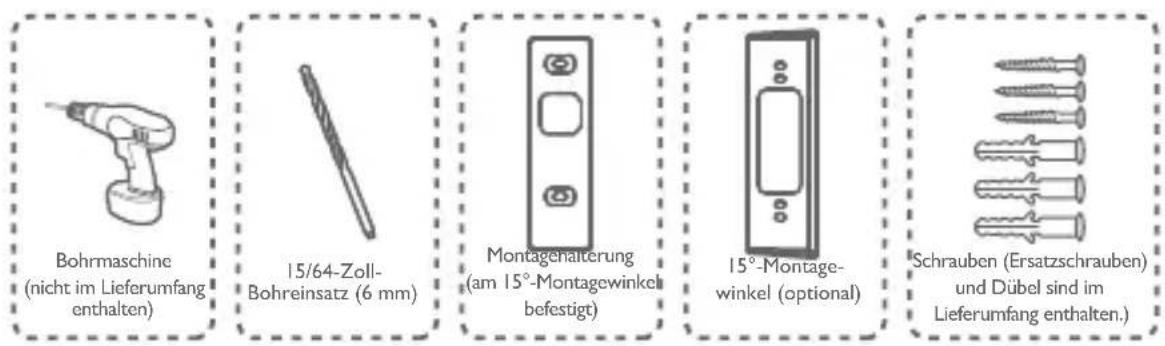

Setzen Sie die mitgelieferten Dübel ein, und verwenden Sie dann die mitgelieferten langen Schrauben, um die Montagehalterung an der Wand zu befestigen. Werkzeug und Bauteile: Bohrmaschine, 6-mm-Bohrer, Montagehalterung, 15°-Montagekeil (optional), Schraubenpakete Bohrmaschine (nicht im Lieferumfang enthalten) 15/64-Zoll- Bohreinsatz (6 mm) Montagehalterung (am 15°-Montagewinkel befestigt) 15°-Montage- winkel (optional) Schrauben (Ersatzschrauben) und Dübel sind im Lieferumfang enthalten.) 1DE

Mauer Mauer MONTAGE halterung MONTAGE Winkel MONTAGE halterung Ohne 15°-Montagekeil Mit 15°-Montagekeil52

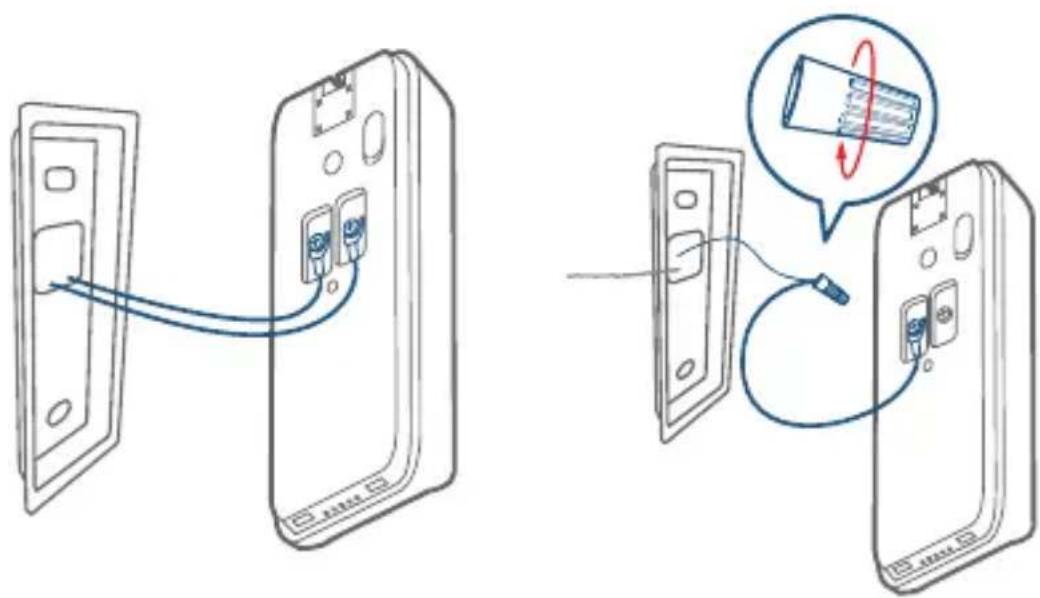

3.5 Anschließen der Türklingelverkabelung an die

Türklingel Verbinden Sie die Leiter mit den Anschlüssen an der Rückseite der Türklingel und ziehen Sie dann die Anschlussschrauben fest.Es spielt hierbei keine Rolle, welchen Leiter Sie an welchem Anschluss anbinden. Werkzeug und Bauteile: Kabel und Kabelmuttern (optional), Video-Türklingel, Kreuzschlitzschraubendreher Verlängerungskabel und Kabelverbinder (optional) eufy Security Video Doorbell Dual (Battery) Modell: T8213 Kreuzschlitzschraubendreher (Nicht im Lieferumfang enthalten) Hinweis:

• Um Kurzschlüsse zu vermeiden, vergewissern Sie sich, dass sich die Drähte nach dem Anschließen an die Klemmen nicht berühren.

• Sollten die Drähte zu kurz sein, verwenden Sie die gelieferten Verlängerungskabel und Kabelverbinder, um sie zu verlängern.Sollte auf der Wand kein Platz für Kabelverbinder sein, verwenden Sie stattdessen Isolierband.DE

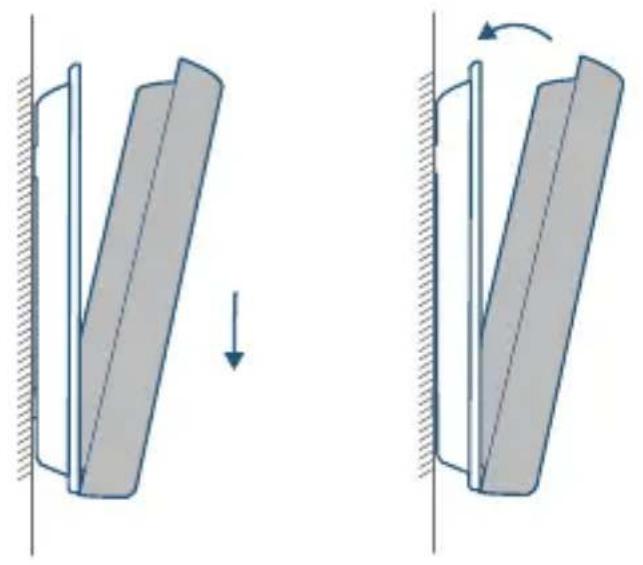

3.6 Türklingel an der Halterung montieren

Richten Sie die Türklingel zunächst unten aus, und klappen Sie sie nach oben. Drücken Sie die Türklingel nach unten, bis sie ein Klicken wahrnehmen.

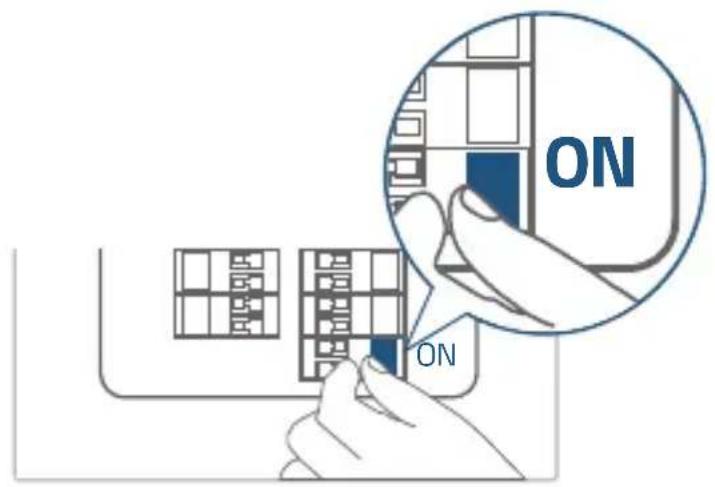

3.7 Wiederherstellen der Stromzufuhr

Schalten Sie die Hauptsicherung wieder auf EIN.

Das war's! Wenn Sie die Türklingel abnehmen oder aufladen möchten, finden Sie in den entsprechenden Abschnitten nähere Angaben.54

Dieses Produkt erfüllt die Anforderungen der Europäischen Gemeinschaft an Funkstörungen. Konformitätserklärung Anker Innovations Limited erklärt hiermit, dass dieses Gerät die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/ EG erfüllt.Die Konformitätserklärung finden Sie auf der Website: https:// uk.eufylife.com/. Das Netzteil muss in der Nähe des Geräts installiert werden und leicht zugänglich sein.Verwenden Sie das Gerät nicht in Umgebungen mit zu hoher oder zu niedriger Temperatur; setzen Sie das Gerät niemals starker Sonneneinstrahlung oder einer zu feuchten Umgebung aus.Die geeignete Temperatur für das Produkt und das Zubehör ist -20 °C bis 45 °C. Stellen Sie das Gerät während des Ladevorgangs in einer Umgebung mit normaler Raumtemperatur und angemessener Belüftung auf. Es wird empfohlen, das Gerät in einer Umgebung mit einer Temperatur im Bereich von 5 °C~25 °C zu laden. Verwenden Sie ausschließlich den vom Hersteller angebotenen Adapter.Die Verwendung nicht zugelassener Ladegeräte birgt Risiken und verletzt die Garantiebestimmungen. Der Adapter darf ausschließlich in Innenbereichen verwendet werden.Der Adaptertyp ist KA2401A-1202000DE/, Ausgangsspannung/Strom ist 12 VDC/2 A. Der Stecker ist die Trennvorrichtung des Adapters. VORSICHT! BEI AUSTAUSCH DES AKKUS DURCH EINEN UNGEEIGNETEN

AKKUTYP BESTEHT EXPLOSIONSGEFAHR.GEBRAUCHTE BATTERIEN

ENTSPRECHEND DEN ANWEISUNGEN ENTSORGEN. Informationen zur HF-Exposition: Die maximal zulässige Exposition (MPE) wurde basierend auf einem Abstand von d = 20 cm zwischen dem Gerät undDE

dem menschlichen Körper berechnet.Um die Anforderungen in Bezug auf die HF-Belastung zu erfüllen, muss zwischen dem Gerät und dem menschlichen Körper ein Abstand von mindestens 20 cm bestehen. WLAN-Betriebsfrequenzbereich für Gerät T8213:2412 ~ 2472 MHz (2,4 G); Bereich: 23–24 GHz (24 GHz); Max. WLAN-Ausgangsleistung: 17.88 dBm (ERIP für 2,4 G); Maximale Ausgangsleistung: 5 dBm (EIRP für 24 GHz) WLAN-Betriebsfrequenzbereich für Gerät T8010X:2412 ~ 2472 MHz (2,4 G); Bereich: 866–866,8 MHz (Sub-1 G); Max. WLAN-Ausgangsleistung: 18.40 dBm (ERIP für 2,4 G); Maximale Ausgangsleistung: 5,492 dBm (EIRP für Sub-1 G) Der folgende Importeur ist zuständig (Vertragspartner für EU- und UK- Angelegenheiten) Anker Innovations Deutschland GmbH I Georg-Muche-Straße 3, 80807 München, Deutschland Dieses Produkt ist mit hochwertigen Materialien und Komponenten für Recycling und Wiederverwertung konzipiert. Dieses Symbol bedeutet, dass das Produkt nicht im Hausmüll entsorgt werden darf, sondern einer angemessenen Sammelstelle für das Recycling zugeführt werden muss.Durch das ordnungsgemäße Entsorgen und Recyceln tragen Sie zum Schutz natürlicher Ressourcen und zur Vermeidung von Umwelt- und Gesundheitsschäden bei. Weitere Informationen zum Entsorgen und Recyceln dieses Produkts erhalten Sie von Ihrer Gemeindeverwaltung, Ihrem zuständigen Entsorgungsdienst oder dem Geschäft, in dem Sie dieses ProduktES
