MANUALE UTENTE Video Doorbell 1080p eufy

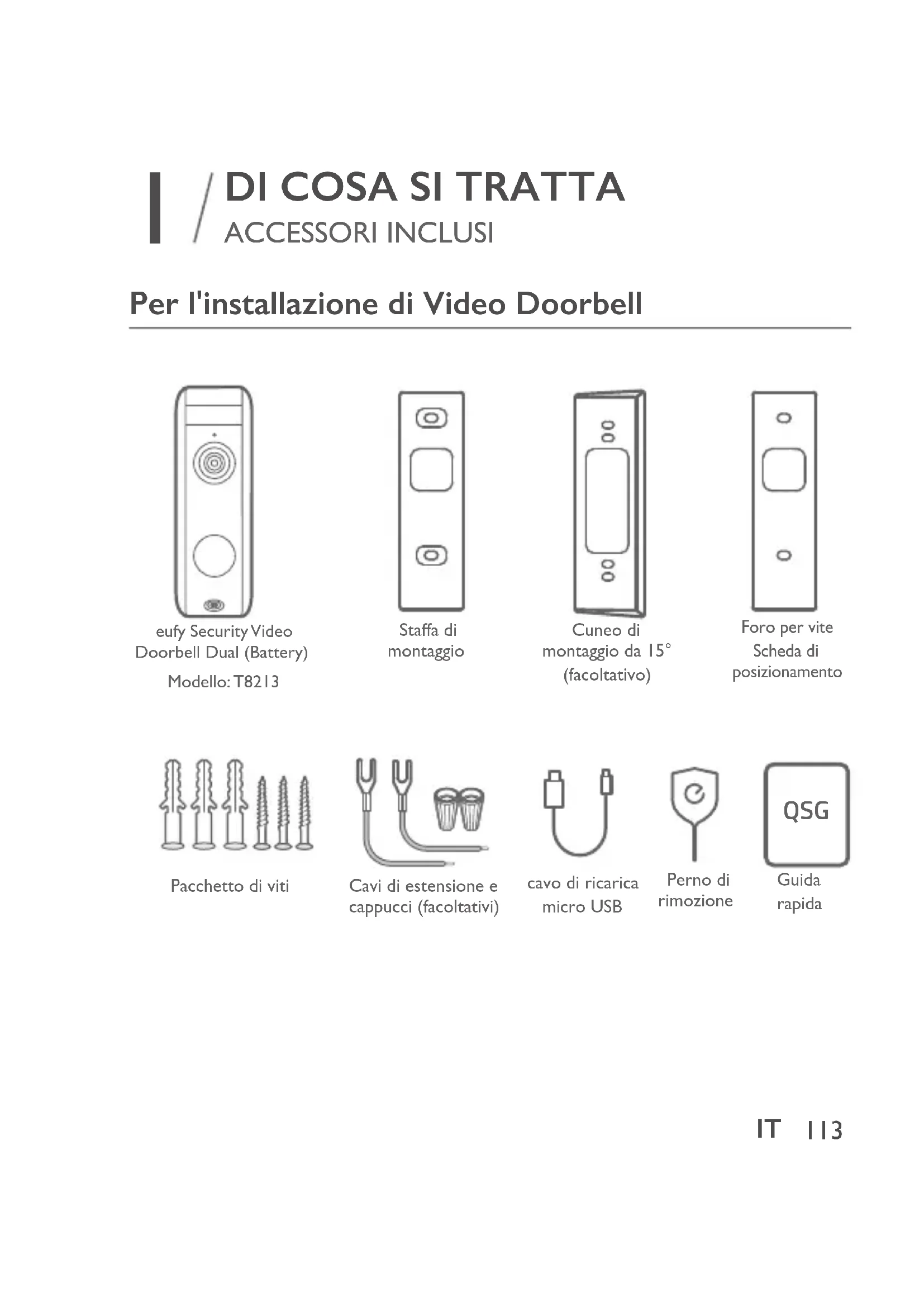

Per l'installazione di Video Doorbell QSG eufy Security Video Doorbell Dual (Battery)Modello: T8213Pacchetto di vitiForo per viteScheda di posizionamentocavo di ricarica micro USBCuneo di montaggio da 15° (facoltativo)Staffa di montaggioCavi di estensione e cappucci (facoltativi)Perno di rimozioneGuidarapida114

Per l’installazione di HomeBase 2 HomeBase 2 Modello: T8010X Adattatore di alimentazione per HomeBase 2 Cavo Ethernet per HomeBase 2 Nota: la spina di alimentazione varia in base all’area geograca di riferimento.IT

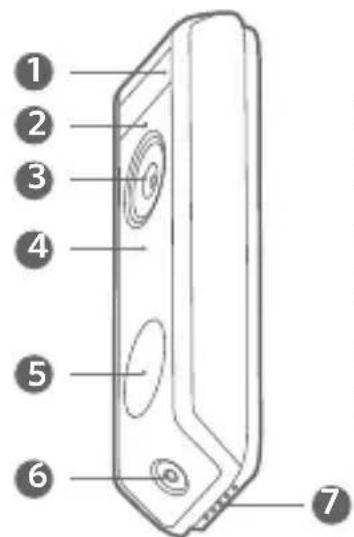

Videocitofono Vista frontale:

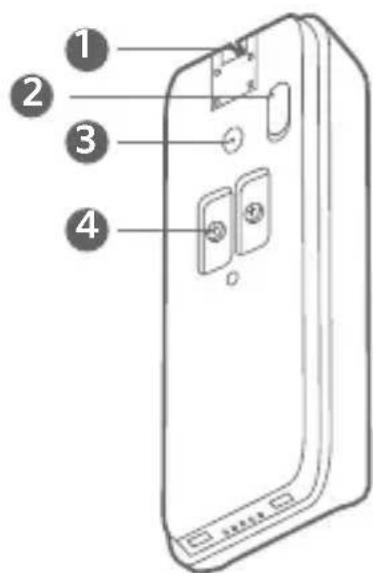

1.Sensore di movimento2.Microfono3.Obiettivo della fotocamera principale4.Sensore di luce ambiente5.Pulsante suoneria/campanello LED6.Obiettivo della fotocamera secondario7.AltoparlanteVista posteriore:

1.Meccanismo di distacco2.Porta di ricarica micro USB3.Pulsante SYNC/RESET4.Terminali di alimentazione per i cavi del campanello esistenti (facoltativi)116

Funzionamento Modalità Accendi il campanello Premi il pulsante SYNC. Aggiungere il citofono a HomeBase Tenere premuto il pulsante SYNC (SINC) no a sentire un segnale acustico. Spegnimento del citofono Premere rapidamente il pulsante SYNC per 5 volte in 3 secondi. Ripristino del citofono Tenere premuto il pulsante SYNC (SINC) per 10 secondi. HomeBase 2

1.LED di stato 2.Altoparlante 3.Porta di alimentazione 4.Porta USB 5.Porta Ethernet 6.Pulsante SYNC/ALARM OFF 7.Tasto resetIT

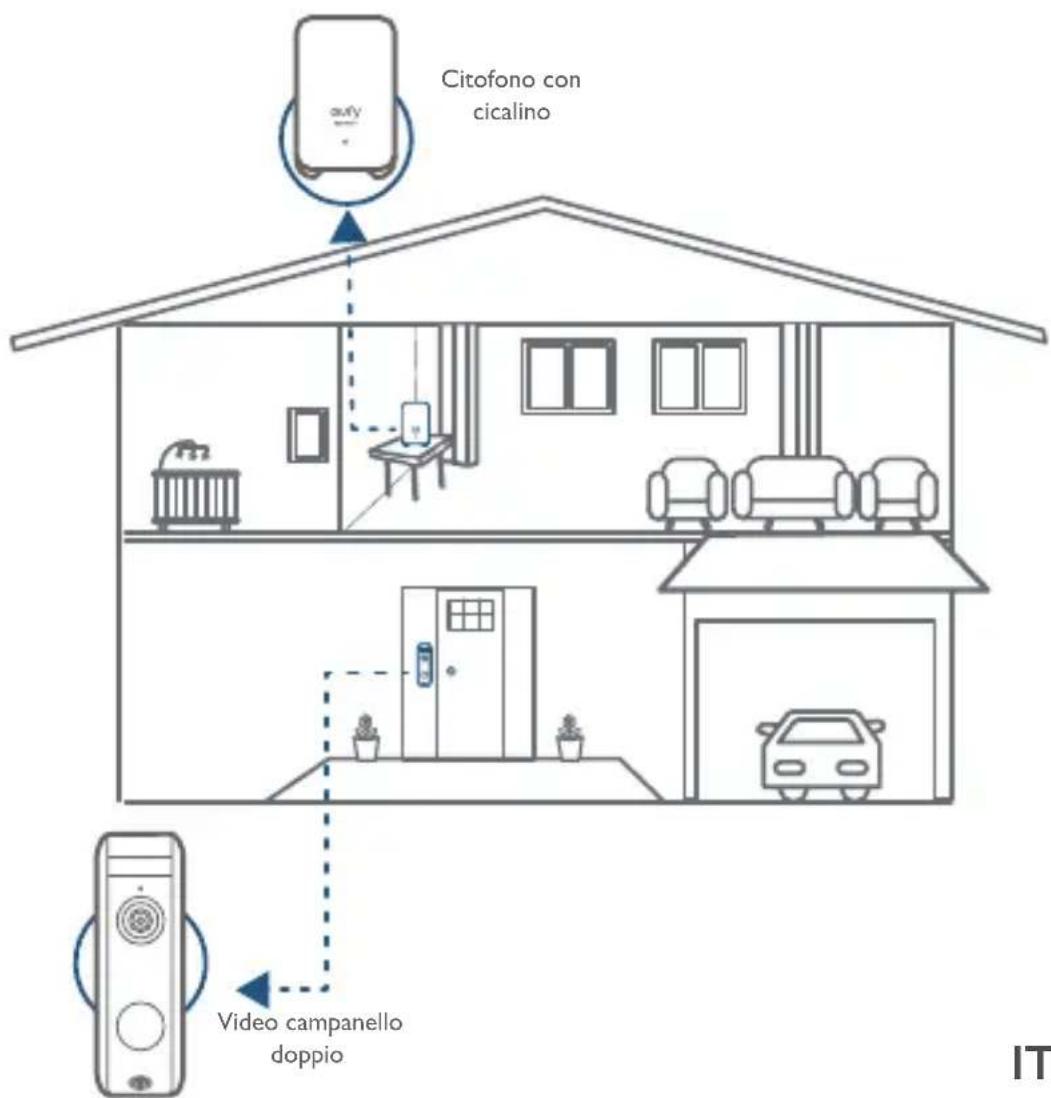

Come funziona il sistema Il sistema di videocitofono comprende 2 parti.Uno è il videocitofono alla tua porta.L'altro è l'HomeBase di casa tua.Il videocitofono rileva i movimenti nel portico di casa e consente all’utente di rispondere in qualsiasi momento e ovunque si trovi.L'HomeBase memorizza i video clip nella sua memoria integrata.Quando qualcuno suona il campanello, le persone in casa verranno avvisate.Citofono con cicalinoVideo campanello doppio118

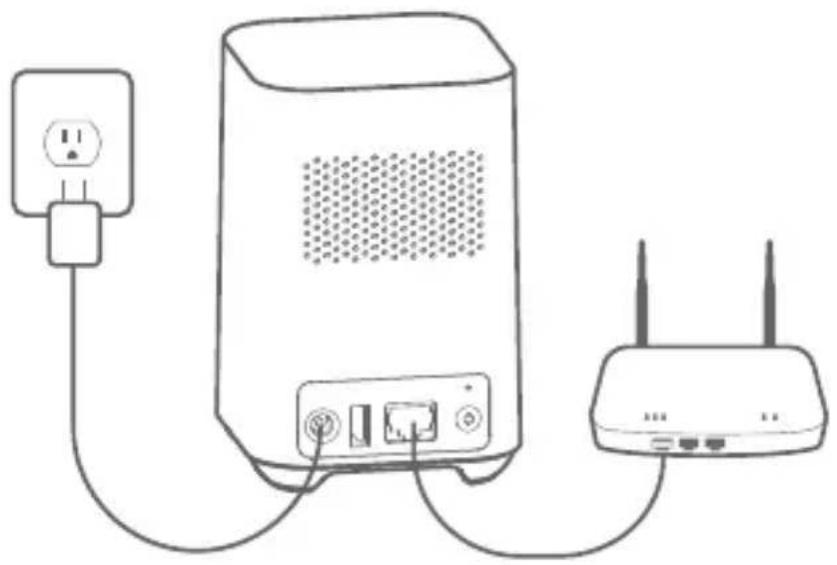

Connetti HomeBase 2 a Internet 1. Accendere HomeBase 2, quindi collegarlo al router domestico tramite il cavo Ethernet in dotazione.2. La spia LED diventa blu (questa operazione potrebbe richiedere no a 1 minuto) quando HomeBase 2 è pronto per la congurazione.IT

Congurazione del sistema PASSAGGIO 2.

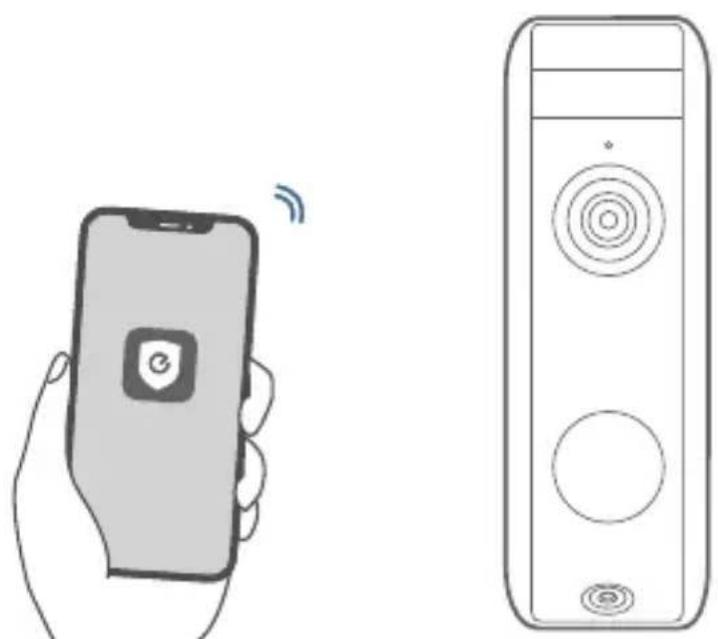

Download dell’app e congurazione del sistema Scaricare l'app eufy Security dall'App Store (dispositivi iOS) o da Google Play (dispositivi Android).Registrati per creare un account eufy Security, quindi segui le istruzioni a schermo visualizzate per completare la congurazione.120

DETERMINAZIONE DELL'OPZIONE DI ALIMENTAZIONE

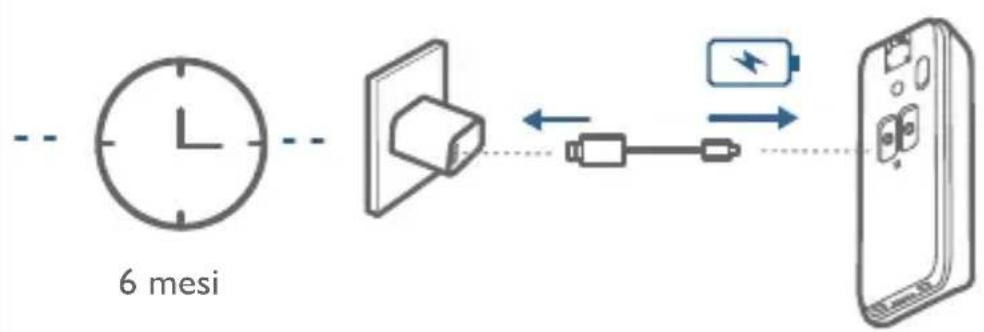

Opzione 1 - Alimentazione a batteria

1. Qualora il citofono esistente non sia cablato, usare la batteria integrata.Sei

libero di determinare la posizione del campanello e il montaggio è facile e veloce.

2. Quando il livello di carica della batteria del citofono è basso, occorre

rimuovere e ricaricare il citofono.

3. Se si sceglie questa opzione, andare a PASSAGGIO 4 SELEZIONE DI UN

PUNTO PER IL MONTAGGIO. 6 mesi Nota: l’autonomia della batteria varia in base all’utilizzo.Nella maggior parte dei casi, un campanello può avere fino a 10 eventi al giorno e ogni registrazione dura in media 20 secondi.In tale scenario, la batteria del citofono può durare no a 6 mesi.IT

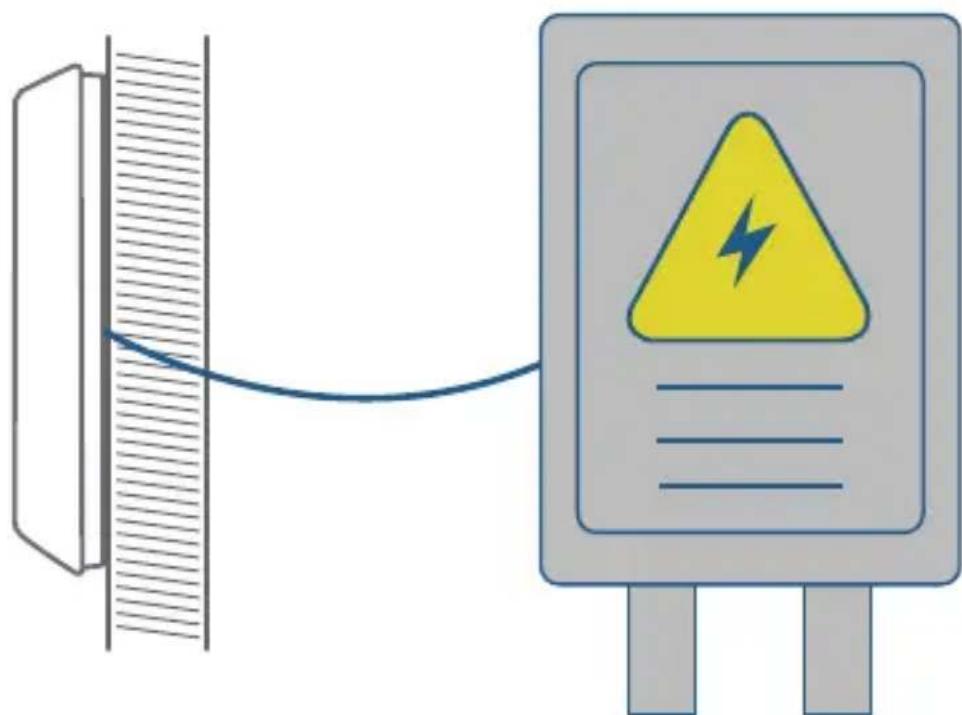

1. Nel caso in cui il citofono esistente sia cablato, l’alimentazione avverrà

sempre tramite cavi.Quindi non è necessario scollegarlo e caricarlo dopo l'installazione.

2. Poiché il citofono è collegato ai cavi, la posizione di montaggio presenta dei

3. Se scegli questa opzione, vai all'APPENDICE 3 ALIMENTAZIONE DEL

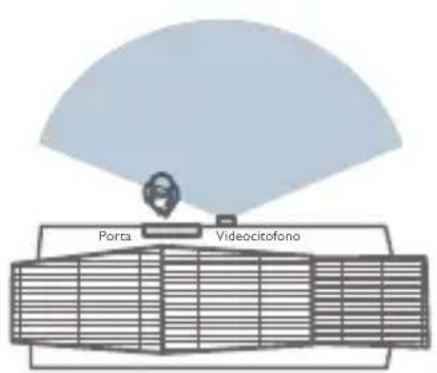

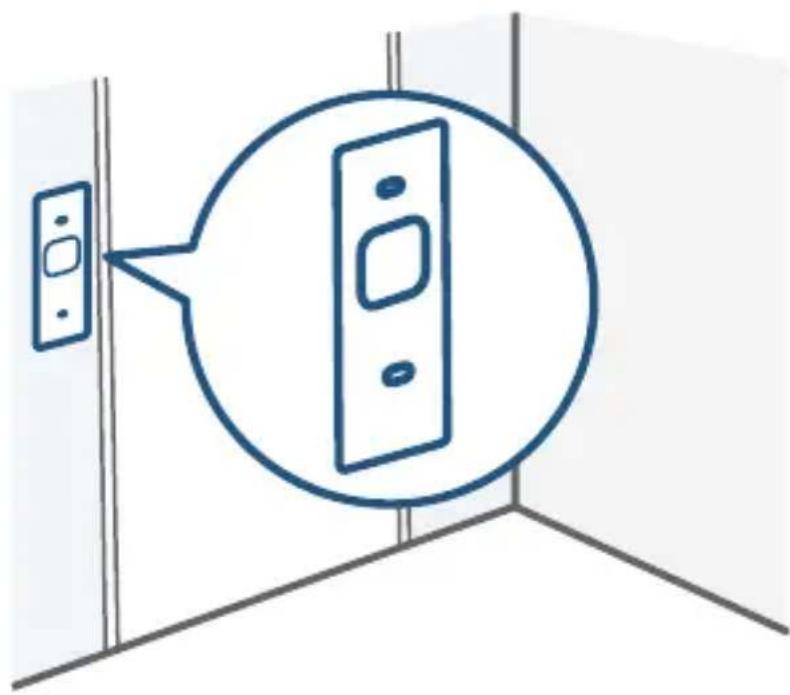

Trova un punto di montaggio Porta il campanello con videocamera alla porta di casa e contemporaneamente controlla la visualizzazione dal vivo sull'app.Trova una posizione in cui puoi vedere il campo visivo desiderato.Considera i seguenti fattori:1. Vericare se i fori e gli ancoraggi esistenti sulla parete o sul telaio della porta possano essere riutilizzati.2. Se si desidera posizionare il citofono vicino a una parete laterale, assicurarsi che questa non occupi il campo visivo.Altrimenti la luce RI verrà riessa e la visione notturna diventerà sfocata.3. Se si praticano i fori di montaggio per la prima volta, l’altezza raccomandata da terra è di 1,2 m (48").4. Per regolare l'angolo, utilizzare il cuneo di montaggio a 15° come staffa di montaggio supplementare.1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Senza cuneo di montaggio da 15° Con cuneo di montaggio da 15°PortaPortaVideocitofonoVideocitofonoIT

Posizionare la scheda di posizionamento del foro della vite contro la parete per contrassegnare la posizione.124

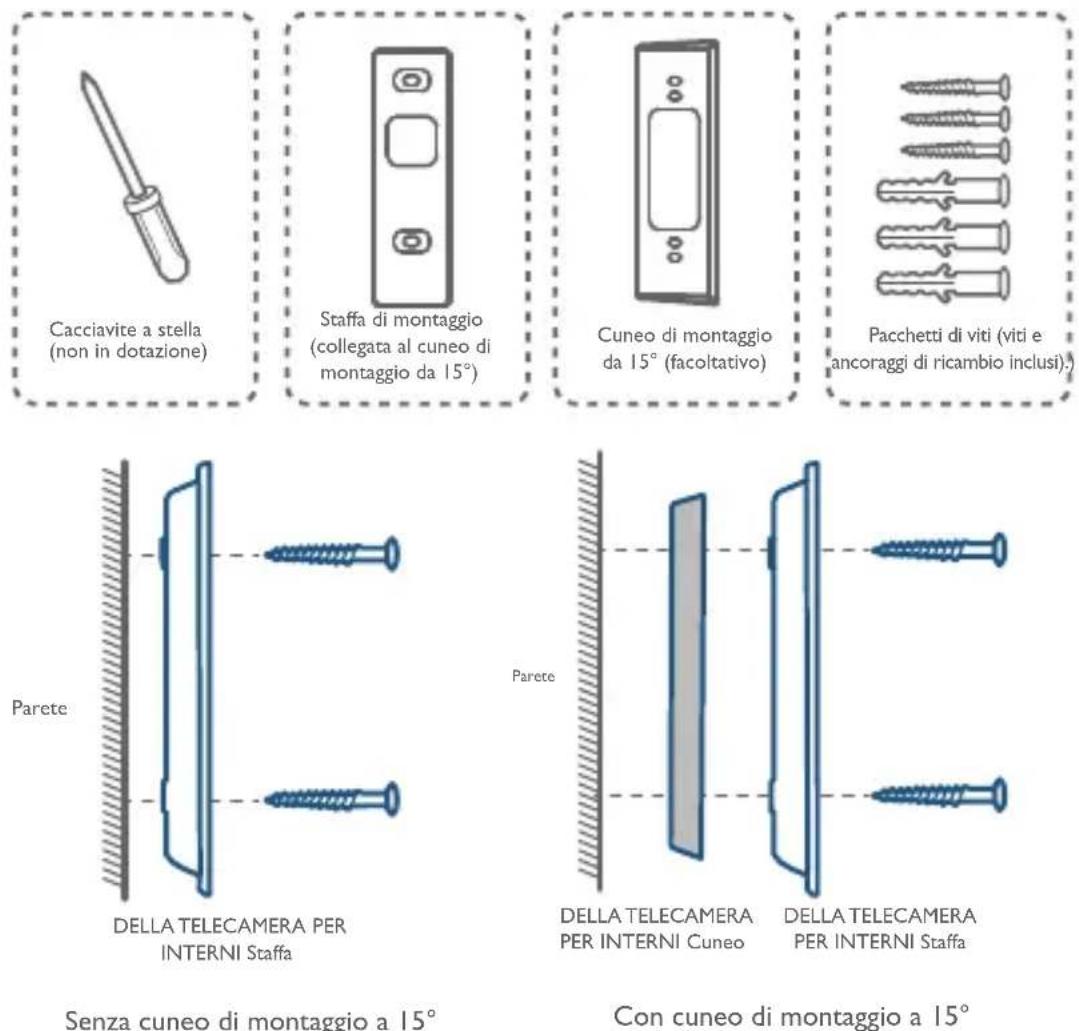

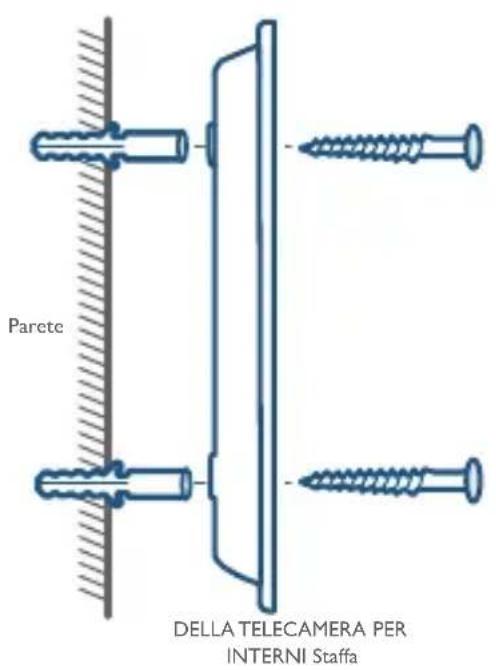

Monta il campanello su una supercie di legno In caso di montaggio del citofono su una superficie lignea, non occorre praticare dei prefori.Utilizzare le viti in dotazione per fissare la staffa di montaggio alla parete, la scheda di posizionamento dei fori delle viti indica la posizione dei fori delle viti.Quello che ti serve: cacciavite, staffa di montaggio, cuneo di montaggio a 15° (facoltativo), confezioni di vitiCacciavite a stella(non in dotazione)ParetePareteDELLA TELECAMERA PER INTERNI StaffaDELLA TELECAMERA PER INTERNI CuneoDELLA TELECAMERA PER INTERNI StaffaStaffa di montaggio(collegata al cuneo di montaggio da 15°)Cuneo di montaggioda 15° (facoltativo)Pacchetti di viti (viti eancoraggi di ricambio inclusi).)Senza cuneo di montaggio a 15°Con cuneo di montaggio a 15°IT

Montaggio del citofono su superci di materiali duri

1. Se stai montando il campanello su una supercie realizzata con materiali

duri, come mattoni, cemento, stucco, pratica 2 fori attraverso la scheda di posizionamento del supporto per vite con una punta da trapano da 6 mm (15/64").

2. Inserire gli ancoraggi forniti, quindi utilizzare le viti lunghe in dotazione per

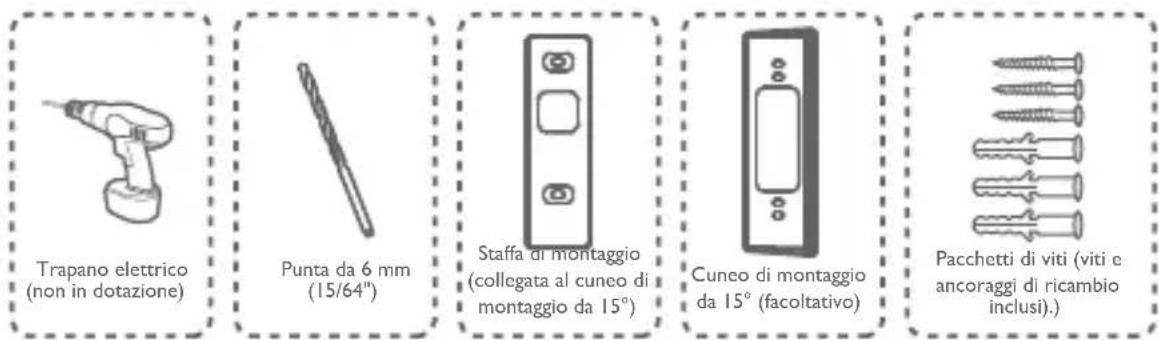

ssare la staffa di montaggio alla parete. Quello che ti serve: Trapano elettrico, punta da trapano da 6 mm (15/64"), staffa di montaggio, cuneo di montaggio a 15° (facoltativo), confezioni di viti Trapano elettrico (non in dotazione) Punta da 6 mm (15/64") Staffa di montaggio (collegata al cuneo di montaggio da 15°) Cuneo di montaggio da 15° (facoltativo) Pacchetti di viti (viti e ancoraggi di ricambio inclusi)

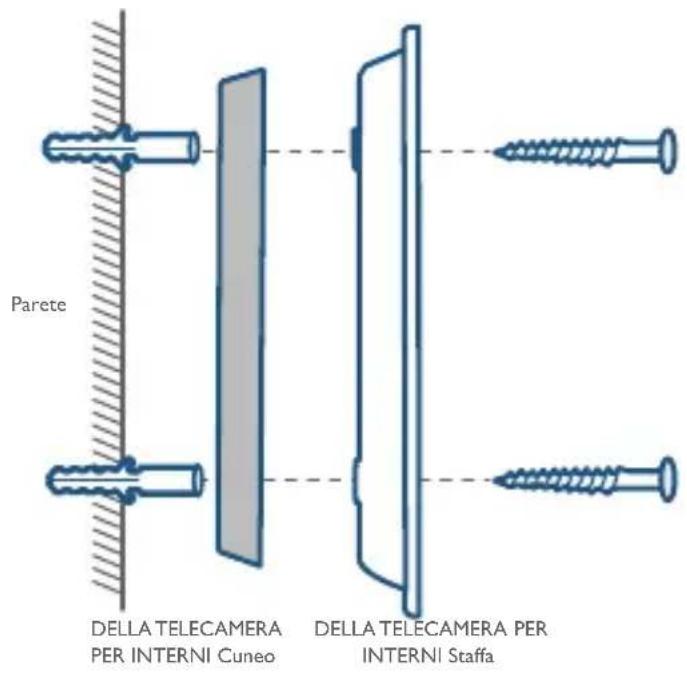

INTERNI Staffa Senza cuneo di montaggio a 15° Con cuneo di montaggio a 15°IT

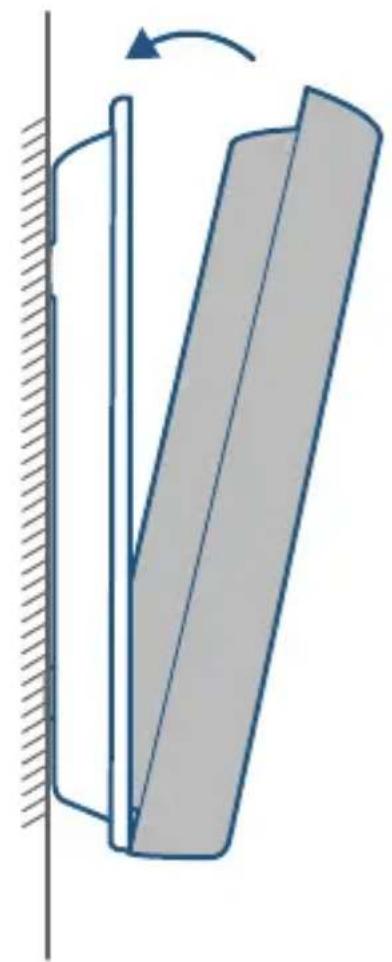

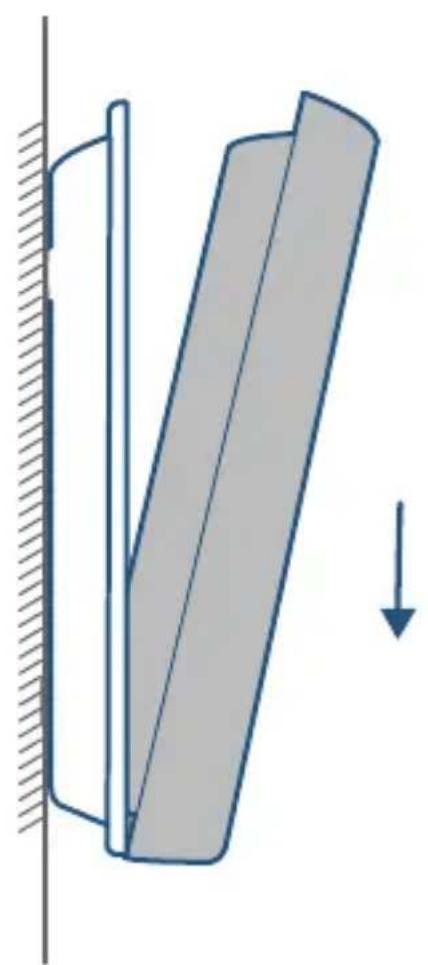

Monta il campanello Allinea il campanello in basso, quindi mettilo in posizione in alto.Premi il campanello verso il basso nché non scatta.Il montaggio è terminato!Se si desidera rimuovere il citofono o ricaricarlo, fare riferimento alle sezioni seguenti.128

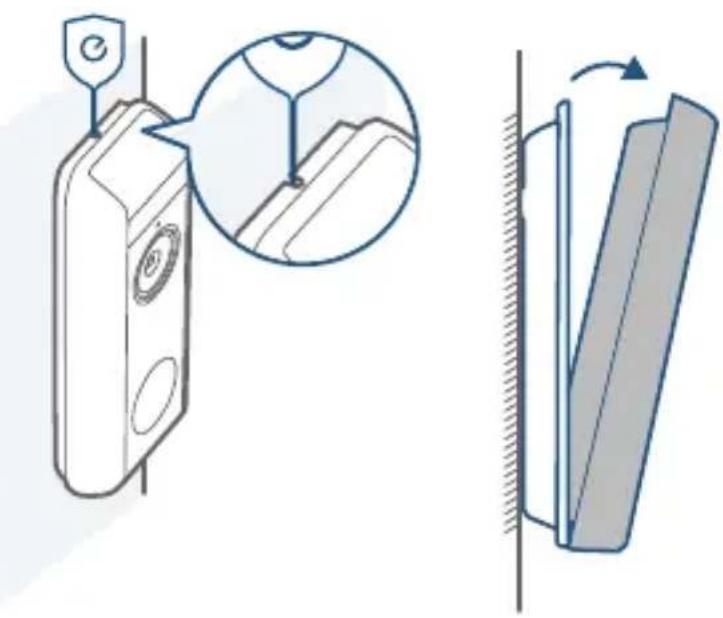

Stacca il campanello 1. Utilizzare il perno di rimozione del citofono fornito in dotazione se si desidera staccare il citofono dalla staffa di montaggio.2. Premi nel foro sulla parte superiore del campanello, quindi sollevare la parte superiore per la rimozione.Quello che ti serve: Perno per staccare il campanelloCitofonoPerno di rimozioneIT

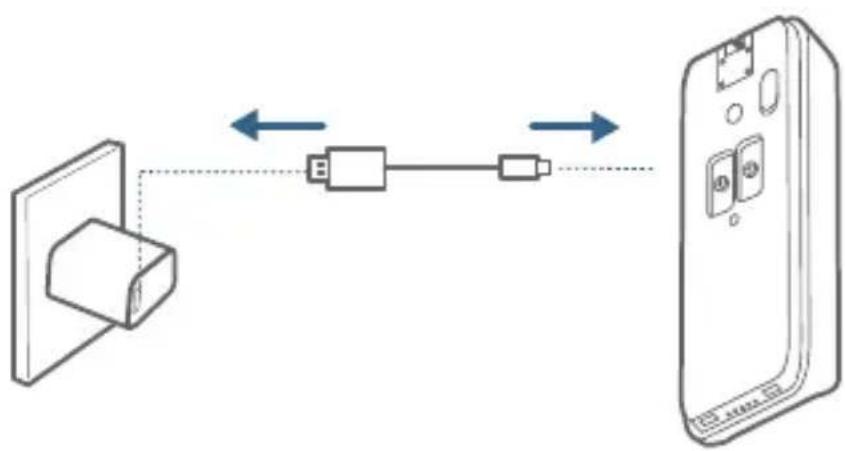

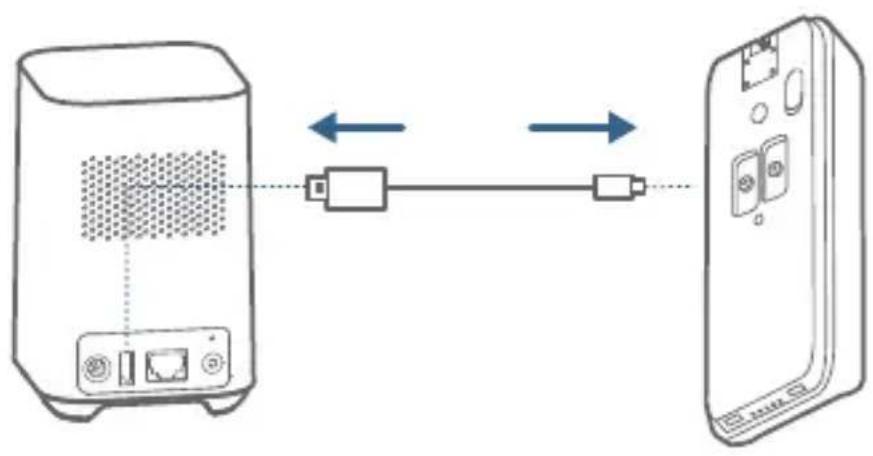

Ricarica il campanello Indicatore LEDCaricamento: Verde lampeggianteRicarica completata: VerdeDurata della ricarica 6 ore da 0% a 100%130

3.1 Verica se i cavi del campanello funzionano

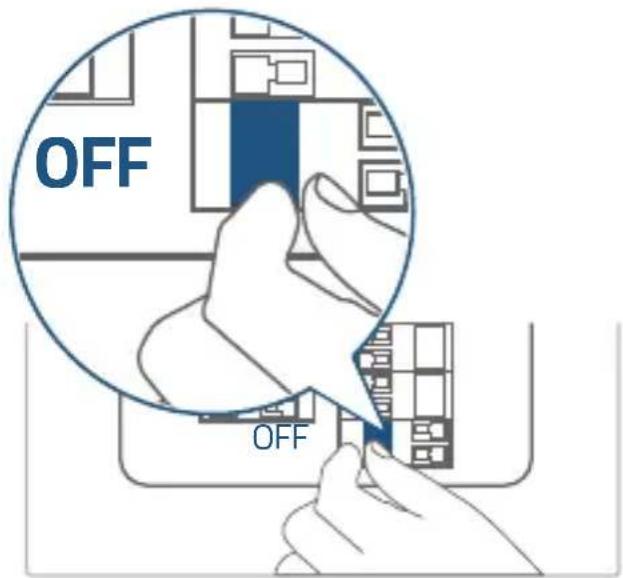

1. Provare a premere il campanello per vericare che funzioni.Se il campanello non suona, i cavi del campanello potrebbero essere difettosi.Alimentare il campanello con la propria batteria o consultare un elettricista per riparare i cavi.2. Disattivare l’interruttore principale dell’alimentazione.Accendi/spegni le luci in casa per accertarti che l'elettricità nell'abitazione sia effettivamente spenta. OFF OFF Prestare sempre molta attenzione quando si toccano i cavi.Rivolgersi a un elettricista qualicato se non si desidera installare il sistema autonomamente.IT

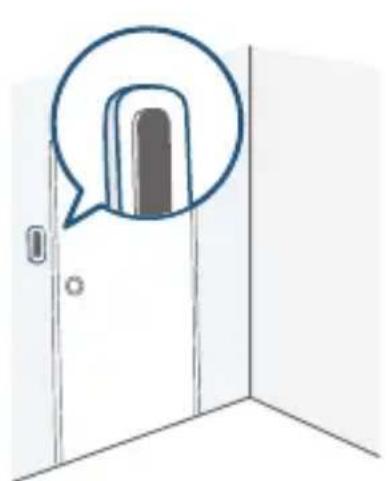

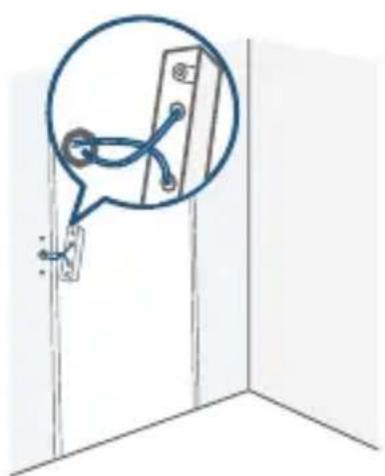

3.2 Staccare il pulsante del citofono preesistente

In caso di cablaggio preesistente:

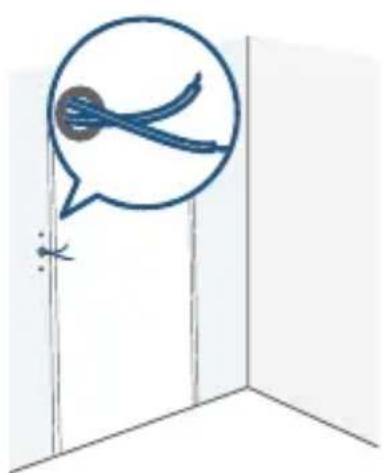

1. Rimuovi il pulsante del campanello esistente con un cacciavite a croce (non in

2. Estrarre i due cavi quando si procede alla rimozione del citofono

preesistente.Se necessario, raddrizzare le estremità del lo. Quello che ti serve: Cacciavite con testa a croce Cacciavite a stella (Non in dotazione)132

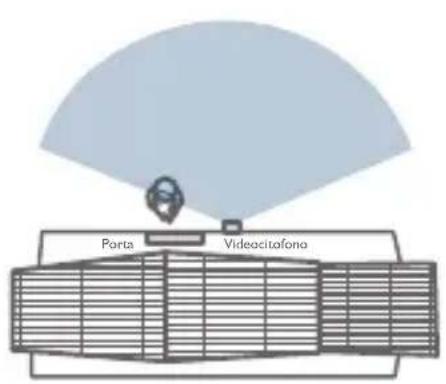

3.3 Individuare un punto di montaggio

1. Quando si determina la posizione di montaggio del campanello, considerare

Vericare se i fori e gli ancoraggi esistenti sul muro o sul telaio della porta possano essere riutilizzati.

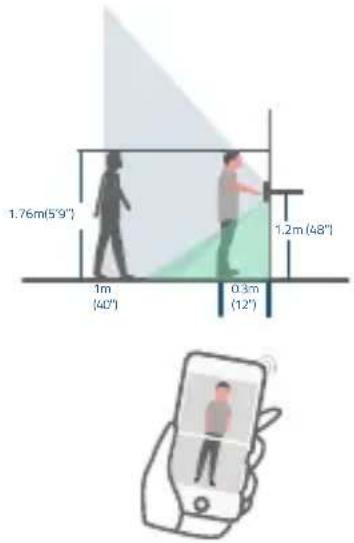

Se si praticano i fori di montaggio per la prima volta, l’altezza raccomandata da terra è di 1,2 m (48").

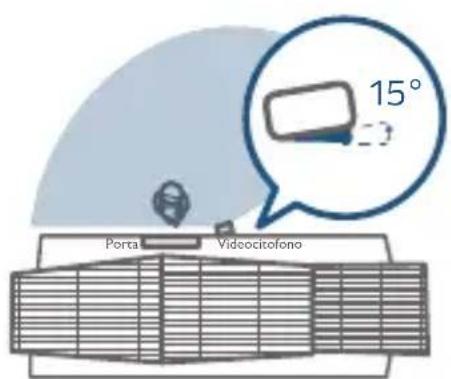

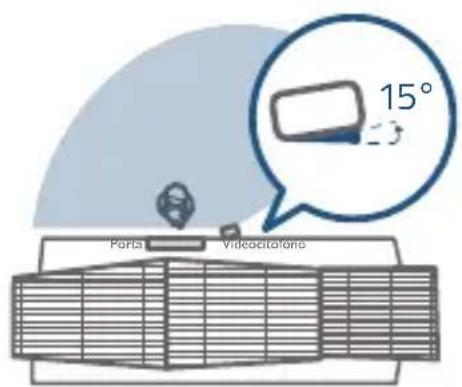

Per regolare l'angolo, utilizzare il cuneo di montaggio a 15° come staffa di montaggio supplementare. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Senza cuneo di montaggio da 15° Con cuneo di montaggio da 15°PortaPortaVideocitofonoVideocitofono

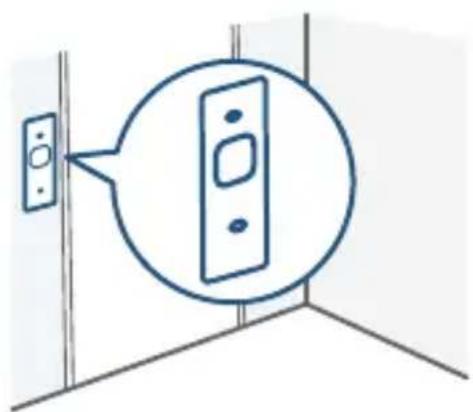

2. Posizionare la scheda di posizionamento del foro della vite contro la parete

per contrassegnare la posizione.IT

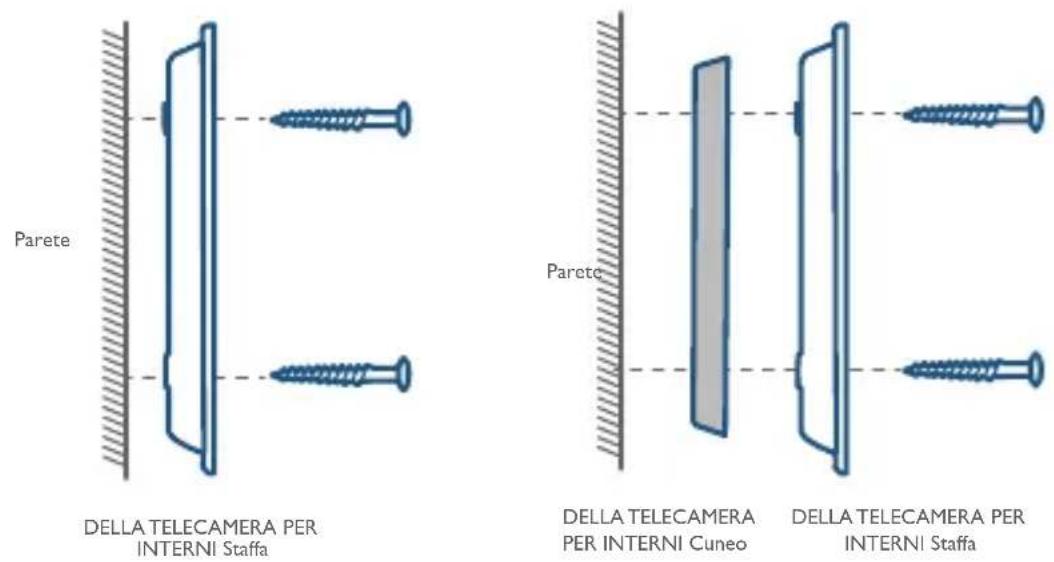

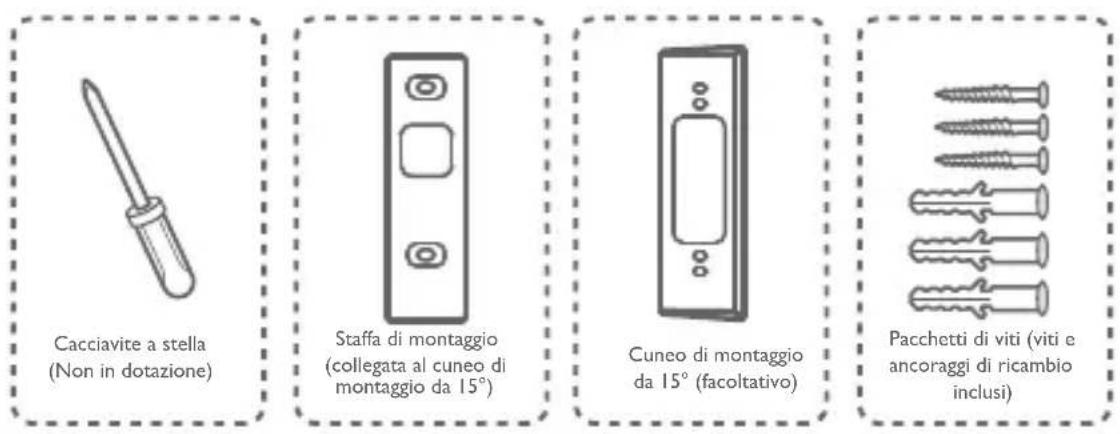

In caso di montaggio del citofono su una superficie lignea, non occorre praticare dei prefori.Utilizza le viti in dotazione per ssare la staffa di montaggio alla parete.La scheda di posizionamento dei fori delle viti indica la posizione dei fori delle viti. Quello che ti serve: trapano elettrico, staffa di montaggio, cuneo di montaggio a 15° (facoltativo), confezioni di viti Cacciavite a stella (Non in dotazione) Parete Parete

INTERNI Staffa Staffa di montaggio (collegata al cuneo di montaggio da 15°) Cuneo di montaggio da 15° (facoltativo) Pacchetti di viti (viti e ancoraggi di ricambio inclusi) Senza cuneo di montaggio a 15° Con cuneo di montaggio a 15°134

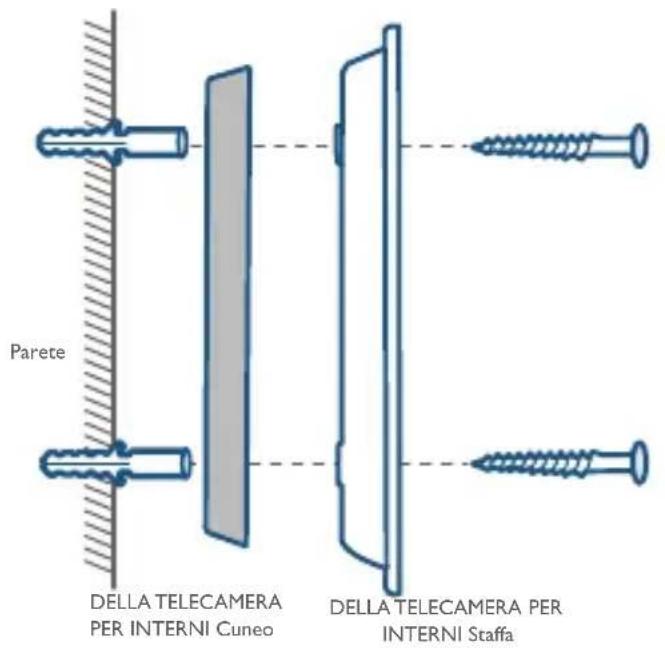

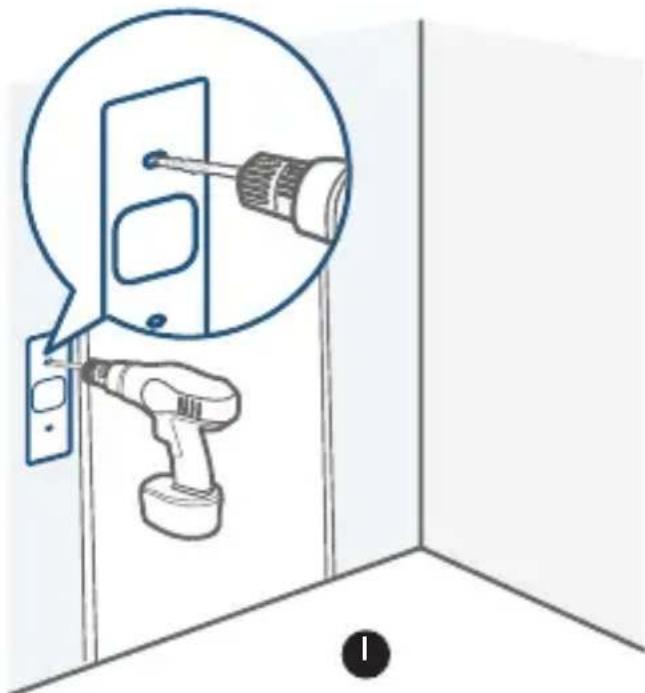

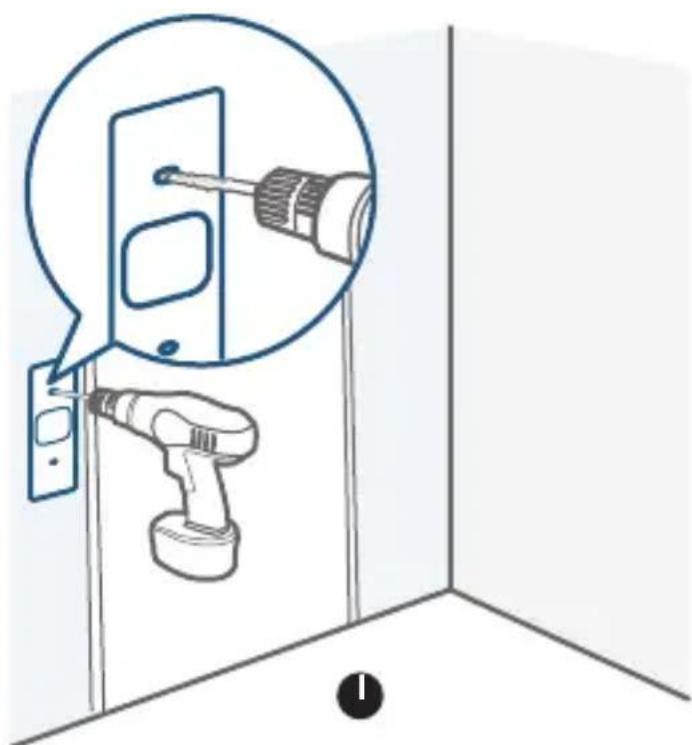

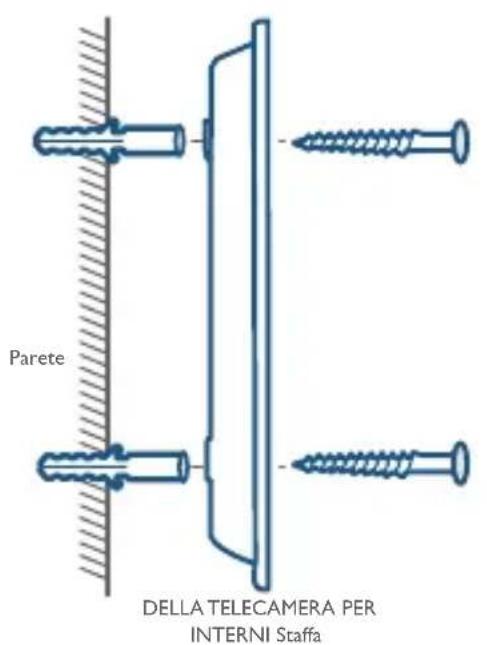

Se si decide di installare il citofono su una supercie di materiali duri come mattoni, calcestruzzo o stucco:

Pratica 2 fori attraverso la scheda di posizionamento del foro della vite con una punta da trapano da 6 mm (15/64").

Inserire gli ancoraggi forniti, quindi utilizzare le viti lunghe in dotazione per ssare la staffa di montaggio alla parete. Quello che ti serve: Trapano elettrico, punta da trapano da 6 mm (15/64"), staffa di montaggio, cuneo di montaggio a 15° (facoltativo), confezioni di viti Trapano elettrico (non in dotazione) Punta da 6 mm (15/64") Staffa di montaggio (collegata al cuneo di montaggio da 15°) Cuneo di montaggio da 15° (facoltativo) Pacchetti di viti (viti e ancoraggi di ricambio inclusi).) 1IT

INTERNI Staffa Senza cuneo di montaggio a 15° Con cuneo di montaggio a 15°136

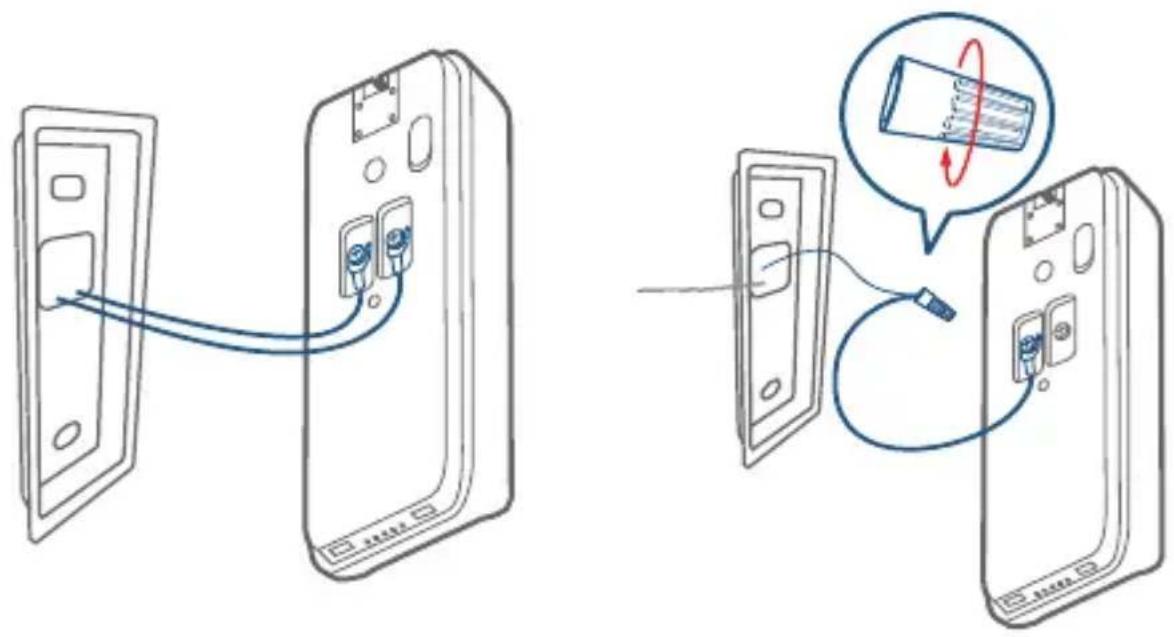

3.5 Collegare i cavi al citofono

Collegare i cavi ai terminali che si trovano sul retro del citofono, quindi serrare le viti dei terminali.Il lo può essere collegato a qualsiasi terminale. Quello che ti serve: Cavi e dadi dei cavi (facoltativi), campanello video, cacciavite a croce Cavi di estensione e cappucci (facoltativi) eufy Security Video Doorbell Dual (Battery) Modello: T8213 Cacciavite a stella (Non in dotazione) Nota:

• Per evitare cortocircuiti, assicurarsi che i cavi non si tocchino tra loro dopo averli collegati ai terminali.

• Se i li sono troppo corti, utilizzare i cavi di estensione e i cappucci in dotazione per allungarli.In alternativa, utilizzare del nastro isolante nel caso in cui non vi sia più spazio per i cappucci sulla parete.IT

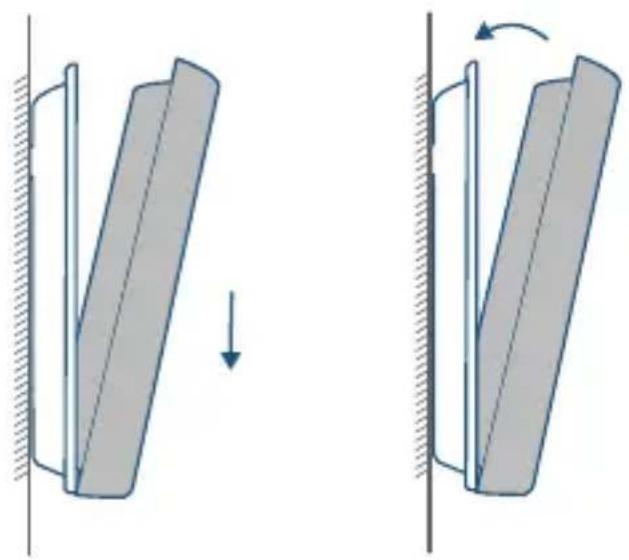

3.6 Monta il campanello sulla staffa

Allinea il campanello in basso, quindi mettilo in posizione in alto.Premi il campanello verso il basso nché non scatta.

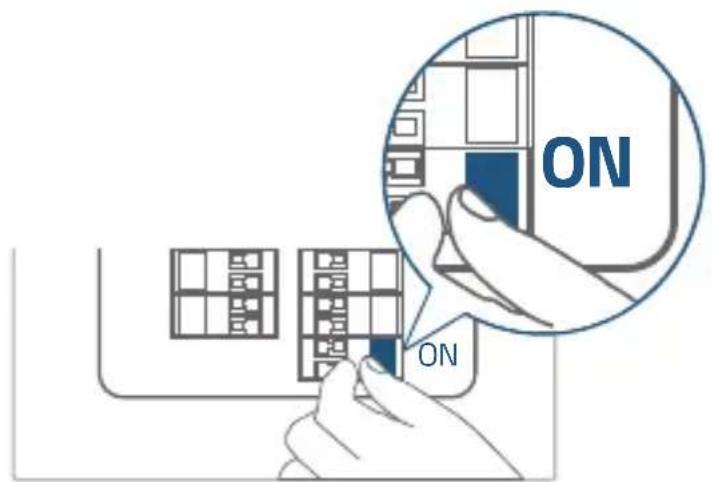

3.7 Ripristinare l’alimentazione

Riposizionare l’interruttore dell’alimentazione principale su ON.

Il montaggio è terminato! Se si desidera rimuovere il citofono o ricaricarlo, fare riferimento alle sezioni corrispondenti.138

Questo prodotto è conforme ai requisiti della Comunità europea relativi alle interferenze radio. Dichiarazione di conformità Con il presente documento, Anker Innovations Limited dichiara che questo dispositivo è conforme ai requisiti fondamentali e alle altre disposizioni correlate previste dalla direttiva 2014/53/UE.Per la dichiarazione di conformità, visita il sito Web: https://uk.eufylife.com/ . L'adattatore deve essere installato vicino all'apparecchiatura e deve essere facilmente accessibile.Non utilizzare il dispositivo in un ambiente con temperatura eccessivamente alta o bassa, non esporre il dispositivo alla luce solare diretta o in un ambiente troppo umido.La temperatura più idonea per il prodotto e gli accessori è compresa tra -20 °C e 45 °C. Durante la ricarica, posizionare il dispositivo in un ambiente con una temperatura ambiente normale e una buona ventilazione. Si consiglia di caricare il dispositivo in un ambiente con una temperatura compresa tra 5 °C e 25 °C. Accertarsi di utilizzare solo l'adattatore offerto dal produttore.L'utilizzo di un caricabatterie non autorizzato può causare pericolo e rappresentare una violazione della garanzia. L’adattatore è destinato esclusivamente all’uso in ambienti interni.Il tipo di adattatore è KA2401A-1202000DE/, la tensione/corrente di uscita è 12 VCA/2 A.La spina è considerata come dispositivo di scollegamento dell'adattatore. ATTENZIONE: RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI TIPO ERRATO.SMALTIRE LE BATTERIE USATE SECONDO LE ISTRUZIONI. Informazioni sull'esposizione a radiofrequenze: il livello di esposizione massimaIT

consentita (MPE) è stato calcolato sulla base di una distanza di 20 cm tra il dispositivo e il corpo umano.Per mantenere la conformità ai requisiti di esposizione alle radiofrequenze, utilizzare un prodotto che mantenga una distanza di 20 cm tra il dispositivo e il corpo umano. Gamma di frequenza operativa del dispositivo T8213 Wi: 2412 ~ 2472 MHz (2,4 G); Gamma: 23-24 GHz (24 GHz); Potenza di uscita massima Wi-Fi: 17.88 dBm (ERIP per 2,4 G); Potenza di uscita massima: 5 dBm (EIRP per 24 Ghz) Gamma di frequenza operativa del dispositivo T8010X Wi: 2412 ~ 2472 MHz (2,4 G); Gamma: 866-866,8 MHz (Sub-1G); Potenza di uscita massima Wi-Fi: 18.40 dBm (ERIP per 2,4 G); Potenza di uscita massima: 5,492 dbm (EIRP per Sub-1G) Il seguente importatore è la parte responsabile (contatto per questioni nell’UE e nel Regno Unito) Anker Innovations Deutschland GmbH I Georg-Muche-Strasse 3, 80807 Monaco, Germania Questo prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati. Questo simbolo indica che il prodotto non deve essere smaltito tra i riuti domestici e deve essere consegnato presso un centro di raccolta per il riciclo.Un corretto smaltimento e riciclaggio aiuta a proteggere le risorse naturali, la salute umana e l'ambiente.Per ulteriori informazioni sullo smaltimento e il riciclaggio, contatta il comune locale, il servizio di smaltimento o il negozio in cui è stato acquistato il prodotto.NL
