Marque	Parkside
Modèle	PESG 120 B4
Catégorie	Poste à souder électrique
Type de soudure	Soudage manuel à l'arc avec électrodes enrobées (MMA)
Tension d'alimentation	230 V~, 50 Hz
Courant de soudure max.	100 A (à 22 V)
Tension à vide (U₀)	48 V
Courant d'entrée efficace max.	7 A (I₁eff)
Courant d'entrée max.	22,5 A (I₁max)
Épaisseur de soudure recommandée	1,5 à 3,0 mm
Diamètres d'électrodes supportés	1,6 mm, 2,0 mm, 2,5 mm
Type de protection	IP21S
Poids	12 kg
Cycle de service (à courant max.)	Non renseigné explicitement, mais protection thermique intégrée
Classe CEM	Classe A (IEC 60974-10)
Contenu de la livraison	Poste à souder, masque de soudure, 2 câbles de soudage, brosse métallique avec marteau à scories, 5 électrodes (2x1,6 / 2x2,0 / 1x2,5 mm), notice
Fonctions de sécurité	Protection thermique, interrupteur marche/arrêt, témoin de surchauffe
Entretien	Nettoyer avec une brosse fine ou un chiffon sec ; vérifier l'état des câbles et des pinces
Garantie	3 ans (conditions selon notice)
Service après-vente (France)	Ecos Office Forbach – Tél. [phone] – [e-mail]

FOIRE AUX QUESTIONS - PESG 120 B4 PARKSIDE

Quels types d'électrodes puis-je utiliser avec le PESG 120 B4 ?

Ce poste à souder accepte des électrodes enrobées de diamètres 1,6 mm, 2,0 mm et 2,5 mm. Utilisez un réglage spécifique sur la molette pour chaque diamètre.

Comment régler le courant de soudage ?

Tournez la molette (3) pour sélectionner le diamètre de l'électrode : position 1.6/2.0 pour les électrodes de 1,6 ou 2,0 mm, position 2.5 pour les électrodes de 2,5 mm. Le courant s'ajuste automatiquement.

Que faire si le voyant jaune de surchauffe s'allume ?

Le voyant jaune (6) indique une surchauffe. Le circuit s'interrompt automatiquement. Laissez refroidir l'appareil pendant environ 15 minutes ; le voyant s'éteint et l'appareil est de nouveau prêt.

Puis-je souder sous la pluie ou dans un environnement humide ?

Non, c'est strictement interdit. L'appareil a un indice de protection IP21S, mais il ne doit pas être exposé à la pluie ou à une humidité importante. Risque d'électrocution.

Quelle épaisseur de métal puis-je souder ?

Le poste peut souder des pièces d'une épaisseur comprise entre 1,5 et 3,0 mm. Pour des épaisseurs différentes, les performances peuvent être insuffisantes.

Comment amorcer l'arc correctement ?

Tenez le masque de soudure devant votre visage, puis frottez la pointe de l'électrode sur la pièce comme pour allumer une allumette. Ne tamponnez pas l'électrode, cela pourrait l'endommager.

Quels équipements de protection sont obligatoires ?

Portez toujours un masque de soudure avec un verre de protection (DIN 9-10), des gants isolants secs, des chaussures de sécurité isolantes et des vêtements de protection couvrants (non synthétiques).

Puis-je utiliser une rallonge électrique ?

Oui, mais elle doit être adaptée à la puissance (section suffisante). La prise doit être protégée par un disjoncteur de max. 16 A (type C, déclenchement lent). Consultez un électricien si nécessaire.

Comment entretenir le poste à souder ?

Nettoyez régulièrement l'appareil avec une brosse douce ou un chiffon sec. Vérifiez l'état des câbles, du porte-électrodes et de la borne de masse. Les réparations doivent être effectuées par un électricien qualifié.

Quelle est la procédure en cas de panne sous garantie ?

Contactez le service après-vente (Ecos Office Forbach – 0033 (0)3 87 84 72 34 – [e-mail]) avec votre preuve d'achat et une description du défaut. Le produit peut être envoyé gratuitement. La garantie est de 3 ans.

MODE D'EMPLOI PESG 120 B4 PARKSIDE

POSTE À SOUDER ÉLECTRIQUE

Consignes d'utilisation et de sécurité Traduction du mode d'emploi d'origine

CZ ELEKTRICKÁ SVÁŘEČKA

Avant de lire le document, allez à la page avec les illustrations et étudiez toutes les fonctions de l'appareil.

NL BE

FR / BE/CH Consignes d'utilisation et de sécurité Page 41

Légende des pictogrammes utilisés....Page 42

Introduction Page 43

Utilisation conforme....Page 43

Livraison....Page 43

Descriptif des pièces....Page 44

Données techniques....Page 44

Consignes de sécurité....Page 44

Source de danger lors de travaux de soudure à l'arc....Page 47

Consignes de sécurité spécifiques au masque de soudure......Page 49

Environnement présentant un danger électrique accru....Page 50

Souder dans des endroits exigus....Page 51

Cumul des tensions de marche à vide ......Page 51

Vêtement de protection....Page 51

Protection contre les radiations et les brûlures ......Page 52

Classification des appareils CEM......Page 52

Avant la mise en service....Page 53

Montage......Page 53

Monter le masque de soudure....Page 53

Mise en service Page 53

Préparer la soudure....Page 53

Soudure....Page 54

Indications relatives à l'environnement et à la mise au rebut...Page 55

Déclaration de conformité UE Page 55

Remarques sur la garantie et le service après-vente....Page 56

Conditions de garantie......Page 56

Période de garantie et revendications légales pour vices......Page 57

Etendue de la garantie....Page 57

Faire valoir sa garantie Page 58

Service Page 58

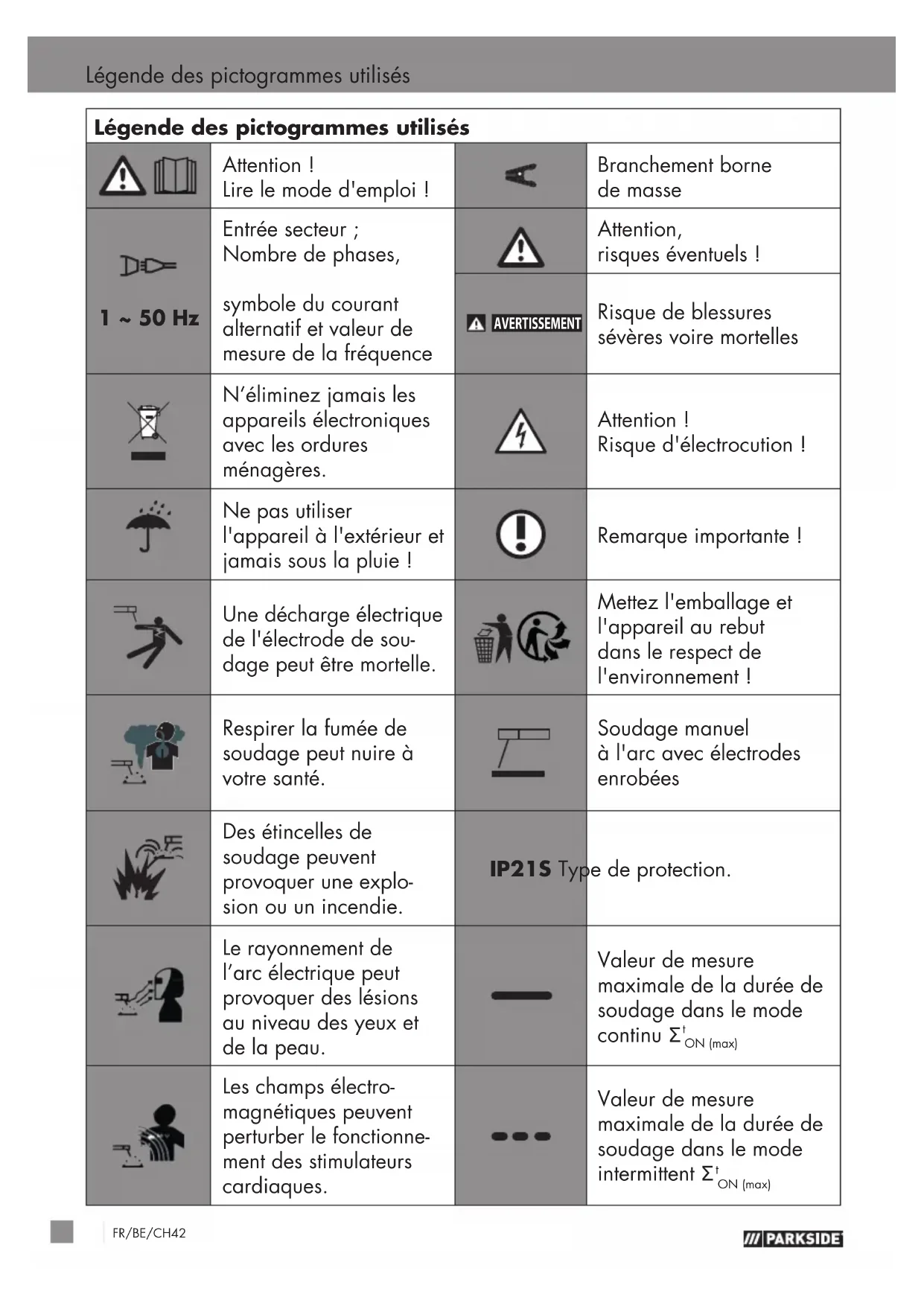

Légende des pictogrammes utilisés
	Attention!Lire le mode d'emploi!		Branchement borne de masse
1 ~ 50 Hz	Entrée secteur;Nombre de phases,symbole du courant alternatif et valeur de mesure de la fréquence		Attention,risques éventuels!
		[CSWD]AVERTISSEMENT	Risque de blessures sévères voire mortelles
	N'éliminez jamais les appareils électroniques avec les ordures ménagères.		Attention!Risque d'électrocution!
	Ne pas utiliserl'appareil à l'extérieur et jamais sous la pluie!		Remarque importante!
	Une décharge électrique de l'électrode de sou-dage peut être mortelle.		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!
	Respirer la fumée de soudage peut nuire à votre santé.		Soudage manuelà l'arc avec électrodes enrobées
	Des étincelles de soudage peuvent provoquer une explo-sion ou un incendie.	IP21SType de protection.
	Le rayonnement de l'arc électrique peut provoquer des lésions au niveau des yeux et de la peau.	[SSK4]	Valeur de mesure maximale de la durée de soudage dans le mode continu ^t_ON (max)
	Les champs électro-magnétiques peuvent perturber le fonctionne-ment des stimulateurs cardiaques.Branchement porte-électrodes	[SWTO]	Valeur de mesure maximale de la durée de soudage dans le mode intermittent ^t_ON (max) Fabriqué à partir de matériaux recyclés
[7x32]	Valeur de mesure de la tension en circuit ouvert		Valeur maximale de la mesure du courant de soudage
	Valeur de mesure de la tension secteur		Valeur maximale de la mesure de la tension secteur
	Tension de travail normalisée		Valeur efficace de la tension secteur maximale
[C707]	Transformateur monophase

Poste à souder électrique PESG 120 B4

- Introduction

Félicitations ! Vous avez opté pour un appareil de

grande qualité proposé par notre entreprise. Familiarisez-vous avec le produit avant sa première mise en service. Veuillez lire attentivement le mode d'emploi suivant ainsi que les consignes de sécurité. La mise en service de cet outil est réservée à des personnes ayant été informées.

TENIR HORS DE PORTÉE DES ENFANTS !

• Utilisationconforme

Ce poste à souder électrique convient pour le soudage manuel à l'arc de l'acier, de l'acier inoxydable, de la tôle d'acier, et de la fonte, à condition d'utiliser les électrodes enrobées correspondantes. Toute utilisation non conforme représente un danger pour l'être humain, pour les animaux et les objets.

Vous devez utiliser des verres de protection de soudure sur le masque de soudure marqués en tant que tels et utilisés uniquement à cette fin. Le masque de soudure ne convient pas pour le soudage au laser ! Utilisez le produit uniquement tel que décrit et pour les domaines d'utilisation indiqués. Conservez soigneusement cette notice. Remettez ces documents en cas de transmission du produit à un tiers. Toute utilisation dérivant de l'utilisation conforme à l'usage prévu est interdite et potentiellement dangereuse. Les dommages découlant du non respect ou d'une mauvaise utilisation ne sont pas couverts par la garantie et ne tombent pas dans le domaine de responsabilité du fabricant. L'appareil a été conçu pour un usage domestique et ne doit pas être utilisé pour un usage commercial ou industriel. La garantie cesse immédiatement en cas d'utilisation commerciale.

• Livraison

1 Poste à souder électrique

1 Masque de soudure

2 Câbles de soudage

1 Brosse métallique avec marteau à scories

1 Instruction de montage et d’utilisation

5 Électrodes de soudage(2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

REMARQUE!

- Contrôlez toujours immédiatement après le déballage que le contenu de la livraison est complet et que les appareils se trouvent en parfait état. N'utilisez pas les appareils dès lors qu'ils présentent des défauts.

Tenez les emballages hors de portée des enfants. Risque d'étouffement.

- Descriptif des pièces

Poste à souder électrique

1 Poignée
2 Interrupteur marche/arrêt (ON / OFF)
3 Molette
4 Borne de terre
5 Porte-électrodes
6 Témoin de contrôle de surchauffe

Masque de soudure

7 Masque de soudure
8 Poignée
9 Brosse métallique avec marteau
10 Verre de protection

• Données techniques

Prise : 230 V~ 50 Hz
Courant de soudure max. et tension de travail normalisée :	75 A / 21 V-100A / 22 V
Valeur de mesure de la tension secteur :	U_1 : 230 V
Valeur maximale de mesure de la tension secteur :	I_1max : 22,5 A
Courant d'entrée efficace max. :	I_1eff : 7A
Valeur de mesure de la tension en circuit ouvert :	U_o : 48 V
Type de protection : IP21S
Épaisseur du matériel à usiner :	1,5 - 3,0 mm
Poids : 12 kg

- Consignes de sécurité

Veuillez lire le mode d'emploi et en observer les consignes avec la plus grande attention. Utilisez le présent mode d'emploi pour vous familiariser avec l'appareil, son utilisation conforme et les consignes de sécurité. La plaque signalétique comprend toutes les données techniques du présent poste à souder. Veuillez vous informer sur les caractéristiques technique de cet appareil.

REMARQUE!

▶ Le terme « Produit » ou « Appareil » employé dans le texte ci-après se rapporte au poste à souder électrique PESG 120 B4 cité dans le présent mode d'emploi.

- Cet appareil peut être utilisé par des enfants à partir de 16 ans et plus ainsi que par des personnes avec des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, s'ils sont surveillés ou s'ils ont été instruits pour l'utilisation sûre de l'appareil et qu'ils comprennent les risques en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance.

■ Faire effectuer les réparations et / ou les travaux de maintenance uniquement par des électriciens qualifiés.
- Utiliser uniquement les câbles de soudure fournis avec l'appareil (PESG 120 B4 H01N2-D1 x 10 mm²).
■ Au cours du service, l'appareil ne doit pas se trouver directe-

ment contre le mur, ne doit pas être recouvert ou coincé entre d'autres appareils de manière à ce que suffisamment d'air puisse toujours être aspiré par les fentes d'aération.

S'assurer que l'appareil soit correctement connecté à la tension de réseau. Éviter toute contrainte de traction sur la conduite de réseau. Débrancher le connecteur de réseau de la prise murale avant de déplacer l'appareil à un autre endroit.

Si l'appareil n'est pas en service, toujours l'éteindre à l'aide de lu bouton MARCHE / ARRÊT. Déposer le porte-électrodes sur une surface isolée et ne retirer les électrodes du porte-électrodes qu'après l'avoir laissé refroidir pendant 15 minutes.
■ Veiller au bon état du câble de soudure, du porte-électrodes et des bornes de masse. Toute trace d'usure de l'isolation et des parties conductrices représentent un danger et réduit la qualité de la soudure.
- La soudure à l'arc produit des étincelles, des particules de métal fondu et de la fumée. Faites donc attention : Enlever

toutes les substances et/ou matériaux inflammables du poste de travail et de l'environnement direct.

■ Bien aérer le poste deavail.
■ Ne pas souder sur des contenants, supports ou tuyaux contenant ou ayant contenu des liquides ou gaz inflammables.

AVERTISSEMENT Éviter tout contact direct avec le circuit électrique de soudure. La tension en circuit ouvert entre la pince porte-électrodes et la borne de masse peut-être dangereuse, il y a un risque d'électrocution.

• Ne pas stocker ou utiliser l'appareil dans un environnement humide ou sous la pluie. L'appareil a l'indice de protection IP21S.
  ■ Protéger vos yeux avec les verres de protection destinés à cet effet (DIN degré 9-10) que vous fixerez sur le masque de soudure livré avec l'appareil. Porter des gants et des vêtements de protection secs, sans huile et sans graisse, pour protéger la peau des rayonnements ultra-violets de l'arc de soudure.

AVERTISSEMENT Ne pas utiliser la source de courant de soudure pour décongeler les tuyaux.

Attention :

■ Le rayonnement de l'arc peut abîmer les yeux et provoquer des brûlures sur la peau.
- La soudure à l'arc produit des étincelles et des gouttes de métal fondu, la pièce usinée devient incandescente et reste longtemps brûlante. Ne touchez pas la pièce usinée à mains nues.
■ La soudure à l'arc produit des vapeurs toxiques. Veiller à ne pas les inhaler.
■ Protégez-vous des effets dangereux de l'arc et veillez à le tenir à plus de 2 m des personnes impliquées lorsque vous travaillez.

ATTENTION!

■ L'utilisation du poste à souder peut produire des perturbations de l'alimentation électrique pour d'autres utilisateurs en fonction du point de connexion sur le secteur. En cas de doute, consultez votre fournisseur d'électricité.

■ L'utilisation du poste à souder peut générer des perturbations sur d'autres appareils tels que les appareils auditifs, les pace makers, etc.

- Source de danger lors de travaux de soudure à l'arc

La soudure à l'arc produit différentes sources de danger. Le soudeur doit donc impérativement respecter les règles suivantes pour ne mettre personne en danger et ne pas abîmer l'appareil.

■ Seul un électricien spécialisé est habilité à réaliser les travaux sur le secteur, par ex. sur les câbles, les prises, en fonction des dispositions nationales et locales en vigueur.
■ En cas d'accident, débranchez le poste à souder du secteur.
■ En cas de tensions électriques de contact, éteignez l'appareil et faites-le vérifier par un électricien spécialisé.
■ Vérifiez que les contacts électriques sont toujours en bon état au niveau du courant de soudure.

• Portez toujours des gants lors des travaux de soudure. Ils vous protégeront des chocs électriques (tension de circuit ouvert du circuit de courant de soudure), de rayonnements nocifs (rayonnement de chaleur et UV), du métal incandescent et des éclats de métal.
• Portez des chaussures de protection isolantes. Les chaussures vous protègent également de l'humidité. Ne portez pas de chaussures ouvertes, vous risqueriez de vous brûler avec des gouttes de métal en fusion.
  ■ Portez des vêtements de protection, pas de vêtement synthétiques.
• Ne jamais regarder l'arc directement, portez toujours un masque de soudure avec un verre de protection aux normes DIN imposées. L'arc dégage de la lumière et de la chaleur pouvant provoquer un éblouissement ou des brûlures, y compris les rayons UV. En cas de protection insuffisante, ces rayonnements ultraviolets invisibles peuvent provoquer des conjonctivites, que vous ne remarquerez, le cas échéant, que plusieurs heures plus tard. En outre, les rayons UV peuvent

provoquer des brûlures sur la peau, comme un coup de soleil.

- Les personnes se tenant à proximité de l'arc doivent être instruites des risques et porter les équipements de protection nécessaires. Le cas échéant, poser des parois de protection.

■ Lors de travaux de soudure, notamment dans des pièces étroites, veillez à aérer la pièce, car la soudure produit des fumées et des gaz toxiques.

- Ne faites jamais de travaux de soudure sur des contenants renfermant ou ayant renfermé des gaz, des carburants, des huiles minérales ou autre, car le moindre résidu pourrait provoquer une explosion.

- Les mêmes règles s'appliquent dans les environnements potentiellement explosifs ou présentant des risques d'incendie.

- Les soudures exposées à des charges importantes et devant répondre à certaines exigences de sécurité ne doivent être réalisées que par des soudeurs formés et qualifiés. C'est notamment le cas sur les cuves sous pression, les rails de guidage, les attelages, etc.

⚠️ ATTENTION ! Branchez la borne de masse le plus près possible de la soudure pour que

le parcours du courant de soudure de l'électrode à la borne de masse soit le plus court possible. Ne branchez jamais la borne de masse au boîtier du poste de soudure ! Ne branchez jamais la borne de masse sur des objets reliés à la terre, loin de la pièce à usiner, comme par exemple un tuyau d'eau à l'autre bout de la pièce. Vous risqueriez d'endommager le système de mise à la terre de la pièce dans laquelle vous effectuez les travaux de soudure.

■ N'utilisez jamais le poste à souder sous la pluie.

■ N'utilisez jamais le poste à souder dans un environnement humide.

■ Posez toujours le poste à souder sur un endroit plat.

- La sortie est mesurée pour une température ambiante de 20° C. Le temps de soudure peut diminuer lorsque la température est plus élevée.

Danger dû à l'électrocution :

Une décharge électrique d'une l'électrode de soudage peut être mortelle. Ne pas souder sous la pluie ou la neige. Porter des gants isolants secs. Ne pas toucher l'électrode à mains nues. Ne pas porter de gants mouillés ou

endommagés. Se protéger contre les chocs électriques en s'isolant envers la pièce. Ne pas ouvrir le boîtier du dispositif.

Danger dû à la fumée de soudage :

Respirer la fumée de soudage peut nuire à la santé. Ne pas mettre la tête dans la fumée. Utiliser les dispositifs dans les espaces ouverts. Utiliser la ventilation pour éliminer la fumée.

Danger dû aux étincelles de soudage :

Des étincelles de soudage peuvent provoquer une explosion ou un incendie. Tenir les matériaux inflammables éloignés du soudage. Ne pas souder à proximité de matériaux inflammables. Les étincelles de soudage peuvent provoquer des incendies. Disposer d'un extincteur à proximité et d'un observateur, qui pourra l'utiliser immédiatement. Ne pas souder sur des fûts ou d'autres récipients fermés.

Danger dû aux rayons d'arc électrique :

Le rayonnement de l'arc électrique peut provoquer des lésions au

niveau des yeux et de la peau. Porter un chapeau et des lunettes de sécurité. Porter une protection auditive et un col de chemise haut fermé. Porter un masque de sou-dage et vérifier que vous utilisez le bon filtre. Porter une protection corporelle complète.

Danger dû à des champs électromagnétiques

Le courant de soudage génère des champs électromagnétiques. Ne pas utiliser avec des implants médicaux. Ne jamais enrouler les câbles de soudage autour du corps. Rassembler les câbles de soudage.

- Consignes de sécurité spécifiques au masque de soudure

■ Toujours utiliser une source de lumière vive (par ex. un briquet) avant de commencer les travaux de soudure pour s'assurer que le masque de soudure fonctionne correctement.

■ L'écran de protection peut être endommagé par des éclaboussures de soudure. Remplacer immédiatement les écrans de protection endommagés ou rayés.

■ Remplacer immédiatement les composants endommagés, très sales ou éclaboussés.
■ L'appareil ne peut être utilisé que par des personnes âgées de 16 ans ou plus.
■ Se familiariser avec les instructions de sécurité en rapport avec le soudage. Respecter également les consignes de sécurité de votre poste à souder.
■ Toujours mettre le masque de soudure lors de travaux de soudage. Sinon, il y a un risque de graves lésions rétiniennes.
■ Toujours porter des vêtements de protection au cours du soudage.
- Ne jamais utiliser le masque de soudure sans l'écran de protection, sinon l'unité optique risque d'être endommagée.
■ Remplacer l'écran de protection à temps pour une bonne visibilité et un travail sans fatigue.

- Environnement présentantundanger électrique accru

Les environnements présentant un danger électrique accru sont notamment :

■ Les postes de travail confinés, imposant à l'opérateur une position contraignante (par ex. à genou, assis, allongé) et l'amenant à toucher des pièces électriquement conductrices.
- Les postes de travail entièrement ou partiellement conducteurs et présentant un risque accru où l'opérateur risque de toucher ces pièces.
- Les postes de travail en milieu mouillé, humide ou chaud, où l'humidité de l'air ou la sueur est susceptible de réduire considérablement la résistance de la peau et les propriétés isolantes de l'équipement de protection.

Une échelle en métal ou un échafaudage peuvent également être un environnement présentant un danger électrique accru.

Lorsque vous utilisez un poste à souder dans un environnement présentant un danger électrique accru, la tension de sortie du poste à souder ne doit pas dépasser 35V (valeur efficace) en marche à vide. Ce poste à souder ne doit pas être utilisé dans ces cas de figure, en raison de la tension de sortie.

- Souder dans des endroits exigus

Lors de travaux de soudure dans des endroits exigus, vous risquez de vous exposer à des gaz toxiques (risque d'asphyxie). N'utilisez l'appareil dans des pièces exiguës que lorsque vous êtes entouré de personnes instruites pouvant intervenir en cas de danger. Avant d'utiliser le poste à souder, vous devez demander à un expert d'évaluer les étapes nécessaires pour garantir la sécurité du travail et les mesures de sécurité requises pendant le processus de soudure.

- Cumul des tensions de marche à vide

Si vous utilisez plusieurs sources de tension de courant de soudure en même temps, leurs tensions de marche à vide peuvent se cumuler et représenter un risque électrique accru. Vous devez marquer clairement les sources de courant de soudure avec les commandes et branchements distincts afin de pouvoir reconnaître leurs circuits électriques respectifs.

• Vêtement de protection

■ Au cours du travail, le soudeur doit être protégé des radiations et des brûlures sur tout le corps par des vêtements appropriés et une protection faciale. Les étapes suivantes doivent être respectées :

• Mettre des vêtements de protection avant de souder.
• Porter des gants.
• Ouvrir les fenêtres ou utiliser un ventilateur pour assurer une aération suffisante.
• Porter des lunettes et un masque de protection.
  ■ Porter des gants gantelets, faits d'un tissu approprié (cuir), sur les deux mains. Ils doivent être en parfait état.
  ■ Des tabliers appropriés doivent être portés pour protéger les vêtements contre les étincelles volantes et les brûlures. Si la nature du travail, par ex. des travaux de soudure au-dessus de la tête, l'exige, une combinaison de protection et, si nécessaire, une protection de la tête doivent être portées.

- Protection contre les radiations et les brûlures

■ Sur le poste de travail, pancarte « Attention ! Ne pas regarder directement les flammes ! » pour indiquer le risque pour les yeux. Les lieux de travail doivent être protégés autant que possible de manière à protéger les personnes se trouvant à proximité. Les personnes non autorisées doivent être tenues éloignées des travaux de soudage.

- À proximité immédiate des postes de travail fixes, les murs ne doivent être ni clairs ni brillants. Les fenêtres doivent être protégées au moins jusqu'à la hauteur de la tête contre la transmission ou la réflexion du rayonnement, par ex. par une peinture appropriée.

- Classification des appareilsCEM

Selon la norme IEC 60974-10, il s'agit d'un poste à souder avec compatibilité électromagnétique de classe A. Il répond ainsi

aux exigences correspondantes dans les zones industrielles et résidentielles. Dans les zones résidentielles, il peut être raccordé au réseau public d'alimentation basse tension.

Même si le poste à souder respecte les limites d'émission conformément à la norme, les postes à souder peuvent néan- moins provoquer des interférences électromagnétiques dans les installations et appareils sensibles.

L'utilisateur est responsable de toute interférence causée par l'arc lors du soudage et doit prendre les mesures de protection appropriées. Pour cela, l'utilisateur doit porter une attention particulière :

• aux conduites de réseau, de commande, de signalisation et de télécommunication
• aux ordinateurs et autres appareils commandés par microprocesseur
• aux appareils télévisés, radios et autres appareils de reproduction sonore ou visuelle
• aux dispositifs de sécurité électroniques et électriques
• aux personnes portant un stimulateur cardiaque ou un appareil auditif

• aux dispositifs de mesure et d'étalonnage

• à la résistance aux interférences provenant d'autres dispositifs à proximité

• à l'heure à laquelle les travaux de soudure sont effectués.

Pour réduire les éventuels rayonnements parasites, il est recommandé :

• d'équiper la prise avec un filtre réseau
• d'effectuer régulièrement la maintenance du poste à souder et de le garder en bon état d'entretien.
• les câbles de soudure doivent être complètement déroulés et si possible parallèlement au sol
• les appareils et installation mis(es) en danger par des rayonnements parasites doivent être retirés ou blindés de la zone de soudage dans la mesure du possible.

- Avant la mise en service

Sortez tous les composants de l'emballage et vérifiez que le poste à souder électrique et les différentes parties ne sont pas endommagés. Dans le cas contraire, n'utilisez pas le poste à souder électrique. Contactez le service après-vente du fabricant.

Enlevez tous les films protecteurs et autres emballages de transport.
■ Vérifiez que la livraison est complète.

- Montage

- Monter le masque de soudure

■ Monter la poignée sur le masque de soudure 7, comme sur la fig. B.
■ Monter le verre de protection sur le masque de soudure 7, comme sur la fig. B.
■ Insérer le verre de protection par le haut.

Remarque : Si vous n'arrivez pas à insérer entièrement le verre de protection 10, appuyez légèrement sur l'extérieur du verre de protection 10.

- Mise en service

- Préparer la soudure

Remarque : Lorsque vous réglez le courant, vérifiez que la molette 3 est mobile et que la vis de guidage n'est pas coincée.

Remarque : Changez le porte-électrodes 5 et la borne de terre 4 dès que leur tension baisse.

■ Branchez le câble électrique.
■ Mettez l'interrupteur marche/arret sur ON. L'indicateur de courant s'allume, le travail commence.
Pour terminer le travail, mettez l'interrupteur marche/arrêt 2 sur OFF.

Remarque : Le voyant de contrôle jaune 6 s'allume pour indiquer une surchauffe.

.Le circuit électrique est automatiquement interrompu. Le processus de travail est terminé.

Fixez la borne de masse 4 sur la pièce à usiner ou sur le support sur laquelle elle est posée.

Remarque : Veillez à ne pas établir de contact direct avec la pièce à usiner. Évitez les surfaces peintes et/ou les substances isolantes.

Remarque : Utilisez toujours le masque de soudure 7 pendant la soudure.

Il vous protégera de la lumière produite par l'arc et vous permettra de mieux voir la pièce à usiner.

Remarque : Le matériel à usiner doit avoir une épaisseur de 1,5 - 3,0 mm.

- Soudure

Après avoir branché l'alimentation électrique du circuit électrique, procédez comme suit :

Insérez la partie non enrobée de l'électrode dans le porte-électrodes 5 et reliez la borne de masse 4 à la pièce à usiner. Veillez à établir un bon contact électrique.

L'appareil dispose d'un système d'enclenchement pour régler l'épaisseur de l'électrode. Allumez l'appareil en plaçant l'interrupteur Marche/Arrêt 2 sur ON.

Réglez ensuite l'épaisseur de l'électrode à l'aide de la molette 3 : Pour des électrodes de 1,6 ou 2,0 mm, réglez la molette 3 sur 1.6 / 2.0.

Pour des électrodes de 2,5 mm, réglez la molette 3 sur 2.5.

Tenez le masque de soudure devant votre visage et passez la pointe de l'électrode sur la pièce à usiner comme si vous vouliez allumer une allumette. C'est le meilleur moyen pour allumer l'arc.

■ Vérifiez sur un échantillon que vous avez choisi la bonne électrode et la bonne intensité de courant.

ATTENTION!

Ne tamponnez pas l'électrode sur la pièce à usiner. Vous risqueriez de l'endommager ou de ne pas déclencher l'arc correctement. Dès que l'arc est déclenché, essayez de garder une distance par rapport à la pièce à usiner qui correspond au diamètre de l'électrode utilisée. La distance doit être constante pendant les travaux de soudure. L'électrode doit avoir une inclinaison de 20-30 degrés dans le sens du travail.

ATTENTION!

Utilisez toujours une pince pour enlever les électrodes usagées ou déplacer les pièces à usiner brûlantes. Veillez à déposer le porte-électrodes sur un support isolant.

Laissez refroidir la soudure avant d'enlever les scories. Si vous reprenez une soudure après une interruption, commencez pas enlever les scories.

ATTENTION!

Les travaux de soudure produisent de la chaleur. Après utilisation, laissez refroidir le poste à souder au moins une demi-heure en circuit ouvert. Vous pouvez également le laisser refroidir pendant une heure. Ne remballez l'appareil qu'une fois que sa température est normale.

Éteignez l'appareil en plaçant l'interrupteur Marche/Arrêt 2 sur OFF.

Protégez le poste à souder contre toute surcharge thermique, avec un dispositif

de protection automatique. Lorsque vous activez le dispositif de protection laissez l'appareil refroidir (env. 15 minutes).

Dès que le voyant de contrôle 6 s'éteint, l'appareil est de nouveau prêt à être utilisé.

PESG 120 B4 (prise CA 230 V 50 Hz) : La sécurisation des fiches vers la prise doit être conforme aux normes (VDE 0100). Les prises de courant de sécurité doivent être sécurisées à max.

16 A (types et données techniques : NDM1-63, AC 230 / 400 V C16. IEC 60898. Déclenchement lent. Fabricant : Nader) (fusible ou disjoncteur). Une sécurisation supérieure peut provoquer un incendie au niveau des câbles ou du bâtiment.

Attention : L'appareil doit être branché au secteur avec la sécurité indiquée plus haut. En cas de court-circuit des porte-électrodes et de la borne de masse, le disjoncteur se déclenche en 16-20 secondes. Classement selon la directive CEM : Classe B conformément à IEC 60974-10.

L'appareil, les accessoires et l'emballage doivent être recyclés afin de respecter

l'environnement.

Ne jetez pas le poste à souder électrique dans les ordures ménagères, dans le feu ou l'eau. Si possible, les appareils n'étant plus fonctionnels doivent être recyclés. Demandez conseil à votre revendeur local.

- Déclaration de conformité UE

Nous, la société

C. M. C. GmbH

Responsable des documents :

déclarons sous notre responsabilité exclusive que le produit

Poste à souder électrique

- Maintenance

Référence : 2346

Année de fabrication : 18 / 2021

IAN : 360194_2007

Enlevez régulièrement la poussière et Modèle : la saleté de l'appareil.
Nettoyez l'appareil et les accessoressatisfait aux exigences de protection avec une brosse fine ou un chiffon essentielles indiquées dans les normes sec. européennes

PESG 120 B4

- Indications relatives à l'environnement et à la mise au rebut

Directive UE basse tension

2014 / 35 / UE

Directive UE compatibilité électromagnétique

2014 / 30 / UE

Directive RoHS

2011 / 65 / UE + 2015 / 863 / UE

Récupérer les matières premières plutôt que d'éliminer !

et leurs modifications.

La présente déclaration de conformité est établie sous la seule responsabilité du fabricant.

L'objet de la déclaration décrit ci-dessus satisfait aux prescriptions de la directive 2011/65/EU du Parlement et du Conseil Européen datées du 8 juin 2011 et relatives à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.

Pour l'évaluation de la conformité, les normes harmonisées suivantes ont été prises comme références :

EN 60974-10:2014/A1:2015

EN 60974-1:2016

EN 60974-6:2016

IEC 61000-3-11:2000

IEC 61000-3-12:2011

St. Ingbert, le 01/10/2020

C.M.C. GmbH Katharina Loth Str. 15 1 .66286 St.inger Telefon: [phone] Telefax: [phone]

p. o. Dr. Christian Weyler

- Assurance qualité -

- Remarques sur la garantie et le service après-vente

Garantie de la Creative Marketing Consulting GmbH

Chère cliente, cher client, cet appareil bénéficie d'une période de garantie de 3 ans à compter de la date d'achat.

En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.

- Conditions de garantie

Article L217-16 du Code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-12 du Code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 1er alinéa du Code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

- Période de garantie et revendications légales pour vices

La durée de la garantie n'est pas rallongée par la prestation de garantie. Ceci s'applique aussi aux pièces remplacées et réparées. Les dommages et les vices que se trouvent déjà éventuellement à l'achat doivent être signalés immédiatement après le déballage. Les réparations dues après la fin de la période de garantie sont payantes.

- Étendue de la garantie

L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison.

La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme p. ex. des interrupteurs, des batteries et des éléments fabriqués en verre.

La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant. Toutes les indications fournies dans le manuel d'utilisation doivent être scrupuleusement respectées pour garantir une utilisation conforme du produit. Les utilisations ou manipulations déconseillées dans le mode d'emploi ou sujettes à un avertissement dans ce même manuel doivent impérativement être évitées.

Le produit est exclusivement destiné à un usage privé et non commercial. Les

manipulations incorrectes et inappropriées, l'usage de la force ainsi que les interventions réalisées par toute autre personne que notre centre de service après-vente agréé annulent la garantie.

- Faire valoir sa garantie

Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :

Veuillez conserver le ticket de caisse et le numéro de référence de l'article (par ex. IAN) au titre de preuves d'achat pour toute demande. Le numéro de référence de l'article est indiqué sur la plaque signalétique, sur une gravure, sur la couverture de votre manuel (en bas à gauche) ou sur un autocollant placé sur la face arrière ou inférieure de l'appareil.

En cas de dysfonctionnement de l'appareil ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.

Tout produit considéré comme défectueux peut alors être envoyé sans frais de port supplémentaires au service après-vente indiqué, accompagné de la preuve d'achat et d'une description écrite du défaut mentionnant également sa date d'apparition.

Remarque :

Le site www.lidl-service.com vous permet de télécharger le présent mode d'emploi, ainsi que d'autres manuels, des vidéos sur les produits et des logiciels.

Ce code QR vous permet d'accéder directement à la page de service de Lidl (www.lidl-service.com) et d'afficher

votre mode d'emploi après avoir saisi la référence (IAN) 360194.

PDF ONLINE www.lidl-service.com

- Service

Comment nous contacter :

FR, BE, CH

Nom : Ecos Office Forbach

Site web : www.cmc-creative.de

E-mail : [e-mail]

Téléphone : 0033 (0) 3 87 84 72 34

Siège : Allemagne

IAN 360194\_2007

Veuillez noter que les coordonnées fournies ci-après ne sont pas les coordonnées d'un service après-vente. Contactez d'abord le service après-vente mentionné ci-dessus.

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

ALLEMAGNE

Dernière mise à jour · Stand van de informatie ·
