PESG 120 B4 - Svejsemaskine PARKSIDE - Gratis brugsanvisning og manual

Mærke	Parkside
Model	PESG 120 B4
Kategori	Elektrisk svejseapparat
Svejsetype	Manuel buesvejsning med beklædte elektroder (MMA)
Forsyningsspænding	230 V~, 50 Hz
Maks. svejsestrøm	100 A (ved 22 V)
Tomgangsspænding (U₀)	48 V
Maks. effektiv indgangsstrøm	7 A (I₁eff)
Maks. indgangsstrøm	22,5 A (I₁max)
Anbefalet svejsegodstykkelse	1,5 til 3,0 mm
Understøttede elektrodediametre	1,6 mm, 2,0 mm, 2,5 mm
Beskyttelsestype	IP21S
Vægt	12 kg
Arbejdscyklus (ved maks. strøm)	Ikke oplyst eksplicit, men indbygget termisk beskyttelse
EMC-klasse	Klasse A (IEC 60974-10)
Leveringsomfang	Svejseapparat, svejsemaske, 2 svejsekabler, stålbørste med slaggehammer, 5 elektroder (2x1,6 / 2x2,0 / 1x2,5 mm), vejledning
Sikkerhedsfunktioner	Termisk beskyttelse, tænd/sluk-kontakt, overophedningsindikator
Vedligeholdelse	Rengør med en fin børste eller tør klud; kontroller kabler og klemmer
Garanti	3 år (betingelser i henhold til vejledning)
Kundeservice (Frankrig)	Ecos Office Forbach – Tél. [phone] – [e-mail]

Ofte stillede spørgsmål - PESG 120 B4 PARKSIDE

Hvilke typer elektroder kan jeg bruge med PESG 120 B4?

Dette svejseapparat accepterer beklædte elektroder med diametre 1,6 mm, 2,0 mm og 2,5 mm. Brug en specifik indstilling på hjulet for hver diameter.

Hvordan indstiller jeg svejsestrømmen?

Drej hjulet (3) for at vælge elektrodens diameter: position 1.6/2.0 for elektroder på 1,6 eller 2,0 mm, position 2.5 for elektroder på 2,5 mm. Strømmen justeres automatisk.

Hvad gør jeg, hvis den gule overophedningslampe tændes?

Den gule lampe (6) indikerer overophedning. Kredsløbet afbrydes automatisk. Lad apparatet køle af i ca. 15 minutter; lampen slukker, og apparatet er klar igen.

Kan jeg svejse i regn eller fugtige omgivelser?

Nej, det er strengt forbudt. Apparatet har beskyttelsesklasse IP21S, men må ikke udsættes for regn eller betydelig fugt. Risiko for elektrisk stød.

Hvilken metaltykkelse kan jeg svejse?

Apparatet kan svejse emner med en tykkelse mellem 1,5 og 3,0 mm. For andre tykkelser kan ydeevnen være utilstrækkelig.

Hvordan tænder jeg lysbuen korrekt?

Hold svejsemaskinen foran dit ansigt, gnid derefter elektrodespidsen mod emnet som for at tænde en tændstik. Du må ikke prikke elektroden, da det kan beskadige den.

Hvilket beskyttelsesudstyr er obligatorisk?

Bær altid en svejsemaske med beskyttelsesglas (DIN 9-10), tørre isolerende handsker, isolerende sikkerhedssko og dækkende beskyttelsesbeklædning (ikke syntetisk).

Kan jeg bruge en elektrisk forlængerledning?

Ja, men den skal være tilpasset effekten (tilstrækkelig tværsnit). Stikkontakten skal beskyttes af en max. 16 A afbryder (type C, langsom udløsning). Kontakt en elektriker om nødvendigt.

Hvordan vedligeholder jeg svejseapparatet?

Rengør regelmæssigt apparatet med en blød børste eller tør klud. Kontroller kabler, elektrodeholder og jordklemme. Reparationer skal udføres af en kvalificeret elektriker.

Hvad er proceduren ved fejl under garanti?

Kontakt kundeservice (Ecos Office Forbach – 0033 (0)3 87 84 72 34 – [e-mail]) med dit købsbevis og en beskrivelse af fejlen. Produktet kan sendes gratis. Garantien er på 3 år.

BRUGSANVISNING PESG 120 B4 PARKSIDE

Brugs- og sikkerhedsanvisninger Oversættelse af den originale driftsvejledning

DE AT CH

ELEKTRO-SCHWEISSGERÄT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Breng laskabels samen.

Beskrivelse af de enkelte dele....Side 156

Sikkerhedsregler ......Side 156

Farekilder ved lysbuesvejsning....Side 159

Svejseskærmspecifikke sikkerhedshenvisninger....Side 161

Omgivelser med øget elektrisk fare....Side 162

Svejsning i snævre rum....Side 162

Opsummering af tomgangsspændingerne....Side 163

Beskyttelsestøj....Side 163

Beskyttelse imod stråler og forbrændinger....Side 163

EMK-apparatklassificering....Side 164

Før ibrugtagningen....Side 164

Montage....Side 165

Montage af svejseskærmen....Side 165

Ibrugtagning....Side 165

Forberede svejsningen....Side 165

Svejsning Side 165

Overlastsikring....Side 166

Vedligehold Side 166

Miljøhenvisninger og oplysninger vedrørende bortskafning .....Side 166

EU-konformitetserklæring....Side 167

Oplysninger om garanti og serviceafvikling....Side 167

Garantibetingelser ......Side 167

Garantiperiode og lovmæssige krav i tilfælde af mangler....Side 168

Garantiens omfang ....Side 168

Afvikling af garantisager....Side 168

Service Side 169

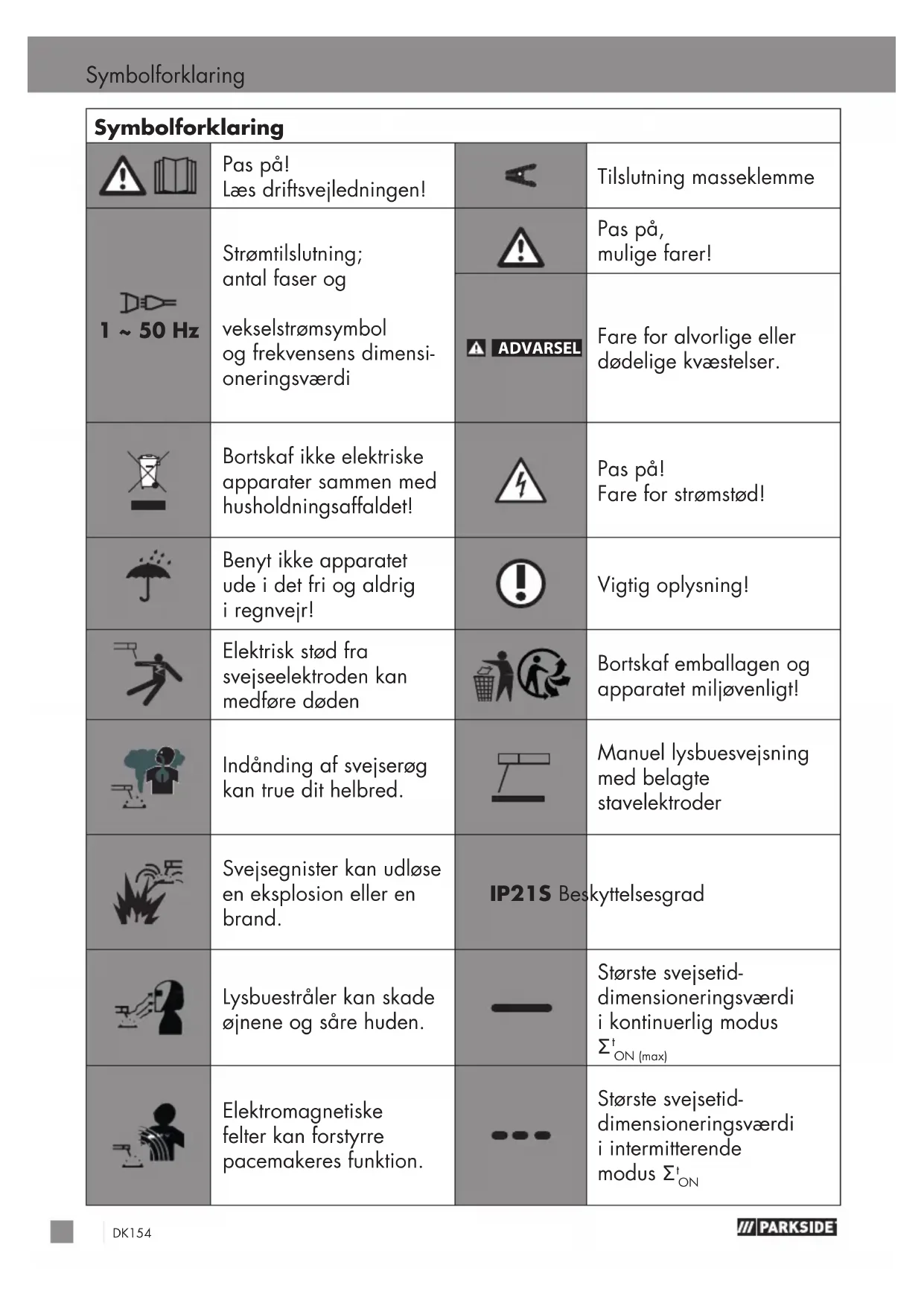

Symbolforklaring
	Pas på!Læs driftsvejledningen!		Tilslutning masseklemme
1 ~ 50 Hz	Strømtilslutning;antal faser ogvekselstrømsymbolog frekvensens dimensi-oneringsværdi		Pas på,mulige farer!
		[HCS6] [W3D]	Fare for alvorlige eller dødelige kvæstelser.
	Bortskaf ikke elektriske apparater sammen med husholdningsaffaldet!		Pas på!Fare for strømstød!
	Benyt ikke apparatet ude i det fri og aldrig i regnvejr!		Vigtig oplysning!
	Elektrisk stød fra svejseelektroden kan medføre døden		Bortskaf emballagen og apparatet miljøvenligt!
	Indånding af svejserøg kan true dit helbred.		Manuel lysbuesvejsning med belagte stavelektroder
	Svejsegnister kan udløse en eksplosion eller en brand.	IP21S Beskyttelsesgrad
	Lysbuestråler kan skade øjnene og såre huden.		Største svejsetid-dimensioneringsværdi i kontinuerlig modus ^†_ON (max)
	Elektromagnetiske felter kan forstyrre pacemakeres funktion.		Største svejsetid-dimensioneringsværdi i intermitterende modus ^†_ON
	Tilslutning elektrodeholder		Fremstillet af genbrugsmateriale
U_0	Tomgangsspændingens dimensioneringsværdi	I_2 max	Største dimensionerings-værdi for svejsestrømmen
U_1	Dimensioneringsværdi for el-nettets spænding	I_1 max	Største dimensionerings-værdi for el-nettets strøm
U_2	Normeret arbejdsspænding	I_1 eff	Effektivværdi af el-nettets største strøm
	Enkeltfasetransformator

Elektrisk svejseapparat PESG 120 B4

- Indledning

Hjerteligt tillykke!

Du har valgt et kvalitets-

produkt fra vort firma. Lær apparatet at kende inden første ibrugtagning. Læs hertil opmærksomt den følgende brugsvejledning og sikkerhedshenvisningerne. Kun tilsvarende instruerede personer må tage dette værktøj i brug.

OPBEVARES UTILGÆNGELIGT FOR B∅RN!

Dette elektriske svejseapparat egner sig til manuel lysbuesvejsning af stål, rustfrit stål, ståplader, og støbemateriale ved brug af de tilsvarende beklædte elektroder. Forkert brug af produktet kan være farligt for personer, dyr og materielle værdier.

Svejseskærmen må principielt kun benyttes til svejsning og kun med tilsvarende mærkede svejsebeskyttelsesglas og udvendige beskyttelsesglas.

Svejseskærmen er ikke egnet til lasers-vejsning! Anvend produktet udelukkende som beskrevet og til de oplyste anvendelsesområder. Opbevar denne vejledning omhyggeligt. Giv venligst også alle disse papirer videre, hvis produktet gives videre. Enhver brug, der afviger fra den formålsbestemte anvendelse, er ikke tilladt og potentielt farlig. Farer på grund af manglende hensyntagen hertil eller på grund af forkert brug dækkes ikke af garantien og ligger uden for fabrikantens ansvarsområde. Apparatet blev konstrueret til privat brug og må ikke anvendes i erhvervsmæssige eller industrielle sammenhænge. Ved erhvervsmæssig brug bortfalder garantien.

- Leveringsomfang

1 Elektrisk svejseapparat

1 Svejseskærm

2 Svejseledninger

1 Kombitrådbørste med slaggehammer

1 Montage- og betjeningsvejledning

5 Svejseelektroder(2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

BEMARK!

- Kontroller umiddelbart efter at apparaterne er blevet pakket ud, at alle dele, der hører til leveringen, er fulgt med, og kontroller samtidigt apparateternes upåklagelige tilstand. Hvis apparaterne er i stykker, må de ikke bruges.

Hold emballagematerialerne uden for børns rækkevidde. Der er fare for kvælning!

- Beskrivelse af de enkelte dele

Elektrisk svejseapparat

1 Håndtag
2 TÄND-/SLUK-afbryder (ON/OFF)
3 Håndhjul
4 Masseklemme
5 Elektrodeholder
6 Kontrollampeforoveropvarming

Svejseskærm

7 Svejseskærm
8 Håndtag
9 Kombitrådbørste med slaggehammer
10 Beskyttelsesglas

- Tekniske data

El-tilslutning 230 V~ 50 Hz
Maks. svejsestrøm og den tilsvarende normerede arbejdsspænding:	75 A / 21 V-100A / 22 V
Dimensioneringsværdi for el-nettets spænding:	U_1 : 230 V
Netstrømmens største dimensioneringsværdi:	I_1max : 22,5 A
Maksimal effektiv indgangsstrøm:	I_1eff : 7A
Tomgangsspændingens dimensioneringsværdi:	U_0 : 48 V
Beskyttelsesgrad: IP21S
Svejsbar materialetykkelse:	1,5 - 3,0 mm
Vægt: 12 kg

- Sikkerhedsregler

Læs venligst brugsvejledningen grundigt igennem, og tag hensyn til de beskrevne henvisninger. Lær ved hjælp af denne brugs-vejledning apparatet og dets rigtige brug at kende og læs alle sikkerhedshenvisningerne. På typeskiltet står alle tekniske data for dette svejseapparat. Informer dig venligst om dette apparats tekniske forhold.

BEMÄRK!

▶Det i den efterfølgende tekst benytte-de begreb „produkt“ eller „apparat“ refererer til det i denne brugsvejledning nævnte elektrisk svejseapparat PESG 120 B4.

■ Dette apparat kan benyttes af børn fra 16-års alderen og opefter samt af personer med forringede fysiske, sensoriske eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller mht. sikker brug af apparatet er blevet vejledt og har forstået de deraf resulterende farer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse fra brugerens side må ikke gennemføres af børn uden at være under opsyn.

■ Reparationer og / eller vedligeholdelsesarbejde må kun blive gennemført af kvalificerede el-fagfolk.
■ Benyt udelukkende de svejseledninger (PESG 120 B4 H01N2-D1 x 10 mm²), som følger med leveringen.
■ Mens apparatet er i drift, må det ikke stå direkte op imod en væg, og det må heller ikke være tildækket eller være

indeklemt mellem andre apparater, så der altid kan strømme tilstrækkelig meget luft gennem ventilationsåbningerne.

Kontroller også, at appa- ratet er tilsluttet korrekt til netspændingen. Undgå enhver trækbelastning på strømled- ningen. Træk strømstikket ud af stikkontakten, før du stiller apparatet op på et andet sted.

Når apparatet ikke er i drift, skal det altid slukkes med TÆND- / SLUK-afbryderen. Læg elektrodeholderen på et isoleret underlag, og tag først elektroderne ud af holderen, efter at de er kølet af i 15 minutter.
■ Vær opmærksom på svejsekablernes, elektrodeholderens og masseklemmernes tilstand. Slid på isoleringen og på spændingsførende dele kan fremkalde farer og mindske svejsearbejdets kvalitet.
- Ved lysbuesvejsning dannes der gnister, smeltede metaldele og røg.
Tag derfor følgende hensyn: Alle brændbare substanser og / eller materialer skal fjernes fra arbejdspladsen og dens umiddelbare omgivelser.

■ Sørg for god ventilation på arbejdspladsen.
■ Der må ikke svejses på beholdere, kar eller rør, som indeholder eller har indeholdt brændbare væsker eller gasser.

ADVARSEL Undgå enhver direkte kontakt med svejsestrøm-kredsen. Tomgangsspændingen mellem elektrodetang og masseklemme kan være farlig, der er fare for elektrisk stød.

- Apparatet må hverken opbevares eller bruges i fugtige eller våde omgivelser eller i regnvejr. Her gælder sikkerhedsbestemmelsen IP21S.

- Beskyt øjnene med de hertil beregnede beskyttelsesglas (DIN grad 9-10), som du fastgør til den leverede svejse-skærm. Benyt handsker og tørt beskyttelsestøj, der er fri for fedt og olie, for at beskytte huden imod lysbuens ultraviolette stråling.

ADVARSEL Brug ikke svejsestrømkilden til optöning af rør.

Bemaerk:

■ Lysbuens stråling kan skade øjnene og fremkalde forbrændinger på huden.

- Ved lysbuesvejsning dannes der gnister og dråber af smeltet metal, det svejsede emne begynder at gløde og bliver ved med at være meget varmt i forholdsvis lang tid.

Rør derfor ikke ved emnet med bare hænder.

- Ved lysbuesvejsning frigives der helbredsfarlige dampe. Sørg for helst ikke at indände disse.

■ Beskyt dig imod lysbuens farlige virkninger, og hold personer, som ikke deltager i arbejdet, på mindst 2 meters afstand fra lysbuen.

⚠ PAS PÅ!

■ Mens svejseapparatet er i funktion, kan der i afhængighed af el-nettets forhold på tilslutningspunktet forekomme forstyrrelser i strømforsyningen til andre forbrugere. Henvend dig i tvivlstilfælde til dit elværk.

■ Mens svejseapparatet er i funktion, kan der forekomme funktionsfejl ved andre apparater, f. eks. høreapparater, pacemakere osv.

- Farekilder ved lysbuesvejsning

Ved lysbuesvejsning findes der en række farekilder. For svejseren er det derfor særdeles vigtigt at overholde de følgende regler for ikke at bringe sig selv og andre i fare og for at undgå personskader og skader på udstyret.

• Alt arbejde i forbindelse med el-nettet, f. eks. kabler, stik, stikkontakter osv. må kun udføres af en kvalificeret elektriker og i henhold til nationale og lokale forskrifter.
  ■ I tilfælde af uheld skal svejseapparatets forbindelse til el-nettet afbrydes med det samme.
• Når der forekommer elektriske berøringsspændinger, skal apparatet straks slukkes, og efterfølgende skal det efterses af en kvalificeret elektriker.
  ■ Sørg altid for gode elektriske forbindelser på svejsestrømsiden.
• Ved svejsning skal der altid bæres isolerende handsker på begge hænder. De beskytter imod elektriske stød (svejsestrømkredsens tomgangsspænding), imod skadelige strålinger (varme og uv-stråling)

og imod glødende metal og slaggesprøjt.

■ Bær fast og isolerende fodtøj. Skoene skal også være isolerende, når det er vådt. Almindelige sko er uegnede, fordi glødende metaldråber, som falder ned, kan give forbrændinger.

■ Bær egnet beskyttelsestøj og ikke nogen syntetiske beklædningsgenstande.
■ Se ikke ind i lysbuen med ubeskyttede øjne, brug kun en svejser-svejseskærm med forskriftsmæssigt beskyttelsesglas i henhold til DIN. Ud over lys- og varmestråler, der bevirker blænding hhv. forbrænding, afgiver lysbuen også uv-stråling. Ved utilstrækkelig beskyttelse medfører denne usynlige ultraviolette stråling først nogle timer senere en meget smer-tefuld bindehindebetændelse. Desuden fremkalder uv-stråling på ubeskyttede legemsdele forbrændinger ligesom en solskoldning.
- Også personer, som opholder sig i nærheden af lysbuen, skal gøres opmærksom på farerne og udstyres med det nødvendige beskyttelsesudstyr. Om nødvendigt skal der sættes beskyttelsesvægge op.

• Ved svejsning skal der især i små rum sørges for tilstrækkelig tilførsel af frisk luft, fordi der dannes røg og skadelige gasser.
  Der må ikke gennemføres svejsearbejde på beholdere, som bruges til lagring af gasser, brændstoffer, raffineret olie eller lignende – også hvis de allerede er blevet tømt for længe siden – fordi der hersker eksplosionsfare på grund af rester.
  ■ For brand- og eksplosionstruede lokaler gælder der særlige forskrifter.
  ■ Svejseforbindelser, der er udsat

for store belastninger og som skal opfylde visse sikkerhedskrav, må kun laves af særligt uddannede og eksaminerede svejsere. Eksempler herpå er trykkedler, løbeskinner, anhængertræk osv.

⚠ PAS PÅ! Tilslut altid masseklemmen så tæt på svejsestedet som muligt, så svejsestrømmen kan tage den kortest mulige vej fra elektroden til masseklemmen. Forbind aldrig masseklemmen med svejseapparatets kabinet! Tilslut aldrig masseklemmen til dele med jordforbindelse, som ligger i stor afstand fra emnet, f. eks. et

vandrør i et andet hjørne i lokalet. I modsat fald kan det ske, at beskyttelsesledersystemet i det lokale, hvor du svejser, beskadiges.

■ Brug ikke svejseapparatet i regnvejr.
■ Brug ikke svejseapparatet i fugtige omgivelser.
■ Sæt altid svejseapparatet på en jäevn undergrund.
■ Udgangen er dimensioneret ved en omgivelsestemperatur på 20 C, og svejsetiden kan være reduceret ved højere temperaturer.

Fare for elektrisk stød:

Et elektrisk stød fra en svejse-elektrode kan være dødelig.

Svejs ikke i regn- eller snevejr. Bær tørre, isolerende handsker. Rør ikke ved elektroden med de bare hænder. Bær ingen våde eller beskadigede handsker. Beskyt dig mod elektrisk stød ved brug af isolering mod emnet. Apparatets kabinet må ikke åbnes.

Fare på grund af svejserøg:

Indånding af svejserøg kan true helbredet. Hold ikke hovedet ind i røgen. Brug udstyret i åbne områder. Sørg for udluftning til at fjerne røgen.

Farer på grund af svejsegnister

Svejsegnister kan udløse en eksplosion eller en brand.

Hold brændbare stoffer på afstand fra svejsningen.

Svejs ikke i nærheden af brændbare stoffer. Svejsegnister kan bevirke ildebrande. Hold en brandslukker parat i nærheden og lad en hjælper være klar til at bruge den med det samme. Svejs ikke på tromler eller nogen som helst lukkede beholdere.

Farer på grund af lysbuestråler:

Lysbuestråler kan skade øjnene og såre huden. Bær hat og sikkerhedsbriller. Bær høreværn og høj, lukket skjortekrave. Bær en svejsebeskyttelseshjelm, og vær opmærksom på den passende filterindstilling. Bær fuldstændig kropsbeskyttelse.

Farer på grund af elektromagnetiske felter

Svejsestrøm danner elektromagnetiske felter.

Må ikke anvendes i forbindelse med medicinske implantater.

Svejseledningerne må aldrig

vikles rundt om kroppen. Svejseledningerne skal føres sammen.

- Svejseskærmspecifikke sikkerhedshenvisninger

- Kontroller altid før svej-searbejdets begyndelse svejseskærmens fejlfrie funktion ved hjælp af en kraftig lyskilde (f. eks. en lighter).

■ Sikkerhedsglasset kan beskadiges af svejsestænk. Udskift beskadigede eller ridsede sikkerhedsglas omgående.

- Udskift komponenter, der er beskadigede, meget snavsede eller som har svejsestænk, med det samme.

■ Apparatet må kun benyttes af personer, som er fyldt 16 år.

■ Gør dig bekendt med sikkerhedsforskrifterne for svejsning. Overhold også sikkerhedshenvisningerne for dit svejseapparat.

■ Bær altid svejseskærmen, när du svejser. Når der ikke bæres nogen svejseskærm, kan der ske alvorlige skader på nethinden.

■ Bær altid beskyttelsestøj, när der svejses.

■ Brug aldrig svejseskærmen uden sikkerhedsglas, fordi den optiske enhed ellers kan blive beskadiget.
■ Udskift sikkerhedsglasset i god tid, så du altid kan se klart og tydeligt og uden at øjnene bliver trætte.

- Omgivelser med øget elektrisk fare

Omgivelser med øget elektrisk fare findes f.eks.:

På arbejdspladser, hvor bevægelsesmuligheden er indskrænket, så operatøren arbejder i en tvungen kropsholdning (f.eks. på knæ, siddende, liggende) og rører ved dele med elektrisk ledeevne.
På arbejdspladser, der har en begrænsning, som helt eller delvist har elektrisk ledeevne, og hvor der består en alvorlig fare for operatøren gennem undgåelig eller tilfældig berøring.
På våde, fugtige eller meget varme arbejdspladser, hvor luftfugtigheden eller sved ned-sætter den menneskelige huds modstand og beskyttelsesudsty-

rets isoleringsegenskaber i væsentligt omfang.

Også en metalleder eller et stativ kan skabe omgivelser med øget elektrisk fare.

Ved brug af svejseapparater under elektrisk farlige betingelser må svejseapparatets udgangsspænding i tomgang ikke være højere end 35V (effektiv værdi). I disse tilfælde er det på grund af udgangsspændingen tilladt at benytte dette svejseapparat.

- Svejsning i snævre rum

Ved svejsning i snævre rum kan der opstå en fare på grund af toksiske gasser (kvælningsfare). I snævre rum må apparatet kun betjenes, når der i umiddelbar nærhed opholder sig instruerede personer, der kan gribe ind i nødstilfælde. Før man begynder på at bruge svejseapparatet, skal en ekspert foretage en evaluering for at bedømme, hvilke skridt der er nødvendige for at garantere arbejdets sikkerhed, og hvilke sikkerhedsforanstaltninger der skal træffes under det egentlige svejsearbejde.

- Opsummering af tomgangsspændingerne

Når mere end en svejsestrøm-kilde er i drift på samme tid, kan disses tomgangsspændinger opsummere sig og føre til en øget elektrisk fare. Svejsestrømkilderne med deres særskilte styringer og tilslutninger skal være mærkede på tydelig måde for at indikere, hvad der hører til hvilken strømkreds.

- Beskyttelsestøj

■ Mens arbejdet laves, skal svejseren være beskyttet imod stråling og forbrændinger på hele kroppen ved hjælp af tilsvarende påklædning og ansigtsbeskyttelse.

Der skal tages hensyn til følgende skridt:

• Tag beskyttelsestøj på, inden svejsearbeidet begyndes.
• Tag handsker på.
• Åbn vinduet eller brug en ventilator for at sikre lufttilførslen.
• Bær beskyttelsesbrille og mundbeskyttelse.

- På begge hænder skal der bæres handsker med opslag af et egnet materiale (læder).

- Til beskyttelse af tøjet imod flyvende gnister og imod forbrændinger skal der bæres egnede forklæder. Når arbejdsforholdene kræver det, f. eks. arbejde på eller over hovedet, skal der bæres en beskyttelsesdragt og om nødvendigt også en hovedbeskyttelse.

- Beskyttelse imod stråler og forbrændinger

På arbejdsstedet skal der ved hjælp af et skilt „Pas på! gøres opmærksom på faren for øjnene.“ Arbejdspladserne skal helst afskærmes på en sådan måde, at de personer, som opholder sig i nærheden, er beskyttede. Uvedkommende skal holdes borte fra alt svejsearbejde.

■ I umiddelbar nærhed af fast indrettede arbejdssteder skal væggene hverken have lyse eller strålende farver. Vinduer skal mindst op til hovedhøjde sikres imod gennemslip eller reflektion af stråling, f. eks. med egnet maling.

• EMK-apparatklassificering

IEC 60974-10 er der her tale om et svejseapparat med en elektromagnetisk kompatibilitet i henhold til klasse B Hermed opfylder det de tilsvarende krav for industri- og boligomgivelser. I boligområder må apparatet tilsluttes til det offentlige lavspændings-elforsyningsnet.

Selvom svejseapparatet overhol- der emissionsgrænseværdierne i henhold til normen, kan lysbuesvej- seapparater alligevel bevirke elektromagnetiske forstyrrelser i følsomme anlæg og apparater. Brugeren er ansvarlig for for- styrrelser, der opstår på grund af lysbuen, mens der svejses, og brugeren skal træffe egnede beskyttelsesforanstaltninger.

Herved skal brugeren tage særligt hensyn til:

• Strøm-, styre-, signal- og telekommunikationsledninger
• Computere og andre mikro- processorstyrede apparater
• TV-, radio- og andre apparater med afspillerfunktion
  – Elektroniske og elektriske sikkerhedsindretninger
• Personer med pacemakere eller høreapparater

- Immuniteten af andre indretninger i nærheden

- Tidspunktet på dagen, hvor svejsearbejdet gennemføres.

- at udstyre strømtilslutningen med et netfilter

- at svejseapparatet vedligehol- des regelmæssigt og holdes i god stand

- at svejseledninger er afviklet fuldstændigt og helst er lagt ud parallelt på gulvet

- Apparater og anlæg, som er truet af forstyrrende stråling, skal helst fjernes fra svejseområdet eller blive afskærmet.

- Før ibrugtagningen

Tag alle delene ud af emballagen og kontroller, om det elektriske svejseapparat eller de enkelte dele viser nogen tegn på skader. Hvis dette skulle være tilfældet, må det elektriske svejseapparat ikke anvendes. Henvend dig til fabrikanten via den oplyste serviceadresse.

- Tag alle delene ud af emballagen og kontroller, om det elektriske svejseapparat eller de enkelte dele viser nogen tegn på skader. Hvis dette skulle være tilfældet, må det elektriske svejseapparat ikke anvendes. Henvend dig til fabrikanten via den oplyste serviceadresse. - Fjern alle beskyttelsesfolier og al anden transportindpakning. - Kontroller, om leveringen omfatter alle dele.

- Montage

• Montage af svejseskærmen

■ Monter håndtaget på svejseskærmen 7 som vist i afb. B.
■ Monter beskyttelsesglass på svejseskærmen 7 som vist i afb. B.
- Beskyttelsesglassed skal skubbes ind foroven.

Bemærk: Hvis beskyttelsesglasset 10 ikke kan skubbes helt ind, så tryk let på beskyttelsesglasset 10 udefra.

- Ibrugtagning

- Forberede svejsningen

Bemærk: Når du indstiller strømmen, skal du kontrollere, om håndhjulet 3 bevæger sig om at ledespindlen ikke er klemt fast.

Bemærk: Hvis elektrodeholderens 5 og masseklemmens 4 spændekraft forringes, skal disse dele straks udskiftes.

• Tilslut strømkablet.
  Sæt TÆND- / SLUK-afbryderen til position „ON“. Strømindikatoren lyser, arbejdsproceduren starter.
  For at afslutte arbejdsproceduren sæt TÆND- / SLUK-afbryderen 2 til position „OFF“.

Bemærk: Når den gule kontrollampe 6 lyser op, tyder dette på overopvarmning. Strømkredsen afbrydes automatisk. Arbejdsproceduren afsluttes. Fastgør masseklemmen 4 direkte til emnet eller til det underlag, hvorpå emnet er sat.

Bemærk: Sørg for, at der er direkte kontakt med emnet. Undgå derfor lakerede overflader og / eller isoleringsmaterialer.

Bemærk: Svejseskærmen 7 skal altid bruges, när der svejses.

Den beskytter øjnene mod den lysstråling, der udgår fra lysbuen, og giver alligevel et klart syn på emnet.

Bemærk: Materialetykkelsen, der kan svejses sammen, er på 1,5 - 3,0 mm.

- Svejsning

Efter at du har etableret alle elektriske tilslutninger for strømforsyningen og for svejsestrømkredsen, skal du gøre sådan:

Før elektrodens ikke beklædte ende ind i elektrodeholderen 5 og forbind masseklemmen 4 med emnet. Vær opmærksom på, at der er en god elektrisk kontakt.
- Apparatet er udstyret med et raster til at indstille elektrodetykkelsen. Tænd for apparatet. ved at sætte TÆND-/SLUK-afbryderen 2 til position „ON“. Vælg efterfølgende elektrodetykkelsen ved hjælp af håndhjulet 3: For 1,6 eller 2,0 mm elektroder skal håndhjulet 3 sættes til position 1,6 / 2,0. For 2,5 mm elektroder skal håndhjulet 3 sættes til position 2,5.
- Hold svejseskærmen foran ansigtet og før elektrodespidsen over emnet, som om du ville tænde en tændstik. Dette er den bedste metode til at tænde lysbuen.
- Afprøv med et prøveemne, om du har valgt den rigtige elektrode og strømstyrke.

PAS PÅ!

Prik ikke til emnet med elektroden. Det kunne blive beskadiget, og

antændingen af lysbuen kunne blive vanskeliggjort. Så snart lysbuen er antændt, prøv at overholde en afstand til emnet, der svarer til den benyttede elektrodediameter. Afstanden skal helst holdes så konstant som muligt, mens du svejser. Elektrodens hældning i arbejdsretning skulle ligge på 20–30 grader.

PAS PÅ!

Brug altid en tang til at fjerne slidte elektroder og til at flytte meget varme emner. Husk, at elektrodeholderen efter svejsningen altid skal lægges på et isolerende underlag.

Slaggen må først fjernes fra sømmen efter afkøling. Hvis en svejsning fortsættes på et afbrudt svejsesøm, skal først slaggen fjernes fra det punkt, hvor der fortsættes.

PAS PÅ!

Svejsearbejdet bevirker kraftig varme. Efter brug skal svejseapparatet derfor køre i tomgang i mindst en halv time. Som alternativ kan du lade apparatet køle af i en time. Apparatet må først pakkes ind og lagres, när apparatets temperatur igen er på normalt niveau.

■ Sluk for apparatet ved at sætte TÆND- / SLUK-afbryderen 2 til position „OFF“.

• Overlastsikring

Svejseapparatet er beskyttet imod termisk overbelastning ved hjælp af en automatisk sikkerhedsindretning. I tilfælde af, at sikkerhedsindretningen aktiveres, lad apparatet køle af (i ca. 15 minutter). Så snart kontrollampen 6 slukkes, er apparatet atter driftsklar. PESG 120 B4 (med AC 230 V 50 Hz netstik):

Sikringerne for ledningerne til stikkontakterne skal opfylde forskrifterne (VDE 0100). Schuko-stikkontakter må kun sikres med maks. 16 A (typer og tekniske data: NDM1-63, AC 230 / 400 V C16. IEC 60898. træg. Fabrikant: Nader) (sikringer eller automatsikringer). Større sikringer kan medføre ledningsbrand hhv. brandskader på bygningen.

Pas på: Apparatet skal være tilsluttet til en strømkilde med den ovennævnte sikring. Hvis elektrodeholder og masseklemme er kortsluttet, kan sikringen udløse i løbet af 16-20 sekunder. Klassificering i henhold til EMC-direktivet: Klasse B i henhold til IEC 60974-10.

- Vedligehold

Fjern regelmæssigt støv og forureninger fra apparatet.
Rens apparatet og tilbehøret med en fin børste eller med en tør klud.

- Miljøhenvisninger og oplysninger vedrørende bortskafning

Genvinding af råstoffer i stedet for bortskaffelse af affald!

Apparat, tilbehør og emballage skal afleveres til miljøvenlig genbrug.

Det elektriske svejseapparat må ikke bortskaffes sammen med almindeligt husholdningsaffald, det må ikke brændes eller smides væk i vandet. Hvis det er muligt, skal apparater, der ikke længere fungerer, bortskaffes, så materialet kan genbruges. Spørg om råd hos din lokale forhandler.

- EU-konformitetserklæringN 60974-10:2014/A1:2015

Vi, virksomheden

C. M. C. GmbH

Dokumentansvarlig:

Elektrisk svejseapparat

Artikelnummer: 2346

Produktionsår: 18 / 2021

IAN: 360194_2007

Model: PESG 120 B4

opfylder de væsentlige sikkerhedskrav, som er fastlagte i de europæiske direktiver

EU-lavspændingsdirektivet

2014 / 35 / EU

EU-direktivet om elektromagnetisk kompatibilitet

2014 / 30 / EU

Direktivet om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr

2011 / 65 / EU + 2015 / 863 / EU

og i disses ændringer.

Eneansvaret for oprettelsen af konformitetserklæringen ligger hos producenten.

Erklæringens foroven beskrevne genstand opfylder Europa-Parlamentet og Det Europæiske Råds forskrifter iht. direktiverne 2011/65/EU fra

1. Juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Til evaluering af konformiteten blev følgende harmoniserede normer anvendt:

EN 60974-1:2016

EN 60974-6:2016

IEC 61000-3-11:2000

IEC 61000-3-12:2011

St. Ingbert, 01-10-2020

C.M.C. GmbH Katharma-Loth-Str. 15 1.66386 St.Englott Telefon: [phone] Telefax: [phone]

i. A. Dr. Christian Weyler

på dette apparat har du tre års garanti fra købsdatoen. I tilfælde af mangler ved dette produkt har du lovmæssige rettigheder over for sælgeren af dette produkt. Disse lovmæssige rettigheder begrænses ikke af vores forneden beskrevne garanti.

• Garantibetingelser

Garantiperioden begynder fra købsda- toen af. Opbevar venligst den originale salgsnota. Denne kvittering kræves som dokumentation for købet. Hvis der inden for 3 år fra dette produkts købsdato opstår materiale- eller fabrikationsfejl, så repareres eller erstattes – efter vores valg – produktet af os uden omkost- ninger for dig. Denne garantiydelse forudsætter, at det defekte apparat

og dokumentation på køb (kassebon) fremlægges inden for 3-års garantiperioden sammen med en kort, skriftlig beskrivelse af fejlen og hvornår den er opstået.

Hvis fejlen er omfattet af vores garanti, får du derefter det reparerede eller et nyt apparat. Ved reparation eller udskiftning af apparatet begynder der ikke en ny garantiperiode.

• Garantiperiode og lovmæssige krav i tilfælde af mangler

Garantiperioden forlænges ikke på grund af en garantiydelse. Dette gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede forelå på købstidspunktet, skal meddeles omgående, när produktet er blevet pakket ud. Reparationer, der gennemføres efter garantiperiodens udløb, gennemføres mod betaling.

• Garantiens omfang

Apparatet er produceret i henhold til strenge kvalitetskrav, og før levering er det blevet afprøvet grundigt. Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og dermed kan betragtes som sliddele. Garantien dækker heller ikke beskadigelser på følsomme komponenter som f.eks. omskiftere, akkuer eller dele, der er lavet af glas. Denne garanti bortfalder, när produktet er blevet beskadiget eller när det er blevet brugt eller vedligeholdt på ikke formålsbestemt eller forkert måde. Til formålsbestemt brug af produktet skal man udelukkende og nøje følge de instruktioner, som

står i den originale brugsvejledning. Anvendelsesformål og handlinger, som frarådes eller som der advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og uhensigtsmæssig behandling, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede service-afdeling, ophører garantien.

• Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af dit anliggende bedes du følge disse anvisninger:

Opbevar salgsnotaen som dokumentation på køb og hav ligeledes artikelnummeret (f.eks. IAN) ved hånden. Artikelnummeret er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på en mærkat på bag-eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal du først kontakte den forneden nævnte serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan du derefter sende portofrit til den meddelte service-adresse sammen med dokumentation for køb (kassebon, faktura) og oplysning om, hvori manglen består, og hvornår den er opstået.

Bemærk:

På www.lidl-service.com kan du downloade denne og mange andre håndbøger, produktvideoer og software.

Med denne QR-kode kommer du direkte til Lidls service-side (www.lidl-service.com), og ved at indtaste artikelnummeret (IAN) 360194

kan du åbne din brugsvejledning.

PDF ONLINE www.lidl-service.com

- Service

Kontaktinformationer:

DK

Navn: C. M. C. GmbH

Internetadresse: www.cmc-creative.de

Bemærk venligst, at den følgende adresse ikke er en serviceadresse. Kontakt først ovenstående serviceafdeling.

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

TYSKLAND

C.M.C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

GERMANY
