PESG 120 B4 - Schweißgerät PARKSIDE - Kostenlose Bedienungsanleitung

Marke	Parkside
Modell	PESG 120 B4
Kategorie	Elektrisches Schweißgerät
Schweißart	Manuelles Lichtbogenschweißen mit umhüllten Elektroden (MMA)
Versorgungsspannung	230 V~, 50 Hz
Maximaler Schweißstrom	100 A (bei 22 V)
Leerlaufspannung (U₀)	48 V
Maximaler effektiver Eingangsstrom	7 A (I₁eff)
Maximaler Eingangsstrom	22,5 A (I₁max)
Empfohlene Schweißdicke	1,5 bis 3,0 mm
Unterstützte Elektrodendurchmesser	1,6 mm, 2,0 mm, 2,5 mm
Schutzart	IP21S
Gewicht	12 kg
Einschaltdauer (bei max. Strom)	Nicht explizit angegeben, aber integrierter Überhitzungsschutz
EMV-Klasse	Klasse A (IEC 60974-10)
Lieferumfang	Schweißgerät, Schweißmaske, 2 Schweißkabel, Drahtbürste mit Schlackehammer, 5 Elektroden (2x1,6 / 2x2,0 / 1x2,5 mm), Anleitung
Sicherheitsfunktionen	Überhitzungsschutz, Ein-/Ausschalter, Überhitzungsanzeige
Wartung	Mit einer feinen Bürste oder einem trockenen Tuch reinigen; Kabel und Zangen auf Zustand prüfen
Garantie	3 Jahre (Bedingungen laut Anleitung)
Kundendienst (Frankreich)	Ecos Office Forbach – Tél. [phone] – [e-mail]

Häufig gestellte Fragen - PESG 120 B4 PARKSIDE

Welche Elektrodentypen kann ich mit dem PESG 120 B4 verwenden?

Dieses Schweißgerät akzeptiert umhüllte Elektroden mit Durchmessern 1,6 mm, 2,0 mm und 2,5 mm. Verwenden Sie für jeden Durchmesser eine spezifische Einstellung am Drehknopf.

Wie stelle ich den Schweißstrom ein?

Drehen Sie den Drehknopf (3), um den Elektrodendurchmesser auszuwählen: Position 1.6/2.0 für Elektroden von 1,6 oder 2,0 mm, Position 2.5 für Elektroden von 2,5 mm. Der Strom wird automatisch eingestellt.

Was tun, wenn die gelbe Überhitzungsanzeige leuchtet?

Die gelbe Anzeige (6) zeigt eine Überhitzung an. Der Stromkreis unterbricht automatisch. Lassen Sie das Gerät etwa 15 Minuten abkühlen; die Anzeige erlischt und das Gerät ist wieder bereit.

Kann ich bei Regen oder in feuchter Umgebung schweißen?

Nein, das ist strengstens verboten. Das Gerät hat die Schutzart IP21S, darf aber nicht Regen oder starker Feuchtigkeit ausgesetzt werden. Stromschlaggefahr.

Welche Metalldicke kann ich schweißen?

Das Gerät kann Teile mit einer Dicke zwischen 1,5 und 3,0 mm schweißen. Bei anderen Dicken können die Leistungen unzureichend sein.

Wie zünde ich den Lichtbogen richtig?

Halten Sie die Schweißmaske vor Ihr Gesicht, reiben Sie dann die Elektrodenspitze wie ein Streichholz über das Werkstück. Tupfen Sie die Elektrode nicht ab, da dies sie beschädigen könnte.

Welche Schutzausrüstung ist Pflicht?

Tragen Sie immer eine Schweißmaske mit Schutzglas (DIN 9-10), trockene Isolierhandschuhe, isolierende Sicherheitsschuhe und bedeckende Schutzbekleidung (nicht synthetisch).

Kann ich ein Verlängerungskabel verwenden?

Ja, aber es muss für die Leistung geeignet sein (ausreichender Querschnitt). Die Steckdose muss mit einem Leitungsschutzschalter von max. 16 A (Typ C, träge) abgesichert sein. Fragen Sie bei Bedarf einen Elektriker.

Wie warte ich das Schweißgerät?

Reinigen Sie das Gerät regelmäßig mit einer weichen Bürste oder einem trockenen Tuch. Überprüfen Sie den Zustand der Kabel, der Elektrodenhalterung und der Masseklemme. Reparaturen sollten von einem qualifizierten Elektriker durchgeführt werden.

Wie ist das Verfahren bei einem Garantiefall?

Kontaktieren Sie den Kundendienst (Ecos Office Forbach – 0033 (0)3 87 84 72 34 – [e-mail]) mit Ihrem Kaufbeleg und einer Fehlerbeschreibung. Das Produkt kann kostenlos eingesendet werden. Die Garantie beträgt 3 Jahre.

BEDIENUNGSANLEITUNG PESG 120 B4 PARKSIDE

Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung

NL BE

ELEKTRISCH LASAPPARAAT

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR BE CH

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 23

Legende der verwendeten Piktogramme......Seite 24

Einleitung......Seite 25

Bestimmungsgemäße Verwendung......Seite 25

Lieferumfang......Seite 25

Teilebeschreibung......Seite 26

Technische Daten......Seite 26

Sicherheitshinweise......Seite 26

Gefahrenquellen beim Lichtbogenschweißen 29

Schweißschirm-spezifische Sicherheitshinweise......Seite 32

Umgebung mit erhöhter elektrischer Gefährdung......Seite 32

Schweißen in engen Räumen....Seite 33

Summierung der Leerlaufspannungen....Seite 33

Schutzkleidung......Seite 34

Schutz gegen Strahlen und Verbrennungen ......Seite 34

EMV-Geräteklassifizierung......Seite 34

Vor der Inbetriebnahme......Seite 35

Montage......Seite 36

Schweißschirm montieren....Seite 36

Inbetriebnahme......Seite 36

Schweißen vorbereiten......Seite 36

Schweißen......Seite 36

Überlastungsschutz......Seite 37

Wartung......Seite 37

Umwelthinweise und Entsorgungsangaben......Seite 38

EU-Konformitätserklärung......Seite 38

Hinweise zu Garantie und Serviceabwicklung......Seite 39

Garantiebedingungen....Seite 39

Garantiezeit und gesetzlicheMängelansprüche......Seite 39

Garantieumfang......Seite 39

Abwicklung im Garantiefall......Seite 40

Service......Seite 40

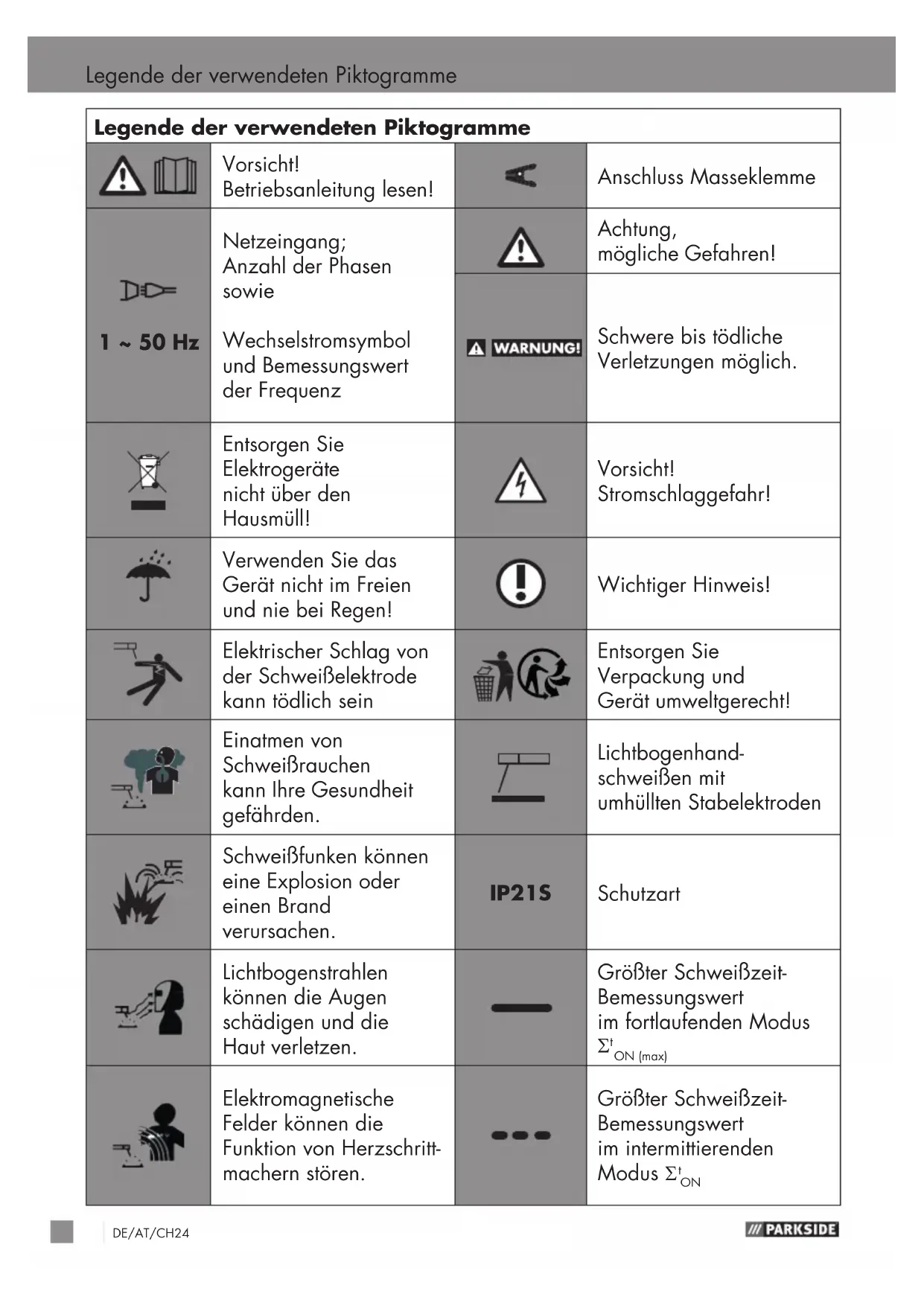

Legende der verwendeten Piktogramme
	Vorsicht!Betriebsanleitung lesen!		Anschluss Masseklemme
1 ~ 50 Hz	Netzeingang;Anzahl der Phasen sowieWechselstromsymbol und Bemessungswert der Frequenz		Achtung,mögliche Gefahren!
		[OWCT][HZ8]	Schwere bis tödlicheVerletzungen möglich.
	Entsorgen SieElektrogerätenicht über den Hausmüll!		Vorsicht!Stromschlaggefahr!
	Verwenden Sie das Gerät nicht im Freien und nie bei Regen!		Wichtiger Hinweis!
	Elektrischer Schlag von der Schweißelektrode kann tödlich sein		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Einatmen von Schweißrauchen kann Ihre Gesundheit gefährden.		Lichtbogenhand-schweißen mit umhüllten Stabelektroden
	Schweißfunken können eine Explosion oder einen Brand verursachen.	IP21S	Schutzart
	Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen.	[YZ9]	Größter Schweißzeit-Bemessungswertim fortlaufenden Modus ^t_ON (max)
	Elektromagnetische Felder können die Funktion von Herzschritt-machern stören.		Größter Schweißzeit-Bemessungswertim intermittierenden Modus ^t_ON
	Anschluss Elektrodenhalter		Hergestellt aus Recyclingmaterial
	Bemessungswert der Leerlaufspannung	[4W0K]	größter Bemessungswert des Schweißstroms
	Bemessungswert der Netzspannung		Größter Bemessungswert des Netzstroms
[0BYX]	Genormte Arbeitsspannung		Effektivwert des größten Netzstroms
	Einphasentransformator

Elektro-Schweißgerät PESG 120 B4

- Einleitung

Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Gerät aus

unserem Haus entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Die Inbetriebnahme dieses Werkzeuges darf nur durch unterwiesene Personen erfolgen.

NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!

- Bestimmungsgemäße Verwendung

Dieses Elektro-Schweißgerät eignet sich zum Lichtbogenhandschweißen von Stahl, Edelstahl, Stahlblech und Gusswerkstoffen unter Verwendung der entsprechenden Mantelelektroden. Eine unsachgemäße Handhabung des Produkts kann gefährlich für Personen, Tiere und Sachwerte sein.

Der Schweißschirm darf nur mit Schweißerschutzgläsern sowie Vorsatzgläsern, die entsprechend gekennzeichnet sind, benutzt und grundsätzlich nur zum Schweißen verwendet werden. Der Schweißschirm ist nicht für das Laserschweißen geeignet! Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus. Jegliche Anwendung, die von der bestimmungsgemäßen Verwendung abweicht, ist untersagt und potentiell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendung werden nicht von der Garantie abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät wurde für den Hausgebrauch konzipiert und darf nicht kommerziell oder industriell genutzt werden. Bei gewerblichem Gebrauch erlischt die Garantie.

- Lieferumfang

1 Elektro-Schweißgerät

1 Schweißschirm

2 Schweißleitungen

1	Kombidrahtbürste mit Schlackehammer
1	Montage- und Bedienungsanleitung
5	Schweißelektroden(2 x 1,6 mm; 2 x 2,0 mm; 1 x 2,5 mm)

HINWEIS!

▶ Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand der Geräte. Benutzen Sie die Geräte nicht, wenn diese defekt sind.

Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

- Teilebeschreibung

Elektro-Schweißgerät

1 Handgriff
2 EIN- / AUS-Schalter (ON / OFF)
3 Handrad
4 Masseklemme
5 Elektrodenhalter
6 Kontrolllampe für Überhitzung

Schweißschirm

7 Schweißschirm
8 Griff
9 Kombidrahtbürste mit Schlackehammer
10 Schutzglas

• Technische Daten

Netzanschluss: 230 V~ 50	Hz
Max. Schweißstrom und die entsprechende genormte Arbeitsspannung:	75 A / 21V-100A /22 V
Bemessungswert der Netzspannung:	U_1 : 230 V
Größter Bemessungswert des Netzstroms:	I_1max : 22,5 A
Maximaler effektiver Eingangsstrom:	I_1eff : 7A
Bemessungswert der Leerlaufspannung:	U_0 : 48 V
Schutzart: IP21S
Schweißbare Materialstärke:	1,5 - 3,0 mm
Gewicht: 12 kg

- Sicherheitshinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie die beschriebenen Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dessen richtigem Gebrauch sowie den Sicherheitshinweisen vertraut. Auf dem Typenschild stehen alle technischen Daten von diesem Schweißgerät, bitte informieren Sie sich über die technischen Gegebenheiten dieses Gerätes.

HINWEIS!

▶Der im folgenden Text verwendete Begriff „Produkt“, oder „Gerät“ bezieht sich auf das in dieser Bedienungsanleitung genannte Elektro-Schweißgerät PESG 120 B4.

■ Dieses Gerät kann von Kindern ab 16 Jahren und darüber sowie von Personen mit verringertenphysischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Lassen Sie Reparaturen oder / und Wartungsarbeiten nur von qualifizierten Elektro-Fachkräften durchführen.
■ Verwenden Sie nur die im Lieferumfang enthaltenen Schweißleitungen (PESG 120 B4 H01N2-D1 x 10 mm²).
■ Das Gerät sollte während des

Betriebes nicht direkt an der Wand stehen, nicht abgedeckt oder zwischen andere Geräte eingeklemmt werden, damit immer genügend Luft durch die Lüftungsschlitze aufgenommen werden kann.

Vergewissern Sie sich, dass das Gerät richtig an die Netzspannung angeschlossen ist. Vermeiden Sie jede Zugbeanspruchung der Netzleitung. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät an einem anderen Ort aufstellen.

■ Wenn das Gerät nicht im Betrieb ist, schalten Sie es immer mittels EIN- / AUS-Schalter aus. Legen Sie den Elektrodenhalter auf einer isolierten Unterlage ab und nehmen Sie erst nach 15 Minuten Abkühlung die Elektroden aus dem Halter.
- Achten Sie auf den Zustand der Schweißkabel, des Elektrodenhalters sowie der Masseklemmen. Abnutzungen an der Isolierung und an den stromführenden Teilen können Gefahren hervorrufen und die Qualität der Schweißarbeit mindern.
■ Lichtbogenschweißen erzeugt

Funken, geschmolzene Metallteile und Rauch.

Beachten Sie daher: Alle brennbaren Substanzen und / oder Materialien vom Arbeitsplatz und dessen unmittelbarer Umgebung entfernen.

■ Sorgen Sie für eine Belüftung des Arbeitsplatzes.
■ Schweißen Sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeiten oder Gase enthalten oder enthalten haben.

⚠️ WARNING! Vermeiden Sie jeden direkten Kontakt mit dem Schweißstromkreis. Die Leerlaufspannung zwischen Elektrodenzange und Masseklemme kann gefährlich sein, es besteht die Gefahr eines elektrischen Schlages.

■ Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen. Hier gilt die Schutzbestimmung IP21S.
■ Schützen Sie die Augen mit dafür bestimmten Schutzgläsern (DIN Grad 9-10), die Sie auf dem mitgelieferten Schweißschirm befestigen. Verwenden Sie Handschuhe und trockene

Schutzkleidung, die frei von Öl und Fett ist, um die Haut vor der ultravioletten Strahlung des Lichtbogens zu schützen.

WARNING! Verwenden Sie die Schweißstromquelle nicht zum Auftauen von Rohren.

Beachten Sie:

■ Die Strahlung des Lichtbogens kann die Augen schädigen und Verbrennungen auf der Haut hervorrufen.
Das Lichtbogenschweißen erzeugt Funken und Tropfen von geschmolzenem Metall, das geschweißte Werkstück beginnt zu glühen und bleibt relativ lange sehr heiß. Berühren Sie das Werkstück deshalb nicht mit bloßen Händen.
■ Beim Lichtbogenschweißen werden gesundheitsschädliche Dämpfe freigesetzt. Achten Sie darauf, diese möglichst nicht einzuatmen.
■ Schützen Sie sich gegen die gefährlichen Effekte des Lichtbogens und halten Sie nicht an der Arbeit beteiligte Personen mindestens 2 m vom Lichtbogen entfernt.

⚠️ ACHTUNG!

■ Während des Betriebes des Schweißgerätes kann es, abhängig von den Netzbedingungen am Anschlusspunkt, zu Störungen in der Spannungsversorgung für andere Verbraucher kommen. Wenden Sie sich im Zweifelsfall an Ihr Energieversorgungsunternehmen.

■ Während des Betriebes des Schweißgerätes kann es zur Funktionsstörungen anderer Geräte kommen, z. B. Hörgeräte, Herzschrittmacher usw.

• Gefahrenquellen beim Lichtbogenschweißen

Beim Lichtbogenschweißen ergibt sich eine Reihe von Gefahrenquellen. Es ist daher für den Schweißer besonders wichtig, nachfolgende Regeln zu beachten, um sich und andere nicht zu gefährden und Schäden für Mensch und Gerät zu vermeiden.

■ Lassen Sie Arbeiten auf der Netzspannungsseite, z. B. an Kabeln, Steckern, Steckdosen usw., nur von einer Elektrofach-

kraft nach nationalen und örtlichen Vorschriften ausführen.

■ Trennen Sie bei Unfällen das Schweißgerät sofort von der Netzspannung.

■ Wenn elektrische Berührungsspannungen auftreten, schalten Sie das Gerät sofort aus und lassen es von einer Elektrofachkraft überprüfen.

■ Auf der Schweißstromseite immer auf gute elektrische Kontakte achten.

■ Beim Schweißen immer an beiden Händen isolierende Handschuhe tragen. Diese schützen vor elektrischen Schlägen (Leerlaufspannung des Schweißstromkreises), vor schädlichen Strahlungen (Wärme und UV-Strahlung) sowie vor glühendem Metall und Schlagspritzern.

■ Festes, isolierendes Schuhwerk tragen. Die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallende, glühende Metalltropfen Verbrennungen verursachen können.

■ Geeignete Schutzkleidung tragen, keine synthetischen Kleidungsstücke.

■ Nicht mit ungeschützten Augen

in den Lichtbogen sehen, nur Schweißer-Schweißschirm mit vorschriftsmäßigem Schutzglas nach DIN verwenden. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolette Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung. Außerdem ruft UV-Strahlung auf ungeschützte Körperstellen Verbrennung wie bei einem Sonnenbrand hervor.

■ Auch in der Nähe des Lichtbogensbefindliche Personen oder Helfer müssen auf die Gefahren hingewiesen und mit den nötigen Schutzmitteln ausgerüstet werden. Wenn erforderlich, Schutzwände aufstellen.

■ Beim Schweißen, besonders in kleinen Räumen, ist für ausreichende Frischluftzufuhr zu sorgen, da Rauch und schädliche Gase entstehen.

■ An Behältern, in denen Gase, Treibstoffe, Mineralöle oder dgl. gelagert werden, dürfen – auch wenn sie schon vor langer Zeit entleert wurden –

keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht.

In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften. Schweißverbindungen, die großen Beanspruchungen ausgesetzt sind und bestimmte Sicherheitsforderungen erfüllen müssen, dürfen nur von besonders ausgebildeten und geprüften Schweißern ausgeführt werden. Beispiele sind Druckkessel, Laufschienen, Anhängerkupplungen usw.

⚠️ ACHTUNG! Schließen Sie die Masseklemme stets so nahe wie möglich an die Schweißstelle an, so dass der Schweißstrom den kürzestmöglichen Weg von der Elektrode zur Masseklemme nehmen kann. Verbinden Sie die Masseklemme niemals mit dem Gehäuse des Schweißgerätes! Schließen Sie die Masseklemme niemals an geerdeten Teilen an, die weit vom Werkstück entfernt liegen, z. B. einem Wasserrohr in einer anderen Ecke des Raumes. Andernfalls könnte es dazu kommen, dass das Schutzleiter system des Raumes, in dem Sie schweißen,

beschädigt wird.

■ Verwenden Sie das Schweißgerät nicht im Regen.
■ Verwenden Sie das Schweißgerät nicht in feuchter Umgebung.
■ Stellen Sie das Schweißgerät nur auf einen ebenen Platz.
■ Der Ausgang ist bei einer Umgebungstemperatur von 20 °C bemessen und die Schweißzeit kann bei höheren Temperaturen verringert sein.

Gefährdung durch elektrischen Schlag:

Elektrischer Schlag von einer Schweißelektrode kann tödlich sein. Nicht bei Regen oder Schnee schweißen. Trockene Isolierhandschuhe tragen. Die Elektrode nicht mit bloßen Händen anfassen. Keine nassen oder beschädigten Handschuhe tragen. Schützen Sie sich vor einem elektrischen Schlag durch Isolierungen gegen das Werkstück. Das Gehäuse der Einrichtung nicht öffnen.

Gefährdung durch Schweißrauch:

Das Einatmen von Schweißrauch kann die Gesundheit gefährden. Den Kopf nicht in den Rauch halten. Einrichtungen in offenen Bereichen verwenden. Entlüftung

zum Entfernen des Rauches verwenden.

Gefährdung durch Schweißfunken:

Schweißfunken können eine Explosion oder einen Brand verursachen. Brennbare Stoffe vom Schweißen fernhalten.

Nicht neben brennbaren Stoffen schweißen. Schweißfunken können Brände verursachen. Einen Feuerlöscher in der Nähe bereithalten und einen Beobachter, der ihn sofort benutzen kann. Nicht auf Trommeln oder irgendwelchen geschlossenen Behältern schweißen.

Gefährdung durch Lichtbogenstrahlen:

Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen. Hut und Sicherheitsbrille tragen. Gehörschutz und hoch geschlossenen Hemdkragen tragen. Schweißschutzhelm tragen und auf die passende Filtereinstellung achten. Vollständigen Körperschutz tragen.

Gefährdung durch elektromagnetische Felder

Schweißstrom erzeugt elektromagnetische Felder.

Nicht zusammen mit medizinischen Implantaten verwenden. Niemals die Schweißleitungen um den Körper wickeln. Schweißleitungen zusammenführen.

- Schweißschirm-spezifische Sicherheits-hinweise

- Überzeugen Sie sich mit Hilfe einer hellen Lichtquelle (z. B. Feuerzeug) immer vor Beginn der Schweißarbeiten von der ordnungsgemäßen Funktion des Schweißschirmes.

■ Durch Schweißspritzer kann die Schutzscheibe beschädigt werden. Tauschen Sie beschädigte oder zerkratzte Schutzscheiben sofort aus.

■ Ersetzen Sie beschädigte oder stark verschmutzte bzw. verspritzte Komponenten unverzüglich.

■ Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben.

■ Machen Sie sich mit den Sicherheitsvorschriften für das Schweißen vertraut. Beachten Sie hierzu auch die Sicherheitshinweise ihres Schweißgerätes.

■ Setzen Sie den Schweißschirm immer beim Schweißen auf. Bei Nichtverwendung können Sie sich schwere Netzhaut-verletzungen zuziehen.

■ Tragen Sie während des Schweißens immer Schutzkleidung.

■ Verwenden Sie den Schweißschirm nie ohne Schutzscheibe, da sonst die optische Einheit beschädigt werden kann.

■ Tauschen Sie für gute Durchsicht und ermüdungsfreies Arbeiten die Schutzscheibe rechtzeitig.

- Umgebung mit erhöhter elektrischer Gefährdung

Umgebungen mit erhöhter elektrischer Gefährdung sind zum Beispiel anzutreffen:

An Arbeitsplätzen, an denen der Bewegungsraum eingeschränkt ist, so dass der Bediener in Zwangshaltung (z.B.: kniend, sitzend, liegend)

arbeitet und elektrisch leitfähige Teile berührt;

An Arbeitsplätzen, die ganz oder teilweise elektrisch leitfähig begrenzt sind und an denen eine starke Gefährdung durch vermeidbares oder zufälliges Berühren durch den Bediener besteht;

An nassen, feuchten oder heißen Arbeitsplätzen, an denen Luftfeuchte oder Schweiß den Widerstand der menschlichen Haut und die Isoliereigenschaften oder Schutzausrüstung erheblich herabsetzt.

Auch eine Metallleiter oder ein Gerüst können eine Umgebung mit erhöhter elektrischer Gefährdung schaffen.

Bei der Verwendung von Schweißgeräten unter elektrisch gefährlichen Bedingungen, darf die Ausgangsspannung des Schweißgerätes im Leerlauf nicht höher als 35V (Effektivwert) sein. Dieses Schweißgerät darf aufgrund der Ausgangsspannung in diesen Fällen nicht verwendet werden.

- Schweißen in engen Räumen

Beim Schweißen in engen Räumen kann es zu einer Gefährdung durch toxische Gase (Erstickungsgefahr) kommen. In engen Räumen darf das Gerät nur dann bedient werden, wenn sich unterwiesene Personen in unmittelbarer Nähe aufhalten, die notfalls eingreifen können. Hier ist vor Beginn der Benutzung des Schweißgerätes eine Bewertung durch einen Experten vorzunehmen, um zu bestimmen, welche Schritte notwendig sind, um die Sicherheit der Arbeit sicherzu-stellen und welche Vorsichtsmaß-nahmen während des eigent-lichen Schweißvorgangs getroffen werden sollten.

- Summierung der Leerlaufspannungen

Wenn mehr als eine Schweißstromquelle gleichzeitig in Betrieb ist, können sich deren Leerlaufspannungen summieren und zu einer erhöhten elektrischen Gefährdung führen. Die Schweißstromquellen mit ihren seperaten Steuerungen und Anschlüssen müssen deutlich gekennzeichnet

werden, um erkennen zu lassen, was zu welchem Stromkreis gehört.

- Schutzkleidung

■ Während der Arbeit muss der Schweißer an seinem ganzen Körper durch entsprechende Kleidung und Gesichtsschutz gegen Strahlung und Verbrennungen geschützt sein. Folgende Schritte sollen beachtet werden:

• Vor der Schweißarbeit die Schutzkleidung anziehen.
• Handschuhe anziehen.
• Fenster öffnen oder Ventilator nutzen, um die Luftzufuhr zu garantieren.
• Schutzbrille und Mundschutz tragen.

■ An beiden Händen sind Stulpenhandschuhe aus einem geeigneten Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.

■ Zum Schutz der Kleidung gegen Funkenflug und Verbrennugen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten, z. B. des Überkopf-

schweißen, es erfordert, ist ein Schutzanzug und, wenn nötig, auch ein Kopfschutz zu tragen.

• Schutz gegen Strahlen und Verbrennungen

■ An der Arbeitsstelle durch einen Aushang „Vorsicht! Nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass die in der Nähe befindlichen Personen geschützt sind. Unbefugte sind von den Schweißarbeiten fernzuhalten.

In unmittelbarer Nähe ortsfester Arbeitsstellen sollen die Wände weder hellfarbig noch glänzend sein. Fenster sind mindestens bis Kopfhöhe gegen Durchlassen oder Zurückwerfen von Strahlung zu sichern, z. B. durch geeigneten Anstrich.

• EMV-Geräteklassifizierung

Gemäß der Norm IEC 60974-10 handelt es sich

hier um ein Schweißgerät mit der elektro-magnetischen Verträglichkeit der Klasse B. Somit erfüllt es die entsprechenden Anforderungen im gewerblichen und im Wohnbereich. Es darf in Wohngebieten an das öffentliche Niederspannungs-Versorgungsnetz angeschlossen werden. Auch wenn das Schweiß gerät die Emmisionsgrenzwerte gemäß Norm einhält, können Lichtbogenschweißgeräte dennoch zu elektromagnetischen Störungen in empfindlichen Anlagen und Geräten führen.

Für Störungen, die beim Schweißen durch den Lichtbogen entstehen, ist der Anwender verantwortlich und der Anwender muss geeignete Schutzmaßnahmen treffen. Hierbei muss der Anwender besonders berücksichtigen:

• Netz-, Steuer-, Signal und Telekommunikationsleitungen
  -Computerundandere mikroprozessorgesteuerte Geräte
• Fernseh-, Radio- und andere Wiedergabegeräte
  – elektronische und elektrische Sicherheitseinrichtungen
• Personen mit Herzschrittmachern oder Hörgeräten
  -Mess-undKalibriereinrichtungen

- Störfestigkeit sonstiger Einrichtungen in der Nähe

– die Tageszeit, zu der die Schweißarbeiten durchgeführt werden.

Um mögliche Störstrahlungen zu verringern, wird empfohlen:

- den Netzanschluss mit einem Netzfilter auszurüsten

- das Schweißgerät regelmäßig zu warten und in einem guten Pflegezustand zu halten

- Schweißleitungen sollten vollständig abgewickelt werden und möglichst parallel auf dem Boden verlaufen

- durch Störstrahlung gefährdete Geräte und Anlagen sollten möglichst aus dem Schweißbereich entfernt werden oder abgeschirmt werden.

• Vor der Inbetriebnahme

Nehmen Sie alle Teile aus der Verpackung und kontrollieren Sie, ob das Elektro-Schweißgerät oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie das Elektro-Schweißgerätnicht. Wenden Sie sich an den Hersteller über die angegebene Serviceadresse.
■ Entfernen Sie alle Schutzfolien und sonstige Transportverpackungen.
■ Prüfen Sie, ob die Lieferung vollständig ist.

- Montage

• Schweißschirm montieren

■ Montieren Sie den Griff am Schweißschirm 7, wie in Abb. B dargestellt.
■ Montieren Sie das Schutzglöd am Schweißschirm 7, wie in Abb. B dargestellt.
Das Schutzgläse muss oben eingeschoben werden.

Hinweis: Sollte sich das Schutzglas 10 nicht vollständig einschieben lassen, drücken Sie von außen leicht auf das Schutzglas 10.

- Inbetriebnahme

• Schweißen vorbereiten

Hinweis: Wenn Sie den Strom einstellen, überprüfen Sie, ob sich das Handrad 3 bewegt und die Leitspindel nicht verklemmt ist.

Hinweis: Lässt die Spannkraft des Elektrodenhalters 5 und der Masseklemme 4 nach, tauschen Sie diese sofort aus.

■ Schließen Sie die Stromkabel an.
■ Stellen Sie den EIN- / AUS-Schalter 2 auf Position „ON“. Die Stromanzeige leuchtet, der Arbeitsvorgang beginnt.
Um den Arbeitsvorgang zu beenden, stellen Sie den EIN-/AUS-Schalter 2 auf Position „OFF“.

Hinweis: Wenn die gelbe Kontrolllampe 6 leuchtet, deutet dies auf eine Überhitzung hin. Der Stromkreis wird automatisch unterbrochen. Der Arbeitsvorgang wird beendet.

Befestigen Sie die Masseklemme 4 direkt am Werkstück oder an der Unterlage, auf der das Werkstück abgestellt ist.

Hinweis: Sorgen Sie dafür, dass ein Direktkontakt mit dem Werkstück besteht. Meiden Sie daher lackierte Oberflächen und / oder Isolierstoffe.

Hinweis: Der Schweißschirm 7 ist während des Schweißens immer zu verwenden.

Er schützt die Augen vor der vom Lichtbogen ausgehenden Lichtstrahlung und erlaubt dennoch deutliche Sicht auf das Werkstück.

Hinweis: Die verschweißbare Materialstärke beträgt 1,5 - 3,0 mm.

- Schweißen

Nachdem Sie alle elektrischen Anschlüsse für die Stromversorgung sowie für den Schweißstromkreis vorgenommen haben, gehen Sie folgendermaßen vor:

■ Führen Sie das nicht ummantelte Ende der Elektrode in den Elektrodenhalter 5 ein und verbinden Sie die Masseklemme 4 mit dem Werkstück. Achten Sie darauf, dass ein guter elektrischer Kontakt besteht.
Das Gerät verfügt über eine Rasterung zur Einstellung der Elektrodenstärke. Schalten Sie das Gerät ein, indem Sie den EIN-/AUS-Schalter 2 auf Position „ON“ stellen. Wählen Sie anschließend mit Hilfe des Handrads 3 die Elektrodenstärke: Für 1,6 oder 2,0 mm Elektroden stellen Sie das Handrad 3 auf die Position 1.6 / 2.0. Für 2,5 mm Elektroden stellen Sie das Handrad 3 auf die Position 2.5.

• Halten Sie den Schweißschirm vor das Gesicht und führen Sie die Elektrodenspitze so über das Werkstück, als ob Sie ein Streichholz anzünden wollen. Dies ist die beste Methode, um den Lichtbogen zu zünden.
  ■ Testen Sie auf einem Probestück, ob Sie die richtige Elektrode und Stromstärke gewählt haben.

ACHTUNG!

Tupfen Sie nicht mit der Elektrode das Werkstück. Es könnte beschädigt und die Zündung des Lichtbogens erschwert werden. Sobald sich der Lichtbogen entzündet hat, versuchen Sie eine Distanz zum Werkstück einzuhalten, die dem verwendeten Elektrodendurchmesser entspricht. Der Abstand sollte möglichst konstant bleiben, während Sie schweißen. Die Elektrodenneigung in Arbeitsrichtung sollte 20–30 Grad betragen.

ACHTUNG!

Benutzen Sie immer eine Zange, um verbrauchte Elektroden zu entfernen oder heiße Werkstücke zu bewegen. Beachten Sie bitte, dass der Elektrodenhalter nach dem Schweißen immer auf eine isolierenden Unterlage abgelegt werden muss. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden. Wird eine Schweißung an einer unterbrochenen Schweißnaht fortgesetzt, ist zuerst die Schlacke an der Ansatzstelle zu entfernen.

ACHTUNG!

Die Schweißarbeit erzeugt Hitze. Deshalb muss das Schweißgerät nach der Benutzung mindestens eine halbe Stunde lang im Leerlauf betrieben werden. Alternativ lassen Sie das Gerät eine Stunde lang abkühlen. Das Gerät darf erst verpackt und gelagert werden, wenn sich die Gerätetemperatur normalisiert hat.

■ Schalten Sie das Gerät aus, indem Sie den EIN- / AUS-Schalter 2 auf Position „OFF“ stellen.

- Überlastungsschutz

Das Schweißgerät ist gegen thermische Überlastung durch eine automatische Schutzeinrichtung geschützt. Bei Aktivierung der Schutzeinrichtung lassen Sie das Gerät abkühlen (ca. 15 min). Sobald die Kontrolllampe 6 erlischt, ist das Gerät wieder betriebsbereit. PESG 120 B4 (mit AC 230 V 50 Hz Netzstecker): Die Absicherungen der Zuleitungen zu den Netzsteckdosen muss den Vorschriften entsprechen (VDE 0100). Schutzkontaktsteckdosen dürfen mit max. 16 A abgesichert werden (Sicherungen oder Leitungsschutzschalter) (Typen und technische Daten der Sicherung: NDM1-63, AC 230 / 400 V C16. IEC 60898. Träge auslösend. Hersteller: Nader). Höhere Absicherungen können Leitungsbrand bzw. Gebäude-brandschäden zur Folge haben.

Achtung: Das Gerät muss an eine Netzquelle mit o. g. Sicherung angeschlossen werden. Wenn Elektrodenhalter und Masseklemme kurzgeschlossen sind, kann die Sicherung in 16-20 Sekunden auslösen. Einstufung nach EMV Richtlinie: Klasse B gemäß IEC 60974-10

- Wartung

■ Entfernen Sie Staub und Verschmutzungen regelmäßig von

dem Gerät.

■ Reinigen Sie das Gerät und das Zubehör mit einer feinen Bürste oder einem trockenen Tuch.

- Umwelthinweise und Entsorgungsangaben

Rohstoffrückgewinnung statt Müllentsorgung!

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie das Elektro-Schweißgerät nicht in den Hausmüll, ins Feuer oder ins Wasser. Wenn möglich, sollten nicht mehr funktionstüchtige Geräte recycelt werden. Fragen Sie Ihren lokalen Händler um Hilfe.

• EU- Konformitätserklärung

Wir, die

C. M. C. GmbH

Dokumentenverantwortlicher:

erklären in alleiniger Verantwortung, dass das Produkt

Elektro-Schweißgerät

Artikelnummer: 2346

Herstellungsjahr: 18/2021

IAN: 360194_2007

Modell: PESG 120 B4

den wesentlichen Schutzanforderungen

genügt, die in den Europäischen Richtlinien

EU-Niederspannungsrichtlinie

2014/35/EU

EU-Richtlinie Elektromagnetische Verträglichkeit

2014/30/EU

RoHS Richtlinie

2011/65/EU+2015/863/EU

und deren Änderungen festgelegt sind.

Die alleinige Verantwortung für die Erstellung der Konformitätserklärung trägt der Hersteller.

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:

EN 60974-10:2014/A1:2015

EN 60974-1:2018

EN 60974-6:2016

IEC 61000-3-11:2000

IEC 61000-3-12:2011

St. Ingbert, 01.10.2020

C.M.C. GmbH Katharina-Loth-Str. 15 1.66386 Str. Engleter Telefon: [phone] Telefax: [phone]

i. A. Dr. Christian Weyler

- Qualitätssicherung -

- Hinweise zu Garantie und Serviceabwicklung

Garantie der Creative Marketing & Consulting GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

• Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf.

Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

• Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

- Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter, Akkus oder solchen, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen

Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

• Abwicklung im Garantiefall

Um eine schnelle Bearbeitung ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite.

Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Hinweis:

Auf www.lidl-service.com

können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Mit diesem QR-Code gelangen sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer

(IAN) 360194 ihre Bedienungsanleitung öffnen.

PDF ONLINE www.lidl-service.com

- Service

So erreichen Sie uns:

DE, AT, CH

Name: C. M. C. GmbH Internetadresse: www.cmc-creative.de

Normal Tarif aus dem dt.Festnetz

Fax: [phone]

Sitz: Deutschland

IAN 360194\_2007

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.

C. M. C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

DEUTSCHLAND

- Technische gegevens

St. Ingbert 01. 10. 2020

C.M.C. GmbH Katharma-Loth-Sir, 15 1.66286 St.Englott Telefon: [phone] Telefax: [phone]

vz. Dr. Christian Weyler

- Rízení kvality -

& Consulting GmbH Service CZ

Internetová adresa: www.cmc-creative.de

E-mail: [e-mail]

Telefon: [phone]

Sídlo: Německo

IAN 360194\_2007

St. Ingbert, 01.10.2020

C.M.C. GmbH

Katharina-Loth-Str. 15 1.66386 Stringket

Telefon: [phone]

Telefax: [phone]

St. Ingbert, 01.10.2020

C.M.C. GmbH Katharma-Loth-Str.15 1.66286 St.Englen Telefon: [phone] Telefax: [phone]

z pover. Dr. Christian Weyler - Oddelenie kvality -

- Informácie o záruke a servise

Záruka spoločnosti Creative Marketing & Consulting GmbH

E-Mail: [e-mail]

Telefon: [phone]

Stand der Informationen · Last Information Update ·
