Type de produit	Moniteur CRT 15 pouces
Marque	Sony
Modèle	CPD-E100
Taille d'écran diagonale	15 pouces (zone d'image visible 14 pouces)
Technologie d'affichage	Trinitron avec grille d'ouverture
Résolution maximale	1280 x 1024 (horizontale x verticale)
Résolution recommandée	800 x 600
Fréquence horizontale	30 à 70 kHz
Fréquence verticale	48 à 120 Hz
Alimentation	100-240 V CA, 50-60 Hz, 1.6-0.8 A
Consommation électrique (fonctionnement normal)	≤ 95 W
Consommation électrique (veille)	≤ 15 W
Consommation électrique (sommeil profond)	≤ 5 W
Connecteurs d'entrée	1 x VGA HD15 (entrée vidéo), 1 x AC IN (alimentation)
Fonctions d'économie d'énergie	Compatibilité VESA DPMS, ENERGY STAR, NUTEK
Réglages OSD	Luminosité, contraste, taille/position H/V, géométrie (coussin, trapèze, parallélisme), rotation, zoom, couleur (température 5000K/6500K/9300K et réglage utilisateur), démagnétisation, suppression moiré
Autodiagnostic	Intégré, affiche barres de couleur (blanc, rouge, vert, bleu) en cas de test réussi
Accessoires fournis	Cordon d'alimentation, disquette Windows Monitor Information Disk, carte de garantie, manuel d'utilisation
Entretien et nettoyage	Chiffon doux pour l'écran ; ne pas utiliser de solvants (alcool, benzène) ni de nettoyants antistatiques
Sécurité	Installation sur surface stable, loin de sources de chaleur et d'humidité ; ne pas obstruer les orifices de ventilation
Réparabilité	Contacter un revendeur Sony agréé pour toute réparation ; utiliser l'emballage d'origine pour le transport

FOIRE AUX QUESTIONS - CPDE100 SONY

Que faire si l'écran reste noir et que le témoin d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous que l'interrupteur d'alimentation du moniteur est en position 'on'. Si le problème persiste, testez une autre prise secteur.

Pourquoi le message 'PAS ENTREE VIDEO' s'affiche-t-il ?

Cela signifie qu'aucun signal vidéo n'est reçu. Vérifiez que le câble vidéo est bien connecté au moniteur et à l'ordinateur, et que les broches ne sont pas pliées. Assurez-vous que l'ordinateur est allumé et n'est pas en mode d'économie d'énergie.

Comment régler la luminosité et le contraste ?

Déplacez la manette de commande dans n'importe quelle direction pour faire apparaître le menu Luminosité/Contraste. Utilisez les mouvements haut/bas pour la luminosité et gauche/droite pour le contraste. Le menu disparaît automatiquement après quelques secondes.

L'image scintille ou est instable, que faire ?

Éloignez le moniteur des sources de champs électriques ou magnétiques (autres moniteurs, imprimantes laser, ventilateurs). Branchez-le sur une prise différente, de préférence sur un circuit séparé. Vérifiez les réglages de la carte graphique (fréquence de rafraîchissement comprise entre 48 et 120 Hz).

Comment éliminer les motifs ondulés (moiré) sur l'écran ?

Accédez au menu DÉMAGNÉTISÉ/MOIRÉ via la manette de commande. Sélectionnez l'option ADAPTE MOIRÉ et ajustez le niveau avec les touches gauche/droite jusqu'à ce que les ondulations disparaissent. Ce réglage est accessible dans le menu principal.

L'image n'est pas centrée ou est déformée, comment corriger ?

Utilisez les menus TAILLE H/POSITION et TAILLE V/POSITION pour ajuster la taille et le centrage. Pour les déformations géométriques, utilisez les menus COUSSIN/PIN BALANCE, TRAPÉZOID/PARALLÉL et ROTATION. Tous ces réglages se trouvent dans le MENU principal.

Comment changer la température de couleur (teinte) ?

Dans le menu COULEUR, sélectionnez parmi les préréglages 5000K, 6500K ou 9300K. Pour un réglage fin, choisissez 'USER' et ajustez séparément les niveaux de rouge (R), vert (G) et bleu (B) avec la manette.

Le moniteur entre en veille tout seul, est-ce normal ?

Oui, c'est la fonction d'économie d'énergie conforme à VESA DPMS. Lorsque l'ordinateur est inactif, le moniteur passe en modes veille (témoin vert/orange clignotant) ou sommeil profond (témoin orange fixe). Pour le réveiller, déplacez la souris ou appuyez sur une touche du clavier.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau. N'utilisez jamais de produits contenant de l'alcool, du benzène, des solvants ou des nettoyants antistatiques, car ils risquent de rayer le revêtement de l'écran.

Que signifie une fine ligne horizontale sur l'écran ?

C'est une caractéristique normale des moniteurs Trinitron. Il s'agit de l'ombre du fil d'amortissement utilisé pour stabiliser la grille d'ouverture. Elle est plus visible sur un fond clair et ne constitue pas un défaut.

MODE D'EMPLOI CPDE100 SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrêmement basses (ELF).

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utilisez le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes : SPÉCIFICATIONS

Type de fiche : Fiche Nema 5-15 broches

Cordon : Type SVT ou SJT, minimum 3 x 18 AWG

Longueur : Maximum 15 pieds

Tension : Minimum 7 A, 125 V

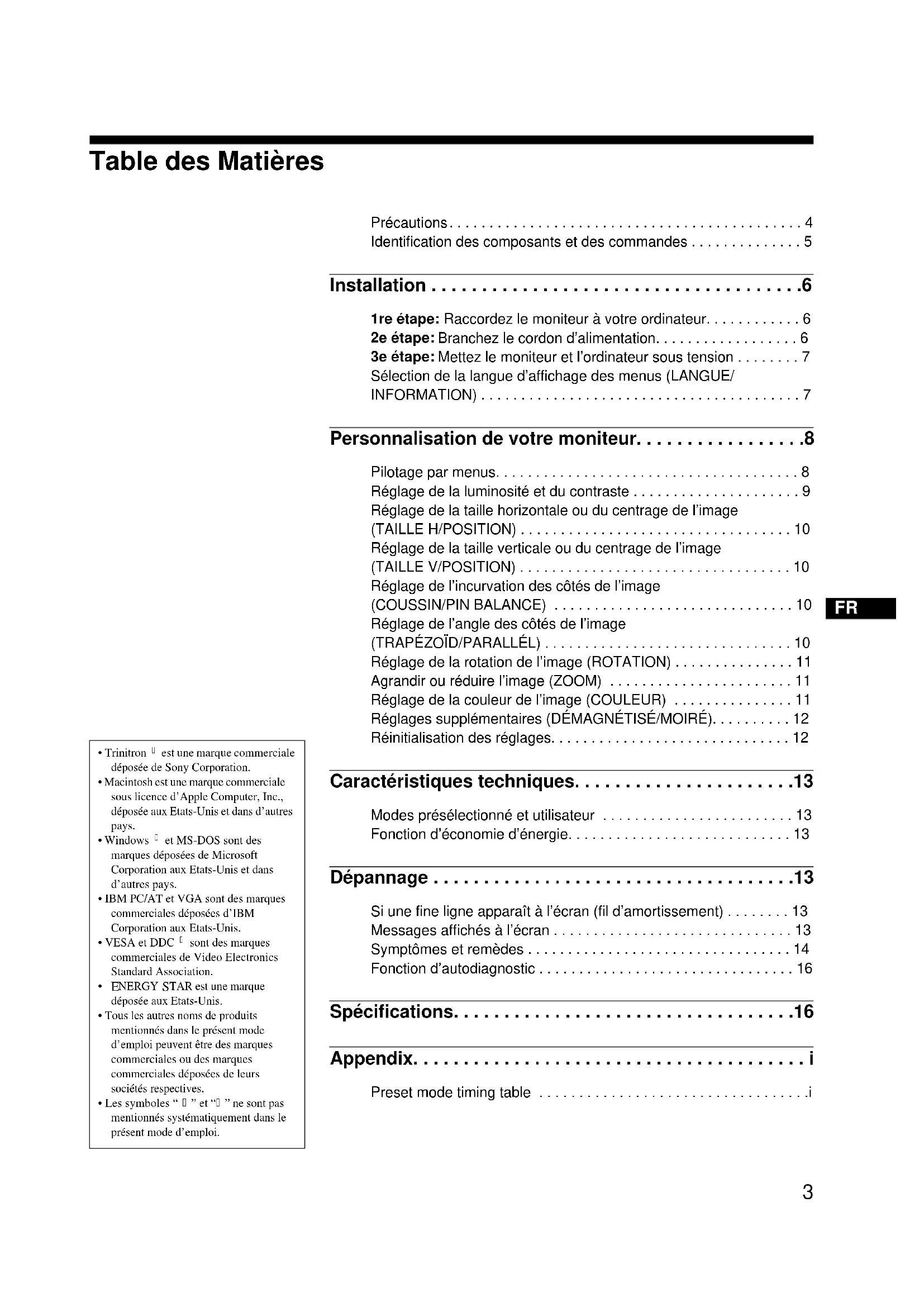

Identification des composants et des commandes 5

Installation 6

1re étape : Raccordez le moniteur à votre ordinateur. 6

2e étape : Branchez le cordon d'alimentation. 6

3e étape : Mettez le moniteur et l'ordinateur sous tension 7

Sélection de la langue d'affichage des menus (LANGUE/

INFORMATION 7

Personnalisation de votre moniteur 8

Pilotage par menus 8

Réglage de la luminosité et du contraste 9

Réglage de la taille horizontale ou du centrage de l'image (TAILLE H/POSITION) 10

Réglage de la taille verticale ou du centrage de l'image (TAILLE V/POSITION) 10

Réglage de l'incurvation des côtés de l'image (COUSSIN/PIN BALANCE) 10

Réglage de l'angle des côtés de l'image (TRAPÉZOID/PARALLEL) 10

Réglage de la rotation de l'image (ROTATION) 11

Agrandir ou réduire l'image (ZOOM) 11 Réglage de la couleur de l'image (COULEUR) 11

Réglages supplémentaires (DÉMAGNÉTISE/MOIRÉ) 12

Réinitialisation des réglages 12

Caractéristiques techniques 13

Modes présélectionnés et utilisateur 13

Fonction d'économie d'énergie 13

Dépannage 13

Si une fine ligne apparaît à l'écran (fil d'amortissement) 13

Messages affichés à l'écran 13

Symptômes et remèdes 14

Fonction d'autodiagnostic 16

Spécifications 16

Annexe.

1. Tableau des temps des modes préréglés

Précautions

Avertissement sur le raccordement à la source d'alimentation

Utilisez le cordon d'alimentation fourni. Si vous utilisez un cordon d'alimentation différent, assurez-vous qu'il est compatible avec votre tension d'alimentation secteur locale.

Pour les clients aux États-Unis

Si vous n'utilisez pas le cordon d'alimentation approprié, ce moniteur ne sera pas conforme aux normes FCC en vigueur.

Exemple de types de fiches

pour 100 à 120 V CA

pour 200 à 240 V CA

• Avant de débrancher le cordon d'alimentation, attendez au moins 30 secondes après avoir actionné le commutateur d'alimentation de manière à permettre la décharge de l'électricité statique à la surface de l'écran.
• Après que le courant a été branché, l'écran est démagnétisé pendant environ 5 secondes. Cela génère un puissant champ magnétique autour de l'encadrement métallique qui peut affecter les données mémoires sur une bande magnétique ou des disquettes situées à proximité. Placez ces systèmes d'enregistrement magnétique, bandes et disquettes à l'écart du moniteur.

L'appareil doit être installé à proximité d'une prise murale aisément accessible.

Installation

N'installez pas le moniteur dans les endroits suivants :

• sur des surfaces molles (moquette, nappe, etc.) ou à proximité de tissus (rideaux, tentures, etc.) qui risquent d'obstruer les orifices de ventilation
• à proximité de sources de chaleur comme des radiateurs ou des conduits d'air, ni dans un endroit directement exposé au rayonnement solaire
• sujet à de fortes variations de température
• soumis à des vibrations ou à des chocs mécaniques
• sur une surface instable
• à proximité d'appareils générant un champ magnétique comme un transformateur ou des lignes à haute tension
• à proximité de ou sur une surface métallique chargée électriquement

Entretien

• Nettoyez l'écran à l'aide d'un chiffon doux. Si vous utilisez un produit nettoyant pour vitres, n'utilisez aucun type de produit contenant une solution antistatique ou des additifs similaires parce que vous risquez de rayer le revêtement de l'écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets abrasifs ou aux arêtes vives comme un stylo à bille ou un tournevis. Ce type de contact risque en effet de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez jamais de tampons abrasifs, de poudre à récurer ou de solvants tels que de l'alcool ou du benzène.

Transport

Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton d'emballage et les matériaux de conditionnement d'origine.

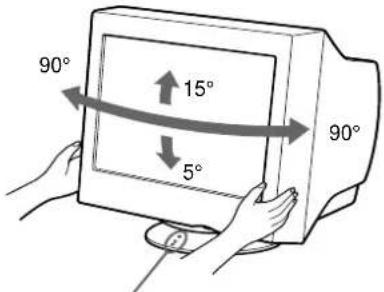

Utilisation du support pivotant

Ce moniteur peut être réglé suivant les angles précis ci-dessous. Pour localiser le centre du rayon de pivotement du moniteur, alignez le centre de l'écran du moniteur sur les points de centrage du support.

Pour faire pivoter le moniteur horizontalement ou verticalement, saisissez-le des deux mains par la base. Veillez à ne pas vous coincer les doigts à l'arête du moniteur lorsque vous le faites pivoter verticalement.

Points de centrage

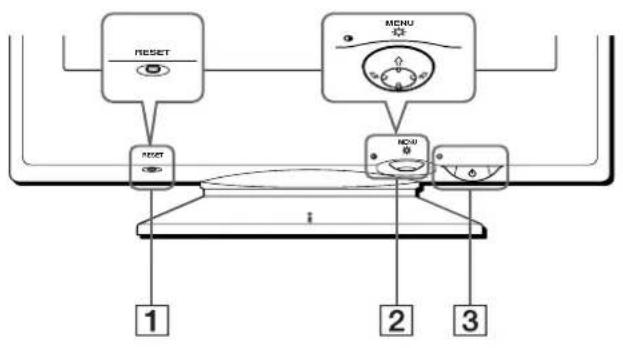

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

1 Touche RESET (réinitialisation) (page 12)

Cette touche réinitialise les réglages aux valeurs par défaut.

2 Manette de commande (page 9)

La manette de commande sert à afficher le menu et à ajuster les paramètres de réglage du moniteur, y compris la luminosité et le contraste.

3 Commutateur et indicateur (alimentation) (pages 7, 13, 16)

Cette touche met le moniteur sous et hors tension. L'indicateur d'alimentation s'allume en vert lorsque le moniteur est sous tension et clignote en vert et en orange ou s'allume en orange lorsque le moniteur se trouve en mode d'économie d'énergie.

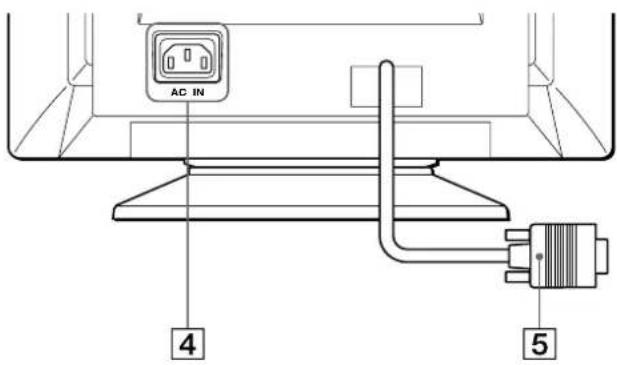

ArrièreAvant

4Connecteur AC IN (page 6)

Ce connecteur assure l'alimentation du moniteur.

5Connecteur d'entrée vidéo (HD15) (page 6)

Ce connecteur assure l'entrée des signaux vidéo RVB (0,700 Vp-p, positifs) et des signaux de synchronisation.

Broche n° Signal
1 Rouge
2	V	e	r	t
	(Synchronisation sur le vert)
3	B	l	e	u
4 ID (masse)
5 Masse DDC*
6 Masse rouge
7 Masse vert
8 Masse bleu
9	-
10 Masse
11 ID (masse)
12 Données bidirectionnelles (SDA)*
13 Synchro H
14 Synchro V
15 Données d'horloge (SCL)*

• DDC (Display Data Channel) est une norme de VESA.

Installation

Avant de mettre ce moniteur en service, vérifiez si tous les accessoires suivants se trouvent bien dans le carton :

Cordon d'alimentation (1) - Windows Monitor Information Disk (1) - Carte de garantie (1) - Remarques sur l'entretien de la surface de l'écran (1) - Ce mode d'emploi (1)

1re étape : Raccordez le moniteur à votre ordinateur

Mettez le moniteur et l'ordinateur hors tension avant de procéder au raccordement.

Remarque

Ne touchez pas les broches du connecteur de câble vidéo, car vous risqueriez de les plier.

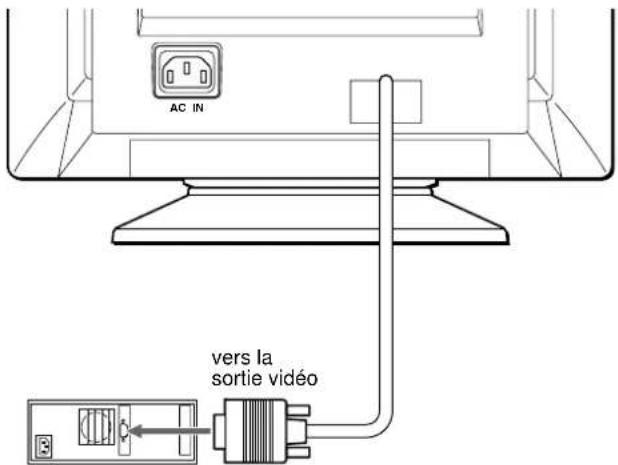

Raccordement à un PC/AT IBM ou à un ordinateur compatible

PC/AT IBM ou ordinateur compatible

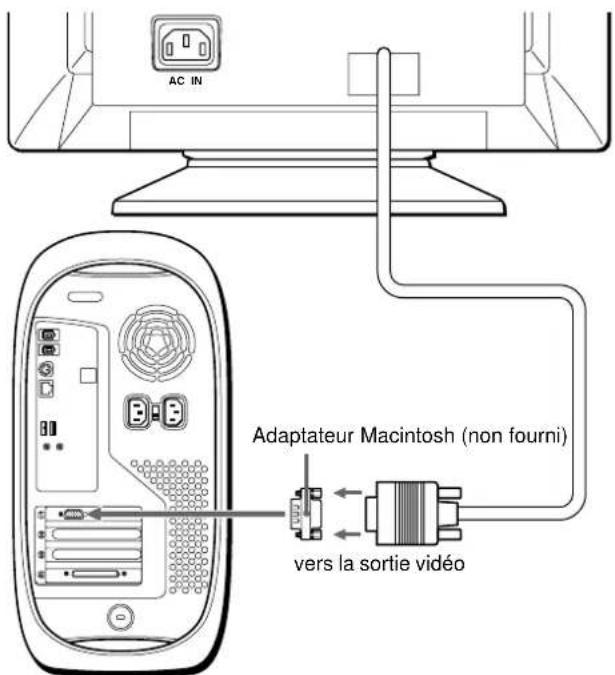

Raccordement à un ordinateur Macintosh ou compatible

Vous avez besoin d'un adaptateur Macintosh (non fourni).

Macintosh ou ordinateur compatible

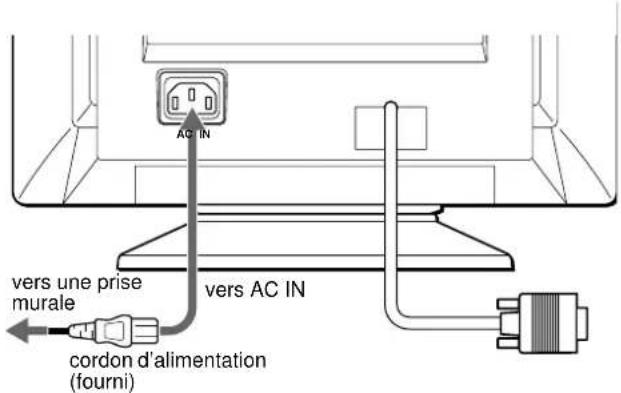

2e étape : Branchez le cordon d'alimentation

Le moniteur et l'ordinateur étant hors tension, branchez d'abord le cordon d'alimentation sur le moniteur et ensuite sur une prise murale.

3e étape : Mettez le moniteur et l'ordinateur sous tension

Mettez d'abord le moniteur sous tension, puis l'ordinateur.

L'installation de votre moniteur est à présent terminée.

Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparaît à l'écran

• Vérifiez si le moniteur est correctement raccordé à l'ordinateur.
• Si l'indication PAS ENTREE VIDEO apparaît à l'écran, vérifiez si la carte graphique de votre ordinateur est complètement introduite dans la fente de bus correcte.
• Si vous remplacez un ancien moniteur par ce modèle et si l'indication HORS PLAGE DE BALAYAGE apparaît à l'écran, rebranchez l'ancien moniteur. Ajustez ensuite la carte graphique de l'ordinateur de façon à ce que la fréquence horizontale soit comprise entre 30 et 70 kHz et la fréquence verticale entre 48 et 120 Hz.

Pour plus d'informations sur les messages affichés à l'écran, reportez-vous à la section "Symptômes et remèdes" à la page 14.

Pour les clients utilisant Windows 95/98

Pour maximiser le potentiel de votre moniteur, installez sur votre ordinateur le nouveau fichier d'informations modèle depuis la disquette Windows Monitor Information Disk.

Ce moniteur est conforme à la norme Plug & Play "VESA DDC". Si votre PC/carte graphique est conforme à la norme DDC, sélectionnez "Plug & Play Monitor (VESA DDC)" ou la désignation de ce moniteur comme type de moniteur dans le "Panneau de configuration" de Windows 95/98. Si votre PC/carte graphique a des difficultés à communiquer avec ce moniteur, chargez la disquette Windows Monitor Information Disk et sélectionnez la désignation de ce moniteur comme type de moniteur.

Pour les clients utilisant Windows NT4.0

L'installation du moniteur sous Windows NT4.0 est différente de Windows 95/98 et n'implique pas la sélection du type de moniteur. Reportez-vous au mode d'emploi de Windows NT4.0 pour plus de détails sur le réglage de la résolution, le taux de régénération et le nombre de couleurs.

Réglage de la résolution du moniteur et du nombre de couleurs

Ajustez la résolution du moniteur et le nombre de couleurs en vous référant au mode d'emploi de votre ordinateur. Le nombre de couleurs peut varier selon l'ordinateur ou toute carte vidéo. Le réglage de la palette de couleurs et le nombre réel de couleurs se présentent comme suit : High Color (16 bit) → 65 536 couleurs

True Color (24 bit) → environ 16,77 millions de couleurs. En mode True Color (24 bits), la vitesse peut être inférieure.

Sélection de la langue d'affichage des menus (LANGUE/INFORMATION)

Les écrans de menu peuvent être affichés en français, anglais, allemand, italien, espagnol, russe et japonais. La sélection par défaut est l'anglais.

1. Appuyez au centre de la manette de commande.

Voir page 9 pour plus d'informations sur l'utilisation de la manette de commande.

2. Déplacez la manette de commande vers le haut ou le bas ↓↑ pour mettre en évidence LANGUE/INFORMATION et appuyez de nouveau au centre de la manette de commande.

3. Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner LANGUE et déplacez vers la gauche ou la droite ←/→ pour sélectionner une langue.

• ENGLISH : Anglais, FRANÇAIS
• DEUTSCH : Allemand, ITALIANO : Italien
• ESPANOL : Espagnol

Pour quitter le menu

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal, puis appuyez de nouveau en sélectionnant QUITTER pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Pour restaurer l'anglais

Appuyez sur la touche RESET pendant que le menu (LANGUE) est affiché à l'écran.

Personnalisation de votre moniteur

Vous pouvez effectuer de multiples réglages sur votre moniteur à l'aide des écrans de menu.

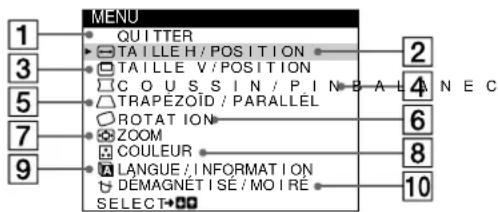

Pilotage par menus

Appuyez au centre de la manette de commande pour afficher le MENU principal à l'écran. Voir page 9 pour plus d'informations sur l'utilisation de la manette de commande.

Utilisez la manette de commande pour sélectionner l'un des menus suivants.

1. QUITTER

Sélectionnez QUITTER pour quitter le menu.

2. TAILLE H/POSITION (page 10)

Sélectionnez le menu TAILLE H/POSITION pour régler la taille horizontale et le centrage de l'image.

3 TAILLE V/POSITION (page 10)

Sélectionnez le menu TAILLE V/POSITION pour régler la taille verticale et le centrage de l'image.

4 COUSSIN/PIN BALANCE (page 10)

Sélectionnez le menu COUSSIN/PIN BALANCE pour régler l'incurvation des côtés de l'image.

5 TRAPÉZOÏD/PARALLÉL (page 10)

Sélectionnez le menu TRAPÉZOÏD/PARALLÉL pour régler l'angle des côtés de l'image.

6 ROTATION (page 11)

Sélectionnez le menu ROTATION pour régler la rotation de l'image.

ROTATION

7 ZOOM (page 11)

Sélectionnez le menu ZOOM pour agrandir ou réduire l'image.

ZOOM

8 COULEUR (page 11)

Sélectionnez le menu COULEUR pour régler la température des couleurs de l'image. Vous pouvez utiliser ce menu pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

COULEUR

9 LANGUE/INFORMATION (pages 7, 15)

Sélectionnez le menu LANGUE/INFORMATION pour choisir la langue d'affichage des menus et afficher la fenêtre d'informations de ce moniteur.

10 DÉMAGNÉTISATION/MOIRÉ (page 12)

Sélectionnez le menu DÉMAGNÉTISATION/MOIRÉ pour démagnétiser l'écran et ajuster le niveau de suppression du moiré.

Utilisation de la manette de commande

1 Affichez le MENU principal.

Appuyez au centre de la manette de commande pour afficher le MENU principal sur l'écran.

2 Sélectionnez le menu que vous pouvez régler.

Mettez en évidence le menu de votre choix en déplaçant la manette de commande vers l'arrière pour monter (↑), vers l'avant pour descendre (↓), et vers la gauche (←) ou la droite (→) pour vous déplacer latéralement.

ARRIÈRE

3 Réglez le menu.

Déplacez la manette de commande vers la gauche (←) ou la droite (→) pour effectuer le réglage.

4 Quittez le menu.

Appuyez une fois au centre de la manette de commande pour revenir au MENU principal, puis appuyez de nouveau en sélectionnant QUITTER pour revenir à la visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout de 30 secondes environ.

Réinitialisation des réglages

Appuyez sur la touche RESET. Voir page 12 pour plus d'informations sur la réinitialisation des réglages.

RESET

Réglage de la luminosité et du contraste

Les réglages de la luminosité et du contraste sont effectués au moyen d'un menu LUMINOSITE/CONTRASTE séparé.

Ces réglages sont enregistrés dans la mémoire pour tous les signaux entrants.

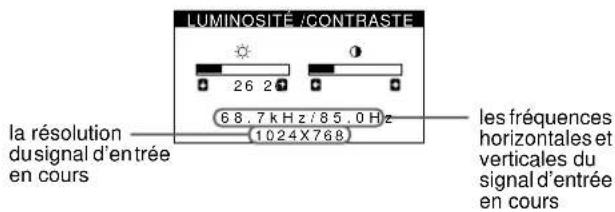

1 Déplacez la manette de commande dans n'importe quel sens.

Le menu LUMINOSITE/CONTRASTE apparaît à l'écran.

Les fréquences horizontales et verticales du signal d'entrée en cours sont affichées dans le menu LUMINOSITE/

CONTRASTE. Si le signal correspond à l'un des modes présélectionnés par défaut de ce moniteur, la résolution s'affiche également.

2 Déplacez la manette de commande vers le haut ou le bas ↓↑ pour régler la luminosité (0), et vers la gauche ou la droite ←/→ pour régler le contraste (1).

Le menu disparaît automatiquement au bout d'environ 3 secondes.

Réglage de la taille horizontale ou du centrage de l'image (TAILLE H/POSITION)

Ces réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande vers le haut ou le bas ↓↑ pour mettre en évidence TAILLE H/POSITION et appuyez de nouveau au centre de la manette de commande. Le menu TAILLE H/POSITION apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage.

Sélectionnez Pour
TAILLE H	régler la taille horizontally
POSITION H	régler le centrage horizontal

Réglage de la taille verticale ou du centrage de l'image (TAILLE V/POSITION)

Ces réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour mettre en évidence TAILLE V/POSITION et appuyez de nouveau au centre de la manette de commande. Le menu TAILLE V/POSITION apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage.

Sélectionnez Pour
†TAILLE V	régler la taille verticale
☐ POSITION V	régler le centrage vertical

Réglage de l'incursion des côtés de l'image (COUSSIN/PIN BALANCE)

Ces réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour mettre en évidence COUSSIN/PIN BALANCE et appuyez de nouveau au centre de la manette de commande. Le menu COUSSIN/PIN BALANCE apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage.

Sélectionnez Pour
□ COUSSIN	çlargir ou rétrécir les côts de l'image
□ PIN BALANCE	décaler les côts de l'image vers la gauche ou la droite

Réglage de l'angle des côtés de l'image (TRAPÉZOÏD/PARALLÉLOGRAMME)

Ces réglages sont enregistrés dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour mettre en évidence TRAPÉZOÏD/PARALLÉLOGRAMME et appuyez de nouveau au centre de la manette de commande. Le menu TRAPÉZOÏD/PARALLÉLOGRAMME apparaît à l'écran. 3 Déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ pour sélectionner le paramètre de réglage voulu. Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ pour exécuter le réglage.

Sélectionnez Pour
☐ TRAPÉZOïD	régler la largeur de l'image dans le haut de l'écran
☐ PARALLÉL	décaler l'image vers la gauche ou la droite dans le haut de l'écran

Réglage de la rotation de l'image (ROTATION)

Ce réglage est enregistré dans la mémoire pour tous les signaux d'entrée.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour mettre en évidence ROTATION et appuyez de nouveau au centre de la manette de commande. Le menu ROTATION apparaît à l'écran. 3 Déplacez la manette de commande vers la gauche ou la droite ←/→ pour faire pivoter l'image.

Agrandir ou réduire l'image (ZOOM)

Ce réglage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2 Déplacez la manette de commande vers le haut ou le bas ↓↑ pour mettre en évidence ZOOM et appuyez de nouveau au centre de la manette de commande. Le menu ZOOM apparaît à l'écran. 3 Déplacez la manette de commande vers la gauche ou la droite ←/→ pour agrandir ou réduire l'image.

Remarque

Le réglage s'arrête lorsque la plage de réglage horizontal ou vertical atteint sa valeur limite maximale ou minimale.

Réglage de la couleur de l'image (COULEUR)

Les réglages COULEUR permettent de régler la température de couleur de l'image en changeant le niveau de couleur du champ de couleur blanc. Les couleurs apparaissent rougeâtres lorsque la température est BASSE et bleuâtres lorsqu'elle est élevée. Ce réglage est pratique pour faire correspondre les couleurs du moniteur aux couleurs d'une image imprimée.

Ce réglage est enregistré dans la mémoire pour tous les signaux d'entrée.

1. Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2. Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour mettre en évidence COULEUR et appuyez de nouveau au centre de la manette de commande.

Le menu COULEUR apparaît à l'écran.

3. Déplacez la manette de commande vers la gauche ou la droite ←/→ pour sélectionner une température de couleur.

Les températures de couleur présélectionnées sont 5000K, 6500K et 9300K. Comme le réglage par défaut est 9300K, les blancs passent d'une nuance bleuâtre à une nuance rougeâtre lorsque la température est abaissée de 6500K à 5000K.

4. Si nécessaire, affinez la température de couleur.

Déplacez d'abord la manette de commande vers la gauche ou la droite ←/→ pour sélectionner USER. Déplacez ensuite la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner R (rouge), G (vert) ou B (bleu) et déplacez vers la gauche ou la droite ←/→ pour effectuer le réglage.

Si vous procédez au réglage précis de la température des couleurs, le nouveau réglage des couleurs est mémorisé et rappelé chaque fois que vous sélectionnez USER.

Réglages supplémentaires (DÉMAGNÉTISÉ/MOIRÉ)

Vous pouvez dégausser (démagnétiser) manuellement le moniteur et ajuster le niveau de suppression du moiré.

1. Appuyez au centre de la manette de commande. Le MENU principal apparaît à l'écran. 2. Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour mettre en évidence DÉMAGNÉTISÉ/MOIRÉ et appuyez de nouveau au centre de la manette de commande. Le menu DÉMAGNÉTISÉ/MOIRÉ apparaît à l'écran. 3. Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner le paramètre de réglage voulu. Procédez au réglage du paramètre sélectionné en suivant les instructions ci-dessous.

Démagnétisation de l'écran

L'écran du moniteur est automatiquement démagnétisé à la mise sous tension. Pour démagnétiser manuellement l'écran, déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ afin de sélectionner (DÉMAGNÉTISÉ). Déplacez ensuite la manette de commande vers la droite →. L'écran est démagnétisé pendant environ 5 secondes. Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats.

Réglage du moiré*

Si des motifs elliptiques ou ondulés apparaissent sur l'écran, réglez le niveau de suppression du moiré. Pour régler le niveau de suppression du moiré, déplacez d'abord la manette de commande vers le haut ou le bas ↓↑ afin de sélectionner (ADAPTE MOIRÉ). Déplacez ensuite la manette de commande vers la gauche ou la droite ←/→ jusqu'à ce que l'effet de moiré soit minimal.

• L'effet de moiré est un type d'interférence naturelle qui produit de légères lignes ondulées sur l'écran. Il peut résulter d'une interférence entre le motif de l'image à l'écran et la disposition des points du moniteur.

Exemple de moiré

Réinitialisation des réglages

Ce moniteur offre trois méthodes de réinitialisation. Utilisez la touche RESET pour réinitialiser les réglages.

RESET

Réinitialisation d'un seul paramètre de réglage

Utilisez la manette de commande pour sélectionner le paramètre de réglage que vous pouvez réinitialiser et appuyez sur la touche RESET.

Réinitialisation de toutes les données de réglage pour le signal d'entrée en cours

Appuyez sur la touche RESET lorsqu'aucun menu n'est affiché à l'écran.

Attention : les paramètres suivants ne sont pas réinitialisés par cette méthode :

• langue d'affichage des menus (page 7)
• rotation de l'image (page 11)

Réinitialisation de toutes les données de réglage pour tous les signaux d'entrée

Maintenez la touche RESET enfoncée pendant au moins deux secondes.

Attention : le paramètre suivant ne peut pas être réinitialisé selon cette méthode :

• réglages utilisateur du menu couleur (page 11)

Caractéristiques techniques

Modes prédéfinis et utilisateur

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes prédéfinis qui sont enregistrés dans la mémoire du moniteur, de manière à offrir une image de haute qualité au centre de l'écran. (Voir l'annexe pour une liste des modes prédéfinis.) Pour les signaux d'entrée qui ne correspondent pas à l'un des modes prédéfinis, la technologie Multiscan numérique intégrée dans ce moniteur fait en sorte qu'une image claire apparaisse à l'écran pour toutes les synchronisations dans la plage de fréquences du moniteur (horizontale : 30 à 70 kHz ; verticale : 48 à 120 Hz). Lorsque l'image est réalisée, les données de réglage sont mémorisées comme un mode utilisateur et sont rappelées automatiquement chaque fois que le même signal d'entrée est reçu.

Remarque à l'intention des utilisateurs de Windows

Vérifiez le mode d'emploi de votre carte vidéo ou le programme fourni avec la carte graphique et sélectionnez le taux de régénération le plus élevé de manière à maximiser les performances du moniteur.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou à une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie en trois étapes comme indiqué ci-dessous.

Mode d'alimentation	Consommation d'énergie	L'indicateur (alimentation)
fonctionnement normal	≤ 95 W vert
1 veille	≤ 15 W vert et orange en alternance
2 interruption (sommeil)*	≤ 15 W vert et orange en alternance
3 inactif** (sommeil profond)*	≤ 5 W orange
hors tension 0 W désactivement

• "Sommeil" et "sommeil profond" sont des modes d'économie d'énergie définis par l'Environmental Protection Agency. ** Lorsque l'ordinateur passe en mode "inactif", le signal d'entrée est coupé et l'indication PAS D'ENTRÉE VIDÉO apparaît à l'écran. Au bout de 20 secondes, le moniteur passe en mode d'économie d'énergie.

Dépannage

Consultez cette section avant de faire appel au service d'assistance technique.

Si une fine ligne apparaît à l'écran (fil d'amortissement)

La ligne que vous apercevez sur votre écran est une caractéristique normale du moniteur Trinitron et ne constitue donc pas un dysfonctionnement. Il s'agit de l'ombre du fil d'amortissement employé pour stabiliser la grille d'ouverture, qui est le plus facilement visible lorsque l'arrière-plan de l'écran est clair (généralement blanc). La grille d'ouverture est l'élément essentiel qui rend les tubes image Trinitron uniques en permettant le passage d'une plus grande quantité de lumière vers l'écran, ce qui garantit une image plus lumineuse et plus finement détaillée.

Messages affichés à l'écran

Lorsqu'une anomalie du signal d'entrée est détectée, l'un des messages suivants apparaît à l'écran. Pour remédier au problème, voir "Symptômes et remèdes" à la page 14.

Condition du signal d'entrée : HORS PLAGE DE BALAYAGE

indique que le signal d'entrée n'est pas supporté par les spécifications du moniteur.

PAS ENTRÉE VIDÉO

indique qu'aucun signal n'est entré sur le moniteur.

Symptômes et remèdes

Si le problème est provoqué par l'ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d'emploi de l'appareil raccordé. Utilisez la fonction d'autodiagnostic (page 16) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.

Symptôme Vérifiez
Pas d'image
Si l'indicateur (1) (alimentation) ne s'allume pas	Vérifiez si le cordon d'alimentation est correctement branché.Vérifiez si le commutateur (2) (alimentation) est régé sur la position "on".
Si le message PAS ENTREEVIDEO apparait à l'écran ou si l'indicateur (3) (alimentation) est orange ou clignote alternativement en vert et en orange	Vérifiez si le cable de signal video est correctement branché et si les fiches sont fermement enfoncées dans leurs prises respectives (page 6).Vérifiez si les broches du connecteur d'entrée video HD15 ne sont pas faussées ou enfoncées.Problèmes causés par l'ordinateur ou tout autre apparéil raccordéL'ordinateur est en mode d'économic d'énergie. Essayez d'appuyer sur une touche du clavier de l'ordinateur.Vérifiez si le commutateur d'alimentation de l'ordinateur est sur "on".Vérifiez si la carte graphique est complètement enforcée dans la fente de bus appropriée.
Si le message HORS PLAGE DE BALAYAGE apparait à l'écran	Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez si la plage de fréquence video correspond aux specifications du moniteur. Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et ajustez la plage de fréquence comme suit.Horizontale: 30 à 70 kHzVerticale: 48 à 120 Hz
Si aucun message ne s'affiche et si l'indicateur (4) (alimentation) est vert ou clignote en orange	Activez la fonction d'autodiagnostic (page 16).
Si vous utilise Windows 95/98 • Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l'ancien moniteur et procédez comme suit. Installez la disjette Windows Monitor Information Disk (page 7) et sélectionnez ce monitur ("CPD-E100") parmi les moniturs Sony dans l'écran de sélection de moniteur de Windows 95/98.
Si vous utilise un système Macintosh	Vérifiez si l'adaptateur Macintosh (non fourni) et le cable de signal video sont correctement raccordés (page 6).
L'image scintille, sautille, oscille ou est brouillée	Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes fluorescentes ou des télévisurs.Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximé du moniteur.Branchez le monitaur sur une autre prise secteur, de préférence raccordée à un autre circuit.Faites pivotier le moniteur de 90° vers la gauche ou la droite.Problèmes causés par l'ordinateur ou tout autre apparéil raccordéVérifiez le réglage adéquat pour le moniteur dans le mode d'emploi de votre carte graphique.Assurez-vous que le mode graphique (VESA, Macintosh 16" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur (Appendix). Meme si la fréquence est comprise dans la plage adéquate, il arrive que certaines cartes video的前提tant une impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de façon à obtenir laICAelle image possible.
L'image est floue • Ajustez la luminosité et le contraste (page 9).Démagnetisé le monitueur* (page 12).Séléctionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 12).
Des images fantômes apparaissent	• N'utilisç pas de prolongateursurs de cable video et/ou de boîtiers de commutation video. • Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L'image n'est pas centrée ou de taille incorrecte	• Ajustez la taille ou le centrage (page 10) de l'image. Attention que certains modes video ne replissant pas l'écran jusqu'àux bords.
Les bords de l'image sont incurvés	• Sélectionnez COUSSIN/PIN BALANCE, TRAPÉZOïD/PARALLÉL ou ROTATION et réglez la forme et la rotation de l'image (pages 10, 11).
Un motif ondulatoire ou elliptique (moiré) est visible	• Sélectionnez ADAPTE MOIRÉ et réglez le niveau de suppression de moiré (page 12). ■Problèmes causés par l'ordinaireur ou tout autre apparéil raccordé • Changez le motif de votre bureau.
Les couleurs ne sont pas uniformes	• Démagnétiscz le moniteur* (page 12). Si vous placez à côté du moniteur un apparéil qui génére un champ magnétique, comme un haut-parleur, ou si vous changez l'orientation du monitueur, il se peut que les couleurs perdent leur uniformité.
Le blanc n'est pas blanc	• Ajustez la température de couleur (page 11).
UnSouffle est audible juste après la mise sous tension	• C'est le son provoqué par le cycle de démagnetisation automatique. Lorsque le monitueur est mis sous tension, il est automatiquement démagnetisé pendant cinq secondes.

• Si un second cycle de démagnétisation s'avère nécessaire, laissez s'écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de souffle peut se faire entendre, mais il ne s'agit pas d'un dysfonctionnement.

Affichage de la désignation, du numéro de série et de la date de fabrication du moniteur (INFORMATION)

1. Appuyez au centre de la manette de commande.

Le MENU principal apparaît à l'écran.

2. Déplacez la manette de commande vers le haut ou le bas (↑/↓) pour mettre en évidence LANGUE/INFORMATION et appuyez de nouveau au centre de la manette de commande.

Le menu LANGUE/INFORMATION apparaît à l'écran.

3 Déplacez la manette de commande vers le haut ou le bas ↓/↑ pour sélectionner (INFORMATION).

Cette fenêtre d'information sur le moniteur apparaît à l'écran.

Exemple

Si le problème persiste, appelez notre revendeur Sony agréé et fournissez-lui les informations suivantes.

• Désignation du cadre : CPD-E100
• Numéro de série
• Marque et spécifications de votre ordinateur et de votre carte graphique.

Fonction d'autodiagnostic

Ce moniteur est doté d'une fonction d'autodiagnostic. S'il y a un problème avec votre moniteur ou ordinateur, l'écran devient blanc et l'indicateur (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur (alimentation) s'allume en orange, c'est que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier.

L'indicateur (alimentation)

Si l'indicateur (alimentation) est allumé en vert

1 Débranchez le câble d'entrée vidéo ou mettez l'ordinateur raccordé hors tension. 2 Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors et sous tension. 3 Déplacez la manette de commande vers la droite ⇒ pendant 2 secondes avant que le moniteur passe en mode d'économie d'énergie.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c'est que le moniteur fonctionne correctement. Rebranchez le câble d'entrée vidéo et vérifiez l'état de votre ordinateur.

Si les barres de couleur n'apparaissent pas, c'est probablement parce qu'une anomalie s'est produite au niveau du moniteur. Informez notre revendeur Sony agréé de l'état du moniteur.

Si l'indicateur (alimentation) clignote en orange

Appuyez deux fois sur la touche (alimentation) pour mettre le moniteur hors tension puis sous tension.

Si l'indicateur (alimentation) s'allume en vert, c'est que le moniteur fonctionne correctement.

Si l'indicateur (alimentation) clignote toujours, il est probable qu'il y ait une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements orangés de l'indicateur (alimentation) et informez votre revendeur Sony agréé de l'état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte vidéo.

Spécifications

Tube cathodique : Pas d'ouverture de grille de 0,24 mm (central)

15 pouces mesurés en diagonale

Déflexion de 90 degrés

Taille de l'image affichée : Approx. 285 × 214 mm (l/h)

(11 1/4 × 8 1/2 pouces)

Zone de visualisation de 14,0"

Résolution

Maximum : Horizontale : 1280 points

Verticale : 1024 lignes

Recommandée : Horizontale : 800 points

Verticale : 600 lignes

Zone d'image standard : environ 270 x 202 mm (l/h)

(10 3/4 x 8 pouces)

Fréquence de déflexion* : horizontale : 30 à 70 kHz

verticale : 48 à 120 Hz

Tension/courant d'entrée CA

100 à 240 V, 50 - 60 Hz,

1,6-0,8 A

Accessoires fournis : voir page 6

• Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être supérieure à 1,0 μs.
• La largeur de suppression horizontale doit être supérieure à 3,6 μs.
• La largeur de suppression verticale doit être supérieure à 500 μs.

La conception et les spécifications sont sujettes à modifications sans préavis.

Indices

Précautions 4
