CPDL181A - Autres accessoires informatique SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	Sony
Modèle	CPDL181A
Taille de l'écran	18,1 pouces (46 cm)
Type de panneau	a-Si TFT Active Matrix
Résolution maximale	1280 x 1024 pixels
Fréquence horizontale	30 - 92 kHz
Fréquence verticale	48 - 85 Hz
Consommation électrique (normal)	≤ 65 W (avec adaptateur ≤ 75 W)
Dimensions (avec support)	468 x 422 x 207,5 mm
Dimensions (sans support)	468 x 354,5 x 95 mm
Poids (avec support)	Environ 9 kg
Alimentation	Adaptateur secteur AC-L181A : entrée 100-240 V CA, 50-60 Hz ; sortie 20 V CC, 5 A
Connecteurs d'entrée	2 x HD15 (VGA)
Fonction d'économie d'énergie	VESA DPMS, ENERGY STAR, NUTEK
Températures de couleur réglables	9300K, 6500K, 5000K
Langues d'affichage des menus	Anglais, français, allemand, espagnol, italien, japonais
Réglages automatiques	Réglage automatique de l'image (touche AUTO)
Entretien	Chiffon doux légèrement imprégné de détergent neutre ; ne pas utiliser de solvants
Sécurité	Assurer une circulation d'air suffisante ; éviter les sources de chaleur et d'humidité
Accessoires fournis	Cordon d'alimentation, adaptateur secteur, câble signal vidéo HD15, adaptateur Macintosh, disquettes d'utilitaire, couvercle arrière, carte de garantie, mode d'emploi

FOIRE AUX QUESTIONS - CPDL181A SONY

Comment régler automatiquement l'image sur le Sony CPDL181A ?

Appuyez sur la touche AUTO du panneau avant. Le moniteur ajuste automatiquement la phase, l'horloge et la position de l'image en fonction du signal d'entrée.

Que faire si l'image est floue ou scintille après le réglage automatique ?

Effectuez un réglage manuel en utilisant les menus HORLOGE et PHASE. Lancez le logiciel utilitaire fourni (Utility Disk) pour afficher une mire de test, puis ajustez jusqu'à obtenir une image nette.

Comment changer la langue d'affichage des menus ?

Appuyez sur MENU, sélectionnez LANGUAGE avec les touches fléchées, puis choisissez la langue souhaitée (français, anglais, etc.) et confirmez avec MENU.

Le moniteur ne s'allume pas, que vérifier ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise et à l'adaptateur secteur, que l'adaptateur est connecté au moniteur, et que l'interrupteur d'alimentation est en position ON.

Comment régler la position de l'image si elle n'est pas centrée ?

Utilisez le menu CENTRAGE : appuyez sur MENU, sélectionnez CENTRAGE, puis ajustez les positions horizontale (H) et verticale (V) avec les touches + et -.

Que signifie le message 'HORS PLAGE DE BALAYAGE' ?

Le signal d'entrée a une fréquence horizontale ou verticale en dehors des spécifications du moniteur (fh: 30-92 kHz, fv: 48-85 Hz). Ajustez la résolution et le taux de rafraîchissement de votre ordinateur.

Comment activer le mode d'économie d'énergie ?

Dans le menu OPTION, réglez ECONOMIE TEMPO sur la durée souhaitée (ex: 5 minutes). Le moniteur passe en veille après cette inactivité, réduisant la consommation à ≤1 W.

Comment nettoyer l'écran LCD du Sony CPDL181A ?

Utilisez un chiffon doux légèrement humide (eau ou détergent neutre). N'utilisez jamais d'alcool, de benzine ou de produits abrasifs. Ne grattez pas l'écran avec des objets pointus.

Comment verrouiller les touches du panneau avant ?

Allez dans le menu OPTION, sélectionnez VERROU REGLAGES et choisissez VERR avec la touche -. Pour déverrouiller, sélectionnez DEVERR.

Comment réinitialiser les réglages aux valeurs d'usine ?

Dans le menu OPTION, sélectionnez REGLAGE D'USINE et appuyez sur la touche +. Tous les paramètres (sauf la langue) sont réinitialisés.

MODE D'EMPLOI CPDL181A SONY

Ce produit est conforme aux normes du Swedish National Council for Metrology de décembre 1990 (MPR II) en ce qui concerne les fréquences très basses (VLF) et extrémement basses (ELF).

Hinweis

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet apparéil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et replissant les conditions suivantes:

SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3·18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

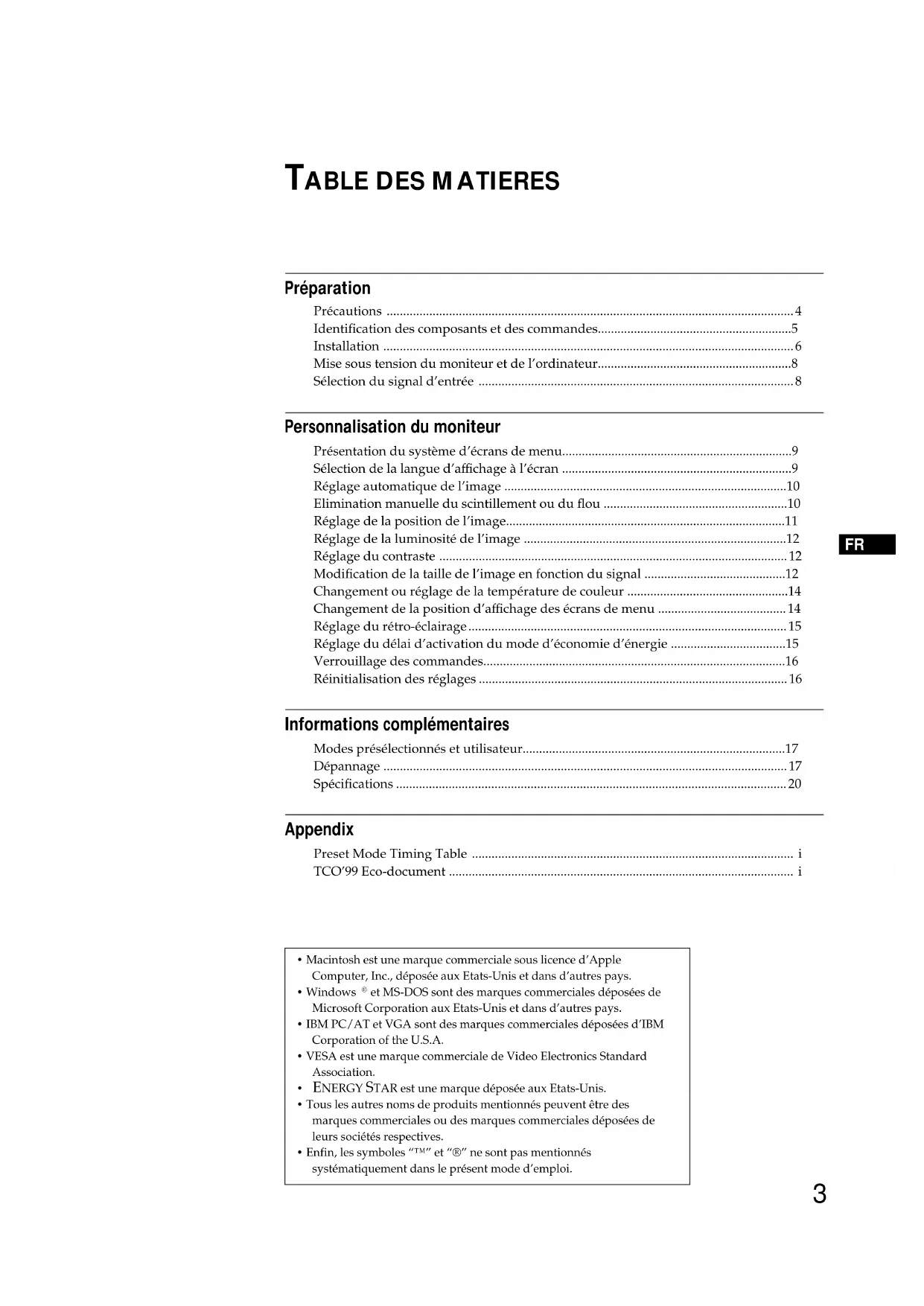

Precautions 4
Identification des composants et des commandes 5
Installation 6
Mise sous tension du moniteur et de l'ordinateur. 8
Selection du signal d'entrée 8

Personnalisation du moniteur

Présentation du système d'écrans de menu. 9
Selection de la langue d'affichage à l'écran 9
Réglage automatique de l'image 10

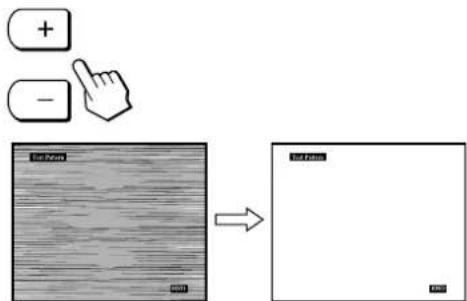

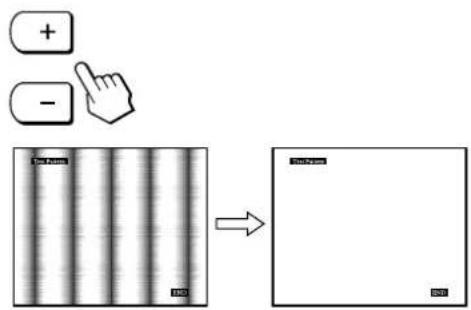

Elimination manuelle du scintillement ou du flou 10
Réglage de la position de l'image. 11
Réglage de la luminosité de l'image 12
Réglage du contraste 12
Modification de la taille de l'image en fonction du signal 12
Changement ou réglage de la température de couleur 14
Changement de la position d'affichage des écrans de menu 14
Réglage du retro-éclairage 15
Réglage du début d'activation du mode d'économie d'énergie 15
Verrouillage des commandes. 16
Réinitialisation des réglages 16

Informations complémentaires

Modes présélectionnés et utilisateur. 17
Dépannage 17
Specifications 20

Appendix

Preset Mode Timing Table
TCO'99 Eco-document

• Macintosh est une marque commerciale sous licence d'Apple Computer, Inc., déposée aux États-Unis et dans d'autres pay
• Windows ^ et MS-DOS sont des marques commerciales déposées de Microsoft Corporation aux États-Unis et dans d'autres pays.
• IBM PC/AT et VGA sont des marques commerciales déposées d'IBM Corporation of the U.S.A.
• VESA est une marque commerciale de Video Electronics Standard Association.
• ENERGY STAR est une marque déposée aux États-Unis.
• Tous les autres noms de produits mentionnés peuvent être des marques commerciales ou des marques commerciales déposées de leurs sociétés respectives.
• Enfin, les symboles "TM" et "®" ne sont pas mentionné systématiquement dans le présence mode d'emploi.

Précautions

Installation

Assurez une circulation d'air adequate afin d'éviter toute surchauffe interne. Ne placez pas l'appareil sur des surfaces textiles (tapis, couvertures, etc.) ni à proximé de tissus (rideaux, draperies) qui risquent d'obstruer les orifices de ventilation.
- N'installez pas l'appareil à proximé de sources de chaleur telles que des radiateurs ou des conduits d'air chaud et ne le soumettez pas au rayonnement direct du soleil, à de la poussière ou à de l'humidité en excès, ni à des vibrations mécaniques ou à des chocs.
- Ne placez pas le moniteur à proximate d'appareils générant un champ magnétique comme un convertisseur ou des lignes à haute tension.

Manipulation de I'ecran LCD

• Despointslumineux(rouges,bleusouverts)peuvent appararaitre surI'écran LCD. Ilnes'agit pasd'un dysfonctionnement.L'écranLCDest fabriqué en faisant appel à des technologies de haute précision et plus de 99,99% des éléments d'images sont intacts. Il est cependant possible quecertains éléments d'image n'apparaissent pas ou quecertains éléments d'image apparaisent de maniereconstante.
• Ne laïsez pas l'écran LCD orienté vers le soleil, car vous risqueries de lui cause des dommages. Prenez donc garde lorsque vous placez le moniteur à côte d'une fenêtre.
• N'appuyez pas et n'eraflez pas l'écran LCD. Ne posez pas d'objets lourds sur l'écran LCD. Cela risque d'alterer l'uniformité de l'écran.
• Si le moniteur est employé dans un endroit froid, il se peut qu'une image résiduelle apparaisse à l'écran. Il ne s'agit pas d'un dysfonctionnement. Lorsque le monitateur se sera échauffé, l'écran reviendra à la normale.
• Si une image fixe reste affichée longtemps, il est possible qu'une image résiduelle apparaisse. Cette image résiduelle disparaître au bout d'un certain temps.
  L'écran et le chassis s'échauffent en cours de fonctionnement. Il ne s'agit pas d'un dysfonctionnement.

A propos du tube fluorescent

Un tube fluorescent spécial sert de source lumineuse pour ce moniteur. Si l'écran LCD s'assombrit, devient instable ou ne se met pas sous tension, consultez votre revendeur Sony.

Entretien

• Nettoyez le chassin, le panneau et les commandes à l'aide d'un chiffon doux légerement improugné d'une solution détergente neutre. N'utiliseaucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• N'eraflez pas, ne touchez pas et ne tapotez pas l'écran avec un ustensile acéré ou abrasif comme un stylo à bille ou un tournevis. Vous risquez sinon de rayer le tube image.
• Nettoyez l'écran avec un chiffon doux. Si vous employez un liquide de nettoyage pour vitres, n'utilise aucun type de nettoyant contenant une solution antistatique ou des additifs similaires, car vous risqueriez de rayer le revêtement de l'écran.

Transport

• Pour transporter ce moniteur, saisissez fermement le bas de l'écran des deux mains. En laissant tomber le moniteur, vous risquez de vous blesser ou d'endommager le moniteur.
• Pour transporter l'appareil en vue d'une réparation ou de son expédition, remballez-le dans le carton et les matériaux de conditionnement d'origine.

Avertissement sur le raccordement à la source d'alimentation

• Utilisez un cordon d'alimentation approprié à votre source d'alimentation (secteur) locale. Pour les clientsaux Etats-Unis

Si vous n'utilise pas le cable approprié, ce monitateur ne sera pas conforme à la reglementation FCC en vigueur. Pour les clients au Royaume-Uni

Si vous employez le monitreur au Royaume-Uni, utilisez le cable et la fiche prevus pour le Royaume-Uni (UK).

Exemples de fiches

pour 100 à 120 V CA pour 200 à 240 V CA

pour 240 V CA
uniquement

La prise d'alimentation (secteur) doit se couver à proximate de l'appareil et être aisément accessible.

Elimination du moniteur

• N'éliminez pas ce moniteur avec les déchets ordinaires.
  Ne jetez pas ce moniteur avec les ordures menagères.
• Le tube fluorescent contient du mercure. Eliminez ce moniteur conformément aux reglementations des autorités sanitaires locales.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

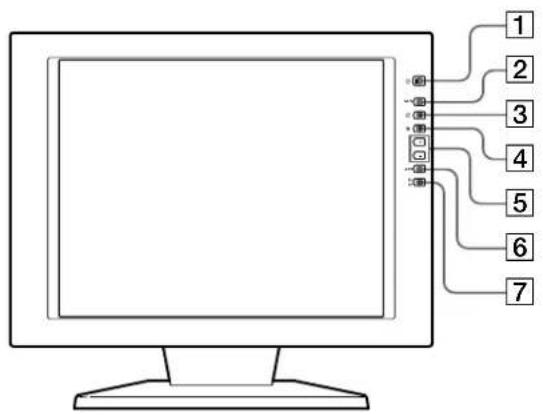

Avant

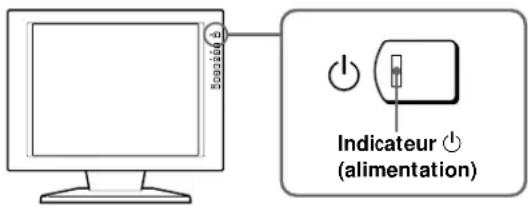

1 Commutateur et indicateur (alimentation) (pages 8, 17)

Mise sous ou hors tension du moniteur.

L'indicateur s'allume en vert lorsque le moniteur est sous tension. Il clignote en vert et en orange ou s'allume en orange lorsque le moniteur se trouve en mode d'économie d'énergie.

2 Touche MENU (pages 9-16, 19)

Affichage de I'ecran MENU (ecrans de menu).

3 Touche (luminosite) (↑) (pages 9-16)

Réglage de la luminosite de l'image.

Sert de touche pour selectionner des parametes de menu.

4 Touche (contraste) (↓) (pages 9-16)

Réglage du contraste de l'image.

Sert de touche pour selectionner des parametes de menu.

5 Touches + / - (réglage) (pages 11-16)

Réglage des paramètres de menu sélectionnés.

6 Touche AUTO (page 10)

Lorsque le signal de I'ordinateur est affiché sur ce moniteur, appuyez sur la touche AUTO pour ajuster automatiquement l'image à I'ordinateur.

Appuyez également sur cette touche si l'image n'est pas centree ou si elle est trouble.

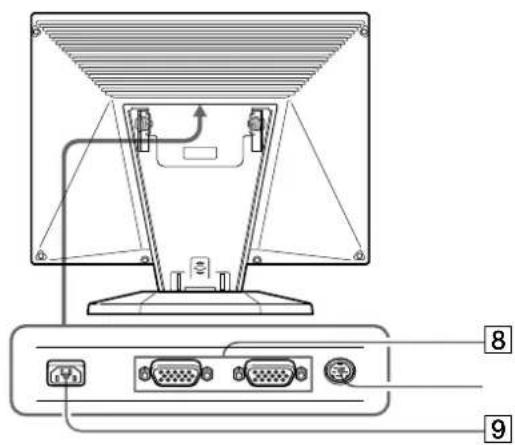

Arrière

7 Commutateur d'entrée et indicateur 一 1 ,2 (page 8)

Selectionne le signal d'entree de 1 ou 2. Chaque fois que vous appuyez sur cette touche, l'entree alterne et I'indicateur correspondant s'allume.

8 Connecteurs d'entrée 1 / 2 (HD15) (pages 6, 8)

Entrée des signaux video RGB analogiques (0,714 Vcc, positif) et des signaux SYNC.

9 Connecteur DC IN (page 6)

Fournit l'alimentation en CC au moniteur a partir de l'adaptateur secteur.

• Ce connecteur est uniquement employé par le personnel de service. Ne raccordez rien d'autre à cette prise.

Installation

Avant d'utiliser ce moniteur, vérifie si vous avez bien recu les accessoires suivants :

Moniteur LCD (1)
Couvercle arrirée (1)
Cordon d'alimentation (1)
Adaptateur secteur (1)
Cable de signal video HD15 (1)
Adaptateur Macintosh (1)
- Windows Monitor Information Disk/Utility Disk (1)
- Macintosh Utility Disk (1)
- Carte de garantie (1)
- Ce mode d'emploi (1)

1re étape : Raccordez le moniteur à l'ordinateur

Eteignez le moniteur et l'ordinateur avant d'effectuer le raccordement.

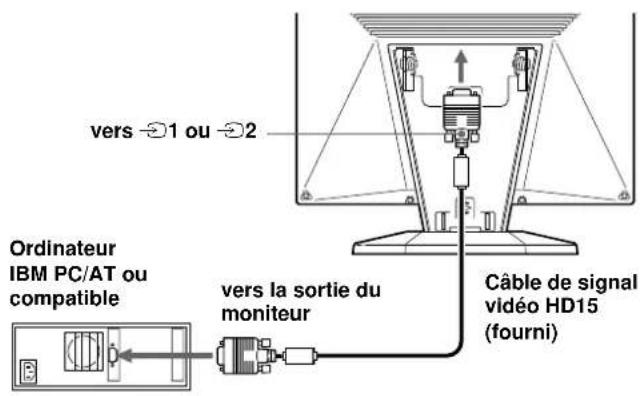

Raccordement à un ordinateur IBM PC/AT ou compatible

Si vous PC n'est pas compatible Plug & Play (DDC2B et DDC2Bi)

Ce moniteur utilise la broche n^9 du connecteur de signal video pour la compatibilité Plug & Play (DDC2B et DDC2Bi). Reportez-vous à la page 20 pour connaître l'emplacement de la broche n^9 .

• Si vous ordinateur accepte la broche n° 9, utilisez le cable de signal video HD15 foumi.
• Si vous ordinateur n'accepte pas la broche n^9 , demandez conseil auprès de votre distributeur pour obtenir l'adaptateur HD15.

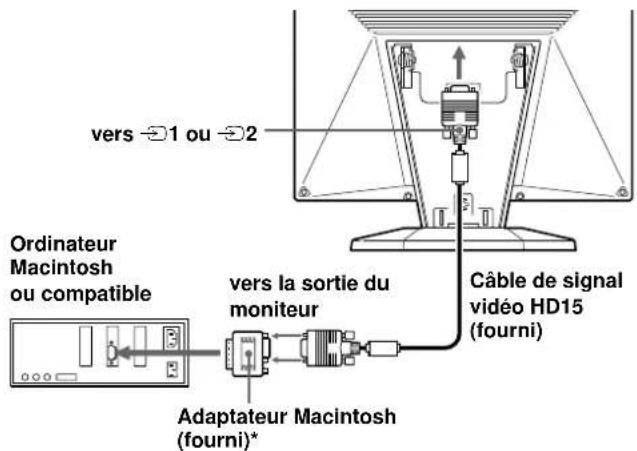

Raccordement à un ordinateur Macintosh

Utilizez l'adaptateur Macintosh fourni.

• Raccordez l'adaptateur Macintosh fourni à l'ordinateur avant de brancher le cable. Cet adaptateur est compatible avec les ordinateurs Macintosh LC, Performa, Quadra, Power Macintosh et Power Macintosh G3 (vendus avant janvier 1999). Si vous raccordez un ordinateur Power Macintosh G3 vendu après janvier 1999, vous doivent utiliser un autre type d'adaptateur (non fourni). Les ordinateurs Macintosh II et certaines ancienne versions de PowerBook peuvent nécessiter un adaptateur doté de microcommutateurs (non fourni).

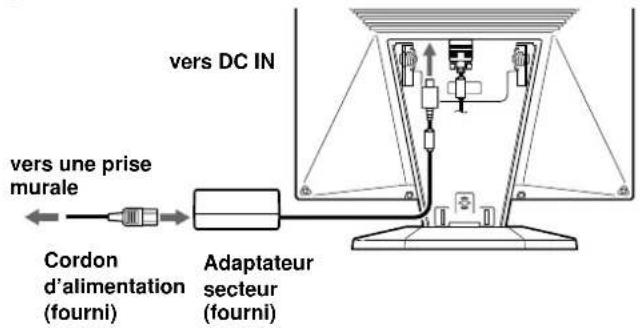

2e étape : Branchez le cordon d'alimentation

Lorsque le moniteur et l'ordinateur sont eteints, branchez une extrémité du cordon d'alimentation dans l'adaptateur secteur, puis l'adaptateur secteur au moniteur. Ensuite, raccordez l'autre extrémité du cordon d'alimentation à une prise de courant.

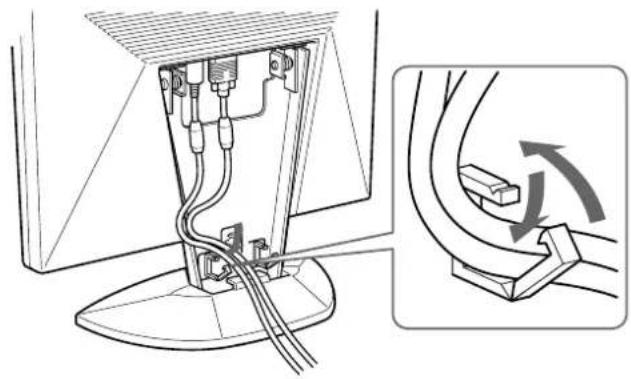

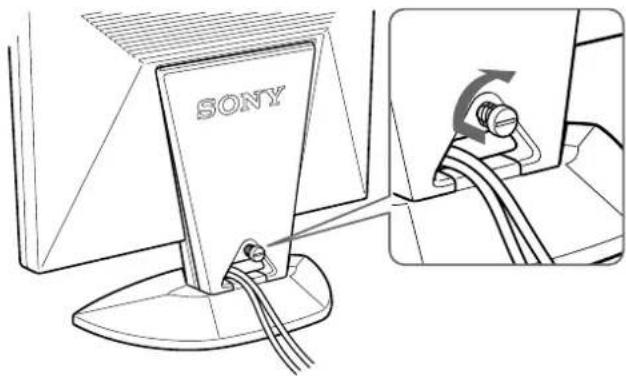

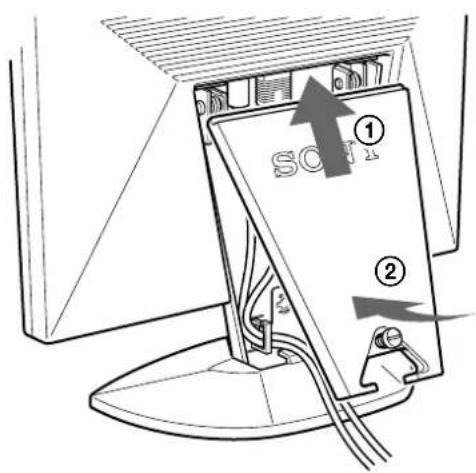

3e étape: Fixation du couvercle arrêté

Lorsque vous avez raccordé l'ordinateur et le cordon d'alimentation, installez le couvercle arrêté fourni. Maintenez l'écran bien verticalément lorsque vous fixez le couvercle arrêté.

1 Accrochez cabled ordinateuret lecordon d'alimentation.

2 Appuyez le dessus du couvercle arriere contre le dessus de la partie permettant d'attacherle couvercle,uisengagezle couvercle arriere.

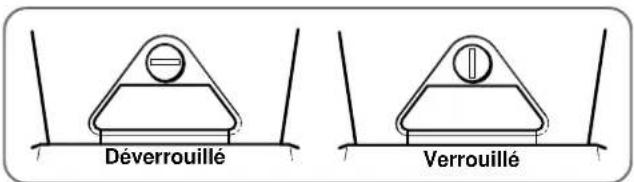

3 Tournezlavis pour fixerle couverclearriere.

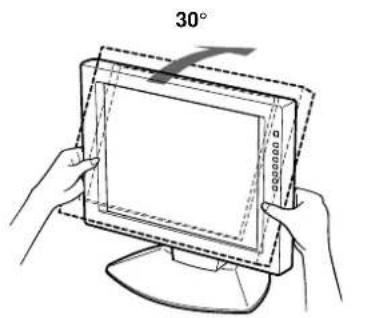

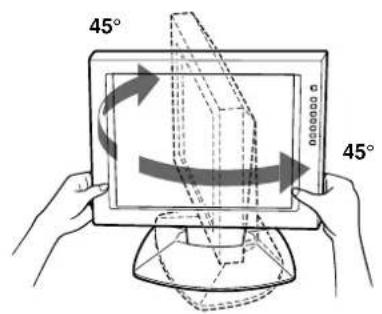

Inclinaison du moniteur

FR

La fonction d'inclinaison vous permet d'ajuster le monitateur de 30^ vers le haut et de 45^ vers la gauche ou la droite.

Vous obtiendrez les mêleurs résultats en inclinant l'écran de 5^ ou plus vers le haut.

Pour faire pivoter le monieur, saisissez-le des deux mains par le bas comme illustré ci-dessous.

Mise sous tension du moniteur et de l'ordinateur

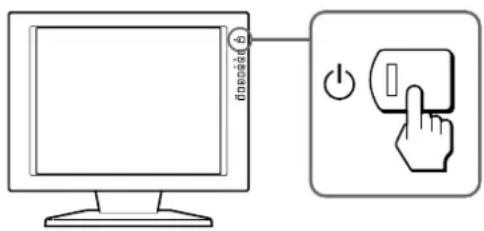

1 Appuyezsurlecommutateur 日

2 Mettezl'ordinateursoustension.

L'installation de votre moniteur est terminée.

Au besoin, utilisez les commandes du moniteur pour ajuster l'image.

Si aucune image n'apparait à l'écran

Assurez-vous que le moniteur est bien branché à l'ordinateur.
- Si NO INPUT SIGNAL apparait à l'écran, essayez de modifier le signal d'entrée et vérifie que la carte graphique de l'ordinateur est bien logée dans la fente de bus ajusté.
- Si vous remplacez un ancien monieur par ce modele et que OUT OF SCAN RANGE apparait a l'ecran, rebranchez l'ancien monieur. Puis, ajustez la carte graphique de l'ordinateur de sorte que la fréquence horizontale soit comprise entre 30 et 92 kHz et la fréquence verticale entre 40 et 85Hz et que la résolution soit de 1280× 1024 ou moins.

Pour plus d'informations concernant les messages sur écran, reportez-vous à "Symptômes et remèdes aux problèmes" à la page 18.

Pour les clients utilisant Windows 95/98

Pour maximaliser le potentiel de votre monitreur, installez sur votre ordinateur le nouveau fichier d'informations modele depuis la disquette "Windows Monitor Information Disk/ Utility Disk". Ce monitreur est conforme à la norme Plug & Play "VESA DDC". Si vous PC/carte graphique est conforme à la norme DDC, selectionnez "Plug & Play Monitor (VESA DDC)" ou la désignation de ce monitreur comme type de monitreur dans le "Control Panel" sous Windows 95/98. Si vous PC/carte graphique a des difficultés à communiquer avec ce monitreur, chargez la disquette "Windows Monitor Information Disk/ Utility Disk" et selectionnéla désignation de ce monitreur comme type de monitreur.

Pour les utilisateurs de Windows NT4.0

L'installation du monieur sous Windows NT4.0 est différente de cette sous Windows 95/98 et n'implique pas la selection du type de monieur. Reportez-vous au mode d'emploi de Windows NT4.0 pour plus de détails sur le réglage de la résolution, le taux de régénération et le nombre de couleurs.

Réglage de la résolution du moniteur et du nombre de couleurs

Ajustez la résolution du moniteur et le nombre de couleurs en vous référant au mode d'emploi de votre ordinateur. Le nombre de couleurs peut varier en fonction de votre ordinateur ou de votre carte graphique. Le réglage de la palette de couleurs et le nombre réel de couleurs seprésentent comme suit:

High Color (16 bit) 65.536 couleurs
- True Color (24 bit) → environ 16,77 millions de couleurs En mode True Color (24 bit), la vitesse peut être inférieure.

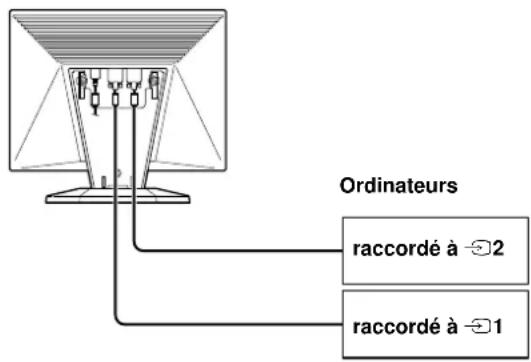

Sélection du signal d'entrée

Vous pouvez raccorder deux ordinateurs à ce moniteur à l'aide des connecteurs HD 15. Pour passer d'un ordinateur à l'autre, utilisez la touche

Appuyezsurlatouche

Le signal d'entrée et l'indicateur d'entrée correspondant changent à chaque fois que vous appuyez sur cette touche.

Remarque

Si vous redémarrez l'ordinaire que vous désirez utiliser pour visualiser, ou que cet ordinaire est en mode d'économie d'énergie, il se peut que le moniteur passse automatiquement au signal de l'autre connecteur. Si cela se produit, Sélectionnez manuellement le signal désiré à l'aide de la touche

Avant le réglage

Raccordez le moniteur et l'ordinateur et mettez-les sous tension.

Pour obtenir lesassageurs résultats,attendez au moins 30 minutes avant de proceder aux réglages.

Présentation du système d'écrans de menu

La plupart des réglages sont effectuels via l'écran MENU. Pour changer la langue d'affichage à l'écran, reportez-vous à la section de " Sélection de la langue d'affichage à l'écran".

QUITTER

Referme I'ecran MENU.

PHASE

Affiche l'écran PHASE. Réglez la phase lorsque les caractères ou les images apparaissent flous sur toute la surface de l'écran. Réglez la phase après avoir reglé le pas.

HORLOGE

Affiche l'écran HORLOGE. Reglez l'horloge lorsque les caractères ou les images ne sont pas clairs à certains endroits de l'écran.

CENTRAGE

Année L'écran CENTRAGE pour le réglage du centrage de l'image.

ZOOM/SMOOTHING

Affiche l'écran ZOOM/SMOOTHING afin d'ajuster la nette de l'image en fonction du rapport d'écran du signal d'entrée ou de la résolution.

COULEUR

Année l'écran COULEUR pour le réglage de la température de couleur.

LANGUAGE

Affiche l'écran LANGUAGE pour la sélection de la langue d'affichage à l'écran.

OPTION

Affiche l'écran OPTION. Vous pouvez régler les paramètres tels que le rétro-éclairage, la position des écans de menu, le décai d'activation du mode d'économie d'énergie et le verrouillage des commandes.

Sélection de la langue d'affichage à l'écran

Pour l'affichage des menus, vous avez lechioix entre les langues suivantes: anglais, français, allemand, espagnol, italien et japonais.

1 Appuyez sur la touche MENU.

L'écran MENU apparait.

2 Appuyez sur les touches ↓ pour sélectionnER LANGUAGE et appuyez ensuite sur la touche MENU.

Le menu LANGUAGE apparait.

3 Appuyez sur les touches pour selectionner la langue de votre choix et appuyez ensuite sur la touche MENU.

L'écran MENU de la langue sélectionnée apparait.

L'écran disparait automatique au bout d'environ 30 secondes.

Pour referrer l'écran, appuyez à nouveau sur la touche MENU.

Réglage automatique de l'image

Si l'image devient scintillante ou floue, appuyez sur la touche AUTO. Le moniteur se regle automatiquement en fonction du signal de l'ordinateur raccordé.

Certsains ordinateurs peuvent requérir d'autres réglages fins. Dans ce cas, procédez au réglage manuel du moniteur.

1 Mettez le moniteur sous tension.
2 Mettez l'ordinateur sous tension.
3 Appuyez sur la touche AUTO.

Le moniteur ajuste le pas en fonction du signal d'entrée de sorte que l'image s'affiche de manière nette et adapte l'image au centre de l'écran.

Remarques

• Cette fonction est destinée à être utilisée avec un ordinateur tournant sous Windows ou un logiciel d'interface graphique utiliser similaire fournissant une image plein écran. Elle peut ne pas fonctionner correctement si la couleur d'arrière-plan est foncée ou si l'image d'entrée ne remplit pas l'écran jusqu'àux bords ( comme une invite MS-DOS).
• L'affichage à l'écran peut être désactiver pendant quelques secondes pendant l'execution de la fonction de réglage automatique de la taille de l'image. Il ne s'agit pas d'un dysfonctionnement.

Si I'image scintille ou s'il elle est floue meme apres que vous avez appuyé sur la touche AUTO

Ajustez le Pas et la Phase en vous reférant à "Elimination manuelle du scintillagement ou du flou."

Si I'image n'est pas au centre de l'écran même après que vous avez appuyé sur la touche AUTO

Utilisez l'écran du menu CENTRAGE pour effectuer l'ajustement en vous liéérant à "Réglage de la position de l'image."

Elimination manuelle du scintillage ou du flou

Si une partie de l'écran scintille ou est floue, appuyez sur la touche AUTO. Si cette opération ne donne aucun résultat, ajustez le Pas et la Phase comme suit.

Une fois que le pas et la phase sont régles, ils seront mémorisés pour le signal d'entrée en cours.

1 Reglez la résolution de l'ordinateur sur 1280·1024.

Si la résolution de la carte graphique est inférieure à 1280·1024, réglez ZOOM sur REAL (page 12).

2 Insérez la disquette Utility Disk.

Utilisez la disquette appropriée en fonction de votre ordinateur.

Pour Windows 95/98

Windows Monitor Information Disk/Utility Disk

Pour Macintosh

Macintosh Utility Disk

3 Lancez la disquette Utility Disk et affichez le modele de test.

Pour Windows 95/98

Cliquez sur [Utility Disk] [Windows] [Utility.exe]. Pour Macintosh

Cliquez sur [Utility Disk] [SONY-Utility].

4 Appuyez sur la touche MENU.

L'écran MENU apparait.

5 Appuyez sur les touches pour selectionner HORLOGE et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu HORLOGE apparait.

6 Appuyez sur les touches +/- jusqu'à ce que les couleurs de l'écran se soient uniformisées.

Effectuez le réglage de sorte que les bandes verticales disparaissent.

7 Appuyez sur la touche MENU.

L'écran MENU apparait.

Si vous observez des lignes horizontales sur la totalité de l'écran, procédez au réglage de la phase à l'étape suivante.

8 Appuyez sur les touches pour selectionner PHASE et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu PHASE apparait.

9 Appuyez sur les touches +/- jusqu'à ce que les couleurs de l'écran se soient uniformisées.

Effectuez le réglage jusqu'à ce que les bandes horizontales soient réduites au minimum.

10Lorsque you've aze terminé, cliquez sur END à l'écran de façon à désactiver la mire de test.

L'affichage sur écran disparaît automatiquement au bout de 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Réglage de la position de l'image

Si l'image ne se trouve pas au centre de l'écran, appuyez sur la touche AUTO. Si cette opération reste sans effet, réglez le centrage en procédant comme suit.

Le réglage du centrage est enregistré dans la mémoire pour le signal d'entrée en cours.

1 Lancez le Utility Disk et affichez le modele de test.

Effectuez les étapes 2 et 3 de "Elimination manuelle du scintillage ou du flou."

2 Appuyez sur la touche MENU.

L'écran MENU apparait.

FR

3 Appuyez sur les touches / pour selectionner CENTRAGE et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu CENTRAGE apparait.

4 Déplacez l'image vers le haut, vers le bas, vers la gauche ou vers la droite jusqu'à ce que le cadre à la périhérie du modele de test disparaisse.

Pour régler le centrage horizontal, Sélectionnez H à l'aide des touches ↑/↓ et ajustez la position au moyen des touches +/-.

+...pour déplacer l'image vers la droite.
- . pour déplacer l'image vers la gauche.

Suite page suivante

Personnalisation du moniteur

Pour régler le centrage vertical, Sélectionnez V à l'aide des touches / et ajustez la position au moyen des touches +/- .

+...pour déplacer l'image vers le haut.
- . pour déplacer l'image vers le bas.

5 Lorsque vous avez terminé, cliquez sur [END] à l'écran de façon à désactiver la mire de test.

L'écran de menu disparait automatiquement au bout d'environ 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Réglage de la luminosité de l'image

Le réglage de luminosite est enregistré dans la mémoire pour tous les signaux d'entrée reçus.

1 Appuyez sur la touche (luminosite)

L'écran de menu LUMINOSITE apparait.

2 Appuyez sur les touches + / -

+... pour augmenter la luminosité.

• . . . pour diminuier la luminosité.

L'écran disparaît automatiquement après environ 3 secondes.

• Les fréquences horizontale et verticale pour le signal d'entrée reçu apparaisent dans l'écran LUMINOSITE.

Si I'écran est trop lumineux lorsque vous utilisez le monitateur dans un endroit souvent

Diminuez le réglage RETROECLAIRAGE (page 15).

Réglage du contraste

Le réglage du contraste est enregistré dans la mémoire pour tous les signaux d'entrée reçus.

1 Appuyez sur la touche (contraste)

L'écran de menu CONTRASTE apparait.

2 Appuyez sur les touches + / -

+... pour augmenter le contraste.

• . pour diminuer le contraste.

L'écran disparait automatiquement après environ 3 secondes.

• Les fréquences horizontale et verticale pour le signal d'entrée reçu apparaissent dans l'écran CONTRASTE.

Modification de la taille de l'image en fonction du signal

Le moniteur est reglé en usine pour afficher l'image complète à l'écran, quels que soient le mode d'image et la résolution. Vous pouvez également visualiser l'image à son rapport d'écran et à sa résolution réels. Attention que les signaux d'une résolution de 1280·1024 replissant toute la surface de l'écran et que la fonction ZOOM est alors inopérante.

Des que le zoom est régle, il sera régle en mémoire pour le signal d'entrée en cours.

FULL1

Le signal d'entrée est affiché complètement à l'écran, quels que soient le mode d'image et la résolution.

FULL 2

Le signal d'entrée est affiché à l'écran selon son rapport d'écran réel. Par conséquent, des bandes noires peuvent apparaître en haut et en bas de l'image en fonction du signal.

REAL

Le signal d'entrée est affiché sur l'écran avec sa résolution réelle. (Les signaux Sub-SXGA sont affichés au centre de l'écran entouré d'un cadre noir.)

1 Appuyez sur la touche MENU.

L'ecran MENU apparait.

2 Appuyez sur les touches pour selectionner ZOOM/SMOOTHING et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu ZOOM/SMOOTHING apparait.

3 Appuyez sur les touches pour seLECTIONNER ZOOM.

4 Appuyez sur les touches + / - pour selectionner le mode souhaite.

L'écran de menu disparait automatiquement au bout d'environ 30 secondes.

Pour refermer l'écran, appuyez deux fois sur la touche MENU.

Pour afficher l'image sur la totalité de l'écran

Selectionnez "FULL 1" à l'etape 4.

Si I'image affichée en mode FULL 1 ou FULL2 n'est pas lisse

Utilisez la fonction de lissage d'image. L'effect de lissage devient plus fort dans l'ordre TEXT STANDARD GRAPHICS. Attention que les signaux d'une résolution de 1280·1024 sont uniquement affichés en mode REAL et que la fonction SMOOTHING est alors inopérante.

Une fois que le lissage est regle, il sera conserved en mémoire pour le signal d'entrée en cours.

STANDARD

Effet de lissage standard (effet de lissage présélectionné en usine).

TEXT

Pour que les caractères apparaissent clairment (ce mode convient pour les applications basées texte.)

GRAPHICS

Pour que les images apparaissent clairment (ce mode convient pour les logiciels sur CD-ROM tels que les photos ou illustrations.)

1 Appuyez sur la touche MENU.

L'écran MENU apparait.

2 Appuyez sur les touches pour sélectionner ZOOM/SMOOTHING et appuyez de nouveau sur la touche MENU.

L'écran ZOOM/SMOOTHING apparait.

3 Appuyez sur les touches pour selectionner SMOOTHING.

4 Appuyez sur les touches + / - pour selectionner le mode souhaite.

L'écran disparait automatiquement après 30 secondes. Pour referrer l'écran, appuyez deux fois sur la touche MENU.

Changement ou réglage de la température de couleur

La température de couleur est régée par défaut sur 9300K.

Vous pouvez changer la température de couleur sur 6500K ou 5000K. Utilisez cette fonction pour régler la température de couleur de façon à ce que l'image corresponde aux couleurs réelles d'une image imprimée.

Le réglage de la température de couleur est enregistrée dans la mémoire pour tous les signaux d'entrée reçus.

1 Appuyez sur la touche MENU.

L'écran MENU apparait.

2 Appuyez sur les touches pour selectionner COULEUR et appuyez ensuite a nouveau sur la touche MENU.

L'ecran de menu COULEUR apparait.

3 Appuyez sur les touches pour selectionner la température de couleur.

Si vous doivent appuyez sur la touche MENU. L'écran MENUappeaït.

4 Appuyez sur les touches pour selectionner R (rouge) ou B (bleu) et appuyez ensuite sur les touches +/- pour obtenir la couleur voulue.

La couleur change suivant que la composante R ou B augmente ou diminue par rapport à V (vert). COULEUR

L'écran de menu disparaît automatiquement au bout d'environ 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Changement de la position d'affichage des écrans de menu

Vou puez Change la position d'affichage des écans de menu (par exemple, si vous poulez régler l'image derrière l'écran de menu).

1 Appuyez sur la touche MENU.

L'écran MENU apparait.

2 Appuyez sur les touches pour selectionner OPTION et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu OPTION apparait.

3 Appuyez sur les touches pour selectionner (POSITION OSD H) ou POSITION OSD V).

Pour ajuster la position horizontal

Pour ajuster la position verticale

4 Appuyez sur les touches + / - pour déplacer l'écran de menu jusqu'à la position voulue.

L'écran de menu OPTION disparait automatiquement au bout d'environ 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Réglage du rétro-éclairage

Si I'écran est trop lumineux lorsque vous employez le moniteur dans un endroitASFRE,reglez l'intensité du rétro-éclairage.

1 Appuyez sur la touche MENU.

L'écran MENU apparait.

2 Appuyez sur les touches pour selectionner OPTION et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu OPTION apparait.

3 Appuyez sur les touches pour selectionner (RETROECLAIRAGE).

4 Appuyez sur les touches + / - pour régler le niveau d'intensité lumineuse.

L'écran de menu OPTION disparait automatiquement au bout d'environ 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Réglage du début d'activation du mode d'économie d'énergie

Vous pouvez définir la durée avant laquelle le moniteur passé en mode d'économie d'énergie. Reportez-vous à la page 17 pour des informations plus détaillées sur les possibités d'économie d'énergie de ce moniteur.

1 Appuyez sur la touche MENU.

L'écran MENU apparait.

2 Appuyez sur les touches ↓ pour sélectionNER OPTION et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu OPTION apparait.

3 Appuyez sur les touches ↓ pour sélectionner (ECONOMIE TEMPO).

4 Appuyez sur les touches + / - pour selectionner la durée de votrechoix.

Lorsque ECONOMIE TEMPO est regle sur NON, le moniteur ne passe pas en mode d'économie d'énergie.

L'écran de menu OPTION disparait automatiquement au bout d'environ 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Verrouillage des commandes

La fonction de blocage des commandes désactive toutes les commandes sauf le commutateur (alimentation), le MENU et quelques autres touches du panneau frontal.

Lorsque vous avez selectionné "VERR", vous ne pouvez plus selectionner que les parametes suivants dans l'ecran MENU:

• QITTER
• VERROU REGLAGES et RÉGLAGE D'USINE dans l'écran de menu OPTION

Si vous appuyez sur l'une des touches verrouillées, le symbole 0T apparait sur I'ecran.

1 Appuyez sur la touche MENU. L'ecran MENU apparait.

MENU

2 Appuyez sur les touches pour selectionner OPTION et appuyez ensuite a nouveau sur la touche MENU.

L'ecran de menu OPTION apparait.

3 Appuyez sur les touches pour selectionner (VERROU REGLAGES).

4 Appuyez sur la touche - pour selectionner VERR.

L'écran de menu OPTION disparait automatiquement au bout d'environ 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Pour désactiver le verrouillage des commandes

Appuyez sur la touche + à l'objet 4 pour sélectionner DEVERRR.

Réinitialisation des réglages

Vous pouvez réinitialiser tous les réglages et paramètres aux valeurs par défaut.

La température de couleur est réinitialisée à 9300K, le réglage du zoom en mode FULL 1 et le délambda d'activation du mode d'économie d'énergie à 5 secondes. Le verrouillage des commandes est désactiver. Les autres réglages sont restaurés aux valeurs par défaut. La langue d'affichage à l'écran reste cependant inchangée.

1 Appuyez sur la touche MENU.

L'ecran MENU apparait.

2 Appuyez sur les touches pour selectionner OPTION et appuyez ensuite a nouveau sur la touche MENU.

L'écran de menu OPTION apparait.

3 Appuyez sur les touches pour selectionner (REGLAGE D'USINE).

4 Appuyez sur la touche+.

L'écran de menu OPTION disparaît automatiquement au bout d'environ 30 secondes.

Pour fermer l'affichage sur écran, appuyez deux fois sur la touche MENU.

Modes présélectionnés et utilisateur

Ce moniteur est doté de modes préselectionnés par défaut pour les normes industrielles les plus fréquentes de manière à garantir une veritable compatibilité "plug and play" ("branchez et démarrez").

(Reportez-vous à l'Appendix pour la liste des modes préseLECTIONnés en urine.)

Lorsqu'un nouveau signal est entre, le moniteur selectionné le mode préselectionné par défaut approprié et ajustement momentanément l'étalonnage de la phase de façon à assurer une haute qualité d'image au centre de l'écran. L'étalonnage est enregistré dans la mémoire et est immédiatement restauré chaque fois que le même signal est entre.

Pour les signaux d'entrée qui ne correspondant àaucun des modes préselectionnées par défaut, la technologie Multiscan numérique de ce moniter procède à tous les réglages requis pour assurer l'affichage d'une image claire sur l'écran qu'elle que soit la synchronisation dans la plage de fréquence du moniter. Il peut cependant s'avérer nécessaire de procédé à l'accord fin du centrage vertical/horizontal. Appuyez simplement sur la touche AUTO ou réglez le moniter suivant les instructions de réglage. Les réglages sont automatiquement mémorisés comme un mode utilisateur et restaurés chaque fois que le signal d'entrée correspondant est entré.

Fonction d'économie d'énergie

Ce moniteur satisfait aux normes d'économie d'énergie définies par VESA et ENERGY STAR ainsi qu'aux normes NUTEK plus strictes.

Si le moniteur est raccordé à un ordinateur ou à une carte graphique video compatible avec VESA DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation électrique en trois phases comme indiqué ci-dessous.

Vous pouvez définir le déali d'activation du mode d'économie d'énergie via les écans de menu. Définisse la durée suivant la procédure de "Réglage du déali d'activation du mode d'économie d'énergie" à la page 15.

	Mode de consommation d'énergie	Consummation électrique*	Indicateur \( \langle \rangle \)
1	Fonctionnement normal	\( \leq {65}\mathrm{\;W}\left( { \leq {75}\mathrm{\;W}}\right) \)	Vert
2	Veille (1er mode)	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Vert et orange en alternance
3	Interruption (2e mode) (veille)*	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Vert et orange en alternance
4	Inactif (3e mode)*** (veille profonde)**	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Orange
5	Hors tension	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Eteint

• Consommation électrique du moniter unquivalent. Les chiffres entre parentheses concernnent la consommation电量 du moniter avec l'adaptateur secteur.
  “Veille” et “Veille profonde” sont des modes d'économie d'énergie définis par l'EPA américa (Environmental Protection Agency).
  Lorsque votre ordinaire passée en mode d'économie d'énergie, le signal d'entrée est coupé et PAS ENTREE VIDEO apparait à l'écran. Une fois que le temps préseLECTIONné dans "Modification du-delai d'économie d'énergie" (page 15) s'est écoulé, le moniteur passée en mode d'économie d'énergie.

Dépannage

Cette section peut vous aider à isoler la cause d'un problème et, par conséquent, vous éviter de faire appel au service technique.

Messages sur écran

S'il y a un problème avec le signal d'entrée, l'un des messages suivants apparaît à l'écran. Pour résoudre le problème, reportez-vous à "Symptômes et remedies aux problèmes" à la page 18.

INFORMATION

HORS PLAGE DE BALAYAGE

"HORS PLAGE DE BALAYAGE" indique que le signal d'entrée n'est pas supporté par les specifications d'affichage.

"PAS ENTREE VIDEO" indique qu'aucun signal n'est entre dans le moniteur.

Symptômes et remèdes aux problèmes

Si le problème est provoqué par l'ordinateur raccordé ou tout autre apparéil, veuillez vous reporter au mode d'emploi de l'appareil raccordé.

Utilisez la fonction d'autodiagnostic (page 19) si les recommendations suivantes ne résolvent pas le problème.

Symptôme Vérifiez ces éléments
Absence d'image
Si l'indicateur ⊙ n'est pas allumé	Vérifiez que le cordon d'alimentation est bien raccordé. Vérifiez que le commutateur ⊙ (alimentation) est en position "on".
Si le message "PAS ENTREE VIDEO" apparait à l'écran, ou si l'indicateur ⊙ est orange ou alterne entre le vert et l'orange	Vérifiez que le cable du signal video est bien raccordé et que toutes les fiches sont bien en place dans leurs prises. Vérifiez que le réglage de sélection d'entrée est correct. Vérifiez que les broches du connecteur d'entrée video HD15 ne sont ni pliées ni enforcées. ■Problèmes provoqués par l'ordinateur raccordé ou un autre équipement L'ordinateur est en mode d'économie d'énergie. Tapez sur n'importe qu'elle touche du clavier de l'ordinateur. Assurez-vous que l'ordinateur est sous tension. Assurez-vous que votre carte graphique est bien logée dans la fente de bus adéquate.
Si le message "HORS PLAGE DE BALAYAGE" apparait à l'écran	■Problèmes provoqués par l'ordinateur raccordé ou un autre équipement Vérifiez que la plage de fréquence video est conforme aux specifications pour le moniteur. Si vous avez remplaced un ancien moniteur par ce moniteur, rebranchez l'ancien moniteur et ajustez la plage de fréquence conformément à ce qui suit. Horizontale: 30 - 92 kHz, Verticale: 48 - 85 Hz
Si aucun message n'est affché et que l'indicateur ⊙ est vert ou clignote en orange	Utilisez la fonction d'auto-diagnostic (page 19).
Si vous utilisez Windows 95/98	Si vous avez remplace l'ancien moniteur par ce moniteur, rebranchez l'ancien moniteur et procédez comme suit. Installez la disjette Windows Monitor Information Disk/Utility Disk et sélectionnez "CPD-L181/L181A" parmi les moniteurs Sony dans l'écran de selection des moniteurs de Windows 95/98.
Si vous utilisez un système Macintosh	Vérifiez que l'adaptateur Macintosh et le cable de signal video sont raccordés correctement (page 6).
L'image scintille, bondit, oscille ou est brouillée.	Appuyez sur la touche AUTO. Si cette opération ne donne aucun résultat, ajustez le pas et la phase (page 10). Isolez et éliminez les sources potentielles de champs ELECTriques ou magnétiques telles que d'autres moniteurs, les imprimantes laser, les ventilateurs ELECTriques, l'éclairage fluorescent ou les télévisions. Eloignez le moniteur des lignes ELECTriques ou placez un écran magnétique à proximate du moniteur. Essayez en branchant le moniteur dans une prise de courant différente, de préférence sur un circuit différent. Essayez en tournant le moniteur de 90° vers la gauche ou vers la droite. ■Problèmes provoqués par l'ordinateur raccordé ou tout autre équipement Vérifiez le manuel de votre carte graphique pour voir si les réglages du moniteur sont bien effectués. Vérifiez que le mode graphique (VESA, Macintosh 21" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur (Appendix). Meme si la fréquence est comprise dans la plaque adéquate, certaines cartes graphiques peuvent avoir une impulsion de synchronisation qui est trop étroite pour que le moniteur effectue la synchronisation correctement. Ajustez le taux de rafraîchissement de l'ordinateur (fréquence vertical) pour obtenir la meilleure image possible.
L'image est floue.	• Appuyez sur la touche AUTO. Si cette opération ne donneaucun résultat, réglez le pas et la phase (page 10). • Ajustez le contraste et la luminosité (page 12).
L' image estASFME.	• Ajustez le contre-jour (page 15) • Ajustez la luminosité (page 12). • Il faut quelques secondes pour que le monitueur chauffe après la mise sous tension. L' image apparaîtra momentanément.
L' image ressemblé à une image fantôme.	• Evitez l'utilisation de rallonges de câbles video et/ou des partageurs videoo. • Vérifiez que toutes les fiches sont bien en place dans leurs prises.
L' image n'est pas centrée ou dimensionnée correctement.	• Appuyez sur la touche AUTO (page 10). • Ajustez la taille (page 12) ou le centrage (page 11). Sachez que certains modes video ne replissant pas l'écran jusqu'au bord.
Une image ondulée ou elliptique (moiré) est visible.	• Ajustez le pas et la phase (page 10).
La couleur n'est pas uniforme.	• Appuyez sur la touche AUTO. Si cette opération ne donneaucun résultat, réglez le pas et la phase (page 10).
Le blanc n'a pas l'air d'être du blanc.	• Ajustez la température des couleurs (page 14).
Les touches du monitueur ne fonctionnent pas.	• Si le blocage des commandes est activé, mettez-le sur DEVERR (page 16).

Fonction d'autodiagnostic

CCe monitreur est doté d'une fonction d'autodiagnostic. S'il y a un problème avec votre monitreur ou votre (vos) ordinateur(s), l'écran devient blanc et l'indicateur (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur (alimentation) est allumé en orange, c'est que l'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier.

Si I'indicateur (alimentation) est allumé en vert

1 Debranchez le(s) cable(s) de signal video.
2 Avant que le moniteur ne passse en mode d'économie d'énergie, appuyez sur la touche + et maintenez-la enforcée pendant 2 secondes.

Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c'est que le moniter fonctionne correctement. Rebranchez les cables d'entrée (video) et vérifie le statut de votre (vos) ordinateur(s).

Si les barres de couleur n'apparaissent pas, c'est probablement partir qu'une anomalie s'est produit au niveau du moniteur. Informez notre revendeur Sony agree de l'etat du moniteur.

Si I'indicateur (alimentation) clignote en orange

Appuyez sur le commutateur (alimentation) pourmettre le moniteur hors et puis sous tension.

Si l'indicateur (alimentation) s'allume en vert, c'est que le moniteur fonctionne correctement.

Si l'indicateur (alimentation) clignote toujours, c'est probablement parce qu'il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l'indicateur (alimentation) et informez votre revendeur Sony agree de l'etat du moniteur. Notez également la désignation du modele et le numero de série de votre moniteur. Notez également la marque et le modele de votre ordinateur et de votre carte graphique.

Informations complémentaires

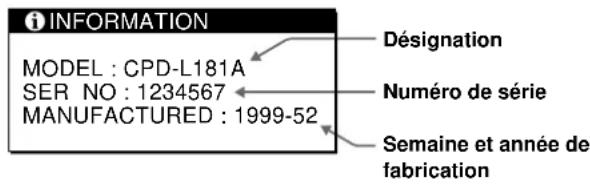

Affichage de I'ecran INFORMATION

Vous pouvez vérifier la désignation, le numéro de série et l'année de fabrication de ce moniteur.

Maintenez la touche MENU enforcée pendant cinq secondes.

L'écran de menu INFORMATION apparait.

Example

Specifications

Panneau LCD Type de panneau : a-Si TFT Active Matrix

Format de 1'image:18,1 pouces (46 cm)

Format du signal d'entrée

Fréquence d'exploitation RVB*

fh:30-92kHz

fv:48-85Hz

Rendement des pixels 99,99%

R solution H: 1280 points max.

V:1024 lignes max.

Puisance de raccordement

Entree:20VCC (avec1'adaptateur secteur)

Consummation Moniteur unique:3,0 A

Avec I'adaptateur secteur:0,7 A

Adaptatseur secteur Type: AC-L181A

Tension nominale d'entrée :

100-240VCA,50-60Hz

Max. 1,2 A

Tension nominale de sortie :

20VCC,5A

Dimensions (1 / h / p) Avecle support:

Approx. 468· 422· 207,5mm

(18^1 / 2· 16^5 / 8· 8^1 / 4 po)

Moniteur uniquement :

Approx. 468· 354,5· 95mm

(18^1 / 2 · 14 · 3^3 / 4 po)

Masse Approx. 9kg (19 lb 14 oz), support

compris

Accessoires fournis Voir page 6.

* Conditions de synchronisation horizontal et verticale recommendées

La largeur de synchronisation horizontale doit etre supérieure a 4,8% de la durée horizontale totale,soit 0,8 usec.,selon la valeur la plus grande.

La largeur de suppression horizontale doit etre supereure a 2,5 usec.

La largeur de la suppression verticale doit etre supérieure a 450 usec.

La conception et les specifications sont sujettes à modifications sans préavis.

Attribution des broches 1/2

Broche n°	Signal	Broche n°	Signal
1	Rouge	8	Masse bleu
2	Vert (synchro composite sur le vert)	9	DDC + 5V*
		10	Masse
		11	ID (masse)
3	Bleu	12	Données bidirectionnelles (SDA)*
4	ID (masse)
5	Masse DDC*	13	Synchro H
6	Masse rouge	14	Synchro V
7	Masse vert	15	Données d'horloge (SCL)*

• Norme Display Data Channel (DDC) de VESA

INHALT

Vorbereitungen
