Produkttyp	LCD-Monitor
Marke	Sony
Modell	CPDL181A
Bildschirmgröße	18,1 Zoll (46 cm)
Paneltyp	a-Si TFT Active Matrix
Maximale Auflösung	1280 x 1024 Pixel
Horizontalfrequenz	30 - 92 kHz
Vertikalfrequenz	48 - 85 Hz
Stromverbrauch (Normal)	≤ 65 W (mit Adapter ≤ 75 W)
Abmessungen (mit Ständer)	468 x 422 x 207,5 mm
Abmessungen (ohne Ständer)	468 x 354,5 x 95 mm
Gewicht (mit Ständer)	Ca. 9 kg
Stromversorgung	Netzteil AC-L181A: Eingang 100-240 V AC, 50-60 Hz; Ausgang 20 V DC, 5 A
Eingangsanschlüsse	2 x HD15 (VGA)
Energiesparfunktion	VESA DPMS, ENERGY STAR, NUTEK
Einstellbare Farbtemperaturen	9300K, 6500K, 5000K
Menüsprachen	Englisch, Französisch, Deutsch, Spanisch, Italienisch, Japanisch
Automatische Einstellungen	Automatische Bildeinstellung (Taste AUTO)
Wartung	Weiches Tuch, leicht mit mildem Reinigungsmittel befeuchtet; keine Lösungsmittel verwenden
Sicherheit	Ausreichende Luftzirkulation sicherstellen; Wärme- und Feuchtigkeitsquellen vermeiden
Mitgeliefertes Zubehör	Netzkabel, Netzteil, HD15-Videosignalkabel, Macintosh-Adapter, Utility-Disketten, hintere Abdeckung, Garantiekarte, Bedienungsanleitung

Häufig gestellte Fragen - CPDL181A SONY

Wie stelle ich das Bild automatisch auf dem Sony CPDL181A ein?

Drücken Sie die Taste AUTO an der Vorderseite. Der Monitor passt Phase, Takt und Bildposition automatisch an das Eingangssignal an.

Was tun, wenn das Bild nach der automatischen Einstellung unscharf ist oder flimmert?

Führen Sie eine manuelle Einstellung über die Menüs TAKT und PHASE durch. Starten Sie die mitgelieferte Utility-Software (Utility Disk), um ein Testbild anzuzeigen, und justieren Sie, bis das Bild scharf ist.

Wie ändere ich die Menüsprache?

Drücken Sie MENU, wählen Sie LANGUAGE mit den Pfeiltasten, dann die gewünschte Sprache (z.B. Deutsch) und bestätigen Sie mit MENU.

Der Monitor schaltet sich nicht ein, was überprüfen?

Überprüfen Sie, ob das Netzkabel korrekt an Steckdose und Netzteil angeschlossen ist, ob das Netzteil mit dem Monitor verbunden ist und ob der Netzschalter auf ON steht.

Wie stelle ich die Bildposition ein, wenn sie nicht zentriert ist?

Verwenden Sie das Menü ZENTRIERUNG: Drücken Sie MENU, wählen Sie ZENTRIERUNG und passen Sie mit den Tasten + und - die horizontale (H) und vertikale (V) Position an.

Was bedeutet die Meldung 'AUSSERHALB DES ABTASTBEREICHS'?

Das Eingangssignal hat eine horizontale oder vertikale Frequenz außerhalb der Monitorspezifikationen (FH: 30-92 kHz, FV: 48-85 Hz). Passen Sie die Auflösung und Bildwiederholfrequenz Ihres Computers an.

Wie aktiviere ich den Energiesparmodus?

Stellen Sie im Menü OPTION die Option ENERGIESPAREN auf die gewünschte Dauer (z.B. 5 Minuten). Nach dieser Inaktivität schaltet der Monitor in den Bereitschaftsmodus und reduziert den Verbrauch auf ≤1 W.

Wie reinige ich den LCD-Bildschirm des Sony CPDL181A?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch (Wasser oder mildes Reinigungsmittel). Verwenden Sie niemals Alkohol, Benzin oder scheuernde Mittel. Kratzen Sie nicht mit scharfen Gegenständen auf dem Bildschirm.

Wie sperre ich die Tasten der Vorderseite?

Gehen Sie zum Menü OPTION, wählen Sie TASTENSPERRE und bestätigen Sie mit der Taste -. Zum Entsperren wählen Sie ENTSPERREN.

Wie setze ich die Einstellungen auf die Werkseinstellungen zurück?

Wählen Sie im Menü OPTION die Option WERKSEINSTELLUNGEN und drücken Sie die Taste +. Alle Parameter (außer der Sprache) werden zurückgesetzt.

BEDIENUNGSANLEITUNG CPDL181A SONY

Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency) und tiefstfrequenter (extremely low frequency) Strahlung die Vorschriften des „Swedish National Council for Metrology (MPR)" vom Dezember 1990 (MPR II).

INFORMACION

Dieses Garat entspricht den folgenden europäischen EMV-Vorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten und Leichtindustriegebieten.

EN55022/1994 Klasse B

EN50082-1/1997

Hinweise

Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).
- Aus ergonomischen Gründen (flimmern) sollenn nur Darstellungen bei Vertikalfrequencyn ab 70Hz (ohne Zeilensprung) verwendet werden.
- Die Konvergenz des Bildes kann sich auf Grund des Magnetfeldes am Ort der Aufstellung aus der korrekten Grundeinstellung verändern. Zur Korrektur empfeht es sich deshalb, die Regler an der Frontseite für Konvergenz so einzustellen, daß die getrennt sightbaren Farblinien für Rot, Grün und Blau bei z.B. der Darstellung eines Buchstabens zur Deckung (Konvergenz) gelangen.

Siehe hierzu auch die Erklarungen zu Konvergenz.

NOTICE

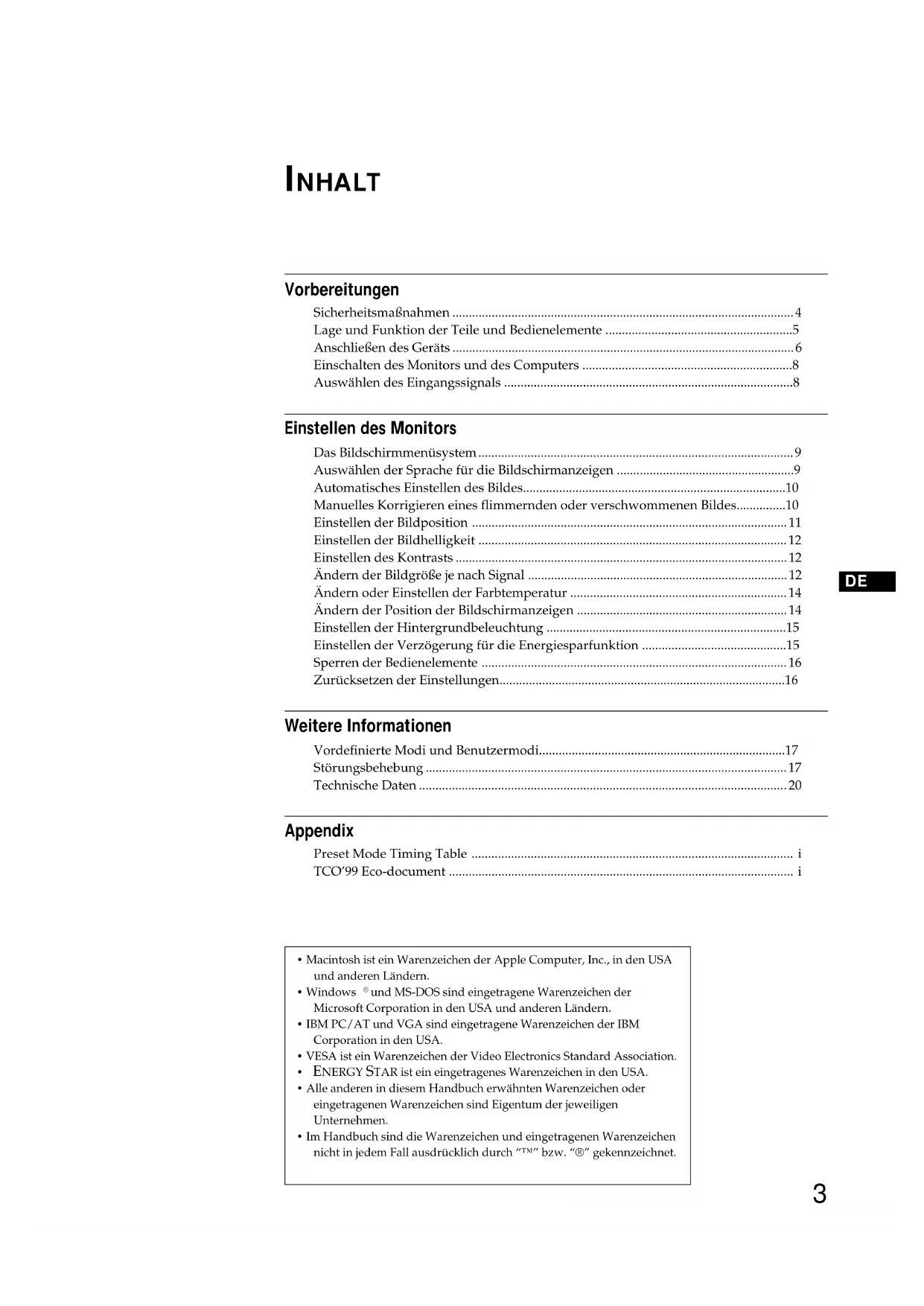

Sicherheitsmaßnahmen 4
Lage und Funktion der Teile und Bedienelemente 5
Anschlieben des Geräts 6
Einschalten des Monitors und des Computers 8
Auswahlen des Eingangssignals 8

Einstellen des Monitors

Das Bildschirmmenusystem 9
Auswahlen der Sprache für die Bildschirmanzeigen 9
Automatisches Einstellen des Bildes. 10
Manuelles Korrigieren eines flimmernden oder verschwommenen Bildes. 10
Einstellen der Bildposition 11

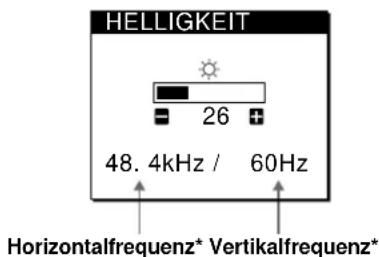

Einstellen der Bildhelligkeit 12
Einstellen des Kontrasts 12
Ändern der Bildgroße je nach Signal 12
Ändern oder Einstellen der Farbtemperatur 14
Anderm der Position der Bildschirmanzeigen 14

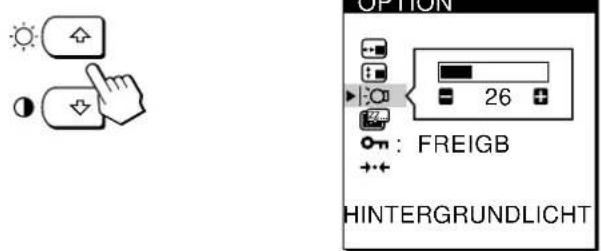

Einstellen der Hintergrundbeleuchtung 15
Einstellen der Verzogierung fur die Energiesparfunktion 15
Sperren der Bedienelemente 16
Zurücksetzen der Einstellungen 16

Weitere Informationen

Vordefinierte Modi und Benutzermodi. 17
Störungsbehebung 17
Technische Daten 20

Appendix

Preset Mode Timing Table
TCO'99 Eco-document

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USA und anderen Ländern.
• Windows ^ und MS-DOS sind eingetragene Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.
• IBM PC/AT und VGA sind eingetragene Warenzeichen der IBM Corporation in den USA.
• VESA ist ein Warenzeichen der Video Electronics Standard Association.
• ENERGY STAR ist ein eingetragenes Warenzeichen in den USA.
• Alle anderen in dieser Handbuch erwähnten Warenzeichen oder eingetragenen Warenzeichen sind Eigentum der jeweiligen Unternehmen.
• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichen nicht in jedem Fall ausdrücklich durch "TM" bzw. "®" gekennzeichnet.

Sicherheitsmaßnahmen

Installation

• Achten Sie auf ausreichende Luftzufuhr, damit sich im Gerät kein Wärnestau bildet. Stellen Sie den Monitor nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen auf, die die Lüftungsöffnungen blockieren können.
• Stellen Sie den Monitor nicht in der Höhe von Wärmequellen wie Heizkörpern oder Warmluftauslüssen oder an Orten auf, an denen er direktem Sonnenlicht, außergewöhnlich viel Staub, Mechanischen Vibrationen oder Stößen ausgesetzt ist.
• Stellen Sie das Gerät nicht in der Nähe anderer Geräte auf, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformer oder eine Hochspannungsleitung.

Hinweise zum LCD-Bildschirm

• Helle Lichtpunkte (rot, blau oder grün) konnen auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Der LCD-Bildschirm wird in einer Hochprazisionstechnologie hergestellt, und der Anteil der effektiven Bildpunkte liegt bei über 99,99%. Es ist jedoch möglich, daß eine neue Bildelemente gar nicht oder eine neue Bildelemente ständig angezeigt werden.
• Stellen Sie das Gerät nicht so auf, daß der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls konnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoffen Sie nicht gegen den LCD-Bildschirm, und zerkratzen Sieihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Andernfalls kann die Gleichfornigkeit des Bildes gestört werden.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu setzen sein. Dies ist keine Fehlfunktion. Sobald sich der Monitor erwartet, wird die Anzeige auf dem Bildschirm wieder normal.
• Wenn Sie über längerere Zeit ein Standbild anzeigen setzen, kann ein Nachbild erscheinen. Dieses Nachbild verschwindet nach einer Weile wieder.
• Bildschirm und Gehäuse erwärmen sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zur Leuchtstoffföhre

Eine spezielle Leuchtstoffhre dient in thisem Monitor als Lichtquelle. Wenn die Anzeige auf dem LCD-Bildschirm dunkel oder instabil wird oder gar nicht mehr erscheint, wenden Sie sich an ihren Sony-Handler.

Wartung

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeucht haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreiben oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie daraufauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze enthalt, da diese zu Kratzern auf der Beschichtung des Bildschirms führen können.

Transport

• Wenn Sie den Monitor transportieren, fassen Sieihn mit beiden Handen an der Unterseite des Gehäuses. Wenn Sie den Monitor fallenlassen, konnen Sie sich verletzen, und der Monitor konnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Warnhinweis zum Netzanschluß

• Verwenden Sie das für die Stromversorgung in Ihrland geeignete Netzkabel.
  Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sieitte das mitgelieferte Kabel mit dem fur Großbritannien geeigneten Stecker.

Beispiele fur Steckertypeen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im Rahmen der allgemeinen Müllabfuhr.
  Der Monitor gehört nicht in den Hausmüll.
  Die Leuchtstoffhre enthalt Quecksilber. Entsorgen Sie den Monitor in Übereinstimmung mit den lokalen Müllentsorgungs- und Umweltschutzvorschriften.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Vorderseite

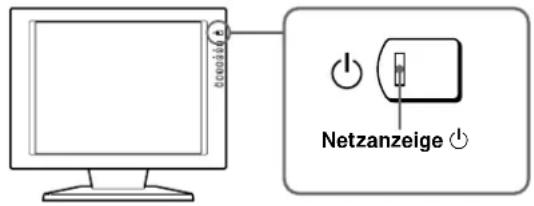

1 Netzschalter und -anzeige (Seite 8, 17)

Zum Ein- und Ausschalten des Monitors.

Die Anzeige leuchtet grun, wenn der Monitor eingeschaltet ist, und blinkt grun und orange bzw.

leuchtet orange, wenn sich der Monitor im

Energiesparmodus befindet.

2 Taste MENU (Menü) (Seite 9-16, 19)

Zum Aufrufen des Menus MENU.

3 Taste (Helligkeit) (↑) (Seite 9-16)

Zum Einstellen der Bildhelligkeit.

Dient beim Auswahlen von Menüoptionen als Taste

4 Taste (Kontrast) (Seite 9-16)

Zum Einstellen des Kontrasts.

Dient beim Auswahlen von Menüoptionen als Taste.

5 Tasten + / - (Einstellen) (Seite 11-16)

Zum Einstellen der ausgewählten Menüoption.

6 Taste AUTO (Seite 10)

Wenn die Signale vom Computer auf diesen Monitor angezeigt werden und Sie die Taste AUTO drucken, wird das Bild automatisch auf den Computer eingestellt.

Drücken Sie diese Taste außer dem, wenn das Bild nicht zentriert oder verschwommen ist.

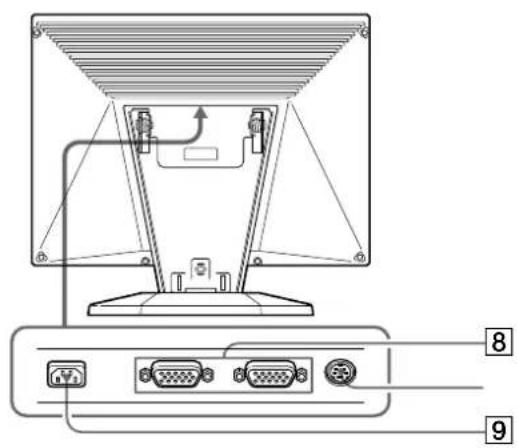

Rückseite

Eingangsschalter und -anzeige 1,2 (Seite 8)

Zum Auswahlen des Signals von Eingang 1 oder 2. Mit jedem Tastendruck auf die Taste wechselt der Eingang, und die entsprechende Anzeige leuchtet auf.

Eingänge 1/2 (HD15) (Seite 6, 8)

Zum Einsatzen von analogen RGB-Video signalen (0,714 Vp-p, positiv) und SYNC-Signalen.

9 Gleichstromeingang DC IN (Seite 6)

Über diesen Anschluß wird der Monitor mit Gleichstrom vom Netzeil versorgt.

• Dieser Anschluß wird nur von Kundendienstpersonal benutzt. Schließen Sie nichts daran an.

Anschlieben des Geräts

Bevor Sie mit dem Monitor arbeiten, überprüfen Sieitte, ob folgende Teile mitgeliefert wurden:

LCD-Monitor (1)
- Hintere Abdeckung (1)
-Netzkabel(1)
- Netzteil (1)
HD15-Video signalkabel (1)
Macintosh-Adapter (1)
- Windows Monitor Information Disk/Utility Disk (1)
Macintosh Utility Disk (1)
Garantiekarte (1)
- These Bedienungsanleitung (1)

Schritt 1: Schlieben Sie den Monitor an den Computer an

Schalten Sie vor dem Anschlieben den Monitor und den Computer aus.

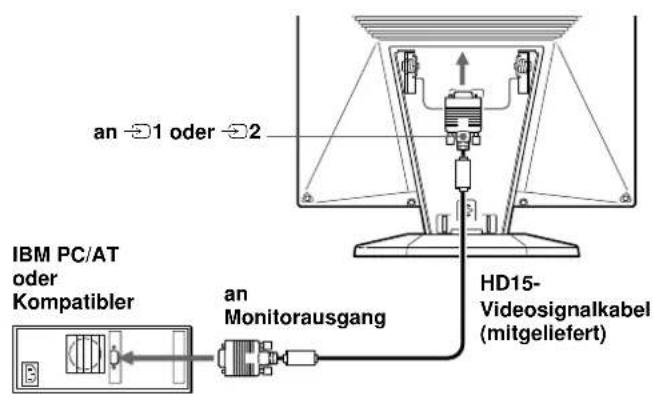

Anschlieben an einen IBM PC/AT oder kompatiblen Computer

Wenn Ihr PC nicht mit dem Plug & Play-Standard (DDC2B und DDC2Bi) kompatibel ist

Dieser Monitor verwendet Stift Nr. 9 im Videosignalanschluss für die Plug & Play-Kompatibilität (DDC2B und DDC2Bi). Die Position von Stift Nr. 9 ist auf Seite 20 abgebildet.

• Wenn Ihr Computer den Stift Nr. 9 Unterstützung, verwenden Sie das mitgelieferte HD15-Video signalkabel.
• Wenn Ihr Computer den Stift Nr. 9 nicht unterstützt, bestehtigen Sie einen HD15-Adapter. Wenden Sie sichitte an Thren Handlcr.

AnschlieBen an einen Macintosh-Computer

Verwenden Sie den mitgelieferten Macintosh-Adapter.

• Schließen Sie den mitgelieferten Macintosh-Adapter an den Computer an, bevor Sie das Kabel anschlieben. Der Adapter ist kompatibel mit Computern der Serien Macintosh LC, Performa, Quadra, Power Macintosh und Power Macintosh G3 (vor Januar 1999 erworben). Wenn Sie den Monitor an einen Computer der Serie Power Macintosh G3 anschlieben, der nach Januar 1999 erworben wurde, benötigen Sie einen anderen Adapter (nicht mitgeliefert). Bei Modellen der Serie Macintosh II und älteren Power Book-Versionen ist möglicherweise ein Adapter mit Mikroschaltern (nicht mitgeliefert) erforderlich.

Schritt 2: Schlieben Sie das Netzkabel an

Schlieben Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an das Netzteil und das Netzteil an den Monitor an. Schlieben Sie dann das andere Ende des Netzkabels an eine Netzsteckdose an.

Schritt 3: Anbringen der hinteren Abdeckung

Bringen Sie nach dem Anschlieben des Computers und des Netzkabels die mitgelieferte hintere Abdeckung an.
Achten Sie darauf, den Bildschirm aufrecht zu halten, wenn Sie dieindhere Abdeckung anbringen.

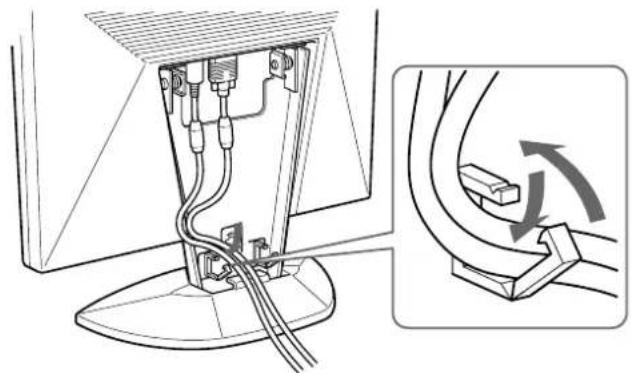

1 Haken Sie das Computer- und das Netzkabel ein.

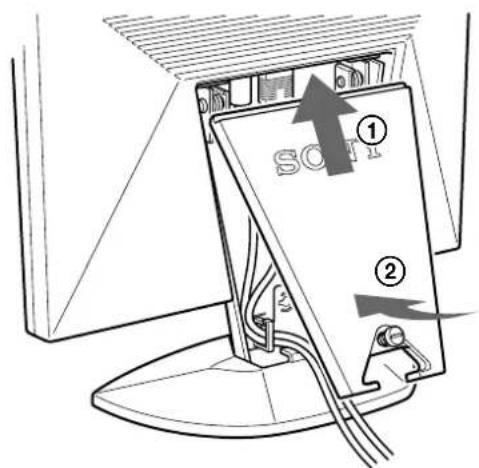

2 Drücken Sie die Oberkante der hinteren Abdeckung gegen den Bereich oben, an dem die Abdeckung angebracht wird, und drücken Sie die wichtere Abdeckung dann hinein.

3 Drehen Sie zum Befestigen der hinteren Abdeckung die Schraube nach rechts.

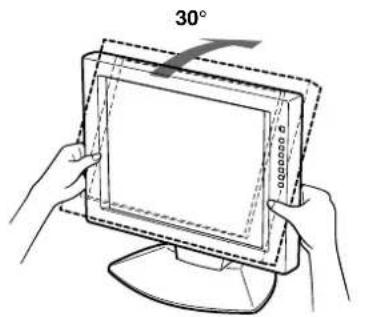

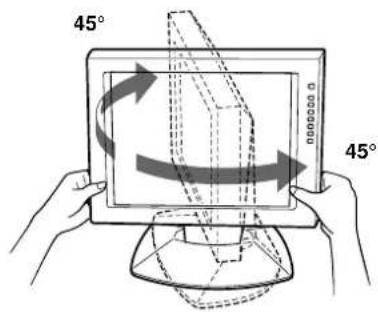

Neigen des Monitors

Mit der Neigevorrichtung konnen Sie den Monitor bis zu einem Winkel von 30^ neigen und bis zu 45^ nach links oder rechts drehen. Die Beste Anzeigequalität erzielen Sie jedoch, wenn Sie den Monitor um mindestens 5^ nach oben neigen. Stützen Sie den Monitor dazuitte mit beiden Händen unter ab, wie auf der Abbildung unter gezeigt.

Einschalten des Monitors und des Computers

1 Drucken Sie den Schalter 日

2 Schalten Sie den Computer ein.

Die Installation des Monitors ist damit abgeschlossen.
Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.
• Wird NO INPUT SIGNAL auf dem Bildschirm angezeigt, versuchen Sie, das Eingangssignal zu wechseln. Überprüfen Sie gogebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.
• Wenn Sie einen alteren Monitor durch diesen Monitor ersetzt haben und OUT OF SCAN RANGE auf dem Bildschirm erscheidt, schlieben Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 92kHz , eine Vertikalfrequency zwischen 40 und 85Hz und eine Auflösung von 1280× 1024 oder niedriger ein.

Weitere Informationen zu den Bildschirmeldungen finden Sie unter "Fehlersymptome und Abhilfemaßnahmen" auf Seite 18.

Für Benutzer von Windows 95/98

Damit Sie den Monitor optimal nutzen konnen, installieren Sie die Datei mit den neuen Modellinformationen von der mitgelieferten Diskette "Windows Monitor Information Disk/Utility Disk" auf Ihr PC. Dieser Monitor entspricht dem Plug-and-Play-Standard "VESA DDC". Wenn Ihr PC bzw. ihre Grafikkarte dem DDC-Standard entspricht, geben Sieitte "Plug & Play Monitor (VESA DDC)" oder den Modellnamen these Monitors als Monitortyp in der "Systemsteuerung" von Windows 95/98 an. Wenn bei der Kommunikation zwischen Ihrm PC bzw. ihrer Grafikkarte und dem Monitor Probleme auftreten, legen Sie die Diskette "Windows Monitor Information Disk/Utility Disk" ein, und wahlen Sie den Modellnamen these Monitors als Monitortyp aus.

Für Benutzer von Windows NT 4.0

Die Installation des Monitors unter Windows NT 4.0 ist anders als unter Windows 95/98. So brauchen Sie z.B. den Monitortyp nicht auszuwahlen. Naheres zum Einstellen der Auflösung, der Bildwiederholrate und der Anzahl der Farben finden Sie im Benutzerhandbuch zu Windows NT 4.0.

Einstellen der Auflösung des Monitors und der Anzahl der Farben

Stellen Sie die Auflösung des Monitors und die Anzahl der Farben anhand der Anweisungen im Benutzerhandbuch zu Ihrrem

Computer ein. Die Anzahl der Farben kann je nach Computer oder Grafikkarte variieren. Je nach der Einstellung unter "Farbpalette" werden unterschiedlich viel Farben dargestellt:

High Color (16 Bit) 65.536 Farben
True Color (24 Bit) ca. 16,77 Mio. Farben

Im True Color-Modus (24 Bit) kann sich die Geschwindigkeit verringn.

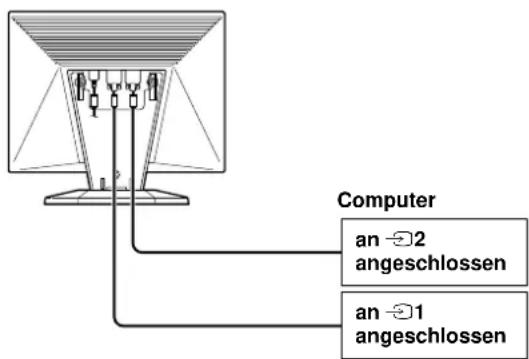

Auswahlen des Eingangssignals

Über die HD15-Anschlüsse konnen Sie zwei Computer an diesen Monitor anschließen. Mit der Taste schalten Sie zwischen den beiden Computern um.

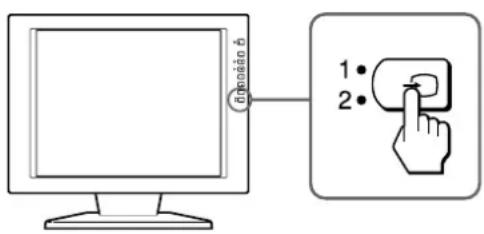

Drucken Sie die Taste

Mit jedem Tastendruck wechseln das Eingangssignal und die entsprechende Eingangsanzeige.

Hinweis

Wenn Sie den Computer, dessen Signal angezeigt werden soll, neu starten oder wenn sich der Computer im Energiesparmodus befindet, wählt der Monitor möglicherweise automatisch das Signal des anderen Anschlusses aus. Wahlen Sie das gewünschte Signal in einem solchen Fall manuell mit der Taste aus.

Vorbereitungen

Verbinden Sie den Monitor mit dem Computer, und schalten Sie beiden Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens

30 Minuten warten, bevor Sie Einstellungen vornehmen.

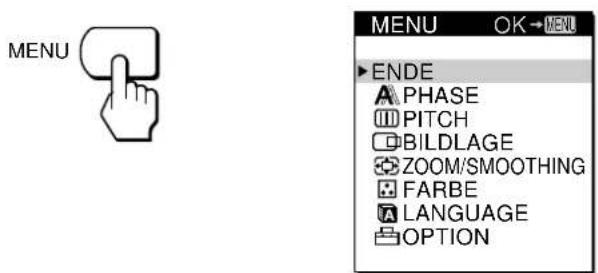

Das Bildschirmenüsystem

Die meisten Einstellungen nehmen Sie über die Bildschirmanzeige MENU vor.

Wie Sie die Sprache für die Bildschirmanzeigen wechseln, erfolhen Sie unter "Auswahlen der Sprache für die Bildschirmanzeigen".

ENDE

Zum Schlieben der Bildschirmanzeige MENU.

PHASE

Zum Aufrufen der Bildschirmanzeige PHASE. Stellen Sie die Phase ein, wenn die Zeichen oder Bilder auf dem gesamten Bildschirm verschwommen erschreiben. Stellen Sie die Phase nach dem Einstellen des Pitch ein.

PITCH

Zum Aufrufen der Bildschirmanzeige PITCH. Stellen Sie den Pitch ein, wenn die Zeichen oder Bilder in einigen Bereichen des Bildschirms nicht scharf erschienen.

BILDLAGE

Zum Aufrufen der Bildschirmanzeige BILDLAGE, mit der Sie die Zentrierung des Bildes einstellen konnen.

ZOOM/SMOOTHING

Zum Aufrufen der Bildschirmanzeige ZOOM/ SMOOTHING, mit der Sie die Bildscharfe je nach Bildseitenverhältnis oder Auflosung des Eingangssignals einstellen können.

FARBE

Zum Aufrufen der Bildschirmanzeige FARBE, mit der Sie die Farbtemperatur einstellen konnen.

LANGUAGE

Zum Aufrufen der Bildschirmanzeige LANGUAGE, mit der Sie die Sprache für die Bildschirmanzeigen auswahlen können.

OPTION

Zum Aufrufen der Bildschirmanzeige OPTION. Hier können Sie Optionen wie Hintergrundbeleuchtung, Position der Bildschirmanzeigen, Tastensperfunktion und Verzogierung fur die Energiesparfunktion einstellen.

Auswahlen der Sprache für die Bildschirmanzeigen

Als Sprache für die Bildschirmanzeigen konnen Sie Englisch, Französisch, Deutsch, Spanisch, Italienisch und Japanisch auswahlen.

1 Drucken Sie die Taste MENU.

DieBildschirmanzeigeMENUerscheint.

2 Wahlen Sie mit den Tasten / die Option LANGUAGE aus, und drücken Sie die Taste MENU.

DieBildschirmanzeigeLANGUAGEErscheint.

3 Wahlen Sie mit den Tasten / die gewünschte Sprache aus, und drücken Sie die Taste MENU.

DieBildschirmanzeigeMENUerscheintinder ausgewähltenSprache.

Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU erneut drucken.

Vorbereitungen

Verbinden Sie den Monitor mit dem Computer, und schalten Sie beiden Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens

30 Minuten warten, bevor Sie Einstellungen vornehmen.

Das Bildschirmenüsystem

Die meisten Einstellungen gehen Sie über die Bildschirmanzeige MENU vor.

Wie Sie die Sprache für die Bildschirmanzeigen wechseln, erfolhen Sie unter "Auswahlen der Sprache für die Bildschirmanzeigen".

ENDE

Zum Schlieben der Bildschirmanzeige MENU.

PHASE

Zum Aufrufen der Bildschirmanzeige PHASE. Stellen Sie die Phase ein, wenn die Zeichen oder Bilder auf dem gesamten Bildschirm verschwommen erschreiben. Stellen Sie die Phase nach dem Einstellen des Pitch ein.

PITCH

Zum Aufrufen der Bildschirmanzeige PITCH. Stellen Sie den Pitch ein, wenn die Zeichen oder Bilder in einigen Bereichen des Bildschirms nicht scharf erschieren.

BILDLAGE

Zum Aufrufen der Bildschirmanzeige BILDLAGE, mit der Sie die Zentrierung des Bildes einstellen konnen.

ZOOM/SMOOTHING

Zum Aufrufen der Bildschirmanzeige ZOOM/ SMOOTHING, mit der Sie die Bildschärfe je nach Bildseitenverhältnis oder Auflösung des Eingangssignals einstellen können.

FARBE

Zum Aufrufen der Bildschirmanzeige FARBE, mit der Sie die Farbtemperatur einstellen konnen.

LANGUAGE

Zum Aufrufen der Bildschirmanzeige LANGUAGE, mit der Sie die Sprache für die Bildschirmanzeigen auswahlen können.

OPTION

Zum Aufrufen der Bildschirmanzeige OPTION. Hier können Sie Optionen wie Hintergrundbeleuchtung, Position der Bildschirmanzeigen, Tastensperfunktion und Verzogierung fur die Energiesparfunktion einstellen.

Auswahlen der Sprache für die Bildschirmanzeigen

Als Sprache für die Bildschirmanzeigen konnen Sie Englisch, Französisch, Deutsch, Spanisch, Italienisch und Japanisch ausgehalten.

1 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU erscheint.

2 Wahlen Sie mit den Tasten / die Option LANGUAGE aus, und drucken Sie die Taste MENU.

Die Bildschirmanzeige LANGUAGE erscheint.

3 Wahlen Sie mit den Tasten / die gewünschte Sprache aus, und drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU entscheid in der ausgewählten Sprache.

Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU erneut drücken.

Automatisches Einstellen des Bildes

Wenn das Bild flimmert oder verschwommen ist, drücken Sie die Taste AUTO. Der Monitor wird automatisch auf das Signal des angeschlossenen Computers eingestellt. Bei einigen Computern kann darüber hinaus noch eine Feineinstellung erforderlich sein. Stellen Sie den Monitor in thisem Fall erläutert von Hand ein.

1 Schalten Sie den Monitor ein.

2 Schalten Sie den Computer ein.

3 Drucken Sie die Taste AUTO.

Der Monitor stellt den Signalabstand so ein, daß er dem Eingangssignal entspricht und das Bild scharf angezeigt wird, und stellt das Bild in die Mitte des Bildschirms.

Hinweise

• Diese Funktion ist speziell für Computer unter Windows oder einer Software mit einer ähnlichen grafischen Benutzzeroberfläche konzipiert, bei der das Bild den ganzen Bildschirm ausfüllt. Die Funktion arbeitet möglicherweise nicht korrekt, wenn die Hintergrundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm nicht gaz ausfüllt, wie z. B. die MS-DOS-Eingabeaufforderung.
• Wahrend der automatischen Größeneinstellung wird möglicherweise eine Sekunden lang ein leerer Bildschirm angezeigt. Dies ist keine Fehlfunktion.

Wenn das Bild auch nach dem Drucken der Taste AUTO noch flimmert oder verschwommen ist

Stellen Sie Signalabstand und Phase wie unter "Manuelles Korrigieren eines flimmernden oder verschwommenen Bildes" erläutert ein.

Wenn sich das Bild auch nach dem Drücken von AUTO nicht in der Mitte des Bildschirms befindet

Nehmen Sie die Einstellung mit der Bildschirmanzeige BILDLAGE wie unter "Einstellen der Bildposition" erläutert vor.

Manuelles Korrigieren eines flimmernden oder verschwommenen Bildes

Wenn ein Bereich des Bildschirms flimmert oder
verschwommen ist, drucken Sie die Taste AUTO. Wenn Sie
keine zufriedenstellenden Ergebnisse erzielen, stellen Sie
Signalabstand und Phase folgendermaßen ein.
Die Werte für Signalabstand und Phase, die Sie hier
einstellen, werden nur für das gerade eingespeiste
Eingangssignal gespeichert.

1 Stellen Sie die Auflösung am Computer auf 1280·1024 ein.
Wenn die Auflösung der Grafikkarte niedriger ist als 1280·1024, setzen Sie ZOOM auf REAL (Seite 12).
2 Legen Sie die Dienstprogrammdiskette ein.
Verwenden Sie die für ihren Computer geeignete Diskette.
Bei Windows 95/98
Windows Monitor Information Disk/Utility Disk
Bei Macintosh
Macintosh Utility Disk
3 Starten Sie die Dienstprogrammdiskette, und rufen Sie das Testmuster auf. Bei Windows 95/98 Klicken Sie auf [Utility Disk] [Windows] [Utility.exe]. Bei Macintosh Klicken Sie auf [Utility Disk] [SONY-Utility].
4 Drucken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint.

5 Wahlen Sie mit den Tasten / die Option PITCH aus, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige PITCH erscheint.

6 Drücken Sie die Tasten + / - bis die Bildschirmfarben gleichmäßig sind.

Stellen Sie das Bild so ein, daß die vertikalen Streifen verschwinden.

7 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU erscheint.

Wenn auf dem gesamten Bildschirm horizontale Streifen zu sehen sind, stellen Sie im nachsten Schritt die Phase ein.

8 Wahlen Sie mit den Tasten / die Option PHASE aus, und drücken Sie die Taste MENU erneut.

Die Bildschirmanzeige PHASE erscheint.

9 Drucken Sie die Tasten + / - bis die Bildschirmfarben gleichmäßig sind.

Stellen Sie das Bild so ein, daß die horizontalen Streifen auf ein Minimum reduziert werden.

10Klicken Sie abschreiben auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschelt.

Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken.

Einstellen der Bildposition

Wenn sich das Bild nicht in der Mitte des Bildschirms befindet, drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen, stellen Sie die Zentrierung folgendermaßen ein.

Der Wert für die Zentrierung, den Sie hier einstellen, wird nur für das gerade eingespeiste Eingangssignal gespeichert.

1 Starten Sie die Dienstprogrammdiskette, und rufen Sie das Testmuster auf.

Gehen Sie wie in Schritt 2 und 3 unter "Manuelles Korrigieren eines flimmernden oder verschwommenen Bildes" erläutert vor.

2 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU erscheint.

3 Wahlen Sie mit den Tasten / die Option BILDLAGE aus, und drucken Sie die Taste MENU erneut.

Die Bildschirmanzeige BILDLAGE erscheint.

4 Verschieben Sie das Bild nach oben, unter, links oder rechts, bis der Rahmen als äußere Begrenzung des Testmusters verschwindet.

Bei der horizontalen Einstellung wahlen Sie mit den Tasten 12 die Option H aus und stellen die Position mit den Tasten + / - ein.

+...Das Bild wird nach rechts verschoben.
...Das Bild wird nach links verschoben.

Fortsetzung

Bei der vertikalen Einstellung wahlen Sie mit den Tasten / die Option V aus und stellen die Position mit den Tasten +/- ein.

+...Das Bild wird nach oben verschoben.
- . . . Das Bild wird nach unten verschoben.

5 Klichen Sie abschlussend auf dem Bildschirm auf END. Damit wird das Testmuster ausgeschelt.

Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken.

Einstellen der Bildhelligkeit

Der Wert für die Helligkeit, den Sie hier einstellen, wird für alle eingespeisten Eingangssignale gespeichert.

1 Drucken Sie die Taste (Helligkeit) . Die Bildschirmanzeige HELLIGKEIT erscheint.

2 Drucken Sie die Tasten + / -

+...Das Bild wird heller.
- . . . Das Bild wird dunkler.

Nach etwa 3 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

• Die Horizontal- und die Vertikalfrequency desGPCeingespeisten Eingangssignals erscheinen in derBildschirmanzeige HELLIGKEIT.

Wenn der Bildschirm in einem dunklen Raum zu hell ist Verringern Sie den Einstellwert für HINTERGRUNDLICHT (Seite 15).

Einstellen des Kontrasts

Der Wert für den Kontrast, den Sie hier einstellen, wird für alle eingespeisten Eingangssignale gespeichert.

1 Drucken Sie die Taste (Kontrast) . Die Bildschirmanzeige KONTRAST erscheint.

2 Drucken Sie die Tasten + / -

+... Der Kontrast wird stärker.
- Der Kontrast wird schwacher.

Nach etwa 3 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

• Die Horizontal- und die Vertikalfrequency desGPCeingespeisten Eingangssignals erscheinen in der Bildschirmanzeige KONTRAST.

Andern der Bildgroße je nach Signal

Der Monitor ist werkseitig so eingestellt, daß das Bild in voller Große auf dem Bildschirm anzeigt wird, unabhängig von dem Modus oder der Auflösung des Bildes. Sie konnen das Bild aber auch im tatsächlichen Bildseitenverhältnis oder in der tatsächlichen Auflösung anzeigen halten. Beachten Sieitte, daß Signale mit einer Auflösung von 1280 × 1024 den ganzen Bildschirm fullen und ZOOM nicht möglich ist.

Der Wert für den Zoom, den Sie hier einstellen, wird nur für das graede eingespeiste Eingangssignal gespeichert.

FULL 1

Das Eingangssignal wird in voller Großa auf dem Bildschirm angezeigt, unabhängig von dem Modus oder der Auflösung des Bildes.

FULL 2

Das Eingangssignal wird im tatsächlichen Bildseitenverhältnis auf dem Bildschirm angezeigt. Daher können je nach Signal schwarze Streifen oben und am Bildrand erscheinen.

REAL

Das Eingangssignal wird mit der tatsächlichen Auflösung auf dem Bildschirm angezeigt. Signale mit einer niedrigeren Auflösung als SXGA werden in der Bildschirmitte und umgeben von einem schwarzen Rahmen angezeigt.

1 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU erscheint.

MENU

2 Wahlen Sie mit den Tasten / die Option ZOOM/ SMOOTHING aus, und drücken Sie die Taste MENU erneut.

Die Bildschirmanzeige ZOOM/SMOOTHING erscheint.

3 Wahlen Sie mit den Tasten / die Option ZOOM

aus.

4 Wahlen Sie mit den Tasten + / - den gewünschten Modus aus.

Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

Sie konnen die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drucken.

So lassen Sie das Bild in voller Großa auf dem Bildschirm anzeigen

Wahlen Sie in Schritt 4 "FULL 1".

Wenn das im Modus FULL 1 oder FULL 2 angezeigte Bild nicht gleichfornig ist

Verwenden Sie die Bildglattungsfunktion. Der Glättnungseffekt wird in der Reihenfolge TEXT STANDARD GRAPHICS stärker. Beachten Sie, daß

Signale mit einer Auflosung von 1280 × 1024 nur im Modus REAL angezeigt werden und SMOOTHING nicht möglich ist.

Der Wert für die Glätzung, den Sie hier einstellen, wird nur für das gerade eingespeiste Eingangssignal gespeichert.

STANDARD

Standardglattungseffekt (werkseitig eingestellt).

TEXT

Zeichen werden mit scharfen Konturen angezeigt. Diese Modus cignet sich für textbasierte Anwendungen.

GRAPHICS

Bilder werden scharf angezeigt. Dieser Modus eignet sich für CD-ROM-Software wie Fotos oder Abbildungen.

1 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU entscheid.

2 Wahlen Sie mit den Tasten / die Option ZOOM/SMOOTHING aus, und drücken Sie die Taste MENU erneut.

Die Bildschirmanzeige ZOOM/SMOOTHING erscheint.

ZOOM/SMCOTHING

3 Wahlen Sie mit den Tasten / die Option SMOOTHING aus. ZOOM/SMOOTHING

ZOOM/SMCOTHING

ZOOM SMOOTHING

STANDARD TEXT
GRAPHICS

4 Wahlen Sie mit den Tasten + / - den gewürschten Modus aus.

Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken.

Ändern oder Einstellen der Farbtemperatur

Die Farbtemperatur ist werkseitig auf 9300K eingestellt.
Sie konnen die Farbtemperatur ändern und 6500K oder 5000K einstellen. Stellen Sie mit dieser Funktion die Farbtemperatur so ein, daß die Farben mit den tatsächlichen Farben eines ausgedruckten Bildes übereinstimmen.
Der Wert für die Farbtemperatur, den Sie hier einstellen, gilt für alleingespeisten Eingangssignale.

1 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU entscheid.

MENU

2 Wahlen Sie mit den Tasten / die Option FARBE aus, und drücken Sie die Taste MENU erneut.

Die Bildschirmanzeige FARBE erscheint.

3 Wahlen Sie mit den Tasten / die Farbtemperatur aus.

Wenn an der ausgewählten Farbtemperatur Feineinstellungen erforderlich sind, fahren Sie mit Schritt 4 fort.

Andernfalls drucken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint.

4 Wahlen Sie mit den Tasten / die Option R (rot) oder B (blau) aus, und stellen Sie mit den Tasten + / - die gewünschte Farbe ein.

Die Farbe ändert sich in dem Maße, in dem die R- oder

B-Anteile im Hinblick auf

G (grün) erhöht oder verringert werden.

Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken.

Andern der Position der Bildschirmanzeigen

Sie können die Bildschirmanzeigen verschieben, wenn Sie z.B. den Bereich hinter einer Bildschirmanzeige einstehen wollen.

1 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU erscheint.

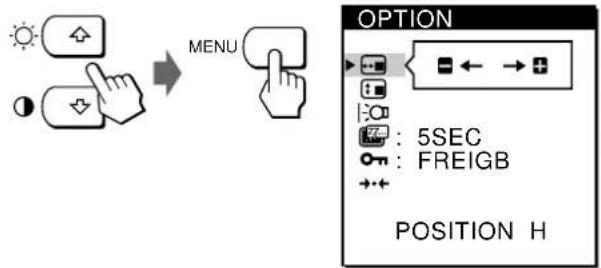

2 Wahlen Sie OPTION mit den Tasten / , und drücken Sie die Taste MENU erneut.

Die Bildschirmanzeige OPTION erscheint.

3 Wahlen Sie mit den Tasten / die Option (POSITION H) oder (POSITION V) aus.

So stellen Sie die horizontale Position ein

So stellen Sie die vertikale Position ein

4 Verschieben Sie die Bildschirmanzeige mit den Tasten + / - an die gewünschte Position.

Die Bildschirmanzeige OPTION wird nach etwa 30 Sekunden automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken.

Einstellen der Hintergrundbeleuchting

Wenn der Bildschirm in einem dunklen Raum zu hell eingestellt ist, stellen Sie die Hintergrundbeleuchtung des Monitors ein.

1 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU erscheint.

2 Wahlen Sie OPTION mit den Tasten / , und drücken Sie die Taste MENU ernut.

Die Bildschirmanzeige OPTION erscheint.

3 Wahlen Sie mit den Tasten / die Option |: (HINTERGRUNDLICH) aus.

4 Stellen Sie die Beleuchungsstärke mit den Tasten +/- ein.

Die Bildschirmanzeige OPTION wird nach etwa 30

Sekunden automatisch ausgeblendet.

Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken.

Einstellen der Verzögerung für die Energiesparfunktion

Sie können eine Verzügerungszeit angegeben, nach der der Monitor in den Energiesparmodus wechselt. Weitere Informationen zu der Energiesparfunktion dieseres Monitors finden Sie auf Seite 17.

1 Drucken Sie die Taste MENU.

Die Bildschirmanzeige MENU entscheid.

2 Wahlen Sie OPTION mit den Tasten 12 , und drücken Sie die Taste MENU erneut.

Die Bildschirmanzeige OPTION erscheint.

3 Wahlen Sie mit den Tasten / die Option (STROMSPAREINST) aus.

4 Wahlen Sie mit den Tasten + / - die gewünschte Verzögerungszeit aus.

Wenn STROMSPAREINST auf AUS gesetzt ist, wechselt der Monitor nicht in den Energiesparmodus.

Die Bildschirmanzeige OPTION wird nach etwa 30

Sekunden automatisch ausgeblendet.

Sie konnen die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drucken.

Vordefinierte Modi und Benutzermodi

Dieser Monitor verfügt über werkseitig vordefinierte Modi für die gangigsten Industriestandards und bietet somit echte "Plug & Play"-Unterstützung.

Eine Liste der werkseitig vordefinierten Modi finds Sie im Appendix.

Wenn ein neuen Eingangssignal eingespeist wird, wählter Monitor den geeigneten werkseitig vordefinierten Modus aus und nimmt eine Phasenkalibrierung in bezug auf die Bildschirmitte vor, so daß eine hohe Bildqualität erzielt werden kann. Die Kalibrierungseinstellung wird gespeichert und sofort abgerufen, wann immer desselbe Eingangssignal eingeht.

Bei Eingangssignalen, die keinem der werkseite voreingestellt den Modi entsprechen, führt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie alle Einstellungen durch, die bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs für ein scharfes Bild notig sind. Es kann jedoch mitunter erforderlich werden, die vertikale und horizontale Zentrierung feineinzustellen. Drücken Sie dazu einfach die Taste AUTO, oder stellen Sie den Monitor wie in dieser Anleitung beschreiben ein. Die Einstellungen werden automatisch als Benutzzermodus gespeichert und abgerufen, wann immer das betreffende Eingangssignal eingeht.

Energiesparfungkton

Dieser Monitor entspricht den Energiesparrichtlinien der VESA und des ENERGY STAR-Programms sowie des enger gefaften NUTEK-Standards.

Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die VESA DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts in drei Stufen, wie unter erlautert, reduziert.

Sie konnen über die entsprechende Bildschirmanzeige eine Verzögerungszeit angegeben, nach der der Monitor in den Energiesparmodus wechselt. Stellen Sie die

Verzögerungszeit wie unter "Einstellen der Verzögerung für die Energiesparfunktion" auf Seite 15 beschrieben ein.

	Energiesparstufe	Leistungs-aufnahme*	Anzeige \( {}^{ \odot } \)
1	Normalbetrieb	\( \leq {65}\mathrm{\;W}\left( { \leq {75}\mathrm{\;W}}\right) \)	Grün
2	Bereitschaft (1. Stufe)	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Abwechselnd grün und orange
3	Unterbrechung (2. Stufe) (Schlaf)**	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Abwechselnd grün und orange
4	Deaktiviert (3. Stufe)*** (Tiefschlaf)**	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Orange
5	Ausgeschaltet	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Leuchtet nicht

• Nur Leistungsaufnahme des Monitors. Die Zahlen in Klammern geben die Leistungsaufnahme des Monitors einschließlich des Netzeils an.
  "Schlaf" und "Tiefschlaf" sind Energiesparmodi, die von der EPA (Umweltschutzbehörde der USA) definiert wurden.
  * Wenn der Computer in den Energiesparmodus wechselt, besteht ein Eingangssignal mehr ein, und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach der eingestilten Verzügerungszeit (siehe “Einstellen der Verzügerung für die Energiesparfunktion” auf Seite 15) wechselt der Monitor in den Energiesparmodus.

Störungsbehebung

Sie konnen die Ursache eines Problems gegebenv falls anhand these Abschnitts erkennen und beheben, ohne daß Sie sich an den Kundendienst wenden müssen.

Bildschirmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Wie Sie das Problem beheben, schlagen Sie unter "Fehlersymptome und Abhilfemaßnahmen" auf Seite 18

nach.

INFORMATION

NICT IM ABTASTBEREICH

"NICHT IM ABTASTBEREICH" gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht.

"KEIN EING SIGNAL" gibt an, daß kein Signal am Monitor eingegt.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zusückzuführen ist, schlagen Sieitte in der Dokumentation zu dem angeschlossenen Gerät nach.

Fuhren Sie die Selfbstdiagnosefunktion (Seite 19) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben laßt.

Symptom Überprüfen Sieitte folgenden:
Kein Bild
Die Anzeige ① leuchtet nicht.	Das Netzkabel muß korrekt angeschlossen sein.Der Netzschalter ① muß sich in der Position "Ein" befinden.
Die Meldung "KEIN EING SIGNAL" erscheint auf dem Bildschirm, oder die Anzeige ① leuchtet orange oder wechselt zwischen grün und orange.	Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker,müssen fest in den Buchsen sitzen.Das Eingangssignal muß korrekt ausgewählten. Achten Sie daraufuf, daß am HD15-Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind.Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Tastes auf der Computertastatur.Uberprüften Sie, ob der Computer eingeschaltet ist.Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldung "NICT IM ABTASTBEREICH" erscheint auf dem Bildschirm.	Durch den angeschlossenen Computer oder andere Geräte verurschte ProblemeDie Videofrequenz muß im für den Monitor angegebenen Bereich liegen.Wenn Sie einen alteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein:Horizontal: 30 - 92 kHz, vertical: 48 - 85 Hz
Es wird keine Meldung angezeigt, und die Anzeige ① leuchtet grün oder blinkt orange.	Verwenden Sie die Selfdistdiagsefungtion (Seite 19).
Sie arbeiten mit einem Windows 95/98-System.	Wenn Sie einen alteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Installieren Sie die Diskette "Windows Monitor Information Disk/Utility Disk", und wahren Sie aus den Sony-Monitoren im Auswahlfenster für Monitore in Windows 95/98 den Eintrag "CPD-L181/L181A" aus.
Sie arbeiten mit einem Macintosh-System.	Der Macintosh-Adapter und das Videosignalkabel,müssen richtig angeschlossen sein(Seite 6).
Das Bild flimmert, springt, oszilliert oder ist gestört.	Drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen,stellen Sie Signalabstand und Phase ein (Seite 10).Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffrähen oder Fernschgeräte aus der Höhe des Monitors.Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.Schreiben Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.Durch den angeschlossenen Computer oder andere Geräte verurschte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitereinstellung nach.Uberprüften Sie, ob der Grafikmodus (VESA, Macintosh 21 Zoll Farbe usw.) und die Frequenz des Eingangssignals von dieser Monitorunterstützt werden (Appendix). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten,möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequency) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen.	Drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen, stellen Sie Signalabstand und Phase ein (Seite 10).Stellen Sie Kontrast und Helligkeit ein (Seite 12).
Das Bild ist zu dunkel.	Stellen Sie die Hintergrundbeleuchung ein (Seite 15).Stellen Sie die Helligkeit ein (Seite 12).Nach dem Einschalten des Geräts besteht der Monitor einzelne Sekunden Aufwärmzeit. Das Bild erscheint nach weniger Sekunden.
Doppelbilder sind zu sehen.	Verwenden Sie keine Bildschirmveränderungskabel und/oder Videoschaltboxen, wenn diese Phänomen auftritt.Uberprüufen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder die Bildgroße ist nicht korrekt.	Drücken Sie die Taste AUTO (Seite 10).Stellen Sie die Bildgroße (Seite 12) bzw. die Position (Seite 11) ein. Beachten Sie, daß bei bestimmen Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Wellenförmige oder elliptische Moiré-Effekte sind sightbar.	Stellen Sie Signalabstand und Phase ein (Seite 10).
Die Farbe ist nicht gleichmäßig.	Drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen, stellen Sie Signalabstand und Phase ein (Seite 10).
Weiß sleht nicht weiß aus.	Stellen Sie die Farbtemperatur ein (Seite 14).
Die Bedienelemente am Monitor faktionieren nicht.	Wenn die Bedienelementsperre eingeschaltet ist (SPER), schalten Sie sie aus (FREIGB, Seite 16).

Selbstdiagnosefungtion

Dieser Monitor verfügt über eine Selfbstdiagnosefungtion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Tastatur.

Wenn die Netzanzeige grun leuchtet

1 Losen Sie das/ die Videosignalkabel.
2 Bevor der Monitor in den Energiesparmodus wechselt, drücken Sie die Taste +, und halten Sie sie 2 Sekunden lang gedrückt.

Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, Funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an, und überprüfen Sie den Zustand des/der Computer.

Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Handler.

Wenn die Netzanzeige orange blinkt

Schalten Sie den Monitor am Netzschalter aus und wieder ein.

Wenn die Netzanzeige 日 jetzt grun leuchtet, Funktioniert der Monitor ordnungsgemäß.

Wenn die Netzanzeige immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Handler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Thres Computers und der Grafikkarte.

Anzeigen des Bildschirms INFORMATION

Sie können den Modellnamen, die Seriennummer und das Baujahr这点es Monitors aneigen halten.

Halten Sie die Taste MENU fünf Sekunden lang gedrückt.

Die Bildschirmanzeige INFORMATION erscheint.

Beispiel

Technische Daten

LCD-Bildschirm Typ: a-Si-TFT-Aktivmatrix

BildgroBe:46cm

Eingangssignalformat RGB-Betriebsfrequenz*

fh:30-92kHz

fv:48-85 Hz

Effektive Bildpunkte 99,99%

Auflösung H:max. 1280 Punkte

V: max. 1024 Zeilen

Betriebsspannung Eingang:

20 V Gleichstrom (mit Netzteil)

Leistungsaufnahme nur Monitor: 3,0 A

mitNetzteil:0,7A

Netzteil Typ:AC-L181A

Eingangsspannung:

100-240 Volt Wechselstrom,

50 - 60Hz

max. 1,2 A

Ausgangsspannung: 20V

Gleichstrom, 5 A

Abmessungen (B/H/T) Einschließlich Ständer:

ca. 468· 422· 207,5mm

nur Monitor:

ca. 468· 354,5· 95mm

Gewicht ca. 9 kg einschließlich Ständer

Mitgeliefertes Zubehor Siehe Seite 6.

* Empfohlene Werte für das horizontale und vertikale Timing

Das horizontally Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 Sek liegen, je nachdem, welcheer Wert higher ist.

Die horizontale Austastbreite sollte uber 2,5 Sek liegen.

Die vertikale Austastbreite sollen über 450 Sek liegen.

Änderungen, die dem technischen Fortschriftdienen, bleiben vorbehalten.

Stiftbelegung fur Eingang 1/2

Stift Nr.	Signal	Stift Nr.	Signal
1	Rot	8	Masse Blau
2	Grün (zusammen-gesetztes Grünssignal mit Synchronisation)	9	DDC + 5V*
		10	Masse
		11	ID (Masse)
3	Blau	12	Bidirektionale Daten (SDA)*
4	ID (Masse)
5	DDC-Masse*	13	H. Sync
6	Masse Rot	14	V. Sync
7	Masse Grün	15	Datentakt (SCL)*

• DDC-Standard (DDC = Display Data Channel) nach VESA

INDICE

+...peraumentareilcontrasto
