CPDL181A - Altri accessori per computer SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Sony
Modello	CPDL181A
Dimensioni dello schermo	18,1 pollici (46 cm)
Tipo di pannello	a-Si TFT Active Matrix
Risoluzione massima	1280 x 1024 pixel
Frequenza orizzontale	30 - 92 kHz
Frequenza verticale	48 - 85 Hz
Consumo elettrico (normale)	≤ 65 W (con adattatore ≤ 75 W)
Dimensioni (con supporto)	468 x 422 x 207,5 mm
Dimensioni (senza supporto)	468 x 354,5 x 95 mm
Peso (con supporto)	Circa 9 kg
Alimentazione	Adattatore di alimentazione AC-L181A: ingresso 100-240 V CA, 50-60 Hz; uscita 20 V CC, 5 A
Connettori di ingresso	2 x HD15 (VGA)
Funzione di risparmio energetico	VESA DPMS, ENERGY STAR, NUTEK
Temperature di colore regolabili	9300K, 6500K, 5000K
Lingue di visualizzazione dei menu	Inglese, francese, tedesco, spagnolo, italiano, giapponese
Regolazioni automatiche	Regolazione automatica dell'immagine (tasto AUTO)
Manutenzione	Panno morbido leggermente imbevuto di detergente neutro; non utilizzare solventi
Sicurezza	Assicurare una circolazione d'aria sufficiente; evitare fonti di calore e umidità
Accessori forniti	Cavo di alimentazione, adattatore di alimentazione, cavo segnale video HD15, adattatore Macintosh, floppy disk utility, coperchio posteriore, carta di garanzia, manuale d'uso

Domande frequenti - CPDL181A SONY

Come regolare automaticamente l'immagine sul Sony CPDL181A?

Premere il tasto AUTO sul pannello anteriore. Il monitor regola automaticamente fase, clock e posizione dell'immagine in base al segnale di ingresso.

Cosa fare se l'immagine è sfocata o sfarfalla dopo la regolazione automatica?

Effettuare una regolazione manuale utilizzando i menu CLOCK e FASE. Avviare il software utility fornito (Utility Disk) per visualizzare un pattern di test, quindi regolare fino ad ottenere un'immagine nitida.

Come cambiare la lingua di visualizzazione dei menu?

Premere MENU, selezionare LINGUA con i tasti freccia, quindi scegliere la lingua desiderata (italiano, inglese, ecc.) e confermare con MENU.

Il monitor non si accende, cosa controllare?

Verificare che il cavo di alimentazione sia correttamente collegato alla presa e all'adattatore, che l'adattatore sia collegato al monitor e che l'interruttore di alimentazione sia in posizione ACCESO.

Come regolare la posizione dell'immagine se non è centrata?

Utilizzare il menu CENTRAGGIO: premere MENU, selezionare CENTRAGGIO, quindi regolare le posizioni orizzontale (H) e verticale (V) con i tasti + e -.

Cosa significa il messaggio 'FUORI RANGE DI SCANSIONE'?

Il segnale di ingresso ha una frequenza orizzontale o verticale al di fuori delle specifiche del monitor (fh: 30-92 kHz, fv: 48-85 Hz). Regolare la risoluzione e la frequenza di aggiornamento del computer.

Come attivare la modalità di risparmio energetico?

Nel menu OPZIONE, impostare RISPARMIO TEMPO sulla durata desiderata (es: 5 minuti). Il monitor entra in stand-by dopo questa inattività, riducendo il consumo a ≤1 W.

Come pulire lo schermo LCD del Sony CPDL181A?

Utilizzare un panno morbido leggermente umido (acqua o detergente neutro). Non utilizzare mai alcol, benzina o prodotti abrasivi. Non grattare lo schermo con oggetti appuntiti.

Come bloccare i tasti del pannello anteriore?

Andare nel menu OPZIONE, selezionare BLOCCO REGOLAZIONI e scegliere BLOC con il tasto -. Per sbloccare, selezionare SBLOC.

Come ripristinare le impostazioni ai valori di fabbrica?

Nel menu OPZIONE, selezionare IMPOSTAZIONI DI FABBRICA e premere il tasto +. Tutti i parametri (tranne la lingua) vengono ripristinati.

MANUALE UTENTE CPDL181A SONY

Operazioni preliminari

Precauzioni 4
Identificazione delle parti e dei comandi 5
Installazione 6
Accensionedemonitorcdelcomputer. 8
Selezione del segnale di ingresso 8

Personalizzazione del monitor

Presentazione del sistema di visualizzazione a schermo. 9
Selezione della lingua per la visualizzazione a schermo 9
Regolazione automatica dell'immagine 10

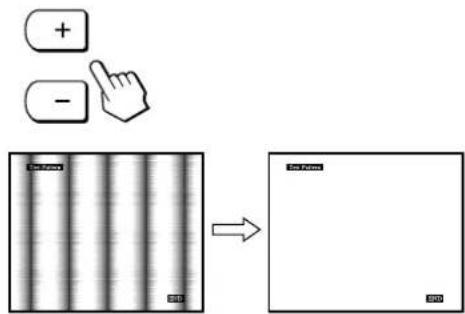

Eliminazione manuale del tremolio o della sfocatura 10
Regolazione della posizione dell'imagine 11
Regolazione della luminosità dell'immagine 12
Regolazione del contrasto 12
Modifica delle dimensioni dell'immagine secondo il segnale 12
Modifica o regolazione della temperatura di colore. 14
Modifica della posizione della videata 14
Regolazione della retroilluminazione. 15
Impostazione del ritardo della funzione di risparmio energetico 15
Blocco dei comandi 16
Reimpostazione delle regolazioni 16

Informazioni aggiuntive

Modi preimpostati e modi utente. 17
Guida alla soluzione dei problemi 17
Caratteristica tecniche 20

Appendix

Preset Mode Timing Table
TCO'99 Eco-document

• Macintosh è un marchio di fabbrica su licenza di Apple Computer, Inc., registrato negli U.S.A. e negli altri paesi.
• Windows e MS-DOS sono marchi di fabbrica registrati di Microsoft Corporation negli U.S.A. e negli altri paesi.
• IBM PC/AT c VGA sono marchi di fabbrica registrati di IBM Corporation negli U.S.A.
  VESA e un marchio di fabbrica di Video Electronics Standard Association.
• ENERGY STAR é un marchio di fabbrica registrato negli U.S.A.
• Tutti gli altri nomi dei prodotti menzionati all'interno del manuale possono essere marchi di fabbrica o marchi di fabbrica registrati delle loro rispettive compagnie.
• Inoltre, "TM" e "®" non vengono in quello manuale menzionati per ciascun caso.

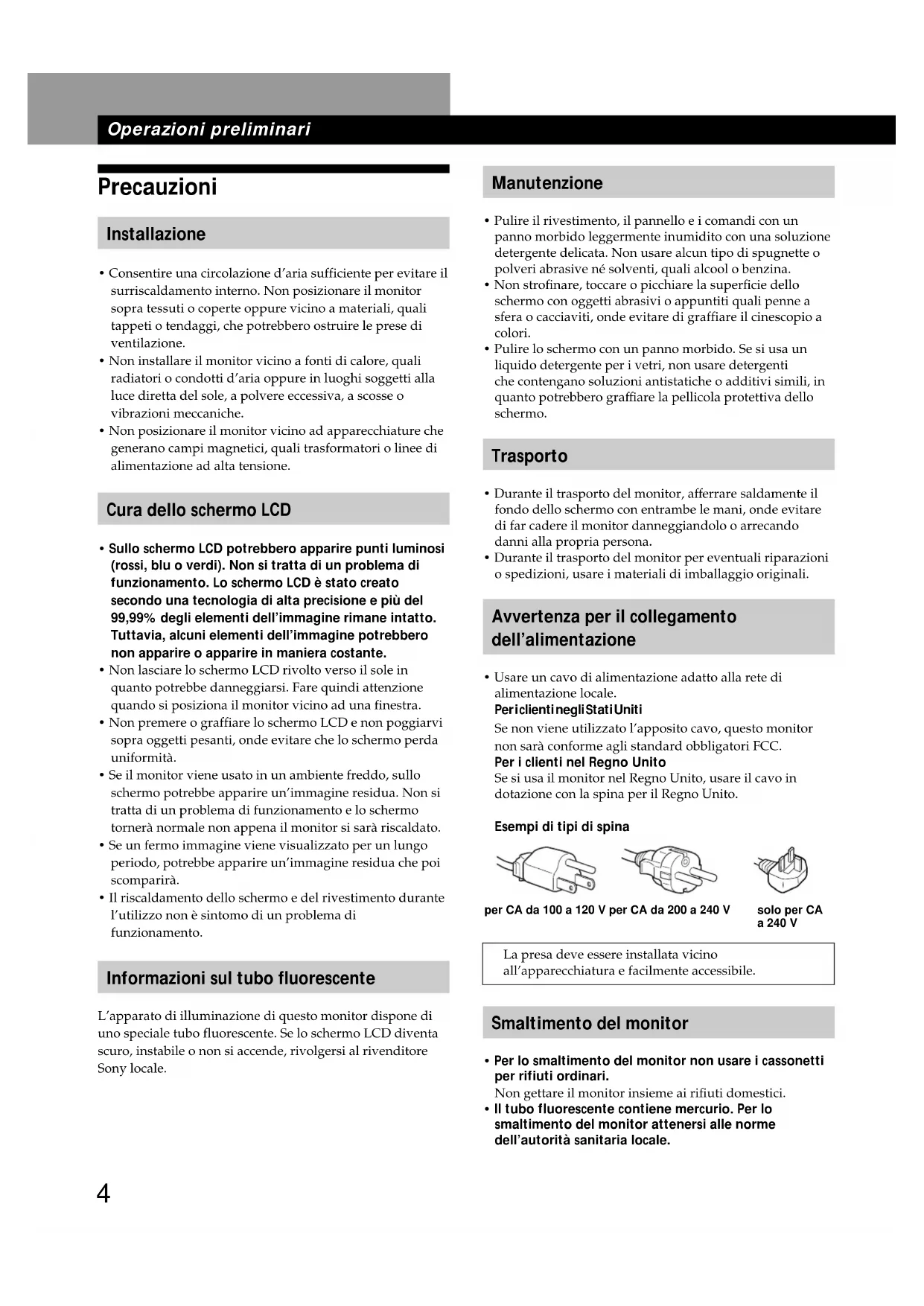

Precauzioni

Installazione

• Consentire una circolazione d'aria sufficiente per evitare il surriscaldamento interno. Non posizionare il monitor sopra tessuti o coperte oppure vicino a materiali, quali tappeti o tendaggi, che potrebbero ostruire le prese di ventilazione.
• Non installare il monitor vicino a fonti di calorie, quali radiatori o condotti d'aria oppure in luoghi soggetti alla luce diretta del sole, a polvere eccessiva, a scosse o vibrazioni meccaniche.
• Non positioning are il monitor vicino ad apparecchiature che generano campi magneti, quali trasformatori o linee di alimentazione ad alta tensione.

Cura dello schermo LCD

• Sullo schermo LCD potrebbero apparire puncti luminosi (rossi, blu o verdi). Non si tratta di un problema di funzionamento. Lo schermo LCD è stato创建工作 secondo una TECHNOologia di alta precisione e più del 99,99% degli elementi dell'immagine rimane intatto. Tuttavia, alcuni elementi dell'immagine potrebbero non apparire o apparire in maniera costante.
• Non lasciare lo schermo LCD rivolto verso il sole in quanto potrebbe danneggiarsi. Fare quindi attenzione quando si posizione il monitor vicino ad una finestra.
• Non premere o graffiare lo schermo LCD e non poggiarvi sopra oggetti pesanti, onde evitare che lo schermo perda uniformita.
• Se il monitor viene usato in un ambiente freddo, sullo schermo potrebbe apparire un'immagine residua. Non si tratta di un problema di funzionamento e lo schermo tornerà normale non appena il monitor si sare riscaldato.
• Se un fermo immagine viene visualizzato per un lungo periodo, potrebbe apparire un'immagine residua che poi scomparirà.
• Il riscaldamento dello schermo e del rivestimento durante l'utilizzo non è sintomo di un problema di funzionamento.

Informazioni sul tubo fluorescente

L'apparato di illuminazione di questo monitor dispone di uno speciale tubo fluorescente. Se lo schermo LCD diventa scuro, instabile o non si accende, rivolgersi al rivenditore Sony locale.

Manutenzione

• Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente delicata. Non usare alcun tipo di spugnette o polveri abrasive né solventi, quali alcool o benzina.
• Non strofinare, toccare o picchiare la superficie dello schermo con oggetti abrasivi o appuntiti quali penne a sfera o cacciaviti, onde evitare di graffiare il cinescopio a colori.
• Pulire lo schermo con un panno morbido. Se si usa un liquido detergente per i vetri, non usare detergenti che contengano soluzioni antistatiche o additivi simili, in quanto potrebbero graffiare la pellicola protettiva dello schermo.

Trasporto

• Durante il trasporto del monitor, afferrare saldamente il fondo dello schermo con entrambe le mani, onde evitare di far cadere il monitor danneggiandolo o arrecando anni alla propria persona.
• Durante il trasporto del monitor per eventuali riparazioni o spedizioni, usare i materiali di imballaggio originali.

Avvertenza per il collegamento dell'alimentazione

• Usare un cavo di alimentazione adatto alla rete di alimentazione locale.

PerclientinegliStatiUniti

Se non viene'utilizzato l'apposto cavo, quello monitor non sare conforme agli standard obbligatori FCC.

Per i cliente nel Regno Unito

Se si usa il monitor nel Regno Unito, usare il cavo in dotazione con la spina per il Regno Unito.

Esempi di tipi di spina

per CA da 100 a 120 V per CA da 200 a 240 V
solo per CA a 240 V

La presa deve essere installata vicino

all'apparecchiatura e facilmente accessible.

Smaltimento del monitor

• Per lo smaltimento del monitor non usare i cassonetti per rifliuti ordinari.
  Non gettare il monitor insieme ai rifiuti domestici.
• Il tubo fluorescente contiene mercurio. Per lo smaltimento del monitor atteneri alle norme dell'autorità sanitaria locale.

Identificazione delle parti dei comandi

Per maggiori informazioni vedere le pagine fra parentesi.

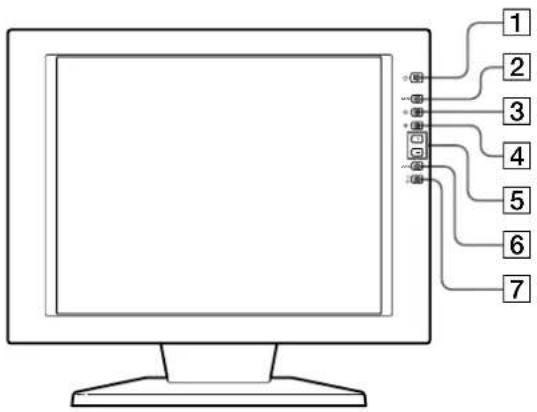

Lato anterio

1 Interruttore e indicatore (accensione) (page 8, 17)

Per accendere e specnere il monitor.

Quando il monitor viene acceso l'indicatore si illumina in verde, nelle lampeggia in verde e in arancione oppure si illumina in arancione quando il monitor è nel modo di risparmio energetico.

TastomENU(menu)(page9-16,19)

Per visualizzare a schermo la videata MENU.

3 Tasto (luminosità) (↑) (page 9-16)

Per regolare la luminosità dell'imagine.

Funzione come il tasting per la selezione delle voci di menu.

4 Tasto (contrasto) (↓) (page 9-16)

Per regolare il contrasto.

Funzione come il tasting per la selezione delle voci di menu.

5 Tasti + / - (regolazione) (page 11-16)

Per regolare le voci di menu selezionate.

6 Tasto AUTO (pagina 10)

Quando il segnale proveniente dal computer viene visualizzato su quello monitor, premere il tasto AUTO per regolare automaticamente l'imagine.

E inoltre necessario preme questo tasto se l'immagine non e centrata o se è sfocata.

Lato posteriore

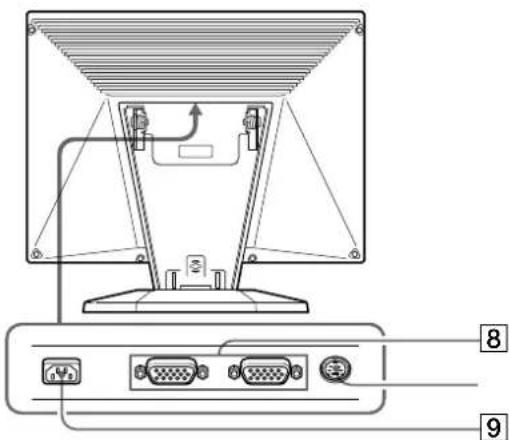

7 Interruptatore e indicatori di ingresso 1,2 (pagina 8)

Selezione il segnale di ingresso da 一 1 o 一 2 .Ogni volta che si preme il tasto, l'ingresso cambia alternativamente e Iindicatore corrispondente si accende.

8 Connettori di ingresso 一 1 / 一 2 (HD15) (page6,8)

Segnali video RGB analogici di ingresso (0,714 Vp-p, positivo) e segnali SYNC.

9 Connettore DC IN (pagina 6)

Fornisce corrente CC al monitor dall'alimentatore CA.

• Questo connettore viene'utilizzato solo dal personale dell'assistenza. Non collegare nulla a questa presa.

Installazione

Prima di usare quello monitor, verificare che nell'imballaggio siano compresi i seguenti elementi:

Monitor LCD (1)
Coperchio posteriore (1)
Cavo di alimentazione (1)
- Alimentatore CA (1)
Cavo del segnale video HD15 (1)
- Adattatore Macintosh (1)
- Windows Monitor Information Disk/Utility Disk (1)
- Macintosh Utility Disk (1)
- Scheda garanzia (1)
- Queste istruzioni per l'uso (1)

Punto 1: Collegamento del monitor al computer

Spagnere il monitor e il computer prima di effettuare i collegamenti.

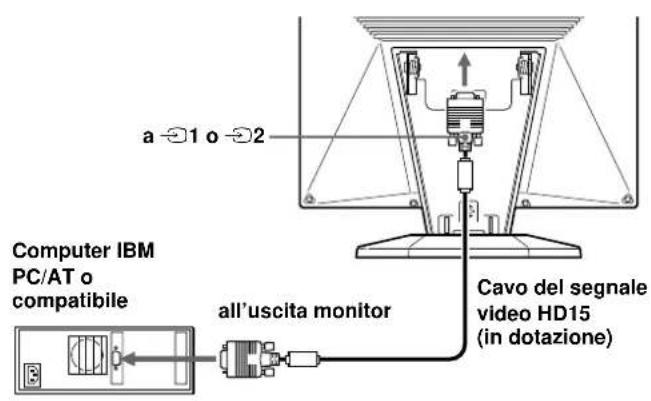

Collegamento ad un computer IBM PC/AT o compatible

Se il sistema del PC in uso non dispone della compatibilità Plug & Play (DDC2B e DDC2Bi)

Questo monitor usa il piedino N. 9 per il connettore del segnale video per la compatibilità Plug & Play (DDC2B e DDC2Bi). Per la posizione del piedino N. 9, vedere a pagina 20.

• Se il computer accetta il piedino N. 9, utilizzato il cavo del segnale video HD15 in dotazione.
• Se il computer non accetta il piedino N. 9, rivolgersi al proprio rivenditore per informazioni su come ottenere un adattatore HD15.

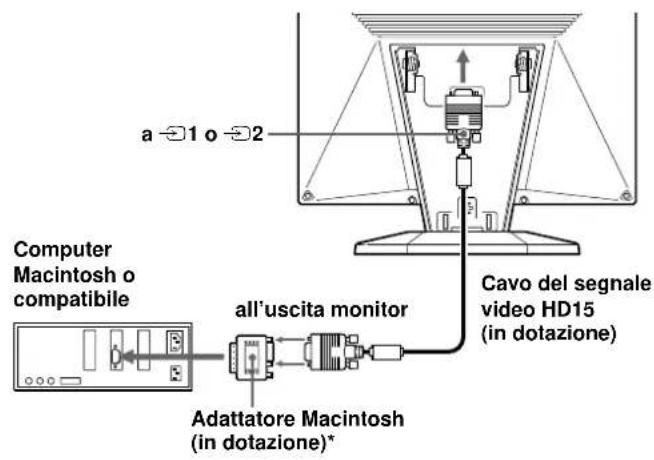

Collegamento ad un computer Macintosh

Usare l'adattatore Macintosh in dotazione.

• Prima di collegare il cavo, collegare al computer l'adattatore del Macintosh in dotazione. Questo adattatore è compatible con i computer scric Macintosh LC, Performa, Quadra, Power Macintosh e Power Macintosh G3 (acquistati prima di gennaiod del 1999). Se si effettua il collegamento ad un computer scric Power Macintosh G3 acquistato dopo il gennaio del 1999, è necessario utilizzato un adattatore diverso (non in dotazione). Per i computer Macintosh II ed alcune versioni precedenti dei modelli PowerBook potrebbs cesserne necessario un adattatore con microinterruttori (non in dotazione).

Punto 2: Collegamento del cavo di alimentazione

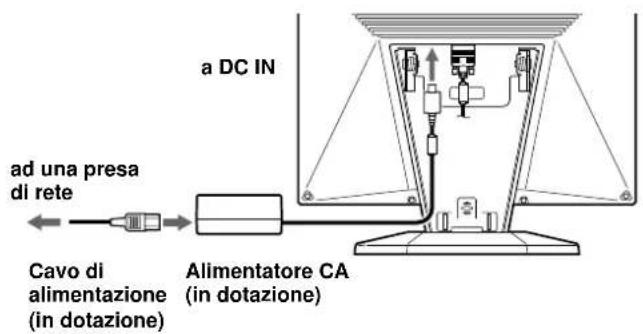

Con il monitor e il computer spenti, collegare un terminale del cavo di alimentazione all'alimentatore CA, quando l'alimentatore CA al monitor. Collegare ora l'alto terminale del cavo di alimentazione ad una presa di rete.

Punto 3: Installazione del coperchio posteriore

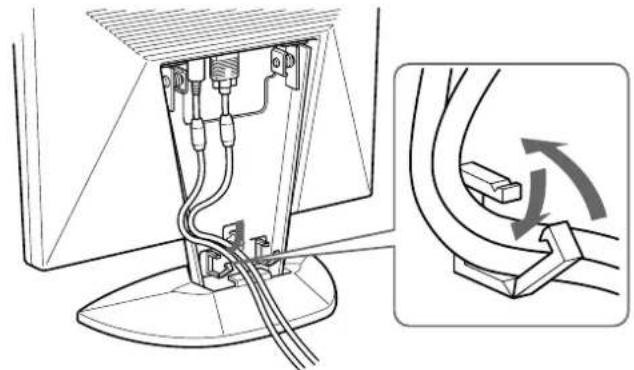

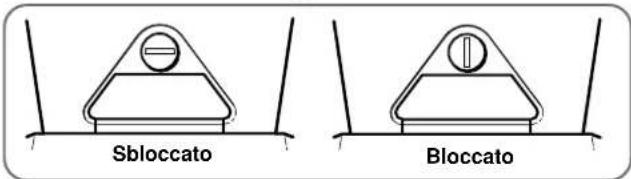

Dopo aver collegato il computer e il cavo di alimentazione, installare il coperchio posteriori in dotazione.
Accertarsi che lo schermo rimanga in posizione verticale durante l'installazione del coperchio posteriori.

1 Agganciare ilcavodel computere ilcavodi alimentazione.

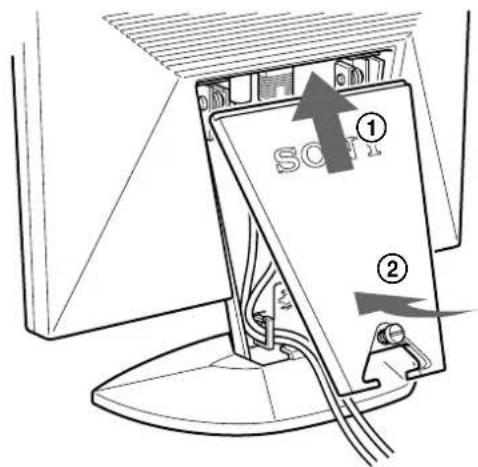

2 Premere lapartesuperioredel coperchio posteriori controlapartesuperiorediaggancio,quindi spingeredentroil coperchio.

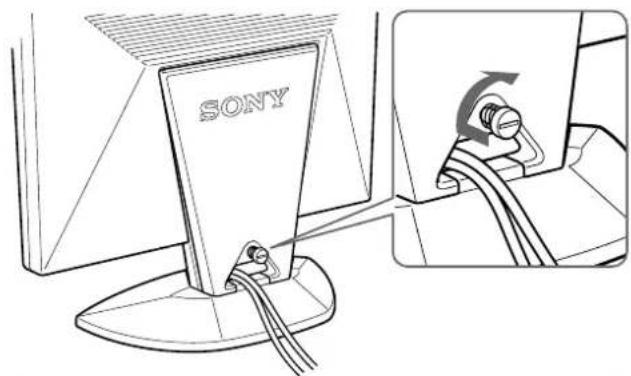

3 Girarela vite perfissare ilcoperchioposteriore.

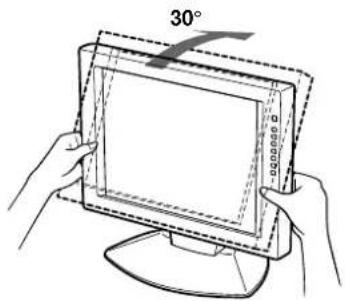

Regolazione dell'inclinazione

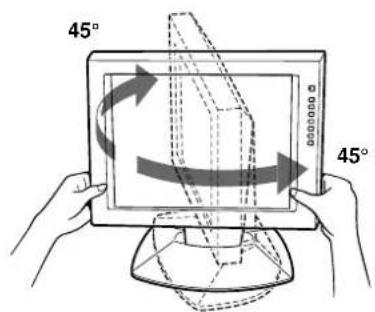

É possibile regolare l'inclinazione del monitor sono a 30^ in verticale e 45^ verso destra o verso sinistra. Tuttavia, é possibile ottener la migliorare visualizzazione inclinando il monitor in verticale di 5^ o più.

Per girare il monitor, tenerlo con entrambe le mani nella parte inferiore come illustrato di seguito.

Accensione del monitor e del computer

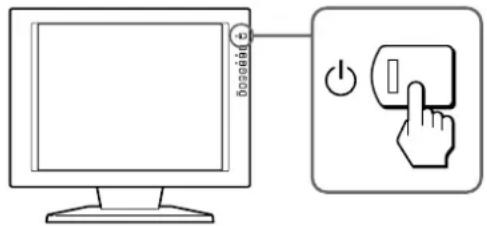

1 PremereI'interruttore 念

2 Accendereilcomputer.

L'installazione del monitor è completata.

Se necessario, usare i comandi del monitor per regolare l'imagine.

Se non viene visualizzata alcuna imagine sullo schermo

• Verificare che il monitor sia collegato correttamente al computer.
• Se non viene visualizzato il messaggio "NO INPUT SIGNAL" sullo schermo, provare a cancellare il segnale di ingresso e controllare che la schedra grafica del computer sa posizionata completeness nell'alloggiamento del bus corretto.
• Se si sostituisce un vecchio monitor con quello modello e sullo schermo appara il messaggio "OUT OF SCAN RANGE", ricollegare il vecchio monitor. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale si trovi tra 30 -92 kHz, la frequenza verticale tra 40 - 85Hz e la risoluzione sua 1280× 1024 o inferiore.

Per ulteriori informazioni sui messaggi a schermo, vedere "Guida alla soluzione dei problemi" a pagina 18.

Per gli utenti di Windows 95/98

Per potenziare al massimo il monitor, installare sul proprio computer il nuovo file di informazioni sul modello dal disco Windows Monitor Information Disk/ Utility Disk.

Questo monitor è conforme allo standard Plug & Play "VESA DDC". Se la schedra grafica/PC è conforme a DDC, selezionare "Plug & Play Monitor (VESA DDC)" o il nome del modello di questo monitor come tipo de monitor dal "Control Panel" di Windows 95/98. Alcune schedre grafiche/PC non sono conformi a DDC. Se la schedra grafica/PC ha dificoltà a comuncare con questo monitor, caricare il disco Windows Monitor Information Disk/Utility Disk e selezionare il nome del modello di questo monitor come tipo di monitor.

Per gli utenti di Windows NT4.0

L'impostazione del monitor in Windows NT4.0 è differente da Windows 95/98 e non occorre effettuare la selezione del tipo di monitor. Per informazioni dettagiate sulla regolazione della risolutazione, frequenza di refresh e numero di colore, consultare le istruzioni per l'uso di Windows NT4.0.

Regolazione della risoluzione del monitor e del numero di colore

Regolare la risoluzione del monitor e il numero di colore facendo riferimento alle istruzioni per l'uso del proprio computer. Il numero di colore cui variate in base al computer o alla schedra grafica. L'impostazione della tavolozza dei colori e il numero reale dei colori è descritto qui di seguito:

High Color (16 bit) 65.536 colori
True Color (24 bit) circa 16,77 millioni di colori

Nel modo True Color (24 bit), la velocità potrebbe essere inferiore.

Selezione del segnale di ingresso

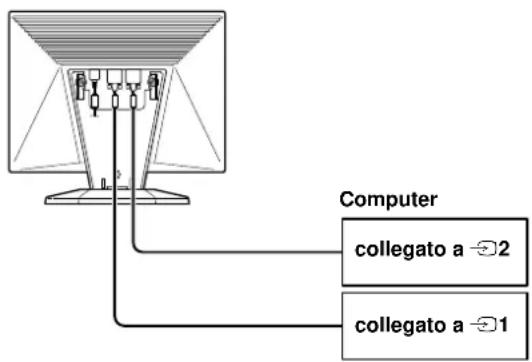

E possible collegare due computer a questo monitor utilizzando i connettori HD 15. Per passare da un computer all'alto, utilizzato il tasto 一

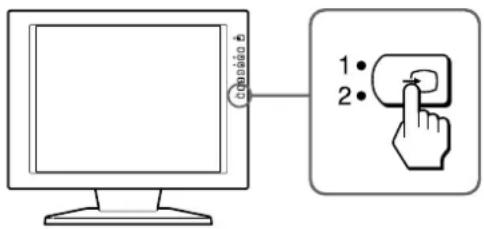

Premereiltasto-

Il segnale di ingressore e l'indicatore dell'ingresso corrispondente cambiano agli volta che si premequesto tasto.

Nota

Se il computer che si desidera utilizzato viene riavviato o il computer si trova nella modalità di risparnio energetico, il monitor cui passare automaticamente all'alto segnale del connettore. In quello caso, selezionare manually il segnale desiderato utilizzato il tasto .

Operazioni preliminari alla regolazione

Collegare il monitor e il computer e quindi accenderli.

Per ottenerisultati migliorari,attendere almeno 30

minuti prima di effettuare le regolazioni.

Presentazione del sistema di visualizzazione a schermo

La maggior parte delle regolazioni vengono effettuate utilizzando la videata MENU.

Per modificare la lingua per la visualizzazione a schermo, videere la sezione "Selezione della lingua per la visualizzazione a schermo".

USCITA

Viene chiusa la videata MENU.

FASE

Viene visualizzata la videata FASE per regolare la fase quando i caratteri o le immagini appaiono sfocati sull'intero schermo. Regolare la fase dopo aver regolato il pixel.

REG.PXIEL

Viene visualizzata la videata REG. PILXEL per regolare il pixel quando i caratteri o le immagini non appaiano nitidi in alcune parti dello schermo.

CENTRATURA

Viene visualizzata la videata CENTRATURA per regolare la centratura dell'imagine.

ZOOM/SMOOTHING

Visualizza la videata ZOOM/SMOOTHING per regolare la nitidezza dell'imagine a seconda del rapporto di formato o della risoluzione del segnale di ingressso.

COLORE

Viene visualizzata la videata COLORE per regolare la temperatura di colore.

LANGUAGE

Viene visualizzata la videata LANGUAGE per selezionare la lingua per la visualizzazione a schermo.

OPZIONI

Viene visualizzata la videata OPZIONI in cui è possibile regolare le impostazioni per la retroilluminazione, la posizione della videata, il ritardo della funzione di risparmio energetico e il blocco dei comandi.

Selezione della lingua per la visualizzazione a schermo

E possibile selezionare la lingua per la visualizzazione a schermo fra inglese, francese, tedesco, spagnolo, italiano e giapponese.

1 Premere il tasto MENU.

Appare la videata MENU

2 Premere i tasti / per selezionare LANGUAGE e premere il tastingo MENU.

Appare la videata LANGUAGE.

3 Premere i tasti / per selezionare la lingua desiderata e premere il tasto MENU.

Appare la videata MENU della lingua selezionata.

La videata scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere di nuovo il tasto MENU.

Regolazione automatica dell'immagine

Se l'imagine è tremolante o sfocata, premere il tasting AUTO. Il monitor viene regolato automaticamente in base al segnale del computer Collegato.
Con alcuni computer potrebbero rendersi necessarie ulteriori regolazioni fini. In quello caso, regolare il monitor manualmente.
1 Accendere il monitor.
2 Accendere il computer.
3 Premere il tasto AUTO.

Il monitor regola i pixel per adattarli al segnale di ingressso in modo che l'immagine appaia nitida e si adatti al centro dello schermo.

Note

• É possibile utilizzare Questa funzione con computer che eseguono Windows o un software di interfaccia grafica utente simile che consenta un'immagine a schermo pieno. Se il colore di sfondo è scuro o se l'immagine immessa non riempie lo schermo fino ai bordi (como ad esempio un prompt di MS-DOS) è possibile che si verifichino problemi di funzionamento.
• Durante l'escuizione della funzione di dimensionamento automatico, lo schermo potrebbe apparire vuoto per alcuni secondi, non si tratta comunique di un problema di funzionamento.

Se l'imagine è tremolante o sfocata ancche\ dopo aver premuto il tasting AUTO

Regolare pixel e fase basandosi sulla sezione "Eliminazione manuale del tremolio o della sfocatura".

Se I'immagine non si trova al centro dello schermoancheafterpremutoiltastooAUTO

Effetturare la regolazione utilizzando la videata CENTRATURA basandosi sulla sezione "Regolazione della posizione dell'immagine".

Eliminazione manuale del tremolio o della sfocatura

Se una parte dello schermo appeare tremolante o sfocata, premere il tasto AUTO. Se con esta operazione il problema non viene risolto, regolare pixel e fase come descritto di seguito.

Una volta regolati, pixel e fase verranno memorizzati per il segnale di ingresso corrente.

1 Impostare la risoluzione su 1280·1024 nel computer.

Se la risoluzione della schedra grafica è inferiore a 1280. 1024, impostare ZOOM su REAL (pagea 12).

2 Caricare il dischetto Utility Disk.

Usare il dischetto appropriato per il computer.

Per Windows 95/98

Windows Monitor Information Disk/Utility Disk Per Macintosh

Macintosh Utility Disk

3 Avviare il dischetto Utility Disk e visualizzare il modello di testo.

Per Windows 95/98

Fare cli su [Utility Disk] [Windows] [Utility.exe]. Per Macintosh

Fare cli su [Utility Disk] [SONY-Utility].

4 Premere il tasto MENU.

Appare la videata MENU.

5 Premere i tasti / per selezionare REGOLAZ. Pixel e premere di nuovo il tastingo MENU.

Appare la videata REGOLAZ. PIXEL.

6 Premere i tasti + / - finché i colori dello schermo non divertano uniformi.

Effettuare la regolazione in modo che le righe verticali scompaiano.

7 Premere il tasto MENU.

Appare la videata MENU.

Se sull'intero schermo appaiano righe orizzontali,

regolare la fase seguendo il punto successivo.

8 Premere i tasti / per selezionare FASE e premere di nuovo il tasto MENU.

Appare la videata FASE.

9 Premere i tasti + / - finché i colori dello schermo non divertano uniformi.

Effettuare la regolazione in modo che le righe orizzontali vengano ridotte al minimo.

10 Una volta terminato,fare clic su [END] sullo schermo per disattivare il modello di test.

La videata scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tasto MENU.

Regolazione della posizione dell'immagine

Se l'imagine sullo schermo non appeare centrata, premere il tasting AUTO. Se con questa operazione il problema non viene risolto, regolare la centratura come descripto di seguito.

Una volta regolata, la centratura verra memorizzata per il segnale di ingresso corrente.

1 Avviare il dischetto Utility Disk e visualizzare il modello di testo.

Effettuare le procedure descripte nei puniti 2 e 3 della sezione "Eliminazione manuale del tremolio o della sfocatura".

2 Premere il tasto MENU.

Appare la videata MENU.

3 Premere i tasti 12 per selezionare CENTRATURA e premere di nuovo il tastingo MENU.

Appare la videata CENTRATURA.

4 Spostare l'imagine in alto, in basso, a sinistra o a destra fino a quando non scompare la cornice nel perimetro del modello di testo.Per la regolazione orizzontale, selezionare H usando i tasti / e regolare la posizione usando i tasti + / -

+...per spostare l'immagine a destra
...per spostare l'immagine a sinistra

Continua

Personalizzazione del monitor

Per la regolazione verticale, selezionare V using i tasti / e regolare la posizione usingi tasti + / -

+...per spostare l'imagine versus l'alto
- .per spostare l'imagine verso il basso

5 Una volta terminato,fare clsc su END sullo schermoper disattivare il modello di test.

La videata scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tasto MENU.

Regolazione della luminosità dell'immagine

Una volta regolata, la luminosità verrà memorizzata per tutti i segnali di ingresso ricevuti.

1 Premere il tasto (luminosita)

Appare la videata LUMINOSITA.

Frequenza orizzontale
Frequenza verticale

2 Premere i tasti + / -

+...per aumentare la luminosita -...per diminuire la luminosita

La videata scompare automaticamente après circa 3 secondi.

• Nella videata LUMINOSITA appaiano le frequenze orizzontale e verticale per il segnale di ingresso ricevuto.

Se lo schermo è troppo luminoso durante la visualizzazione in una stanza buia

Diminuire la RETROILLUMINAZ. (pagina 15).

Regolazione del contrasto

Una volta regolato, il contrasto verra memorizzato per tutti i segnali di ingresso ricevuti.

1 Premere il tasto (contrasto)

Appare la videata CONTRASTO.

Frequenza Frequenza orizzontale* verticale*

2 Premere i tasti + / -

• . . . per diminuire il contrasto

La videata scompare automaticamente dopo circa 3 secondi.

• Nella videata CONTRASTO appaiono le frequenze orizzontale e verticale per il segnale di ingresso ricevuto.

Modifica delle dimensioni dell'immagine secondo il segnale

Il monitor è impostato in fabbrica per visualizzare l'imagine a schermo intero indipendente dal modo o alla risoluzione dell'imagine. è possible inoltre visualizzare l'imagine nel rapporto di formato o nella risoluzione reale. Notare che i segnali di risoluzione 1280 - 1024 riempioso l'intero schermo e che non è possibile attivare il modo ZOOM.

Una volta impostato, lo zoom verra memorizzato per il segnale di ingresso corrente.

FULL1

Il segnale di ingresso viene visualizzato a schermo intero.
indipendente del mode o della risoluzione dell'imagine.

FULL 2

Il segnale di ingressso viene visualizzato sullo schermo nel rapporto di fornato reale. Di conseguenza, possono apparire fasce nere nella parte superiore e inferiore dell'imagine a seconda del segnale.

REAL

Il segnale di ingresso viene visualizzato sullo schermone nella risoluzione reale (i segnali Sub-SXGA vengono visualizzati all'interno di una cornice nera al centro dello schermo).

1 Premere il tasto MENU. Appare la videata MEN

2 Premere i tasti / per selezionare ZOOM/ SMOOTHING e premere di nuovo il tastingo MENU.

Appare la videata ZOOM/SMOOTHING.

3 Premere i tasti /per selezionare ZOOM.

4 Premere i tasti + / - per selezionare il modo desiderato.

La videata scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tasto MENU.

Per visualizzare I'immagine a schermo piano

Selectionare "FULL 1" al punto 4.

Se I'imagine visualizzata nel modo FULL 1 o FULL 2 non è omogenea

Usare la funzione di omogeneità dell'imagine. L'effetto di omogeneità è via via maggiore a seconda che si selezioni, nell'ordine, TEXT STANDARD GRAPHICS. Notare che i segnali di risoluzione 1280·1024 vengono migliorati solo nel modo REAL e che non è possibile attivare la

funzione SMOOTHING.

Una volta impostata, l'omogeneità viene memorizzata nel segnale di ingresso corrente.

STANDARD

Effetto di omogeneità standard (effetto preimpostato in fabbrica).

TEXT

Per far visualizzare nitidamente i caratteri (questo modo è adatto per le applicazioni basate su testo).

GRAPHICS

Per far visualizzare nitidamente le immagini (questo modo è adatto per software su CD-ROM come fotografia o illustrazioni).

1 Premere il tasto MENU.

Appare la videata MENU.

MENU

2 Premere i tasti /per selezionare ZOOM/ SMOOTHING e premere di nuovo il tastingo MENU. Appare la videata ZOOM/SMOOTHING.

3 Premere i tasti / per selezionare SMOOTHING.

4 Premere i tasti + / - per selezionare il modo desiderato.

La videata scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tasto MENU.

Modifica o regolazione della temperatura di colore

La temperatura di colore è impostata in fabbrica su 9300K.

È possibile modificare la temperatura di colore impostandola su 6500K o 5000K. Usare esta funzione per regolare la temperatura di colore in modo che corrisponda ai colori reali di un'immagine stampata.

Una volta regolata, la temperatura di colore verrà

memorizzata per tutti i segnali di ingresso ricevuti.

1 Premere il tasto MENU.

Appare la videata MENU.

MENU

2 Premere i tasti / per selezionare COLORE e premere di nuovo il tastingo MENU.

Appare la videata COLORE.

3 Premere i tasti / per selezionare la temperatura di colore.

Se occorre effettuare ulteriori regolazioni della temperature di colore selezionata, passare al punto 4. In caso contrario, premere il tasto MENU. Appare la videata MENU.

4 Premere i tasti / per selezionare R (rosso) o B (blu) e premere i tasti +/- per ottener il colore desiderato.

Il colore cambia con l'augmentare o il diminuire dei componenti R o B rispetto a V (verde).

La videata scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tastingo MENU.

Modifica della posizione della videata

É possible modificare la posizione della videata, ad esempio quando si desidera regolare l'immagine che vi sta dietro.

1 Premere il tasto MENU.

Appare la videata MENU.

2 Premere i tasti / per selezionare OPZIONI e premere di nuovo il tastingo MENU.

Appare la videata OPZIONI.

3 Premere i tasti / per selezionare (POSIZ MENU ORIZ) o (POSIZ MENU VERT).

Per regolare la posizione orizzontale

Per regolare la posizione verticale

4 Premere i tasti + / - per spostare le videata sulla posizione desiderata.

La videata OPZIONI scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tasto MENU.

Regolazione della retroilluminazione

Se durante l'uso del monitor in una stanza buia lo schermo è troppo luminoso, regolare la retroilluminazione.

1 Premere il tasto MENU.

Appare la videata MENU.

2 Premere i tasti / per selezionare OPZIONI e premere di nuovo il tastingo MENU.

Appare la videata OPZIONI.

3 Premere i tasti 日 /日 per selezionare 130 (RETROILLUMINAZ).

4 Premere i tasti + / - per regolare il livello della luce.

La videata OPZIONI scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tasto MENU.

Impostazione del ritardo della funzione di risparmio energetico

È possibile impostare il tempo per ritardare l'ingresso del monitor nel modo di risparmio energetico. Per maggiori informazioni sulle capacità di risparmio energetico di questo monitor, vedere a pagina 17.

1 Premere il tasto MENU.

Appare la videata MENU.

2 Premere i tasti / per selezionare OPZIONI e premere di nuovo il tastingo MENU.

Appare la videata OPZIONI.

3 Premere i tasti / per selezionare (RITARDO POW SAV).

4 Premere i tasti + / - per selezionare il tempo desiderato.

Se RITARDO POW SAV viene impostato su NO, il monitor non entra nel modo di risparmio energetico.

La videata OPZIONI scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tastingo MENU.

Blocco dei comandi

La funzione di blocco dei comandi disattiva tutti i comandi ecctto l'interruttore (accensione), il tastingo MENU e altri tasti sul pannello anteriore.

Quando si selezione "BLOCC", nelle videata MENU è possibile selezionare solo le seguenti voci:

• USCITA
  BLOCC MENU e IMPOSTAZ. ORIGIN nella videata OPZIONI

Se si preme uno dei tasti bloccati, sullo schermo appeare il contrassegno O.

1 Premere il tasto MENU.

Appare la videata MENU.

2 Premere i tasti / per selezionare OPZIONI e premere di nuovo il tastingo MENU.

Appare la videata OPZIONL.

3 Premere i tasti 念 per selezionare (BLOCC MENU).

4 Premere il tasto - per selezionare BLOCC.

La videata OPZIONI scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tastingo MENU.

Per annullare il blocco dei comandi

Premere il tasto + al punto 4 per selezionare SBLOC.

Reimpostazione delle regolazioni

Tutte le regolazioni e le impostazioni sono essere reimpostate sulle impostazioni di fabbrica.

La temperatura di colore viene reimpostata su 9300K, l'impostazione di zoomiene reimpostata sul modo FULL 1 e il tempo di ritardo della funzione di risparmio energetico viene reimpostato su 5 secondi. Il blocco dei comandiiene annullato. Le altre regolazioni ritornano alle impostazioni predefinite. Tuttavia, la lingua per la visualizzazione a schermo noniene modificata.

1 Premere il tasto MENU.

Appare la videata MENU.

2 Premere i tasti / per selezionare OPZIONI e premere di nuovo il tastingo MENU.

Appare la videata OPZIONI.

3 Premere i tasti per selezionare (IMPOST. ORIGINALI).

4 Premere il tasto+.

La videata OPZIONI scompare automaticamente après circa 30 secondi.

Per chiudere la videata, premere due volte il tasto MENU.

Modi preimpostati e modi utente

Questo monitor dispone di modi preimpostati in fabbrica in baseagli standard industriali più diffusi di effettiva compatibilità "plug and play".

Per un elenco dei modi preimpostati in fabbrica, vedere I'Appendix.

Quando viene immesso un nuovo segnale di ingressso, il monitor selezione il modo preimpostato in fabbrica appropriato e regola temporaneamente la calibrazione della fase per fornire un'immagine di alta qualità al centro dello schermo. La calibrazioneiene memorizzata e immediatamente richiamata qualora venga ricevuto lo stesso segnale di ingressso.

Per i segnali di ingresso che non corrispondono a nessuno dei modi preimpostati in fabbrica, la technologia Multiscan digitale di questo monitor esgue delle regolazioni necessarie affinché sullo schermo appaia un'immagine nitida per qualsiasi sincronizzazione nella gamma di frequenza del monitor. Tuttavia, potrebbe essere necessaria la sintonia fine della centratura verticale e orizzontale.

Premere sempliciente il tasto AUTO o regolare il monitor in base alle istruzioni di regolazione. Le regolazioni vengono memorizzate automaticamente come modo utente e richiamate qualora venga ricevuto il segnale di ingresso corrispondente.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive di risparmio energetico stabilite da VESA e ENERGY STAR, così come alle più severe direttive NUTEK.

Se il monitor viene collegato ad un computer o ad una scheda grafica video conforme a VESA DPMS (Display Power Management Signaling), il consumo energetico verrà automaticamente ridotto in tre fasi come descriptors qui sotto. è possibile impostare il tempo di ritardo per l'ingresso del monitor nel modo di risparmio energetico utilizzando la videata, come descriptorità nella sezione "Impostazione del ritardo della funzione di risparmio energetico" a pagina 15.

	Modo di consumo energetico	Consumo energetico*	Indicatore \( {}^{ \oplus } \)
1	Funzionamento normalc	\( \leq {65}\mathrm{\;W}\left( { \leq {75}\mathrm{\;W}}\right) \)	Verde
2	Attesa (I modo)	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Verde e arancione alternati
3	Sospeso (II modo) (autospecnimento)**	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Verde e arancione alternati
4	Attivo-spento (III modo)*** (autospecnimento profondo)**	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Arancione
5	Spento	\( \leq 1\mathrm{\;W}\left( { \leq 5\mathrm{\;W}}\right) \)	Spento

• Consumo energetico in riferimento al solo monitor. Le cifre tra parentesi indicano il consumo energetico del monitor incluso l'alimentatore CA.
  “Autospecnimento” e “Autospecnimento profondo” sono modi di risparmio energetico definiti dall'ente per la tutela dell'ambiente (Environmental Protection Agency).
  3.2.1.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.2.0 3.2.3.1 Quando il computer entra nel modo di risparmio energetico, il segnale di ingresso viene interrotto e sullo schermo appara il messaggio "NO SEGNALE INGR". Una volta superato il tempo impostato seguendo la procedura descritta nella sezione "Impostazione del ritardo della funzione di risparmio energetico" (pagina 15), il monitor entra nel modo di risparmio energetico.

Guida alla soluzione dei problemi

Questa sezione permette di individuire la causa di un problema evitando di rivolgersi all'assistenza tecnica.

Messaggi a schermo

Se si verificano problemi con il segnale di ingresso, sullo schermo appara uno dei seguenti messaggi. Per risolverve il problema, videere "Guida alla soluzione dei problemi" a pagina 18.

"FUORI GAMMA SCANS" indica che il segnale di ingresso non è supportato delle specifiche di visualizzazione.

"NO SEGNALE INGR" indica che al monitor non arriv a alcun segnale.

Guida alla soluzione dei problemi

Se il problema è causato dal computer o da un'alto dispositivo collegato, consultare il relative manuale delle istruzioni.

Usare la funzione di autodiagnostica (pagina 19) se i seguenti consigli non risolvono il problema.

Sintomo Verificare quanto segue
Nessuna Imagine
Se l'indicatore non è illuminato	·Verificare che il cavo di alimentazione sia collegato correttamente. ·Verificare che l'interruttore (accensione) sia sulla posizione di accesso.
Se sullo schermo appara il messaggio "NO SEGNALE INGR" o se l'indicatore è arancione o passa di continuo dal verde all'arancione	·Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserte nelle rispettive prese. ·Verificare che l'impostazione di selezione di ingresso sa corretta. ·Verificare che i piedini del connettore di ingresso video HD15 non siano piegati o rientrati. ■Prolemi causati dal computer o da un'alto dispositivo collegato ·Il computer è nel modo di risparmio energetico. Provarare a premere un+tastiera del computer. ·Verificare che il computer sa accesso. ·Verificare che la schedra grafica sa posizionata completeness nll'alloggiamento del bus corretto.
Se sullo schermo appara il messaggio "FUORI GAMMA SCANS"	■Problemi causati dal computer o da un'alto dispositivo collegato ·Verificare che la gamma di frequenza si trovi sui valori specificati per il monitor. Se si è sostituito un vecchio monitor con quello nuovo, ricollegare il vecchio e regolare la gamma di frequenza come indicato di seguito. Orizzontale: 30-92 kHz, verticale: 48-85 Hz
Se non viene visualizzato alcun messaggio e l'indicatore è di colore verde o di colore arancione lampeggiante	·Usare la funzione di autodiagnostica (pagea 19).
Se si usa Windows 95/98	·Se si è sostituito un vecchio monitor con quello nuovo, ricollegare il vecchio ed atteneri alla procedura descritta di seguito. Installare il dischetto Windows Monitor Information Disk/Utility Disk e selezionare "CPD-L181/L181A" tra i monitor Sony visualizzati nella relativa schermata di selezione in Windows 95/98.
Se si usa unsystema Macintosh	·Verificare che l'adattatore Macintosh e il cavo del segnale video siano collegati correttamente (pagea 6).
L'immagine sfarfalla, salute, oscilla o è confusa.	·Premere il tasto AUTO. Se il problema non viene risolto, regolare pixel e fase (pagea 10). ·Individuare ed eliminare potenziali fonti di campi elettrici o magnetici come altri monitor, stampanti laser, ventole elettriche, luci fluorescenti o televisioni. ·Allontanare il monitor da linee di alimentazione oppure collocare uno schermo magnetico accanto al monitor. ·Provarare a collegare il monitor ad un'altra presa CA preferibilmente su un circuito diverso. ·Provarare a girare il monitor di 90° a destra o a sinistra. ■Problemi causati dal computer o da un'alto dispositivo collegato ·Verificare nel manuale della scheda grafica la corretta impostazione del monitor. ·Controllare il manuale per una conferma che il modo grafico (VESA, Macintosh 21" Color, eosi via) e la frequenza del segnale di ingresso siano supportati dal monitor (Appendix). Anche se la frequenza è compresa nell'intervaldo corretto, alcune schede grafiche possono essere un impulso di sincronizzazione troppo streto che non consente la sincronizzazione corretta del monitor. ·Regolare la frequenza di refresh (frequenza verticale) per ottenere l'immagine migliorie possibile.
L'immagine è sfocata.	·Premere il tasto AUTO. Se il problema non viene risolto, regolare pixel e fase (pagea 10). ·Regolare il contrasto e la luminosità (pagea 12).
L'immagine è scura.	·Regolarle la retroilluminazione (pagea 15). ·Regolarc la luminosità (pagea 12). ·Una volta accesso, occorrono alcuni secondi prima che il monitor si riscaldi. L'immagine apparirà in un attimo.
L'immagine appare sdoppiata.	• Eliminare l'uso di prolonghe per il cavo video e/o cassette per l'interruttore video. • Verificare che tutte le spine siano collocate saldamente nelle rispettive prese.
L'immagine non è centrata o ridimensionata correttamente.	• Premere il tasting AUTO (pagea 10). • Regolare le dimensioni (pagea 12) o la centratura (pagea 11). Notare che alcuni modi video non riempiono lo schermo fino ai bordi.
Appaioni disturbi ondeggianti o ellittici (moiré).	• Regolare pixel e fase (pagea 10).
Il colore non è uniforme.	• Premere il tasting AUTO. Se il problema noniene risolto, regolare pixel e fase (pagea 10).
Il bianco non appare bianco.	• Regolare la temperature di colore (pagea 14).
I controlling del monitor non funzionano.	• Se il blocco dei comandi è impostato su BLOCC, impostarlo su SBLOCC (pagea 16).

Funzione di autodiagnostica

Questo monitor dispone di una funzione di autodiagnostica. Se si presentano problemi al monitor o ai computer collegati, lo schermo si oscurerà e l'indicatore di accensione si illuminera in verde o lampeggerà in arancione. Se l'indicatore di accensione è illuminato in arancione, il computer è nel modo di risparmio energetico. Provarare a premere un taste qualsiasi sulla tastiera.

Se I'indicatore di accensione e verde

1 Scollegare il cavo o i cavi del segnale video.
2 Prima che il monitor passi al modo di risparmio energetico, premere il tasto + e tenerlo premuto per 2 secondi.

Se appaiano tutte le quattro barre a colori (bianco, rosso, verde, blu), il monitor funziona in modo corretto. Ricollegare i cavi di ingresso video e controllare le condizioni dei computer.

Se le barre a colori non appaiono, si tratta di un potenziale guasto al monitor. Rivolgersi al rivenditore autorizzato Sony.

Se l'indicatore di accensione ① lampeggia in arancione

Premere il tasting di accensione per spegnere e riaccendere il monitor.

Se l'indicatore di accensione si illumina in verde, il monitor funziona in modo corretto.

Se l'indicatore di accensione continua a lampeggiare, si tratta di un potenziale guasto al monitor. Contare il numero di secondi tra il lampeggiamento nel colore arancione dell'indicatore di accensione e rivolgersi al rivenditore autorizzato Sony. Annotare il nome del modello e il numero di series del monitor. Inoltre, annotare lamarca e il modello del proprio computer e della schedra grafica.

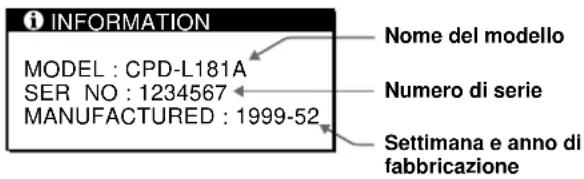

Visualizzazione della videata INFORMATION

Épossibleconfermareilnome,il numero di seriese l'anno di fabbricazione di questo monitor.

Premere etenere premuto il tasto MENU per cinque secondi.

Appare la videata INFORMATION.

Esembio

Caratteristiche tecniche

Parnello LCD Tipo di pannello: matrice attiva

a-Si TFT

Dimensione imagine: 18,1 pollici

(46 cm)

Formato segnale di ingresso

Frequenza di funzionamento RGB*

fr.or.: 30 - 92kHz

fr. ver.: 48 - 85 Hz

Efficienza pixel 99.99%

Risoluzione O: 1280 punti max

V:1024 linee max

Alimentazione Ingresso: CC 20 V (utilizzando

I'adattatore CA)

Incluso I'adattatore CA:0,7 A

Adattatore CA Tipo: AC-L181A

Tensione di ingresso:

CA 100 - 240V,50 - 60Hz

Max 1,2 A

Tensionediuscita:CC20V,5A

Dimensioni (1 / a / p) Incluso il supporto:

Circa 468·422·207,5 mm

Solo monitor:

Circa 468·354,5·95 mm

Peso Circa 9 kg incluso il supporto

Accessorini dotazione Vedere pagina 6.

* Condizioni di sincronizzazione orizzontale e verticale consigliate

Il fattore dell'ampiezza di sincronizzazione orizzontale deve essere superiore al 4,8% del tempo totale orizzontale oppure 0,8 sec a seconda di quale è più ampio.

L'ampiezza di cancellazione orizzontale deve essere superiore a 2,5 usec.

L'ampiezza di cancellazione verticale deve essere superiore a 450~ sec

Il design e le caratteristiche tecniche sono soggetti a modifiche alla preavviso.

Assegnazione dei piedini 1/2

N. piedino	Segnale	N. piedino	Segnale
1	Rosso	8	Terra blu
2	Verde (sincronizzazione composita su verde)	9	DDC + 5V*
		10	Terra
		11	ID (terra)
3	Blu	12	Dati bidirezionali (SDA)*
4	ID (terra)
5	Terra DDC*	13	Sinc orizzontale
6	Terra rosso	14	Sinc verticale
7	Terra verde	15	Orologio dati (SCL)*

• Standard Display Data Channel (DDC) di VESA

Preset Mode Timing Table

No.	Resolution (dots - lines)	Horizontal Vertical Frequency	Frequency	Graphics Mode
1	640 · 480	31.5 kHz	60 Hz	VGA-G
2	640 · 480	35.0 kHz	67 Hz	Macintosh 13" color
3	640 · 480	37.5 kHz	75 Hz	EVGA
4	640 · 480	43.3 kHz	85 Hz	VESA
5	720 · 400	31.5 kHz	70 Hz	VGA-Text
6	720 · 400	37.9 kHz	85 Hz	VESA
7	800 · 600	37.9 kHz	60 Hz	SVGA
8	800 · 600	46.9 kHz	75 Hz	ESVGA
9	800 · 600	53.7 kHz	85 Hz	VESA
10	832 · 624	49.7 kHz	75 Hz	Macintosh 16" color
11	1024 · 768	48.4 kHz	60 Hz	VESA
12	1024 · 768	56.5 kHz	70 Hz	VESA
13	1024 · 768	60.0 kHz	75 Hz	FUVGA
14	1024 · 768	60.2 kHz	75 Hz	Macintosh 19" Color
15	1024 · 768	68.7 kHz	85 Hz	VESA
16	1152 · 864	67.5 kHz	75 Hz	VESA
17	1152 · 870	68.7 kHz	75 Hz	Macintosh Double-page
18	1280 · 960	60.0 kHz	60 Hz	VESA
19	1280 · 960	85.9 kHz	85 Hz	VESA
20	1280 · 1024	64.0 kHz	60 Hz	VESA
21	1280 · 1024	80.0 kHz	75 Hz	VESA
22	1280 · 1024	91.2 kHz	85 Hz	VESA

TCO'99 Eco-document

Congratulations!
