MODE D'EMPLOI CPDM151 SONY

OPTION : 5SEC : UNLOCK

OPTION : 5SEC : UNLOCK

OPTION : 5SEC : UNLOCK

OPTION : 5SEC : UNLOCK

• Macintosh est une marque commerciale sous licence d’AppleComputer, Inc., déposée aux Etats-Unis et dans d’autres pays.• Windows et MS-DOS sont des marques commerciales déposées deMicrosoft Corporation aux Etats-Unis et dans d’autres pays.• IBM PC/AT et VGA sont des marques commerciales déposées d’IBMCorporation of the U.S.A.• VESA est une marque commerciale de Video Electronics StandardAssociation.
• ENERGY STAR est une marque déposée aux Etats-Unis.
• Tous les autres noms de produits mentionnés peuvent être desmarques commerciales ou des marques commerciales déposées deleurs sociétés respectives.• Enfin, les symboles “™” et “®” ne sont pas mentionnéssystématiquement dans le présent mode d’emploi.

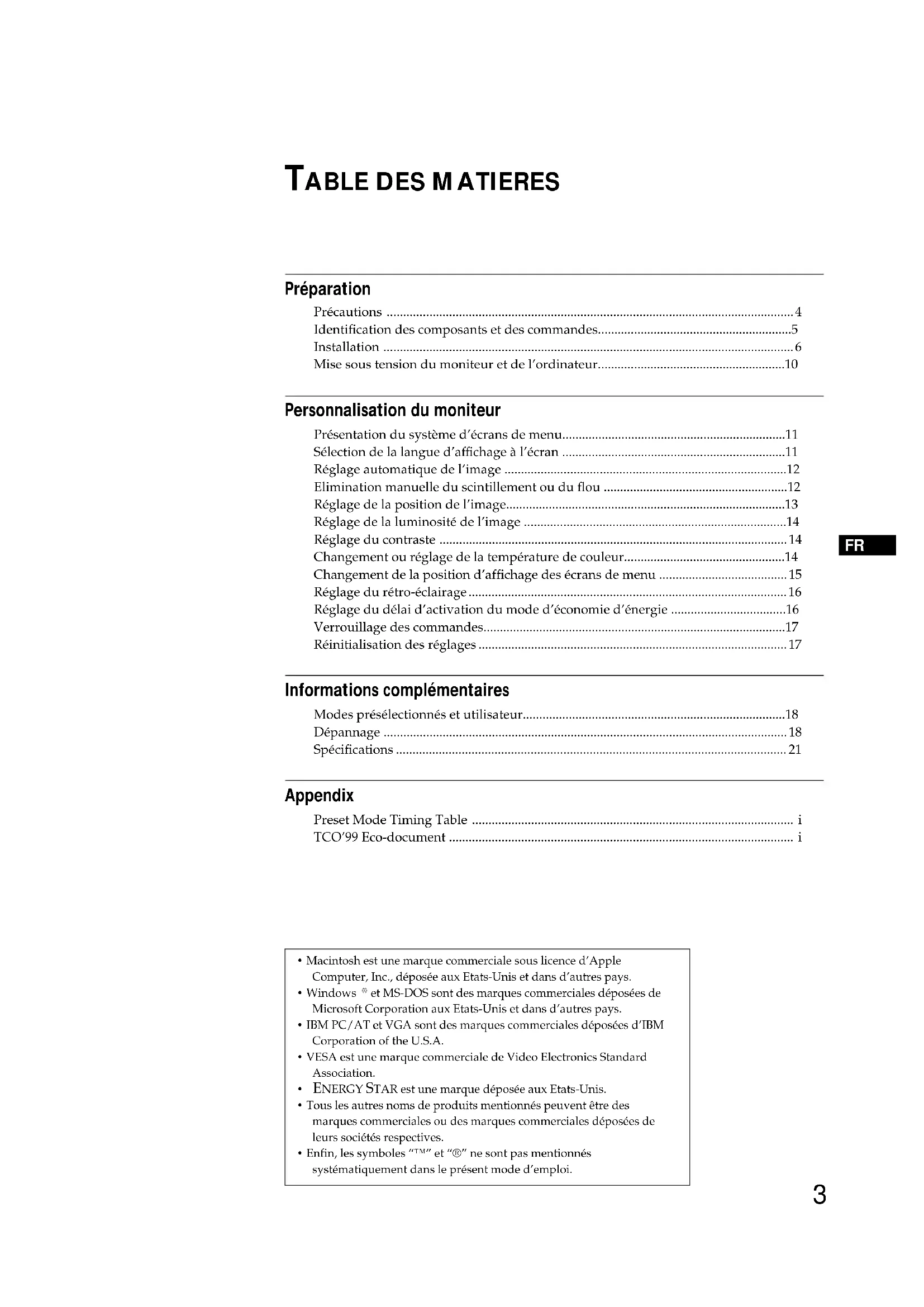

Préparation Précautions ............................................................................................................................4 Identification des composants et des commandes...........................................................5 Installation .............................................................................................................................6 Mise sous tension du moniteur et de l’ordinateur.........................................................10 Personnalisation du moniteur Présentation du système d’écrans de menu....................................................................11Sélection de la langue d’affichage à l’écran ....................................................................11Réglage automatique de l’image ......................................................................................12Elimination manuelle du scintillement ou du flou ........................................................12Réglage de la position de l’image.....................................................................................13Réglage de la luminosité de l’image ................................................................................14 Réglage du contraste ..........................................................................................................14 Changement ou réglage de la température de couleur.................................................14 Changement de la position d’affichage des écrans de menu .......................................15 Réglage du rétro-éclairage.................................................................................................16 Réglage du délai d’activation du mode d’économie d’énergie ...................................16Verrouillage des commandes............................................................................................17 Réinitialisation des réglages..............................................................................................17 Informations complémentaires Modes présélectionnés et utilisateur................................................................................18 Dépannage ...........................................................................................................................18 Spécifications .......................................................................................................................21 Appendix Preset Mode Timing Table .................................................................................................. i TCO’99 Eco-document ......................................................................................................... i4 Préparation Préparation Entretien

• Nettoyez le châssis, le panneau et les commandes à l’aide d’un chiffon doux légèrement imprégné d’une solution détergente neutre. N’utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l’alcool ou de la benzine.

• N’éraflez pas, ne touchez pas et ne tapotez pas l’écran avec un ustensile acéré ou abrasif comme un stylo à bille ou un tournevis. Vous risquez sinon de rayer le tube image.

• Nettoyez l’écran avec un chiffon doux. Si vous employez un liquide de nettoyage pour vitres, n’utilisez aucun type de nettoyant contenant une solution antistatique ou des additifs similaires, car vous risqueriez de rayer le revêtement de l’écran. Transport

• Pour transporter ce moniteur, saisissez fermement le bas de l’écran des deux mains. En laissant tomber le moniteur, vous risquez de vous blesser ou d’endommager le moniteur.

• Pour transporter l’appareil en vue d’une réparation ou de son expédition, remballez-le dans le carton et les matériaux de conditionnement d’origine. Avertissement sur le raccordement à la source d’alimentation

• Utilisez un cordon d’alimentation approprié à votre source d’alimentation (secteur) locale. Pour les clients aux Etats-Unis Si vous n’utilisez pas le câble approprié, ce moniteur ne sera pas conforme à la réglementation FCC en vigueur. Pour les clients au Royaume-Uni Si vous employez le moniteur au Royaume-Uni, utilisez le câble et la fiche prévus pour le Royaume-Uni (UK). Exemples de fiches La prise d’alimentation (secteur) doit se trouver à proximité de l’appareil et être aisément accessible. Elimination du moniteur

• N’éliminez pas ce moniteur avec les déchets ordinaires. Ne jetez pas ce moniteur avec les ordures ménagères.

• Le tube fluorescent contient du mercure. Eliminez ce moniteur conformément aux réglementations des autorités sanitaires locales. Précautions Installation

• Assurez une circulation d’air adéquate afin d’éviter toute surchauffe interne. Ne placez pas l’appareil sur des surfaces textiles (tapis, couvertures, etc.) ni à proximité de tissus (rideaux, draperies) qui risquent d’obstruer les orifices de ventilation.

• N’installez pas l’appareil à proximité de sources de chaleur telles que des radiateurs ou des conduits d’air chaud et ne le soumettez pas au rayonnement direct du soleil, à de la poussière ou à de l’humidité en excès, ni à des vibrations mécaniques ou à des chocs.

• Ne placez pas le moniteur à proximité d’appareils générant un champ magnétique comme un convertisseur ou des lignes à haute tension. Manipulation de l’écran LCD

• Des points lumineux (rouges, bleus ou verts) peuvent apparaître sur l’écran LCD. Il ne s’agit pas d’un dysfonctionnement. L’écran LCD est fabriqué en faisant appel à des technologies de haute précision et plus de 99,99 % des éléments d’image sont intacts. Il est cependant possible que certains éléments d’image n’apparaissent pas ou que certains éléments d’image apparaissent de manière constante.

• Ne laissez pas l’écran LCD orienté vers le soleil, car vous risqueriez de lui causer des dommages. Prenez donc garde lorsque vous placez le moniteur à côté d’une fenêtre.

• N’appuyez pas et n’éraflez pas l’écran LCD. Ne posez pas d’objets lourds sur l’écran LCD. Cela risque d’altérer l’uniformité de l’écran.

• Si le moniteur est employé dans un endroit froid, il se peut qu’une image résiduelle apparaisse à l’écran. Il ne s’agit pas d’un dysfonctionnement. Lorsque le moniteur se sera échauffé, l’écran reviendra à la normale.

• Si une image fixe reste affichée longtemps, il est possible qu’une image résiduelle apparaisse. Cette image résiduelle disparaîtra au bout d’un certain temps.

• L’écran et le châssis s’échauffent en cours de fonctionnement. Il ne s’agit pas d’un dysfonctionnement. Remplacement du tube fluorescent Un tube fluorescent spécial sert de source lumineuse pour ce moniteur. Si l’écran LCD s’assombrit, devient instable ou ne se met pas sous tension, remplacez le tube fluorescent. Pour le remplacement du tube fluorescent, consultez votre revendeur Sony. pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement5 Préparation

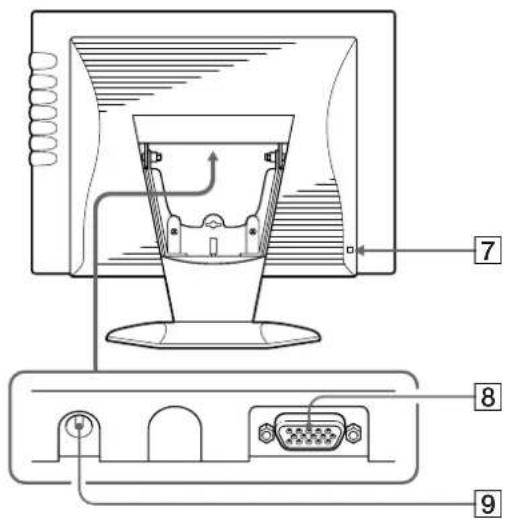

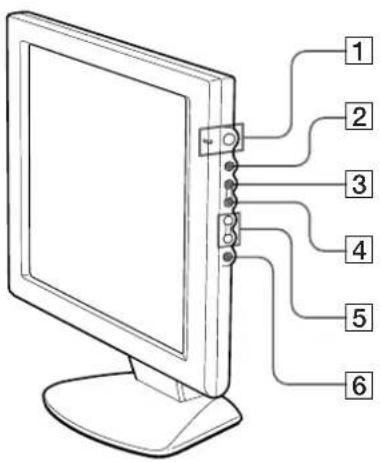

Arrière 7 Verrou de sécurité ( ) Vous pouvez fixer le câble de sécurité Kensington (nonfourni). 8 Connecteur d’entrée RGB (HD15) (page 7) Signal vidéo RGB analogique (0,714 Vcc, positif) etsignal SYNC. 9 Connecteur DC IN (page 7) Fournit l’alimentation en CC au moniteur à partir del’adaptateur secteur. Identification des composants et des commandes Pour plus de détails, reportez-vous aux pages indiquéesentre parenthèses. Avant 1 Commutateur et indicateur u (alimentation) (pages 10, 20) Mise sous ou hors tension du moniteur.L’indicateur s’allume en vert lorsque le moniteur estsous tension. Il clignote en vert et en orange ou s’allumeen orange lorsque le moniteur se trouve en moded’économie d’énergie. 2 Touche MENU (pages 11 – 17, 20) Affichage de l’écran MENU (écrans de menu). 3 Touche ¨ (luminosité) (˘) (pages 11 – 17) Réglage de la luminosité de l’image.Sert de touche ˘ pour sélectionner des paramètres demenu. 4 Touche > (contraste) (≥) (pages 11 – 17) Réglage du contraste de l’image.Sert de touche ≥ pour sélectionner des paramètres demenu. 5 Touches +/– (réglage) (pages 13 – 17) Réglage des paramètres de menu sélectionnés. 6 Touche AUTO (page 12) Lorsque le signal de l’ordinateur est affiché sur cemoniteur, appuyez sur la touche AUTO pour ajusterautomatiquement l’image à l’ordinateur.Appuyez également sur cette touche si l’image n’est pascentrée ou si elle est trouble.

Préparation Installation Avant d’utiliser ce moniteur, vérifiez si vous avez bien reçu les accessoires suivants :

• Couvercle arrière (1)

• Cordon d’alimentation (1)

• Adaptateur secteur (1)

• Câble de signal vidéo HD15 (1)

• Adaptateur Macintosh (1)

• Tampons en caoutchouc (2)

• Carte de garantie (1)

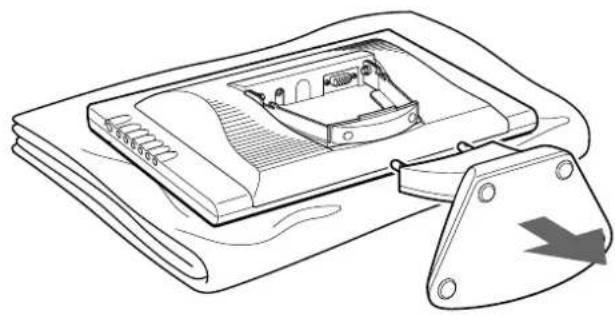

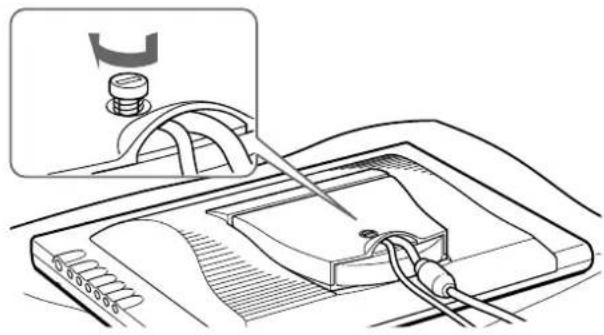

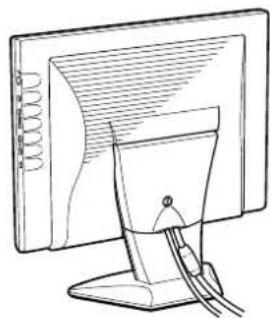

• Ce mode d’emploi (1) Installation Vous pouvez placer le moniteur sur son support ou l’utiliser sans support. La procédure de raccordement des câbles et de fixation du couvercle arrière diffère selon la manière d’installer le moniteur. Dans les deux cas: 1re étape: Raccordez le moniteur à l’ordinateur 2e étape: Branchez le cordon d’alimentation pour raccorder le moniteur à l’ordinateur et à la source d’alimentation. La connexion est expliquée pour l’installation avec support dans l’illustration; toutefois, le connecteur à raccorder et l’adaptateur nécessaire sont identiques, même lorsque le support n’est pas utilisé. Installation sur support Raccordez le câble de signal vidéo et le cordon d’alimentation, puis fixez le couvercle arrière. Pour régler l’angle La fonction d’inclinaison autorise un réglage du moniteur de l’ordre de 65° vers le haut. Pour régler l’angle, saisissez la partie inférieure des deux mains, comme illustré. 25°65° Installation sans support Détachez tout d’abord le support, puis raccordez le câble de signal vidéo et le cordon d’alimentation. Fixez le couvercle arrière. Le couvercle arrière devient le support. Voir “Utilisation du moniteur sans support” à la page 8. Pour régler l’angle La fonction d’inclinaison permet de régler le moniteur selon un angle de 25° vers le haut. Pour ajuster l’angle, saisissez la partie inférieure et ouvrez le support, comme illustré.7 Préparation

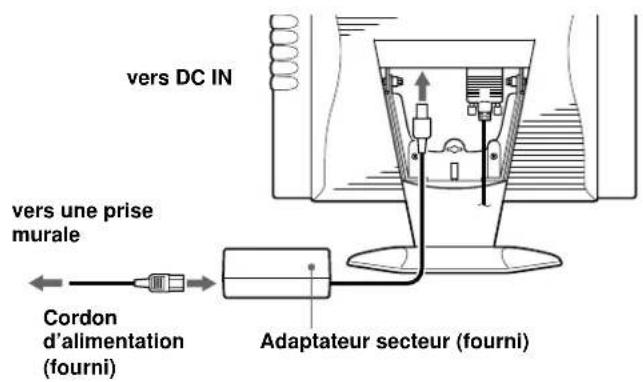

vers une prise murale Cordon d’alimentation (fourni) vers DC IN vers HD15 Ordinateur IBM PC/AT ou compatible Câble de signal vidéo HD15 (fourni) vers la sortie du moniteur Adaptateur Macintosh (fourni)* Ordinateur Macintosh ou compatible Câble de signal vidéo HD15 (fourni) vers la sortie du moniteur vers HD15 1re étape : Raccordez le moniteur à l’ordinateur Eteignez le moniteur et l’ordinateur avant d’effectuer le raccordement. Raccordement à un ordinateur IBM PC/AT ou compatible Si votre PC n’est pas compatible Plug & Play (DDC1 et DDC2B) Ce moniteur utilise la broche n° 9 du connecteur de signal vidéo pour la compatibilité Plug & Play (DDC1 et DDC2B). Reportez-vous à la page 21 pour connaître l’emplacement de la broche n° 9.

• Si votre ordinateur accepte la broche n° 9, utilisez le câble de signal vidéo HD15 fourni.

• Si votre ordinateur n’accepte pas la broche n° 9, demandez conseil auprès de votre distributeur pour obtenir l’adaptateur HD15. Raccordement à un ordinateur Macintosh Utilisez l’adaptateur Macintosh fourni.

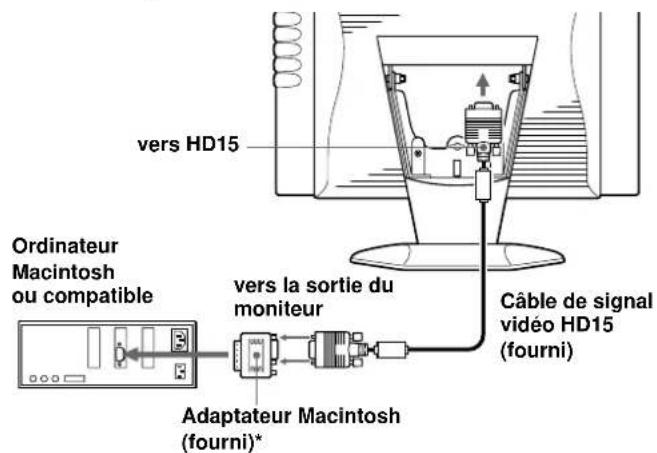

• Raccordez l’adaptateur Macintosh fourni à l’ordinateur avant de brancher le câble. Cet adaptateur est compatible avec les ordinateurs Macintosh LC, Performa, Quadra, Power Macintosh et Power Macintosh G3 (vendus avant janvier 1999). Si vous raccordez un ordinateur Power Macintosh G3 vendu après janvier 1999, vous devez utiliser un autre type d’adaptateur (non fourni). Les ordinateurs Macintosh II et certaines anciennes versions de PowerBook peuvent nécessiter un adaptateur doté de microcommutateurs (non fourni). 2e étape : Branchez le cordon d’alimentation Lorsque le moniteur et l’ordinateur sont éteints, branchez une extrémité du cordon d’alimentation dans l’adaptateur secteur, puis l’adaptateur secteur au moniteur. Ensuite, raccordez l’autre extrémité du cordon d’alimentation à une prise de courant. Adaptateur secteur (fourni)8 Préparation Déverrouillé Verrouillé 3e étape: Fixation du couvercle arrière Après avoir raccordé l’ordinateur et le cordon d’alimentation, fixez le couvercle arrière fourni. Veillez à garder l’écran en position verticale lorsque vous fixez ou détachez le couvercle arrière. 1 Attachez le cordon de l’adaptateur secteur. 2 Appuyez le couvercle arrière contre la pièce permettant d’attacher le couvercle. Attache Bande de repérage du cordon de l’adaptateur secteur Alignez la bande de repérage du cordon de l’adaptateur secteur sur l’attache, enroulez-la une seule fois et refermez l’attache. 3 Tournez la vis pour serrer le couvercle arrière. Utilisation du moniteur sans support Préparez: Un tournevis Philips Un chiffon doux à placer sous le panneau LCD 1 Otez les vis de l’axe de fixation du support. 2 Placez le moniteur sur le chiffon doux avec le panneau LCD orienté vers le bas, puis extrayez le support du moniteur.9 Préparation

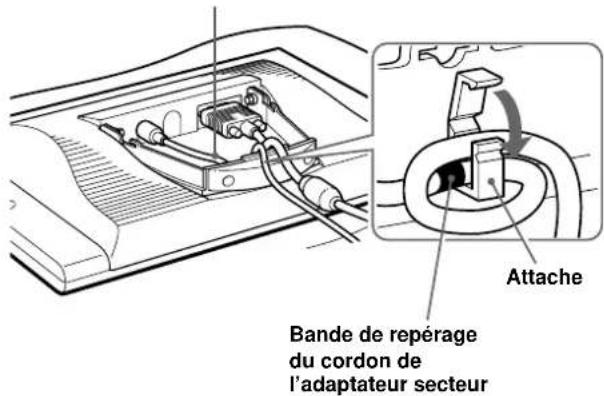

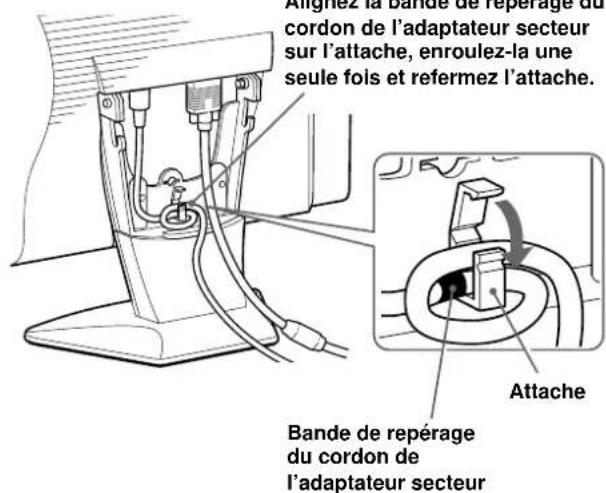

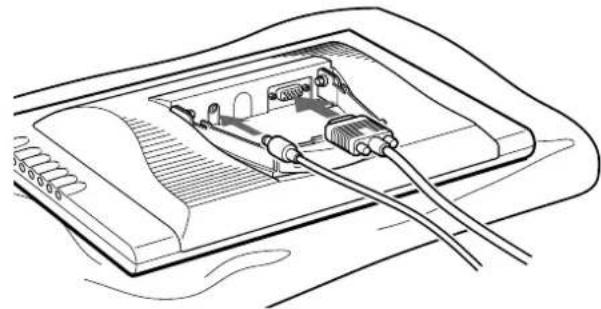

Déverrouillé Verrouillé 3 Raccordez le câble de signal vidéo et le cordon de l’adaptateur secteur au moniteur. 4 Attachez le cordon de l’adaptateur secteur. 5 Appuyez le couvercle arrière contre la partie permettant de fixer le couvercle. Alignez la bande de repérage du cordon de l’adaptateur secteur sur l’attache, enroulez-la une seule fois et refermez l’attache. Bande de repérage du cordon de l’adaptateur secteur Attache 6 Tournez la vis pour serrer le couvercle arrière. 7 Fixez les tampons de caoutchouc au bas du moniteur. Après avoir fixé les tampons de caoutchouc qui empêchent de glisser, redressez le moniteur. Décollez10 Préparation Mise sous tension du moniteur et de l’ordinateur 1 Appuyez sur le commutateur u (POWER). 2 Mettez l’ordinateur sous tension. L’installation de votre moniteur est terminée. Au besoin, utilisez les commandes du moniteur pour ajuster l’image. Si aucune image n’apparaît à l’écran

• Assurez-vous que le moniteur est bien branché à l’ordinateur.

• Si NO INPUT SIGNAL apparaît à l’écran, essayez de modifier le signal d’entrée et vérifiez que la carte graphique de l’ordinateur est bien logée dans la fente de bus adéquate.

• Si vous remplacez un ancien moniteur par ce modèle et que OUT OF SCAN RANGE apparaît à l’écran, rebranchez l’ancien moniteur. Puis, ajustez la carte graphique de l’ordinateur de sorte que la fréquence horizontale soit comprise entre 30 et 61 kHz et la fréquence verticale entre 50 et 75 Hz, et que la résolution soit de 1024 x 768 ou moins. Pour plus d’informations concernant les messages sur écran, reportez-vous à “Symptômes et remèdes aux problèmes” à la page

Pour les clients utilisant Windows 95/98 Pour maximaliser le potentiel de votre moniteur, installez sur votre ordinateur le nouveau fichier d’informations modèle depuis la disquette “Windows Monitor Information Disk/Utility Disk”. Ce moniteur est conforme à la norme Plug & Play “VESA DDC”. Si votre PC/carte graphique est conforme à la norme DDC, sélectionnez “Plug & Play Monitor (VESA DDC)” ou la désignation de ce moniteur comme type de moniteur dans le “Control Panel” sous Windows 95/98. Si votre PC/carte graphique a des difficultés à communiquer avec ce moniteur, chargez la disquette “Windows Monitor Information Disk/Utility Disk” et sélectionnez la désignation de ce moniteur comme type de moniteur. Pour les utilisateurs de Windows NT4.0 L’installation du moniteur sous Windows NT4.0 est différente de celle sous Windows 95/98 et n’implique pas la sélection du type de moniteur. Reportez-vous au mode d’emploi de Windows NT4.0 pour plus de détails sur le réglage de la résolution, le taux de régénération et le nombre de couleurs. Réglage de la résolution du moniteur et du nombre de couleurs Ajustez la résolution du moniteur et le nombre de couleurs en vous référant au mode d’emploi de votre ordinateur. Le nombre de couleurs peut varier en fonction de votre ordinateur ou de votre carte graphique. Le réglage de la palette de couleurs et le nombre réel de couleurs se présentent comme suit:

• High Color (16 bit) n 65.536 couleurs

• True Color (24 bit) n environ 16,77 millions de couleurs En mode True Color (24 bit), la vitesse peut être inférieure.11 Personnalisation du moniteur

Personnalisation du moniteur Avant le réglageRaccordez le moniteur et l’ordinateur et mettez-les soustension.Pour obtenir les meilleurs résultats, attendez au moins30 minutes avant de procéder aux réglages. Présentation du système d’écrans de menu La plupart des réglages sont effectués via l’écran MENU.Pour changer la langue d’affichage à l’écran, reportez-vousà la section de “Sélection de la langue d’affichage à l’écran”.QUITTERReferme l’écran MENU.PHASEAffiche l’écran PHASE. Réglez la phase lorsque lescaractères ou les images apparaissent flous sur toute lasurface de l’écran. Réglez la phase après avoir réglé le pas.HORLOGEAffiche l’écran HORLOGE. Réglez l’horloge lorsque lescaractères ou les images ne sont pas clairs à certains endroitsde l’écran.CENTRAGEAffiche l’écran CENTRAGE pour le réglage du centrage del’image.COULEURAffiche l’écran COULEUR pour le réglage de la températurede couleur.LANGUAGEAffiche l’écran LANGUAGE pour la sélection de la langued’affichage à l’écran.OPTIONAffiche l’écran OPTION. Vous pouvez régler les paramètrestels que le rétro-éclairage, la position des écrans de menu, ledélai d’activation du mode d’économie d’énergie et leverrouillage des commandes. Sélection de la langue d’affichage à l’écran Pour l’affichage des menus, vous avez le choix entre leslangues suivantes : anglais, français, allemand, espagnol,italien et japonais. 1 Appuyez sur la touche MENU. L’écran MENU apparaît. 2 Appuyez sur les touches ˘/≥ pour sélectionner LANGUAGE et appuyez ensuite sur la touche MENU.Le menu LANGUAGE apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner la langue de votre choix et appuyez ensuite sur latouche MENU.L’écran MENU de la langue sélectionnée apparaît.L’écran disparaît automatiquement au bout d’environ 30secondes.Pour refermer l’écran, appuyez à nouveau sur la toucheMENU. MENU QUITTERPHASEHORLOGECENTRAGECOULEURLANGUAGEOPTION MENU

LANGUAGEENGLISHFRANÇAISDEUTSCHESPAÑOLITALIANO

œ{Œ MENU MENU QUITTERPHASEHORLOGECENTRAGECOULEURLANGUAGEOPTION MENU OK12 Personnalisation du moniteur Réglage automatique de l’image Si l’image devient scintillante ou floue, appuyez sur la touche AUTO. Le moniteur se règle automatiquement en fonction du signal de l’ordinateur raccordé. Certains ordinateurs peuvent requérir d’autres réglages fins. Dans ce cas, procédez au réglage manuel du moniteur. 1 Mettez le moniteur sous tension. 2 Mettez l’ordinateur sous tension. 3 Appuyez sur la touche AUTO. Le moniteur ajuste le pas en fonction du signal d’entrée de sorte que l’image s’affiche de manière nette et adapte l’image au centre de l’écran. Remarques

• Cette fonction est destinée à être utilisée avec un ordinateurtournant sous Windows ou un logiciel d’interface graphiqueutilisateur similaire fournissant une image plein écran. Elle peutne pas fonctionner correctement si la couleur d’arrière-plan estfoncée ou si l’image d’entrée ne remplit pas l’écran jusqu’auxbords (comme une invite MS-DOS). Dans ce cas, suivez lesétapes 1 à 3 de “Elimination manuelle du scintillement ou duflou” pour afficher le motif de test, puis appuyez de nouveausur la touche AUTO.• L’affichage à l’écran peut être désactivé pendant quelquessecondes pendant l’exécution de la fonction de réglageautomatique de la taille de l’image. Il ne s’agit pas d’undysfonctionnement. Si l’image scintille ou s’il elle est floue même après que vous avez appuyé sur la touche AUTO Ajustez le Pas et la Phase en vous référant à “Elimination manuelle du scintillement ou du flou.” Si l’image n’est pas au centre de l’écran même après que vous avez appuyé sur la touche AUTO Utilisez l’écran du menu CENTRAGE pour effectuer l’ajustement en vous référant à “Réglage de la position de l’image.” Elimination manuelle du scintillement ou du flou Si une partie de l’écran scintille ou est floue, appuyez sur la touche AUTO. Si cette opération ne donne aucun résultat, ajustez le Pas et la Phase comme suit. Une fois que le pas et la phase sont réglés, ils seront mémorisés pour le signal d’entrée en cours. 1 Réglez la résolution de l’ordinateur sur 1024 × 768. 2 Insérez la disquette Utility Disk. Utilisez la disquette appropriée en fonction de votre ordinateur. Pour Windows 95/98 Windows Monitor Information Disk/Utility Disk Pour Macintosh Macintosh Utility Disk 3 Lancez la disquette Utility Disk et affichez le modèle de test. Pour Windows 95/98 Cliquez sur [Utility Disk] n [Windows] n [Utility.exe]. Pour Macintosh Cliquez sur [Utility Disk] n [SONY-Utility]. 4 Appuyez sur la touche MENU. L’écran MENU apparaît. 5 Appuyez sur les touches ˘/≥ pour sélectionner HORLOGE et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu HORLOGE apparaît. AUTO MENU MENU QUITTERPHASEHORLOGECENTRAGECOULEURLANGUAGEOPTION MENU

Personnalisation du moniteur

6 Appuyez sur les touches +/– jusqu’à ce que les couleurs de l’écran se soient uniformisées. Effectuez le réglage de sorte que les bandes verticales disparaissent. 7 Appuyez sur la touche MENU. L’écran MENU apparaît. Si vous observez des lignes horizontales sur la totalité de l’écran, procédez au réglage de la phase à l’étape suivante. 8 Appuyez sur les touches ˘/≥ pour sélectionner PHASE et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu PHASE apparaît. 9 Appuyez sur les touches +/– jusqu’à ce que les couleurs de l’écran se soient uniformisées. Effectuez le réglage jusqu’à ce que les bandes horizontales soient réduites au minimum. 10Lorsque vous avez terminé, cliquez sur [END] à l’écran de façon à désactiver la mire de test. L’affichage sur écran disparaît automatiquement au bout de 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU. Réglage de la position de l’image Si l’image ne se trouve pas au centre de l’écran, appuyez sur la touche AUTO. Si cette opération reste sans effet, réglez le centrage en procédant comme suit. Le réglage du centrage est enregistré dans la mémoire pour le signal d’entrée en cours. 1 Lancez le Utility Disk et affichez le modèle de test. Effectuez les étapes 2 et 3 de “Elimination manuelle du scintillement ou du flou.” 2 Appuyez sur la touche MENU. L’écran MENU apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner CENTRAGE et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu CENTRAGE apparaît. 4 Déplacez l’image vers le haut, vers le bas, vers la gauche ou vers la droite jusqu’à ce que le cadre à la périphérie du modèle de test disparaisse. Pour régler le centrage horizontal, sélectionnez H à l’aide des touches ˘/≥ et ajustez la position au moyen des touches +/–. + . . .pour déplacer l’image vers la droite. – . . .pour déplacer l’image vers la gauche. Suite page suivante MENU PHASE 4 MENU MENU QUITTERPHASEHORLOGECENTRAGECOULEURLANGUAGEOPTION MENU

Personnalisation du moniteur Fréquencehorizontale*Fréquenceverticale* LUMINOSITE

Fréquencehorizontale*Fréquenceverticale*Fréquencehorizontale*Fréquenceverticale* Pour régler le centrage vertical, sélectionnez V à l’aide des touches ˘/≥ et ajustez la position au moyen des touches +/–. + . . .pour déplacer l’image vers le haut. – . . .pour déplacer l’image vers le bas. 5 Lorsque vous avez terminé, cliquez sur [END] à l’écran de façon à désactiver la mire de test. L’écran de menu disparaît automatiquement au bout d’environ 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU. Réglage de la luminosité de l’image Le réglage de luminosité est enregistré dans la mémoire pour tous les signaux d’entrée reçus. 1 Appuyez sur la touche ¨ (luminosité) ˘. L’écran de menu LUMINOSITE apparaît. 2 Appuyez sur les touches +/–. + . . . pour augmenter la luminosité. – . . . pour diminuer la luminosité. L’écran disparaît automatiquement après environ 3 secondes.

• Les fréquences horizontale et verticale pour le signal d’entréereçu apparaissent dans l’écran LUMINOSITE. Si l’écran est trop lumineux lorsque vous utilisez le moniteur dans un endroit sombre Diminuez le réglage RETROECLAIRAGE (page 16). Réglage du contraste Le réglage du contraste est enregistré dans la mémoire pour tous les signaux d’entrée reçus. 1 Appuyez sur la touche > (contraste) ≥. L’écran de menu CONTRASTE apparaît. 2 Appuyez sur les touches +/–. + . . . pour augmenter le contraste. – . . . pour diminuer le contraste. L’écran disparaît automatiquement après environ 3 secondes.
• Les fréquences horizontale et verticale pour le signal d’entréereçu apparaissent dans l’écran CONTRASTE. Changement ou réglage de la température de couleur La température de couleur est réglée par défaut sur 9300K. Vous pouvez changer la température de couleur sur 6500K ou 5000K. Utilisez cette fonction pour régler la température de couleur de façon à ce que l’image corresponde aux couleurs réelles d’une image imprimée. Le réglage de la température de couleur est enregistrée dans la mémoire pour tous les signaux d’entrée reçus. 1 Appuyez sur la touche MENU. L’écran MENU apparaît. CONTRASTE

2 Appuyez sur les touches ˘/≥ pour sélectionner COULEUR et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu COULEUR apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner la température de couleur. Si vous devez procéder à d’autres réglages de la température de couleur sélectionnée, passez à l’étape 4. Si ce n’est pas nécessaire, appuyez sur la touche MENU. L’écran MENU apparaît. 4 Appuyez sur les touches ˘/≥ pour sélectionner R (rouge) ou B (bleu) et appuyez ensuite sur les touches +/– pour obtenir la couleur voulue. La couleur change suivant que la composante R ou B augmente ou diminue par rapport à V (vert). L’écran de menu disparaît automatiquement au bout d’environ 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU. Changement de la position d’affichage des écrans de menu Vous pouvez changer la position d’affichage des écrans de menu (par exemple, si vous voulez régler l’image derrière l’écran de menu). 1 Appuyez sur la touche MENU. L’écran MENU apparaît. Pour ajuster la position verticale COULEUR 9300K 6500K 5000K MODE UTILISATEUR

MENU 2 Appuyez sur les touches ˘/≥ pour sélectionner OPTION et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu OPTION apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner (POSITION OSD H) ou (POSITION OSD V). Pour ajuster la position horizontale 4 Appuyez sur les touches +/– pour déplacer l’écran de menu jusqu’à la position voulue. L’écran de menu OPTION disparaît automatiquement au bout d’environ 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU. MENU MENU QUITTERPHASEHORLOGECENTRAGECOULEURLANGUAGEOPTION MENU

OPTION : 5SEC : DEVERR

OPTION : 5SEC : DEVERR

Personnalisation du moniteur Réglage du délai d’activation du mode d’économie d’énergie Vous pouvez définir la durée avant laquelle le moniteur passe en mode d’économie d’énergie. Reportez-vous à la page 18 pour des informations plus détaillées sur les possibilités d’économie d’énergie de ce moniteur. 1 Appuyez sur la touche MENU. L’écran MENU apparaît. 2 Appuyez sur les touches ˘/≥ pour sélectionner OPTION et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu OPTION apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner ZZ... (ECONOMIE TEMPO). 4 Appuyez sur les touches +/– pour sélectionner la durée de votre choix. Lorsque ECONOMIE TEMPO est réglé sur NON, le moniteur ne passe pas en mode d’économie d’énergie. L’écran de menu OPTION disparaît automatiquement au bout d’environ 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU. Réglage du rétro-éclairage Si l’écran est trop lumineux lorsque vous employez le moniteur dans un endroit sombre, réglez l’intensité du rétro-éclairage. 1 Appuyez sur la touche MENU. L’écran MENU apparaît. 2 Appuyez sur les touches ˘/≥ pour sélectionner OPTION et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu OPTION apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner (RETROECLAIRAGE). 4 Appuyez sur les touches +/– pour régler le niveau d’intensité lumineuse. L’écran de menu OPTION disparaît automatiquement au bout d’environ 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU. OPTION : 5SEC : DEVERR

MENU17 Personnalisation du moniteur

Verrouillage des commandes La fonction de blocage des commandes désactive toutes les commandes sauf le commutateur u (alimentation), le MENU et quelques autres touches. Lorsque vous avez sélectionné “VERR”, vous ne pouvez plus sélectionner que les paramètres suivants dans l’écran MENU :

• VERROU REGLAGES et RÉGLAGE D’USINE dans l’écran de menu OPTION Si vous appuyez sur l’une des touches verrouillées, le symbole apparaît sur l’écran. 1 Appuyez sur la touche MENU. L’écran MENU apparaît. 2 Appuyez sur les touches ˘/≥ pour sélectionner OPTION et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu OPTION apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner (VERROU REGLAGES). 4 Appuyez sur la touche – pour sélectionner VERR. L’écran de menu OPTION disparaît automatiquement au bout d’environ 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU. Pour désactiver le verrouillage des commandes Appuyez sur la touche + à l’étape 4 pour sélectionner DEVERR. Réinitialisation des réglages Vous pouvez réinitialiser tous les réglages et paramètres aux valeurs par défaut. La température de couleur est réinitialisée à 9300K et le délai d’activation du mode d’économie d’énergie à 5 secondes. Le verrouillage des commandes est désactivé. Les autres réglages sont restaurés aux valeurs par défaut. La langue d’affichage à l’écran reste cependant inchangée. 1 Appuyez sur la touche MENU. L’écran MENU apparaît. 2 Appuyez sur les touches ˘/≥ pour sélectionner OPTION et appuyez ensuite à nouveau sur la touche MENU. L’écran de menu OPTION apparaît. 3 Appuyez sur les touches ˘/≥ pour sélectionner ? (RÉGLAGE D’USINE). 4 Appuyez sur la touche +. L’écran de menu OPTION disparaît automatiquement au bout d’environ 30 secondes. Pour fermer l’affichage sur écran, appuyez deux fois sur la touche MENU.

OPTION : 5SEC : DEVERR

OPTION DEVERR VERR VERROU REGLAGES MENU MENU QUITTERPHASEHORLOGECENTRAGECOULEURLANGUAGE MENU

Informations complémentaires Mode de consommationd’énergieFonctionnement normalVeille (1er mode)Interruption (2e mode)(veille)**Inactif (3e mode)***(veille profonde)**Hors tension Informations complémentaires Modes présélectionnés et utilisateur Ce moniteur est doté de modes présélectionnés par défaut pour les normes industrielles les plus fréquentes de manière à garantir une véritable compatibilité “plug and play” (“branchez et démarrez”). (Reportez-vous à l’Appendix pour la liste des modes présélectionnés en usine.) Lorsqu’un nouveau signal est entré, le moniteur sélectionne le mode présélectionné par défaut approprié et ajuste momentanément l’étalonnage de la phase de façon à assurer une haute qualité d’image au centre de l’écran. L’étalonnage est enregistré dans la mémoire et est immédiatement restauré chaque fois que le même signal est entré. Pour les signaux d’entrée qui ne correspondent à aucun des modes présélectionnés par défaut, la technologie Multiscan numérique de ce moniteur procède à tous les réglages requis pour assurer l’affichage d’une image claire sur l’écran quelle que soit la synchronisation dans la plage de fréquence du moniteur. Il peut cependant s’avérer nécessaire de procéder à l’accord fin du centrage vertical/ horizontal. Appuyez simplement sur la touche AUTO ou réglez le moniteur suivant les instructions de réglage. Les réglages sont automatiquement mémorisés comme un mode utilisateur et restaurés chaque fois que le signal d’entrée correspondant est entré. Fonction d’économie d’énergie Ce moniteur satisfait aux normes d’économie d’énergie définies par VESA et ENERGY STAR ainsi qu’aux normes NUTEK plus strictes. Si le moniteur est raccordé à un ordinateur ou à une carte graphique vidéo compatible avec VESA DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation électrique en trois phases comme indiqué ci-dessous. Vous pouvez définir le délai d’activation du mode d’économie d’énergie via les écrans de menu. Définissez la durée suivant la procédure de “Réglage du délai d’activation du mode d’économie d’énergie” à la page 16.

• Consommation électrique du moniteur uniquement. Les chiffresentre parenthèses concernent la consommation électrique dumoniteur avec l’adaptateur secteur.** “Veille” et “Veille profonde” sont des modes d’économied’énergie définis par l’EPA américaine (EnvironmentalProtection Agency).*** Lorsque votre ordinateur passe en mode d’économie d’énergie,le signal d’entrée est coupé et PAS ENTREE VIDEO apparaît àl’écran. Une fois que le temps présélectionné dans “Modificationdu délai d’économie d’énergie” (page 16) s’est écoulé, lemoniteur passe en mode d’économie d’énergie. Dépannage Cette section peut vous aider à isoler la cause d’un problème et, par conséquent, vous éviter de faire appel au service technique. Messages sur écran S’il y a un problème avec le signal d’entrée, l’un des messages suivants apparaît à l’écran. Pour résoudre le problème, reportez-vous à “Symptômes et remèdes aux problèmes” à la page 19. “HORS PLAGE DE BALAYAGE” indique que le signal d’entrée n’est pas supporté par les spécifications d’affichage. “PAS ENTREE VIDEO” indique qu’aucun signal n’est entré dans le moniteur.

Vert Vert et orangeen alternanceVert et orangeen alternanceOrangeEteintConsommationélectrique ≤ 25 W (≤ 35 W)≤ 1.5 W (≤ 4 W)≤ 1.5 W (≤ 4 W)≤ 1.5 W (≤ 4 W)≤ 1.5 W (≤ 4 W)

Caractéristiques techniques

Informations complémentaires Symptômes et remèdes aux problèmes Si le problème est provoqué par l’ordinateur raccordé ou tout autre appareil, veuillez vous reporter au mode d’emploi de l’appareil raccordé. Utilisez la fonction d’autodiagnostic (page 20) si les recommandations suivantes ne résolvent pas le problème. Symptôme Vérifiez ces éléments Absence d’image Si l’indicateur u n’est pas allumé Si le message “PAS ENTREE VIDEO” apparaît à l’écran, ou si l’indicateur u est orange ou alterne entre le vert et l’orange Si le message “HORS PLAGE DE BALAYAGE” apparaît à l’écran Si aucun message n’est affiché et que l’indicateur u est vert ou clignote en orange Si vous utilisez Windows 95/98 Si vous utilisez un système Macintosh L’image scintille, bondit, oscille ou est brouillée.

• Vérifiez que le cordon d’alimentation est bien raccordé.

• Vérifiez que le commutateur u (alimentation) est en position “on”.

• Vérifiez que le câble du signal vidéo est bien raccordé et que toutes les fiches sont bien en place dans leurs prises.

• Vérifiez que les broches du connecteur d’entrée vidéo HD15 ne sont ni pliées ni enfoncées. pProblèmes provoqués par l’ordinateur raccordé ou un autre équipement

• L’ordinateur est en mode d’économie d’énergie. Tapez sur n’importe quelle touche du clavier de l’ordinateur.

• Assurez-vous que l’ordinateur est sous tension.

• Assurez-vous que votre carte graphique est bien logée dans la fente de bus adéquate. pProblèmes provoqués par l’ordinateur raccordé ou un autre équipement

• Vérifiez que la plage de fréquence vidéo est conforme aux spécifications pour le moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l’ancien moniteur et ajustez la plage de fréquence conformément à ce qui suit. Horizontale: 30 – 61 kHz, Verticale: 50 – 75 Hz

• Utilisez la fonction d’auto-diagnostic (page 20).

• Si vous avez remplacé l’ancien moniteur par ce moniteur, rebranchez l’ancien moniteur et procédez comme suit. Installez la disquette Windows Monitor Information Disk/Utility Disk et sélectionnez “CPD-M151” parmi les moniteurs Sony dans l’écran de sélection des moniteurs de Windows 95/98.

• Vérifiez que l’adaptateur Macintosh et le câble de signal vidéo sont raccordés correctement (page 6).

• Appuyez sur la touche AUTO. Si cette opération ne donne aucun résultat, ajustez le pas et la phase (page 12).

• Isolez et éliminez les sources potentielles de champs électriques ou magnétiques telles que d’autres moniteurs, les imprimantes laser, les ventilateurs électriques, l’éclairage fluorescent ou les télévisions.

• Eloignez le moniteur des lignes électriques ou placez un écran magnétique à proximité du moniteur.

• Essayez en branchant le moniteur dans une prise de courant différente, de préférence sur un circuit différent.

• Essayez en tournant le moniteur de 90° vers la gauche ou vers la droite. pProblèmes provoqués par l’ordinateur raccordé ou tout autre équipement

• Vérifiez le manuel de votre carte graphique pour voir si les réglages du moniteur sont bien effectués.

• Vérifiez que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est comprise dans la plage adéquate, certaines cartes graphiques peuvent avoir une impulsion de synchronisation qui est trop étroite pour que le moniteur effectue la synchronisation correctement.

• Ajustez le taux de rafraîchissement de l’ordinateur (fréquence verticale) pour obtenir la meilleure image possible. Suite page suivante20 Informations complémentaires Fonction d’autodiagnostic CCe moniteur est doté d’une fonction d’autodiagnostic. S’il y a un problème avec votre moniteur ou votre ordinateur, l’écran devient blanc et l’indicateur u (alimentation) s’allume en vert ou clignote en orange. Si l’indicateur u (alimentation) est allumé en orange, c’est que l’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque du clavier. Si l’indicateur u (alimentation) est allumé en vert 1 Débranchez le câble de signal vidéo. 2 Avant que le moniteur ne passe en mode d’économie d’énergie, appuyez sur la touche + et maintenez-la enfoncée pendant 2 secondes. Si les quatre barres de couleur apparaissent (blanc, rouge, vert, bleu), c’est que le moniteur fonctionne correctement. Rebranchez le câble d’entrée (vidéo) et vérifiez le statut de votre ordinateur. Si les barres de couleur n’apparaissent pas, c’est probablement parce qu’une anomalie s’est produite au niveau du moniteur. Informez votre revendeur Sony agréé de l’état du moniteur. Si l’indicateur u (alimentation) clignote en orange Appuyez sur le commutateur u (alimentation) pour mettre le moniteur hors et puis sous tension. Si l’indicateur u (alimentation) s’allume en vert, c’est que le moniteur fonctionne correctement. Si l’indicateur u (alimentation) clignote toujours, c’est probablement parce qu’il y a une anomalie au niveau du moniteur. Comptez le nombre de secondes entre les clignotements oranges de l’indicateur u (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez également la désignation du modèle et le numéro de série de votre moniteur. Notez également la marque et le modèle de votre ordinateur et de votre carte graphique. Indicateur u(alimentation) Symptôme Vérifiez ces éléments L’image est floue. L’image est sombre. L’image ressemble à une image fantôme. L’image n’est pas centrée ou dimensionnée correctement. Une image ondulée ou elliptique (moiré) est visible. La couleur n’est pas uniforme. Le blanc n’a pas l’air d’être du blanc. Les touches du moniteur ne fonctionnent pas.

• Appuyez sur la touche AUTO. Si cette opération ne donne aucun résultat, réglez le pas et la phase (page 12).

• Ajustez le contraste et la luminosité (page 14).

• Ajustez le contre-jour (page 16)

• Ajustez la luminosité (page 14).

• Il faut quelques secondes pour que le moniteur chauffe après la mise sous tension. L’image apparaîtra momentanément.

• Evitez l’utilisation de rallonges de câbles vidéo et/ou des partageurs vidéo.

• Vérifiez que toutes les fiches sont bien en place dans leurs prises.

• Appuyez sur la touche AUTO (page 12).

• Ajustez le centrage (page 13). Sachez que certains modes vidéo ne remplissent pas l’écran jusqu’au bord.

• Ajustez le pas et la phase (page 12).

• Appuyez sur la touche AUTO. Si cette opération ne donne aucun résultat, réglez le pas et la phase (page 12).

• Ajustez la température des couleurs (page 14).

• Si le blocage des commandes est activé, mettez-le sur DEVERR (page 17).21 Caractéristiques techniques

Informations complémentaires Spécifications Panneau LCD Type de panneau : a-Si TFT ActiveMatrixFormat de l’image : 15 pouces(38 cm)Format du signal d’entréeFréquence d’exploitation RVB*fh: 30 – 61 kHzfv: 50 – 75 HzRendement des pixels 99,99 %Résolution H: 1024 points max.V: 768 lignes max.Puissance de raccordementFonctionnement:100 – 240 V CA, 50 – 60 HzEntrée:12 V CC (avec l’adaptateursecteur)Consommation électriqueMonitor uniquement:Max. 25 WAvec l’adaptateur secteur:Max. 35 WDimensions (l/h/p) Avec le support:Approx. 395 × 358 × 173 mm (15

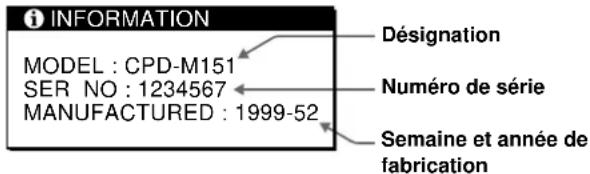

SignalRougeVert (synchrocomposite surle vert) Bleu ID (masse)Masse DDC*Masse rougeMasse vertSignalMasse bleuDDC + 5V*MasseID (masse)Données bidirectionnelles(SDA)*Synchro HSynchro VDonnées d’horloge (SCL)* Affichage de l’écran INFORMATION Vous pouvez vérifier la désignation, le numéro de série etl’année de fabrication de ce moniteur.Maintenez la touche MENU enfoncée pendant cinqsecondes.L’écran de menu INFORMATION apparaît.ExempleDésignationNuméro de sérieSemaine et année defabrication INFORMATIONMODEL : CPD-M151SER NO : 1234567MANUFACTURED : 1999-52* Conditions de synchronisation horizontale etverticale recommandéesLa largeur de synchronisation horizontale doit être supérieure à4,8% de la durée horizontale totale , soit 0,8 µsec., selon la valeur laplus grande.La largeur de suppression horizontale doit être supérieure à2,5 µsec.La largeur de la suppression verticale doit être supérieure à450 µsec.La conception et les spécifications sont sujettes àmodifications sans préavis.22 Informations complémentaires3
