BEDIENUNGSANLEITUNG CPDM151 SONY

• Aus ergonomischen Gründen wird empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast).

• Aus ergonomischen Gründen (flimmern) sollten nur Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne Zeilensprung) verwendet werden.

• Macintosh ist ein Warenzeichen der Apple Computer, Inc., in den USAund anderen Ländern.• Windows und MS-DOS sind eingetragene Warenzeichen derMicrosoft Corporation in den USA und anderen Ländern.• IBM PC/AT und VGA sind eingetragene Warenzeichen der IBMCorporation in den USA.• VESA ist ein Warenzeichen der Video Electronics Standard Association.
• ENERGY STAR ist ein eingetragenes Warenzeichen in den USA.

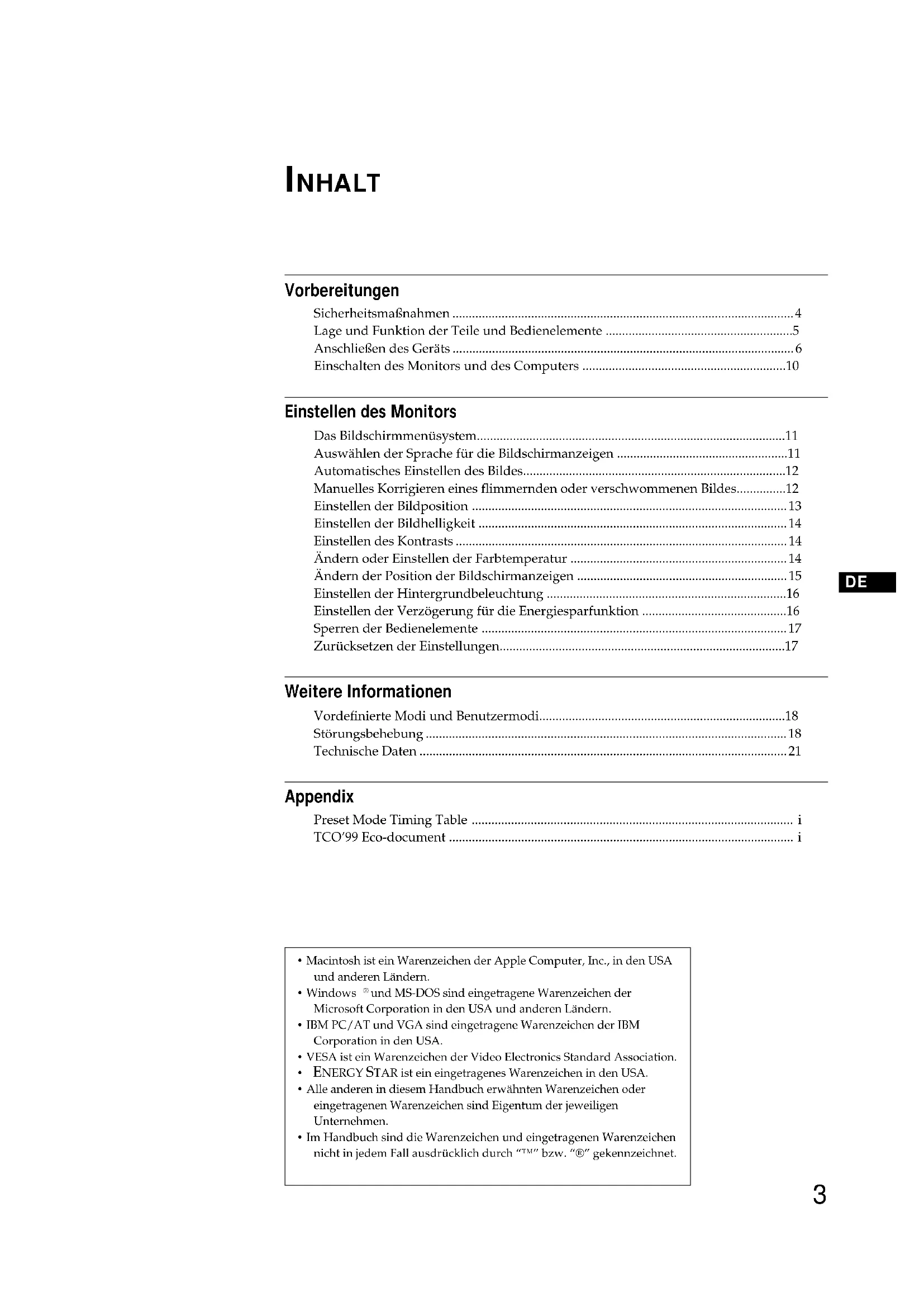

• Alle anderen in diesem Handbuch erwähnten Warenzeichen odereingetragenen Warenzeichen sind Eigentum der jeweiligenUnternehmen.• Im Handbuch sind die Warenzeichen und eingetragenen Warenzeichennicht in jedem Fall ausdrücklich durch “™” bzw. “®” gekennzeichnet. INHALT Vorbereitungen Sicherheitsmaßnahmen ........................................................................................................4 Lage und Funktion der Teile und Bedienelemente .........................................................5 Anschließen des Geräts........................................................................................................6 Einschalten des Monitors und des Computers ..............................................................10 Einstellen des Monitors Das Bildschirmmenüsystem..............................................................................................11Auswählen der Sprache für die Bildschirmanzeigen ....................................................11Automatisches Einstellen des Bildes................................................................................12Manuelles Korrigieren eines flimmernden oder verschwommenen Bildes...............12 Einstellen der Bildposition ................................................................................................13 Einstellen der Bildhelligkeit ..............................................................................................14 Einstellen des Kontrasts .....................................................................................................14 Ändern oder Einstellen der Farbtemperatur ..................................................................14 Ändern der Position der Bildschirmanzeigen ................................................................15 Einstellen der Hintergrundbeleuchtung .........................................................................16Einstellen der Verzögerung für die Energiesparfunktion ............................................16 Sperren der Bedienelemente .............................................................................................17 Zurücksetzen der Einstellungen.......................................................................................17 Weitere Informationen Vordefinierte Modi und Benutzermodi...........................................................................18 Störungsbehebung ..............................................................................................................18 Technische Daten ................................................................................................................21 Appendix Preset Mode Timing Table .................................................................................................. i TCO’99 Eco-document ......................................................................................................... i4 Vorbereitungen Vorbereitungen Wartung

• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einem milden Reinigungsmittel angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.

• Berühren Sie die Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die Bildschirmoberfläche zerkratzt werden.

• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des Bildschirms führen könnten. Transport

• Wenn Sie den Monitor transportieren, fassen Sie ihn mit beiden Händen an der Unterseite des Gehäuses. Wenn Sie den Monitor fallenlassen, könnten Sie sich verletzen, und der Monitor könnte beschädigt werden.

• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mit Hilfe der Originalverpackungsmaterialien wieder im Originalkarton. Warnhinweis zum Netzanschluß

• Verwenden Sie das für die Stromversorgung in Ihrem Land geeignete Netzkabel. Für Kunden in den USA Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC- Standards. Für Kunden in Großbritannien Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das mitgelieferte Kabel mit dem für Großbritannien geeigneten Stecker. Beispiele für Steckertypen Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im Rahmen der allgemeinen Müllabfuhr. Der Monitor gehört nicht in den Hausmüll.

• Die Leuchtstoffröhre enthält Quecksilber. Entsorgen Sie den Monitor in Übereinstimmung mit den lokalen Müllentsorgungs- und Umweltschutzvorschriften. Sicherheitsmaßnahmen Installation

• Achten Sie auf ausreichende Luftzufuhr, damit sich im Gerät kein Wärmestau bildet. Stellen Sie den Monitor nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Materialien wie Gardinen und Wandbehängen auf, die die Lüftungsöffnungen blockieren könnten.

• Stellen Sie den Monitor nicht in der Nähe von Wärmequellen wie Heizkörpern oder Warmluftauslässen oder an Orten auf, an denen er direktem Sonnenlicht, außergewöhnlich viel Staub, mechanischen Vibrationen oder Stößen ausgesetzt ist.

• Stellen Sie das Gerät nicht in der Nähe anderer Geräte auf, die ein starkes Magnetfeld generieren, wie zum Beispiel ein Transformator oder eine Hochspannungsleitung. Hinweise zum LCD-Bildschirm

• Helle Lichtpunkte (rot, blau oder grün) können auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Der LCD-Bildschirm wird in einer Hochpräzisionstechnologie hergestellt, und der Anteil der effektiven Bildpunkte liegt bei über 99,99 %. Es ist jedoch möglich, daß einige Bildelemente gar nicht oder einige Bildelemente ständig angezeigt werden.

• Stellen Sie das Gerät nicht so auf, daß der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD- Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.

• Stoßen Sie nicht gegen den LCD-Bildschirm, und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Andernfalls kann die Gleichförmigkeit des Bildes gestört werden.

• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Sobald sich der Monitor erwärmt, wird die Anzeige auf dem Bildschirm wieder normal.

• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann ein Nachbild erscheinen. Dieses Nachbild verschwindet nach einer Weile wieder.

• Bildschirm und Gehäuse erwärmen sich bei Betrieb. Dies ist keine Fehlfunktion. Austauschen der Leuchtstoffröhre Eine spezielle Leuchtstoffröhre dient in diesem Monitor als Lichtquelle. Wenn die Anzeige auf dem LCD-Bildschirm dunkel oder instabil wird oder gar nicht mehr erscheint, muß die Leuchtstoffröhre gegen eine neue ausgetauscht werden. Wenden Sie sich dazu an Ihren Sony-Händler. für 100 bis 120 V Wechselstrom für 200 bis 240 V Wechselstrom nur für 240 V Wechselstrom5 Vorbereitungen

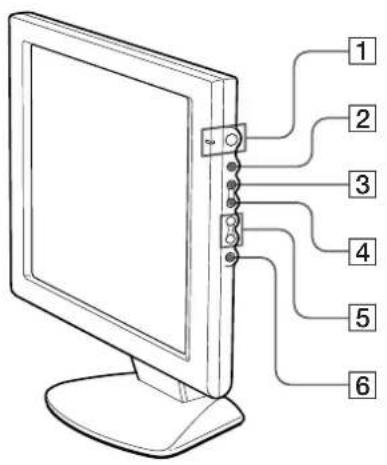

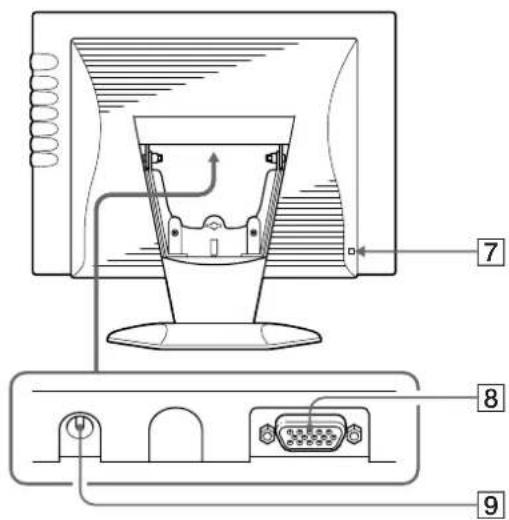

Lage und Funktion der Teile und Bedienelemente Weitere Informationen finden Sie auf den in Klammernangegebenen Seiten. Vorderseite 1 Netzschalter und -anzeige u (Seite 10, 20) Zum Ein- und Ausschalten des Monitors.Die Anzeige leuchtet grün, wenn der Monitoreingeschaltet ist, und blinkt grün und orange bzw.leuchtet orange, wenn sich der Monitor imEnergiesparmodus befindet. 2 Taste MENU (Menü) (Seite 11 – 17, 20) Zum Aufrufen des Menüs MENU. 3 Taste ¨ (Helligkeit) (˘) (Seite 11 – 17) Zum Einstellen der Bildhelligkeit.Dient beim Auswählen von Menüoptionen als Taste ˘. 4 Taste > (Kontrast) (≥) (Seite 11 – 17) Zum Einstellen des Kontrasts.Dient beim Auswählen von Menüoptionen als Taste ≥. 5 Tasten +/– (Einstellen) (Seite 13 – 17) Zum Einstellen der ausgewählten Menüoption. 6 Taste AUTO (Seite 12) Wenn die Signale vom Computer auf diesem Monitorangezeigt werden und Sie die Taste AUTO drücken,wird das Bild automatisch auf den Computereingestellt.Drücken Sie diese Taste außerdem, wenn das Bild nichtzentriert oder verschwommen ist. Rückseite 7 Sicherheitssperre ( ) Sie können ein Sicherheitskabel von Kensington (nichtmitgeliefert) anbringen. 8 RGB-Eingang (HD15) (Seite 7) Zum Einspeisen von analogen RGB-Videosignalen(0,714 Vp-p, positiv) und SYNC-Signalen. 9 Gleichstromeingang DC IN (Seite 7) Über diesen Anschluß wird der Monitor mitGleichstrom vom Netzteil versorgt.

Vorbereitungen Anschließen des Geräts Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

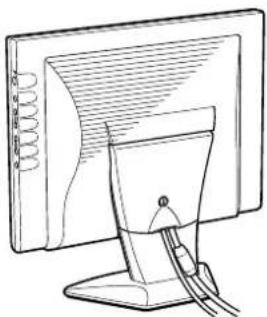

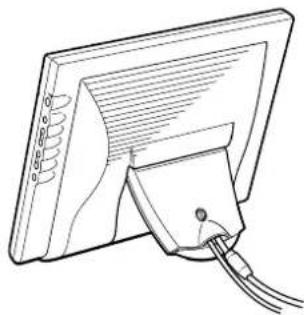

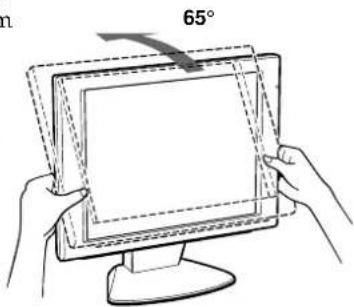

• Diese Bedienungsanleitung (1) Aufstellen des Monitors Sie können den Monitor mit oder ohne Ständer aufstellen. Wie Sie Kabel anschließen und die hintere Abdeckung anbringen, hängt dann davon ab, wie Sie den Monitor aufgestellt haben. Lesen Sie aber auf jeden Fall: Schritt 1: Schließen Sie den Monitor an den Computer an Schritt 2: Schließen Sie das Netzkabel an In diesen Abschnitten erfahren Sie, wie Sie den Monitor an den Computer und an eine Stromquelle anschließen. Zur Erläuterung der Anschlüsse wurde in den Abbildungen die Aufstellung mit Ständer dargestellt. Der anzuschließende Stecker und der erforderliche Adapter sind jedoch auch beim Aufstellen ohne Ständer dieselben. Aufstellen mit Ständer Schließen Sie das Videosignalkabel und das Netzkabel an, und bringen Sie dann die hintere Abdeckung an. So stellen Sie die Neigung ein Sie können den Monitor um bis zu 65° nach hinten neigen. Stützen Sie den Monitor dazu bitte wie in der Abbildung dargestellt mit beiden Händen unten ab. 25°65° Aufstellen ohne Ständer Nehmen Sie zuerst den Ständer ab, und schließen Sie dann das Videosignalkabel und das Netzkabel an. Bringen Sie die hintere Abdeckung an. Diese dient nun als Ständer. Siehe dazu “Verwenden des Monitors ohne Ständer” auf Seite 8. So stellen Sie die Neigung ein Sie können den Monitor um bis zu 25° nach hinten neigen. Stützen Sie den Monitor dazu wie in der Abbildung dargestellt bitte unten ab, und klappen Sie den Ständer auf.7 Vorbereitungen

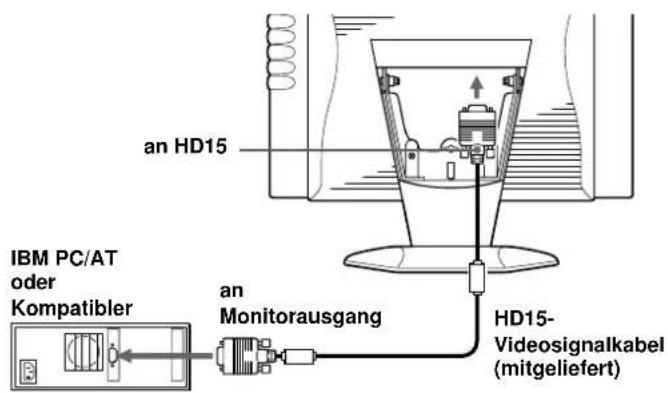

oder Kompatibler HD15- Videosignalkabel (mitgeliefert)

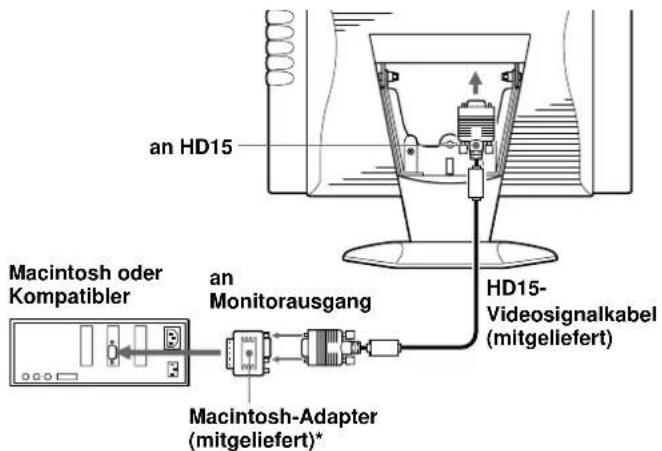

Monitorausgang Macintosh-Adapter (mitgeliefert)* Macintosh oder Kompatibler HD15- Videosignalkabel (mitgeliefert)

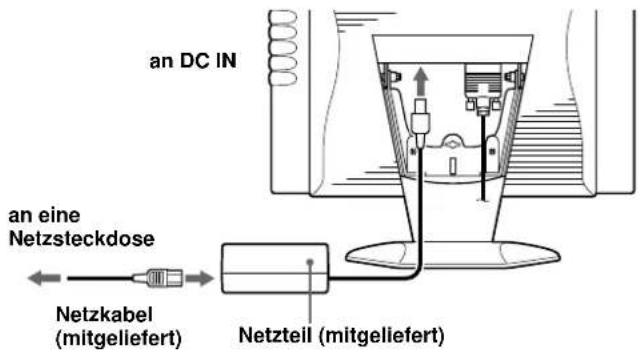

Monitorausgang an eine Netzsteckdose Netzkabel (mitgeliefert) an DC IN an HD15 an HD15 Anschließen an einen Macintosh-Computer Verwenden Sie den mitgelieferten Macintosh-Adapter.

• Schließen Sie den mitgelieferten Macintosh-Adapter an den Computer an, bevor Sie das Kabel anschließen. Der Adapter ist kompatibel mit Computern der Serien Macintosh LC, Performa, Quadra, Power Macintosh und Power Macintosh G3 (vor Januar 1999 erworben). Wenn Sie den Monitor an einen Computer der Serie Power Macintosh G3 anschließen, der nach Januar 1999 erworben wurde, benötigen Sie einen anderen Adapter (nicht mitgeliefert). Bei Modellen der Serie Macintosh II und älteren Power Book-Versionen ist möglicherweise ein Adapter mit Mikroschaltern (nicht mitgeliefert) erforderlich. Schritt 2: Schließen Sie das Netzkabel an Schließen Sie bei ausgeschaltetem Monitor und Computer das Netzkabel an das Netzteil und das Netzteil an den Monitor an. Schließen Sie dann das andere Ende des Netzkabels an eine Netzsteckdose an. Schritt 1: Schließen Sie den Monitor an den Computer an Schalten Sie vor dem Anschließen den Monitor und den Computer aus. Anschließen an einen IBM PC/AT oder kompatiblen Computer Wenn Ihr PC nicht mit dem Plug & Play-Standard (DDC1 und DDC2B) kompatibel ist Dieser Monitor verwendet Stift Nr. 9 im Videosignalanschluß für die Plug & Play-Kompatibilität (DDC1 und DDC2B). Die Position von Stift Nr. 9 ist auf Seite 21 abgebildet.

• Wenn Ihr Computer den Stift Nr. 9 unterstützt, verwenden Sie das mitgelieferte HD15-Videosignalkabel.

• Wenn Ihr Computer den Stift Nr. 9 nicht unterstützt, benötigen Sie einen HD15-Adapter. Wenden Sie sich bitte an Ihren Händler. Netzteil (mitgeliefert)8 Vorbereitungen Gelöst Angezogen Schritt 3: Anbringen der hinteren Abdeckung Bringen Sie nach dem Anschließen des Computers und des Netzkabels die mitgelieferte hintere Abdeckung an. Achten Sie darauf, den Bildschirm aufrecht zu halten, wenn Sie die hintere Abdeckung anbringen oder abnehmen. 1 Befestigen Sie das Netzteilkabel am Halter. 2 Drücken Sie die hintere Abdeckung an die dafür vorgesehene Stelle. Richten Sie das Markierungsklebeband des Netzteilkabels am Halter aus, schlingen Sie das Kabel einmal um den Halter, und schließen Sie den Halter. Markierungsklebeband am Netzteilkabel 3 Drehen Sie zum Befestigen der hinteren Abdeckung die Schraube nach rechts. Verwenden des Monitors ohne Ständer Halten Sie dazu bereit: Kreuzschlitzschraubenzieher Weiches Tuch als Unterlage für das LCD-Display 1 Entfernen Sie die Schrauben am Montageteil des Ständers. 2 Legen Sie den Monitor mit dem LCD-Display nach unten auf das weiche Tuch, und ziehen Sie den Ständer heraus. Halter9 Vorbereitungen

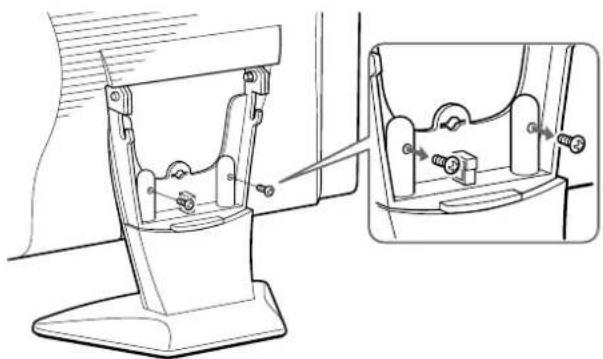

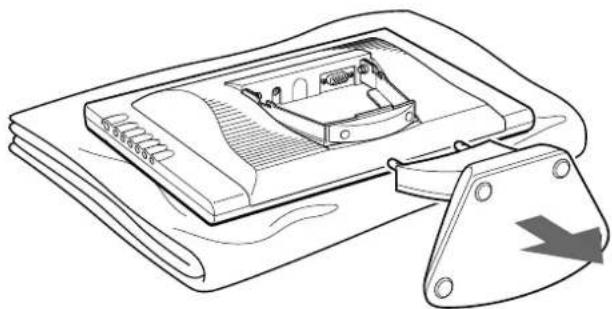

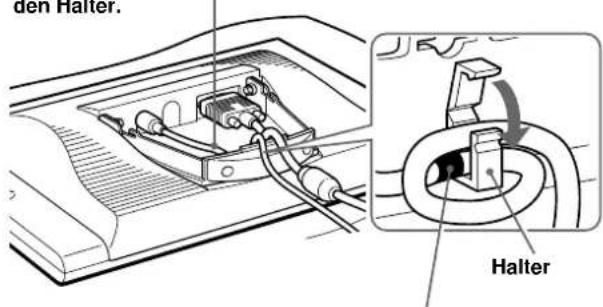

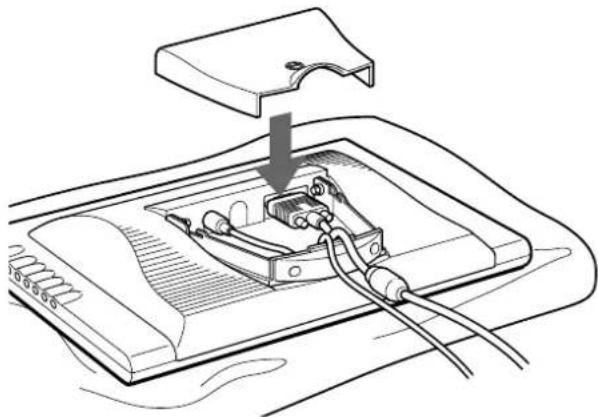

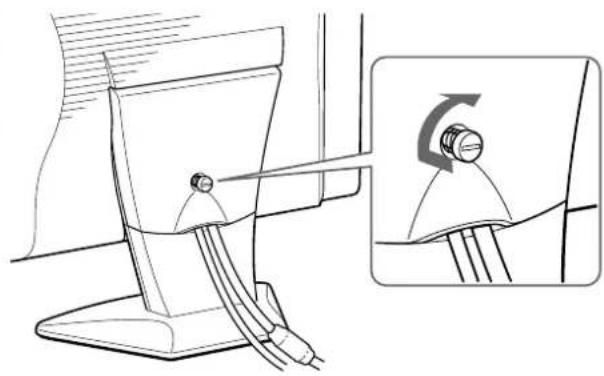

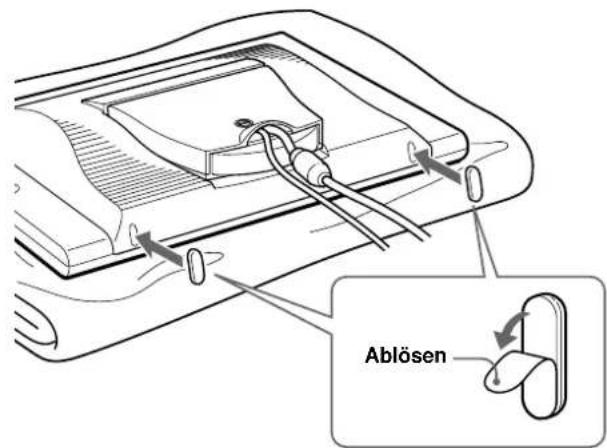

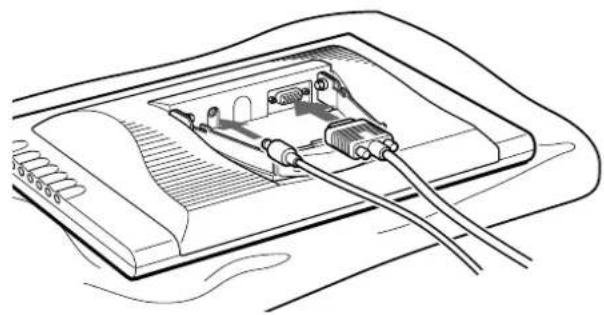

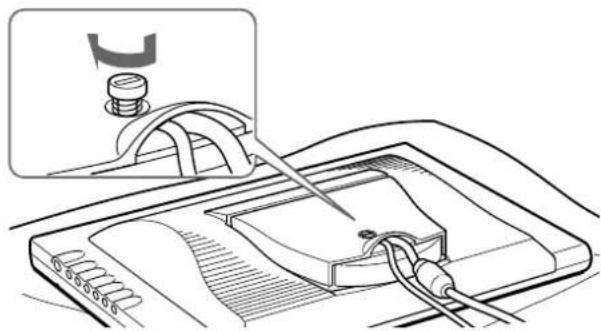

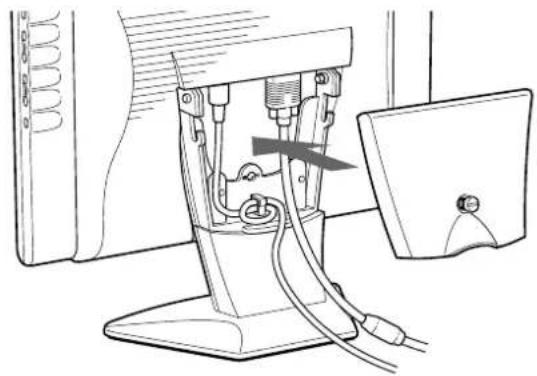

Gelöst Angezogen 3 Schließen Sie das Videosignalkabel und das Netzteilkabel an den Monitor an. 4 Befestigen Sie das Netzkabel am Halter. 5 Drücken Sie die hintere Abdeckung an die dafür vorgesehene Stelle. 6 Drehen Sie zum Befestigen der hinteren Abdeckung die Schraube nach rechts. 7 Bringen Sie die Gummipolster an der Unterseite des Monitors an. Wenn Sie die Gummipolster, die dem Monitor einen festen Stand verleihen sollen, angebracht haben, stellen Sie den Monitor auf. Ablösen Richten Sie das Markierungsklebeband des Netzteilkabels am Halter aus, schlingen Sie das Kabel einmal um den Halter, und schließen Sie den Halter. Halter Markierungsklebeband am Netzteilkabel10 Vorbereitungen Einschalten des Monitors und des Computers 1 Drücken Sie den Schalter u (POWER). 2 Schalten Sie den Computer ein. Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein. Wenn auf dem Bildschirm kein Bild erscheint

• Überprüfen Sie, ob der Monitor korrekt an den Computer angeschlossen ist.

• Wird NO INPUT SIGNAL auf dem Bildschirm angezeigt, versuchen Sie, das Eingangssignal zu wechseln. Überprüfen Sie gegebenenfalls, ob die Grafikkarte des Computers korrekt in den richtigen Steckplatz eingebaut ist.

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben und OUT OF SCAN RANGE auf dem Bildschirm erscheint, schließen Sie den alten Monitor wieder an. Stellen Sie dann die Grafikkarte des Computers auf eine Horizontalfrequenz zwischen 30 und 61 kHz, eine Vertikalfrequenz zwischen 50 und 75 Hz und eine Auflösung von 1024 x 768 oder niedriger ein. Weitere Informationen zu den Bildschirmmeldungen finden Sie unter “Fehlersymptome und Abhilfemaßnahmen” auf Seite 18. Für Benutzer von Windows 95/98 Damit Sie den Monitor optimal nutzen können, installieren Sie die Datei mit den neuen Modellinformationen von der mitgelieferten Diskette “Windows Monitor Information Disk/Utility Disk” auf Ihrem PC. Dieser Monitor entspricht dem Plug-and-Play-Standard ”VESA DDC”. Wenn Ihr PC bzw. Ihre Grafikkarte dem DDC- Standard entspricht, geben Sie bitte “Plug & Play Monitor (VESA DDC)” oder den Modellnamen dieses Monitors als Monitortyp in der “Systemsteuerung” von Windows 95/98 an. Wenn bei der Kommunikation zwischen Ihrem PC bzw. Ihrer Grafikkarte und dem Monitor Probleme auftreten, legen Sie die Diskette “Windows Monitor Information Disk/Utility Disk” ein, und wählen Sie den Modellnamen dieses Monitors als Monitortyp aus. Für Benutzer von Windows NT 4.0 Die Installation des Monitors unter Windows NT 4.0 ist anders als unter Windows 95/98. So brauchen Sie z.B. den Monitortyp nicht auszuwählen. Näheres zum Einstellen der Auflösung, der Bildwiederholrate und der Anzahl der Farben finden Sie im Benutzerhandbuch zu Windows NT 4.0. Einstellen der Auflösung des Monitors und der Anzahl der Farben Stellen Sie die Auflösung des Monitors und die Anzahl der Farben anhand der Anweisungen im Benutzerhandbuch zu Ihrem Computer ein. Die Anzahl der Farben kann je nach Computer oder Grafikkarte variieren. Je nach der Einstellung unter “Farbpalette” werden unterschiedlich viele Farben dargestellt:

• High Color (16 Bit) n 65.536 Farben

• True Color (24 Bit) n ca. 16,77 Mio. Farben Im True Color-Modus (24 Bit) kann sich die Geschwindigkeit verringern.11 Einstellen des Monitors

Einstellen des Monitors Einstellen des Monitors VorbereitungenVerbinden Sie den Monitor mit dem Computer, undschalten Sie beide Geräte ein.Die besten Ergebnisse erzielen Sie, wenn Sie mindestens30 Minuten warten, bevor Sie Einstellungenvornehmen. Das Bildschirmmenüsystem Die meisten Einstellungen nehmen Sie über dieBildschirmanzeige MENU vor.Wie Sie die Sprache für die Bildschirmanzeigen wechseln,erfahren Sie unter “Auswählen der Sprache für dieBildschirmanzeigen”. ENDE Zum Schließen der Bildschirmanzeige MENU.PHASEZum Aufrufen der Bildschirmanzeige PHASE. Stellen Siedie Phase ein, wenn die Zeichen oder Bilder auf demgesamten Bildschirm verschwommen erscheinen. Stellen Siedie Phase nach dem Einstellen des Pitch ein.PITCHZum Aufrufen der Bildschirmanzeige PITCH. Stellen Sieden Pitch ein, wenn die Zeichen oder Bilder in einigenBereichen des Bildschirms nicht scharf erscheinen.BILDLAGEZum Aufrufen der Bildschirmanzeige BILDLAGE, mit derSie die Zentrierung des Bildes einstellen können.FARBEZum Aufrufen der Bildschirmanzeige FARBE, mit der Siedie Farbtemperatur einstellen können.LANGUAGEZum Aufrufen der Bildschirmanzeige LANGUAGE, mit derSie die Sprache für die Bildschirmanzeigen auswählenkönnen.OPTIONZum Aufrufen der Bildschirmanzeige OPTION. Hierkönnen Sie Optionen wie Hintergrundbeleuchtung, Positionder Bildschirmanzeigen, Tastensperrfunktion undVerzögerung für die Energiesparfunktion einstellen. Auswählen der Sprache für die Bildschirmanzeigen Als Sprache für die Bildschirmanzeigen können SieEnglisch, Französisch, Deutsch, Spanisch, Italienisch undJapanisch auswählen. 1 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 2 Wählen Sie mit den Tasten ˘/≥ die Option LANGUAGE aus, und drücken Sie die Taste MENU.Die Bildschirmanzeige LANGUAGE erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die gewünschte Sprache aus, und drücken Sie die Taste MENU.Die Bildschirmanzeige MENU erscheint in derausgewählten Sprache.Nach etwa 30 Sekunden wird die Bildschirmanzeigeautomatisch ausgeblendet.Sie können die Bildschirmanzeige jedoch auch ausblenden,indem Sie die Taste MENU erneut drücken. MENU ENDE PHASEPITCHBILDLAGEFARBELANGUAGEOPTION MENU

LANGUAGEENGLISHFRANÇAISDEUTSCHESPAÑOLITALIANO

œ{Œ MENU MENU ENDE PHASEPITCHBILDLAGEFARBELANGUAGEOPTION MENU OK12 Einstellen des Monitors Automatisches Einstellen des Bildes Wenn das Bild flimmert oder verschwommen ist, drücken Sie die Taste AUTO. Der Monitor wird automatisch auf das Signal des angeschlossenen Computers eingestellt. Bei einigen Computern kann darüber hinaus noch eine Feineinstellung erforderlich sein. Stellen Sie den Monitor in diesem Fall erläutert von Hand ein. 1 Schalten Sie den Monitor ein. 2 Schalten Sie den Computer ein. 3 Drücken Sie die Taste AUTO. Der Monitor stellt den Signalabstand so ein, daß er dem Eingangssignal entspricht und das Bild scharf angezeigt wird, und stellt das Bild in die Mitte des Bildschirms. Hinweise

• Diese Funktion ist speziell für Computer unter Windows odereiner Software mit einer ähnlichen grafischenBenutzeroberfläche konzipiert, bei der das Bild den ganzenBildschirm ausfüllt. Die Funktion arbeitet möglicherweise nichtkorrekt, wenn die Hintergrundfarbe dunkel ist oder daseingespeiste Bild den Bildschirm nicht ganz ausfüllt, wie z. B.die MS-DOS-Eingabeaufforderung. Gehen Sie in diesem Fall wiein Schritt 1 bis 3 unter “Manuelles Korrigieren einesflimmernden oder verschwommenen Bildes” erläutert vor, umdas Testbild aufzurufen, und drücken Sie dann erneut die TasteAUTO.• Während der automatischen Größeneinstellung wirdmöglicherweise einige Sekunden lang ein leerer Bildschirmangezeigt. Dies ist keine Fehlfunktion. Wenn das Bild auch nach dem Drücken der Taste AUTO noch flimmert oder verschwommen ist Stellen Sie Signalabstand und Phase wie unter “Manuelles Korrigieren eines flimmernden oder verschwommenen Bildes” erläutert ein. Wenn sich das Bild auch nach dem Drücken von AUTO nicht in der Mitte des Bildschirms befindet Nehmen Sie die Einstellung mit der Bildschirmanzeige BILDLAGE wie unter “Einstellen der Bildposition” erläutert vor. Manuelles Korrigieren eines flimmernden oder verschwommenen Bildes Wenn ein Bereich des Bildschirms flimmert oder verschwommen ist, drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen, stellen Sie Signalabstand und Phase folgendermaßen ein. Die Werte für Signalabstand und Phase, die Sie hier einstellen, werden nur für das gerade eingespeiste Eingangssignal gespeichert. 1 Stellen Sie die Auflösung am Computer auf 1024 × 768 ein. 2 Legen Sie die Dienstprogrammdiskette ein. Verwenden Sie die für Ihren Computer geeignete Diskette. Bei Windows 95/98 Windows Monitor Information Disk/Utility Disk Bei Macintosh Macintosh Utility Disk 3 Starten Sie die Dienstprogrammdiskette, und rufen Sie das Testmuster auf. Bei Windows 95/98 Klicken Sie auf [Utility Disk] n [Windows] n [Utility.exe]. Bei Macintosh Klicken Sie auf [Utility Disk] n [SONY-Utility]. 4 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 5 Wählen Sie mit den Tasten ˘/≥ die Option PITCH aus, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige PITCH erscheint. AUTO MENU MENU ENDE PHASEPITCHBILDLAGEFARBELANGUAGEOPTION MENU

Einstellen des Monitors

Einstellen des Monitors Einstellen der Bildposition Wenn sich das Bild nicht in der Mitte des Bildschirmsbefindet, drücken Sie die Taste AUTO. Wenn Sie keinezufriedenstellenden Ergebnisse erzielen, stellen Sie dieZentrierung folgendermaßen ein.Der Wert für die Zentrierung, den Sie hier einstellen, wirdnur für das gerade eingespeiste Eingangssignal gespeichert. 1 Starten Sie die Dienstprogrammdiskette, und rufen Sie das Testmuster auf.Gehen Sie wie in Schritt 2 und 3 unter “ManuellesKorrigieren eines flimmernden oder verschwommenenBildes” erläutert vor. 2 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die Option BILDLAGE aus, und drücken Sie die Taste MENU erneut.Die BildschirmanzeigeBILDLAGE erscheint. 4 Verschieben Sie das Bild nach oben, unten, links oder rechts, bis der Rahmen als äußere Begrenzung desTestmusters verschwindet.Bei der horizontalen Einstellung wählen Sie mit den Tasten ˘/≥ die Option H aus und stellen die Position mit den Tasten +/– ein.+ . . .Das Bild wird nach rechts verschoben.– . . . Das Bild wird nach links verschoben. 6 Drücken Sie die Tasten +/–, bis die Bildschirmfarben gleichmäßig sind.Stellen Sie das Bild so ein, daß die vertikalen Streifenverschwinden. 7 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint.Wenn auf dem gesamten Bildschirm horizontale Streifenzu sehen sind, stellen Sie im nächsten Schritt die Phase ein. 8 Wählen Sie mit den Tasten ˘/≥ die Option PHASE aus, und drücken Sie die Taste MENU erneut.Die Bildschirmanzeige PHASE erscheint. 9 Drücken Sie die Tasten +/–, bis die Bildschirmfarben gleichmäßig sind.Stellen Sie das Bild so ein, daß die horizontalen Streifenauf ein Minimum reduziert werden. 10Klicken Sie abschließend auf dem Bildschirm auf [END]. Damit wird das Testmuster ausgeschaltet.Nach etwa 30 Sekunden wird die Bildschirmanzeigeautomatisch ausgeblendet.Sie können die Bildschirmanzeige jedoch auch ausblenden,indem Sie die Taste MENU zweimal drücken.Fortsetzung MENU PHASE

Bei der vertikalen Einstellung wählen Sie mit den Tasten ˘/≥ die Option V aus und stellen die Position mit den Tasten +/– ein. + . . . Das Bild wird nach oben verschoben. – . . . Das Bild wird nach unten verschoben. 5 Klicken Sie abschließend auf dem Bildschirm auf [END]. Damit wird das Testmuster ausgeschaltet. Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet. Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken. Einstellen der Bildhelligkeit Der Wert für die Helligkeit, den Sie hier einstellen, wird für alle eingespeisten Eingangssignale gespeichert. 1 Drücken Sie die Taste ¨ (Helligkeit) ˘. Die Bildschirmanzeige HELLIGKEIT erscheint. 2 Drücken Sie die Tasten +/–. + . . . Das Bild wird heller. – . . . Das Bild wird dunkler. Nach etwa 3 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.

• Die Horizontal- und die Vertikalfrequenz des geradeeingespeisten Eingangssignals erscheinen in derBildschirmanzeige HELLIGKEIT. Wenn der Bildschirm in einem dunklen Raum zu hell ist Verringern Sie den Einstellwert für HINTERGRUNDLICHT (Seite 16). Einstellen des Kontrasts Der Wert für den Kontrast, den Sie hier einstellen, wird für alle eingespeisten Eingangssignale gespeichert. 1 Drücken Sie die Taste > (Kontrast) ≥. Die Bildschirmanzeige KONTRAST erscheint. 2 Drücken Sie die Tasten +/–. + . . . Der Kontrast wird stärker. – . . . Der Kontrast wird schwächer. Nach etwa 3 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet.
• Die Horizontal- und die Vertikalfrequenz des geradeeingespeisten Eingangssignals erscheinen in derBildschirmanzeige KONTRAST. Ändern oder Einstellen der Farbtemperatur Die Farbtemperatur ist werkseitig auf 9300K eingestellt. Sie können die Farbtemperatur ändern und 6500K oder 5000K einstellen. Stellen Sie mit dieser Funktion die Farbtemperatur so ein, daß die Farben mit den tatsächlichen Farben eines ausgedruckten Bildes übereinstimmen. Der Wert für die Farbtemperatur, den Sie hier einstellen, gilt für alle eingespeisten Eingangssignale. 1 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. KONTRAST

MENU MENU ENDE PHASE PITCH BILDLAGE FARBE LANGUAGE OPTION MENU OK15 Einstellen des Monitors

Einstellen des Monitors 2 Wählen Sie mit den Tasten ˘/≥ die Option FARBE aus, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige FARBE erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die Farbtemperatur aus. Wenn an der ausgewählten Farbtemperatur Feineinstellungen erforderlich sind, fahren Sie mit Schritt 4 fort. Andernfalls drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 4 Wählen Sie mit den Tasten ˘/≥ die Option R (rot) oder B (blau) aus, und stellen Sie mit den Tasten +/– die gewünschte Farbe ein. Die Farbe ändert sich in dem Maße, in dem die R- oder B-Anteile im Hinblick auf G (grün) erhöht oder verringert werden. Nach etwa 30 Sekunden wird die Bildschirmanzeige automatisch ausgeblendet. Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken. Ändern der Position der Bildschirmanzeigen Sie können die Bildschirmanzeigen verschieben, wenn Sie z.B. den Bereich hinter einer Bildschirmanzeige einstellen wollen. 1 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. So stellen Sie die vertikale Position ein MENU FARBE 9300K 6500K 5000K ANWENDERMODUS

2 Wählen Sie OPTION mit den Tasten ˘/≥, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige OPTION erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die Option (POSITION H) oder (POSITION V) aus. So stellen Sie die horizontale Position ein 4 Verschieben Sie die Bildschirmanzeige mit den Tasten +/– an die gewünschte Position. Die Bildschirmanzeige OPTION wird nach etwa 30 Sekunden automatisch ausgeblendet. Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken. MENU MENU ENDE PHASEPITCHBILDLAGEFARBELANGUAGEOPTION MENU

MENU OPTION : 5SEC : FREIGB POSITION H OPTION : 5SEC : FREIGB POSITION H OPTION : 5SEC : FREIGB POSITION V16 Einstellen des Monitors Einstellen der Verzögerung für die Energiesparfunktion Sie können eine Verzögerungszeit angeben, nach der der Monitor in den Energiesparmodus wechselt. Weitere Informationen zu der Energiesparfunktion dieses Monitors finden Sie auf Seite 18. 1 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 2 Wählen Sie OPTION mit den Tasten ˘/≥, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige OPTION erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die Option ZZ... (STROMSPAREINST) aus. 4 Wählen Sie mit den Tasten +/– die gewünschte Verzögerungszeit aus. Wenn STROMSPAREINST auf AUS gesetzt ist, wechselt der Monitor nicht in den Energiesparmodus. Die Bildschirmanzeige OPTION wird nach etwa 30 Sekunden automatisch ausgeblendet. Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken. Einstellen der Hintergrundbeleuchtung Wenn der Bildschirm in einem dunklen Raum zu hell eingestellt ist, stellen Sie die Hintergrundbeleuchtung des Monitors ein. 1 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 2 Wählen Sie OPTION mit den Tasten ˘/≥, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige OPTION erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die Option (HINTERGRUNDLICHT) aus. 4 Stellen Sie die Beleuchtungsstärke mit den Tasten +/– ein. Die Bildschirmanzeige OPTION wird nach etwa 30 Sekunden automatisch ausgeblendet. Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken. OPTION

Einstellen des Monitors Sperren der Bedienelemente Mit der Tastensperrfunktion können Sie alle Bedienelemente mit Ausnahme des Netzschalters u, der Taste MENU und einiger anderer Tasten sperren. Wenn Sie SPER gewählt haben, lassen sich in der Bildschirmanzeige MENU nur noch folgende Optionen auswählen:

• TASTATUR und VOREINSTELLUNG in der Bildschirmanzeige OPTION Wenn Sie eine gesperrte Taste drücken, erscheint die Markierung auf dem Bildschirm. 1 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 2 Wählen Sie OPTION mit den Tasten ˘/≥, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige OPTION erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die Option (TASTATUR) aus. 4 Wählen Sie mit der Taste – die Option SPER aus. Die Bildschirmanzeige OPTION wird nach etwa 30 Sekunden automatisch ausgeblendet. Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken. So heben Sie die Tastensperre wieder auf Wählen Sie in Schritt 4 mit der Taste + die Option FREIGB aus. Zurücksetzen der Einstellungen Sie können alle Einstellungen auf die werkseitigen Werte zurücksetzen. Dabei wird die Farbtemperatur auf 9300K und die Verzögerung für die Energiesparfunktion auf 5 Sekunden zurückgesetzt. Die Tastensperrfunktion wird deaktiviert. Andere Einstellungen werden auf die Standardwerte zurückgesetzt. Die Sprache der Bildschirmanzeigen wird jedoch nicht gewechselt. 1 Drücken Sie die Taste MENU. Die Bildschirmanzeige MENU erscheint. 2 Wählen Sie OPTION mit den Tasten ˘/≥, und drücken Sie die Taste MENU erneut. Die Bildschirmanzeige OPTION erscheint. 3 Wählen Sie mit den Tasten ˘/≥ die Option ? (VOREINSTELLUNG) aus. 4 Drücken Sie die Taste +. Die Bildschirmanzeige OPTION wird nach etwa 30 Sekunden automatisch ausgeblendet. Sie können die Bildschirmanzeige jedoch auch ausblenden, indem Sie die Taste MENU zweimal drücken. OPTION : 5SEC : FREIGB POSITION H OPTION FREIGB SPER TASTATUR OPTION : 5SEC : FREIGB POSITION H OPTION : 5SEC EIN VOREINSTELLUNG MENU MENU ENDE PHASEPITCHBILDLAGEFARBE MENU

MENU18 Weitere Informationen Weitere Informationen Vordefinierte Modi und Benutzermodi Dieser Monitor verfügt über werkseitig vordefinierte Modi für die gängigsten Industriestandards und bietet somit echte “Plug & Play”-Unterstützung. Eine Liste der werkseitig vordefinierten Modi finden Sie im Appendix. Wenn ein neues Eingangssignal eingespeist wird, wählt der Monitor den geeigneten werkseitig vordefinierten Modus aus und nimmt eine Phasenkalibrierung in bezug auf die Bildschirmmitte vor, so daß eine hohe Bildqualität erzielt werden kann. Die Kalibrierungseinstellung wird gespeichert und sofort abgerufen, wann immer dasselbe Eingangssignal eingeht. Bei Eingangssignalen, die keinem der werkseitig voreingestellten Modi entsprechen, führt der Monitor mit Hilfe seiner digitalen Multiscan-Technologie alle Einstellungen durch, die bei einem beliebigen Timing innerhalb des für den Monitor gültigen Frequenzbereichs für ein scharfes Bild nötig sind. Es kann jedoch mitunter erforderlich werden, die vertikale und horizontale Zentrierung feineinzustellen. Drücken Sie dazu einfach die Taste AUTO, oder stellen Sie den Monitor wie in dieser Anleitung beschrieben ein. Die Einstellungen werden automatisch als Benutzermodus gespeichert und abgerufen, wann immer das betreffende Eingangssignal eingeht. Energiesparfunktion Dieser Monitor entspricht den Energiesparrichtlinien der VESA und des ENERGY STAR-Programms sowie des enger gefaßten NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die VESA DPMS (Display Power Management Signaling) unterstützt, wird der Stromverbrauch des Geräts in drei Stufen, wie unten erläutert, reduziert. Sie können über die entsprechende Bildschirmanzeige eine Verzögerungszeit angeben, nach der der Monitor in den Energiesparmodus wechselt. Stellen Sie die Verzögerungszeit wie unter “Einstellen der Verzögerung für die Energiesparfunktion” auf Seite 16 beschrieben ein.

• Nur Leistungsaufnahme des Monitors. Die Zahlen in Klammerngeben die Leistungsaufnahme des Monitors einschließlich desNetzteils an.** “Schlaf” und “Tiefschlaf” sind Energiesparmodi, die von derEPA (Umweltschutzbehörde der USA) definiert wurden.*** Wenn der Computer in den Energiesparmodus wechselt, gehtkein Eingangssignal mehr ein, und KEIN EING SIGNALerscheint auf dem Bildschirm. Nach der eingestelltenVerzögerungszeit (siehe “Einstellen der Verzögerung für dieEnergiesparfunktion” auf Seite 15) wechselt der Monitor in denEnergiesparmodus. Störungsbehebung Sie können die Ursache eines Problems gegebenenfalls anhand dieses Abschnitts erkennen und beheben, ohne daß Sie sich an den Kundendienst wenden müssen. Bildschirmmeldungen Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Wie Sie das Problem beheben, schlagen Sie unter “Fehlersymptome und Abhilfemaßnahmen” auf Seite 19 nach. “NICHT IM ABTASTBEREICH” gibt an, daß das Eingangssignal nicht den technischen Daten des Monitors entspricht. “KEIN EING SIGNAL” gibt an, daß kein Signal am Monitor eingeht. Anzeige u Grün Abwechselndgrün und orangeAbwechselndgrün und orangeOrangeLeuchtet nichtLeistungs-aufnahme*≤ 25 W (≤ 35 W)≤ 1.5 W (≤ 4 W)≤ 1.5 W (≤ 4 W)≤ 1.5 W (≤ 4 W)≤ 1.5 W (≤ 4 W) INFORMATIONNICHT IMABTASTBEREICH EnergiesparstufeNormalbetriebBereitschaft(1. Stufe)Unterbrechung(2. Stufe) (Schlaf)**Deaktiviert(3. Stufe)*** (Tiefschlaf)**Ausgeschaltet

Weitere Informationen

Weitere Informationen Fehlersymptome und Abhilfemaßnahmen Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach. Führen Sie die Selbstdiagnosefunktion (Seite 20) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben läßt. Symptom Überprüfen Sie bitte folgendes: Kein Bild Die Anzeige u leuchtet nicht. Die Meldung “KEIN EING SIGNAL” erscheint auf dem Bildschirm, oder die Anzeige u leuchtet orange oder wechselt zwischen grün und orange. Die Meldung “NICHT IM ABTASTBEREICH” erscheint auf dem Bildschirm. Es wird keine Meldung angezeigt, und die Anzeige u leuchtet grün oder blinkt orange. Sie arbeiten mit einem Windows 95/98-System. Sie arbeiten mit einem Macintosh-System. Das Bild flimmert, springt, oszilliert oder ist gestört.

• Das Netzkabel muß korrekt angeschlossen sein.

• Der Netzschalter u muß sich in der Position “Ein” befinden.

• Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den Buchsen sitzen.

• Achten Sie darauf, daß am HD15-Videoeingangsanschluß keine Stifte verbogen oder eingedrückt sind. pDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur.

• Überprüfen Sie, ob der Computer eingeschaltet ist.

• Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen. pDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Die Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen eine Frequenz im folgenden Bereich ein: Horizontal: 30 – 61 kHz, vertikal: 50 – 75 Hz

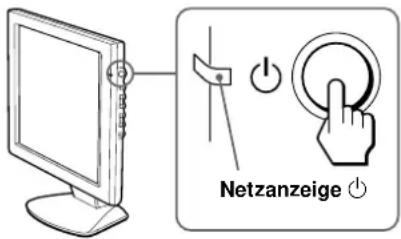

• Verwenden Sie die Selbstdiagnosefunktion (Seite 20).

• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Installieren Sie die Diskette “Windows Monitor Information Disk/Utility Disk”, und wählen Sie aus den Sony-Monitoren im Auswahlfenster für Monitore in Windows 95/98 den Eintrag “CPD-M151” aus.

• Der Macintosh-Adapter und das Videosignalkabel müssen richtig angeschlossen sein (Seite 6).

• Drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen, stellen Sie Signalabstand und Phase ein (Seite 12).

• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere Monitore, Laserdrucker, Ventilatoren, Leuchtstoffröhren oder Fernsehgeräte aus der Nähe des Monitors.

• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch eine Magnetabschirmung.

• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.

• Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen. pDurch den angeschlossenen Computer oder andere Geräte verursachte Probleme

• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.

• Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden (Appendix). Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.

• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen. Fortsetzung20 Weitere Informationen Selbstdiagnosefunktion Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn an dem Monitor oder am Computer ein Problem auftritt, erscheint ein leerer Bildschirm, und die Netzanzeige u leuchtet grün auf oder blinkt orange. Wenn die Netzanzeige u orange leuchtet, befindet sich der Computer im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Tastatur. Wenn die Netzanzeige u grün leuchtet 1 Lösen Sie die Videosignalkabel. 2 Bevor der Monitor in den Energiesparmodus wechselt, drücken Sie die Taste +, und halten Sie sie 2 Sekunden lang gedrückt. Netzanzeige u Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie die Videoeingangskabel wieder an, und uberprüfen Sie den Zustand der Computer. Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony- Händler. Wenn die Netzanzeige u orange blinkt Schalten Sie den Monitor am Netzschalter u aus und wieder ein. Wenn die Netzanzeige u jetzt grün leuchtet, funktioniert der Monitor ordnungsgemäß. Wenn die Netzanzeige u immer noch blinkt, liegt möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das Intervall, in dem die Netzanzeige u blinkt (in Sekunden), und wenden Sie sich mit der Beschreibung des Problems an einen autorisierten Sony-Händler. Notieren Sie sich unbedingt die Modellbezeichnung und die Seriennummer des Monitors. Notieren Sie sich außerdem das Fabrikat und Modell Ihres Computers und der Grafikkarte. Symptom Überprüfen Sie bitte folgendes: Das Bild ist verschwommen. Das Bild ist zu dunkel. Doppelbilder sind zu sehen. Das Bild ist nicht zentriert, oder die Bildgröße ist nicht korrekt. Wellenförmige oder elliptische Moiré-Effekte sind sichtbar. Die Farbe ist nicht gleichmäßig. Weiß sieht nicht weiß aus. Die Bedienelemente am Monitor funktionieren nicht.

• Drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen, stellen Sie Signalabstand und Phase ein (Seite 12).

• Stellen Sie Kontrast und Helligkeit ein (Seite 14).

• Stellen Sie die Hintergrundbeleuchtung ein (Seite 16).

• Stellen Sie die Helligkeit ein (Seite 14).

• Nach dem Einschalten des Geräts benötigt der Monitor einige Sekunden Aufwärmzeit. Das Bild erscheint nach wenigen Sekunden.

• Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.

• Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.

• Drücken Sie die Taste AUTO (Seite 12).

• Stellen Sie die Position (Seite 13) ein. Beachten Sie, daß bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.

• Stellen Sie Signalabstand und Phase ein (Seite 12).

• Drücken Sie die Taste AUTO. Wenn Sie keine zufriedenstellenden Ergebnisse erzielen, stellen Sie Signalabstand und Phase ein (Seite 12).

• Stellen Sie die Farbtemperatur ein (Seite 14).

• Wenn die Bedienelementsperre eingeschaltet ist (SPER), schalten Sie sie aus (FREIGB, Seite 17).21 Weitere Informationen

Weitere Informationen Stiftbelegung für Eingang HD15* DDC-Standard (DDC = Display Data Channel) nach VESAStift Nr.

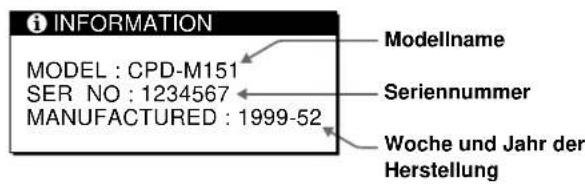

Signal Rot Grün (zusammen-gesetztes Grünsignalmit Synchronisation) Blau ID (Masse)DDC-Masse*Masse RotMasse GrünSignalMasse BlauDDC + 5V*MasseID (Masse)BidirektionaleDaten (SDA)*H. SyncV. SyncDatentakt (SCL)* Anzeigen des Bildschirms INFORMATION Sie können den Modellnamen, die Seriennummer und dasBaujahr dieses Monitors anzeigen lassen.Halten Sie die Taste MENU fünf Sekunden langgedrückt.Die Bildschirmanzeige INFORMATION erscheint.Beispiel Technische Daten LCD-Bildschirm Typ: a-Si-TFT-AktivmatrixBildgröße: 38 cmEingangssignalformat RGB-Betriebsfrequenz*fh:30 – 61 kHzfv:50 – 75 HzEffektive Bildpunkte 99,99 %Auflösung H:max. 1024 PunkteV: max. 768 ZeilenBetriebsspannung Betrieb: 100 – 240 VoltWechselstrom, 50 – 60 HzEingang: 12 Volt Gleichstrom (mitNetzteil)Leistungsaufnahme nur Monitor: max. 25 Weinschließlich Netzteil: max. 35 WAbmessungen (B/H/T) Einschließlich Ständer:ca. 395 × 358 × 173 mmOhne Ständer (aufrecht):ca. 395 × 289 × 76 mmOhne Ständer (um 25° geneigt):ca. 395 × 274 × 202 mmGewicht ca. 5,1 kg einschließlich StänderPlug & Play DDC/DDC1/DDC2BMitgeliefertes ZubehörSiehe Seite 6.* Empfohlene Werte für das horizontale undvertikale TimingDas horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 %des horizontalen Gesamt-Timing oder bei 0,8 µSek. liegen, jenachdem, welcher Wert höher ist.Die horizontale Austastbreite sollte über 2,5 µSek. liegen.Die vertikale Austastbreite sollte über 450 µSek. liegen.Änderungen, die dem technischen Fortschritt dienen,bleiben vorbehalten.ModellnameSeriennummerWoche und Jahr derHerstellung INFORMATIONMODEL : CPD-M151SER NO : 1234567MANUFACTURED : 1999-52
