MANUALE UTENTE CPDM151 SONY

• Macintosh è un marchio di fabbrica su licenza di Apple Computer,Inc., registrato negli U.S.A. e negli altri paesi.• Windows e MS-DOS sono marchi di fabbrica registrati di MicrosoftCorporation negli U.S.A. e negli altri paesi.• IBM PC/AT e VGA sono marchi di fabbrica registrati di IBMCorporation negli U.S.A.• VESA è un marchio di fabbrica di Video Electronics StandardAssociation.
• ENERGY STAR è un marchio di fabbrica registrato negli U.S.A.
• Tutti gli altri nomi dei prodotti menzionati all’interno del manualepossono essere marchi di fabbrica o marchi di fabbrica registrati delleloro rispettive compagnie.• Inoltre, “™” e “®” non vengono in questo manuale menzionati perciascun caso. INDICE Operazioni preliminari Precauzioni ............................................................................................................................4 Identificazione delle parti e dei comandi ..........................................................................5 Installazione...........................................................................................................................6 Accensione del monitor e del computer..........................................................................10 Personalizzazione del monitor Presentazione del sistema di visualizzazione a schermo..............................................11 Selezione della lingua per la visualizzazione a schermo ..............................................11 Regolazione automatica dell’immagine ..........................................................................12 Eliminazione manuale del tremolio o della sfocatura ...................................................12 Regolazione della posizione dell’immagine ...................................................................13 Regolazione della luminosità dell’immagine .................................................................14 Regolazione del contrasto..................................................................................................14 Modifica o regolazione della temperatura di colore......................................................14Modifica della posizione della videata ............................................................................15Regolazione della retroilluminazione..............................................................................16Impostazione del ritardo della funzione di risparmio energetico ...............................16 Blocco dei comandi .............................................................................................................17 Reimpostazione delle regolazioni ....................................................................................17 Informazioni aggiuntive Modi preimpostati e modi utente.....................................................................................18 Guida alla soluzione dei problemi ...................................................................................18 Caratteristiche tecniche ......................................................................................................21 Appendix Preset Mode Timing Table .................................................................................................. i TCO’99 Eco-document ......................................................................................................... i4 Operazioni preliminari Operazioni preliminari Manutenzione

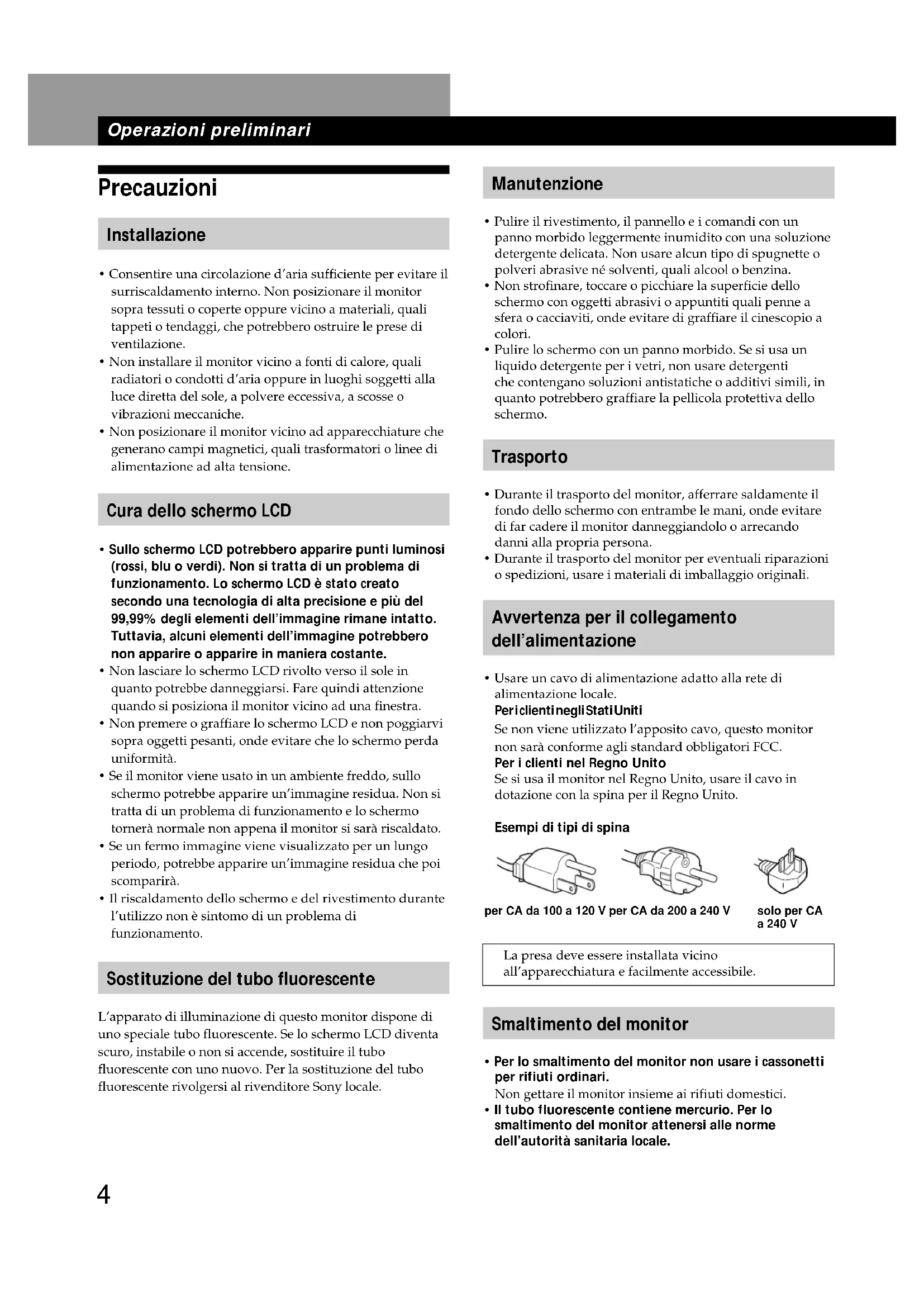

• Pulire il rivestimento, il pannello e i comandi con un panno morbido leggermente inumidito con una soluzione detergente delicata. Non usare alcun tipo di spugnette o polveri abrasive né solventi, quali alcool o benzina.

• Non strofinare, toccare o picchiare la superficie dello schermo con oggetti abrasivi o appuntiti quali penne a sfera o cacciaviti, onde evitare di graffiare il cinescopio a colori.

• Pulire lo schermo con un panno morbido. Se si usa un liquido detergente per i vetri, non usare detergenti che contengano soluzioni antistatiche o additivi simili, in quanto potrebbero graffiare la pellicola protettiva dello schermo. Trasporto

• Durante il trasporto del monitor, afferrare saldamente il fondo dello schermo con entrambe le mani, onde evitare di far cadere il monitor danneggiandolo o arrecando danni alla propria persona.

• Durante il trasporto del monitor per eventuali riparazioni o spedizioni, usare i materiali di imballaggio originali. Avvertenza per il collegamento dell’alimentazione

• Usare un cavo di alimentazione adatto alla rete di alimentazione locale. Per i clienti negli Stati Uniti Se non viene utilizzato l’apposito cavo, questo monitor non sarà conforme agli standard obbligatori FCC. Per i clienti nel Regno Unito Se si usa il monitor nel Regno Unito, usare il cavo in dotazione con la spina per il Regno Unito. Esempi di tipi di spina La presa deve essere installata vicino all’apparecchiatura e facilmente accessibile. Smaltimento del monitor

• Per lo smaltimento del monitor non usare i cassonetti per rifiuti ordinari. Non gettare il monitor insieme ai rifiuti domestici.

• Il tubo fluorescente contiene mercurio. Per lo smaltimento del monitor attenersi alle norme dell’autorità sanitaria locale. Precauzioni Installazione

• Consentire una circolazione d’aria sufficiente per evitare il surriscaldamento interno. Non posizionare il monitor sopra tessuti o coperte oppure vicino a materiali, quali tappeti o tendaggi, che potrebbero ostruire le prese di ventilazione.

• Non installare il monitor vicino a fonti di calore, quali radiatori o condotti d’aria oppure in luoghi soggetti alla luce diretta del sole, a polvere eccessiva, a scosse o vibrazioni meccaniche.

• Non posizionare il monitor vicino ad apparecchiature che generano campi magnetici, quali trasformatori o linee di alimentazione ad alta tensione. Cura dello schermo LCD

• Sullo schermo LCD potrebbero apparire punti luminosi (rossi, blu o verdi). Non si tratta di un problema di funzionamento. Lo schermo LCD è stato creato secondo una tecnologia di alta precisione e più del 99,99% degli elementi dell’immagine rimane intatto. Tuttavia, alcuni elementi dell’immagine potrebbero non apparire o apparire in maniera costante.

• Non lasciare lo schermo LCD rivolto verso il sole in quanto potrebbe danneggiarsi. Fare quindi attenzione quando si posiziona il monitor vicino ad una finestra.

• Non premere o graffiare lo schermo LCD e non poggiarvi sopra oggetti pesanti, onde evitare che lo schermo perda uniformità.

• Se il monitor viene usato in un ambiente freddo, sullo schermo potrebbe apparire un’immagine residua. Non si tratta di un problema di funzionamento e lo schermo tornerà normale non appena il monitor si sarà riscaldato.

• Se un fermo immagine viene visualizzato per un lungo periodo, potrebbe apparire un’immagine residua che poi scomparirà.

• Il riscaldamento dello schermo e del rivestimento durante l’utilizzo non è sintomo di un problema di funzionamento. Sostituzione del tubo fluorescente L’apparato di illuminazione di questo monitor dispone di uno speciale tubo fluorescente. Se lo schermo LCD diventa scuro, instabile o non si accende, sostituire il tubo fluorescente con uno nuovo. Per la sostituzione del tubo fluorescente rivolgersi al rivenditore Sony locale. per CA da 100 a 120 V per CA da 200 a 240 V solo per CA a 240 V5 Operazioni preliminari

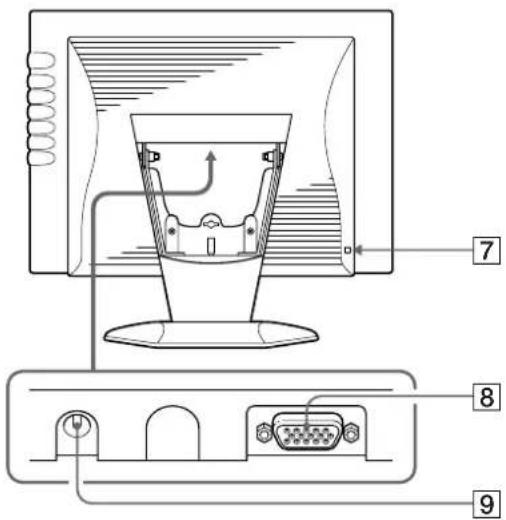

Lato posteriore 7 Blocco di protezione ( )Utilizzarlo per il cavo di protezione Kensington (non indotazione).8 Connettore di ingresso RGB (HD15)(pagina 7)Utilizzarlo per immettere segnali video RGB analogici(0,714 Vp-p, positivo) e segnali sincronici.9 Connettore DC IN (pagina 7)Fornisce corrente CC al monitor dall’alimentatore CA. Identificazione delle parti e dei comandi Per maggiori informazioni vedere le pagine fra parentesi. Lato anteriore 1 Interruttore e indicatore u (accensione) (pagine 10, 20)Per accendere e spegnere il monitor.Quando il monitor viene acceso l’indicatore si illuminain verde, mentre lampeggia in verde e in arancioneoppure si illumina in arancione quando il monitor è nelmodo di risparmio energetico.2 Tasto MENU (menu) (pagine 11 – 17, 20)Per visualizzare a schermo la videata MENU. 3 Tasto ¨ (luminosità) (˘) (pagine 11 – 17) Per regolare la luminosità dell’immagine.Funziona come il tasto ˘ per la selezione delle voci dimenu. 4 Tasto > (contrasto) (≥) (pagine 11 – 17) Per regolare il contrasto.Funziona come il tasto ≥ per la selezione delle voci dimenu.5 Tasti +/– (regolazione) (pagine 13 – 17)Per regolare le voci di menu selezionate.6 Tasto AUTO (pagina 12)Quando il segnale proveniente dal computer vienevisualizzato su questo monitor, premere il tasto AUTOper regolare automaticamente l’immagine.È inoltre necessario premere questo tasto se l’immaginenon è centrata o se è sfocata.

Operazioni preliminari Installazione Prima di usare questo monitor, verificare che nell’imballaggio siano compresi i seguenti elementi:

• Coperchio posteriore (1)

• Cavo di alimentazione (1)

• Cavo del segnale video HD15 (1)

• Adattatore Macintosh (1)

• Gommini antiscivolo (2)

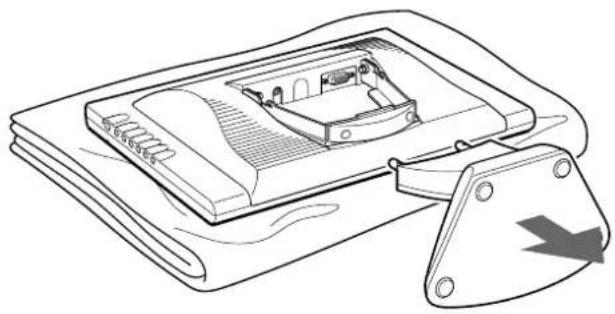

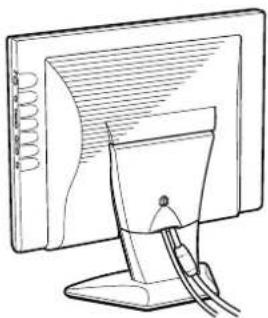

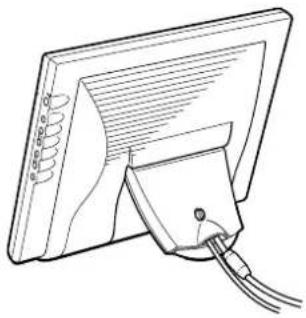

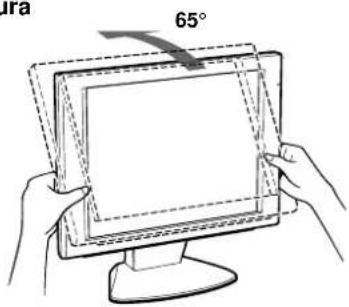

• Queste istruzioni per l’uso (1) Installazione È possibile installare il monitor con o senza supporto. In base al tipo di installazione, la procedura di collegamento dei cavi e di montaggio del coperchio posteriore è diversa; in ogni caso leggere quanto segue: Punto 1: Collegamento del monitor al computer Punto 2: Collegamento del cavo di alimentazione necessario per collegare il monitor al computer e alla fonte di alimentazione. Il collegamento viene spiegato illustrando il tipo di installazione con supporto. Tuttavia, il connettore da collegare e l’adattatore necessario sono gli stessi anche quando non viene utilizzato il supporto. Installazione con supporto Collegare il cavo del segnale video e il cavo di alimentazione, quindi fissare il coperchio posteriore. Regolazione dell’angolatura Il sistema orientabile permette di regolare il monitor entro 65° verso l’alto. Per regolare l’angolatura, tenere il monitor nella parte inferiore come illustrato. 65° Installazione senza supporto Staccare prima il supporto, quindi collegare il cavo del segnale video e il cavo di alimentazione. Fissare il coperchio posteriore, questo diventa il supporto del monitor. Vedere la sezione relativa all’utilizzo del monitor senza supporto a pagina 8. Regolazione dell’angolatura Il sistema orientabile permette di regolare il monitor entro 25° verso l’alto. Per regolare l’angolatura, tenere il monitor nella parte inferiore e aprire il supporto come illustrato. 25°7 Operazioni preliminari

a HD15 Computer IBM PC/AT o compatibile Cavo del segnale video HD15 (in dotazione) all’uscita monitor Punto 1: Collegamento del monitor al computer Spegnere il monitor e il computer prima di effettuare i collegamenti. Collegamento ad un computer IBM PC/AT o compatibile Se il sistema del PC in uso non dispone della compatibilità Plug & Play (DDC1 e DDC2B) Questo monitor usa il piedino N. 9 per il connettore del segnale video per la compatibilità Plug & Play (DDC1 e DDC2B). Per la posizione del piedino N. 9, vedere a pagina 21.

• Se il computer accetta il piedino N. 9, utilizzare il cavo del segnale video HD15 in dotazione.

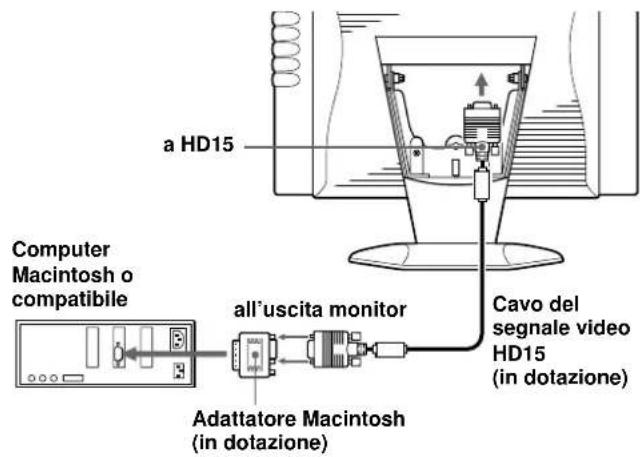

• Se il computer non accetta il piedino N. 9, rivolgersi al proprio rivenditore per informazioni su come ottenere un adattatore HD15. Adattatore Macintosh (in dotazione) Computer Macintosh o compatibile Cavo del segnale video HD15 (in dotazione) all’uscita monitor ad una presa di rete Cavo di alimentazione (in dotazione) a DC IN Collegamento ad un computer Macintosh Usare l’adattatore Macintosh in dotazione.

• Prima di collegare il cavo, collegare al computer l’adattatore del Macintosh in dotazione. Questo adattatore è compatibile con i computer serie Macintosh LC, Performa, Quadra, Power Macintosh e Power Macintosh G3 (acquistati prima di gennaio del 1999). Se si effettua il collegamento ad un computer serie Power Macintosh G3 acquistato dopo il gennaio del 1999, è necessario utilizzare un adattatore diverso (non in dotazione). Per i computer Macintosh II ed alcune versioni precedenti dei modelli PowerBook potrebbe essere necessario un adattatore con microinterruttori (non in dotazione). Punto 2: Collegamento del cavo di alimentazione Con il monitor e il computer spenti, collegare un terminale del cavo di alimentazione all’alimentatore CA, quindi l’alimentatore CA al monitor. Collegare ora l’altro terminale del cavo di alimentazione ad una presa di rete. a HD15 Alimentatore CA (in dotazione)8 Operazioni preliminari Punto 3: Applicazione del coperchio posteriore Dopo avere collegato il computer e il cavo di alimentazione, fissare il coperchio posteriore in dotazione. Quando si applica o si rimuove il coperchio posteriore, assicurarsi di tenere lo schermo in posizione verticale. 1 Inserire il cavo di alimentazione CA nel morsetto. 2 Premere il coperchio posteriore sulla parte apposita. Allineare la parte del cavo di alimentazione contrassegnata dal nastro al morsetto, fare girare una volta il cavo, quindi chiudere il morsetto. Morsetto Parte del cavo contrassegnata dal nastro 3 Stringere la vite per fissare il coperchio posteriore. Utilizzo del monitor senza supporto Tenere a portata di mano: Un cacciavite Philip’s Un panno morbido da posizionare sotto il pannello LCD 1 Rimuovere le viti dalla parte di fissaggio del supporto. 2 Appoggiare il monitor sul panno morbido con il pannello LCD rivolto verso il basso, quindi sfilare il supporto dal monitor. Sbloccato Bloccato9 Operazioni preliminari

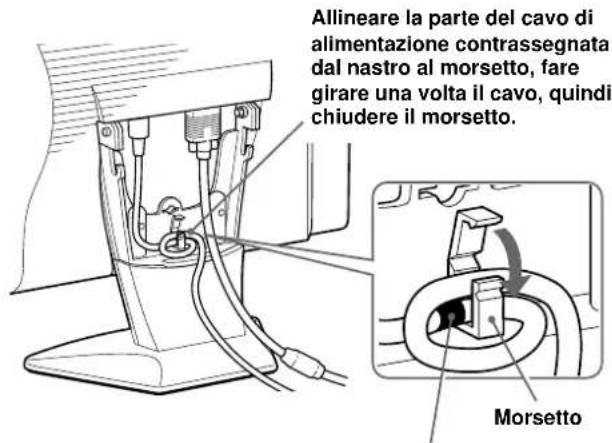

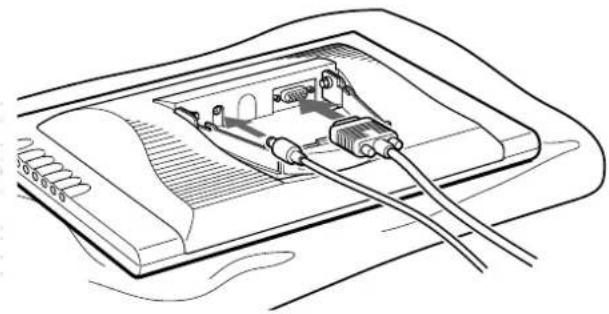

3 Collegare il cavo del segnale video e il cavo di alimentazione CA al monitor. 4 Inserire il cavo di alimentazione CA nel morsetto. 5 Premere il coperchio posteriore sulla parte apposita. Allineare la parte del cavo di alimentazione contrassegnata dal nastro al morsetto, fare girare una volta il cavo, quindi chiudere il morsetto. Morsetto Parte del cavo contrassegnata dal nastro 6 Stringere la vite per fissare il coperchio posteriore. 7 Fissare i gommini antiscivolo alla parte inferiore del monitor. Dopo avere fissato i gommini antiscivolo, riportare il monitor in posizione verticale. Rimuovere la pellicola protettiva Sbloccato Bloccato10 Operazioni preliminari Accensione del monitor e del computer 1 Premere l’interruttore u (POWER). 2 Accendere il computer. L’installazione del monitor è completata. Se necessario, usare i comandi del monitor per regolare l’immagine. Se non viene visualizzata alcuna immagine sullo schermo

• Verificare che il monitor sia collegato correttamente al computer.

• Se non viene visualizzato il messaggio “NO INPUT SIGNAL” sullo schermo, provare a cambiare il segnale di ingresso e controllare che la scheda grafica del computer sia posizionata completamente nell’alloggiamento del bus corretto.

• Se si sostituisce un vecchio monitor con questo modello e sullo schermo appare il messaggio “OUT OF SCAN RANGE”, ricollegare il vecchio monitor. Quindi regolare la scheda grafica del computer in modo che la frequenza orizzontale si trovi tra 30 – 61 kHz, la frequenza verticale tra 50 – 75 Hz e la risoluzione sia 1024 x 768 o inferiore. Per ulteriori informazioni sui messaggi a schermo, vedere “Guida alla soluzione dei problemi” a pagina 19. Per gli utenti di Windows 95/98 Per potenziare al massimo il monitor, installare sul proprio computer il nuovo file di informazioni sul modello dal disco Windows Monitor Information Disk/Utility Disk. Questo monitor è conforme allo standard Plug & Play “VESA DDC”. Se la scheda grafica/PC è conforme a DDC, selezionare “Plug & Play Monitor (VESA DDC)” o il nome del modello di questo monitor come tipo de monitor dal “Control Panel” di Windows 95/98. Alcune schede grafiche/PC non sono conformi a DDC. Se la scheda grafica/PC ha difficoltà a comunicare con questo monitor, caricare il disco Windows Monitor Information Disk/Utility Disk e selezionare il nome del modello di questo monitor come tipo di monitor. Per gli utenti di Windows NT4.0 L’impostazione del monitor in Windows NT4.0 è differente da Windows 95/98 e non occorre effettuare la selezione del tipo di monitor. Per informazioni dettagliate sulla regolazione della risoluzione, frequenza di refresh e numero di colore, consultare le istruzioni per l’uso di Windows NT4.0. Regolazione della risoluzione del monitor e del numero di colore Regolare la risoluzione del monitor e il numero di colore facendo riferimento alle istruzioni per l’uso del proprio computer. Il numero di colore può variare in base al computer o alla scheda grafica. L’impostazione della tavolozza dei colori e il numero reale dei colori è descritto qui di seguito:

• High Color (16 bit) n 65.536 colori

• True Color (24 bit) n circa 16,77 milioni di colori Nel modo True Color (24 bit), la velocità potrebbe essere inferiore.11

Personalizzazione del monitor Personalizzazione del monitor Operazioni preliminari alla regolazioneCollegare il monitor e il computer e quindi accenderli.Per ottenere risultati migliori, attendere almeno 30minuti prima di effettuare le regolazioni. Presentazione del sistema di visualizzazione a schermo La maggior parte delle regolazioni vengono effettuateutilizzando la videata MENU.Per modificare la lingua per la visualizzazione a schermo,vedere la sezione “Selezione della lingua per lavisualizzazione a schermo”.USCITAViene chiusa la videata MENU. FASE Viene visualizzata la videata FASE per regolare la fasequando i caratteri o le immagini appaiono sfocati sull’interoschermo. Regolare la fase dopo aver regolato il pixel.REG. PIXELViene visualizzata la videata REG. PIXEL per regolare ilpixel quando i caratteri o le immagini non appaiono nitidi inalcune parti dello schermo.CENTRATURAViene visualizzata la videata CENTRATURA per regolare lacentratura dell’immagine.COLOREViene visualizzata la videata COLORE per regolare latemperatura di colore.LANGUAGEViene visualizzata la videata LANGUAGE per selezionarela lingua per la visualizzazione a schermo.OPZIONIViene visualizzata la videata OPZIONI in cui è possibileregolare le impostazioni per la retroilluminazione, laposizione della videata, il ritardo della funzione dirisparmio energetico e il blocco dei comandi. Selezione della lingua per la visualizzazione a schermo È possibile selezionare la lingua per la visualizzazione aschermo fra inglese, francese, tedesco, spagnolo, italiano egiapponese. 1 Premere il tasto MENU. Appare la videata MENU 2 Premere i tasti ˘/≥ per selezionare LANGUAGE e premere il tasto MENU.Appare la videata LANGUAGE. 3 Premere i tasti ˘/≥ per selezionare la lingua desiderata e premere il tasto MENU.Appare la videata MENU della lingua selezionata.La videata scompare automaticamente dopo circa 30secondi.Per chiudere la videata, premere di nuovo il tasto MENU. MENU USCITA FASE REG. PIXELCENTRATURACOLORELANGUAGEOPZIONI MENU

LANGUAGEENGLISHFRANÇAISDEUTSCHESPAÑOLITALIANO

œ{Œ MENU MENU USCITA FASE REG. PIXELCENTRATURACOLORELANGUAGEOPZIONI MENU OK12 Personalizzazione del monitor Regolazione automatica dell’immagine Se l’immagine è tremolante o sfocata, premere il tasto AUTO. Il monitor viene regolato automaticamente in base al segnale del computer collegato. Con alcuni computer potrebbero rendersi necessarie ulteriori regolazioni fini. In questo caso, regolare il monitor manualmente. 1 Accendere il monitor. 2 Accendere il computer. 3 Premere il tasto AUTO. Il monitor regola i pixel per adattarli al segnale di ingresso in modo che l’immagine appaia nitida e si adatti al centro dello schermo. Note

• È possibile utilizzare questa funzione con computer cheeseguono Windows o un software di interfaccia grafica utentesimile che consenta un’immagine a schermo pieno. Se il colore disfondo è scuro o se l’immagine immessa non riempie lo schermofino ai bordi (come ad esempio un prompt di MS-DOS) èpossibile che si verifichino problemi di funzionamento. In talcaso, eseguire i punti da 1 a 3 della sezione relativaall’eliminazione manuale dello sfarfallio o dell’effetto sfocato pervisualizzare il modello di prova, quindi premere di nuovo iltasto AUTO.• Durante l’esecuzione della funzione di dimensionamentoautomatico, lo schermo potrebbe apparire vuoto per alcunisecondi, non si tratta comunque di un problema difunzionamento. Se l’immagine è tremolante o sfocata anche dopo aver premuto il tasto AUTO Regolare pixel e fase basandosi sulla sezione “Eliminazione manuale del tremolio o della sfocatura”. Se l’immagine non si trova al centro dello schermo anche dopo aver premuto il tasto AUTO Effetturare la regolazione utilizzando la videata CENTRATURA basandosi sulla sezione “Regolazione della posizione dell’immagine”. Eliminazione manuale del tremolio o della sfocatura Se una parte dello schermo appare tremolante o sfocata, premere il tasto AUTO. Se con questa operazione il problema non viene risolto, regolare pixel e fase come descritto di seguito. Una volta regolati, pixel e fase verranno memorizzati per il segnale di ingresso corrente. 1 Impostare la risoluzione su 1024 × 768 nel computer. 2 Caricare il dischetto Utility Disk. Usare il dischetto appropriato per il computer. Per Windows 95/98 Windows Monitor Information Disk/Utility Disk Per Macintosh Macintosh Utility Disk 3 Avviare il dischetto Utility Disk e visualizzare il modello di testo. Per Windows 95/98 Fare clic su [Utility Disk] n [Windows] n [Utility.exe]. Per Macintosh Fare clic su [Utility Disk] n [SONY-Utility]. 4 Premere il tasto MENU. Appare la videata MENU. 5 Premere i tasti ˘/≥ per selezionare REGOLAZ. PIXEL e premere di nuovo il tasto MENU. Appare la videata REGOLAZ. PIXEL. AUTO MENU MENU USCITA FASE REG. PIXELCENTRATURACOLORELANGUAGEOPZIONI MENU

Personalizzazione del monitor 6 Premere i tasti +/– finché i colori dello schermo non diventano uniformi.Effettuare la regolazione in modo che le righe verticaliscompaiano. 7 Premere il tasto MENU. Appare la videata MENU.Se sull’intero schermo appaiono righe orizzontali,regolare la fase seguendo il punto successivo. 8 Premere i tasti ˘/≥ per selezionare FASE e premere di nuovo il tasto MENU.Appare la videata FASE. 9 Premere i tasti +/– finché i colori dello schermo non diventano uniformi.Effettuare la regolazione in modo che le righe orizzontalivengano ridotte al minimo. 10Una volta terminato, fare clic su [END] sullo schermo per disattivare il modello di test.La videata scompare automaticamente dopo circa 30secondi.Per chiudere la videata, premere due volte il tasto MENU. Regolazione della posizione dell’immagine Se l’immagine sullo schermo non appare centrata, premereil tasto AUTO. Se con questa operazione il problema nonviene risolto, regolare la centratura come descritto diseguito.Una volta regolata, la centratura verrà memorizzata per ilsegnale di ingresso corrente. 1 Avviare il dischetto Utility Disk e visualizzare il modello di testo.Effettuare le procedure descritte nei punti 2 e 3 dellasezione “ Eliminazione manuale del tremolio o dellasfocatura”. 2 Premere il tasto MENU. Appare la videata MENU. 3 Premere i tasti ˘/≥ per selezionare CENTRATURA e premere di nuovo il tasto MENU.Appare la videata CENTRATURA. 4 Spostare l’immagine in alto, in basso, a sinistra o a destra fino a quando non scompare la cornice nelperimetro del modello di testo.Per la regolazione orizzontale, selezionare H usando i tasti ˘/≥ e regolare la posizione usando i tasti +/–.+ . . .per spostare l’immagine a destra– . . .per spostare l’immagine a sinistraContinua MENU FASE

Personalizzazione del monitor Frequenzaorizzontale*Frequenzaverticale*Frequenzaorizzontale*Frequenzaverticale* Per la regolazione verticale, selezionare V usando i tasti ˘/≥ e regolare la posizione usando i tasti +/–. + . . .per spostare l’immagine verso l’alto – . . .per spostare l’immagine verso il basso 5 Una volta terminato, fare clic su [END] sullo schermo per disattivare il modello di test. La videata scompare automaticamente dopo circa 30 secondi. Per chiudere la videata, premere due volte il tasto MENU. Regolazione della luminosità dell’immagine Una volta regolata, la luminosità verrà memorizzata per tutti i segnali di ingresso ricevuti. 1 Premere il tasto ¨ (luminosità) ˘. Appare la videata LUMINOSITA. 2 Premere i tasti +/–. + . . . per aumentare la luminosità – . . . per diminuire la luminosità La videata scompare automaticamente dopo circa 3 secondi.

• Nella videata LUMINOSITA appaiono le frequenze orizzontalee verticale per il segnale di ingresso ricevuto. Se lo schermo è troppo luminoso durante la visualizzazione in una stanza buia Diminuire la RETROILLUMINAZ. (pagina 16). Regolazione del contrasto Una volta regolato, il contrasto verrà memorizzato per tutti i segnali di ingresso ricevuti. 1 Premere il tasto > (contrasto) ≥. Appare la videata CONTRASTO. 2 Premere i tasti +/–. + . . . per aumentare il contrasto – . . . per diminuire il contrasto La videata scompare automaticamente dopo circa 3 secondi.
• Nella videata CONTRASTO appaiono le frequenze orizzontale everticale per il segnale di ingresso ricevuto. Modifica o regolazione della temperatura di colore La temperatura di colore è impostata in fabbrica su 9300K. È possibile modificare la temperatura di colore impostandola su 6500K o 5000K. Usare questa funzione per regolare la temperatura di colore in modo che corrisponda ai colori reali di un’immagine stampata. Una volta regolata, la temperatura di colore verrà memorizzata per tutti i segnali di ingresso ricevuti. 1 Premere il tasto MENU. Appare la videata MENU. CENTRATURA

Personalizzazione del monitor 2 Premere i tasti ˘/≥ per selezionare COLORE e premere di nuovo il tasto MENU. Appare la videata COLORE. 3 Premere i tasti ˘/≥ per selezionare la temperatura di colore. Se occorre effettuare ulteriori regolazioni della temperatura di colore selezionata, passare al punto 4. In caso contrario, premere il tasto MENU. Appare la videata MENU. 4 Premere i tasti ˘/≥ per selezionare R (rosso) o B (blu) e premere i tasti +/– per ottenere il colore desiderato. Il colore cambia con l’aumentare o il diminuire dei componenti R o B rispetto a V (verde). La videata scompare automaticamente dopo circa 30 secondi. Per chiudere la videata, premere due volte il tasto MENU. Modifica della posizione della videata È possibile modificare la posizione della videata, ad esempio quando si desidera regolare l’immagine che vi sta dietro. 1 Premere il tasto MENU. Appare la videata MENU. 2 Premere i tasti ˘/≥ per selezionare OPZIONI e premere di nuovo il tasto MENU. Appare la videata OPZIONI. 3 Premere i tasti ˘/≥ per selezionare (POSIZ MENU ORIZ) o (POSIZ MENU VERT). Per regolare la posizione orizzontale 4 Premere i tasti +/– per spostare le videata sulla posizione desiderata. La videata OPZIONI scompare automaticamente dopo circa 30 secondi. Per chiudere la videata, premere due volte il tasto MENU. Per regolare la posizione verticale MENU COLORE 9300K 6500K 5000K MODALITA' UTENTE

Personalizzazione del monitor Impostazione del ritardo della funzione di risparmio energetico È possibile impostare il tempo per ritardare l’ingresso del monitor nel modo di risparmio energetico. Per maggiori informazioni sulle capacità di risparmio energetico di questo monitor, vedere a pagina 18. 1 Premere il tasto MENU. Appare la videata MENU. 2 Premere i tasti ˘/≥ per selezionare OPZIONI e premere di nuovo il tasto MENU. Appare la videata OPZIONI. 3 Premere i tasti ˘/≥ per selezionare ZZ... (RITARDO POW SAV). 4 Premere i tasti +/– per selezionare il tempo desiderato. Se RITARDO POW SAV viene impostato su NO, il monitor non entra nel modo di risparmio energetico. La videata OPZIONI scompare automaticamente dopo circa 30 secondi. Per chiudere la videata, premere due volte il tasto MENU. Regolazione della retroilluminazione Se durante l’uso del monitor in una stanza buia lo schermo è troppo luminoso, regolare la retroilluminazione. 1 Premere il tasto MENU. Appare la videata MENU. 2 Premere i tasti ˘/≥ per selezionare OPZIONI e premere di nuovo il tasto MENU. Appare la videata OPZIONI. 3 Premere i tasti ˘/≥ per selezionare (RETROILLUMINAZ). 4 Premere i tasti +/– per regolare il livello della luce. La videata OPZIONI scompare automaticamente dopo circa 30 secondi. Per chiudere la videata, premere due volte il tasto MENU. MENU MENU MENU MENU MENU USCITA FASE REG. PIXEL CENTRATURA COLORE LANGUAGE OPZIONI MENU

Personalizzazione del monitor Blocco dei comandi La funzione di blocco dei comandi disattiva tutti i comandi eccetto l’interruttore u (accensione), il tasto MENU e altri tasti. Quando si seleziona “BLOCC”, nelle videata MENU è possibile selezionare solo le seguenti voci:

• BLOCC MENU e IMPOSTAZ. ORIGIN nella videata OPZIONI Se si preme uno dei tasti bloccati, sullo schermo appare il contrassegno

1 Premere il tasto MENU. Appare la videata MENU. 2 Premere i tasti ˘/≥ per selezionare OPZIONI e premere di nuovo il tasto MENU. Appare la videata OPZIONI. 3 Premere i tasti ˘/≥ per selezionare (BLOCC MENU). 4 Premere il tasto – per selezionare BLOCC. La videata OPZIONI scompare automaticamente dopo circa 30 secondi. Per chiudere la videata, premere due volte il tasto MENU. Per annullare il blocco dei comandi Premere il tasto + al punto 4 per selezionare SBLOC. Reimpostazione delle regolazioni Tutte le regolazioni e le impostazioni possono essere reimpostate sulle impostazioni di fabbrica. La temperatura di colore viene reimpostata su 9300K e il tempo di ritardo della funzione di risparmio energetico viene reimpostato su 5 secondi. Il blocco dei comandi viene annullato. Le altre regolazioni ritornano alle impostazioni predefinite. Tuttavia, la lingua per la visualizzazione a schermo non viene modificata. 1 Premere il tasto MENU. Appare la videata MENU. 2 Premere i tasti ˘/≥ per selezionare OPZIONI e premere di nuovo il tasto MENU. Appare la videata OPZIONI. 3 Premere i tasti ˘/≥ per selezionare ? (IMPOST. ORIGINALI). 4 Premere il tasto +. La videata OPZIONI scompare automaticamente dopo circa 30 secondi. Per chiudere la videata, premere due volte il tasto MENU. MENU MENU MENU MENU MENU USCITA FASE REG. PIXELCENTRATURACOLORELANGUAGEOPZIONI MENU

IMPOST. ORIGINALI18 Informazioni aggiuntive Consumoenergetico*≤ 25 W (≤ 35 W)≤ 1,5 W (≤ 4 W)≤ 1,5 W (≤ 4 W)≤ 1,5 W (≤ 4 W)≤ 1,5 W (≤ 4 W) Modi preimpostati e modi utente Questo monitor dispone di modi preimpostati in fabbrica in base agli standard industriali più diffusi di effettiva compatibilità “plug and play”. Per un elenco dei modi preimpostati in fabbrica, vedere l’Appendix. Quando viene immesso un nuovo segnale di ingresso, il monitor seleziona il modo preimpostato in fabbrica appropriato e regola temporaneamente la calibrazione della fase per fornire un’immagine di alta qualità al centro dello schermo. La calibrazione viene memorizzata e immediatamente richiamata qualora venga ricevuto lo stesso segnale di ingresso. Per i segnali di ingresso che non corrispondono a nessuno dei modi preimpostati in fabbrica, la tecnologia Multiscan digitale di questo monitor esegue tutte le regolazioni necessarie affinché sullo schermo appaia un’immagine nitida per qualsiasi sincronizzazione nella gamma di frequenza del monitor. Tuttavia, potrebbe essere necessaria la sintonia fine della centratura verticale e orizzontale. Premere semplicemente il tasto AUTO o regolare il monitor in base alle istruzioni di regolazione. Le regolazioni vengono memorizzate automaticamente come modo utente e richiamate qualora venga ricevuto il segnale di ingresso corrispondente. Funzione di risparmio energetico Questo monitor è conforme alle direttive di risparmio energetico stabilite da VESA e ENERGY STAR, così come alle più severe direttive NUTEK. Se il monitor viene collegato ad un computer o ad una scheda grafica video conforme a VESA DPMS (Display Power Management Signaling), il consumo energetico verrà automaticamente ridotto in tre fasi come descritto qui sotto. È possibile impostare il tempo di ritardo per l’ingresso del monitor nel modo di risparmio energetico utilizzando la videata, come descritto nella sezione “Impostazione del ritardo della funzione di risparmio energetico “ a pagina 16.

• Consumo energetico in riferimento al solo monitor. Le cifre traparentesi indicano il consumo energetico del monitor inclusol’alimentatore CA.** “Autospegnimento” e “Autospegnimento profondo” sono modidi risparmio energetico definiti dall’ente per la tuteladell’ambiente (Environmental Protection Agency).*** Quando il computer entra nel modo di risparmio energetico, ilsegnale di ingresso viene interrotto e sullo schermo appare ilmessaggio “NO SEGNALE INGR”. Una volta superato il tempoimpostato seguendo la procedura descritta nella sezione“Impostazione del ritardo della funzione di risparmioenergetico” (pagina 16), il monitor entra nel modo di risparmioenergetico. Guida alla soluzione dei problemi Questa sezione permette di individuare la causa di un problema evitando di rivolgersi all’assistenza tecnica. Messaggi a schermo Se si verificano problemi con il segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere “Guida alla soluzione dei problemi “ a pagina 19. “FUORI GAMMA SCANS” indica che il segnale di ingresso non è supportato dalle specifiche di visualizzazione. “NO SEGNALE INGR” indica che al monitor non arriva alcun segnale. Indicatore uVerdeVerde e arancionealternatiVerde e arancionealternatiArancioneSpentoModo di consumoenergeticoFunzionamento normaleAttesa (I modo)Sospeso (II modo)(autospegnimento)**Attivo-spento (III modo)***(autospegnimento profondo)**Spento

Informazioni aggiuntive19

Informazioni aggiuntive Informazioni aggiuntive Guida alla soluzione dei problemi Se il problema è causato dal computer o da un altro dispositivo collegato, consultare il relativo manuale delle istruzioni. Usare la funzione di autodiagnostica (pagina 20) se i seguenti consigli non risolvono il problema. Sintomo Verificare quanto segue Nessuna immagine Se l’indicatore u non è illuminato Se sullo schermo appare il messaggio “NO SEGNALE INGR” o se l’indicatore u è arancione o passa di continuo dal verde all’arancione Se sullo schermo appare il messaggio “FUORI GAMMA SCANS” Se non viene visualizzato alcun messaggio e l’indicatore u è di colore verde o di colore arancione lampeggiante Se si usa Windows 95/98 Se si usa un sistema Macintosh L’immagine sfarfalla, salta, oscilla o è confusa. L’immagine è sfocata. L’immagine è scura.

• Verificare che il cavo di alimentazione sia collegato correttamente.

• Verificare che l’interruttore u (accensione) sia sulla posizione di acceso.

• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese.

• Verificare che i piedini del connettore di ingresso video HD15 non siano piegati o rientrati. pProblemi causati dal computer o da un altro dispositivo collegato

• Il computer è nel modo di risparmio energetico. Provare a premere un tasto sulla tastiera del computer.

• Verificare che il computer sia acceso.

• Verificare che la scheda grafica sia posizionata completamente nell’alloggiamento del bus corretto. pProblemi causati dal computer o da un altro dispositivo collegato

• Verificare che la gamma di frequenza si trovi sui valori specificati per il monitor. Se si è sostituito un vecchio monitor con questo nuovo, ricollegare il vecchio e regolare la gamma di frequenza come indicato di seguito. Orizzontale: 30 – 61 kHz, verticale: 50 – 75 Hz

• Usare la funzione di autodiagnostica (pagina 20).

• Se si è sostituito un vecchio monitor con questo nuovo, ricollegare il vecchio ed attenersi alla procedura descritta di seguito. Installare il dischetto Windows Monitor Information Disk/Utility Disk e selezionare “CPD-M151” tra i monitor Sony visualizzati nella relativa schermata di selezione in Windows 95/98.

• Verificare che l’adattatore Macintosh e il cavo del segnale video siano collegati correttamente (pagina 6).

• Premere il tasto AUTO. Se il problema non viene risolto, regolare pixel e fase (pagina 12).

• Individuare ed eliminare potenziali fonti di campi elettrici o magnetici come altri monitor, stampanti laser, ventole elettriche, luci fluorescenti o televisioni.

• Allontanare il monitor da linee di alimentazione oppure collocare uno schermo magnetico accanto al monitor.

• Provare a collegare il monitor ad un’altra presa CA preferibilmente su un circuito diverso.

• Provare a girare il monitor di 90° a destra o a sinistra. pProblemi causati dal computer o da un altro dispositivo collegato

• Verificare nel manuale della scheda grafica la corretta impostazione del monitor.

• Controllare il manuale per una conferma che il modo grafico (VESA, Macintosh 19” Color, e così via) e la frequenza del segnale di ingresso siano supportati dal monitor (Appendix). Anche se la frequenza è compresa nell’intervallo corretto, alcune schede grafiche possono avere un impulso di sincronizzazione troppo stretto che non consente la sincronizzazione corretta del monitor.

• Regolare la frequenza di refresh (frequenza verticale) per ottenere l’immagine migliore possibile.

• Premere il tasto AUTO. Se il problema non viene risolto, regolare pixel e fase (pagina 10).

• Regolare il contrasto e la luminosità (pagina 14).

• Regolare la retroilluminazione (pagina 16).

• Regolare la luminosità (pagina 14).

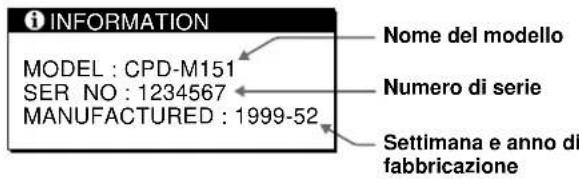

• Una volta acceso, occorrono alcuni secondi prima che il monitor si riscaldi. L’immagine apparirà in un attimo. Continua20 Informazioni aggiuntive Funzione di autodiagnostica Questo monitor dispone di una funzione di autodiagnostica. Se si presentano problemi al monitor o al computer collegati, lo schermo si oscurerà e l’indicatore di accensione u si illuminerà in verde o lampeggerà in arancione. Se l’indicatore di accensione u è illuminato in arancione, il computer è nel modo di risparmio energetico. Provare a premere un tasto qualsiasi sulla tastiera. Se l’indicatore di accensione u è verde 1 Scollegare il cavo del segnale video. 2 Prima che il monitor passi al modo di risparmio energetico, premere il tasto + e tenerlo premuto per 2 secondi. Se appaiono tutte le quattro barre a colori (bianco, rosso, verde, blu), il monitor funziona in modo corretto. Ricollegare il cavo di ingresso video e controllare le condizioni del computer. Se le barre a colori non appaiono, si tratta di un potenziale guasto al monitor. Rivolgersi al rivenditore autorizzato Sony. Indicatore diaccensione u Se l’indicatore di accensione u lampeggia in arancione Premere il tasto di accensione u per spegnere e riaccendere il monitor. Se l’indicatore di accensione u si illumina in verde, il monitor funziona in modo corretto. Se l’indicatore di accensione u continua a lampeggiare, si tratta di un potenziale guasto al monitor. Contare il numero di secondi tra il lampeggiamento nel colore arancione dell’indicatore di accensione u e rivolgersi al rivenditore autorizzato Sony. Annotare il nome del modello e il numero di serie del monitor. Inoltre, annotare la marca e il modello del proprio computer e della scheda grafica. Visualizzazione della videata INFORMATION È possibile confermare il nome, il numero di serie e l’anno di fabbricazione di questo monitor. Premere e tenere premuto il tasto MENU per cinque secondi. Appare la videata INFORMATION. Esempio Nome del modelloNumero di serieSettimana e anno difabbricazione Sintomo Verificare quanto segue L’immgine appare sdoppiata.L’immagine non è centrata oridimensionata correttamente.Appaiono disturbi ondeggiantio ellittici (moiré).Il colore non è uniforme.Il bianco non appare bianco.I controlli del monitor nonfunzionano.• Eliminare l’uso di prolunghe per il cavo video e/o cassette per l’interruttore video.• Verificare che tutte le spine siano collocate saldamente nelle rispettive prese.• Premere il tasto AUTO (pagina 12).• Regolare la centratura (pagina 13). Notare che alcuni modi video non riempiono lo schermofino ai bordi.• Regolare pixel e fase (pagina 12).• Premere il tasto AUTO. Se il problema non viene risolto, regolare pixel e fase (pagina 12).• Regolare la temperatura di colore (pagina 14).• Se il blocco dei comandi è impostato su BLOCC, impostarlo su SBLOCC (pagina 17). INFORMATION MODEL : CPD-M151 SER NO : 1234567 MANUFACTURED : 1999-5221

Informazioni aggiuntive Informazioni aggiuntive Assegnazione dei piedini HD15* Standard Display Data Channel (DDC) di VESA Caratteristiche tecniche Pannello LCD Tipo di pannello: matrice attivaa-Si TFTDimensione immagine: 15 pollici(38 cm)Formato segnale di ingressofrequenza di funzionamento RGB*fr. or.: 30 – 61 kHzfr. ver.: 50 – 75 HzEfficienza pixel 99,99 %Risoluzione O: 1024 punti maxV: 768 linee maxAlimentazione Funzionamento:CA da 100 a 240 V, 50 – 60 HzIngresso:CC 12 V (con usodell’alimentatore CA)Alimentazione Solo monitor: 25 W maxIncluso l’alimentatore CA:35 W maxDimensioni (l/a/p) Incluso il supporto:Circa 395 × 358 × 173 mmSenza supporto (posizioneverticale):Circa 395 × 289 × 76 mmSenza supporto (inclinazione di25°):Circa 395 × 274 × 202 mmPeso Circa 5,1 kg incluso il supportoPlug & Play DDC/DDC1/DDC2BAccessori in dotazioneVedere pagina 6.* Condizioni di sincronizzazione orizzontale everticale consigliateIl fattore dell’ampiezza di sincronizzazione orizzontale deve esseresuperiore al 4,8% del tempo totale orizzontale oppure 0,8 µsec., aseconda di quale è più ampio.L’ampiezza di cancellazione orizzontale deve essere superiore a2,5 µsec.L’ampiezza di cancellazione verticale deve essere superiore a450 µsec.Il design e le caratteristiche tecniche sono soggetti amodifiche senza preavviso.N. piedino
