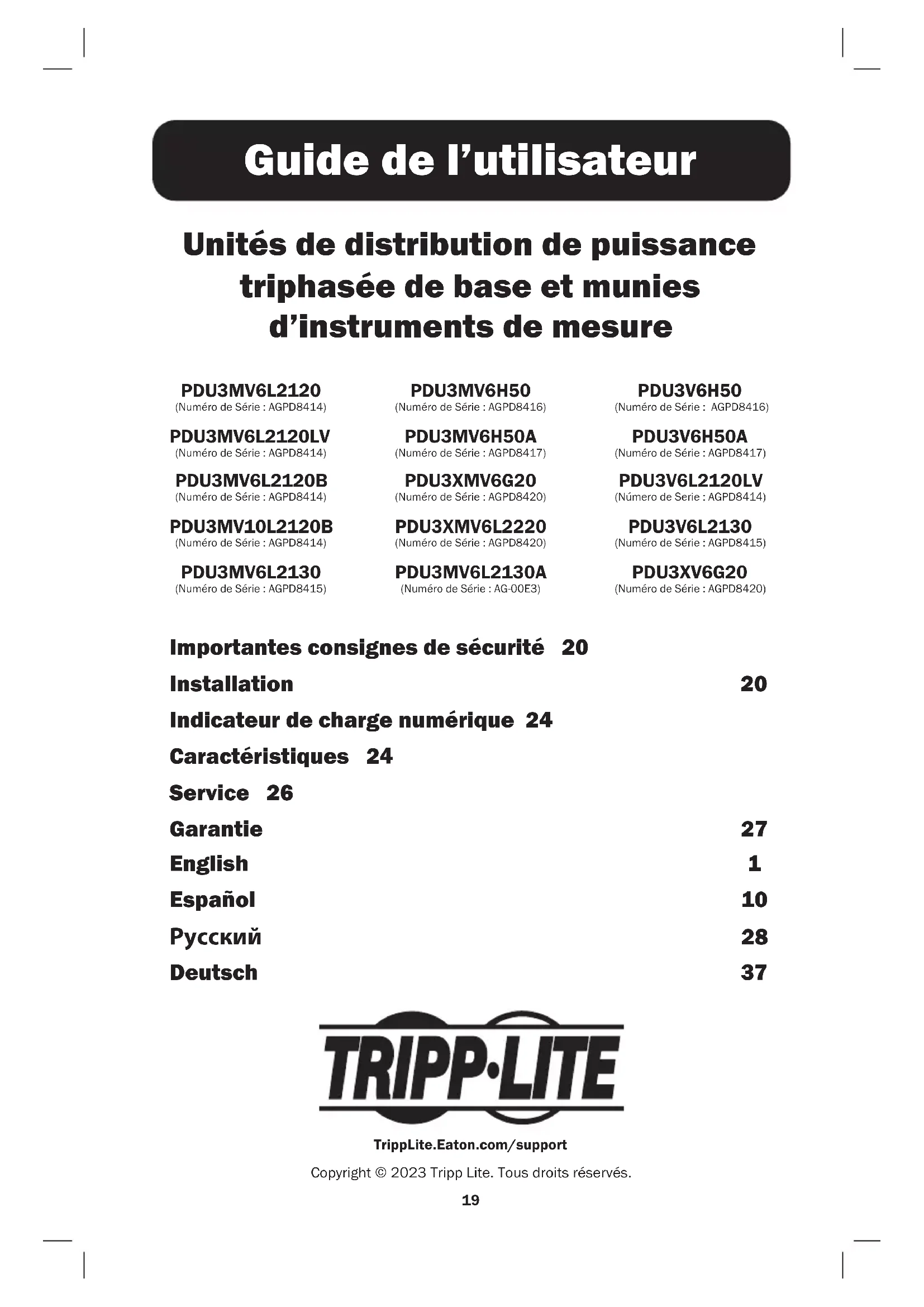

MODE D'EMPLOI PDU3XV6G20 Tripp Lite

Unités de distribution de puissance triphasée de base et munies d'instruments de mesure

PDU3MV6L2120

Numéro de Série : AGPD8414

PDU3MV6H50

Numéro de Série : AGPD8417

PDU3MV6L2120B

(Nombre de Série : AGPD8420)

PDU3V6L2120LV

(N° de Série: AGPD8414)

PDU3MV10L2120B

(Nombre de Série : AG-00E3)

PDU3XV6G20

Considérations importantes de sécurité 20

Installation 20

Indicateur de charge numérique 24

Caractéristiques 24

Service 26

Garantie 27

Pycckn 28

TrippLite. Eaton.com/support

Copyright © 2023 Tripp Lite. Tous droits réservés.

Conservercesdirectives

Ce guide contient des instructions et des mises en garde qui doivent être respectées durant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et mises en garde annulera la garantie du produit.

• La PDU offre de nombreuses prises pratiques, mais elle N'offre PAS de protection contre les surtensions transitoires et les parasites à l'équipement connecté.
• La PDU est donc pour un usage à l'intérieur dans un environnement contrôlé, à l'abri de l'humidité excessive, des températures extrêmes, des contaminants conducteurs, de la poussière ou de la lumière directe du soleil.
• Ne pas connecter la PDU à une prise sans mise à la terre ou à des cordons prolongateurs ou des adaptateurs qui éliminent la mise à la terre.
• La commande d'alimentation pour chaque pièce d'équipement connectée à la PDU ne doit pas dépasser la charge nominale d'une prise individuelle.
• La commande totale d'alimentation pour l'équipement connecté à la PDU ne doit pas dépasser la charge nominale maximale pour la PDU.
• Ne jamais percer ou essayer d'ouvrir une quelconque partie du boîtier de la PDU. Aucune pièce interne ne peut être réparée par l'utilisateur.
• Ne pas essayer de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.
• Ne pas essayer d'utiliser la PDU si une de ses pièces est endommagée.
• Ne pas essayer de monter la PDU sur une surface peu sûre ou instable.
• Il est déconseillé d'utiliser cet équipement dans des applications médicales ou une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou ALTERÉ notablement sa sécurité ou son efficacité. Ne pas utiliser cet équipement en présence d'un mélange anesthésique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.
• Ne tentez jamais d'installer de l'équipement électrique pendant un orage.
• Maintenez la température intérieure ambiantes entre 32°F et 104°F (0°C et 40°C).
• Branchez l'unité de distribution de puissance (PDU) à une prise de courant conforme aux codes du bâtiment locaux et qui est protégée adéquatement contre les courants excessifs, les courts-circuits et les défauts à la terre.
• Ne tentez pas d'ouvrir l'unité de distribution de puissance (PDU) ; il n'existe aucune composante réparable par l'utilisateur à l'intérieur.
• Le PDU doit être installé par un technicien qualifié seulement.
• S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
• Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et doivent être facilement accessibles.

Montage de la PDU

Remarque : Les illustrations peuvent être différentes de celles du modèle de PDU suivant. Sans tenir compte de la configuration, l'utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d'effectuer l'installation. La PDU et la quincaillerie incluse sont conçues pour des types de bâtis et boîtiers courants et peuvent ne pas convenir à toutes les applications. Les configurations de montage exactes peuvent varier. Les vis pour fixer les supports de fixation et la tablette de retenue des cordons à la PDU sont incluses. N'utilise que les vis fournies par Tripp Lite ou leur équivalent exact.

Installation

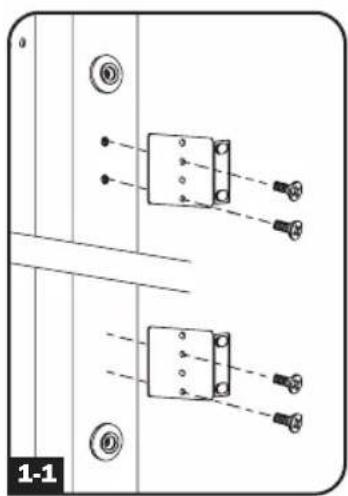

Fixer les brides de montage à la PDU.

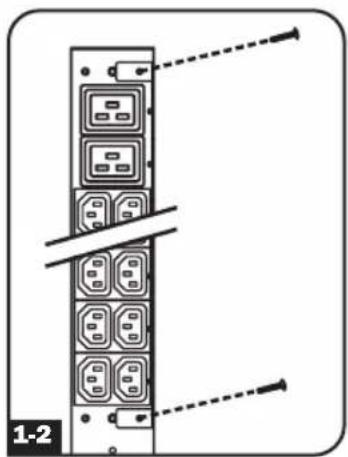

(Facultatif) Fixer les brides de retenue du cordon à la PDU.

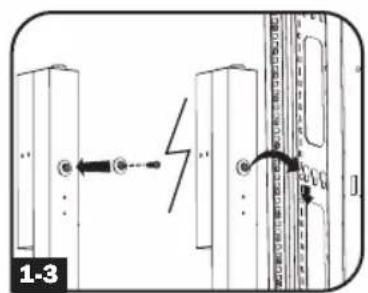

Pour montage toolless, positionner le PDU comme vous le souhaitez dans l'armoire rackable, aligner les boutons avec les fentes de montage en rack et glisser le PDU en place.

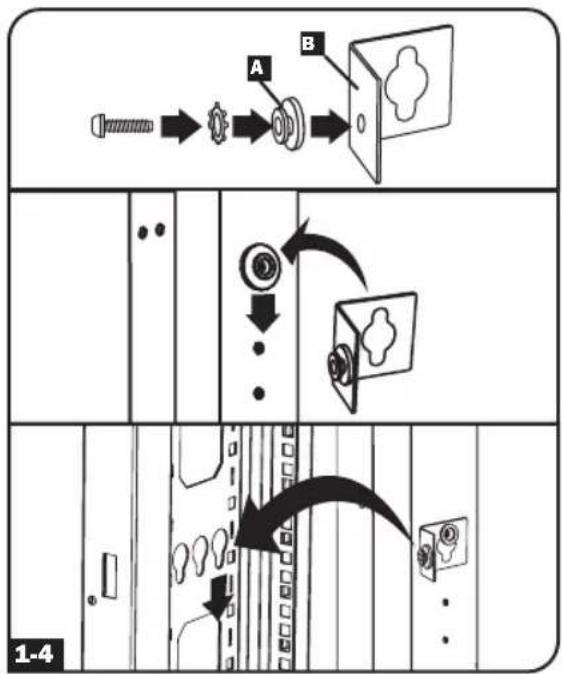

Pour installer l'unité de distribution de puissance (PDU) pour que ses sorties soient orientées vers l'arrière du bati, utilisez l'accessoire inclus PDUMVROTATEBRKT. Tout d'abord, fixez le bouton de montage au support en V au moyen de la vis et de la rondelle incluses. Puis, utilisez la fente de montage du bouton pour fixer le support à l'unité de distribution de puissance (PPDU) et le bouton de montage pour fixer l'unité de distribution de puissance (PDU) au bati. Le support repositionne effectivement les supports de montage permettant aux sorties de l'unité de distribution de puissance (PDU) d'être orientées vers l'arrière du bati.

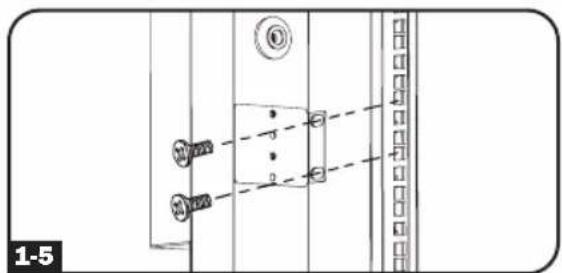

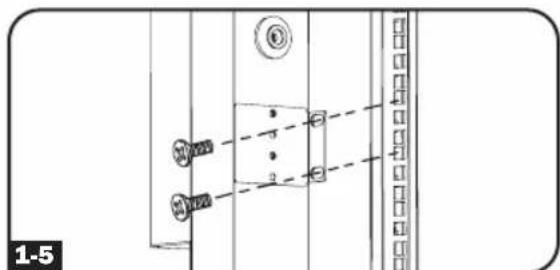

Si vous unité de distribution de puissance (PDU) ne peut pas être montée au moyen de l'option de montage sans outil, les supports de montage peuvent être utilisés. Fixer la PDU à un rail vertical dans votre baie ou votre armoire pour baie. (Utiliser la quincaillerie jointe à votre baie ou armoire pour baie pour fixer les brides de fixation au rail.)

Connexion de la PDU

Chaque modèle est équipé d'1 à 5 différentes fiches d'entrée.

IEC 309 De 32 A Rouge (3P + N + T)

Hubbell CS8365C L21-30P L21-20P L22-20P

Modèle n° (Numéro de Série)	Fiche d'alimentation	Courant maximal (A)	Tension d'entrée	Tension de sortie	Courant symétrique de sortie par phase	Longueur du cordon	Types de sortie Disjoncteurs
PDU3MV6L2120 (AGPD8414)	L21-20P 16	A 208V		208V/120V	9,2 A	1,8 m (6 pi)	36 x C13 (208V)6 x C19 (208V)6 x 5-15/20R (120V)	S.O.
PDU3MV6L2130 (AGPD8415)	L21-30P 24	A 208V		208V/120V	13,9 A	1,8 m (6 pi)	36 x C13 (208V)6 x C19 (208V)6 x 5-15/20R (120V)	(3) 20 A, BIPOLAIRE, MAGNÉTIQUE
PDU3V6L2130 (AGPD8415) L21-30P	24 A		208V/120V	208V/120V 13	8 A	1,8 m (6 pi)	36 x C13 (208V)6 x C19 (208V)6 x 5-15/20R (120V)	(3) 20 A, BIPOLAIRE, MAGNÉTIQUE
PDU3MV6L2130A (AG-00E3)	L21-30P 24	A 200V-240V		200V-240V	13,9 A	1,8 m (6 pi)	36 x C139 x C19	(3) 20 A, BIPOLAIRE, MAGNÉTIQUE
PDU3V6H50 (AGPD8416)	Hubbell CS8365C		35 A 208V 208V 20,0 A			1,8 m (6 pi)	36 x C13 (208V)9 x C19 (208V)	(3) 20 A, BIPOLAIRE, MAGNÉTIQUE
PDU3MV6H50 (AGPD8416)	CS8365C de Hubbell	35 A 208V 208V 20,0 A				1,8 m (6 pi)	36 x C13 (208V)9 x C19 (208V)	(3) 20 A, BIPOLAIRE, MAGNÉTIQUE
PDU3V6H50A (AGPD8417)	Hubbell CS8365C	40 A 208V 208V		30 A (L1-L2)20A (L2-L3,L3-L1)	1,8 m (6 pi)	1,8 m (6 pi)	36 x C13 (208V)6 x C19 (208V)3 x L6-30R (208V)	(2) 20 A, BIPOLAIRE, MAGNÉ-TIQUE(1) 30 A, BIPOLAIRE
PDU3MV6H50A (AGPD8417)	CS8365C de Hubbell	40 A 208V 208V 20,0 A				1,8 m (6 pi)	36 x C13 (208V)6 x C19 (208V)3 x L6-30R (208V)	(2) 20 A, BIPOLAIRE, MAGNÉTIQUE (1) 30 A, BIPOLAIRE
PDU3V6L2120LV (AGPD8414)	L21-20P 16 A		208V/120V	120V 9,2 A		1,8 m (6 pi)	42 x 5-15/20R (120V)	S.O.
PDU3MV6L2120LV (AGPD8414)	L21-20P 16	A 208V 120V				1,8 m (6 pi)	42 x 5-15/20R (120V)	S.O.
PDU3MV6L2120B (AGPD8414)	L21-20P 16	A 208V		208V/120V	9,2 A	1,8 m (6 pi)	6 x L6-20R (120V)21 x 5-15/20R (120V)	S.O.
PDU3MV10L2120B (AGPD8414)	L21-20P 16	A 208V		208V/120V	9,2 A	3,05 m (10 pi)	6 x L6-20R (120V)21 x 5-15/20R (120V)	S.O.
PDU3XV6G20	IEC 30916 A rouge (3P + N + E)	16 A 360V-415V		208V-240V	16,0 A	1,8 m (6 pi)	36 x C13 (208V)9 x C19 (208V)	S.O.

Installation

Modèle n° (Numéro de Série)	Fiche d'alimentation	Courant maximal (A)	Tension d'entrée	Tension de sortie	Courant symétrique de sortie par phase	Long-gueur du cordon	Types de sortie Disjoncteurs
PDU3XMV6G20 (AGPD8420)	IEC 309 De 32 A Rouge (3P + N + T)	16 A	360V-415V	208V-240V	16,0 A	1,8 m (6 pi)	36 x C13 (208V)9 x C19 (208V)	S.O.
PDU3XMV6L2220 (AGPD8420)	L22-20P 16 A		360V-415V	208V-240V	16,0 A	1,8 m (6 pi)	36 x C13 (208V)9 x C19 (208V)	S.O.

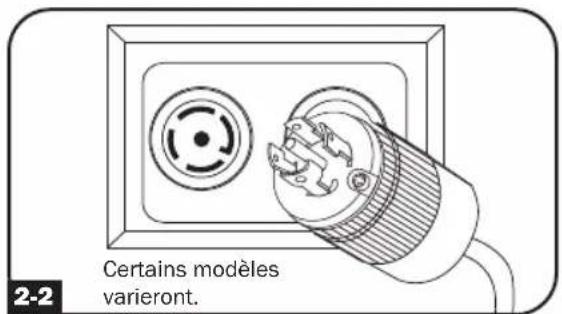

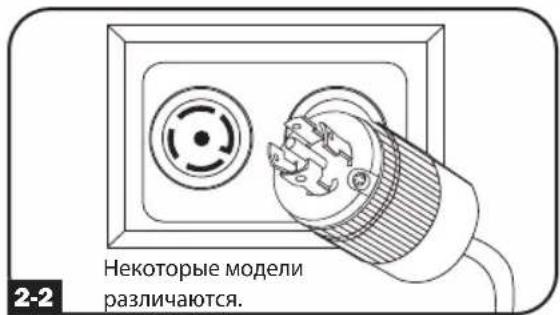

2-2 Brancher la fiche d'entrée à une prise de courant CA compatible.

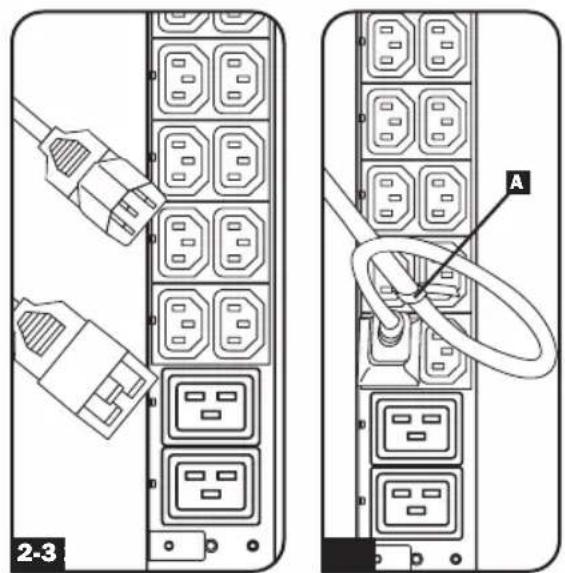

2-3 Connectez les fiches d'entrée de votre équipement aux prises appropriées sur la PDU.

Remarque: Il est conseillé que vous ne connectiez pas de charge dynamique à la PDU. Si la charge que vous prévoyez de connecter est équipée d'un interrupteur ON/OFF, veillez à mettre l'interrupteur en position OFF avant la connexion.

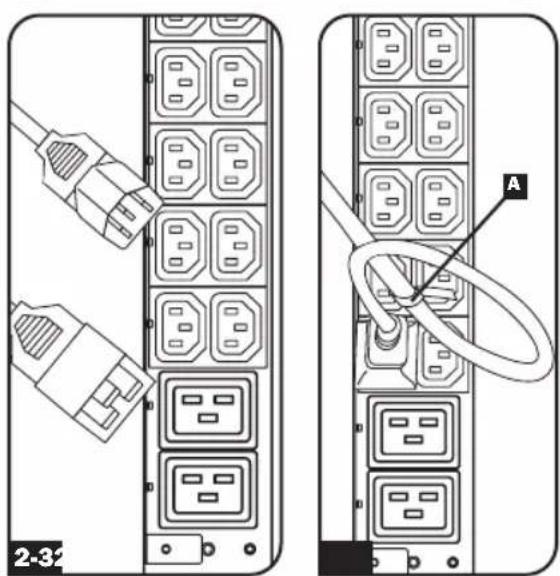

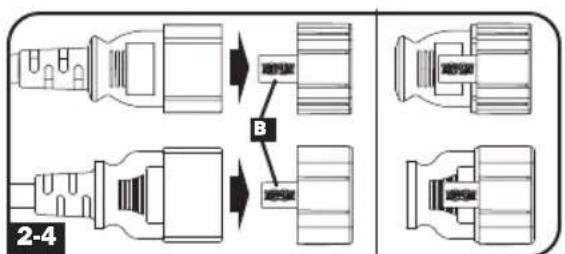

2-4 Option 1 - Procédure pour la tablette de retenue des fils (pour les modèles PDU3MV6L2120LV, PDU3MV6L2120B, PDU3MV6L2130, PDU3MV6H50, PDU3MV6H50A, PDU3XMV6G20 et PDU3XMV6L2220) : Si vous fixez les brides de retenue de cordon, nous chacun cordon d'alimentation de l'équipement aux brides. Attacher chaque cordon à l'étagère de retenue en faisant une boucle et en la fixant à l'aide d'une des attaches de câble fournies.

A. Vérifier que chaque cordon peut être débranché de la PDU sans enlever l'attache de cable.

Option 2 - procédures de détention du cordon en option (pour le modèle)

PDU3MV6L2130A): Utiliser les manchons en plastique C14 et C20 inclus pour retenir les fiches aux prises. Fixer le manchon à la fiche en vous assurant que les languettes de préhension demeurent à l'extérieur de la fiche et que l'ajustement est sécurisé. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.

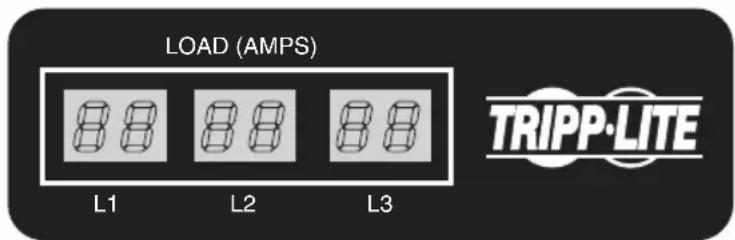

Indicateur de charge numérique (certains modèles seulement)

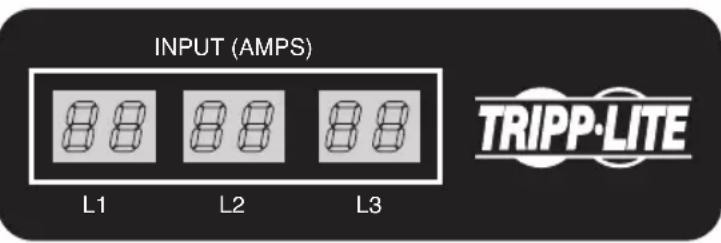

Courant d'entrée (ampères): Le courant total (en A) tiré par chacune des phases de l'unité de distribution de puissance (PDU) sera affiché de manière indépendante par un des 3 ampèremètres numériques.

(PDU3MV6L2120, PDU3MV6L2130, PDU3MV6L2120B)

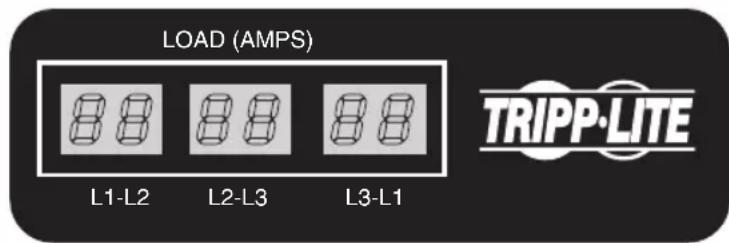

Courant de charge (ampères) : Le courant total (en A) tiré par les charges de chaque phase sera affiché de manière indépendante par un des 3 ampèremètres.

(PDU3MV6L2120LV, PDU3XMV6G20, PDU3XMV6L2220)

(PDU3MV6H50, PDU3MV6H50A, PDU3MV6L2130A)

Caractéristiques

IEC-60320-C13

Prises de courant : Lors d'un fonctionnement normal, les prises distribuent du courant CA à l'équipement connecté.

IEC-60320-C19 NEMA 5-15/20R 20 amp (208V)

NEMA L6-20R

30 amp (208V) NEMA L6-30R

Disjoncteur (Sélectionnez les modèles) : Chaque phase possède son propre disjoncteur. Si l'équipement alimenté excède la valeur nominale maximale de charge pour cette phase de l'unité de distribution de puissance, le disjoncteur se déclenchera. Débranchez l'équipement excessif et permettez au disjoncteur de se refroidir avant de le réinitialiser.

Caractéristiques

Brides de retenue de cordon : Offrent des points d'attache solides pour les cordons de l'équipement connecté.

Boutons de montage : Sont livrés déjà installés à l'arrière de l'unité de distribution de puissance (PDU) et sont utilisés pour le montage sans outil. Remarque : Quatre boutons de montage additionnels sont inclus pour les bâts de styles différents.

Accessoire de montage PDUMVROTATEBRKT : Utilisez ces supports en V pour monter l'unité de distribution de puissance (PDU) pour que ses sorties soient orientées vers l'arrête du bâti.

Supports de fixation : Utilisez ces supports pour monter l'unité de distribution de puissance dans des bâtis qui ne sont pas compatibles avec les méthodes de montage par boutons sans outil.

Vis de mise à la terre : Utilisez cette vis pour brancher n'importe quel équipement nécessitant une mise à terre au chassin.

Manchons de fiche C14: (facultatif) Utiliser les manchons en plastique C14 irer la fiche et le manchon de la prise de courant.

Manchon de fiche C20: (facultatif) Utiliser les manchons en plastique C20 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retarder la fiche et le manchon de la prise de courant.

Service

Votre produit Tripp Lite est couvert par la garantie décrite dans ce manuel. Une gamme de programmes de garantie étendue et de service sur le site est également disponible chez Tripp Lite. Pour de plus amples informations sur le service, visitez tripplite. com/support. Avant de retourner votre produit pour entretien, procédez comme suit:

1. Revoyez les procédures d'installation et de fonctionnement dans ce manuel pour vous assurer que les problèmes d'entretien ne seront pas dus à une interprétation fautive de ces instructions.
2. Si le problème persiste, ne contactez pas et ne returnez pas le produit au vendeur. Visitez triplite. com/support.
3. Si le problème demande réparation, visitez triplite. com/support et cliquez sur le lien Product Return (Retour du produit). À partir de cet endroit, vous pouvez demander un numéro d'autorisation de return d'article (RMA), lequel est obligatoire lors des réparations. Ce formulaire simple en ligne demandera le numéro du modèle et le numéro de série ainsi que d'autres renseignements généraux sur l'achat. Le numéro RMA, ainsi que les instructions d'expédition vous seront envoyés par courriel. Tout dommage (direct, indirect, spécial, accessoire ou consécutif) au produit s'étant produit durant l'expédition à Tripp Lite ou à un centre de service autorisé de Tripp Lite n'est pas couvert par la garantie. Les produits expédiés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être envoyés tout frais de transport prépayés. Inscrivez le numéro RMA à l'extérieur du paquet. Si le produit est encore dans sa période de garantie, incluez une copie de votre facture d'achat. Retournez le produit pour réparation par transporteur assuré à l'adresse qui vous a été donnée lorsque vous avez fait la demande du RMA.

Garantie limitee de 2 ans

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de défauts d'origine de matériel et de main-d'œuvre pour une période de 2 ans à partir de la date initiale d'achat. Si le produit s'avère défectueux en matériel ou en main-d'œuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visitez triplite.com/support avant de retourner de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'ACCIDENTS, DEMAUVAIS USAGE, D'ABUS OU DE NÉLGENCE. LE VENDEUR N'OFFRE AUCUNE GARANTIE EXPlicitE AUTRE QUE LA GARANTIE EXPRESSEMENT SIGNIFIÉE À LA PRESENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU DE CONFORMITÉ À UN BESOIN PARTICULIER, SONT LIMITÉES EN DUREÉ À LA PÉRIODE DE GARANTIE ÉNONCÉE CI DESSUS ET CETTE GARANTIE EXCLUE EXPlicitEMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSECUTIFS. Certaines juridictions ne permettent pas la limitation de la durée d'une garantie implicite et certaines juridictions ne permettent pas la limitation ou l'exclusion de dommages accessoires ou consécutifs, en conséquence, les limitations et les exclusions ci dessus pouraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifique et vous pourriez avoir d'autres droits selon les juridictions.

MISE EN GARDE : L'utilisateur devra prendre soin de déterminer avant de l'utiliser si cet appareil convient, est ajusté et sûr pour l'usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation ni n'offre de garantie quant à l'applicabilité et à la conformité de ces appareils pour une application particulière.

Numérods d'identification de conformité aux règlements

À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

L'information de conformité WEEE pour les clients de tripp lite et recycleurs (union européenne)

Sous les directives et règlements de déchet d'équipements électroélectroniques (Waste Electrical and Electronic Equipment, WEEE), lorsque les clients achètent le matériel électrique et électronique neuf de

Tripp Lite, ils sont autorisés à :

• Envoyer le vieux matériel pour le recyclage sur une base de un-contre-un et en nature (ceci varie selon le pays)
• Renvoyer le matériel neuf pour recyclage quand ceci devient eventuellement un rebut Renvoyer le matériel neuf pour recyclage quand ceci devient éventuellement un rebut

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

TrippLite. Eaton. com/support

PDU3MV6L2120

(Ce pin Home: AGPD8414)

PDU3MV6L2120LV

(CeprIh Homep: AGPD8414)

PDU3MV6L2120B

(Cet produit Homme: AGPD8414)

PDU3MV10L2120B

(Ce pin Home: AGPD8414)

PDU3MV6L2130

(Ce pin Home: AGPD8415)

PDU3MV6H50

(CepinHbH Home: AGPD8416)

PDU3MV6H50A

(CepinHbHOMep: AGPD8417)

PDU3XMV6G20

(Ce pin HbI Home: AGPD8420)

PDU3XMV6L2220

(CepinHom: AGPD8420)

PDU3MV6L2130A

(CepinHbH Home: AG-00E3)

PDU3V6H50

(CeptuHBHMOpE: AGPD8416)

PDU3V6H50A

(Ce produit : AGPD8417)

PDU3V6L2120LV

(Cet périphérique HOME+: AGPD8414)

PDU3V6L2130

(CeptinbI HOMep: AGPD8415)

PDU3XV6G20

(CeptuHbH oMeP: AGPD8420)
