| Type de produit | Multiprise (PDU) commutée pour montage en bâti |
| Marque | Tripp Lite |
| Modèle | PDUMH15HVNET |
| Tension d'entrée | 208/230 V CA, 50/60 Hz |
| Courant d'entrée nominal | 15 A maximum |
| Type d'entrée | IEC 60320 C14 (cordon détachable avec connecteur C13) |
| Prises de sortie | IEC 60320 C13 (quantité variable selon le modèle, typiquement 8 à 12) |
| Affichage numérique | Ampèremètre indiquant la charge totale en ampères |
| Gestion réseau | Via carte WEBCARDLX intégrée (SNMP, Web, SSH, Telnet) |
| Montage | 1U horizontal, vertical (0U), mural, sous comptoir, profondeur réduite |
| Matériau du boîtier | Acier |
| Température de fonctionnement | 0 °C à 50 °C |
| Garantie | 2 ans |
| Poids | Environ 2-3 kg (non fourni, estimation) |
| Usage | Intérieur uniquement, environnement contrôlé |
| Installation | Par un technicien qualifié uniquement |
| Protection contre les surcharges | Disjoncteur 15 A maximum en amont requis |
| Fonctions principales | Distribution d'alimentation CA, commutation des sorties via réseau, affichage de la charge |
| Entretien | Aucune pièce réparable par l'utilisateur. Nettoyer avec un chiffon sec. |
| Pièces détachées | Contacter le support technique Tripp Lite (techsupport@tripplite.com) |
| Réparabilité | Non réparable par l'utilisateur. Retourner au fabricant pour réparation. |
FOIRE AUX QUESTIONS - PDUMH15HVNET Tripp Lite
Questions des utilisateurs sur PDUMH15HVNET Tripp Lite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Multiprise au format PDF gratuitement ! Retrouvez votre notice PDUMH15HVNET - Tripp Lite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PDUMH15HVNET de la marque Tripp Lite.
MODE D'EMPLOI PDUMH15HVNET Tripp Lite
PDUMH15NET/PDUMH20NET
PDU en bâti commutée
- Entrée et sortie CA, 120 V, 60 Hz
PDUMH15HVNET/PDUMH20HVNET
PDU en bâti commutée
- Entrée et sortie CA, 208/230 V, 50/60 Hz
Consignes de sécurité importantes 18
Installation 19
Caractéristiques 22
Soutien technique 24
Garantie 24
TrippLite. Eaton. com/support
Droits d'auteur © 2023 Tripp Lite. Tous droits réservés.
Consignes de sécurité importantes
Ce manuel contient des instructions et des avertissements qui doivent être respectés pendant l'installation, l'utilisation et l'entreposage de ce produit. Le non-respect de ces instructions et de ces avertissements pourrait avoir une incidence sur la garantie du produit.
- La PDU fournit des prises multiples pratiques, mais elle ne FOURNIT PAS de protection contre les surtensions ou les bruits de ligne pour l'équipement connecté.
- La PDU est conçue pour être utilisée à l'intérieur uniquement, dans un environnement contrôlé, à l'écart de l'excès d'humidité, des températures extrêmes, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.
- Maintenir la température intérieure ambiante entre 0 °C et 50 °C (32 °F et 122 °F).
- La PDU doit être installée par un technicien qualifié seulement.
- Ne pas tenter de monter la PDU sur une surface précaire ou instable.
- Installer conformément aux codes locaux de l'électricité. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement.
- Branchez la PDU à une prise de courant qui est conforme aux codes de bâtiment locaux et qui est dûment protégée contre les courants excessifs, les courts-circuits et les défauts à la terre.
- Les prises électriques qui alimentent l'équipement doivent être installées à proximité de l'équipement et être facilement accessibles.
- Ne pas connecter la PDU dans une prise non mise à la masse ou des rallonges électriques ou des adaptateurs qui éliminent la connexion à la masse.
- S'assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.
- Ne jamais essayer d'installer un équipement électrique pendant un orage.
- L'équipement individuel connecté à la PDU ne doit pas excéder la charge nominale des prises individuelles de la PDU.
- La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.
- Ne pas tenter de modifier la PDU, y compris les fiches d'entrée et les câbles d'alimentation.
- Ne pas percer ou tenter d'ouvrir une quelconque partie du boîtier de la PDU. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.
- Ne pas tenter d'utiliser la PDU si une de ses pièces est endommagée.
- Il n'est pas recommandé d'utiliser cet équipement dans les applications de soutien vital où une panne de cet équipement serait susceptible de causer une panne de l'équipement de soutien vital ou d'affecter sérieusement sa sécurité ou son efficacité.
Montage de la PDU
La PDU peut accueillir cinq principales configurations de montage : 1U en bâti, OU en bâti (vertical), murale, sous le comptoir et à profondeur réduite.
Remarque : Quelle que soit la configuration, l'utilisateur doit déterminer l'aptitude du matériel et des procédures avant de procéder au montage. La PDU et le matériel inclus sont conçus pour les bâtis et les boîtiers pour bâtis communs et peuvent ne pas être appropriés pour toutes les applications. Les configurations de montage exactes peuvent varier. Les vis pour fixer les supports de montage à la PDU sont incluses. Utiliser uniquement les vis fournies par le fabricant ou leur équivalent exact (no 6-32, 3/16 po à tête plate).

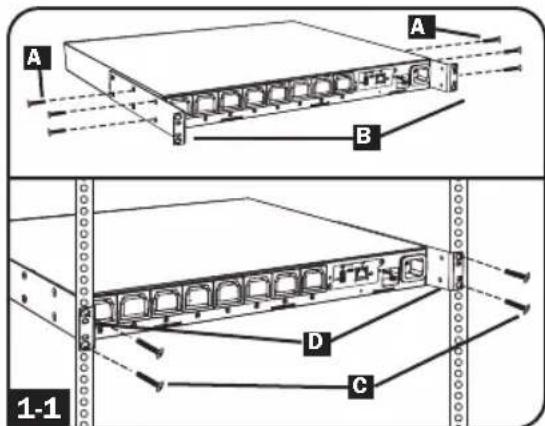

1-1 Montage en bâti 1U : Utiliser 3 vis A pour fixer chacun des 2 supports de montage plus longs B à la PDU comme illustré. La PDU peut être montée dans une position encastrée en fixant les supports de montage de façon à ce qu'ils dépassent le panneau avant de la PDU. Monter la PDU au bâti en insérant les quatre vis fournies par l'utilisateur C à travers les supports de montage D, puis dans les trous de montage des rails du bâti.

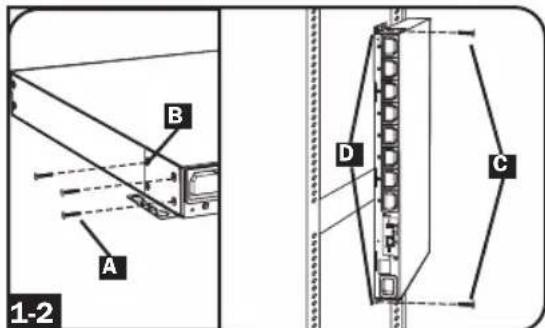

1-2 Montage en bâti OU : Utiliser 3 vis A pour fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU verticalement en insérant au moins deux vis fournies par l'utilisateur C à travers les supports de montage D et dans les points de montage dans le bâti ou le boîtier pour bâti.

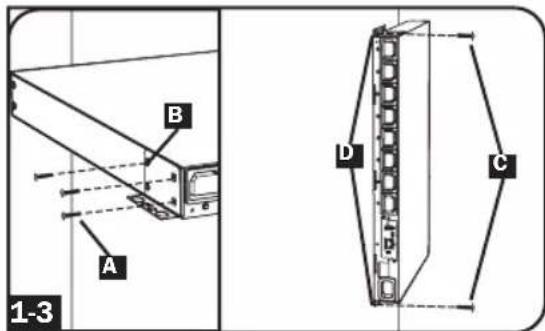

1-3 Montage mural : Utiliser 3 vis A pour fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU au mur solides.
Installation

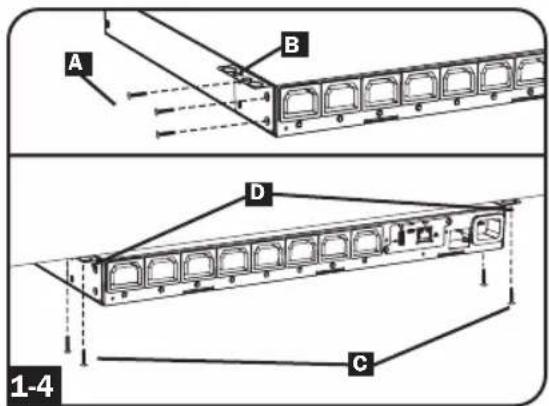

1-4 Montage sous le comptoir : Utiliser 3 vis A pour fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU sous le comptoir en insérant au moins deux vis fournies par l'utilisateur C à travers les supports D de montage et dans les points de montage solides.

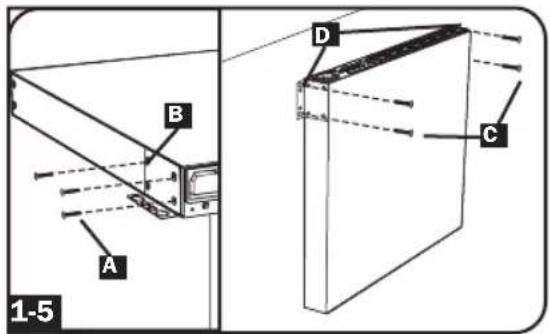

1-5 Montage à profondeur réduite : Utiliser 3 vis A pour fixer chacun des 2 supports de montage plus courts B à la PDU comme illustré. Monter la PDU à une surface stable avec les sorties tournées vers le haut en insérant au moins deux vis fournies par l'utilisateur C à travers les supports de montage D et dans les points de montage solides.
Raccordement de la PDU

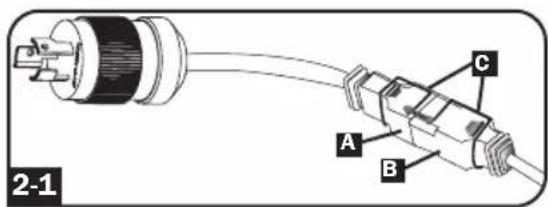

2-1 Connexion de l'adaptateur NEMA (facultatif - PDUMH20HVNET seulement) : La PDUMH20HVNET inclut un adaptateur de fiche qui ajoute une fiche NEMA L6-20P au cordon d'alimentation d'entrée. Utiliser cet adaptateur uniquement si la PDUMH20HVNET est connectée à une prise NEMA L6-20R. Insérer le connecteur IEC 60320 C19 A de l'adaptateur dans le connecteur IEC 60320 C20 B du cordon d'alimentation d'entrée. Maintenir la connexion en place C au moyen d'un support de rétention en utilisant les boulons inclus pour fixer les deux moitiés du support autour de la connexion comme illustré. Pour éviter les risques de décharges électriques, s'assurer que le conducteur neutre (L2) a été identifié avant de raccorder la PDU.

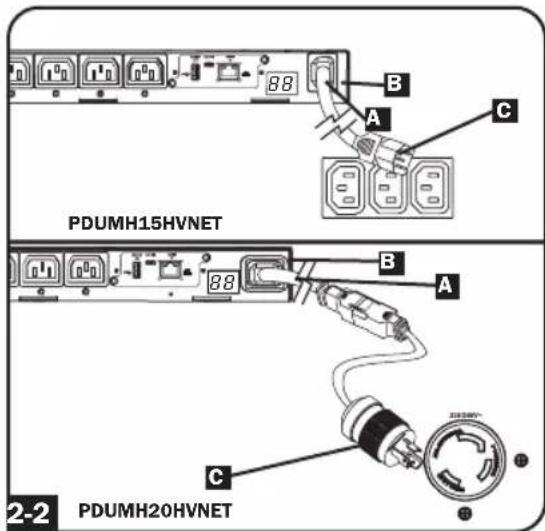

2-2 Raccordement du cordon d'alimentation d'entrée (certains modèles avec cordons d'alimentation détachés seulement) :
Insérer le connecteur IEC 60320 C19 (PDUMH20HVNET) ou IEC 60320 C13 (PDUMH15HVNET) A du cordon d'alimentation d'entrée dans l'entrée IEC 60320 C20 (PDUMH20HVNET) ou IEC 60320 C14 (PDUMH15HVNET) B de la PDU. Brancher l'autre extrémité du cordon d'alimentation d'entrée C à une source d'alimentation CA compatible, comme un onduleur, une PDU ou une prise électrique. La PDU devrait recevoir une protection contre les surcharges : PDUMH20HVNET devrait recevoir une protection contre les surcharges; un dispositif de protection contre les surcharges d'une section nominale de 20 A maximum; PDUMH15HVNET devrait recevoir un dispositif de protection contre les surcharges d'une section nominale de 15 A maximum.
Remarque : La source d'alimentation CA ne doit pas partager un circuit avec une charge électrique élevée (comme un climatiseur ou un réfrigérateur).

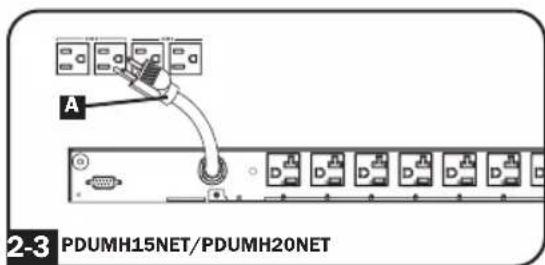

2-3 Raccordement du cordon d'alimentation d'entrée (PDUMH15NET et PDUMH20NET) :
Raccorder la fiche d'entrée A à une source d'alimentation CA compatible, comme un onduleur, une PDU ou une prise électrique. La PDU devrait recevoir une protection contre les surcharges : PDUMH15NET avec un dispositif de protection d'une section nominale de 15 A maximum. PDUMH20NET avec un dispositif de protection d'une section nominale de 20 A maximum.

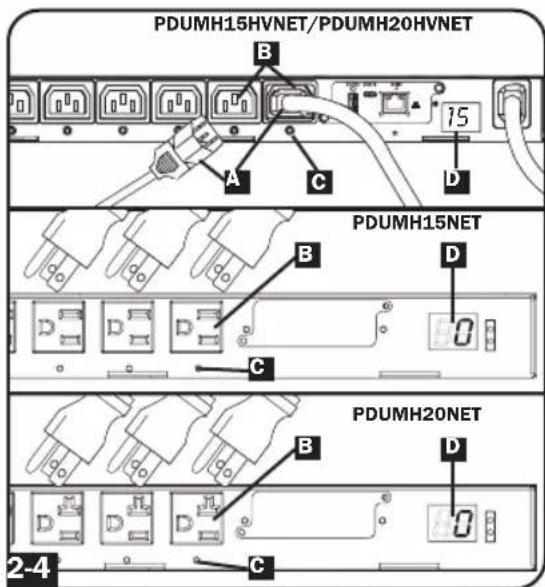

2-4 Raccordement du cordon d'alimentation de l'équipement : insérer les connecteurs IEC 60320 C14 a des cordons d'alimentation de
l'équipement dans les prises de sortie IEC 60320 C13 de la PDU (PDUMH15HVNET et PDUMH20HVNET). Insérer les cordons d'alimentation dans les prises de sortie NEMA 5-15R (PDUMH15NET) ou les prises de sortie NEMA 5-15/20R (PDUMH20NET). Le voyant à DEL après de chaque sortie s'allume lorsque la sortie est prête à fournir une alimentation CA sous tension. L'indicateur de charge (ampèremètre) numérique affichera la charge totale de l'équipement connecté en ampères.
Fonctionnement en réseau de la PDU
Pour des instructions sur la configuration en réseau, veuillez vous référer au manuel de l'utilisateur de la WEBCARDLX (n° de pièce 93358E) inclus avec ce produit.
Caractéristiques
Entrée d'alimentation de l'entrée CA (modèle
PDUMH15HVNET) : L'entrée IEC 60320 C14 se raccorde au cordon d'alimentation d'entrée CA amovible.
Entrée d'alimentation de l'entrée CA (modèle
PDUMH20HVNET) : L'entrée IEC 60320 C20 se raccorde au cordon d'alimentation de l'entrée CA amovible.
Cordon d'alimentation de l'entrée CA (modèle
PDUMH15HVNET) : Le cordon amovible comporte un connecteur IEC 60320 C13 A et un connecteur IEC 60320 C14 B
Cordon d'alimentation de l'entrée CA (modèle
PDUMH20HVNET) : Le cordon amovible comporte un connecteur IEC 60320 C19 A et un connecteur IEC 60320 C20 B
Cordon d'alimentation de l'entrée CA (modèle PDUMH15NET) :
Le cordon est attaché en permanence à la PDU et comporte une fiche d'entrée NEMA 5-15P.
Cordon d'alimentation de l'entrée CA (modèle PDUMH20NET) :
Le cordon est attaché en permanence à la PDU et comporte une fiche NEMA L5-20P.
Adaptateur d'entrée CA (modèle PDUMH20HVNET) :
L'adaptateur convertit le cordon d'alimentation d'entrée CA en une fiche NEMA L6-20P. Le support de rétention inclus (non illustré) retient la connexion en place.
Adaptateur de l'entrée CA (modèle PDUMH20NET) : L'adaptateur convertit les fiches d'entrée NEMA L5-20P en fiches d'entrée NEMA 5-20P.
Prises de sortie NEMA 5-15R (PDUMH15NET) : Lors du
fonctionnement normal, les prises de sortie distribuent une alimentation CA à l'équipement branché. Lorsqu'une sortie est sous tension, le témoin à DEL lui étant associé s'allume.
Caractéristiques
Prises de sortie NEMA 5-15/20R (PDUMH20NET) : Lors du fonctionnement normal, les prises de sortie distribuent une alimentation CA à l'équipement branché. Lorsqu'une sortie est sous tension, le témoin à DEL lui étant associé s'allume.
Prises de sortie IEC 60320 C13 (PDUMH15HVNET et PDUMH20HVNET) : Lors du fonctionnement normal, les prises de sortie distribuent une alimentation CA à l'équipement branché. Lorsqu'une sortie est sous tension, le témoin à DEL lui étant associé s'allume.
Indicateur de charge (ampèremètre) numérique : Le courant électrique total utilisé par l'équipement raccordé est affiché en ampères sur l'ampèremètre.
Manchons de fiche C14 (facultatif) : Utiliser les manchons en plastique C14 inclus pour retenir les fiches aux prises de courant. Fixer le manchon à la fiche en s'assurant que les languettes de préhension demeurent à l'extérieur de la fiche et qu'il repose solidement en place. Pour débrancher correctement l'équipement, utiliser les languettes de préhension pour retirer la fiche et le manchon de la prise de courant.
Supports de montage plus longs : Utiliser ces supports pour monter la PDU sur le plan horizontal dans un bâti standard ou un boîtier pour bâtis. La profondeur de montage peut être réglée en fixant les supports aux différentes positions sur la PDU.
Supports de montage plus courts : Utiliser ces supports pour monter la PDU dans un bâti OU, dans une configuration murale ou sous le comptoir.
Port de l'usine : Le port est réservé pour la configuration par le personnel autorisé de l'usine seulement. Ne rien raccorder au port.
WEBCARDLX : Permet d'utiliser cette PDU comme un dispositif géré par le réseau, accessible via la plateforme de gestion de réseau SNMP, un navigateur Web, SSH ou Telnet.
Soutien technique
Site Web : www.tripplite.com/support
Adresse électronique : techsupport@tripplite.com
Garantie limitée
Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 États-Unis. Le vendeur paiera les frais d'expédition de retour. Visiter www.tripplite.com/support avant d'envoyer de l'équipement pour réparation.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
Numéros d'identification à la conformité réglementaire
À des fins de certification de conformité réglementaire et d'identification, un numéro de série unique a été attribué à votre produit Tripp Lite. Le numéro de série ainsi que toutes les marques d'homologation et les renseignements requis se trouvent sur la plaque signalétique du produit. Lorsque vous demandez des renseignements concernant la conformité de ce produit, reportez-vous toujours au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.
Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)
En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :
- D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.
La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
TrippLite. Eaton. com/support
