Тип продукта	Коммутируемый блок розеток (PDU) для монтажа в стойку
Бренд	Tripp Lite
Модель	PDUMH15HVNET
Входное напряжение	208/230 В перем. тока, 50/60 Гц
Номинальный входной ток	макс. 15 А
Тип входа	IEC 60320 C14 (отсоединяемый шнур с разъемом C13)
Выходные розетки	IEC 60320 C13 (количество зависит от модели, обычно от 8 до 12)
Цифровой дисплей	Амперметр, показывающий общую нагрузку в амперах
Сетевое управление	Через встроенную карту WEBCARDLX (SNMP, Web, SSH, Telnet)
Монтаж	1U горизонтальный, вертикальный (0U), настенный, под стойку, уменьшенной глубины
Материал корпуса	Сталь
Рабочая температура	от 0 °C до 50 °C
Гарантия	2 года
Вес	Примерно 2-3 кг (не указано, оценка)
Использование	Только внутри помещений, контролируемая среда
Установка	Только квалифицированным специалистом
Защита от перегрузки	Требуется автоматический выключатель на макс. 15 А на входе
Основные функции	Распределение питания переменного тока, коммутация выходов через сеть, отображение нагрузки
Обслуживание	Нет деталей, обслуживаемых пользователем. Очищать сухой тканью.
Запасные части	Обратиться в службу поддержки Tripp Lite ([e-mail])
Ремонтопригодность	Не подлежит ремонту пользователем. Вернуть производителю для ремонта.

Часто задаваемые вопросы - PDUMH15HVNET Tripp Lite

Каково напряжение питания PDUMH15HVNET?

PDUMH15HVNET работает при входном напряжении 208/230 В перем. тока с частотой 50/60 Гц.

Как установить PDU в стойку?

Используйте прилагаемые монтажные кронштейны. Для горизонтального монтажа 1U закрепите длинные кронштейны тремя винтами с каждой стороны, затем привинтите сборку к рейкам стойки. См. инструкцию для положения монтажа заподлицо.

Можно ли использовать этот PDU на улице?

Нет, PDU предназначен для использования только внутри помещений, в контролируемой среде, защищенной от влаги, экстремальных температур и пыли.

Защищает ли PDU от скачков напряжения?

Нет, этот PDU не обеспечивает защиту от скачков напряжения. Он просто распределяет питание. Для защиты используйте сетевой фильтр или ИБП на входе.

Как считывать показания цифрового амперметра?

Цифровой дисплей показывает общий ток в амперах, потребляемый подключенным оборудованием. Убедитесь, что общая нагрузка не превышает 15 А.

Как настроить сетевое управление?

PDU оснащен картой WEBCARDLX. Обратитесь к руководству по карте (арт. 93358E) для получения инструкций по настройке сети через SNMP, веб-браузер, SSH или Telnet.

Какова максимальная нагрузка на отдельную розетку?

Каждая розетка IEC C13 рассчитана на максимальный ток 10 А (стандарт IEC). Общая нагрузка на PDU не должна превышать 15 А.

Что делать, если амперметр показывает чрезмерную нагрузку?

Немедленно отключите часть оборудования, чтобы снизить нагрузку ниже 15 А. Длительная перегрузка может повредить PDU или вызвать срабатывание входного автоматического выключателя.

Могу ли я отремонтировать PDU самостоятельно?

Нет, внутри нет деталей, обслуживаемых пользователем. Не открывайте корпус. Для ремонта обращайтесь в службу поддержки Tripp Lite.

Как чистить PDU?

Используйте сухую ткань для удаления пыли с корпуса. Не используйте жидкости или абразивные чистящие средства. Перед чисткой всегда отключайте PDU.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PDUMH15HVNET Tripp Lite

Руководство пользователя

PDUMH15NET/PDUMH20NET

Управляемый стоечный PDU

• Вход/выход: 120 В, 60 Гц

PDUMH15HVNET/PDUMH20HVNET

Управляемый стоечный PDU

• Вход/выход: 208/230 В, 50/60 Гц

Важные указания по технике безопасности 26

Установка 26

Функциональные возможности 30

Техническая поддержка 32

Гарантийные обязательства 32

English 1

Español 9

Français 17

Deutsch 33

ERC

TrippLite.Eaton.com/support

Охраняется авторским правом © 2023 Tripp Lite. Перепечатка запрещается.

Важные указания по технике безопасности

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

В настоящем руководстве содержатся указания и предупреждения, которые необходимо соблюдать в процессе установки, эксплуатации и хранения данного изделия. Игнорирование этих указаний и предупреждений может привести к потере гарантии на изделие.

• Блок распределения питания (PDU) удобно оснащен несколькими розетками, но HE обеспечивает защиту подключенного оборудования от выбросов напряжения и шумов в линии.
• Блок распределения питания (PDU) предназначен только для использования в закрытых помещениях с регулируемым микроклиматом вдали от источников повышенной влажности, экстремальных температур, электропроводных загрязнителей, пыли и прямого солнечного света.
• Поддерживайте температуру воздуха внутри помещения в диапазоне от 0°C до 50°C.
• Установка блока распределения питания (PDU) должна производиться только квалифицированным техническим специалистом.
• Не устанавливайте блок распределения питания (PDU) на незакрепленной или неустойчивой поверхности.
• Установку следует производить в соответствии с местными электротехническими нормами и правилами. Обязательно используйте подходящие для устанавливаемой системы устройства защиты от перегрузок по току в соответствии с номиналами, указанными на разъемах/оборудовании.
• Подключите блок распределения питания (PDU) к розетке, соответствующей принятым в вашей стране строительным нормам и надлежащим образом защищенной от избыточных токов, коротких замыканий и замыканий на землю.
• Электрические розетки, через которые осуществляется электропитание оборудования, должны быть установлены в легкодоступном месте вблизи него.
• Не подключайте блок распределения питания (PDU) к незаземленной розетке, а также к удлинителям или переходникам, не имеющим заземления.
• Обязательно снабжайте любые модели, подключаемые неразъемным способом, легкодоступным локальным устройством защитного отключения.
• Ни в коем случае не производите монтаж электрооборудования во время грозы.
• Ток, потребляемый отдельными элементами оборудования, подключаемыми к блоку распределения питания (PDU), не должен превышать номинал соответствующих розеток блока распределения питания (PDU).
• Суммарная нагрузка, создаваемая потребителями, подключенными к блоку распределения питания (PDU), не должна превышать его максимально допустимую нагрузку.
• Не вносите изменений в конструкцию блока распределения питания (PDU), входных разъемов или кабелей питания.
• Не высверливайте отверстий в корпусе блока распределения питания (PDU) и не пытайтесь вскрыть какую-либо его часть. Внутри него нет деталей, обслуживаемых пользователем.
• Не используйте блока распределения питания (PDU) в случае повреждения любой из его частей.
• Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Установка (продолжение)

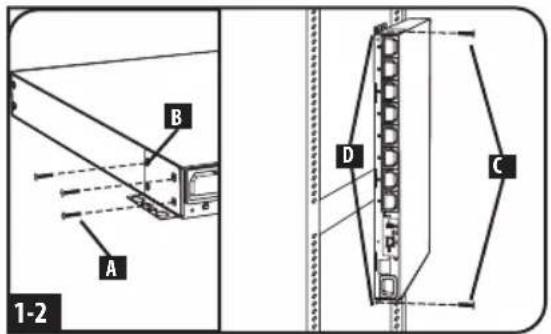

1-2 Вертикальный монтаж в стойку (высота 0U): с помощью 3 винтов A прикрепите оба укороченных монтажных кронштейна B к корпусу PDU, как показано на рисунке. Прикрепите PDU вертикально путем ввертывания двух или более винтов C (не входящих в комплект поставки) через монтажные кронштейны D в монтажные отверстия стойки или шкафа.

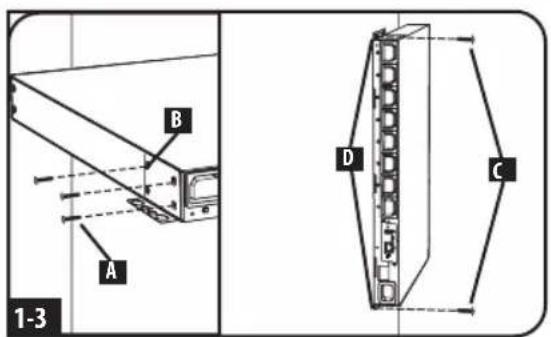

1-3 Настенный монтаж: с помощью 3 винтов A прикрепите оба укороченных монтажных кронштейна B к корпусу PDU, как показано на рисунке. Прикрепите PDU к стене путем ввертывания двух или более винтов C (не входящих в комплект поставки) через монтажные кронштейны D в отверстия, расположенные в точках надежного крепления.

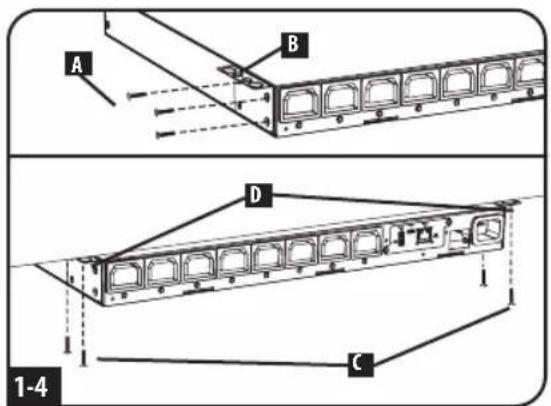

1-4 Монтаж под прилавком: с помощью 3 винтов A прикрепите оба укороченных монтажных кронштейна B к корпусу PDU, как показано на рисунке. Закрепите PDU под прилавком путем ввертывания двух или более винтов C (не входящих в комплект поставки) через монтажные кронштейны D в отверстия, расположенные в точках надежного крепления.

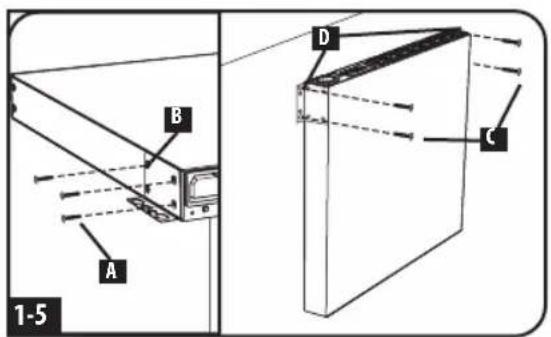

1-5 Монтаж с уменьшенной глубиной: с помощью 3 винтов A прикрепите оба укороченных монтажных кронштейна B к корпусу PDU, как показано на рисунке. Прикрепите PDU к устойчивой поверхности розетками вверх путем ввертывания двух или более винтов C (не входящих в комплект поставки) через монтажные кронштейны D в отверстия, расположенные в точках надежного крепления.

Установка (продолжение)

Подключение PDU

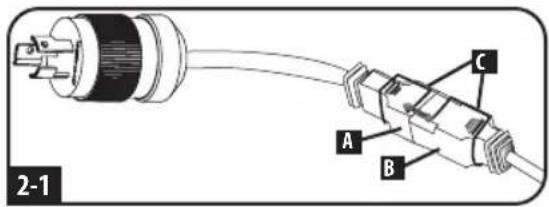

2-1 Подключение переходника NEMA

(необязательно — только для мод. PDUMH20HVNET): устройство модели PDUMH20HVNET оснащается штепсель- переходником, который обеспечивает шнур питания дополнительным разъемом типа NEMA L6-20P. Этот переходник следует использовать только при подключении устройства PDUMH20HVNET к розетке типа NEMA L6-20R. Вставьте разъем IEC 60320 C19 (A) переходника в разъем IEC 60320 C20 (B) входного шнура питания. Зафиксируйте соединение с помощью зажима для фиксации C, скрепив входящими в комплект болтами две части зажима, хватывающие соединение, как показано на рисунке. Внимание! Во избежание опасности поражения электрическим током необходимо распознать нейтральный провод (L2) перед подключением PDU.

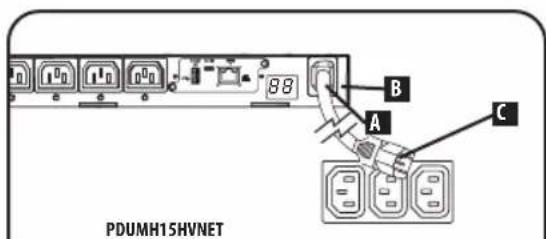

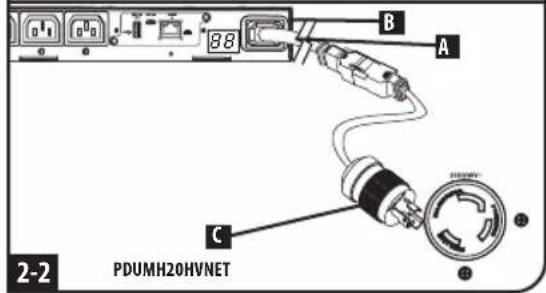

2-2 Подключение входного шнура питания (только для отдельных моделей со съемными шнурами

питания): вставьте разъем IEC 60320 C19 (для мод. PDUMH20HVNET) или IEC 60320 C13 (для мод. PDUMH15HVNET) (A) входного шнура питания во входной разъем PDU: IEC 60320 C20 (для мод. PDUMH20HVNET) или IEC 60320 C14 (для мод. PDUMH15HVNET) (B). Подключите другой конец входного шнура питания (C) к совместимом источнику питания переменного тока (например, ИБП, PDU или сетевой розетке). PDU должен быть оснащен защитой от перегрузок по току: модель PDUMH20HVNET должна оснащаться устройством защиты от перегрузок по току номиналом не более 20 А, а модель PDUMH15HVNET — устройством защиты от перегрузок по току номиналом не более 15 А.

Примечание. Источник питания переменного тока не должен находиться в общем контуре с большой электрической нагрузкой (такой как кондиционер или холодильник).

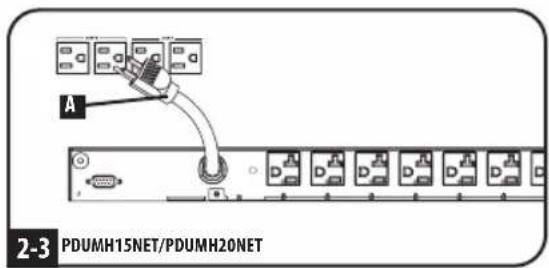

2-3 Подключение входного шнура питания (для мод. PDUMH15NET и PDUMH20NET): подключите

входной разъем A к совместимому источнику питания переменного тока (например, ИБП, PDU или сетевой розетке). PDU должен быть оснащен защитой от перегрузок по току: модель PDUMH15NET должна оснащаться устройством защитного отключения номиналом не более 15 А. Модель PDUMH20NET — устройством защитного отключения номиналом не более 20 А.

Установка (продолжение)

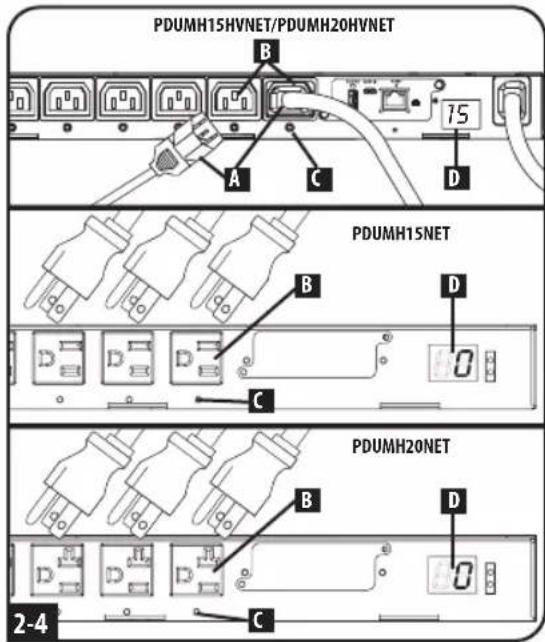

2-4 Подключение шнура питания оборудования:

вставьте разъемы IEC 60320 C14 (A) шнуров питания оборудования в выходные розетки IEC 60320 C13 (B) PDU (мод. PDUMH15HVNET и PDUMH20HVNET). Вставьте шнуры питания в выходные розетки типа NEMA 5-15R (B) (для мод. PDUMH15NET) или NEMA 5-15/20R (B) (для мод. PDUMH20NET). Свечение находящегося рядом с каждой выходной розеткой светодиодного индикатора C указывает на ее готовность к распределению электропитания переменного тока. Цифровой измеритель нагрузки D отображает суммарную нагрузку (в амперах), создаваемую подключенным оборудованием.

Включение PDU в сеть

Указания по настройке сети изложены в руководстве пользователя устройства WEBCARDLX (PN 93358E), поставляемом в комплекте с ним.

Функциональные возможности

Входной разъем питания переменного тока (мод. PDUMH15HVNET): входной разъем IEC 60320 C14 используется для подключения отсоединяемого шнура питания переменного тока.

Входной разъем питания переменного тока (мод. PDUMH20HVNET): входной разъем IEC 60320 C20 используется для подключения отсоединяемого шнура питания переменного тока.

Входной разъем питания переменного тока (мод. PDUMH15HVNET): отсоединяемый шнур имеет разъем типа IEC 60320 C13 (A) и разъем типа IEC 60320 C14 (B).

Входной разъем питания переменного тока (мод. PDUMH20HVNET): отсоединяемый шнур имеет разъем типа IEC 60320 C19 (A) и разъем типа IEC 60320 C20 (B).

Вход питания переменного тока (мод. PDUMH15NET): шнур жестко прикреплен к PDU и имеет разъем типа NEMA 5-15P.

Шнур питания переменного тока (мод. PDUMH20NET): шнур жестко прикреплен к PDU и имеет разъем типа NEMA L5-20P.

Переходник для входного разъема питания переменного тока (мод. PDUMH20HVNET): этот переходник преобразует входной шнур питания переменного тока в разъем NEMA L6-20P. Поставляемый в комплекте зажим для фиксации (на рисунке не показан) обеспечивает фиксацию соединения.

Переходник для входного разъема питания переменного тока (для мод. PDUMH20NET): этот переходник преобразует входные разъемы типа NEMA L5-20P во входные разъемы типа NEMA 5-20P.

Функциональные возможности (продолжение)

Выходные розетки NEMA 5-15R (для мод. PDUMH15NET): в штатном режиме работы эти выходные розетки распределяют мощность переменного тока между подключенными к ним элементами оборудования. Во время нахождения той или иной розетки под напряжением горит связанный с ней светодиодный индикатор.

Выходные розетки NEMA 5-15/20R (для мод. PDUMH20NET): в штатном режиме работы эти выходные розетки распределяют мощность переменного тока между подключенными к ним элементами оборудования. Во время нахождения той или иной розетки под напряжением горит связанный с ней светодиодный индикатор.

Выходные розетки IEC 60320 C13 (для мод. PDUMH15HVNET и PDUMH20HVNET): в штатном режиме работы эти выходные розетки распределяют мощность переменного тока между подключенными к ним элементами оборудования. Во время нахождения той или иной розетки под напряжением горит связанный с ней светодиодный индикатор.

Цифровой измеритель нагрузки (амперметр): суммарный электрический ток, потребляемый подключенным оборудованием, отображается на дисплее измерителя в амперах.

Удлиненные монтажные кронштейны: используйте эти кронштейны для горизонтального монтажа PDU в стандартную стойку или шкаф. Монтажная глубина может регулироваться путем крепления кронштейнов к другим точкам PDU.

Укороченные монтажные кронштейны: используйте эти кронштейны для вертикального монтажа PDU в стойку (OU), а также на стену или под прилавок.

Служебный порт: данный порт зарезервирован для настройки, осуществляемой только уполномоченным персоналом завода-изготовителя. Не подключайте к этому порту какое-либо оборудование.

Карта WEBCARDLX: обеспечивает возможность эксплуатации данного PDU в качестве управляемого сетевого устройства, доступного через платформу сетевого управления на основе SNMP, веб-браузер, протокол SSH или Telnet.

Техническая поддержка

Гарантийные обязательства

УСЛОВИЯ ОГРАНИЧЕННОЙ ГАРАНТИИ

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 2 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимными к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей Гарантин производится только при условии доставки или отправки вами бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по адресу: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Расходы по обратной транспортировке изделия оплачиваются Продацом. Перед возвратом любого оборудования для проведения ремонта ознакомьтесь с информацией на странице www.triplite.com/support.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытокв. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Идентификационные номера соответствия нормативным требованиям

В целях сертификации на соответствие нормативным требованиям и опознавания приобретенному вами изделию марки Tripp Lite присвоен уникальный серийный номер. Серийный номер располагается на заводской табличке вместе со всеми необходимыми отметками о приемке и прочей информацией. При запросе информации о соответствии данного изделия нормативным требованиям обязательно указывайте его серийный номер. Серийный номер не следует путать с наименованием марки изделия или номером его модели.

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
