PDUMH15HVNET - Regleta Tripp Lite - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato PDUMH15HVNET Tripp Lite en formato PDF.
| Tipo de producto | Regleta (PDU) conmutada para montaje en bastidor |
| Marca | Tripp Lite |
| Modelo | PDUMH15HVNET |
| Tensión de entrada | 208/230 V CA, 50/60 Hz |
| Corriente de entrada nominal | 15 A máximo |
| Tipo de entrada | IEC 60320 C14 (cable desmontable con conector C13) |
| Tomas de salida | IEC 60320 C13 (cantidad variable según el modelo, típicamente 8 a 12) |
| Pantalla digital | Amperímetro que indica la carga total en amperios |
| Gestión de red | A través de tarjeta WEBCARDLX integrada (SNMP, Web, SSH, Telnet) |
| Montaje | 1U horizontal, vertical (0U), mural, bajo mostrador, profundidad reducida |
| Material de la carcasa | Acero |
| Temperatura de funcionamiento | 0 °C a 50 °C |
| Garantía | 2 años |
| Peso | Aproximadamente 2-3 kg (no proporcionado, estimación) |
| Uso | Solo interior, entorno controlado |
| Instalación | Solo por un técnico calificado |
| Protección contra sobrecargas | Disyuntor de 15 A máximo en la entrada requerido |
| Funciones principales | Distribución de alimentación CA, conmutación de salidas vía red, visualización de carga |
| Mantenimiento | Ninguna pieza reparable por el usuario. Limpiar con un paño seco. |
| Piezas de repuesto | Contactar al soporte técnico de Tripp Lite (techsupport@tripplite.com) |
| Reparabilidad | No reparable por el usuario. Devolver al fabricante para reparación. |
Preguntas frecuentes - PDUMH15HVNET Tripp Lite
Preguntas de los usuarios sobre PDUMH15HVNET Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Regleta en formato PDF gratis! Encuentra tus instrucciones PDUMH15HVNET - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PDUMH15HVNET de la marca Tripp Lite.
MANUAL DE USUARIO PDUMH15HVNET Tripp Lite
Manual del Propietario
PDUMH15NET / PDUMH20NET
- Entrada y Salida de CA 120V, 60Hz
PDUMH15HVNET / PDUMH20HVNET
Instrucciones de Seguridad Importantes 10
Instalación 11
Características 14
Soporte Técnico 16
Garantía 16
English 1
Français 17
Русский 25
Deutsch 33
TrippLite.Eaton.com/support
Copyright © 2023 Tripp Lite. Todos los derechos reservados.
Instrucciones de Seguridad Importantes
CONSERVE ESTAS INSTRUCCIONES
Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación, operación y almacenamiento de este producto. La omisión en la observancia de estas instrucciones y advertencias puede afectar la garantía del producto.
PRECAUCION Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas capacidades físicas, sensoriales o mentales sean diferentes o estén reducidas, o carezcan de experiencia o conocimiento, a menos que dichas personas reciban una supervisión o capacitación para el funcionamiento del aparato por una persona responsable de su seguridad.
Los ninos deben de supervisarse para asegurar que no empleen el aparato como juguete.
Nunca utilize el aparato si el cable y la clavija están dañados; si no funciona correctamente o si se ha caído o dañado, llévelo a un centro de servicio autorizado para que lo examinen y lo reparen.
Si el cordon de alimentación es dañado, éste debe sustituirse por el fabricante, por su agente de servicio autorizado o por personal calificado con el fin de evitar un peligro.
- EI PDU proporciona la conveniencia de múltiples tomacorrientes, pero NO proporciona protección contra sobretensión o ruido en la línea para los equipos conectados.
- El PDU está diseñada solo para uso en interiores en un entorno controlado lejos de humedad excesiva, temperaturas extremas, contaminantes conductivos, polvo o luz del sol directa.
- Mantiene la temperatura ambiente interior entre 32^ y 122^ (0°C y 50°C).
- El PDU debe ser instalado solamente por un técnico calificado.
- No intente instalar el PDU en una superficie inestable o no segura.
- Instale de acuerdo con los reglamentos eléctricos locales. Asegúrese de usar para la instalación la protección adecuada contra sobrecorriente, de acuerdo con la especificación de la clavija o del equipo.
- Conecte el PDU a un tomacorriente que esté de acuerdo a los códigos locales de construcción y que esté correctamente protegido contra corrientes excesivas, cortocircuitos y fallas de conexión a tierra.
- Los tomacorrientes eléctricos que suministran energía al equipo deben instalarse próximos al equipo y ser fácilmente accesibles.
- No conecte El PDU a un toma corriente que no esté a tierra o cables de extensión o adaptadores que eliminen la conexión a tierra.
- Asegúrese de proporcionar un dispositivo local de desconexión, que sea fácilmente accesible, en cualquier modelo que esté instalado permanentemente sin una clavija.
- Nunca intente instalar equipos eléctricos durante una tormenta eléctrica.
- El equipo individual conectado al PDU no debe consumir más corriente que la de la especificación de cada tomacorriente individual del PDU.
- La carga total conectada al PDU no debe exceder la capacidad de carga máxima del PDU.
- No intente modificar el PDU, las clavijas de entrada o los cables de alimentación.
- No perfore ni intente abrir ninguna parte del gabinete del PDU. No tiene partes a las que el usuario pueda dar servicio.
- No intente usar el PDU si se daña cualquier parte.
- No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo pueda consecuentemente causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
Instalación
Instalación del PDU
El PDU soporta cinco configuraciones primarias de instalación: Rack de 1U, Rack 0U (vertical), en la Pared, Bajo el Mostrador y Profundidad Reducida
Nota: Sin importar la configuración, antes de la instalación, el usuario debe determinar la adecuación de los accesorios y procedimientos. El PDU y los accesorios incluidos están diseñados para tipos comunes de racks y gabinetes y pueden no ser apropiados para todas las aplicaciones. Las configuraciones de instalación exactas pueden variar. Están incluidos los tornillos para fijar los soportes para instalación al PDU. Use solamente los tornillos suministrados por el fabricante o su equivalente exacto (#6-32, cabeza plana de 3/16").

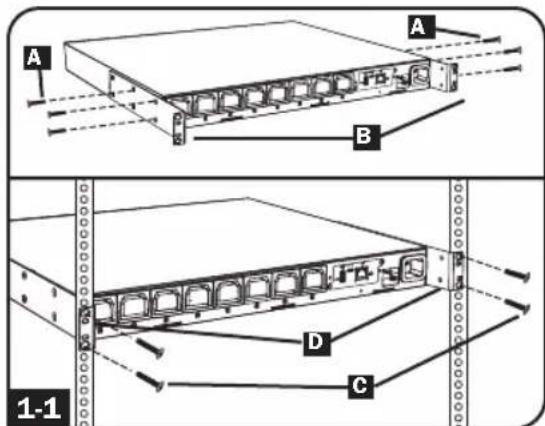

1-1 Instalación en Rack de 1U: Use 3 tornillos A para instalar cada uno de los 2 soportes grandes de instalación B al PDU como se muestra. Puede instalar el PDU en una posición empotrada adjuntando los soportes de instalación para que sobresalga de la parte frontal del PDU. Instale el PDU en el rack insertando 4 tornillos suministrados por el usuario C a través de los soportes de instalación D y en los orificios de instalación de los rieles del rack.

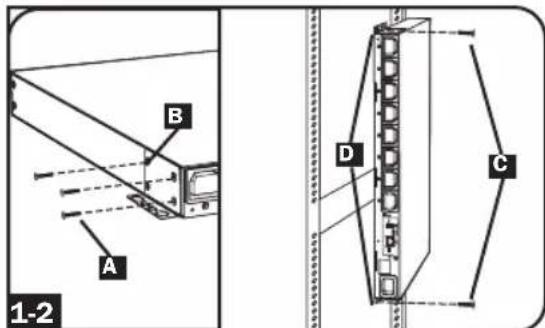

1-2 Instalación en OU de Rack: Use 3 tornillos A para fijar cada uno de los 2 soportes pequeños de instalación B al PDU como se muestra. Instale verticalmente el PDU insertando 2 o más tornillos suministrados por el usuario C a través de los soportes de instalación D y en los puntos de instalación en el rack o gabinete.

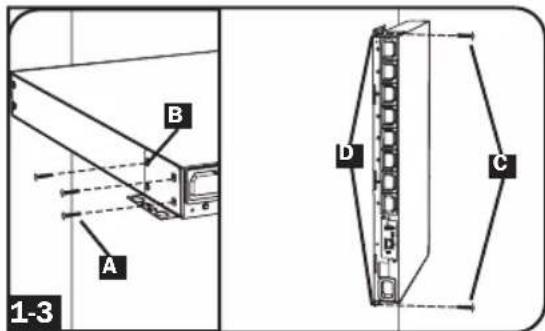

1-3 Instalación en la Pared: Use 3 tornillos A para fijar cada uno de los 2 soportes pequeños de instalación B al PDU como se muestra. Instale el PDU en la pared insertando 2 o más tornillos suministrados por el usuario C a través de los soportes de instalación D y en puntos seguros de instalación.
Instalación

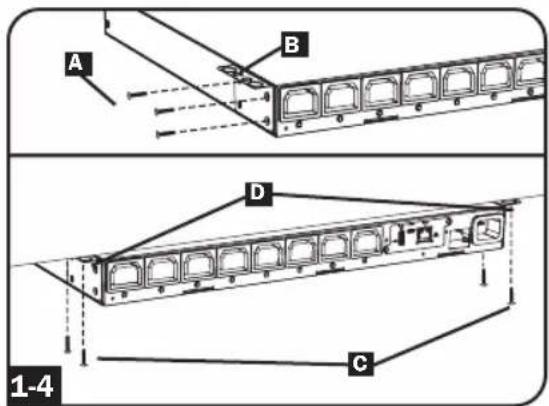

1-4 Instalación Bajo el Mostrador: Use 3 tornillos A para fijar cada uno de los 2 soportes pequeños de instalación B al PDU como se muestra. Instale el PDU bajo el mostrador insertando 2 o más tornillos suministrados por el usuario C a través de los soportes de instalación D y en puntos seguros de instalación.

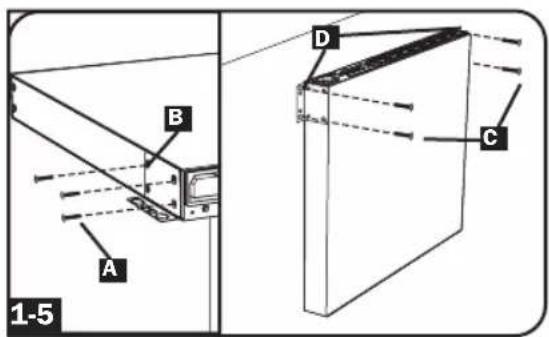

1-5 Instalación de Profundidad Reducida: Use 3 tornillos A para fijar cada uno de los 2 soportes pequeños de instalación B al PDU como se muestra. Instale el PDU en una superficie estable con los tomacorrientes viendo hacia arriba insertando 2 o más tornillos suministrados por el usuario C a través de los soportes de instalación D y en puntos seguros de instalación.
Conexión del PDU

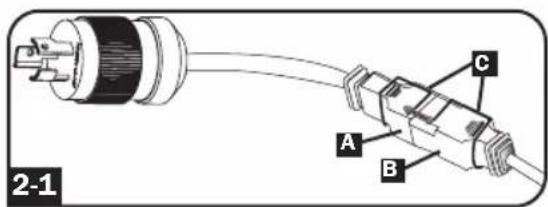

2-1 Conexión de Adaptador NEMA (Opcional - PDUMH20HVNET
Solamente): El PDUMH20HVNET incluye un adaptador de clavija que agrega una clavija NEMA L6-20P al cable de alimentación. Use este adaptador únicamente si conectará el PDUMH20HVNET a un tomacorrientes NEMA L6-20R. Insert el conector IEC 60320 C19 A del adaptador en el conector IEC 60320 C20 B del cable de alimentación. Asegure la conexión con el soporte de sujeción C usando los tornillos incluidos para sujetar las dos mitades del soporte alrededor de la conexión, como se muestra.
Precaución: Para evitar el riesgo de una descarga eléctrica, asegúres de que el conductor neutro (L2) haya sido identificado antes de conectar el PDU.
Instalación

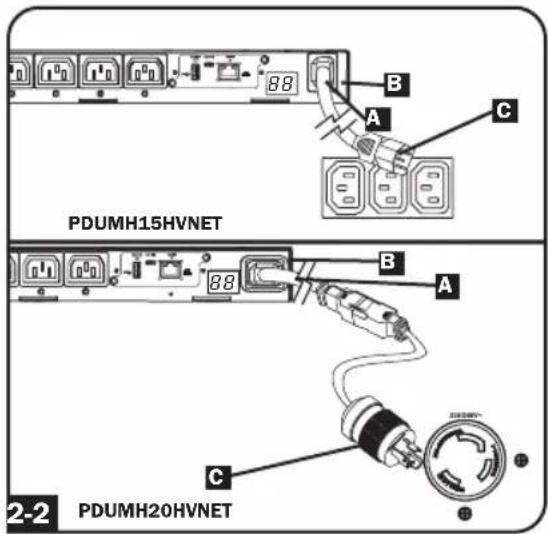

Conexión del Cable de Alimentación de Entrada (Modelos Selectos con Cables de Alimentación no Conectados Solamente):
Inserte el conector IEC 60320 C19 (PDUMH20HVNET) o IEC 60320 C13 (PDUMH15HVNET) A del cable de alimentación en la entrada IEC 60320 C20 (PDUMH20HVNET) o IEC 60320 C14 (PDUMH15HVNET) B del PDU. Conecte el otro extremo del cable de alimentación C a una fuente compatible de energía de CA como un sistema UPS, PDU o tomacorriente de la red pública. El PDU debe ser proveído con protección de sobrecorriente: El PDUMH20HVNET debe estar provisto con un dispositivo de protección de sobrecorriente de especificación de ramal de 20A máximo; El PDUMH15HVNET debe estar provisto con un dispositivo de protección de sobrecorriente con especificación de ramal de 15A máximo.
Nota: La fuente de energía de CA no debe compartir un circuito con una carga eléctrica pesada (como un aire acondicionado o refrigerador).
Conecte el Cable de Alimentación

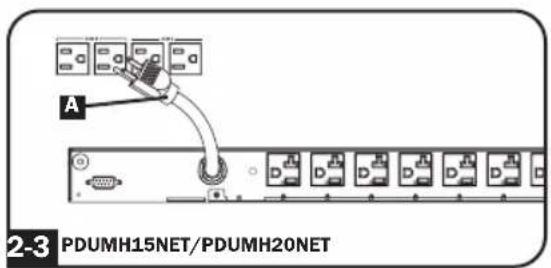

(PDUMH15NET y PDUMH20NET): Conecte la clavija de entrada a una fuente compatible de energía de CA, como un sistema UPS, PDU o tomacorriente de energía de la red pública. El PDU debe estar equipado con protección contra sobrecorriente; PDUMH15NET con un dispositivo de protección especificado para 15A máximo por ramal. PDUMH20NET con un dispositivo de protección especificado para 20A máximo por ramal.
Conexión de Cable de Alimentación del

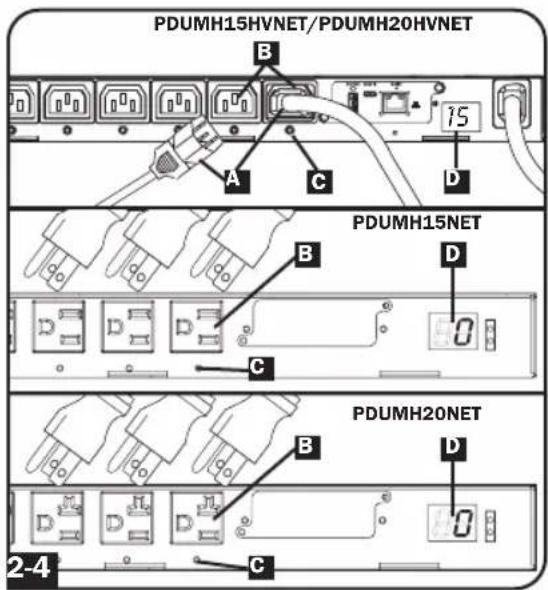

Equipo: Inserte los conectores IEC 60320 C14 A de los cables de alimentación de los equipos en los tomacorrientes IEC 60320 C13 B del PDU (PDUMH15HVNET y PDUMH20HVNET). Inserte los cables de alimentación en los tomacorrientes NEMA 5-15R B (PDUMH15NET) o tomacorrientes NEMA 5-15/20R B (PDUMH20NET). El LED C junto a cada tomacorrientes se enciende cuando el tomacorriente está listo para distribuir energía viva de CA. El medidor digital de carga D mostrará la carga total del equipo conectado en amperes.
Conexión a Red del PDU
Para obtener instrucciones de configuración de red, consulte el manual del usuario de la tarjeta WEBCARDLX (PN 93358E) incluido con este producto.
Características
Entrada de Energía de CA (Modelo PDUMH15HVNET): La entrada IEC 60320 C14 se conecta al Cable de Alimentación de Entrada de CA desprendible.
Entrada de Energía de CA (Modelo PDUMH20HVNET): La entrada IEC 60320 C20 se conecta al Cable de Alimentación de Entrada de CA desprendible.
Cable de Alimentación de CA (Modelo PDUMH15HVNET): El cable desprendible tiene un conector IEC 60320 C13 A y un conector IEC 60320 C14 B.
Cable de Alimentación de CA (Modelo PDUMH20HVNET): El cable desprendible tiene un conector IEC 60320 C19 A y un conector IEC 60320 C20 B.
Cable de Alimentación de CA (Modelo PDUMH15NET): El cable está conectado de forma permanente al PDU y tiene una clavija NEMA 5-15P.
Cable de Alimentación de CA (Modelo PDUMH20NET): El cable está conectado de forma permanente al PDU y tiene una clavija NEMA L5-20P.
Adaptador de Entrada de CA (Modelo PDUMH20HVNET): El adaptador convierte el Cable de Alimentación de Entrada de CA a una clavija NEMA L6-20P. El soporte de sujeción incluido (no se muestra) asegura la conexión.
Adaptador de Entrada de CA (Modelo PDUMH20NET): El adaptador convierte las clavijas de entrada NEMA L5-20P a clavijas de entrada NEMA 5-20P.
Tomacorrientes NEMA 5-15R (PDUMH15NET): Durante la operación normal, los tomacorrientes distribuyen energía de CA al equipo conectado. Cuando un tomacorrientes está encendido, el LED asociado se ilumina.
Características
Tomacorrientes NEMA 5-15/20R (PDUMH20NET): Durante la operación normal, los tomacorrientes distribuyen energía de CA al equipo conectado. Cuando un tomacorrientes está encendido, el LED asociado se ilumina.
Tomacorrientes IEC 60320 C13 (PDUMH15HVNET y PDUMH20HVNET): Durante la operación normal, los tomacorrientes distribuyen energía de CA al equipo conectado. Cuando un tomacorrientes está encendido, el LED asociado se ilumina.
Medidor Digital de Carga (Amperímetro): La corriente eléctrica total tomada por los equipos conectados se muestra en el medidor en amperes.
Manguito de Clavija C14 (Opcional): Use los manguitos plásticos C14 incluidos para asegurar las clavijas a los tomacorrientes. Acople el manguito a la clavija asegurándose que las pestañas de tiro permanezcan fuera de la clavija y que la sujeción sea segura. Para desenchufar correctamente el equipo, use las pestañas de tiro para retirar la clavija y el manguito del tomacorriente.
Soportes de Instalación Grandes: Use estos soportes para instalar horizontalmente el PDU en un rack o gabinete estándar. La profundidad de instalación puede ajustarse fijando los soportes a diferentes posiciones en el PDU.
Soportes de Instalación Pequeños: Use estos soportes para instalar el PDU en una configuración de rack de OU, pared o bajo el mostrador.
Puerto de Fábrica: El puerto está reservado para la configuración solo por parte de personal autorizado de fábrica. No conecte nada en el puerto.
WEBCARDLX: Le permite operar este PDU como un dispositivo de red, accesible a través de la plataforma de administración de red SNMP, navegador de Internet, SSH o Telnet.
Soporte Técnico
El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 2 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía sólo puede obtenerse enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 EE UU. El vendedor reembolsará los cargos de embarque. Antes de devolver cualquier equipo para reparación, visite www.triplite.com/support.
ESTA GARANTÍA NO APLICA AL DESGASTE NORMAL O A DAÑOS RESULTANTES DE ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS DE LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).
ADVERTENCIA: Antes de usarlo, cada usuario debe debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.
Números de Identificación de Conformidad Regulatoria
Para el propósito de certificaciones e identificación de conformidad con las normas, su producto Tripp Lite ha recibido un número de serie exclusivo. El número de serie puede encontrarse en la etiqueta de placa de identificación, junto con todas las marcas e información requeridas de aprobación. Al solicitar información de conformidad para este producto, refiera siempre el número de serie. El número de serie no debe confundirse con el nombre de la marca o el número de modelo del producto.
Información de Cumplimiento con WEEE por los Clientes y Recicladores de Tripp Lite (Unión Europea)
Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:
- Enviar el equipo viejo a reciclado en una base de uno por uno, equivalente por equivalente (esto varía de un país a otro)
- Regrese el equipo nuevo para reciclado una vez que finalmente sea un desecho
Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso.
TrippLite.Eaton.com/support
