Importants avertissements de sécurité ! CONSERVEZ CES INSTRUCTION. Connexion du module d’un SUPDM au module d’alimentation de l’UPS

du module d’alimentation et ou les contacts

du SUPDM sont protégés par un boîtier ou un couvercle, le dévisser et le retirer pour exposer les contacts. Consulter votre manuel de propriétaire d’UPS pour savoir l’emplacement exact des contacts de votre module d’alimentation et du SUPDM.

Aligner les contacts

du SUPDM et du module d’alimentation.

Fixer le SUPDM au module d’alimentation avec les vis

(fournie). Consulter votre manuel de propriétaire d’UPS pour des directives d’installation détaillées.

Connecter le SUPDM au courant de secteur, soit en le branchant dans une prise murale CA ou en établissant un raccordement fixe à une source d’alimentation CA appropriée selon le cas.

Connecter votre équipement à l’UPS soit en le branchant ou en établissant un raccordement fixe au SUPDM. ATTENTION : Seul un électricien qualifié peut établir un raccordement fixe. Consulter votre manuel de propriétaire d’UPS pour des directives spécifiques de connexion/raccordement fixe, ou communiquer avec Tripp Lite pour de l’aide au +1.773.869.1234. Ce manuel contient d’importantes instructions et avertissements qui doivent être respectés pendant l’installation et le fonctionnement de tous les modules de distribution d’alimentation SUPDM. Utilisez ce manuel en conjonction avec le manuel du propriétaire pour votre système UPS SmartOnline sur bâti/tour. Suivez tous les avertissements de sécurité, y compris les suivants :

La connexion SUPDM doit être effectuée par un personnel de service qualifié.

Le module d’alimentation du système UPS doivent être mis hors circuit et entièrement débranchés de l’alimentation de service, du ou des modules de piles externes et de l’équipement relié avant que le SUPDM ne soit branché.

• Il n’existe aucune pièce réparable par l’utilisateur. Ne pas modifier le boîtier ou y percer des trous. L’installation et l’entretien doivent être confiés uniquement à du personnel d’entretien qualifié.

• Cet appareil est conçu pour être installé à l’intérieur, dans un endroit relativement exempt de contaminants conducteurs où la température est régulée.

• Il est déconseillé d’utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l’équipement de survie ou altérer notablement sa sécurité ou son effi cacité. Ne pas utiliser cet équipement en présence d’un mélange anesthétique infl ammable avec de l’air, de l’oxygène ou de l’oxyde nitreux. Ne pas utiliser cet équipement dans des endroits où l’air est enrichi d’oxygène ou à moins de 0,3 m (1 pi) d’un endroit où l’air enrichi d’oxygène est intentionnellement ventilé. Installation de la source d’alimentation CA principale

• Installer conformément aux normes du Code national de l’électricité.

• S’assurer d’utiliser des fils de calibre adéquat : 6 AWG/6 mm

avec une valeur nominale minimum de 60 C et une protection contre les surintensités pour l’installation, conformément aux valeurs nominales de la fiche et de l’équipement.

• La protection contre les surintensités sera assurée dans les applications finales qui ont été installées en accord avec les réglementations de câblage locales et nationales.

• Aux États-Unis et au Canada, la valeur nominale de la fiche doit être 125 % de la valeur du courant nominale de l’équipement. Il est à noter que si la valeur nominale de l’équipement est de 50 A, alors 50 x 125 % = une fiche de 62,5 A est requise.

• MISE EN GARDE : Pour réduire les risques d’incendie, raccorder uniquement à un circuit fourni avec une protection contre les surcharges du circuit de dérivation maximum de 50 A conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l’électricité, partie I, C22.1.

• L’installation du bâtiment doit fournir une protection de secours contre les courts-circuits.

S’assurer de fournir un dispositif de déconnexion local pour tous les modèles qui sont installés en permanence sans fiche facilement accessible.

• Pour l’équipement électrique, la prise de courant qui alimente l’équipement doit être installée à proximité de l’équipement et être facilement accessible.

• S’assurer d’utiliser un conduit pour câble installé en permanence pour satisfaire aux codes nationaux locaux le cas échéant.

• La charge totale connectée à la PDU ne doit pas excéder la charge nominale maximum pour la PDU.

• Utiliser un raccord de goupille de calibre adéquat pour câbles souples pour fournir une réduction de tension.

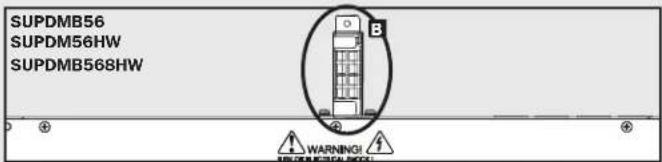

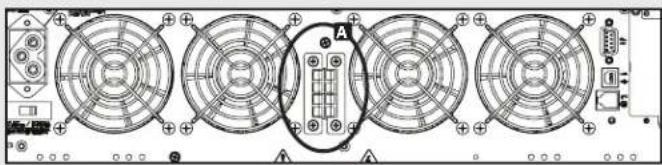

• Utiliser des raccords de conduit/goupille pour les connexions permanentes conformément aux réglementations locales/nationales. Mises en Garde Haute tension Contacts Module Alimentation/Batterie (votre modèle peut être différent) Contacts PDM detachable (votre modèle peut être différent) MISE EN GARDE ! Haute tension ! Risque de choc électrique ! Dû à la présence de haute tension de batteries même sans CA présent, ces contacts

sont vivants! Ces contacts ne doivent pas toucher de surface! MISE EN GARDE ! Haute tension ! Risque de choc électrique ! SI CA présent et commutateur de dérivation sur “Bypass”, ces contacts

sont vivants. Ces contacts ne doivent pas toicherde surface !
