| Caractéristiques | Détails |
|---|---|
| Type de produit | Barre de son |
| Puissance de sortie | 100 W |
| Connectivité | Bluetooth, HDMI, Optical, AUX |
| Dimensions | 90 x 8 x 9 cm |
| Poids | 3,5 kg |
| Nombre de haut-parleurs | 2 haut-parleurs intégrés |
| Modes audio | Stéréo, Surround |
| Utilisation | Compatible avec téléviseurs, systèmes audio, et appareils Bluetooth |
| Entretien | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Sécurité | Ne pas exposer à l'humidité, utiliser uniquement avec l'alimentation fournie |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - DSB 950 GRUNDIG
Questions des utilisateurs sur DSB 950 GRUNDIG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Barre de son au format PDF gratuitement ! Retrouvez votre notice DSB 950 - GRUNDIG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DSB 950 de la marque GRUNDIG.
MODE D'EMPLOI DSB 950 GRUNDIG

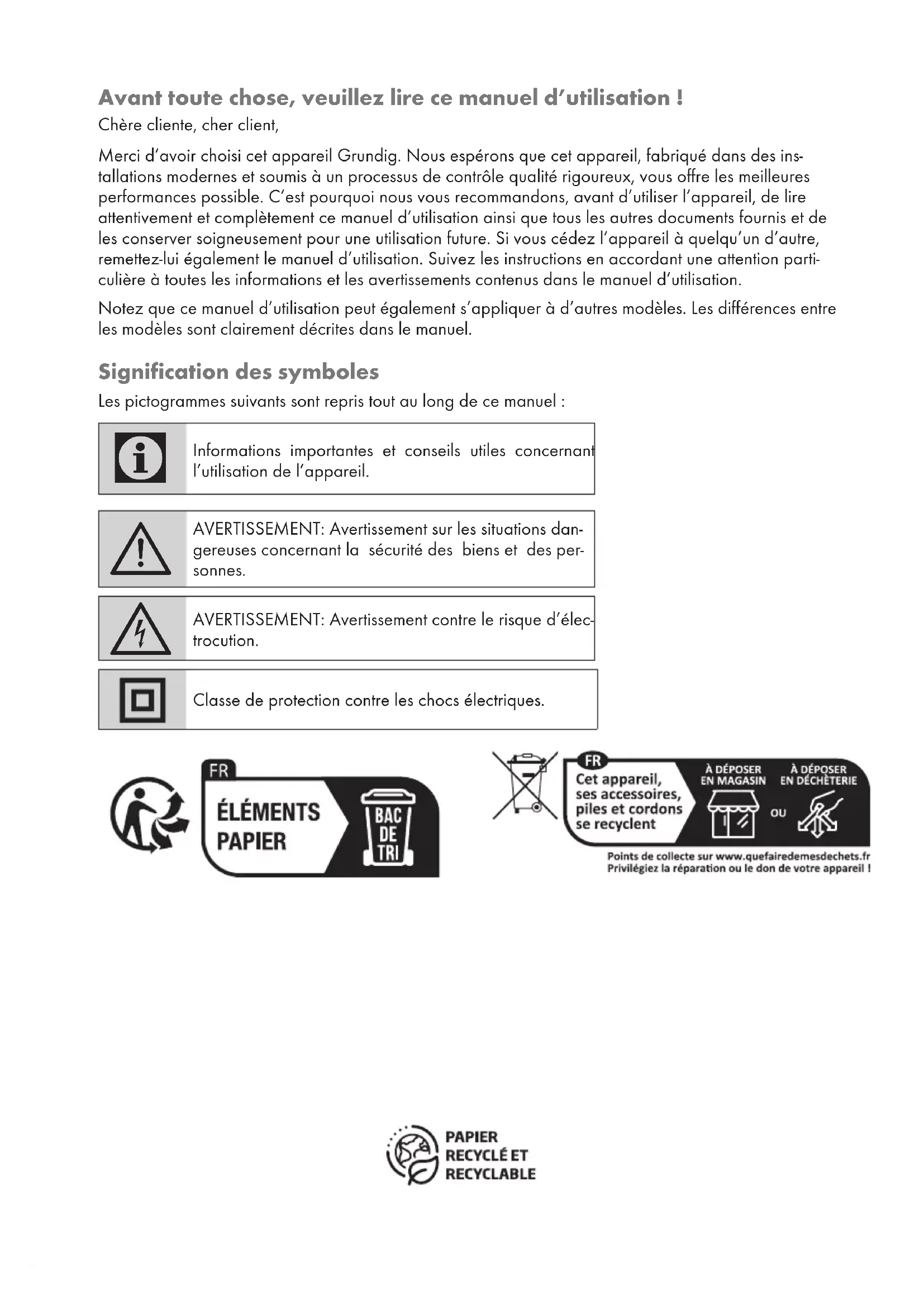

Avant toute chose, veuillez lire ce manuel d'utilisation !
Chère cliente, cher client,
Merci d'avoir choisi cet appareil Grundig. Nous espérons que cet appareil, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possible. C'est pourquoi nous vous recommandons, avant d'utiliser l'appareil, de lire attentivement et complètement ce manuel d'utilisation ainsi que tous les autres documents fournis et de les conserver soigneusement pour une utilisation future. Si vous cédez l'appareil à quelqu'un d'autre, remettez-lui également le manuel d'utilisation. Suivez les instructions en accordant une attention particulière à toutes les informations et les avertissements contenus dans le manuel d'utilisation.
Notez que ce manuel d'utilisation peut également s'appliquer à d'autres modèles. Les différences entre les modèles sont clairement décrites dans le manuel.
Signification des symboles
Les pictogrammes suivants sont repris tout au long de ce manuel :
Informations importantes et conseils utiles concernant l'utilisation de l'appareil.
AVERTISSEMENT: Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.
AVERTISSEMENT: Avertissement contre le risque d'électrocution.
Classe de protection contre les chocs électriques.
FR
ÉLÉMENTS PAPIER
FR
Cet appareil, ses accessoires, piles et cordons se recyclent
À DÉPOSER EN MAGASIN
À DÉPOSER EN DÉCHÈTERIE
OU
Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
Veuillez lire les instructions suivantes avant l'installation de l'appareil :
La barre de son est conçu pour la lecture audio. Tout autre usage est formellement interdit.
Si vous souhaitez installer la barre de son sur une étagère murale, dans un placard, ou sur tout autre support, veillez à ce que le cadre choisi soit suffisamment aéré. Laissez un espace minimum de 10 cm tout autour et au-dessus du Soundbar.
- Ne recouvrez pas la barre de son avec des journaux, des nappes de table, des rideaux, etc.
En installant la barre de son, tenez compte du fait que la surface des meubles peut présenter des finitions variées ou des matières synthétiques contenant parfois des substances chimiques. Ces substances peuvent attaquer entre autres composants ceux de l'unité centrale de votre appareil. Elles peuvent laisser sur la surface de votre meuble des résidus qu'il sera difficile, voire impossible, d'enlever.
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(es) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager de doivent pas être effectués par des enfants sans surveillance.
Si la barre de son est soumis à de fortes variations de température, par exemple lors de son transport d'un endroit froid vers un endroit chaud, patientez au moins deux heures avant de l'utiliser.
La barre de son est conçu pour être utilisé dans des pièces sèches. Toutefois, si vous décidez de l'utiliser à l'extérieur, assurez-vous de le mettre à l'abri de l'humidité (éclaboussures ou gouttes d'eau).
- Utilisez l'appareil uniquement sous une température modérée.
- Ne placez pas la barre de son près d'un radiateur ou en contact direct avec les rayons du soleil ; cela peut affecter le système de refroidissement de l'appareil.
■ Ne placez aucun récipient contenant du liquide (ex. : un vase) sur la barre de son.
N'exposez la barre de son à aucune source d'inflammation (ex. : une bougie).
N'utilisez pas de détergents, ceux-ci risqueraient d'endommager le boîtier. Nettoyez l'appareil avec un tissu propre et sec.
N'exposez pas la batterie à une chaleur extrême, comme par exemple la lumière du soleil, les radiateurs, le feu, etc.
La télécommande contient une pile bouton. Veuillez toujours garder la télécommande et la pile bouton hors de la portée des enfants.
L'absorption accidentelle d'une pile bouton peut causer des brûlures, voire conduire à la mort en moins de deux heures. Si cela se produit, consultez immédiatement un médecin. - Gardez les piles neuves et usagées hors de la portée des enfants. Si le compartiment à piles ne peut être fermé en toute sécurité, n'utilisez plus l'appareil et maintenez-le hors de portée des enfants.
Retirez la pile si elle est usée ou si vous n'allez pas utiliser l'appareil avant longtemps. Le fabricant décline toute responsabilité en cas de dommage provoqué par une fuite de piles.
Les piles, même celles ne contenant pas de métaux lourds, ne doivent pas être jetées comme des déchets ménagers. Les piles usagées doivent être déposées dans un container de collecte de piles usagées. Vous trouverez ces containers au sein de structures publiques ou privées récupérant les déchets.
■ Vous ne devez jamais ouvrir la barre de son. En cas de dommage causé par une mauvaise manipulation de l'appareil, toute demande de garantie sera rejetée.
L'orage constitue un danger potentiel pour tout appareil électrique. Même éteint, la barre de son peut être frappé par la foudre et s'en trouver endommagé. En cas d'orage, débranchez toujours votre appareil.
Remarques :
■ Ne branchez aucun équipement à votre appareil lorsqu'il est en marche. Éteignez également les autres équipements avant de les brancher à votre appareil !
■ Ne branchez pas votre appareil à une prise électrique avant que tous les équipements externes soient connectés !
Assurez-vous que la prise électrique est facilement accessible !
Avertissement d'exposition aux RF
Cet appareil doit être installé et utilisé conformément au manuel qui l'accompagne. Il comporte une antenne intégrée, et ne doit pas être placé au même endroit ou fonctionner conjointement avec une autre antenne ou un autre émetteur.
APERÇU
Voir l'image à la page 3.
Panneau avant ÉCRAN D'AFFICHAGE TÉLÉCAPTEUR
Panneau arrière
HDMI
ENTRÉE AUX
ENTRÉE AUDIO NUMÉRIQUE OPTIQUE
Panneau latéral
Active et désactive le mode
Veille de l'appareil.
Bascule entre les sources de lecture
Port USB pour la lecture et mise à jour du logiciel
Réduit le volume
Augmente le volume
LINE IN
Sélectionne le périphérique source connecté à la prise« LINE IN ».
Fonctions de commandes à distance
Active et désactive le mode Veille de l'appareil.
Augmente le volume
Sélectionne la piste précédente.
Démarre le mode de lecture et bascule entre lecture/pause.
Réduit le volume
ARC
Canal retour audio
MUTE
Active et désactive le son des hauts-parleurs du Soundbar.
SOURCE
Appuyez brièvement sur la touche pour sélectionner le dispositif source « Bluetooth », « USB », « LINE IN », « OPTICAL IN », « AUX IN », ou « ARC ».
Sélectionne la piste suivante.
REP
Répète la dernière chanson lue.
STOP
Arrête la musique en cours de lecture.
Préparation
Activez la pile de la télécommande
1 Retirez le film de protection du boîtier de la pile.
- La télécommande est maintenant opérationnelle.
Changez les piles de la télécommande (TYPE AAA)
Remarque :
Si votre appareil ne réagit plus aux commandes de la télécommande, il se peut que la pile soit usée. Vous devez impérativement retirer les piles lorsqu'elles sont usées. Le fabricant décline toute responsabilité en cas de dommage provoqué par une fuite de piles.
Attention :
■ Le remplacement incorrect de la pile risque de provoquer une explosion. Remplacez-la uniquement avec le même type de pile ou l'équivalent.
1 Tenez la télécommande, en orientant son côté arrière face à vous.
2 Poussez le cliquet du porte-pile vers la droite et retirez le porte-pile.
3 Retirez la pile usée et insérez une pile neuve dans le porte-pile, avec le pôle positif vers le haut.
4 Poussez le porte-pile dans la télécommande jusqu'à ce que vous entendez un clic.
Connexion
Connexion du Soundbar à la TV LCD
1 Branchez un cordon audio standard sur les pistes « AUX INPUT » du Soundbar.
- Pendant cette phase, tenez bien compte des chaînes de gauche et de celles de droite (blanc = chaîne de gauche, rouge = chaîne de droite).
2 Connectez le guide audio aux prises de sortie audio de votre TV LCD.
Branchement d'un périphérique externe
Un périphérique externe, à l'instar du lecteur MP3, peut être connecté à la prise « AUX IN ».
1 Branchez un cordon audio standard à la prise « AUX IN » du Soundbar.
2 Connectez le câble adaptateur au périphérique externe.
Remarque :
La TV LCD peut également être connectée via la prise « AUX IN » si elle ne dispose pas de prises de sortie audio. Dans ce cas, veuillez utiliser une prise pour écouteurs.
Branchement du câble secteur
Vérifiez que le voltage secteur indiqué sur la plaque signalétique (apposée sur la face arrière de l'appareil) correspond au voltage de votre installation électrique. Si ce n'est pas le cas, veuillez contacter votre revendeur spécialisé.
1 Branchez le câble secteur à la prise (100 - 240V\~ 50/60Hz).
Attention :
La barre de son est relié au secteur par le cordon d'alimentation. Si vous souhaitez déconnecter complètement la barre de son de la source d'alimentation, vous devez débrancher la fiche secteur.
■ Assurez-vous que le câble secteur est facilement accessible pendant le fonctionnement de l'appareil et veillez à ce qu'aucun objet n'obstrue les entrées et sorties de l'appareil.
Afin de prévenir les accidents, le périphérique de son doit être solidement fixé au mur conformément aux instructions d'installation ci-dessous.
Attention :
■ La surface doit être solide et capable de supporter la charge.
■ Utilisez des supports adaptés au poids de l'appareil
Pour des structures murales creuses ou en bois, utilisez des fiches et vis adéquates. Demandez conseil à votre revendeur spécialiste.
Avertissement :
Pour éviter tout accident, l'appareil doit être fixé au mur en toute sécurité, conformément aux instructions d'installation.
Remarque :
Pour une utilisation professionnelle (dans un bar par exemple), la barre de son DSB 950, GSB 910 doit être installé par un électricien qualifié, conformément à la réglementation en vigueur en matière de construction, selon la norme VDE 0100.

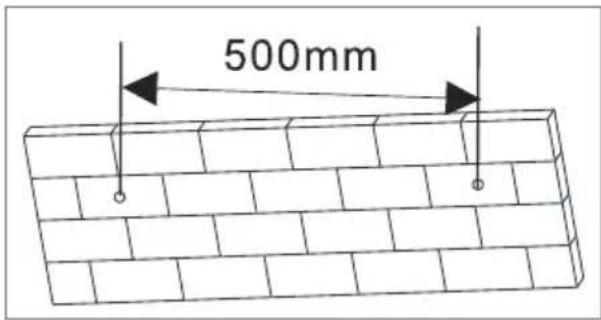

1 Percez deux trous (environ 6 mm de diamètre) sur le mur et créez une distance de 500 mm entre les trous de forage de la base sonore (Diagramme 1).


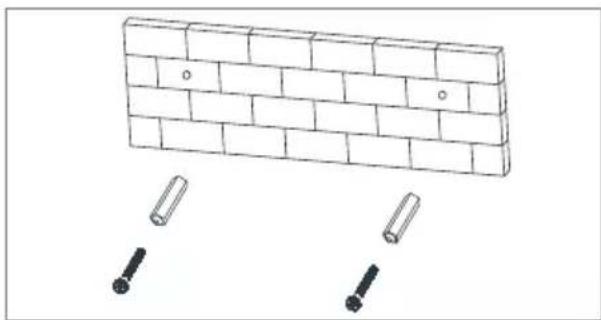

2 Insérez les deux bouchons puis les deux vis fournis dans les deux trous percés et serrez (Diagramme 2).

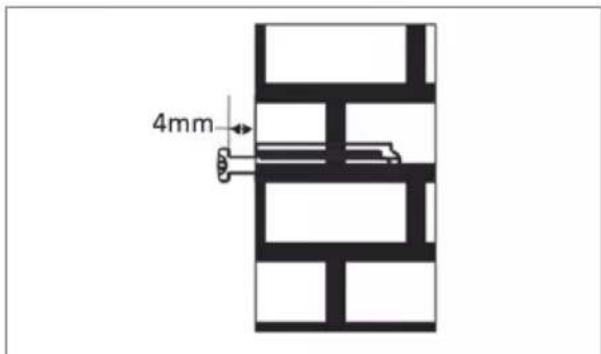

3 Veuillez laisser un espace de 4 mm entre les têtes de vis et le mur (Diagramme 3).


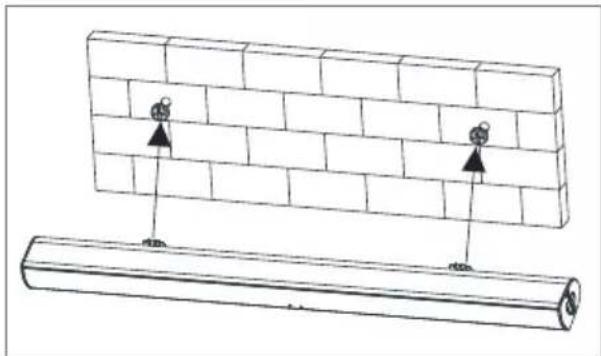

4 Utiliser la barre son assemblée pour l'accrocher sur les vis de fixation sur le mur (Diagramme 4).

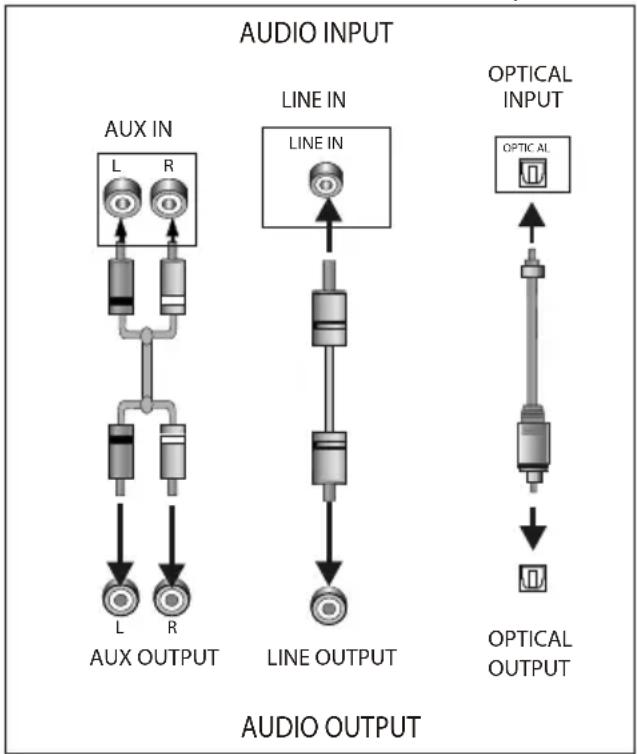

Cette base sonore comporte deux groupes supplémentaires de bornes d'entrée audio. Vous pouvez entrer les signaux audio stéréo analogiques à partir de périphériques supplémentaires tels que le VCD, le CD, le magnétoscope, le lecteur DVD, etc.
Utilisez le câble son pour connecter les bornes de sortie audio du lecteur VCD, CD, VCR, DVD aux bornes d'entrée stéréo AUX IN / LINE IN de la base sonore.
Sa source de signal correspondante est AUX IN / LINE IN qui peut être disponible en appuyant sur [SOURCE] sur la télécommande.
Entrée optique
Connexion du Soundbar à la TV LCD (signal numérique)
1 Branchez un câble optique standard à la prise « OPTIQUE » du Soundbar.
2 Branchez le câble optique à la prise de sortie sonore de la TV LCD (signal optique, PCM).
Remarque :
■ La sortie audio de la TV doit être réglée au PCM.
Connexion du Soundbar à la TV LCD (signal analogique)
1 Connectez le câble audio standard à la prise « R - AUX IN - L » (« Droite - AUX IN - Gauche » gauche et droite de la chaîne du Soundbar (blanc = chaîne de gauche, rouge = chaîne de droite).
2 Connectez le câble audio à la prise de sortie de votre TV LCD.
Remarque :
■ Sélectionnez la sortie audio analogique adéquate sur la TV.
ARC (CANAL DE RETOUR AUDIO)
L'ARC joue le rôle de canal de retour audio. Il est utilisé dans la sortie audio numérique du téléviseur LCD afin d'obtenir une qualité sonore synchrone optimale.
Utilisez le câble HDMI pour connecter le port d'entrée HDMI-ARC de cette base sonore au port de sortie ARC du téléviseur à cristaux liquides.
Mode Bluetooth
Bluetooth®
Votre appareil peut être apparié à tous les appa-reils modernes
équipés d'un Bluetooth à l'instar des smartphones, ordinateurs portables et tablettes PC.
1 Appuyez sur le bouton de la mise en veille « ⏻ » pour activer la base sonore.
2 Appuyez sur le bouton source « » pour passer au mode Bluetooth correspondant.
- L'icône du Bluetooth clignote rapidement à l'écran d'affichage.
3 La base sonore est en mode de recherche du signal Bluetooth.
4 Utilisez votre smartphone pour chercher le signal Bluetooth de la base sonore.

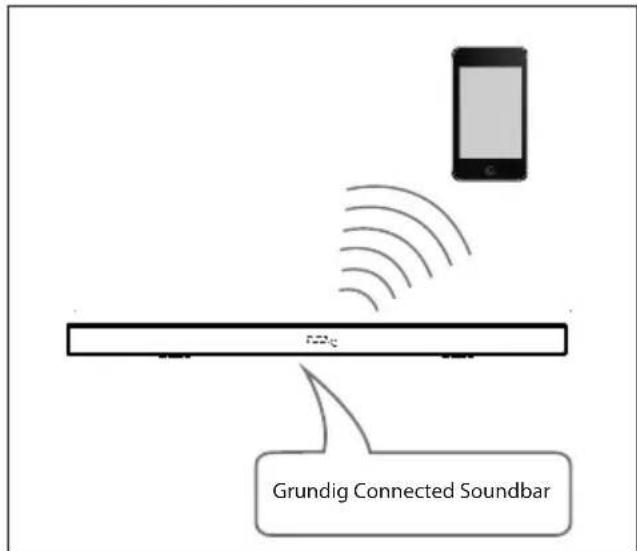

5 Choisissez « Grundig Connected Soundbar » sur la liste.
6 La base sonore se synchronise pour lire des chansons sur votre téléphone portable tandis
que le Bluetooth restera allumé à l'écran d'affichage signifiant qu'il est correctement connecté.
7 Désactivez le Bluetooth sur le smartphone pour désactiver la connexion Bluetooth.
Remarque :
■ Portée de connexion Bluetooth à 10 mètres.
■ Le mode « Grundig Connected Soundbar » de votre appareil n'a pas été désactivé.
■ En mode Bluetooth, « ▶II », « ▶I », « »,« + », « — » etc. sont aussi activés.
1 Insérez les piles dans la télécommande.
2 Pointez la télécommande vers le capteur de télécommande du panneau avant.
3 La base sonore est en mode de recherche du signal Bluetooth.
4 La télécommande fonctionne à une distance d'environ 8 mètres du capteur et dans un angle d'environ 30 degrés des côtés gauche et droit.
Installation de la pile

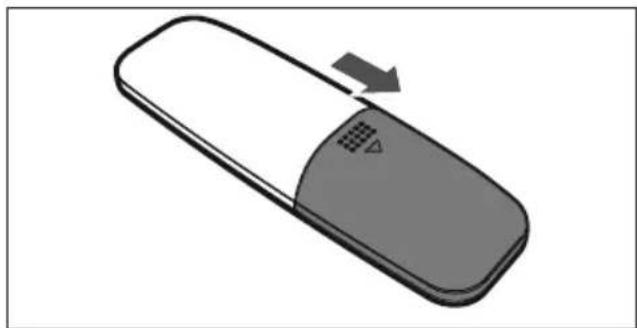

1 Retirez le couvercle du boîtier des piles à l'arrière de la télécommande.

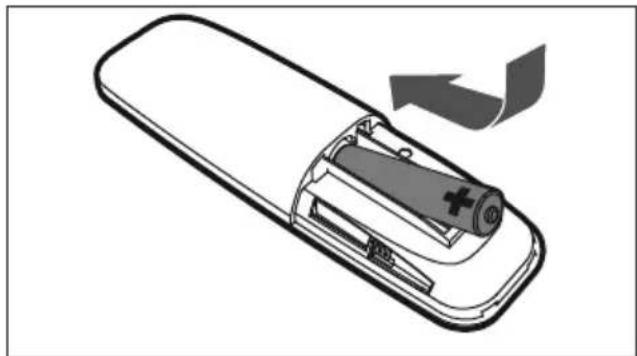

2 Mettez une pile de type AAA / 1,5 V dans le boîtier à piles en vous assurant que la pile a été insérée dans le respect de la polarité correspondant aux symboles + et - tel qu'indiqué à l'intérieur du boîtier à pile.

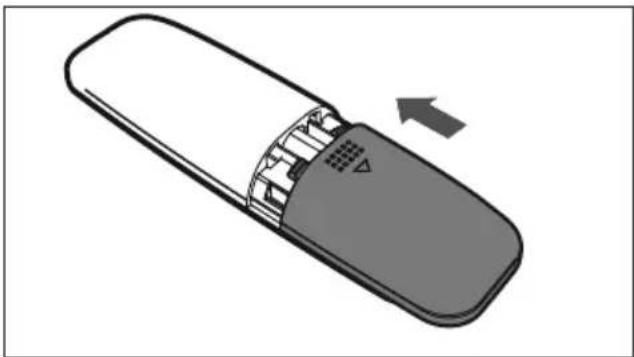

3 Remettez le couvercle.
■ Retirez les piles si vous ne comptez pas utiliser la télécommande avant longtemps.
■ Les piles faibles peuvent couler et endommager sérieusement la télécommande.
■ Les piles ne doivent pas être exposées à une source de chaleur excessive comme les rayons de soleil, le feu ou toute autre chose du même ordre.
■ Respectez l'environnement et mettez les piles usées au rebut conformément aux réglementations en vigueur dans votre pays.
Informations techniques
Cet appareil est dénué de tout parasite conformément aux directives de l'UE en vigueur. Ce produit est conforme aux directives européennes 2014/53/EU, 2009/125/EC et 2011/65/EU.
La déclaration de conformité CE de votre appareil est disponible au format PDF sur la page d'accueil du site Web de Grundig ou à l'adresse www.grundig.com/downloads/doc.
Alimentation en courant :
100 - 240 V\~ 50/60Hz
Puissance absorbée max. :
Puissance absorbée : 20 W, en mode veille : ≤ 0,5 W
Puissance de sortie :
DIN 45324, 10 % THD 2 x 20 W
Réponse en fréquence :
20 Hz - 20 kHz
Fréquence BT : 2 402 - 2 480 MHz
Puissance de sortie totale de BT : 7,2 dBm
S/N ratio :
≥ 70 dB
Séparation :
≥ 45 dB
Dimensions et poids :
L×H×P 88×6,2×8 cm
Poids approximatif : 1,88 kg
Tout droit de modifications techniques et conceptuelles réservé !
Conformité avec la Directive DEEE et Mise au rebut des appareils usa-
gés :
Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).
Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et électro-
niques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés. L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.
Conformité avec la directive RoHS
L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.
Informations concernant l'emballage
Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protec-
tion de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par l'autorité locale.
