KÄYTTÖOHJE DSB 950 GRUNDIG

Lue ensin tämä käyttöopas!

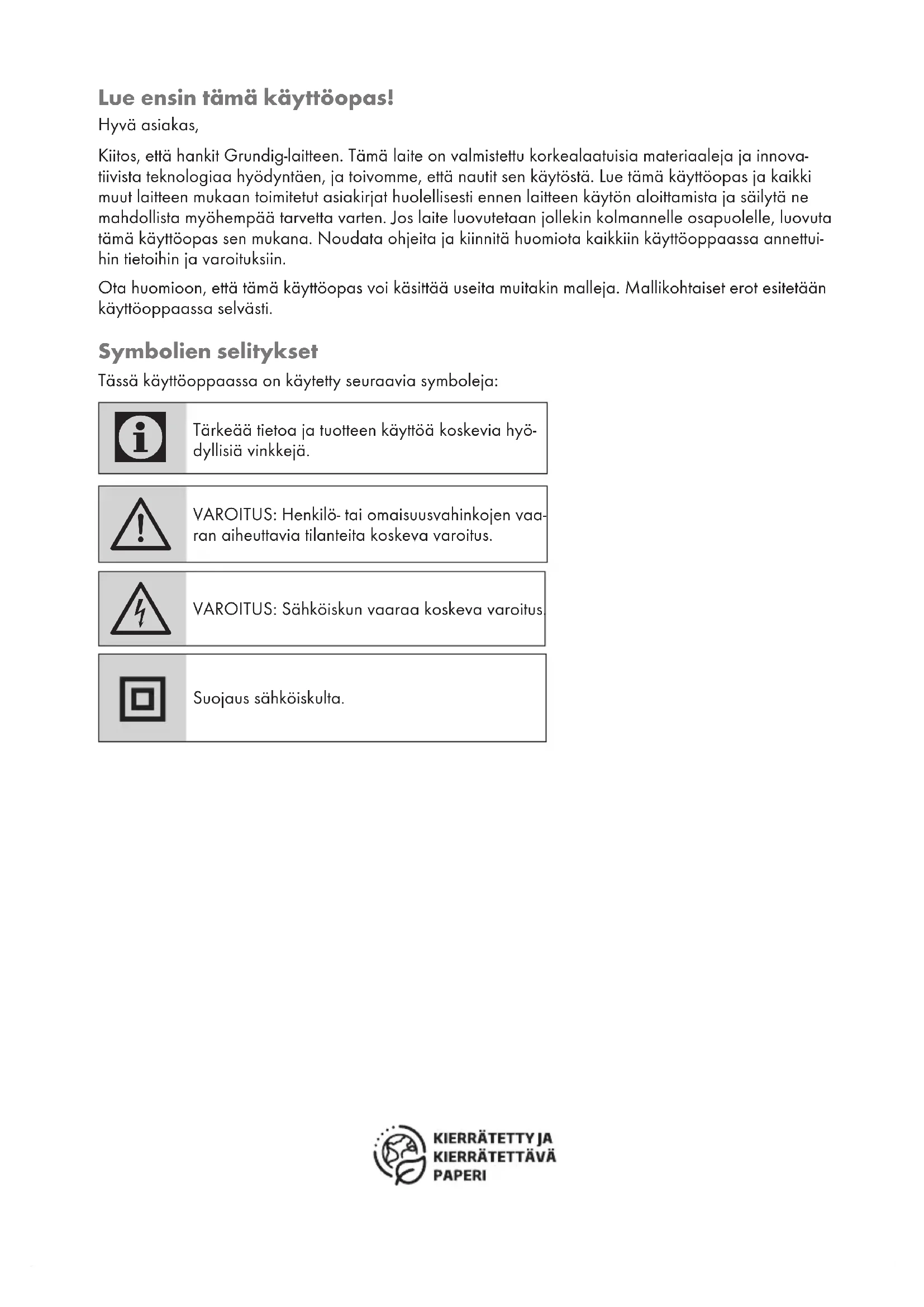

Hyvä asiakas,

Kiitos, että hankit Grundig-laitteen. Tämä laite on valmistettu korkealaatuisia materiaaleja ja innovatiivista teknologiaa hyödyntäen, ja toivomme, että nautit sen käytöstä. Lue tämä käyttöopas ja kaikki muut laitteen mukaan toimitetut asiakirjat huolellisesti ennen laitteen käytön aloittamista ja säilytä ne mahdollista myöhempää tarvetta varten. Jos laite luovutetaan jollekin kolmannelle osapuolelle, luovuta tämä käyttöopas sen mukana. Noudata ohjeita ja kiinnitä huomiota kaikkiin käyttöoppaassa annettuihin tietoihin ja varoituksiin.

Ota huomioon, että tämä käyttöopas voi käsittää useita muitakin malleja. Mallikohtaiset erot esitetään käyttöoppaassa selvästi.

Symbolien selitykset

Tässä käyttöoppaassa on käytetty seuraavia symboleja:

Tärkeää tietoa ja tuotteen käyttöä koskevia hyödyllisiä vinkkejä.

VAROITUS: Henkilö- tai omaisuusvahinkojen vaaran aiheuttavia tilanteita koskeva varoitus.

VAROITUS: Sähköiskun vaaraa koskeva varoitus

Suojaus sähköiskulta.

Lue seuraavat varoitukset ennen asennusta:

■ Soundbar on suunniteltu äänentoistoa varten. Muuntyyppinen käyttö on ehdottomasti kielletty.
Jos haluat asentaa Soundbarin seinään kiinnitetyille hyllyille tai kaappiin, varmista, että ilmankierto on riittävä. Jätä ainakin 10 cm tyhjää tilaa laitteen molemmille puolille sekä sen yläpuolelle.
- Älä peitä laitetta sanomalehdillä, pöytäliinoilla, verhoilla jne.
Kun asennat Soundbaria, huomaa, että kalusteiden pinnat on voitu peittää erilaisilla pinnoitteilla tai syntetitisillä aineilla, jotka sisältävät usein kemiallisia aineita. Nämä kemialliset ai- neet voivat vahingoittaa muun muassa laitteen alustaa. Tämä voi jättää kalusteiden pinnoille jälkiä, joita voi olla vaikeaa tai mahdotonta poistaa.
■ Jos Soundbar altistetaan suurille lämpötilan vaihteluille, esimerkiksi siirrettäessä se kylmästä tilasta kuumaan, älä käytä Soundbaria ainakaan kahteen tuntiin.
■ Soundbar on suunniteltu käytettäväksi kuivissa tiloissa. Jos käytät sitä ulkotiloissa, varmista, että se on suojattu kosteudelta (sekä tippuvalta että roiskuvalta vedeltä).
- Käytä laitetta vain lauhkeassa ilmastossa.
- Älä sijoita laitetta lämmityselementtien läheisyyteen tai altista sitä suoralle auringonvalolle, sillä se vaikuttaa laitteen jäähdytykseen.
- Älä aseta mitään nesteitä sisältäviä astioita (esim. vaaseja) Soundbarin päälle.
- Älä aseta mitään nesteitä sisältäviä astioita (esim. kynttilöitä) Soundbarin päälle.
- Älä käytä puhdistusaineita, sillä ne saattavat vahingoittaa koteloa. Puhdista laite puhtaalla, kostealla liinalla.
- Älä altista paristoa kuumuudelle, kuten esimerkiksi auringonvalolle, lämpöpattereille, tulelle jne.
Kaukosäädin sisältää nappipariston. Pidä aina kaukosäädin ja nappiparisto poissa lasten ulottuvilta.

■ Jos nappiparisto niellään vahingossa, se voi aiheuttaa palovammoja tai jopa kuoleman kahden tunnin kuluessa. Nielemistapauksessa on siksi mentävä välittömästi lääkäriin.
- Pidä uudet ja käytetyt paristot poissa lasten ulottuvilta. Jos paristokoteloa ei voida sulkea turvallisesti, älä jatka kaukosäätimen käyttöä ja pidä se poissa lasten ulottuvilta.
■ Poista paristo, jos se on kulunut loppuun tai jos et käytä laitetta pitkään aikaan. Emme ota vastuuta vaurioista, jotka johtuvat vuotavista paristoista.
- Paristoja, jopa niitä, jotka eivät sisällä raskasmetalleja, ei tule hävittää tavanomaisen kotitalousjätteen mukana. Käytetyt paristot tulee toimittaa käytettyjen paristojen keräysastioihin kaupallisten tai julkisten jätehuoltopalveluiden kautta.
- Älä koskaan avaa Soundbaria. Jos laite vaurioituu luvattoman käsittelyn myötä, sen takuu mitätöityy.
Ukkosmyrskyt ovat vaarallisia sähkölaitteille. Vaikka Soundbar olisi pois päältä, se voi silti vaurioitua salaman iskiessä sähköverkkoon. Irrota aina laitteen verkkojohto seinästä ukkosmyrskyn ajaksi.

Huomautukset:

• Älä liitä mitään lisävarusteita, kun laite on kytketty päälle. Sammuta virta myös lisälaitteista ennen niiden liittämistä!
• Älä liitä verkkojohtoa seinään, ennen kuin kaikki ulkoiset lisälaitteet on liitetty!

Tarkista, että virtapistoke on helposti käytet- tävissä.

Varoitus radiotaajuudelle altistumisesta

Laite on asennettava ja sitä on käytettävä mukana tulevan käyttöohjeen mukaan. Laitteeseen sisältyy sisäänrakennettu antenni, eikä siihen saa liittää toista antenna tai sitä saa käyttää toisen antennin tai lähettimen kanssa.

Katso kuva sivulla 3.

Etupaneeli

NÄYTTÖRUUTU

INFRAPUNATUNNISTIN

Takapaneeli

HDMI

AUX-SISÄÄNTULO

OPTINEN/DIGITAALINEN ÄÄNISISÄÄNTULO

Sivupaneeli

Kytkee laitteen päälle valmiusti- lasta ja takaisin.

ihtaa äänilähdettä

USB-liitäntä ulkoista toistoa ja ohjelmistopäivitystä varten

Vähennä äänenvoimakkuutta

Lisää äänenvoimakkuutta

LINJASISÄÄNTULO Valitsee äänilähteen, joka on yhdistetty "LINE IN" -liitäntään.

Kaukosäätimen painikkeet

Kytkee laitteen päälle valmiusti- lasta ja takaisin.

Lisää äänenvoimakkuutta

Valitsee edellisen kappaleen.

Käynnistää toiston ja siirtyy toiston/tauon välillä.

Vähennä äänenvoimakkuutta

ARC

Äänen paluukanava

MUTE

Mykistää Soundbarin kaiuttimet ja poistaa mykistyksen.

SOURCE

Paina lyhyesti valitaksesi lähteeksi "Bluetooth", "USB", "LINJASISÄÄNTULO", "OPTINENTULO", "AUX IN", tai "ARC".

Valitsee seuraavan raidan.

REP

Toistaa uudelleen viimeisimmän kappaleen.

STOP

Pysäyttää toiston.

Valmistelut

Kaukosäätimen pariston asentaminen

1 Vedä kalvo pois paristolokerosta.
- Voit nyt käyttää kaukosäädintä.

Kaukosäätimen pariston vaihtaminen (tyyppi AAA)

Huomautus:

■ Jos laite ei enää vastaa kaukosäätimen komentoihin, paristo voi olla kulunut loppuun. On tärkeää, että kuluneet paristot vaihdetaan uusiin. Emme ota vastuuta vaurioista, jotka johtuvat vuotavista paristoista.

Varoitus:

Räjähdysvaara, jos paristot on vaihdettu vää-ränlaisiin. Vaihda paristot vain samanlaisiin tai vastaaviin paristoihin.

1 Ota kiinni kaukosäätimestä sen takaosan ollessa ylöspäin.

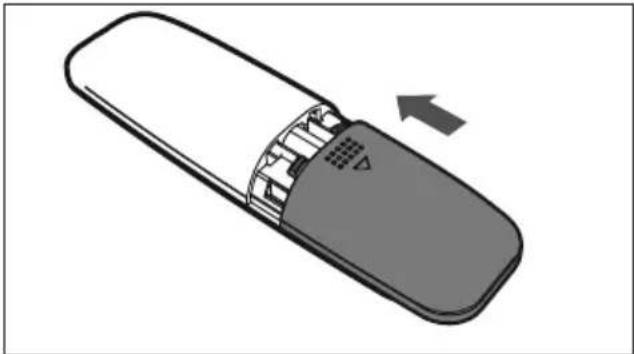

2 Työnnä paristolokeron kantta oikealle ja irrota kotelo.
3 Poista tyhjentynyt paristo ja asenna uusi tilalle, positiivisen navan ollessa ylöspäin.
4 Paina paristokotelo takaisin kaukosäätimeen, kunnes kuulet sen napsahtavan paikoilleen.

Yhdistää

Liitä Soundbar LCD TV:seen

1 Liitä tavanomainen äänijohto Soundbarin "AUX INPUT" -liitäntään.
- Huomioi vasen ja oikea kanava (valkoinen = vasen kanava, punainen = oikea kanava).
2 Liitä tavanomainen äänijohto LCD TV:n ääniulostuloliitäntään.

Ulkoisten laitteiden liittäminen

Ulkoinen laite, kuten MP3-soitin voidaan liittää laitteen "AUX IN" -liitäntään.

1 Liitä tavanomainen äänijohto Soundbarin "AUX IN" -liitäntään.
2 Liitä sovitinkaapeli ulkoiseen laitteeseen.

Huomautus:

■ Laite voidaan myös liittää LCD TV:n "AUX IN" -liitäntään, jos se ei ole varustettu ääniulostuloliitännällä. Käytä tässä tapauksessa kuulokeliitäntää.

Verkkojohdon liittäminen

Tarkista, että tyyppikilvessä (laitteen takana) oleva jännite vastaa paikallista jännitettä. Jos näin ei ole, ota yhteyttä valtuutettuun jälleenmyyjään.

1 Kytke virtajohto virtapistokkeeseen (100 - 240V\~ 50/60Hz).

Varoitus:

■ Soundbar on kytketty verkkovirtaan verkkojohdolla. Kytke laite irti verkkovirrasta irrotta-malla pistoke.
■ Varmistu, että verkkojohto on esteetön ja va paasti saatavilla käytön aikana!

Välttääksesi loukkaantumisvaaran laite tulee kiinnittää seinään alla olevien ohjeiden mukaisesti.

Varoitus:

■ Alustan tulee olla vakaa ja kestää laitteen paino.
- Käytä vain kiinnikkeitä, jotka kestävät laitteen painon.
Käytä sopivia tulppia tai ruuveja puisten tai onttojen seinärakenteiden kohdalla. Pyydä lisäneuvoja alan ammattiliikkeestä.

Varoitus:

Välttääksesi loukkaantumisvaaran laitteisto tulee kiinnittää seinään alla olevien ohjeiden mukaisesti.

Huomautus:

■ Soundbar DSB 950, GSB 910:n asentaminen ammattimaista käyttöä varten (esim. ravintoloihin) täytyy suorittaa valtuutetun sähköasentajan toimesta, voimassa olevien VDE 0100 -yhteensopivien rakennusmääräysten mukaisesti.

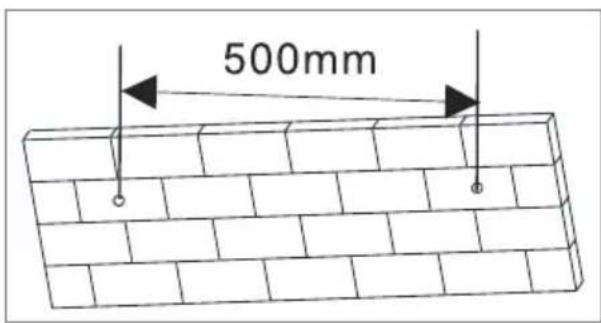

1 Poraa seinään kaksi reikää (halkaisijaltaan noin 6 mm) ja jätä niiden väliin 500 mm:n etäisyyss (Kaavio 1).

500mm

(Kaavio 1)

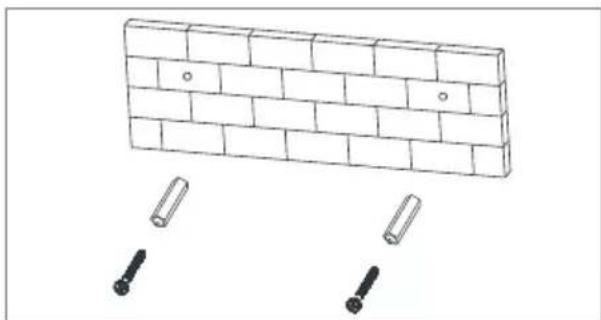

2 Asenna laitteen mukana toimitetut tulpat reikiin ja käytä kahta tuotepakkauksessa toimitettua ruuvia ja kiristä ne (Kaavio 2).

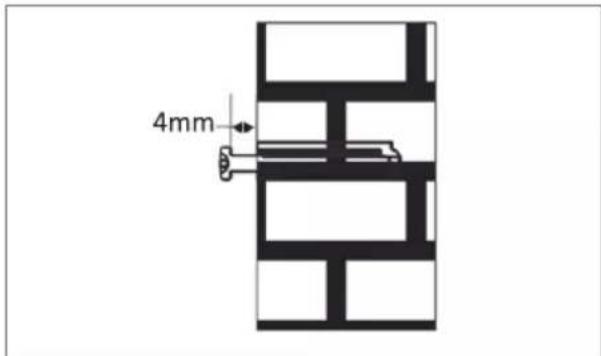

3 Huolehdi siitä, että ruuvin kantojen ja seinän väliin jää 4 mm:n väli (Kaavio 3).

4mm

(Kaavio 3)

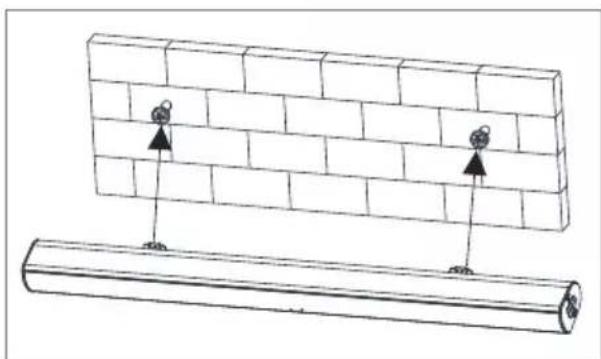

4 Ripusta koottu äänipalkki seinään kiinnittämiisi ruuveihin (Kaavio 4).

Tämä laite sisältää kaksi ylimääräistä äänen sisääntuloliitintä. Voit syöttää analogista stereoäänisignaalia lisälaitteista kuten VCD-, CD-, VCR- tai DVD-soittimesta.

Käytä äänikaapelia liittääksesi stereoääniulostu- lon VCD-, CD-, VCR- tai DVD-soitin laitteen AUX IN/LINE IN -stereosisääntuloliitäntään.

Voit valita AUX IN/LINE IN -liitännän äänilähteeksi painamalla [SOURCE] -painiketta kaukosäätimestä.

Optinen sisääntulo

Soundbar Connect LCD TV (digitaalinen signaali)

1 Liitä kaupasta saatava optinen kaapeli Soundbarin "OPTICAL"-liitäntään.
2 Liitä optinen kaapeli LCD TV:n audiolähtöliitäntään (optinen, PCM-signaali).

Huomautus:

■ Television äänilähdöksi on asetettava PCM.

Soundbar Connect LCD TV (analoginen signaali)

1 Liitä kaupasta saatava äänikaapeli Soundbarin vasemman ja oikean kanavan ("R - AUX IN - L") liitäntään. (valkoinen = vasen kanava, punainen = oikea kanava)
2 Liitä äänikaapeli LCD TV:n audiolähtöliitäntään

Huomautus:

- Valitse televisiosta sopiva analoginen äänilähtö.

ARC (ÄÄNEN PALUUKANAVA)

ARC on äänen paluukanavatoiminto, jota käytetään LCD TV:n digitaalisen ääniulostulon kautta optimaalisesti synkronoidun äänenlaadun saavuttamiseksi.

Käytä HDMI-kaapelia liittääksesi laitteen HDMI-ARC-sisääntuloliitäntä LCD-TV:n ARC-ulostuloliitäntään.

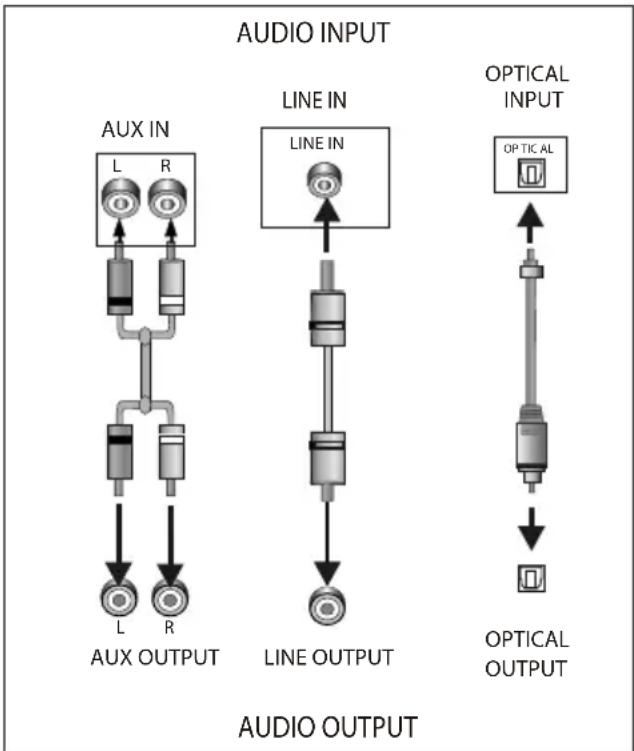


Bluetooth-tila

Bluetooth®

Laitteesi voidaan synkronoida kaikkien nykyaikaisten Bluetooth-laittei-

den kanssa (esim. älypuhelimet, kannettavat tietokoneet ja tabletit).

1 Paina valmiustilapainiketta "⏻" kytkeäksesi laitteen päälle.
2 Paina Source-painiketta "→" siirtyäksesi Bluetooth-tilaan.
- BT vilkkuu nopeasti näyttöruudussa.

3 Laite etsii Bluetooth-signaalia.

4 Käytä älypuhelintasi etsiäksesi laitteen Bluetooth-signaalia.

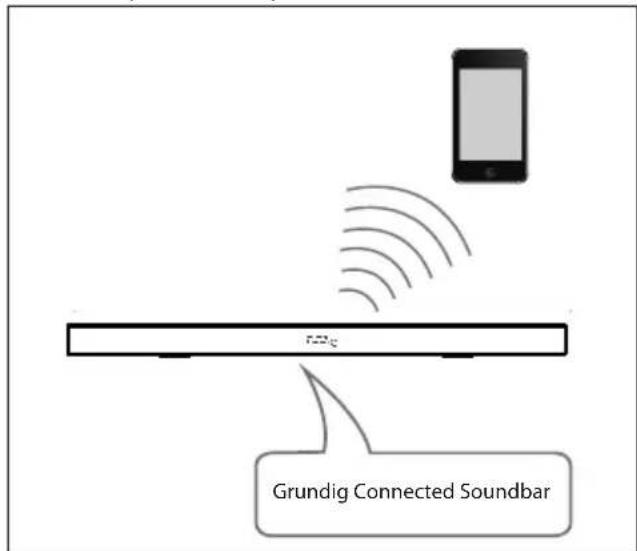

5 Valitse luettelosta "Grundig Connected Soundbar".

6 Laite synkronoidaan älypuhelimesi kanssa musiikintoistoa varten, jolloin BT:n tasainen palaminen näyttöruudussa ilmaisee yhteyden muodostuksen onnistuneen.

7 Katkaise Bluetooth-yhteys älypuhelimestasi sammuttaaksesi Bluetooth-yhteyden.

Huomautus:

■ Bluetooth-yhteys toimii 10 metrin etäisyydel- lä.
■ Laitteessa olevaa mallia "Grundig Connected Soundbar" ei poistettu.
■ Bluetooth-tilassa "▶II", "▶▶I", "◀◀", "+", "-" jne. ovat myös aktiivisia.

Grundig Connected Soundbar

Kaukosäätimen käyttäminen

1 Aseta paristot kaukosäätimeen.
2 Osoita kaukosäätimellä suoraan laitteen etupa-neelin edessä olevaan vastaanottimeen.
3 Laite etsii Bluetooth-signaalia.
4 Kaukosäädin toimii noin 8 metrin etäisyydellä anturista ja noin 30 asteen kulmassa vasemmalle ja oikealle puolelle.

Paristojen asentaminen

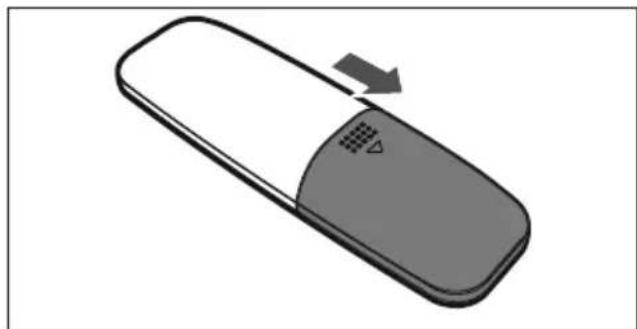

1 Irrota paristolokeron kansi kaukosäätimen taka-osasta.

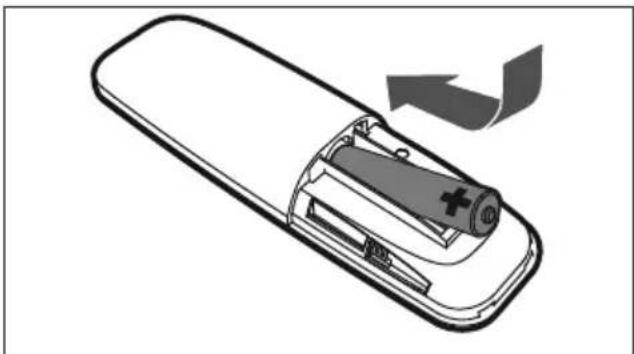

2 Aseta yksi AAA-/1,5 V:n paristo paristolokeroon ja varmista, että sen "+" - " -napaisuus on asennettu kaukosäätimeen oikein päin paristolokeron sisällä olevan kuvan mukaisesti.

3 Aseta paristolokeron kansi takaisin paikoilleen.

• Irrota paristo kaukosäätimestä, mikäli et aio käyttää kaukosäädintä pitkään aikaan.
  ■ Huonolaatuiset paristot voivat vuotaa ja vau- rioittaa kaukosäädintä pysyvästi.
• Paristoja ei saa altistaa lialliselle kuumuudelle, kuten suoralle auringonvalolle, avotulelle tai muulle lämmön lähteelle.
  Säästät luontoa hävittämällä paristot paikallisten viranomaisten määräysten mukaisesti.

Tekniset tiedot

Tämän laitteen äänilähteen äänenvoimakkuutta on rajoitettu voimassa olevien EU-direktiivien mukaisesti. Tämä tuote täyttää seuraavien eurooppalaisten direktiivien vaatimukset: 2014/53/EU, 2009/125/EC ja 2011/65/EU.

Laitteen CE-vaatimustenmukaisuusvakuutus on la-dattavissa pdf-tiedostona Grundigin verkkosivustosta osoitteessa www.grundig.com/downloads/doc.

Virtalähde:

100 - 240V\~ 50/60Hz

Maksimisyöttöteho:

Virrankulutus: 20 W, lepotila ≤ 0,5 W

Antoteho:

DIN 45324, 10 % THD 2 x 20 W

Taajuusvaste:

20 Hz - 20 kHz

BT:n taajuus: 2 402 - 2 480 MHz

BT-maksimilähtöteho: 7,2 dBm

Signaalikohinasuhde:

≥ 70 dB

Erottelu:

≥ 45 dB

Mitat ja paino:

L × K × S 88 × 6,2 × 8 cm

Paino n. 1,88 kg

Oikeudet teknisiin ja mallikohtaisiin muutoksiin pidätetään!

WEEE-direktiivin noudattaminen ja laitteen hävittäminen:

Tämä tuote täyttää Euroopan unionin WEEE-direktiivin (2012/19/EU) vaatimukset. Tuotteella on sähkö- ja elektroniikkalaiteromun (SER) luokitusmerkintä.

Merkintä ilmaisee, että tuotetta ei tule hävittää tavanomaisen kotitalousjätteen mukana sen käyttöiän päätyttyä. Käytetty laite on toimitettava sähköja elektroniikkalaitteiden viralliseen kierrätyspisteeseen. Tietoja paikallisista kierrätyspisteistä saat paikallisilta viranomaisilta ja myy-

mälästä, josta tuote on ostettu. Kotitalouksilla on tärkeä rooli vanhojen laitteiden keräämisessä ja kierrättämisessä. Kun hävität käytetyt laitteet asianmukaisella tavalla, olet mukana torjumassa niistä aiheutuvia mahdollisia ympäristö- ja terveyshaittoja.

RoHS-direktiivin noudattaminen

Tämä tuote täyttää Euroopan unionin RoHS-direktiivin (2011/65/EU) vaatimukset. Se ei sisällä direktiivissä määriteltyjä haitallisia ja kiellettyjä aineita.

Pakkaustiedot

Tuotteen pakkausmateriaalit on valmistettu kierrätettävistä materiaaleista kansallisten ympäristömääräysten mukaisesti. Älä hävitä pakkausmateriaa leja kotitalousjätteen tai muiden jätteiden mukana. Toimita pakkausmateriaalit paikallisten viranomaisten hyväksymään keräyspisteeseen.
