Caractéristiques	Détails
Résolution	WXGA (1280 x 800)
Luminosité	5000 lumens
Contraste	10000:1
Technologie d'affichage	DLP
Durée de vie de la lampe	3000 heures (mode normal), 6000 heures (mode éco)
Connectivité	HDMI, VGA, USB, RS-232
Poids	3.5 kg
Dimensions	320 x 250 x 100 mm
Niveau sonore	29 dB (mode éco)
Utilisation recommandée	Présentations, salles de classe, événements
Maintenance	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Sécurité	Éviter l'exposition directe à la lumière, ne pas toucher la lampe chaude
Garantie	2 ans

FOIRE AUX QUESTIONS - LW551i Christie

Comment allumer le projecteur Christie LW551i ?

Pour allumer le projecteur, appuyez sur le bouton d'alimentation situé sur le panneau supérieur ou utilisez la télécommande. Attendez que le voyant d'alimentation devienne vert.

Que faire si l'image ne s'affiche pas ?

Vérifiez que le projecteur est correctement connecté à la source vidéo. Assurez-vous que le bon port d'entrée est sélectionné à l'aide de la télécommande ou du panneau de contrôle.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située à l'avant du projecteur pour affiner la netteté de l'image projetée.

Le projecteur fait du bruit, est-ce normal ?

Un certain bruit est normal en raison du ventilateur qui refroidit le système. Cependant, si le bruit est excessif, vérifiez si le filtre à air est obstrué et nettoyez-le si nécessaire.

Comment changer la lampe du projecteur ?

Référez-vous au manuel d'utilisation pour les instructions spécifiques. En général, vous devez éteindre le projecteur, débrancher l'alimentation, retirer le couvercle et remplacer la lampe usée par une nouvelle.

Le projecteur affiche un message d'erreur, que dois-je faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des solutions spécifiques. Si nécessaire, contactez le support technique.

Comment connecter le projecteur à un réseau Wi-Fi ?

Accédez au menu des paramètres du projecteur, sélectionnez l'option de configuration du réseau et suivez les instructions pour connecter le projecteur à votre réseau Wi-Fi.

Quelle est la durée de vie de la lampe du Christie LW551i ?

La durée de vie de la lampe est d'environ 3000 heures en mode normal et jusqu'à 4000 heures en mode économique, selon les conditions d'utilisation.

Comment mettre à jour le firmware du projecteur ?

Visitez le site Web de Christie pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via une clé USB ou par le réseau.

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le filtre à air, nettoyez-le délicatement avec un aspirateur ou de l'eau tiède, laissez sécher complètement avant de le remettre en place.

Le projecteur ne s'éteint pas, que faire ?

Appuyez et maintenez le bouton d'alimentation pendant plusieurs secondes pour forcer l'arrêt. Si le problème persiste, débranchez le projecteur et contactez le support technique.

MODE D'EMPLOI LW551i Christie

Application de VLC viewer6 Manuel d'utilisation

REMARQUE

Le constructeur n'est pas responsable des erreurs qui poursaient apparaitre dans ce manuel.
La reproduction, le transfert ou la copie de ce document, en partie ou dans son intégralité, n'est pas autorisé sans consentement expresscrit.

Information sur les marques déposées

• Power Point, Internet Explorer, Windows, Windows Vista et Aero sont des marques déposée de Microsoft Corporation aux États-Unis et/ou dans les autres pays.

Toutes les autres marques de commerce appartiennent à leurs propriétaires respectifs.

Attention

1 Caracteristiques 3

1.1 Mode d'affichage 3

1.1.1 Mode PC Unique 3
1.1.2 Mode Multi PC 3

1.2 Mode multi projecteur 4
1.3 Mode de contrôle du moderateur 4

2 5

2.1 Configuration matérielle et logicielle requise pour le PC 5
2.2 Versions logicielles 5
2.3 Mise à jour du logiciel "LiveViewer" 6

3 Lancement du logiciel VLCviewer 7

3.1 Installation de "LiveViewer" 7
3.2 Se connecter au réseau 9

3.2.1 LancerLiveViewer 9
3.2.2 Sélectionner la méthode de connexion 9
3.2.3 Passcode (Mot de passage) 13

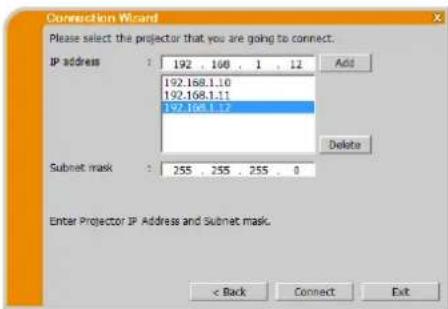

3.2.4 Configuration manuelle des paramètres réseau 19
3.2.5 Confirmation de la connexion à votre destination 22
3.2.6 Erreur de connexion 23

3.3 Demarrage de la Presentation en reseau 24

3.3.1 Mode d'affichage 24
3.3.2 Mode Presentation 24
3.3.3 Afficher du nom d'utilisateur 25
3.3.4 Mode multi projecteur 25
3.3.5 Mode de contrôle du moderateur 26

4 Fonctionnement du Viewerer 27

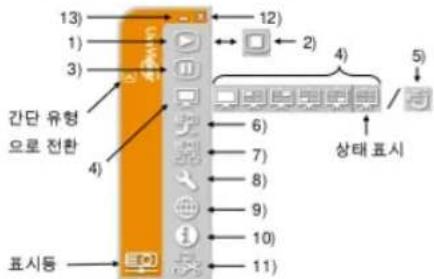

4.1 Menu principal et touches de commande 27

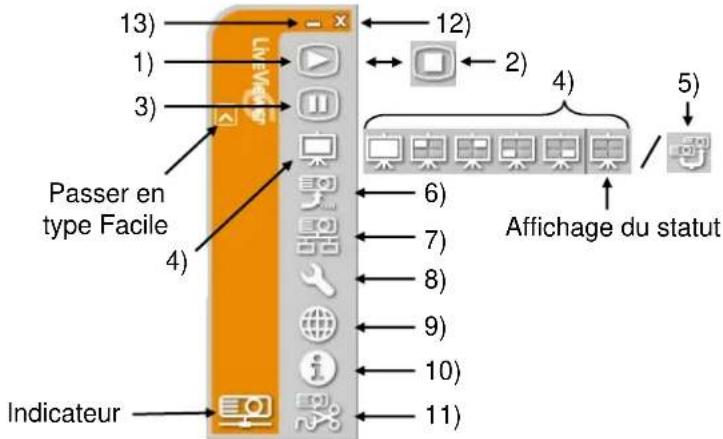

4.1.1 Type de Menu 27
4.1.2 Touches de commande 27
4.1.3 Afficher les statuts 29
4.1.4 Changer le mode d'affichage 30

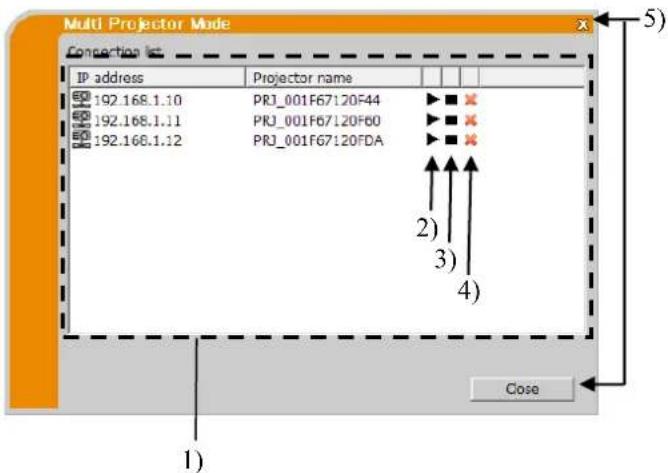

4.2 Fenetre de commande multipjecteur 30

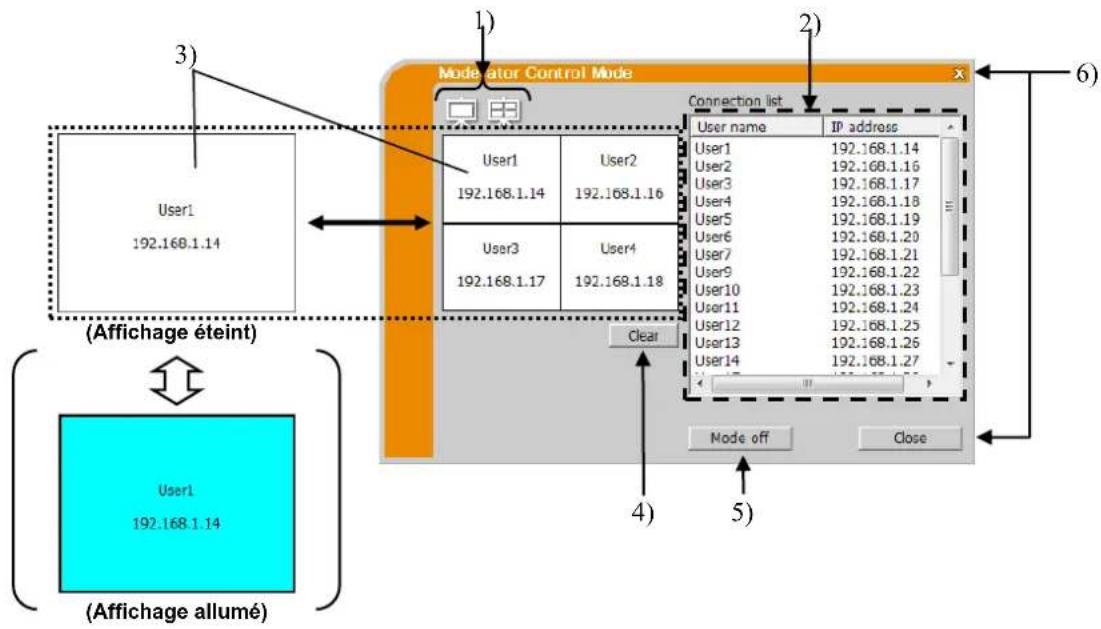

4.3 Fenetre de contrôle du moderateur 31

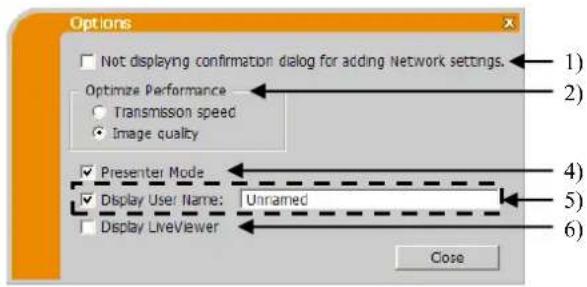

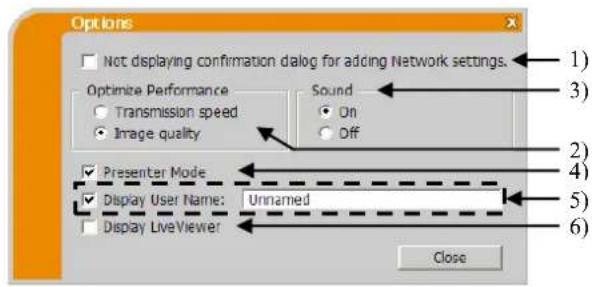

4.4 Menu option 32
4.5 Données profil 34

4.5.1 Grandes Lignes des Données Profil 34
4.5.2 Creer des données Profil 34
4.5.3 Editor des données Profil 35

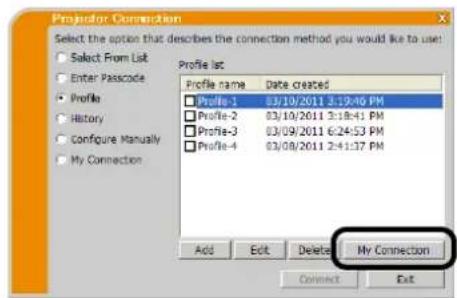

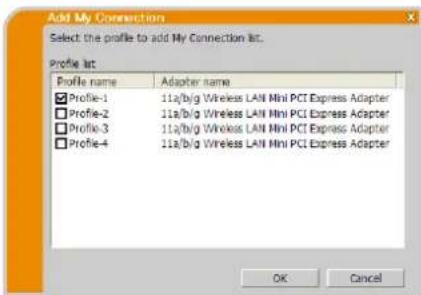

4.5.4 Enregister Ma Connexion 35

Annexe. 36

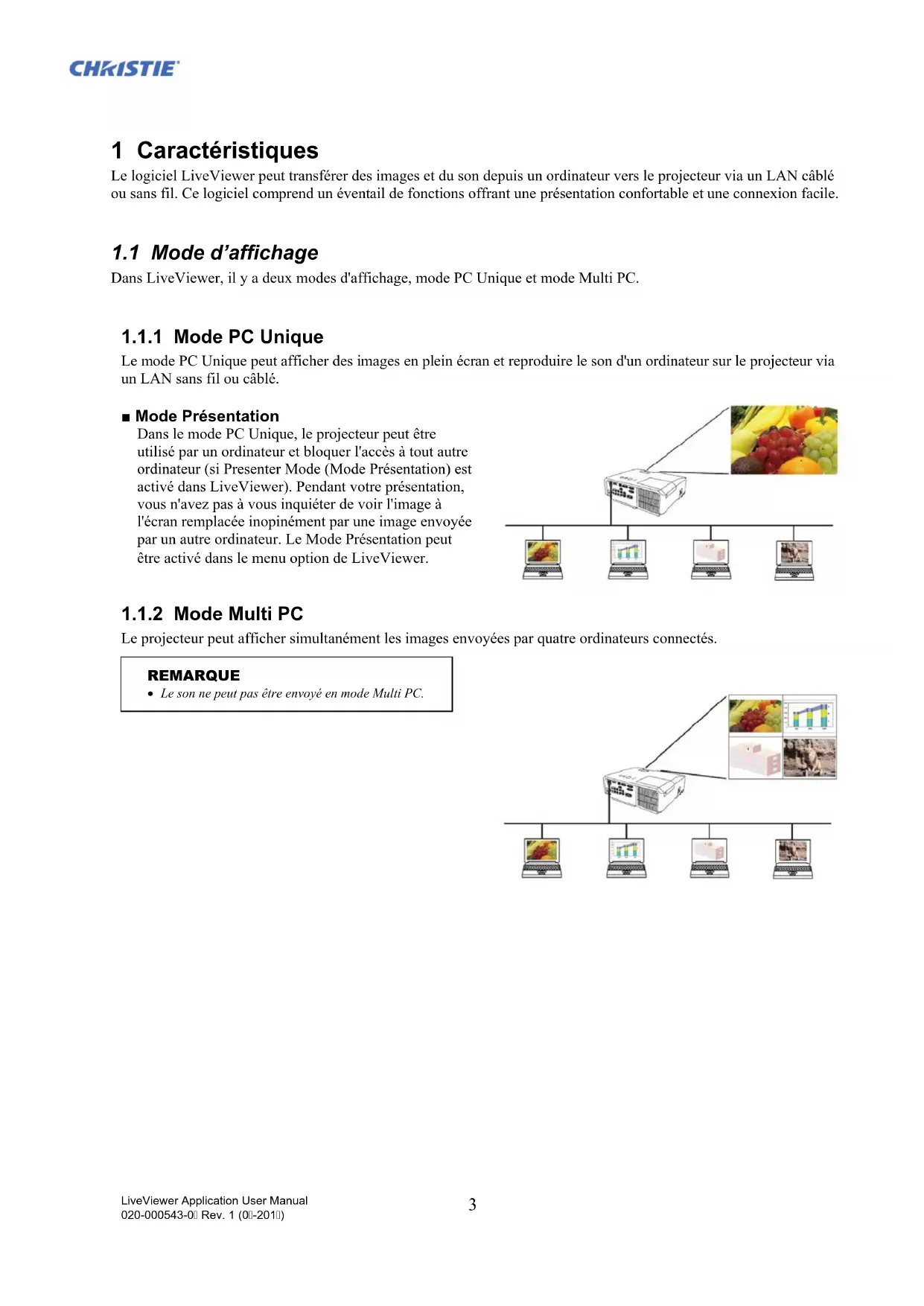

1 Caracteristiques

Le logiciel VLCvewer peut transfere des images et du son depuis un ordinateur vers le projecteur via un LAN cable ou sans fil. Ce logiciel compren un eventail de fonctions offrant une presentation comfortable et une connexion facile.

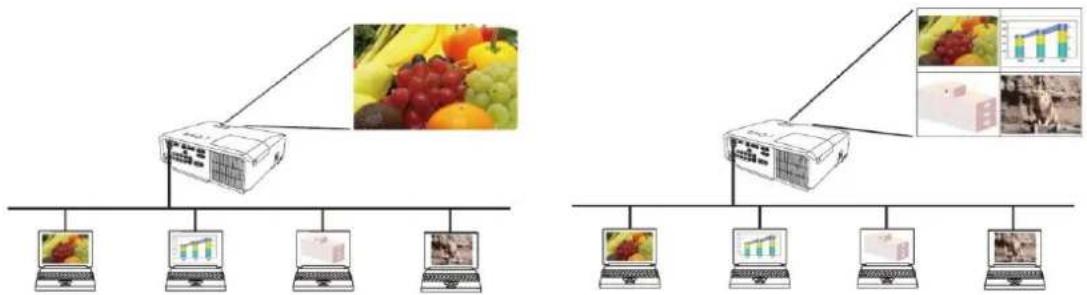

1.1 Mode d'affichage

Dans Viewer, il y a deux modes d'affichage, mode PC Unique et mode Multi PC.

1.1.1 Mode PC Unique

Le mode PC Unique peut afficher des images en plein écran et reproductive le son d'un ordinateur sur le projecteur via un LAN sans fil ou cable.

Mode Pésentation

Dans le mode PC Unique, le projecteur peut etre utilise par un ordinateur et bloquer l'acces a tout autre ordinateur (si Presenter Mode (Mode Presentation) est activé dans VLCviewer).Pendant cette presentation, you n'avez pas a vous inquieter de voir l'imagé à I'écran remplacee inopinément par une image envoye par un autre ordinateur. Le Mode Presentation peut etre activé dans le menu option de VLCviewer.

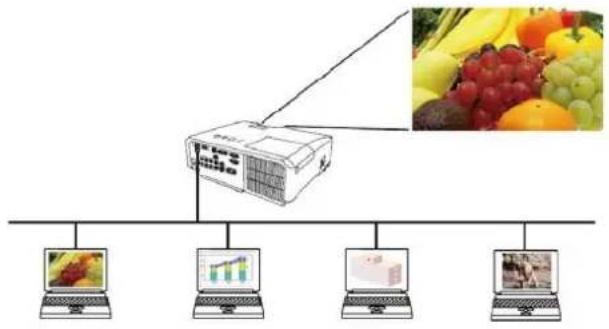

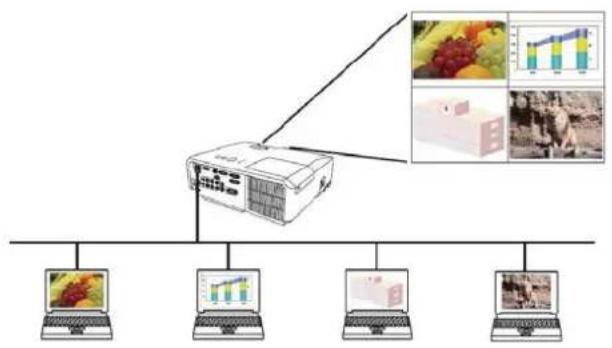

1.1.2 Mode Multi PC

Le projeteur peut afficher simultanément les images envoyées par quatre ordinateurs connectés.

REMARQUE

• Le son ne peut pas être envoyé en mode Multi PC.

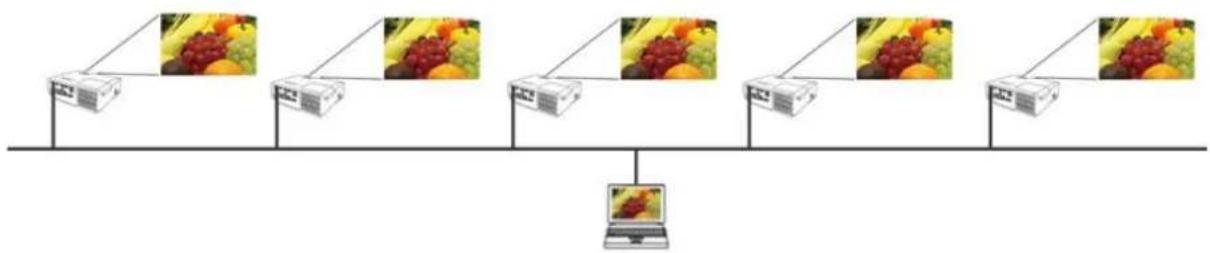

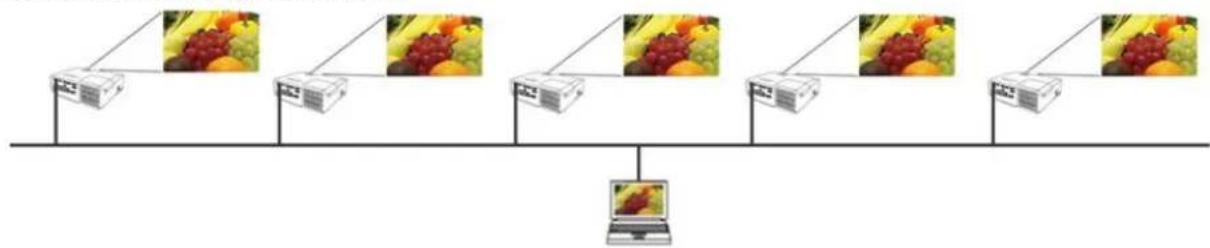

1.2 Mode multi projecteur

Dans le Mode multi projecteur, un maximum de 12 projecteurs peuvent etre connectes simultanement a l'ordinateur par LAN sans fil ou cable.

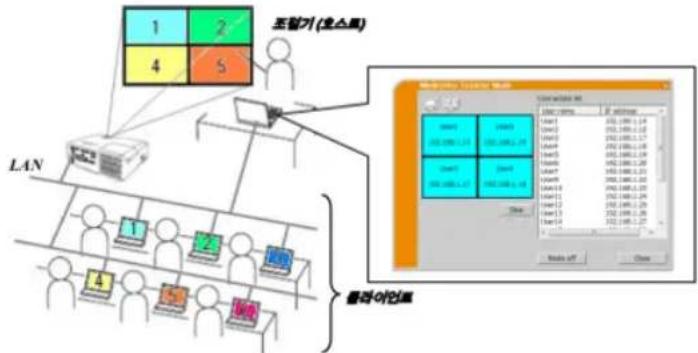

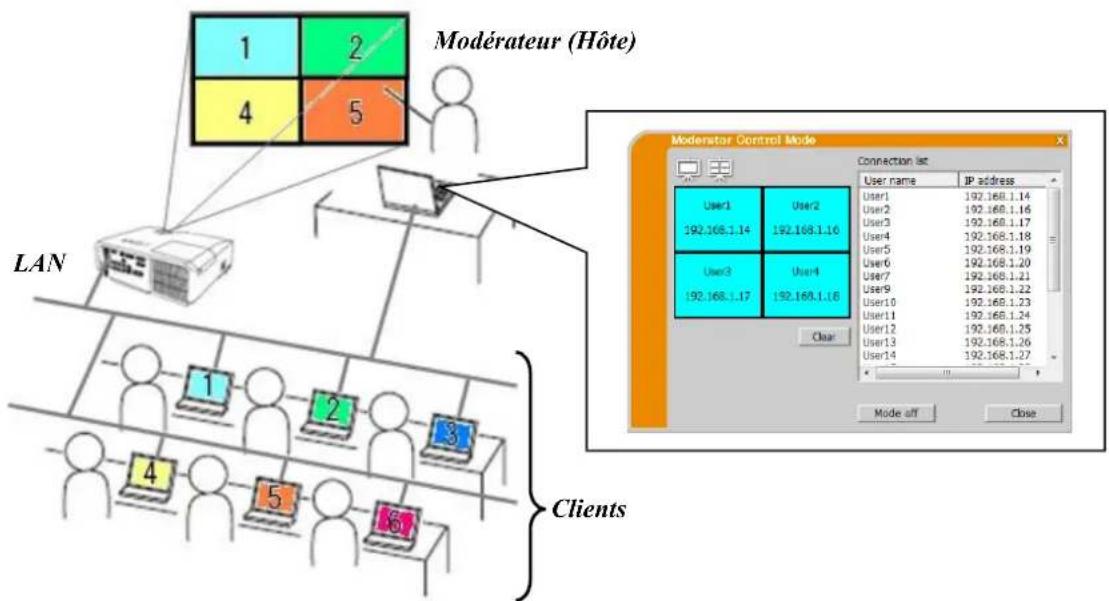

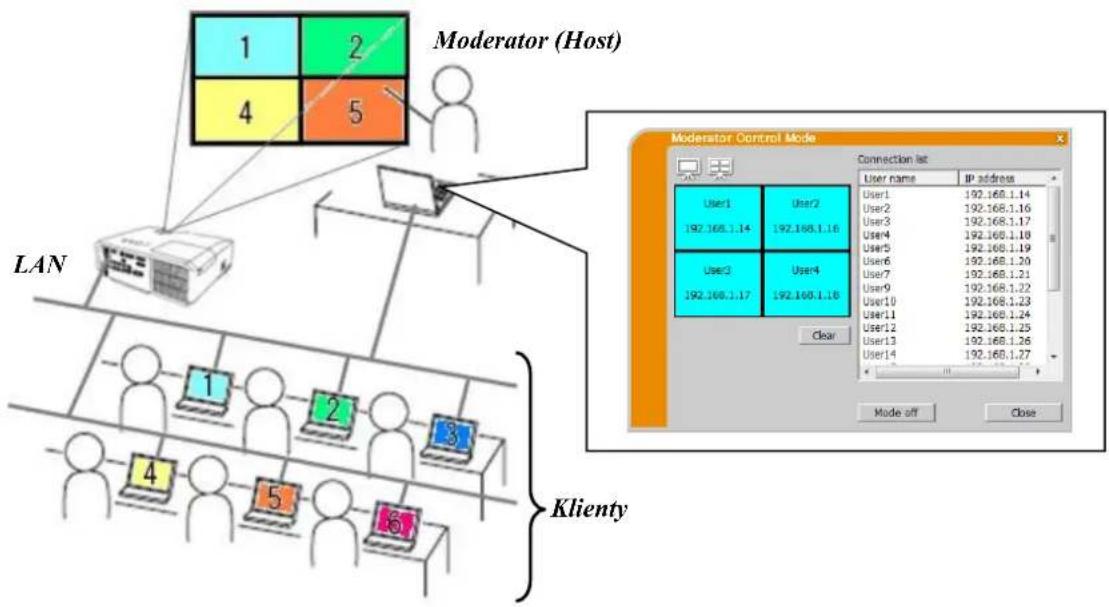

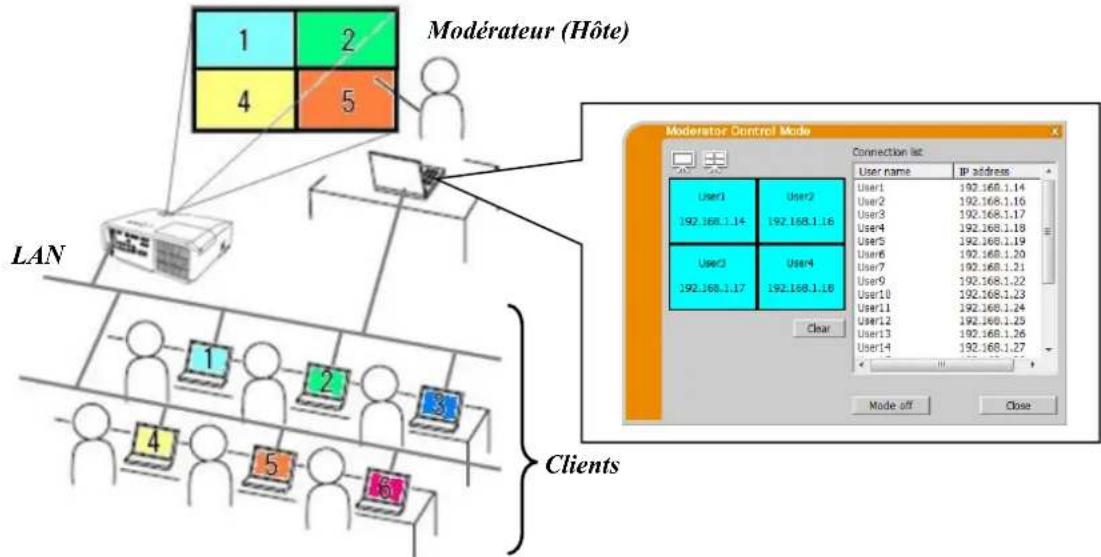

1.3 Mode de contrôle du moderator

Un ordinateur peut etre defini comme Modereaur (Hote) pouvant controller tous les autres ordinateurs (Clients) connectes via un LAN sans fil ou cable. Etant donne que l'ordinateur client ne peut pas controler le VLCvierer et le projecteur, l'ordinateur hote peut executer le programme comme prevu en toute facilité et toute sécurité.

2 Compatibleité

2.1 Configuration matérielle et logicielle requise pour le PC

Système d'exploitation	Windows® XP	Home Edition / Professional
	Windows Vista®	Home Basic / Home Premium / Business /
	(Service Pack 1 ou ultérieur)	Enterprise / Ultimate
	Windows® 7	Starter / Home Basic / Home Premium /
		Professional / Enterprise / Ultimate
	Windows® 8 / Windows® 8 Pro / Windows® 8 Enterprise
	Windows® 8.1 / Windows® 8.1 Pro / Windows® 8.1 Enterprise
Carte graphique	VGA : 640x480 ou supérieur (XGA recommendé : 1024x768)
	65.536 couleurs simultanées ou supérieur
Proesseur	Pentium 4 (au moins 2,8 GHz)
Espace disque dur disponible	au moins 100 Mo
Navigateur	Internet Explorer® 6.0 ou supérieur
Lecteur CD-ROM/DVD-ROM
Réseau local sans fi I LAN	IEEE802.11b/g/n

2.2 Versions logicielles

Vérifiez et confirmez avant d'installer le Viewer si sa version convient au modele de projecteur que vous allez connecter. La bonne version du logiciel depend du modele de projecteur que vous possedez. Si la version ne correspond pas au projecteur, il se peut que le logiciel ne fonctionne pas correctement.

Si vous utilisez des modeles ne figurant pas sur la liste du tableau ci-dessous, vérifie le groupe de modeles de projecteur indique dans le Manuel d'utilisation du projecteur.

Version deLiveViewer	Groupe de modèles de projecteur
	Groupe A	Groupe B
	LX41LW41etc.	LX501 LX601iLW401 LW551iLWU421 LWU501iDXG1051 DWX951DWU951 DHD951DWX851 DWU851DHD851etc.
4.1x*	✓	-
4.2x*	✓	-
4.3x	✓	✓
5.xx	✓	✓
6.xx	✓	✓

x dans la version significi 0 ou supercieur.

^*J Version Windows 32 bits uniquement.

REMARQUE sur I'ordinateur

• Une version de système d'exploitation ou un logiciel lecteur incorporets pour l'adaptateur reseau sur votre ordinateur peuvent empêcher la bonne transmission des images. Nous vous recommendons vivement de vérifier le système d'exploitation et les mises à jour du lecteur.
• En fonction du type de périhérique réseau sans fil et de l'ordinateur que vous utilisez, le projecteur pourrait ne pas communiquer correctement avec votre ordinateur, même si l'ordinateur que vous utilisez est équipé d'une fonction LAN sans fil intégrée. Si un problème de communication venait à survenir, veillez utiliser un apparéil de réseau sans fil certifié WI-FI.
• Au cas où vous utilisez LiveViewer sous Windows Vista ® ou Windows® 7, Aero® Glass ne peut pas etre utilisependant que l'imagede l'ordinateur est affichee sur le projecteur.
• Lors de l'installation de LiveViewer sous Windows Vista®, Windows® 7 ou Windows® 8, le message d'advertisement UAC (User Account Control) s'affiche.
• Voitre ordinateur doit satisfaire aux exigences matérielles minimum de votre système d'exploitation.
  "LiveViewer" ne fonctionne pas sous Windows Vista ^® qui n'a pas ete mis a jour avec le Service Pack 1 ou supérieur. Installez le dernier Service Pack sur notre Windows Vista ^® .
• Il se peut que le transfert video via le réseau ne soit pas pris en charge selon l'association de logiciels et matériels de l'ordinateur. Le cas échéant, un cable video/ordnateur est préféable.
• Selon ses specifications, votre ordinateur peut ralentir en raison de l'utilisation extensive du processeur lorsque "LiveViewer" est utilisé.
  La taille de l'écran sera réduite, puis transmise au projecteur si la taille d'écran de l'ordinateur est plus grande que WXGA/XGA. La vitesse de transmission peut être plus lente que d'habitude en raison du processus de rétrécissement. Pour une vitesse de transmission plus élevée, il est recommendé de régler la résolution de l'écran de l'ordinateur sur WXGA/XGA. Veuillez vous reporter aux manuels de votre ordinateur ou de Windows pour les réglages.

REMARQUE sur le projecteur

Le contrôle de la communication reseau est desactive lorsque le projecteur est en mode pause si I'element MODE PAUSE du menu INSTALLAT du projecteur est regle sur ECONOMIE. Veuillez connecter la communication reseau sur le projecteur après avoir regle le MODE PAUSE sur NORMAL.

2.3 Mise à jour du logiciel "LiveViewer"

Veuillez vérifier et recupérer la dernière version sur le site internet d'Christie.

http://www.christiedigital.com

Certaines fonctions expliquées dans ce manuel nécessitent la version 6.xx de “LiveViewer”. (x dans la version signifie 0 ou supérieur.)

3 Lancement du logiciel Viewer

Cette section explique comment utiliser VLCviewer. La marche a suivre est la suivante :

ÉTAPE 1. Installer l'application Viewer (ci-dessous)

ÉTAPE 2. Se connecter au réseau (199)

La fonction Connexion rapide prépare quelques options pour la connexion au projecteur. Vous pouvez en selectionner une qui satisfait vos exigences.

Sélectionner à partir d'une liste
Connexion Passcode
Connexion au profil
Connexion au Registre Historique
Connexion manuelle
Ma Connexion

Dans certains cas, il peut y avoir plusieurs projecteurs connectés au même réseau. Avant d'envoyer votre image, veuillez confirmer que le bon projeteur est selectionné.

ÉTAPE 3. Demarrer la Présentation en réseau (24)

Le menu principal de VLCviewer va apparaître a l'ecran. Vous pouvez a present envoyer vos images au projecteur via le réseau.

Fig.3.a VLCvewer Menu principal

3.1 Installation de "LiveViewer"

Pour pouvoir utiliser Viewer, vous devez d'abord installer le logiciel sur le CD accompagnant le projecteur sur tous les ordinateurs que vous souhaitez connecter à votre projeteur réseau.

Les procedures suivantes vous indiquent comment installer VLCvewer sur un ordinateur sous Windows 7.

1. AllumezVote PC et ouvrez une session en tant qu'administrateur.
2. Fermez toutes les autres applications.
3. Insérer le CD-ROM fourni dans le lecteur CD-ROM/DVD-ROM du PC.
4. ÀpRES un certain temps, la boîte de dialogue Choose Setup Language apparaitra comme indiqué à droite. Sélectionnez ce que vous poulez utiliser dans la liste et cliquez sur [OK].

REMARQUE

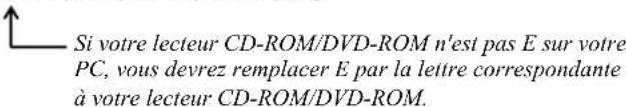

• Si la boite de dialogue "Choose Setup Language" n'apparait pas, veillez proceder comme suit:

(1) Cliquez sur la touche [demarrer] dans la barre d'outil et seLECTIONner "Executer".

(2) Tapez E:setup.exe puis cliquez sur [OK].

• Si un logiciel de la même version est déjà installé, vous serez invite à le désinstaller. Sélectionnez « Oui » pour ce faire. Cliquez sur [Cancel] La désinstallation sera annullée. Si vous avez désinstallé le logiciel par mégarde, veuillez le réinstaller depuis la première étape.

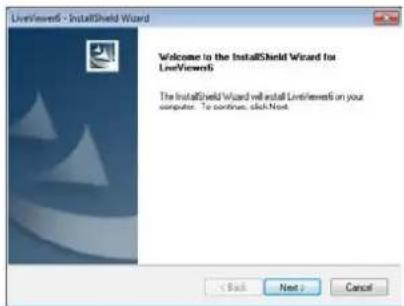

1. ÀpRES un certain temps, la boîte de dialogue Welcome apparaitra comme indiqué à droite. Cliquez sur [Next].

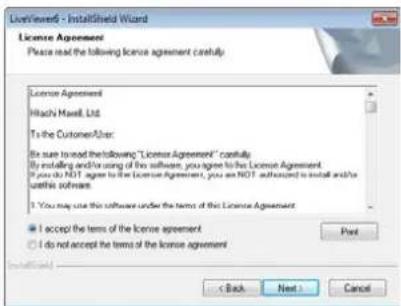

2. La convention des droits d'utilisation apparait. Si vous acceptez les termes de la licence, choisissez "I accept the terms of the license agreement" et pressez la touche [Next].

3. La boîte de dialogue de besoin de destination apparait. Cliquez sur [Next].

REMARQUE

Le dossier C:\Program Files\Projector Tools\Liviewer6 sera cree et le programme sera installé dans ce dossier. Si vous souhaite l'insteller dans un dossier différent, cliquez sur [Browse] et seLECTIONnez un autre dossier.

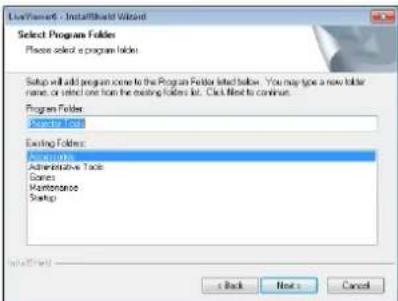

1. La boite de dialogue Select Program Folder apparait. Confirmez le nom du dossier programme. Si "Projector Tools" est d'accord, cliquez sur [Next] pour continuer. Dans le cas contraire, entrez le nom de dossier désiré puis cliquez sur [Next].

2. ÀpRES un instant, l'installation se finiera et la boite de dialogue "Installation Terminée" apparaitra comme à droite. Cliquez sur [Finish].

Pour confirmer que le logiciel a correctement eté Installed, cliquez sur [demarrer] dans la barre d'outil, selectionnee "Programmes" puis selectionnee le dossier "Projector Tools".
"LiveViewer" apparaitra dans le dossier si l'installation a ete reussie.

3.2 Se connecter au réseau

LiveViewer you offer plusiers options pour connecter voe projecteur reseau. Vou posses choisir celle convenant le meux a tou systeme et a vos besoins d'utiliser. Les descriptions fournies ici illustrrent le cas ou Windows 7 est instalé sur voe ordinateur.

REMARQUE

La qualite d'imagpe peut se deteterer ou la sortie du son peut etre saccade en raison d'un faible debit de transfert de donnees provoque par une bande de communication faible entre l'ordinateur et le projecteur lorsque plusieurs ordinateurs communquent avec le projecteur.
Si you essayez de connecter voire ordinateur via le reseau a un projecteur qu'un autre ordinateur utiliseit comme Affichage USB, le debit de transfert peut etre reduit et provoquer la deterieioration de la qualite d'image ou l'interruption de la sortie audio.

3.2.1 Lancer Viewer

Demarrer "LiveViewer" depuis votre PC enCHOISIANT I'une des options suivantes.

Double-cliquez sur l'icone "LiveViewer" située sur le bureau de votre PC
Sélectionnez "démarrer" → "Programmes" → "Projector Tools" → "LiveViewer6" dans le menu Windows.

Puis, rendez-vous à la section "3.2.2 Sélectionner la méthode de connexion". (9)

REMARQUE

• LiveViewer ne peut pas être démarré si « Livewinner Lite for USB » est exécuté sur votre ordinateur.
• Un message apparait en cas de probleme ou pour vous fournir des informations. Lise le message et repondez-y le cas échéant. A propos des messages, reportez-vous a "Annexe A Messages" (36)

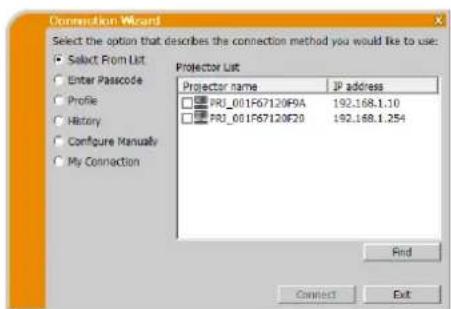

3.2.2 Sélectionner la méthode de connexion

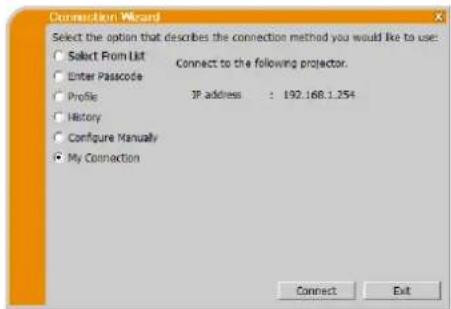

Le menu suivant apparait sur votre ordinateur pour démarrer VLCviewer. Sélectionnez l'option dérivant la méthode de connexion que vous souhaitez utiliser.

Select From List (Selectionner à partir d'une liste) Rendez-vous à la rubrique "3.2.2.1 Sélection à partir d'une liste". (10)
Enter Passcode (Tapez le Passcode) Rendez-vous à la rubrique "3.2.2.2 Connexion au Passcode". (10)

Profile (Profil) Rendez-vous à la rubrique "3.2.2.3 Connexion du Profil". (11)

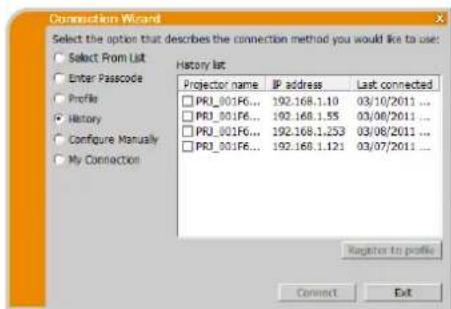

History (Registre Historique) Rendez-vous à la rubrique "3.2.2.4 Connexion à partir du registre Historique". (11)

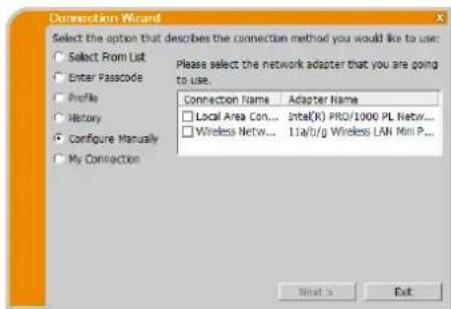

Configure Manually (Configurer manuellement) Rendez-vous à la rubrique "3.2.2.5 Configurer manuellement". (12)
My Connection (Ma Connexion) Rendez-vous à la rubrique "3.2.2.6 Sélectionner Ma Connexion". (12)

3.2.2.1 Sélection à partir d'une liste

Avant deCHOISIR cet element,voire PC et les projecteurs doivent etre connectés au meme reseau. Si la connexion est déjà établie, selectionnee "Select From List (Selectionner a partir d'une liste)". La Projector List (Liste de projecteurs), une liste des projecteurs connectés au reseau apparait dans la fenetre.

Selectionnez les projecteurs que vous souhaitez utiliser et cochez leur case respective. Ensuite,clinque sur [Connect].Le processus de connexion demarre.

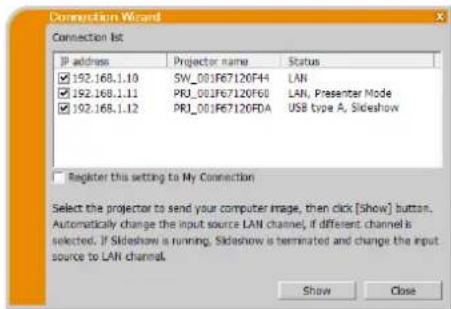

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

YououpouvezverifierI'etatdelaconnexiongracea liconesuivante surla listedeprojecteurs.

: La connexion réseau vers le projeteur n'est pas encore établie.
: La connexion réseau est établie, mais la transmission de l'image est en attente.
: La connexion reseau est etablie et les images du PC sont envoyees vers le projecteur.

REMARQUE

• Vous pouvez seLECTIONner jusqu'à 12 projecteurs simultanément dans la liste.
  Lorsque you selectionne pluseurs projecteurs, le Mode multi projector est automatiquement selectionne. (25)
  You may not find any projector on the list under your network condition. Veuillez cliquer sur [Find].

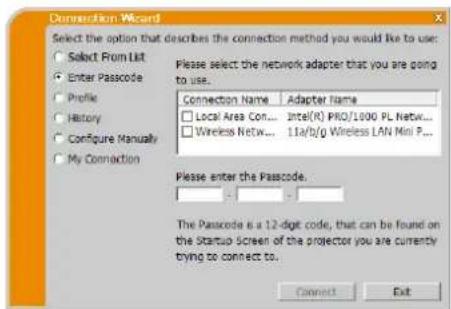

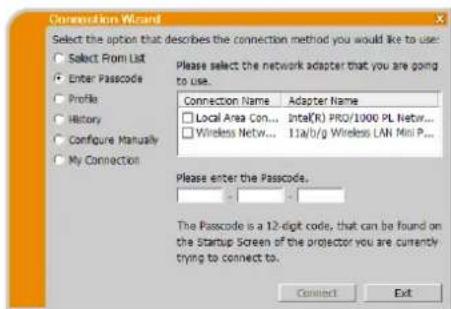

3.2.2.2 Connexion au Passcode

Si vous souhaitez utiliser le Passcode pour connecter le projecteur, Sélectionnez « Enter Passcode (Tapez le Passcode) » Une liste des adaptateurs réseau disponibles et des zones de saisie pour le Passcode apparaisent dans la fenêtre. Le Passcode est donné par le projecteur sur l'écran. Il vous suffit de saisir le Passcode dans Viewer pour connecter le projecteur réseau.

Selectionnez l'adaptateur réseau que vous souhaitez utiliser et cochez sa case, puis saisissez le Passcode du projecteur auquel vous essayez de vous connecter. Ensuite, cliquez sur [Connect]. Le processus de connexion démarce.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

Pour en savoir plus sur le Passcode, reportez-vous à "3.2.3 Passcode (Mot de salle)". (13)

REMARQUE

• Vou ne pouvez pas vous connecter s'il n'y a pas d'adaptateur reseau disponible sur votre ordinateur.

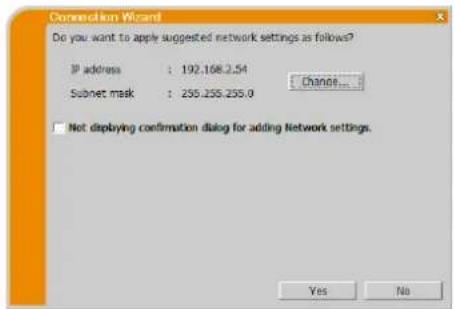

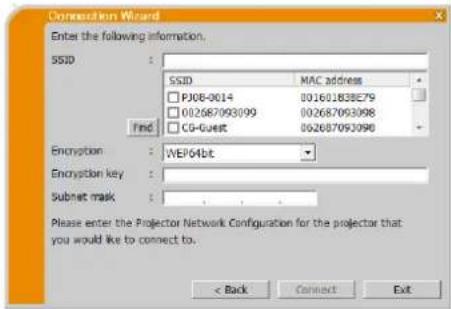

  Vous pouze avoir besoin de definir manuellement l'Adresse IP et d'autres reglages reseau en fonction des conditions de�te reseau.

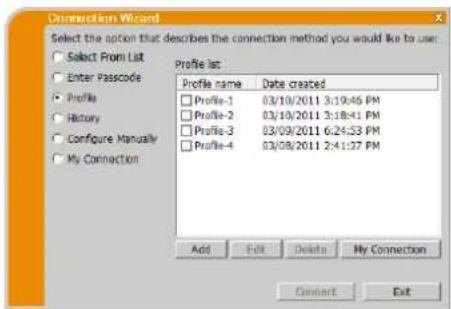

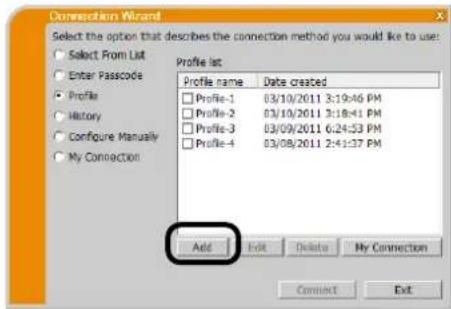

3.2.2.3 Connexion du Profil

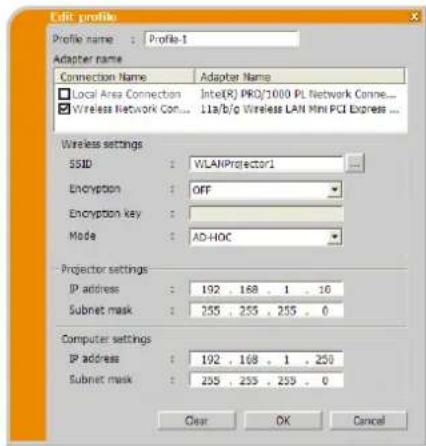

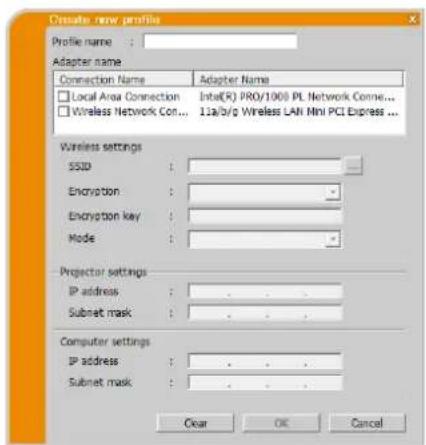

Si vous souhaitez utiliser les données profil pour connecter le projecteur réseau, sélectionnez « Profile (Profil) ». La Profile list (liste de profils), une liste de données profil mémorisées apparait dans la fenêtre. Auparavant, il est nécessaire de stocker les données profil.

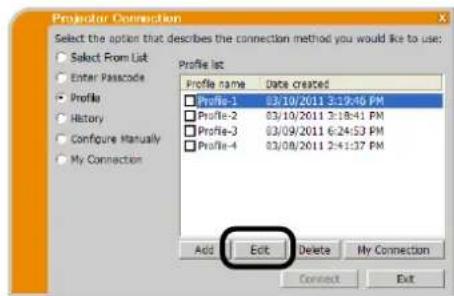

Selectionnez les données 'Profile (Profil)' que vous souhaitez utiliser et cochez leur case. Ensuite, cliquez sur [Connect]. Le processus de connexion démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

Pour en savoir plus sur le Profil, reportez-vous à “4.5 Données profil”. (34)

REMARQUE

Pour vérifier les paramétres dans des données profil, veuillez suivre les étapes suivantes.

✓ Choisissez les données profil que vous souhaitez vérifier.
Placez le curseur de la souris sur les données profil et faites un clc droit pour afficher un menu instantané.
Sélectionnez "Properties (Propriétés)" dans le menu instantané et faites un clic gauche.
Les informations sur les parametes de données profil s'affichent.

• Si le DHCP est activé sur le projecteur, la connexion réseau entre ce dernier et le PC risque de ne pas s'établit, étant donné que l'adresse IP pourrait changer. Si vous souhaitez utiliser la connexion Profil, il est recommandé de désactiver DHCP sur le projecteur.

3.2.2.4 Connexion à partir du registre Historique

Si vous souhaitez utiliser les données Registre Historique pour connecter le projecteur, sélectionnez « History (Registre Historique) ». La History list (Liste de l'histoire) des connexions, une liste des projecteurs connectés par le passé, apparait dans la fenêtre.

Selectionnez les données Registre Historique que vous souhaitez utiliser et cochez leur case. Ensuite, cliquez sur [Connect]. Le processus de connexion démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

Si vous souhaitez copier un historique vers une donnée profil, Sélectionnez un des historiques et cliquez sur [Register to profile] (Enregister dans le profil). Les données profil ne peuvent pas etre effacées automatiquement. Pour en savoir plus sur le Profil, reportez-vous a "4.5 Données profil". (34)

REMARQUE

Le nombre maximum de registres Historiques est de 20. Lorsque le 21e est stocké, le plus ancien des 20 historiques sera écrasé.
- Les information de date et l'heure dans chaque historique sont renouvelles lorsque le réseau se connecte en utilisant le registre historique.
- Si le DHCP est activé sur le projecteur, la connexion réseau entre ce dernier et le PC risque de ne pas s'étabir, étant donné que l'adresse IP pourrait changer. Si vous souhaitez utiliser la connexion Registre Historique, il est recommendé de désactiver DHCP sur le projecteur.

3.2.2.5 Configurer manuellement

Pour régler manuellement la connexion, sélectionnez « Configure Manually (Configurer manuellement) ». Une liste des adaptateurs rescau disponibles apparait dans la fenêtre.

Selectionnez l'adaptateur réseau que vous souhaitez utiliser et cochez sa case, puis cliquez sur [Next].

Rendez-vous à la rubrique "3.2.4 Configuration manuelle des paramétres réseau". (19)

REMARQUE

• Jusqu'à 12 projecteurs peuvent être connectés simultanément.
  Lorsque plusieurs projecteurs sont connectés, le Mode multi projecteur est automatiquement selectionné. (125)

3.2.2.6 Sélectionner Ma Connexion

Si vous scélectionnez Ma Connexion, le PC sera connecté au projecteur via le réseau, et utilisera les données profil qui sont affectées par défaut à Ma Connexion.

Selectionnez « My Connection (Ma Connexion) » et cliquez sur [Connect]. L'ordinateur demarre immédiatement le processus de connexion au projeteur.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

REMARQUE

Si le DHCP est activé sur le projecteur, la connexion réseau entre ce dernier et le PC risque de ne pas s'étabir, étant donné que l'adresse IP pourrait changer. Si vous souhaitez utiliser Ma Connexion, il est recommendé de désactiver DHCP sur le projecteur.
Si aucune donnée profil n'a ete assignee a Ma Connexion, il est alors impossible d'utiliser cette derniere.

3.2.3 Passcode (Mot de passer)

Le système de Passcode unique permet de vous connecter simplement et rapidement au réseau. Le Passcode est un code qui transcrit les paramétres réseau au projecteur. Lorsque vous saississez le Passcode dans le logiciel VLCvewer sur toute ordinateur, les reglages reseau du projecteur et de l'ordinateur sont mis en correspondance et la connexion est etablie immediatement. Cette section a pour but d'explainer comment utiliser Passcode.

REMARQUE

• Le système de Passcode ne fonctionne pas dans les conditions mentionnées ci-dessous. Si votre système satisfait à l'une des conditions, veuillez étabir manuellement la connexion après avoir saisi le Passcode.

1) Le cryptage est utilisé.
2) Un Service Set Identifier (SSID) unique est utilisé.

Il existe 4 réglages SSID par défaut.

SSID usine par défaut 1: wireless
SSID usine par défaut 2 : WLANProjector1
SSID usine par défaut 3:WLANProjector2
SSID usine par défaut 4 : WLANProjector3

3) Un masque sous-reseau n'est pas de classe A , B ou C .

Class A:(255.0.0.0) Class B:(255.255.0.0) Class C:(255.255.255.0)

3.2.3.1 Obtenir le Passcode

Le Passcode est un code de 12 chiffres composé de caractères alphanumeric ("1-9" et "A-Z"). Le Passcode (Mot de passage) est affché sur l'écran du projecteur.

Groupe de modèles de projecteur: A

Il existe deux méthodes pour obtenir le Passcode par le projecteur.

Methode 1

√ Allumez le projecteur, et assurez-vous que l'image s'affiche à l'écran.
Appuyer sur la touche COMPUTER de la télécommande ou sur la touche INPUT du projecteur, pour selectionner le LAN comme port d'entrée.
En l'absence de signal sur le port LAN, vous trouverez le Passcode (Mot de passage) à l'écran.

Methode 2

√ Allumez le projeteur, et assurez-vous que l'image s'affiche à l'écran.
Appuyer sur la touche MENU de la télécommande ou bien les touches / / / du projecteur pour afficher le menu à l'écran.
Utiliser le curseur / pour selectionner "MENU AVANCE" et utiliser le curseur pour selectionner une rubrique.
Utiliser le curseur / pour selectionner RESEAU et utiliser le curseur pour selectionner une rubrique.
Utiliser le CURSUR / pour selectionner le menu INFORMATIONs et utiliser le CURSUR pour afficher INFORMATIONs.
Le Passcode (Mot de passer) apparait dans la fenetre INFORMATIONS.

REMARQUE

• Optez pour la méthode 2 lorsque vous projetez l'image de votre ordinateur en utilisant le logiciel "LiveViewer" ou lorsque le port LAN n'est pas sélectionné comme source d'entrée.
• S'il n'y a pas de communication entre le projecteur et le PC dans les 5 minutes, le Passcode sera changé.

Groupe de modèles de projecteur: B

Il existe deux méthodes pour obtenir le Passcode par le projecteur.

Methode 1

√ Allumez le projecteur, et assurez-vous que l'image s'affiche à l'écran.
Appuyer sur la touche COMPUTER de la telecommande ou sur la touche INPUT du projecteur, pour selectionner le LAN comme port d'entrée.
En l'absence de signal sur le port LAN, vous trouvrez le Passcode (Mot de passage) à l'écran.

Methode 2

Allumez le projeteur, et assurez-vous que l'image s'affiche a I'écran.
Appuyer sur la touche COMPUTER de la telecommande ou sur la touche INPUT du projecteur, pour selectionner le LAN comme port d'entrée.
Utiliser le curseur / pour selectionner "MENU AVANCE" et utiliser le curseur pour selectionner une rubrique.
Utiliser le curseur / pour selectionner RÉSEAU et utiliser le curseur pour selectionner une rubrique.
Utilisz les touches du curseur / pour selectionner les INFORMATIONS SANS FIL ou INFORMATIONS CABLE selon le type de connexion que vous utilisez, et appuyez sur la touche du curseur
Le Passcode (Mot de passage) apparait en haut de la fenetre INFORMATIONS.

REMARQUE

• Optez pour la méthode 2 lorsque vous projetez l'image de votre ordinateur en utilisant le logiciel "LiveViewer" ou lorsque le port LAN n'est pas sélectionné comme source d'entrée.
  S'il n'y a pas de communication entre le projeteur et le PC dans les 5 minutes, le Passcode sera changé.
  Il y a deux types de Passcode (Mot de salle), MOT DE PASSE_SANS FILE et MOT DE PASSE_CABLE. Sélectionnez le type convenant à votre'utilisation en vous reportant aux images suivantes.

MOT DE PASSE_SANS FIL	MOT DE PASSE_CABLE
a) Connexion directe entre le projecteur et l'ordinateur.	a) Le projecteur est connecté à l'ordinateur par le LAN Cable.
b) Le projecteur est connecté à un point d'accès par un réseau local (LAN) sans fil.	b) Le projecteur est connecté à un point d'accès par un LAN cable.

3.2.3.2 Tapez le Passcode

Après avoir sélectionné l'adaptateur réseau que vous souhaitez utiliser, saisissez le Passcode dans le menu VLCviewer en séparant les 4 chiffres dans les 3 cases (12 chiffres en tout).

Exemple: MOT DE PASSE 1234-5678-9ABC

Reportez-vous à “3.2.2.2 Connexion au Passcode” pour continuer. (10)

REMARQUE

Lorsque you utilisez le Passcode, la casse des lettres n'est pas prise en compte.
- Si l'écran de configuration manuelle s'affiche, veillez vous rendre à la rubrique. "3.2.3.3 Configuration manuelle" pour continuer. (□ ci-dessous)

3.2.3.3 Configuration manuelle

Après avoir rentré le Passcode (Cci-dessus), vous devze rentrer les parametres reseau manuellement si vous utilisez un code de cryptage, un SSID unique ou encore un masque de sous-reseau qui exchut les classes A/B/C (13).

REMARQUE

Si vous avez besoin des informations du reglage reseau sur le projecteur, procedez comme suit.
Groupe de modèles de projecteur: A

√ Allumez le projeteur, et assurez-vous que l'image s'affiche à l'écran.
Appuyer sur la touche MENU de la télécommande ou bien les touches / du projecteur pour afficher le menu à l'écran.
Utiliser le curseur / pour selectionner "MENU AVANCE" et utiliser le curseur pour selectionner une rubrique.
Utiliser le curseur pour selectionner le RÉSEAU et utiliser le curseur pour selectionner une rubrique.
Utiliser le curseur / pour selectionner INFOS et appuyer sur la touche.
Les paramètres seront affichés dans la fenêtre RÉSEAU INFORMATIONS.

Groupe de modèles de projecteur: B

√ Allumez le projeteur, et assurez-vous que l'image s'affiche à l'écran.
Appuyer sur la touche MENU de la télécommande ou bien les touches / du projecteur pour afficher le menu à l'écran.
Utiliser le curseur / pour selectionner "MENU AVANCE" et utiliser le curseur pour selectionner une rubrique.
Utiliser le curseur / pour selectionner le RSEEAU et utiliser le curseur pour selectionner une rubrique.
Utilisez les touches du curseur / pour selectionner les INFORMATIONS SANS FIL ou INFORMATIONS CABLE selon le type de connexion que vous utilisez, et appuyez sur la touche du curseur
Le réglage est affché dans la fenetre INFORMATIONS.

Réseau local sans fil (LAN)

L'information demande depend de la connexion entre le projecteur et l'ordinateur.

Connexion directe entre le projecteur et l'ordinateur.

Rendez-vous à la rubrique "3.2.3.4 Connexion directe entre le projecteur et l'ordinateur". (16)

Le projecteur est connecté à un point d'accès par un LAN cable.

Rendez-vous à la rubrique "3.2.3.5 Le projecteur est connecté à un point d'accès par un LAN cable". (17)

Le projector est connecté à un point d'accès par un rescau local (LAN) sans fil.

Rendez-vous à la rubrique "3.2.3.6 Le projecteur est connecté à un point d'accès par un réseau local (LAN) sans fil". (18)

Réseau local cable

Si vous utilisez un LAN cable, passcz a I'elément 3.2.3.7 Reseau local cable". (18)

3.2.3.4 Connexion directe entre le projecteur et l'ordinateur.

(Groupe de modèles de projecteur: B)

Entrez l'information suivante qui est paramétrée dans le projecteur.*1

SSID: wireless (example)

Encryption (Cryptage): WEP64bit (exempl)

Encryption key (Clé de cryptage) :
*** (exemple)

Subnet mask (Masque sous-réseau) *255.255.255.128 (exemple)

Cliquez sur [Connect].

Le processus de connexion via le LAN sans fil démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

Fig. 3.2.3.4: Connexion directe entre le projecteur et l'ordinateur.

REMARQUE

* Pour couver les parametes reseau dans le projecteur, referez-vous a la REMARQUE. (11 15)
- Cliquez sur [Find] pourmettre à jour la liste SSID.
* ^2 Si vous utilisez un cryptage, vous devez le parametrer. Contactez l'administrateur reseau pour vérifier la clé de cryptage entree dans le projecteur. La clé de cryptage est always affichée comme ceci "*".
^S Si vous utilisez un masque sous-reseau qui exclue les classes A / B / C, veuillez le parametrer.

3.2.3.5 Le projecteur est connecté à un point d'accès par un LAN cable.

Paramétrre le point d'accès. Entrez l'information suivante.

SSID: WirelessAccessPoint (exempl) Encryption (Cryptage): WEP64bit (exempl) Encryption key (Clé de cryptage) * : (exempl)

Les réglages sur le projecteur.*3 Entrez l'information suivante.

Subnet mask (Masque sous-réseau) : 255.255.255.128 (exemple)

Cliquez sur [Connect]. Le processus de connexion demarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

Fig. 3.2.3.5: Le projecteur est connecté à un point d'accès par un LAN cable.

REMARQUE

• Contactez l'administrateur reseau pour connaître les parametes du point d'accès.
• Cliquez sur [Find] pourmettrea jour la liste SSID.
  ^2 Si vous utilisez un cryptage, vous devez le parametrer. Contactez l'administrateur reseau pour vérifier la clé de cryptage régée dans le point d'accès. La clé de cryptage est toujours affichée comme ceci “*”.
  ^3 Pour trouver les paramétres réseau dans le projeteur, refèrez-vous à la REMARQUE. (15)
  ^4 Si vous utilisez un masque sous-réseau qui exclue les classes A / B / C , veuillus le paramétrer.

3.2.3.6 Le projecteur est connecté à un point d'accès par un réseau local (LAN) sans

fil. (Groupe de modèles de projecteur: B)

Paramétrer le point d'accès.*f.

Entrez l'information suivante.

SSID: WirelessAccessPoint (example)

Les réglages sur le projecteur.*3

Entrez l'information suivante.

Subnet mask (Masque sous-reseau) 4

255.255.255.128 (exempl)

Cliquez sur [Connect].

Le processus de connexion via le LAN sans fil démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (122)

Fig. 3.2.3.6: Le projecteur est connecté à un point d'accès par un réseau local (LAN) sans fil.

REMARQUE

• Contactez l'administrateur réseau pour connaître les paramétres du point d'accès.
• Cliquez sur [Find] pourmettre à jour la liste SSID.
  ^2 Si vous utilisez un cryptage, vous devez le paramétrer. Contactez l'administrateur reseau pour vérifier la clé de cryptage régée dans le point d'accès. La clé de cryptage est toujours affichée comme ceci “***”.
• Pour couver les paramétres réseau dans le projeteur, reféré-vous à la REMARQUE. (15)
  ^*4 Si vous utilisez un masque sous-reseau qui exchue les classes A / B / C ,因为你 le parametrez.

3.2.3.7 Résseau local cable

Entrez l'information suivante qui est paramétrée dans le projecteur.

Subnet mask (Masque sous-réseau) ^ / :

255.255.255.128 (exempl)

Cliquez sur [Connect].

Le processus de connexion démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (122)

REMARQUE

^*I Si vous utilisez un masque sous-reseaut qui exclude les classes A / B / C ,veuillus le parametrer.

3.2.4 Configuration manuelle des paramètres réseau

Tous les réglages pour la connexion réseau entre le projecteur et l'ordinateur doivent être manuelle saisis si vous sélectionnez « Configure Manually (Configurer manuelle) » comme méthode de connexion dans le menu de VLCviewer.

Les informations à saisir pour la configuration manuelle dépendent de la façon dont vous souhaitez connecter le projecteur et l'ordinateur.

Réseau local sans fil (LAN)

L'information demandée dépend de la connexion entre le projecteur et l'ordinateur.

Connexion directe entre le projecteur et l'ordinateur.

Rendez-vous à la rubrique "3.2.4.1 Connexion directe entre le projecteur et l'ordinateur".

(□ ci-dessous)

Le projecteur est connecté à un point d'accès par un LAN cable.

Rendez-vous à la rubrique "3.2.4.2 Le projecteur est connecté à un point d'accès par un LAN cable"

(20)

Le projecteur est connecté à un point d'accès par un réseau local (LAN) sans fil.

Rendez-vous à la rubrique "3.2.4.3 Le projecteur est connecté à un point d'accès par un réseau local

(LAN) sans fil" (21

Réseau local cable

Si vous utilisez un LAN cable, passes à l'objet "3.2.4.4 Réseau local cable" (21).

3.2.4.1 Connexion directe entre le projecteur et l'ordinateur. (Groupe de modèles de projecteur: B)

Encryption key (Clé de cryptage) 空

*************************************************************************************************** (Example)

Mode (mode): AD-HOC

Cliquez sur [Next].
Entrez l'information suivante qui est paramétrée dans le projecteur.*l

Cliquez sur [Add]. L'Adresse IP est ajoutee a la liste.

Subnet mask (Masque sous-réseau):

255.255.255.0 (exempl)

Cliquez sur [Connect].

Le processus de connexion via le LAN sans fil à tous les projecteurs de la liste démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

REMARQUE

• Pour couver les paramètres réseau dans le projecteur, refèreç-vous à la REMARQUE. (11 15)
• Cliquez sur [Find] pourmettre à jour la liste SSID.
  ^2 Si vous utilisez un cryptage, vous devez le parameter. Contactez l'administrateur reseau pour vérifier la clé de cryptage entree dans le projecteur. La clé de cryptage est toujours affichée comme ceci ********.
• Jusqu'à 12 Adresses IP peuvent être enregistrées dans la liste.

Fig. 3.2.4.1: Connexion directe entre le projecteur et l'ordinateur.

3.2.4.2 Le projecteur est connecté à un point d'accès par un LAN cable.

Paramétrre le point d'accès. Entrez l'information suivante.

SSID: WirelessAccessPoint (exempl)
Encryption (Cryptage): WEP64bit (exempl)
Encryption key (Clé de cryptage) ^2 : * (exempl)
Mode (mode): INFRASTRUCTURE

Cliquez sur [Next].
Les réglages sur le projecteur.*3 Entrez l'information suivante.

IP address (Adresse IP): 192.168.1.10 (exampie)

Cliquez sur [Add]. L'Adresse IP est ajoutee a la liste.

Subnet mask (Masque sous-réseau): 255.255.255.0 (exampie)

Cliquez sur [Connect]. Le processus de connexion demarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

REMARQUE

^I Contactez l'administrateur reseau pour connaître les parametes du point d'accès.
- Cliquez sur [Find] pourmettre à jour la liste SSID.
^2 Si vous utilisez un cryptage, vous devez le parametrer. Contactez l'administrateur reseau pour vérifier la clé de cryptage régée dans le point d'accès. La clé de cryptage est toujours affichée comme ceci "*".
^3 Pour couver les paramètres réseau dans le projecteur, référez-vous à la REMARQUE. (15)
- Jusqu'à 12 Adresses IP peuvent être enregistrées dans la liste.

Fig.3.2.4.2: Le projecteur est connecté à un point d'accès par un LAN cable.

3.2.4.3 Le projecteur est connecté à un point d'accès par un réseau local (LAN) sans

fil. (Groupe de modèles de projecteur: B)

Paramétre le point d'accès.

Entrez l'information suivante.

SSID: WirelessAccessPoint (example)

Encryption key (Clé de cryptage) ^*2 :

******************************************************************************************************* (Example)

Les réglages sur le projecteur.*3

Entrez l'information suivante.

Cliquez sur [Add]. L'Adresse IP est ajoutec a la liste.

Subnet mask (Masque sous-réseau): 255.255.255.0 (exampie)

Cliquez sur [Connect].

Le processus de connexion via le LAN sans fil à tous les projecteurs de la liste démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

REMARQUE

• Contactez l'administrateur réseau pour connaître les paramétres du point d'accès.
• Cliquez sur [Find] pourmettrea jour la listed SSID.
  ^2 Si vous utilisez un cryptage, vous devez le paramétrr. Contactez l'administrateur reseau pour vérifier la clé de cryptage régée dans le point d'accès. La clé de cryptage est toujours affichée comme ceci “***”.
• Pour couver les paramétres réseau dans le projecteur, reféré-vous à la REMARQUE. (15)
• Jusqu'à 12 Adresses IP peuvent être enregistrées dans la liste.

Fig.3.2.4.3: Le projecteur est connecté à un point d'accès par un réseau local (LAN) sans fil.

3.2.4.4 Réseau local cable

Entrez l'information suivante qui est paramétrée dans le projecteur. *

Cliquez sur [Add]. L'Adresse IP est ajoutec a la liste.

Subnet mask (Masque sous-réseau): 255.255.255.128 (exemple)

Cliquez sur [Connect].

Le processus de connexion démarre.

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

REMARQUE

* Pour couver les parametes reseau dans le projecteur, referez-vous a la REMARQUE. (15)
- Jusqu'à 12 Adresses IP peuvent être enregistrées dans la liste.

3.2.5 Confirmation de la connexion à votre destination

3.2.5.1 Confirmation de I'etat de la connexion

Le menu Connection status (Etat de la connexion) apparait lorsque
vous cliquez sur [Connect] et le processus de connexion demarre.
Voupeuz verifie le processus dans le champ [Status (Etat)].
Lorsque tous les projecteurs sont connectes, la Connection list (Liste
de connexions) apparait.
Pour annuler les connexions, cliquez sur [Connect cancel (Annuler la
connexion)].
Si vous avej déjà etabli une connexion avant de cliquer sur [Annuler
la connexion], la Lieste de connexions apparait une fois le processus
de connexion annulé.

Rendez-vous à la rubrique "3.2.5.2 Nombre de connexions". (ci-dessous)

Un message d'erreur apparait en cas d'erreur de connexion.

Rendez-vous à la rubrique "3.2.6 Erreur de connexion". (23)

REMARQUE

La connexion est annulée et une erreur de temporisation surgir si la connexion est impossible au bout d'une minute.

3.2.5.2 List de connexions

Tous les projecteurs sont connectés, la Connection list (liste de connexions) apparait.

Cochez la case du projecteur dont vous souhaitez transmettre l'image et cliquez sur [Show].

Le port d'entrée du projecteur passée automatiquement sur LAN et la transmission des images démarre.

Rendez-vous à la rubrique "4 Viewer Operation". (H 27)

Si vous selectionnez [Close], le menu principal de VLCviewer apparait en mode en attente. (Lc mode veille correspond a un etat pour lequel il n'y a pas de transmission d'image, bien que la connexion au réseau soit etablie.) La transmission demarre lorsque vous cliquez sur la touche mode d'affchage ou la touche demarrer capture sur le menu principal de VLCviewer.

REMARQUE

• Jusqu' à 12 projecteurs peuvent être connectés simultanément.
• Si vous souhaitez enregistrer un des réglages de connexion sous Ma Connexion, cochez « Register this setting to My Connection (Enregistrer ce paramètre à Ma Connexion)». Àpres l'enregistrement de Ma Connexion, les données seront affichées dans la Liste de profils.

3.2.6 Erreur de connexion

Lorsque la connexion au projecteur n'a pas pu etre établie, un message d'erreur "Failed to connect to the following projector." s'affichera. Cliquez sur [OK], le menu principal de VLCviewer s'affiche meme si la connexion reseau n'est pas ettable. Cliquez sur la touche connecter sur le menu principal de VLCviewer pour revenir a 3.2.2 Selectionner la methode de connexion". (9)

Si vous avez essaye de connecter plusieurs projecteurs alors que la connexion de certains projecteurs est déjà établie, la Connection list (Liste de connexions) apparait lorsque vous cliquez sur [OK].

Rendez-vous à la rubrique "3.2.5.2 Nombre de connexions". (22)

REMARQUE

• Vérifiez le réglage réseau sur le projeteur particulièrement si vous utilisez Ma Connexion, et reessayez la connexion depuis l'objet "3.2.2 Sélectionner la méthode de connexion". (U 9)

3.3 Demarrage de la Présentation en réseau

Ce chapitre explique la fonction P representation en reseau, laquelle vous permit de projeter les images d'un ordinateur transmises par le biais d'un reseau.

"LiveViewer" you can per met de projeter les images depuis un ou plusieurs PC en raccordant le projecteur a un reseau existant sans utilise les cables de l'ordinateur. La fonction de Presentation en reseau facilitte la conduite de vos presentations et confrences.

Pour demarrer la Presentation en reseau, selectionnez le port LAN comme source d'entree sur le projecteur et cliquez sur la touche demarrer capture sur le VLCviewer.

3.3.1 Mode d'affichage

Dans Viewer, il y a deux modes d'affichage, mode PC Unique et mode Multi PC.

Mode PC Unique

Le projecteur affiche les images envoyées par un seul PC. (32)

Mode Multi PC

Le projecteur peut afficher simultanément les images envoyées par quatre ordinateurs connectés.

REMARQUE

Le son ne peut pas etre envoye en mode Multi PC.
Lorsque plusieurs ordinateurs sont connectes et essayent de communiquer avec un seul projecteur, la performance du transfert de données peut diminuer.
Lorsque des films sont affiches sur l'ecran du projecteur, il n'est pas recommande de connecter plus de cinq ordinateurs au projecteur.
Lorsque plusieurs ordinateurs sont connectés à un seul projecteur, nous vous recommendons de consulter votre administrateur réseau pour configurer un environnement de connexion ajustat où la charge du réseau est moindre autant que possible.
La qualite d'imagpe peut se deteterier ou la sortie du son peut etre saccade en raison d'un faible debit de transfert de donnees provoque par une bande de communication faible entre l'ordinateur et le projecteur lorsque plusieurs ordinateurs communiquent avec le projecteur.
Si you essayez de connecter voire ordinateur via le reseau a un projecteur qu'un autre ordinateur utiliseit comme Affichage USB, le debit de transfert peut etre reduit et provoquer la deterieration de la qualite d'image ou l'interruption de la sortie audio.

3.3.2 Mode Présentation

Dans le mode PC Unique, le projeteur peut être utilisé par un PC et bloquer l'accès à tout autre PC, si le le mode Présentation est activé dans "LiveViewer". Pendant votre presentation, vous n'avez pas besoin de vous inquieter si l'image à l'écran est remplace inopinément par une image envoyée par un autre PC. Le Mode Présentation peut être activé dans le menu option de LiveViewer.

3.3.3 Afficher du nom d'utilisateur

Un nom d'utilisateur peut etre defini dans VLCvewer et celui-ci s'affiche a I'ecran pendant la presentation. Ainsi, les spectateurs connaissent l'origine de I'image actuellement affichee a I'ecran.

3.3.4 Mode multi projecteur

Les projecteurs et leur ordinateur sont en Mode multi projecteur lorsque plusieurs projecteurs sont connectés à l'ordinateur. Dans le Mode multi projecteur, un maximum de 12 projecteurs peuvent être connectés simultanément à l'ordinateur par LAN sans fil ou cable.

REMARQUE

• Le son ne peut pas être envoyé en Mode multi projecteur.
  Le Mode Prensentation est annule dans tous les projecteurs lorsque l'un d'eux l'annule en Mode multi projecteur.
  Le mode Multi PC n'est PAS disponible en Mode multi projecteur.
  La performance du transfert peut diminuer dans le Mode multi projecteur.
  La touche mode d'affichage dans le menu principal de VLCviewer se transforme automatique en touche mode multi projecteur en Mode multi projecteur. (127)
• Il est recommandé de connecter un ordinateur et plusieurs projecteurs câbés pour le « Mode multi projecteur »

3.3.5 Mode de contrôle du modérateur

Un ordinateur peut être définir comme Modéréur (Hôte) pouvant contrôrler tous les autres ordinateurs (Clients) connectés via un LAN sans fil ou cable. Étant donné que l'ordinateur client ne peut pas contrôrler le Viewer et le projecteur, l'ordinateur hôte peut exécuter le programme comme prévu en toute capacité et toute sécurité. (Groupe de modèles de projecteur: E, F)

REMARQUE

• Un maximum de 50 ordinateurs, y compris l'ordinateur hote, peuvent rejoindre un groupe du Mode de contrôle du moderateur.
• Un seul ordinaire peut être selectionné comme Modéréur.
  Lorsqu'un ordinateur est selectionne comme Modereateur, une fois tous les ordinateurs y compris le Modereur connectes au meme projecteur, la transmission des images s'arrete.
  Le Mode Pésentation n'est PAS disponible en Mode de contrôle du moderateur.
  Le Mode de contrôle du moderateur peut etre annule lorsque le reseau est redemarré sur le menu du projecteur ou que le Contrôle Web est exécuté sur un navigateur Web.

4 Fonctionnement du Viewer

Quand il y aura une connexion entre le projecteur et votre PC, le menu principal de "LiveViewer" sera affiché sur l'écran du PC. Dans le menu principal, vous pouvez configurer les paramétres et utiliser les fonctions pour envoyer vos images vers le projecteur.

4.1 Menu principal et touches de commande

4.1.1 Type de Menu

Il y a deux types de menu principal pour Viewer, Facile et Avancé, qui peuvent être alternés à l'écran. Si Viewer est activé ou si la connexion n'est pas établie, le type Avancé apparait en premier.

Fig.4.a VLCvewer6 menu principal (type Facile / type Avance)

4.1.2 Touches de commande

1) Touche démarrer capture

La transmission au projeteur a début et les images seront affichées. Le mode d'affichage sera tout d'abord en mode PC Unique. Àpres cela, le dernier mode d'affichage est appliqué.

REMARQUE

La touche demarrer capture ne peut pas etre utilise si un ordinateur a déjà ete Moderateur.
- L'imageprincipale estaffichee dans un environnement multi-affichage.

2) Touche arrêt capture

La touche demarrer capture devient automatiquement la touche arrêt capture lorsque la transmission des images débute.

La transmission de l'image est stoppe.

REMARQUE

• Les images pouraient ne pas s'afficher à l'écran si les touches demarrer/arrêt capture sont cliquées avec insistence.

3) Touche pause

L'image à l'écran en temporairement figé. La dernière image qui est à l'écran avant de cliquer la touche resté affichée. Vous pouvezaminer les données image de votre PC sans les afficher sur l'écran du projecteur.

REMARQUE

La touche mode multi projecteur ne fonctionne pas tant que l'écran est ficé.

4) Display mode buttons (30)

Le mode d'affichage permute entre mode PC Unique et mode Multi PC.
Par ailleurs, il est possible de demarrer ou d'arreter la transmission des images.

5) Multi Projector mode button

La touche mode d'affichage devient automatiquement la touche mode multi projecteur en Mode multi projecteur.
La fenetre de commande multiprojecteur apparait. (30)

6) Moderator Control mode button (Groupe de modèles de projecteur: E, F)

L'ordinaire est regle comme Modereur et la fenetre de controde du moderateur apparait. (31)

REMARQUE

La touche mode de contrôle du moderator et la touche demarrer capture sont inutilisables si un ordinateur connecte au même projecteur est déjà Modérer.
Il n'est pas possible de cliquer sur la touche mode de contrôle du modérer en Mode multi projecteur.

7) Touche connector

La boite de dialogue pour selectionner la methode de connexion apparait. Pour en savoir plus, reportez-vous a I'elément 3.2.2. Selectionner la methode de connexion" (9)

8) Touche option

Le menu option s'affiche.

9) Touche de Contrôle Web

Lance le navigateur Web sur votre ordinateur et affiche l'écran de Contrôle Web pour commander un projecteur et modifier différents réglages pour le projecteur.

REMARQUE

• « Contrôle Web » ne peut pas commander plusieurs projecteurs à la fois. En Mode multi projecteur, une fenêtreEnumerant tous les projecteurs connectés apparait lorsque vous cliquez sur la touche de Contrôle Web. Sélectionnez le projeteur que vous souhaitez contrôleur.

10) Touche information

La version "LiveViewer" est affichée.

11) Touche déconneter

Le reseau est disconnected.

12) Touche fermer

Le réseau est déconnecté et "LiveViewer" se ferme.

13) Touche réduire

Le menu principal est fermé et seule l'icone
LiveViewer est affichée dans la barre des
tâches de votre ordinateur.
Double-cliquez sur l'icone dans la barre des
tâches pour relancer le menu principal.

Connecté

Déconnecté

Pas connecté

En attente
Fig.4.b Icone de barre de tâches

4.1.3 Afficher les statuts

4.1.3.1 Indicateur

L'indicateur montré les statut suivants.

Indicateur	Statut	Remarque
	Pas connecté	La connexion réseau vers le projecteur n'est pas encore établic.
	En attente	La connexion réseau est établie, mais la transmission de l'image est en attente.
	Connecté	La connexion réseau est établie et les images du PC sont envoyées vers le projecteur. L'indicateur clignote pendant que la connexion est établie.
	Déconnecté	La connexion réseau vers le projecteur est déconnectée.

4.1.3.2 Affichage des statuts dans le mode Multi PC.

L'icone s'affiche tout à droite des touches Display mode (mode d'affichage) lorsque le mode Multi PC est sélectionné. Une des icones suivantes sert à vous informer combien et quels quarts d'écran sont utilisés en mode Multi PC.

Statut	Icônc de statut
Aucun PC n'est à l'écran
Un PC est à l'écran.
Deux PCs sont à l'écran.
Trois PCs sont à l'écran.
Quatre PCs sont à l'écran.

REMARQUE

Le statut affiche est actualise toutes les 4 secondes.
Si le statut ne peut pas etre obtenu, il ne pourra pas etre actualise.

4.1.4 Changer le mode d'affichage

"LiveViewer" possede un mode PC Unique et un mode Multi PC. Les modes peuvent etre change dans le menu principal.

Cliquez sur la touche mode d'affichage du menu principal. Les touches ci-dessous s'afficheront.
Sélectionnéz entre 1) et 5) et cliquez.

1) Touche mode PC Unique: Passe en mode PC Unique. Voitr image s'affiche en plein ecran.
2) - 5) Touche mode Multi PC: Passe en mode Multi PC. Voitre image s'affiche dans un quart d'ecran, identifie par le bouton.

L'écran du projeteur passse au mode sélectionné ci-dessus, et la transmission de l'image de votre PC commencerà à s'afficher sur l'écran.

L'icône de la touche mode d'affichage sur le menu principal est remplaçée par l'icône sélectionnée.

REMARQUE

La transmission des images s'arrête dans les situations suivantes :

Si vous cliquez sur la touche mode PC Unique alors que le projeteur est en mode PC Unique

Si vous cliquez sur la touche mode Multi PC alors que le projeteur est en mode Multi PC
Lorsque le mode Multi PC est selectionne, l'ecran du projecteur est automatiquement divis en quatre zones.
Si l'ecran ou l'une des zones occupées par un autre ordinateur est selectionné, la transmission des images depuis cet ordinateur sera interrompue momentanément et l'image de l'ordinateur actuellément spécifique sera affichée.

4.2 Fenêtre de commande multiprojecteur

En Mode multi projecteur, il est possible de connecter et contrôle individuellement ou simultanement un maximum de 12 projecteurs.

1) Connection list (liste de connexions)

Tous les projecteurs connectés s'affichent dans la liste.

2) Touche démarrer capture

La transmission au projecteur a début et les images scront affichées.

3) Touche arrêt capture

La transmission de l'image est stoppée.

4) Touche déconneter

Le réseau est déconnecté. Le projecteur déconnecté disparait de la Liste de connexions.

5) Touche fermer

Fermez la fenêtre de commande multiprojecteur et returnnez au menu principal de VLC viewer.

Yououpezverifierl'etatde laconnexiongraceaicone suivante surlaListede connexions.

: La connexion reseau est etablic, mais la transmission de l'image est en attente.

: La connexion reseau est etablie et les images du PC sont envoyees vers le projecteur.

4.3 Fenêtre de contrôle du moderateur

Un ordinateur peut etre defini comme Modereur (Hote) pouvant commander tous les autres ordinateurs (Clients) connectes avec le projecteur. (Groupe de modeles de projecteur: E, F)

1) Touche mode d'affichage (30)

Le mode d'affichage permute entre mode PC Unique et mode Multi PC.

2) Listede connexions

Tous les ordinateurs connectés au même projecteur que le Modéréur apparaissent dans la liste.

3) Affichage de la fenetre

Les informations des ordinateurs dont les images sont affichees sur l'écran du projecteur s'affichent.

Faites glisser l'ordinateur depuis la Liste de connexions sur cette zone pour afficher l'image sur l'écran du projecteur. La transmission des images démarre/s'arrête chaque fois que vous cliquez sur la fenêtre.

En mode Multi PC, la fenêtre est divisée en quatre zones, comme l'écran. Chaque zone peut être manipulée independently et les informations sont affichées pour chaque.

4) Touche effacer

Efface la fenetre d'affichage et interrompt la transmission des images vers le projecteur.

5) Touche mode eteint

Annule le Mode de contrôle du modéréur. La fenêtre d'affichage est effacée et la transmission des images vers le projecteur cesc.

6) Touche Close

Fermez la fenêtre de contrôle du modéréur et returnez au menu principal de Viewer.

4.4 Menu option

Si vousCLSiquez sur la touche Option, cela affichera le menu option à l'écran.

Fig. 4.c Menu option du Groupe de modèles de projecteur : A

Fig. 4.d Menu option du Groupe de modèles de projecteur : B

1) Not displaying confirmation dialog for adding Network settings (Ne pas afficher la boite de dialogue de confirmation d'ajout des paramétres réseau.)

Si la case est cochée, la boite de dialogue de confirmation d'ajout une configuration réseau (37) ne s'affiche pas lorsque vous connectez l'ordinateur au projecteur.

Si la case n'est pas cochée, la boîte de dialogue est toujours affichée (réglage par défaut).

2) Optimize Performance (Optimiser la Performance)

"LiveViewer" fait des captures d'écrans en format JPEG et envoit les données JPEG au projecteur. "LiveViewer" possède deux options avec différents taux de compression pour les fichiers JPEG.

Transmission speed (Vitesse de Transmission): La vitesse a la priorite sur la qualite d'image. Cela rend le taux de compression pour fichiers JPEG plus elevé. L'écran du projecteur est réécrit plus rapidement car les données transférées sont plus légères, cependant la qualité est pire.

Image Quality (Qualité d'Image): La qualité d'image a priorité sur la vitesse. Cela réduit le taux de compression pour les fichiers JPEG. L'écran du projecteur est réécrit plus lentement car les données transférées sont plus lourdes, cependant la qualité estAMLleure.

3) Sound (Son) (seulement pour le Groupe de modèle des projecteur : B)

La transmission audio peut être régée sur valide (On (Marche)) ou invalide (Off (Arrêt)). Le réglage par défaut est On (Marche).

4) Presenter Mode (Mode Présentation)

Dans le mode PC Unique, le projecteur peut être utilisé par un PC et bloquer l'accès à tout autre PC, si le le mode Pésentation est activé dans "LiveViewer". Pendant votre presentation, vous n'avez pas besoin de vous inquieter si l'image à l'écran est remplace inopinément par une image envoyée par un autre PC. Si vous pouze l'activer, cochez la case.

REMARQUE

Si le mode Multi PC est selectionné, les paramétres pour le mode Intervenant sont invalides.
Quand you passez du mode Multi PC au mode PC Unique, les parametes du mode Présentation sont valides.
- Dans les paramètres d'usine par défaut, le mode Présentation est actif.

5) Display User Name (Afficher du nom d'utilisateur)

Il est possible de saisir un nom d'utilisateur de 20 lettres maximum au moyen de caractères alphanumeriques. Le nom d'utilisateur peut être affiché sur l'écran du projecteur pour que vous puissez voir l'origine de l'image actuellément affichée à l'écran. Si la case n'est pas cochée, l'information n'est pas envoyée au projecteur.

6) Display-liveViewer (Affichage Viewer)

Pour afficher la fenêtre d'application VLCvewer sur Iecran du projecteur, cochez la case.

REMARQUE

• Avec Viewer utilisé dans Windows 8, le réglage de "Display Viewer" est toujours activé.

4.5 Données profil

4.5.1 Grandes Lignes des Données Profil

Les Réglages réseau pour connecter le projecteur au PC peuvent être stockés comme données profil. Une fois les données stockées; tout ce que vous avez à faire est de selectionner les données pour vous connecter au réseau. Ceci est fortement recommendé lorsque la même connexion réseau est souvent utilisée.

4.5.2 Creer des données Profil

Sélectionnez « Profile (Profil) » et cliquez sur [Add] dans la méthode de connexion du menu de VLCviewer.
Le menu "Create new Profile" (Créer un nouveau profil) apparaitra. Si vous avez déjà créé 20 données profil, vous ne pourrez pas en creer de nouvelle, jusqu'à ce que vous en supprimiez une. Rentrez toutes les informations nécessaires pour votre connexion réseau. Si vous souhaitez nettoyer les informations que vous avez rentre, cliquez sur [Clear].
Cliquez sur [OK] après que toute les informations soient rentrées. Si vous ne voulez pas les stocker, Cliquez sur [Cancel].
Les nouvelles données profil sont indiquées dans la Profile Lieste (Liste de profils), si vous cliquez sur [OK].

REMARQUE

Lors de l'établissement d'un nouveau profil, il est vivement recommandé de vérifier que le nouveau profil fonctionne correctement en selectionnant les données sur la connexion du profil.
- Si vous changez une carte réseau sur votre ordinateur, voirlez à creer de nouvelles données de profits pour l'adaptateur.
- Un maximum de 20 profils peut être enregistré. Si 20 profils existent déjà, la case ne peut pas être cochée.
- Le Profile name (Nom de profil) est automatiquement attribué par LiveViewer si vous avons enregistré les données profil comme Ma Connexion depuis la Liste de connexions. Le nom est affché dans la Liste de profils.

4.5.3 Editor des données Profil

Sélectionnez « Profile (Profil) » et Sélectionnéz un des profils dans le menu de Viewer de la méthode de connexion.
Cliquez sur [Edit].
Le menu "Edit profile" (Editor profil) apparaitra.
Editez les informations qui doivent etre révisées. Si vous souhaitez nettoyer les informations que vous avez rentré, cliquez sur [Clear].
Cliquez sur [OK], après avoir terminé l'edition. Si vous ne pouze pas les stocker, Cliquez sur [Cancel].
Les données profil modifiées sont stockées et affichées dans la Profile Lieste (Liste de profils) avec les nouvelles informations de Date created (Date de création), si vous cliquez sur [OK].

REMARQUE

Lors de l'etablissement d'un nouveau profil, il est vivement recommandé de vérifier que le nouveau profil fonctionne correctement en selectionnant les données sur la connexion du profil.

4.5.4 Enregister Ma Connexion

Un profil peut être enregistré comme 'My Connection (Ma Connexion)' s'il est liéquement utilisé. Une fois enregistré, tout ce que vous avz à faire est de selectionner Ma Connexion pour vous connecter au réseau.

Cliquez sur [My Connection].
L'écran "Add My Connection" (Ajouter Ma Connexion) s'affichera. Les données profil actuellement utilisées pour Ma Connexion sont cochées dans la liste.
Sélectionnéz un profil dans la fenêtre et cochez la case vouluc.
Cliquez sur [OK], la fenetre se fermera. Si vous ne pouze pas en sclectionner, cliquez sur [Cancel].

Voupez également enregistrer Ma Connexion depuis la Liste de connexions affichée une fois la connexion reseau établie. Pour en savoir plus, reportez-vous à l'objet "3.2.5.2 Nombre de connexions". (22)

REMARQUE

• Dans la liste, toutes les données profil sont presentsées, peu importe l'adaptateur réseau que vous utilisez. Vous pouvez enregistrer un profil n'était pas actuellement pour l'adaptateur réseau sélectionné comme Ma Connexion.

Annexe

A Messages

Les messages suivants apparaissent en cas de problème ou pour vous fournir des informations. Lisce le message et repondez-y le cas échéant.

Ce message s'affiche si le projecteur n'est pas connecté via un cable LAN à votre ordinateur lorsque le LAN cable est selectionné.

Assurez you que le projecteur est connecté par un cable réseau local à votre PC.

Cliquez sur [OK] pour revenir à l'écran précédent.

Le projecteur a déjà atteint le nombre maximum de connexions réseau.

Cliquez sur [OK] pour afficher le menu principal de VLCviewer. Veuiliez reessayer après avoir disconnected un (ou plusieurs) des ordinateurs connectés.

Windows® a empêché les modifications de la configuration réseau, car vous avez ouvert une session sous Windows® sans les privilèges d'administrateur.

Cliquez sur [OK] pour revenir à l'écran précédent.

Consultez l'administrateur reseau pour ourir une session avec privilèges d'administrateur. Fermez votre session sous Windows, puis ouvrez à nouveau une session avec les privilèges d'administrateur et returnez à "3.2 Se connecter au reseau". (9)

Ce message s'affiche quand l'adaptateur sans fil que vous avez sclectionné est deja utilisé avec une autre connexion réscau.

Pour vous connecter, cliquez sur [Yes].

Rendez-vous à la rubrique "3.2.5 Confirmation de la connexion à votre destination". (22)

Cliquez sur [No] pour revenir à l'écran précédent.

Message 5: Incorrect PassCode

Un Passcode non valable a ete entre.

Cliquez sur [OK] pour revenir à l'écran « Enter Passcode (Tapez le Passcode) ».

Vérifiez le Passcode sur l'écran du projecteur et rentrez de nouveau le code. (13)

Cette boîte de dialogue s'affiche lorsqu'vous devez changer de configuration réscau sur votre ordinateur pour vous connecter au projetcur.

Confirmez auprès de votre administrateur reseau que la configuration reseau sur la boite de dialogue est correcte. Ensuite, cliquez sur [Yes]. Si vous ne souhaitez pas appliquer la configuration reseau sur la boite de dialogue, cliquez sur [No].

Pour ajouter manuellement la configuration réseau, cliquez sur [Change]. Une nouvelle boite de dialogue apparait pour ajouter une configuration réseau comme illustré du cote droit. Veuillez saisir l'adresse IP et le masque sous-reseau de votre ordinateur. Ensuite, cliquez sur [OK].

REMARQUE

• Si vous avez coché l'option « Not displaying image resolution confirmation dialog (Ne pas afficher la boîte de dialogue de confirmation de la résolution de l'image)», cette boîte de dialogue ne s'affichera pas la prochaine fois. Si vous souhaitez changer le réglage, cliquez sur la touche option dans le menu principal de Viewer et décochez l'option « Ne pas afficher la boîte de dialogue de confirmation de la résolution de l'image »

Ce message apparait lorsque l'adresse IP de votre ordinateur est la même que celle du projecteur. Étant donné que différentes adresses IP sont nécessaires, cliquez sur [OK] et saisissez l'adresse IP correcte.

Ce message apparait si une adresse IP Incorrecte a eté définitic sur voitre ordinateur.

Cliquez sur [OK] et saississez l'adresse IP correcte.

Ce message apparait lorsque le mode de connexion reseau que vous avez configuré sur l'ordinateur ne correspond pas au mode du projecteur.

Veuillez vérifier la configuration rescau du projecteur et de l'ordinateur.

Cliquez sur [OK], le menu principal de VLCviewer s'affiche meme si la connexion rescau n'est pas etablic.

Cliquez sur la touche connecter sur le menu principal de VLCviewer pour revenir à "3.2.2 Sélectionner la méthode de connexion". (9)

Ce message apparait lorsqu'il y a un projecteur déjà connecté à votre ordinateur.

Cliquez sur [Yes] si vous interrompez la connexion actuelle. Une nouvelle connexion est établic.

Cliquez sur [No] si vous maintainez la connexion actuelle en établissant une nouvelle connexion. (Mode multi projecteur)

Cliquez sur [Cancel] si une nouvelle connexion ne peut pas etre établie et vous maintenez la connexion actuelle.

REMARQUE

• Jusqu'à 12 projecteurs peuvent être connectés simultanément.
  Lorsque plusieurs projecteurs sont connectés, le Mode multi projeteur est automatiquement selectionné. (25)
• « No » n'est pas sélectionnable lorsqu'il y a déjà 12 projecteurs connectés.

Ce message apparait lorsque le nombre de projecteurs connectés depasse le nombre maximum.

Cliquez sur [Yes] si vous interrompez la connexion actuelle. Une nouvelle connexion est établie.

Cliquez sur [No] si une nouvelle connexion ne peut pas etre établie et vous maintenez la connexion actuelle.

Le projecteur vers lequel vous voulez envoyer vos images est occupe par un autre ordinateur dans le mode Présentation.

Cliquez sur [OK], le menu principal de "LiveViewer" est alors affché en mode "Stand-by" (en attente).

Réessayez de renvoyer vos images, après avoir étéint le mode Présentation.

Le projecteur auquel vous voulcz envoyer vos images est en mode Diapositive dans la Presentation PC-LESS.

Cliquez sur [Yes], le projecteur arrête la Diaporama et passera sur le port d'entrée LAN. Notre ordinateur demarra la transmission des images.

Cliquez sur la touche [No], le projecteur reste alors en Mode Diapositive, et le menu principal de "LiveViewer" s'affiche en "Attente" sur votre PC.

Le projeteur n'est pas reglé sur le LAN comme signal d'entrée. Cliquez sur [Yes], et le projeteur passe en LAN.

Cliquez sur [No], le projecteur reste comme il est, et le menu principal de VLCviewer s'affiche en mode en attente sur votre ordinateur.

L'écran s'affiche si l'adaptateur rescau sélection est invalide. Cliquez sur [Yes] pour l'activer. Rendez-vous à la rubrique "3. Confirmation de la connexion à votre destination". (H 22)

Cliquez sur [No] pour ne pas l'activer. Vous returnerez alors à l'écran précédent, où vous doivent désigner un autre adaptateur réseau.

Ce message s'affiche lorsque des projecteurs avec des résolutions natives différentes essaient de se connecter au même ordinateur. Cliquez sur [OK], le menu principal de LiveViewer s'affiche même si les connexions reseau avec les projecteurs selectionnés ne sont pas établies.

Cliquez sur la touche connecter sur le menu principal de VLCviewer pour revenir a "3.2.2 SLECTIONNER la methode de connexion". (9)

Ce message apparait lorsque le Mode multi projecteur est annulé, étant donné que le Mode de contrôle du moderator du projecteur connecté est activé par un autre ordinateur.

Cliquez sur [OK] pour afficher le menu principal de Viewer.

Le projecteur est occupé par un autre ordinateur en Mode de contrôle du moderateur.

Cliquez sur [OK] pour afficher le menu principal de Viewer.

B Guide de dépannage

Problème		Cause probable	Choses à vérifier	Page de référence
Pas d'image		Le projecteur n'est pas allumné.	La lampe du projecteur estelle allumnée?	-
		La source d'entrée du projecteur ne passes pas à LAN.	Le projecteur est-il en LAN?	-
Connexion au réseau	Le projecteur que vous voulez connecter ne peut être trouvez nul part dans la liste des projecteurs disponibles	Le PC et/ou les paramètres de réseau du projecteur ne sont pas configurés correctement.	Vérifiez les configurations réseau du PC et du projecteur. Si vous changez les paramètres du projecteur, éteignez l'alimentation du projecteur et rallumez-la. Si vous avez simplement mis le projecteur en attente (STANDBY), et que vous le rallumez, les nouveaux paramètres pourraient ne pas être pris en compte.	15
		Un pare-feu autre que le pare-feu Windows® est installé sur votre PC.	Reportez-vous au manuel du pare-feu et prenez l'une des mesures suivantes : - supprimez "LiveViewer" de votre liste de blocage. - désactiver le parefeu quand vous utilisez "LiveViewer".	-
	Ne peut pas communiquer	Le PC et/ou les paramètres de réseau du projecteur ne sont pas configurés correctement.	Vérifiez les configurations réseau du PC et du projecteur.	15
		La source d'entrée du projecteur ne passes pas à LAN.	Le projecteur est-il en LAN?	-
		Un point d'accès est utilisé et votre PC est connecté au point d'accès par le bianis du réseau local sans fil.	Utilisez les utilisaires réseau éventuelles fournis avec votre ordinateur ou votre adaptateur LAN sans fil afin d'établier la connexion au réseau sans fil. Pour plus d'informations, reportez-vous au manuel de l'ordinateur ou de l'adaptateur.	-
Présentation en réseau	L'image projetée est relativivement lente comparée à celle du PC	Utilisation du mode Multi PC ou du Mode multi projecteur.	Utilisez le mode PC Unique.	24
		Le projecteur n'est pas capable de relayer des images dynamiques comme une animation PowerPoint® à pleine vitesse.	La vitesse de transmission peut être améliorée en réglant la priorité du menu option sur 'Transmission Speed (Vitesse de Transmission)'.	32
		Le taux de compression utilisé pour la transmission des images est trop bas.
Présentation en réseau (suite)	Pas d'image	Utilisation du Diaporama de la Galerie de photos dans Windows Vista®.	Lors de l'utilisation du Diaporama de la Galerie de Photos de Windows Vista®, Viewer ne peut pas envoyer de données d'écran de l'ordinateur. Quittez le Diaporama de la Galerie de Photos avant d'utiliser Viewer.	-
		Utilisation du diaporama de la visionneuse de photos dans Windows® 7.	Lors de l'utilisation du diaporama de la visionneuse de photos de Windows® 7, Viewer ne peut pas envoyer de données d'écran de l'ordinateur. Quittez le diaporama de la visionneuse de photos avant d'utiliser Viewer.	-
		Communication médiocre entre l'ordinateur et le projecteur.	Cliquez sur la touche arrêt capture depuis le menu principal de Viewer pour déconnecter l'ordinateur et le projecteur. Ensuite, cliquez sur la touche démarrer capture dans le menu principal pour reconnectcer l'ordinateur et le projecteur. Si le projecteur n'affiche aucune image (écran noir), quittez Viewer et recommencez.	27
	Visionnement des films incorrect.	Dans le cas de certaines combinaisons de carte video et de programme pour ordinateur, la possibilité existe qu'une image réalisée - particulièrement des films lus par des lecteurs - ne peut être transférée au projecteur avec "Viewer".	Si votre programme est doté d'une fonction d'ajustement d'accélération de video, essayez de l'ajuster. Pour en savoir plus, reportez-vous au manuel de votre application.	-
	Les images sont très parasitées.	Le taux de compression utilisé pour la transmission des images est trop haut.	Essayez de régler la priorité sur 'Image Quality (Qualité d'Image)' dans le menu option de Viewer. La vitesse de transmission risque d'être réduite.	32
	Pas d'effettransparents ni translucides [transparence (Aero Glass)]	LiveViewer ne supporte pas ces fonctions de Windows® Aero®.	Changez l'effect autre que « Verre ».	-
	Impossible de sélectionner le Mode de contrôle du modéréur.	Utilisation du Mode multi projecteur.	Arrêtez le Mode multi projecteur.	30
		Un autre ordinateur est déjà sélectionné comme Modéréur.	Annulez le Modéréur actuel et sélectionnez le nouveau Modéréur.	31
Présentation en réseau (suite)	Pas de son	Le son est coupé.	Réglez « Sound (Son) » sur 'On (Marche)' dans le menu option de Viewer.	32
		Utilisation du mode Multi PC ou du Mode multi projecteur.	Utilisez le mode PC Unique.	30
		Audio non pris en charge sur certains modèles.	Vérifiez le nom du modele du projecteur et le groupe des modèles de projecteur. La transmission audio est disponible uniquement pour le Groupe de modèles de projecteur : B.	5
		La sourdine ou un volume faible est sélectionné sur le projecteur.	Vérifiez les régliages audio sur le projecteur.	-
		La sourdine ou un volume faible est sélectionné sur l'ordinateur.	Vérifiez les régliages audio sur votre ordinateur.	-
		Communication médiocre entre l'ordinateur et le projecteur.	Une fois réalisé sur 'Off (Arrêt)' le « Sound (son) » dans le menu option de Viewer, réglez-le sur 'On (Marche)'. Si le projecteur n'émet toutes aucun son, redémarrez Viewer.	32
		Si la sortie audio ne peut pas être obtenue même en appliquant les mesures ci-dessus, réinstallé Viewer.		7
Présentation en résseau (suite)	Son saccadé	L'ordinateur est connecté sur ou déconnecté du périphérique avec un cable HDMI™ de sorte que la configuration audio sur l'ordinateur est modifiée pendant l'utilisation de VLC Viewer.	Veuillez redémarrer VLCViewer.	9
		Lorsque plusieurs ordinateurs communient avec le projecteur, une bande de communication médiocre entre les ordinateurs et le projecteur rend le début de transfert des données inférieur et peut couper le son.	Vérifiez votre connexion réseau.	-
		Un périphérique USB (périphérique de stockage USB, adaptateur USB sans fil ou autre) est connecté au port USB TYPE A du projecteur. Le son peut être coupé jusqu'à ce que le microprogramme du projecteur traite l'intégration du pilote lancée juste après l'insertion du périphérique. En outre, le son peut être interrompu alors que l'adaptateur USB sans fil recherche le SSD. L'adaptateur recherche le SSD plusieurs fois jusqu'à ce que la communication sans fil soit établie.	Patientez un instant. La transaction du pilote d'intégration prend 30 secondes environ. Vérifiez les éléments suivants dans le menu RÉSEAU - CONFIGURATION SANS FIL du projecteur, si vous avez inséré l'Adaptateur USB sans fil. Reportez-vous au Manuel d'utilisation du projecteur pour en savoir plus sur le menu CONFIGURATION SANS FIL. Éléments de confirmation de la CONFIGURATION SANS FIL - MODE - CRYPTAGE - SSD Veuillez déconnecter l'adaptateur USB sans fil si le point d'accès ou l'ordinateur auquel il est connecté ne fonctionne pas ou si le LAN sans fil n'est pas utilisé. Meme si le problème n'est pas résolu, reconnectpez VLC Viewer.	-
Présentation en réseau (suite)	Le bruit vient des haut-parleurs dans leprojecteur même si l'ordinateur n'émet pas de son.	La fonction sourdine d'unlogiciel de lecture audio comme Windows® Media Player est utilisé.	Si l'ordinateur n'émet pas de son, placer le « Sound (son) » deLiveViewer sur 'Off (Arrêt)' réduit lebruit.	32
		Un péripérisque USB(péripérisque de stockageUSB, adaptateur USB sans fil ou autre) estconnecté au port USBTYPE A du projecteur.
		La fonction iris duprojecteur est activée.	Si l'ordinateur n'émet pas de son, placer le « Sound (son) » deLiveViewer sur 'Off (Arrêt)' réduit lebruit.Lorsque l'iris actif n'est pas utilisé,réglez « IRIS ACTIF » sur« DESACTI. » à l'aide du menu duprojecteur.Reportez-vous au Manueld'utilisation du projecteur pour en savoir plus sur le menu « IRISACTIF ».	32
Divers- Les informations affichées sur les écrans deLiveViewer sontincorrectes.- Le projecteur ne répondpas-L'image affichée est figée.		La communication entre leprojecteur et le PC n'estpas très bonne.Les fonctions réseau duprojecteur ne fonctionnentpas bien.	Cliquez sur la touche arrêt capturedepuis le menu principal deliveViewer pour déconnecterl'ordinateur et le projecteur.Ensuite,cliquez sur la touche démarrercapture dans le menu principal pourreconnecter l'ordinateur et leprojecteur.Meme si le problème n'est pasrésolu, reconnectectez LiveViewer.	27

3.2.6 Error de connexion

Pentium 4 (2,8 GHz aller hoyere)

100 MB eller hoyere

1.1 亚甲基蓝
1.1.1 3
1.1.2 3
1.2 4
1.3 4

2 5

2.1 PC的h3-贝贝贝贝贝贝贝贝贝贝贝
2.2 5
2.3LiveViewer

3Viewer

3.1Viewer
3.2 9

3.2.1LiveViewer
322
323 13
324 专
325
326 23

3.3 24

3.1 24
3.3.2 24
3.3.3 25
3.4 25
3.3.5 26

4LiveViewer 27

CHRISTIE

1号

LiveViewer sFImIeEeH 1.

1.1 亚人

LiveViewer 13:00 PM

1.1.1 影片PC动画

PCM0D3nOIMIJHJFJL 1000000000000000000000000000000000000000000000000000

PCMOEATF 1D
TETA TAEH DAAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTAeTETTT
Mode(PTRETEMT)LOSECTANG
PRTIIEITAEINJTHAEHMAEHNJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEHNAJTHAEH

1.1.2 PC主机

三元默贝尼卡4的

曾

CHRISTIE

1.2 E/元

贝元电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电

1.3 三

普贝塔卡（舍本）是整数海为元和的

CHRISTIE

2 重写线

2.1 PC的三列四/五立三列四/五

OS

WindowsXP

Home Edition / Professional

Windows Vista

Home Basic / Home Premium / Business /

（1）

音歌中贝贝贝云阿默贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

3.2.4中号二里国

时制

12120
04H/8J1E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/12E/1

3.2.2.6 内延线延伸

A
SSID等备20801347[Find]查
1/主主费A非贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝
3.2018E04A
ClassA/B/C0/0/1A#B0A#A#A#A#A#A#A#

CHRISTIE

3.2.4 甲乙丙丁三甲乙丙丁

LiveViewer 安装命令：Configure manually（今通或云段）插头，兆瓦到和开

平LAN

日

F1IJI 00]JxHJXJ1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1J1

3.3.4 电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电

01E3JF 120

图

登贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

曾

• 108/首贝E贝圣力/至备管全总合L
• ￥
• 三呈半贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

CHRISTIE

4 VLCiewer

FIOJ 0

4.1

4.1.1 叫并异号

LiveViewer基版中用能是的2加自用在有动电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电

二国4.aLiveViewero）部（（

4.1.2 异可比

CHRISTIE

默的云日贝自贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

图

-

4)圣人云三（L30）

品

王0101TJ

5) 时当里可到时云上

是M 30

6）圣刘（月云（（月

開贝T如不對日，

时

- 士葬凿且贝藻贝贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝藻贝

刀

T

8) 鲁尔伯格

9) 普对的

1

CHRISTIE

4.1.3 世界五人

4.1.3.1 五人号

盛期告大音和音

兆吉幣	상품	선물
	,en研究成果지 기재	兆瓦전 eventually에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재에 기재于如此.github사에 기재于如此.github사에 기재于如此.github사에 기재于如此.github사于如此.github사于如此.github사于如此.github사于如此.github사于如此.github사于如此.github사于如此.github사于如此.github사于如此.github사于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事先于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事于如此.github事关于此。

4.1.3.2 PC 0E 0E 0E 0E

aiiEoi 1000000000000000000000000000000000000000000000000000000000000000

√贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

√I101）5）

1）：PCMOBHT：：PCMOBTORE，0IJIJH

1) 2) 3) 4) 5)

4.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

4. d 皇昌越托马自：B的备

1) Not displaying confirmation dialog for adding Network settings (用IE浏览器登录后可以登录到云服务页面)

中

（）

2) Optimize Performance (创建最优算法)

"LiveViewer"PC如用JPGG0IeJPGD0IeHJPGD0IeHJPGD0IeH

"LiveViewer" 013 = JPEG 0000000000000000000000000000000000000000000000000

√doueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueoueou
"Add My Connection"（内部连接）：如能用口卡登录，

CHRISTIE

早号

A 哪人时

云

南贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

KJ 1000000000000000000000000000000000000000000000000000000000000000000000

时

云贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

Dans le Mode multi projecteur, un maximum de 12 projecteurs peuvent etre connectes simultanement a l'ordinateur par LAN sans fil ou cable.

1.3 Tryb Kontroli Moderadora

Un ordinateur peut etre defini comme Moderateur (Hote) pouvant controller tous les autres ordinateurs (Clients) connectes via un LAN sans fil ou cable. Etant donne que l'ordinateur client ne peut pas controler le VLCvierer et le projecteur, l'ordinateur hote peut executer le programme comme prevu en toute facilité et toute sécurité.

2 Kompatabilnosć
