GWN7615 - Point d'accès GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Point d'accès Wi-Fi 5 (802.11ac) avec 2x2 MIMO, débits jusqu'à 1300 Mbps
Fréquences	Dual-band : 2.4 GHz et 5 GHz
Ports réseau	1 port Gigabit Ethernet (PoE) pour l'alimentation et la connexion réseau
Capacité des utilisateurs	Supporte jusqu'à 250 utilisateurs simultanés
Gestion	Gestion via interface web, compatible avec GWN.Cloud pour une gestion centralisée
Installation	Installation facile au plafond ou au mur, kit de montage inclus
Maintenance	Mises à jour du firmware via l'interface web, surveillance des performances en temps réel
Sécurité	WPA3, VLAN, isolation des clients, filtrage MAC
Dimensions	210 x 210 x 40 mm
Poids	0.5 kg
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - GWN7615 GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GWN7615 aux paramètres d'usine ?

Pour réinitialiser le GWN7615, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Pourquoi mon point d'accès GRANDSTREAM GWN7615 ne se connecte-t-il pas à Internet ?

Vérifiez d'abord que le câble Ethernet est correctement connecté à votre routeur. Assurez-vous également que le GWN7615 est alimenté et que les voyants d'état indiquent une connexion active. Si le problème persiste, essayez de redémarrer l'appareil.

Comment changer le mot de passe du réseau Wi-Fi sur le GRANDSTREAM GWN7615 ?

Connectez-vous à l'interface web du GWN7615 en utilisant son adresse IP. Allez dans la section 'Wi-Fi' et sélectionnez le SSID que vous souhaitez modifier. Changez le mot de passe dans le champ 'Mot de passe' puis enregistrez les modifications.

Comment augmenter la portée du signal Wi-Fi du GRANDSTREAM GWN7615 ?

Pour améliorer la portée, placez le GWN7615 dans un endroit central par rapport aux zones à couvrir. Assurez-vous qu'il n'y a pas d'obstacles majeurs (murs épais, appareils électroniques) entre le point d'accès et les appareils connectés. Vous pouvez également ajuster la puissance d'émission dans les paramètres de l'interface web.

Que faire si le GRANDSTREAM GWN7615 ne détecte pas les appareils connectés ?

Vérifiez que le mode Wi-Fi est activé sur le GWN7615 et que les appareils sont compatibles avec le réseau. Redémarrez également les appareils que vous essayez de connecter et assurez-vous qu'ils sont dans la portée du signal.

Comment mettre à jour le firmware du GRANDSTREAM GWN7615 ?

Accédez à l'interface web du GWN7615, allez dans la section 'Maintenance' puis 'Firmware Upgrade'. Téléchargez la dernière version du firmware depuis le site de GRANDSTREAM, puis téléversez le fichier sur l'interface pour lancer la mise à jour.

Le GRANDSTREAM GWN7615 prend-il en charge le VLAN ?

Oui, le GWN7615 prend en charge le VLAN. Vous pouvez configurer les paramètres VLAN dans l'interface web sous la section 'Network' pour séparer le trafic réseau selon vos besoins.

Comment savoir si le GRANDSTREAM GWN7615 fonctionne correctement ?

Vérifiez les voyants LED à l'avant de l'appareil. Un voyant d'alimentation allumé et un voyant de connexion réseau clignotant indiquent que l'appareil fonctionne correctement. Vous pouvez également accéder à l'interface web pour voir l'état des connexions et des performances.

MODE D'EMPLOI GWN7615 GRANDSTREAM

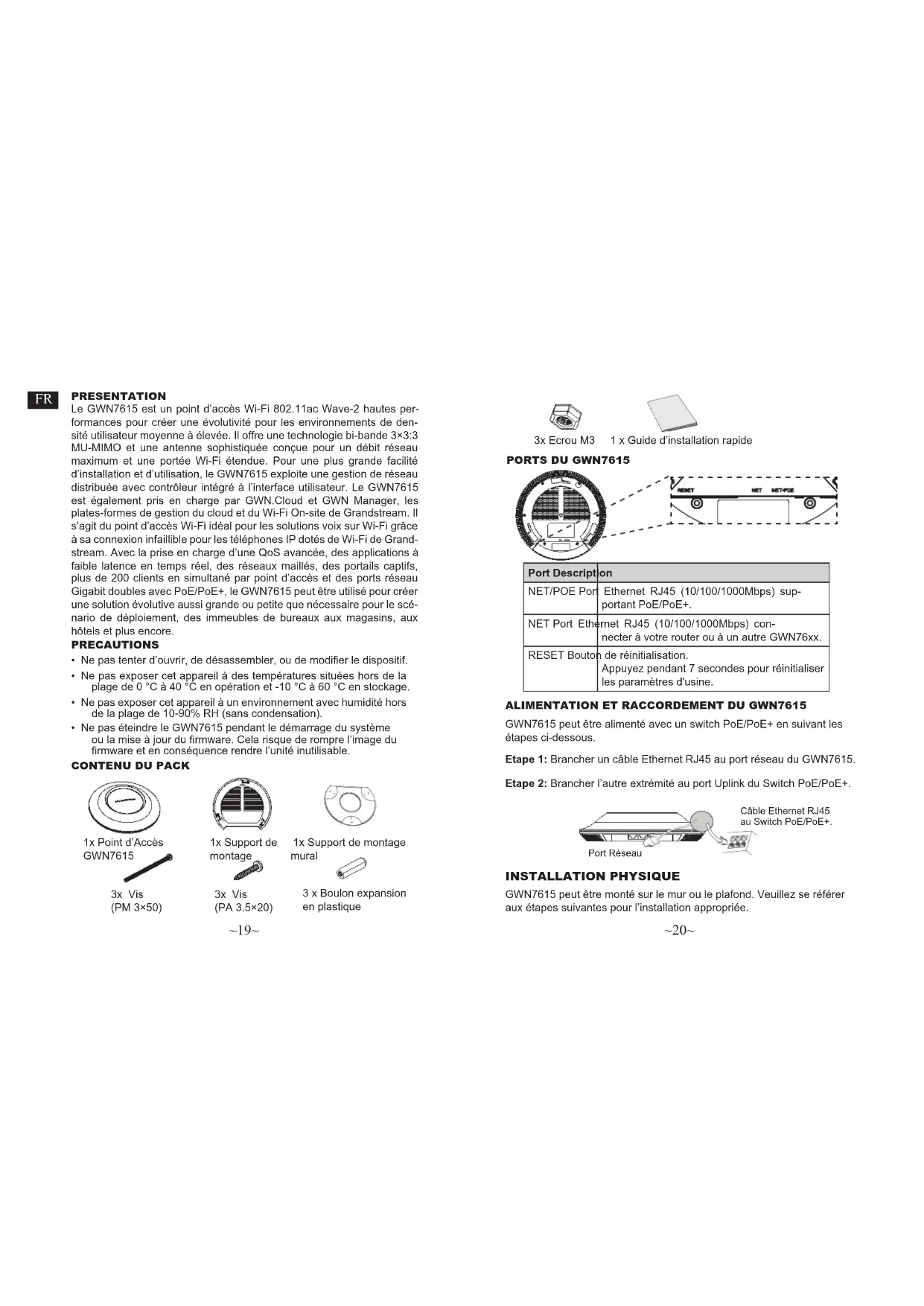

rectamente a la interfaz de conguración de la GWN7615, o escriba manualmente la dirección IP que se muestra en su navegador.~19~ ~20~ PRESENTATION Le GWN7615 est un point d’accès Wi-Fi 802.11ac Wave-2 hautes per- formances pour créer une évolutivité pour les environnements de den- sité utilisateur moyenne à élevée. Il offre une technologie bi-bande 3×3:3 MU-MIMO et une antenne sophistiquée conçue pour un débit réseau maximum et une portée Wi-Fi étendue. Pour une plus grande facilité d’installation et d’utilisation, le GWN7615 exploite une gestion de réseau distribuée avec contrôleur intégré à l’interface utilisateur. Le GWN7615 est également pris en charge par GWN.Cloud et GWN Manager, les plates-formes de gestion du cloud et du Wi-Fi On-site de Grandstream. Il s’agit du point d’accès Wi-Fi idéal pour les solutions voix sur Wi-Fi grâce à sa connexion infaillible pour les téléphones IP dotés de Wi-Fi de Grand- stream. Avec la prise en charge d’une QoS avancée, des applications à faible latence en temps réel, des réseaux maillés, des portails captifs, plus de 200 clients en simultané par point d’accès et des ports réseau Gigabit doubles avec PoE/PoE+, le GWN7615 peut être utilisé pour créer une solution évolutive aussi grande ou petite que nécessaire pour le scé- nario de déploiement, des immeubles de bureaux aux magasins, aux hôtels et plus encore. PRECAUTIONS

• Ne pas tenter d’ouvrir, de désassembler, ou de modier le dispositif.

• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 40 °C en opération et -10 °C à 60 °C en stockage.

• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).

• Ne pas éteindre le GWN7615 pendant le démarrage du système ou la mise à jour du rmware. Cela risque de rompre l’image du rmware et en conséquence rendre l’unité inutilisable.

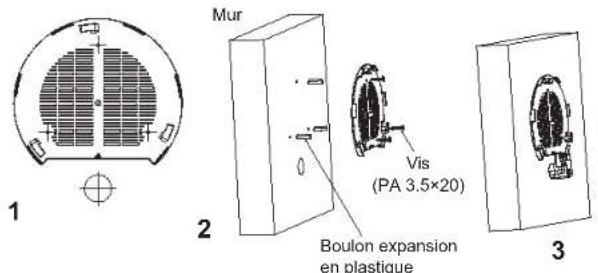

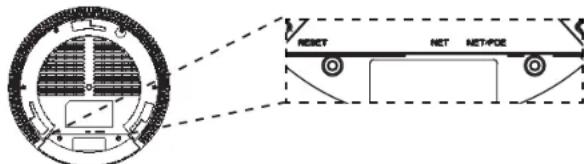

GWN7615 peut être alimenté avec un switch PoE/PoE+ en suivant les étapes ci-dessous. Etape 1: Brancher un câble Ethernet RJ45 au port réseau du GWN7615. Port Description NET/POE Port Ethernet RJ45 (10/100/1000Mbps) sup- portant PoE/PoE+. NET Port Ethernet RJ45 (10/100/1000Mbps) con- necter à votre router ou à un autre GWN76xx. RESET Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine. Port Réseau Câble Ethernet RJ45 au Switch PoE/PoE+. Etape 2: Brancher l’autre extrémité au port Uplink du Switch PoE/PoE+. INSTALLATION PHYSIQUE GWN7615 peut être monté sur le mur ou le plafond. Veuillez se référer aux étapes suivantes pour l’installation appropriée. 1 x Guide d’installation rapide 3x Ecrou M3~21~ ~22~ Montage Mural

1. Placer le support de montage à l’endroit désiré sur le mur avec la

èche pointant vers le haut.

2. Utiliser un crayon pour marquer les quatre trous de montage (trous

de vis DIA 5.5mm, trou de réticule DIA 25mm).

3. Si votre câble Ethernet passe à travers le mur, couper ou percer un

cercle d’environ 18 mm de diamètre.

4. Insérer les vis d’ancrages dans les trous 5.5 mm. Fixez le support

de montage au mur en insérant les vis dans les ancres.

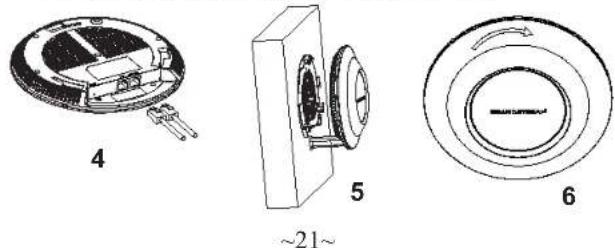

5. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre

6. Aligner la èche sur le GWN7615 avec la èche sur la languette de

verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage.

7. Pivoter le GWN dans le sens horaire jusqu’à ce qu’il se verrouille

en place et correspond à la languette de verrouillage. Mur Boulon expansion en plastique Vis (PA 3.5×20)

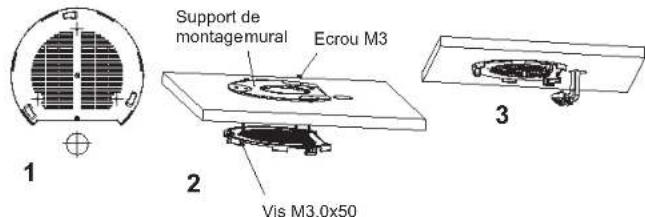

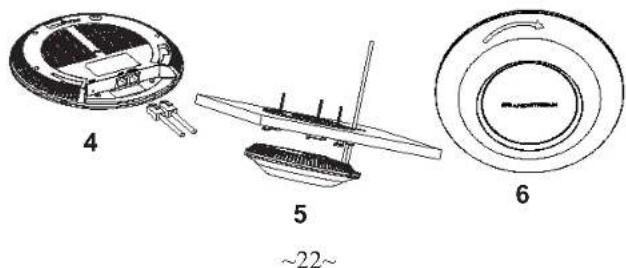

Montage au Plafond Note: Le montage au plafond est recommandé pour une couverture optimale.

2. Placer la plaque du support de plafond dans le centre de la dalle de

plafond et marquer les trous des vis de montage (les trous de vis DIA 5.5mm, trou réticule DIA 25mm).

3. Insérer les vis dans le support de montage.

4. Brancher le câble Ethernet (RJ45) aux ports appropriés de votre

5. Pivoter le GWN dans le sens horaire jusqu’à ce qu’il se verrouille

en place et correspond à la languette de verrouillage.

6. Aligner la èche sur le GWN7615 avec la èche sur la languette de

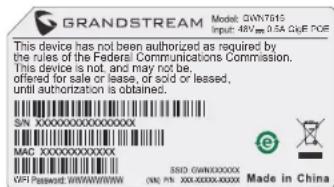

verrouillage du support de montage et veiller à ce que votre GWN est bien en place sur le support de montage et de connecter les câbles réseau et d’alimentation. Ecrou M3~23~ ~24~ CONNEXION AU RESEAU Wi-Fi PAR DEFAUT DU GWN7615 Le GWN7615 peut être utilisé comme point d’accès autonome avec Wi- Fi activé par défaut lors de la première utilisation, ou après réinitialisa- tion aux paramètres d’usine. Après la mise sous tension du GWN7615 et connexion au réseau, le GWN7615 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire. Note: Le SSID et mot de passe par défaut du GWN7615 sont imprimés sur l’étiquette MAC de l’unité. This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN761548V 0.5A GigE POE WiFi Un ordinateur connecté au SSID du GWN7615, ou au même réseau que le GWN7615 peut découvrir et accéder à son interface de conguration en utilisant une des méthodes suivantes: Méthode 1: Détecter le GWN7615 via son adresse MAC

1. Localisez l’adresse MAC sur l’étiquette MAC de l’unité située à la

face arrière de l’unité, ou sur l’emballage.

2. A partir d’un ordinateur connecté au même réseau que le

GWN7615, tapez l’adresse suivante en utilisant l’adresse MAC du GWN7615 sur votre navigateur: https://gwn_<mac>.local Exemple: Un GWN7615 avec l’adresse MAC C0:74:AD:8B:4E:28 peut être accessible à partir d’un navigateur web en utilisant l’URL: https://gwn_c074ad8b4e28.local Méthode 2: Détecter le GWN7615 via GWNDiscoveryTool

1. Téléchargez et installez GWNDiscoveryTool à partir du lien suiv-

ant: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrez le GWNDiscoveryTool, et cliquez sur Scan.

ACCEDER A L’INTERFACE DE CONFIGURATION

Entrez le nom d’utilisateur et mot de passe pour vous connecter. (Le nom d’utilisateur de l’administrateur par défault est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l’autocollant du GWN7615). Notes :

• Assurez-vous que le GWN7615 n’est pas déjà associé à une autre GWN7615 Access Point en tant qu’esclave, GWN7000 Router Se- ries ou GWN.Cloud, sinon l’interface de conguration ne sera pas accessible.

• Si le GWN7615 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d’usine.

• Il est de la responsabilité du client de s’assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d’autres.

• Pour gérer le GWN7615 via cloud, veuillez se référer à https://www. gwn.cloud. Pour plus de détails, veuillez consulter le manuel d’utilisation sur: http://www.grandstream.com/our-products Les termes de la licence GNU GPL sont incorporés dans le rmware du péri- phérique et sont accessibles via l’interface utilisateur Web du périphérique à l’adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

3. L’outil permettra de découvrir tous les points d’accès GWN7615

connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquez sur Manage Device pour être redirigé directement à

l’interface de conguration du GWN7615, ou saisir manuellement sur votre navigateur l’adresse IP afchée.~25~ ~26~
