BEDIENUNGSANLEITUNG GWN7615 GRANDSTREAM

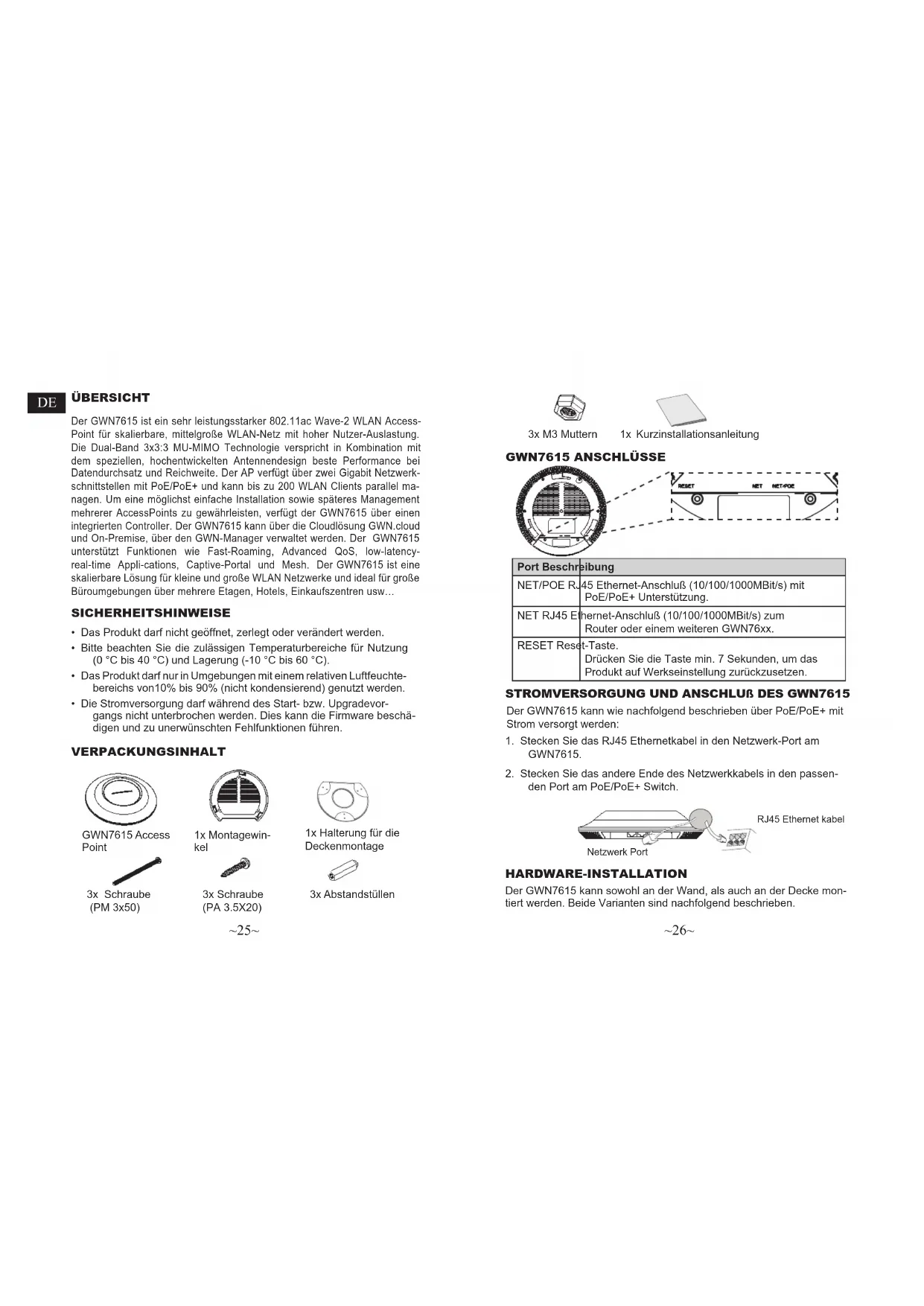

STROMVERSORGUNG UND ANSCHLUß DES GWN7615 Der GWN7615 kann wie nachfolgend beschrieben über PoE/PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am

2. Stecken Sie das andere Ende des Netzwerkkabels in den passen-

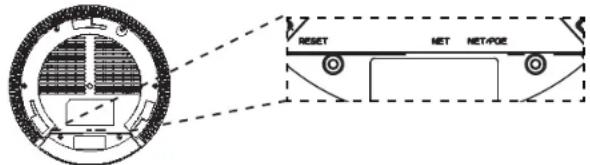

den Port am PoE/PoE+ Switch. Port Beschreibung NET/POE RJ45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/PoE+ Unterstützung. NET RJ45 Ethernet-Anschluß (10/100/1000MBit/s) zum Router oder einem weiteren GWN76xx. RESET Reset-Taste. Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen. 1x Kurzinstallationsanleitung 3x M3 Muttern Netzwerk Port RJ45 Ethernet kabel ÜBERSICHT Der GWN7615 ist ein sehr leistungsstarker 802.11ac Wave-2 WLAN Access- Point für skalierbare, mittelgroße WLAN-Netz mit hoher Nutzer-Auslastung. Die Dual-Band 3x3:3 MU-MIMO Technologie verspricht in Kombination mit dem speziellen, hochentwickelten Antennendesign beste Performance bei Datendurchsatz und Reichweite. Der AP verfügt über zwei Gigabit Netzwerk- schnittstellen mit PoE/PoE+ und kann bis zu 200 WLAN Clients parallel ma- nagen. Um eine möglichst einfache Installation sowie späteres Management mehrerer AccessPoints zu gewährleisten, verfügt der GWN7615 über einen integrierten Controller. Der GWN7615 kann über die Cloudlösung GWN.cloud und On-Premise, über den GWN-Manager verwaltet werden. Der GWN7615 unterstützt Funktionen wie Fast-Roaming, Advanced QoS, low-latency- real-time Appli-cations, Captive-Portal und Mesh. Der GWN7615 ist eine skalierbare Lösung für kleine und große WLAN Netzwerke und ideal für große Büroumgebungen über mehrere Etagen, Hotels, Einkaufszentren usw… VERPACKUNGSINHALT SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.

• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 40 °C) und Lagerung (-10 °C bis 60 °C).

• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchte- bereichs von10% bis 90% (nicht kondensierend) genutzt werden.

• Die Stromversorgung darf während des Start- bzw. Upgradevor- gangs nicht unterbrochen werden. Dies kann die Firmware beschä- digen und zu unerwünschten Fehlfunktionen führen.

GWN7615 Access Point 1x Montagewin- kel 1x Halterung für die Deckenmontage 3x Schraube (PM 3x50) 3x Schraube (PA 3.5X20) 3x Abstandstüllen HARDWARE-INSTALLATION Der GWN7615 kann sowohl an der Wand, als auch an der Decke mon- tiert werden. Beide Varianten sind nachfolgend beschrieben.~27~ ~28~

1. Positionieren der Halterung an der gewünschten Stelle mit dem

Richtungspfeil nach oben.

2. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser

5,5mm, Lochkreisradius 25mm).

3. Bohren Sie bitte ein Loch mit einen Durchmesser von ca. 18mm,

um das Ethernetkabel durch eine Wand zu führen.

4. Stecken Sie die Montagedübel in die gebohrten 5,5mm Löcher.

Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel und ziehen Sie diese fest.

Deckenmontage Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

1. Nehmen Sie die Deckenplatte heraus.

2. Platzieren Sie den Access-Point in der Plattenmitte und markieren

Sie die Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).

3. Befestigen Sie die Halterung mit den beiliegenden Schrauben.

5. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des

5. Zur Montage des GWN7615AP muss der Richtungspfeil am

Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.

6. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser

fest in der Halterung sitzt.

Halterung für die Deckenmontage Schraube M3 x 50 Wand Schraube (PA 3.5X20) Abstandstüllen M3 Muttern Wandmontage

4. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des

5. Zur Montage des GWN7615AP muss der Richtungspfeil am

Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.

6. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser

fest in der Halterung sitzt.~29~ ~30~

VERBINDEN SIE SICH MIT DEM VOREIN-

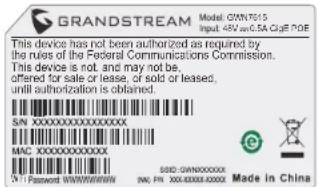

GESTELLTEN Wi-Fi-NETZWERK DES GWN7615 Der GWN7615 kann als “Stand-alone” Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert. Sobald der GWN7615 mit Strom versorgt und an das Netzwerk ange- schlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Bu- chstaben der MAC Adresse) sowie einem Zufallspasswort. HINWEIS: Die SSID und Passwortinformationen benden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7615 oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Kongura- tionsschnittstelle zu gelangen: Methode 1: Suche nach dem GWN7615 via MAC Adresse

1. Die MAC-Adresse des Gerätes bendet sich entweder auch dem

Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.

2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7615

geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_<mac>.local Beispiel: Lautet die MAC Adresse des GWN7615 z.B. C0:74:AD:8B:4E:28 dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers: https://gwn_c074ad8b4e28.local Methode 2: Suche nach dem GWN7615 via GWNDiscovery- Tool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-

Website: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7615 Ac-

cess-Points nden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.

4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die

Kongurationsseite des GWN7615 zu gelangen oder tippen Sie ein- fach die angezeigte IP Adresse in die Adresszeile des Browsers. This device has not been authorized as required by the rules of the Federal Communications Commission. This device is not, and may not be, offered for sale or lease, or sold or leased, until authorization is obtained. GWN761548V 0.5A GigE POE WiFi Bemerkung:

• Stellen Sie sicher, dass der GWN7615 nicht schon einem anderen GMN7615 oder einem GWN7000 Router zugeordnet (Paired) ist, da sich ansonsten das Kongurationsfenster nicht öffnen lässt.

• Ist der GWN7615 bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.

• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Reg- ularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.

• Um einen oder mehrere GWN7615 über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/our-products Geben Sie Benutzername und Passwort ein. Der voreingestellte Admin- istrator-Benutzername lautet “admin”, das Zufallspasswort bendet sich auf dem Produktaufkleber auf der Rückseite der GWN7615. Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grand- stream.com/legal/open-source-software. Um eine CD mit der Lizenz zu er- halten, senden Sie uns bitte eine Email an [e-mail].~31~ ~32~ PANORAMICA
