INSTRUKCJA OBSŁUGI GWN7615 GRANDSTREAM

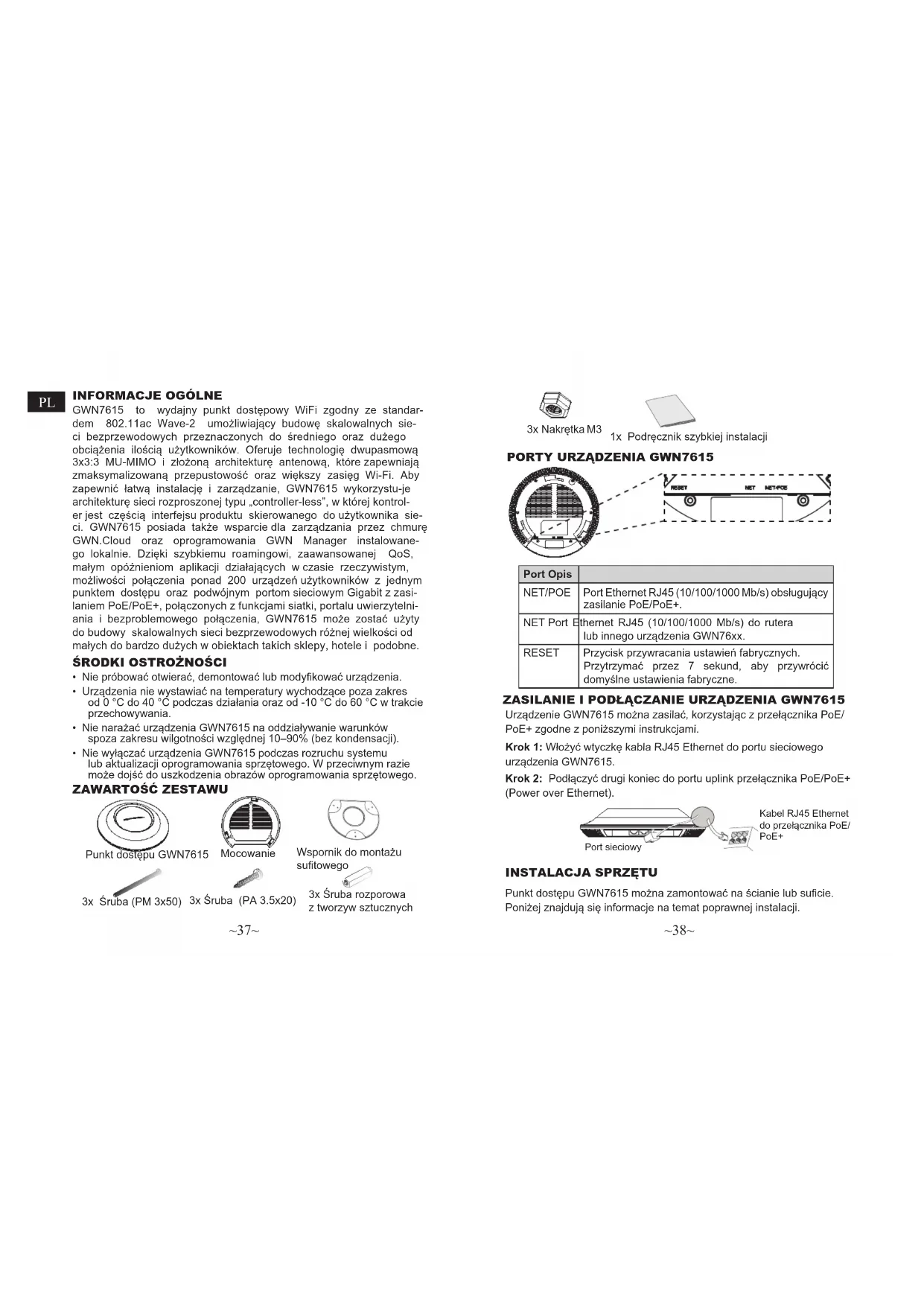

GWN7615 to wydajny punkt dostępowy WiFi zgodny ze standar- dem 802.11ac Wave-2 umożliwiający budowę skalowalnych sie- ci bezprzewodowych przeznaczonych do średniego oraz dużego obciążenia ilością użytkowników. Oferuje technologię dwupasmową 3x3:3 MU-MIMO i złożoną architekturę antenową, które zapewniają zmaksymalizowaną przepustowość oraz większy zasięg Wi-Fi. Aby zapewnić łatwą instalację i zarządzanie, GWN7615 wykorzystu-je architekturę sieci rozproszonej typu „controller-less”, w której kontrol- er jest częścią interfejsu produktu skierowanego do użytkownika sie- ci. GWN7615 posiada także wsparcie dla zarządzania przez chmurę GWN.Cloud oraz oprogramowania GWN Manager instalowane- go lokalnie. Dzięki szybkiemu roamingowi, zaawansowanej QoS, małym opóźnieniom aplikacji działających w czasie rzeczywistym, możliwości połączenia ponad 200 urządzeń użytkowników z jednym punktem dostępu oraz podwójnym portom sieciowym Gigabit z zasi- laniem PoE/PoE+, połączonych z funkcjami siatki, portalu uwierzytelni- ania i bezproblemowego połączenia, GWN7615 może zostać użyty do budowy skalowalnych sieci bezprzewodowych różnej wielkości od małych do bardzo dużych w obiektach takich sklepy, hotele i podobne. ZAWARTOŚĆ ZESTAWU

• Nie próbować otwierać, demontować lub modykować urządzenia.

• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od 0 °C do 40 °C podczas działania oraz od -10 °C do 60 °C w trakcie przechowywania.

• Nie narażać urządzenia GWN7615 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).

• Nie wyłączać urządzenia GWN7615 podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego. Mocowanie Wspornik do montażu sutowego

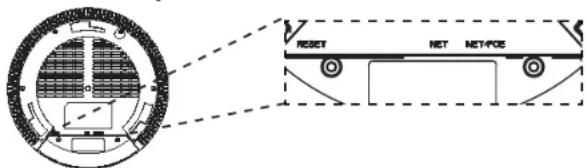

ZASILANIE I PODŁĄCZANIE URZĄDZENIA GWN7615 Urządzenie GWN7615 można zasilać, korzystając z przełącznika PoE/ PoE+ zgodne z poniższymi instrukcjami. Krok 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GWN7615. Krok 2: Podłączyć drugi koniec do portu uplink przełącznika PoE/PoE+ (Power over Ethernet). Port Opis NET/POE Port Ethernet RJ45 (10/100/1000 Mb/s) obsługujący zasilanie PoE/PoE+. NET Port Ethernet RJ45 (10/100/1000 Mb/s) do rutera lub innego urządzenia GWN76xx. RESET Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 7 sekund, aby przywrócić domyślne ustawienia fabryczne. 1x Podręcznik szybkiej instalacji 3x Nakrętka M3 3x Śruba (PM 3x50) 3x Śruba (PA 3.5x20) 3x Śruba rozporowa z tworzyw sztucznych Punkt dostępu GWN7615 Port sieciowy Kabel RJ45 Ethernet do przełącznika PoE/ PoE+

Punkt dostępu GWN7615 można zamontować na ścianie lub sucie. Poniżej znajdują się informacje na temat poprawnej instalacji.~39~ ~40~ Montaż na ścianie

1. Umieścić wspornik montażowy w odpowiednim miejscu na ścianie.

Strzałka musi być skierowana w górę.

2. Ołówkiem zaznaczyć cztery otwory mocujące (otwory na śruby

o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).

3. Jeśli istnieje konieczność przepuszczenia kabla Ethernet przez

ścianę, należy wykonać okrągły otwór o średnicy ok. 18mm.

4. Umieścić kołki rozporowe w otworach 5,5 mm. Zamocować

wspornik montażowy do ściany, wkładając śruby w kołki rozporowe.

Montaż na sucie Uawaga: Montaż sutowy jest zalecany w celu osiągnięcia optymal- nego zasięgu działania.

1. Zdjąć płytę sutową.

2. Umieścić płytę mocującą do sutu na środku płyty sutowej

i zaznaczyć otwory na śruby (otwory na śruby o średnicy 5,5 mm, otwór oznaczony krzyżykiem o średnicy 25 mm).

3. Przełożyć śruby przez wspornik montażowy.

Wspornik do montażu sutowego Śruba (PM 3 x 50)

5. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych

portów w urządzeniu GWN7615.

6. Wyrównać strzałkę na punkcie dostępu GWN7615AP ze strzałką

na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku.

7. Przekręcić urządzenie GWN w prawo do momentu zablokowania

w miejscu i wyrównania z elementem blokującym. Ściana Śruba (PA 3.5x20) Śruba rozporowa z tworzyw sztucznych Nakrętka M3

4. Podłączyć kabel zasilania i kabel Ethernet (RJ45) do właściwych

portów w urządzeniu GWN7615.

5. Wyrównać strzałkę na punkcie dostępu GWN7615AP ze strzałką

na elemencie blokującym wspornika montażowego i upewnić się, że urządzenie jest mocno osadzone na wsporniku, a następnie podłączyć kabel sieciowy i kabel zasilania.

6. Przekręcić urządzenie GWN w prawo do momentu zablokowania

w miejscu i wyrównania z elementem blokującym.

6~41~ ~42~ POŁĄCZYĆ Z DOMYŚLNĄ SIECIĄ Wi-Fi GWN7615 GWN7615 można wykorzystać jako samodzielny punkt dostępu bezpośrednio lub po przywróceniu ustawień fabrycznych z domyślnie aktywną siecią Wi-Fi. Po naładowaniu GWN7615 i podłączeniu do sieci GWN7615 będzie transmitował domyślny identykator SSID na podstawie adresu MAC GWN[6 ostatnich cyfr adresu MAC] i losowego hasła. Uwaga: Domyślny identykator SSID GWN7615 oraz hasło znajdują się na nalepce zawierającej adres MAC modułu. Komputer podłączony do identykatora SSID GWN7615 lub do tej samej sieci, co GWN7615, może odkryć interfejs konguracji i uzyskać do niego dostęp, korzystając z jednej z poniższych metod: Metoda 1: Odkryć GWN7615 na podstawie jego adresu MAC

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.

2. Na komputerze podłączonym do tej samej sieci, co GWN7615,

wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GWN7615 https://gwn_<mac>.local Przykład: jeżeli GWN7615 posiada adres MAC C0:74:AD:8B:4E:28, dostęp do tego modułu można uzyskać, wpisując w przeglądarce https://gwn_c074ad8b4e28.local. Metoda 2: Odkryć GWN7615 za pomocą narzędzia GWNDiscoveryTool

1. Narzędzie GWNDiscoveryTool należy pobrać i zainstalować z

poniższego łącza: http://www.grandstream.com/tools/GWNDiscov- eryTool.zip

2. Otworzyć narzędzie GWNDiscoveryTool i kliknąć Skanuj.

3. Narzędzie odkryje wszystkie punkty dostępu GWN7615 podłączone

do sieci i pokaże ich adresy MAC i IP.

4. Kliknięcie Zarządzaj urządzeniem przekieruje bezpośrednio do

interfejsu konguracji GWN7615. Można także wpisać ręcznie w wyszukiwarce wyświetlony adres IP. Wprowadź nazwę użytkownika i hasło, aby się zalogować. (Domyślną nazwą administratora jest “admin”, unikalne wygenerowane hasło zna- jduje się na naklejce GWN7615). Uwaga :

• Sprawdzić, czy GWN7615 nie sparowano wcześniej z innym punktem dostępu GWN7615 w charakterze urządzenia podporządkowanego (slave) ani z routerem GWN7000, gdyż w przeciwnym razie nie można będzie uzyskać dostępu do interfejsu konguracji.

• Jeżeli GWN7615 jest już sparowany, należy najpierw go rozparować lub przywrócić ustawienia fabryczne.

• Obowiązkiem nabywcy jest dostosowanie parametrów urządzenia takich jak zakres, moc i podobne by były zgodne z normami danego kraju.

• Aby zarządzać GWN7615 przy wsparciu chmury prosimy o odwiedzenie strony: https://www.gwn.cloud Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/our-products Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/ gpl_license. Można do niej również uzyskać dostęp poprzez stronę: http://www. grandstream.com/legal/open-source-software Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]~43~ ~44~
