用户手册 GWN7615 GRANDSTREAM

GWN7615是一款企业级802.11ac Wave-2 Wi-Fi接入点，可为中到高密度用户提供可靠的部署。它只有双频，3x3.3 MU-MIMO波束成形技术和先进的天线设计，可最大程度地提高网络吞吐量并扩展Wi-Fi覆盖范围。为了安装和管理更便捷，GWN7615使用无控制器的分布式网络管理设计，内嵌AC控制器（嵌入Web用户界面中）。同时也支持免费云管理平台GWN Cloud，以及本地Wi-Fi管理平台GWN Manager。GWN7615是Wi-Fi语音部署的理想AP，并且可以与Grandstream的具有Wi-Fi功能的IP电话无缝连接。GWN7615支持高级QoS，低延迟实时应用，Mesh网络，自定义门户，200+并发客户端，集成PoE/PoF+双千兆网络端口，适用于大小不同，从办公楼到酒店等环境的高扩展度Wi-Fi解决方案。

注意事项

• 不要尝试打开，拆解或修改设备。
• 不要将木设备暴露在温度 0^ C 至 40^ C 的工作环境或 -10^ C 至 60^ C 的储存环境以外。
• 不要将本设备暴露在环境湿度如下范围以外：10-90%RH（无冷凝）。
• 系统启动或固件升级期间不要中断电源。这可能会损坏设备固件，并导致设备故障。

包装内容

1xGWN7615无线热点

3x 螺丝（PM 3× 50

1x安装支架

3x螺丝（PA 3.5× 20

1x天花板安装支架

3x塑料膨胀螺栓

3xM3螺帽

1x快速安装手册

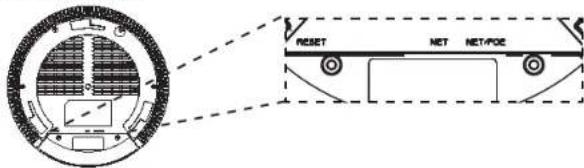

GWN7615端口

端口描述
NET/POE	以太网 RJ45 端口 (10/100/1000 Mbps),需要支持 PoE/PoE+。
NET	以太网 RJ45 端口 (10/100/1000 Mbps),连接至路由器或另一个 GWN76xx。
RESET	恢复出厂设置按钮。按 7 秒恢复出厂默认设置。

上电和连接GWN7615

GWN7615可以使用PoE或PoE4的通过以下步骤来供电：

第1步：将RJ45以太网电缆插入GWN7615的网络端口。

第2步：将R745以太网电缆的另一端插入有PoE/PoE+供电的交换机口。

硬件安装

GWN7615可安装在墙壁或天花板上，请参阅下列步骤进行适当的安装。

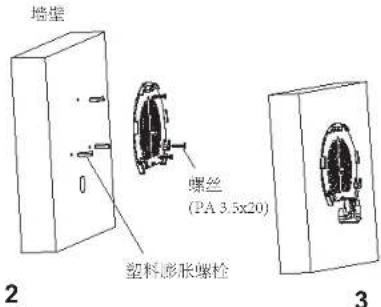

壁挂式安装

1.将安装支架放置在所需安装的位置并箭头朝上。
2. 用铅笔标出四个安装孔（螺丝孔直径5.5mm的十字线孔直径25mm）。
3. 在墙上裁剪或者钻一个直径约为 18 ~mm 的圆孔，以便网线从墙体穿过。
4.将膨胀螺栓放入S.5毫米的孔。通过将螺丝拧入螺栓把安装支架固定在墙1上

5.将以太网电缆的RJ45端口插入GWN7615的网络端口中。
6.将在GWN7615AP的箭头与安装支架的锁定选项卡上的箭头，并确保您的周报牢固就位安装支架。
7.将GWN7615顺时针旋转直至只锁定到位。

\~9\~

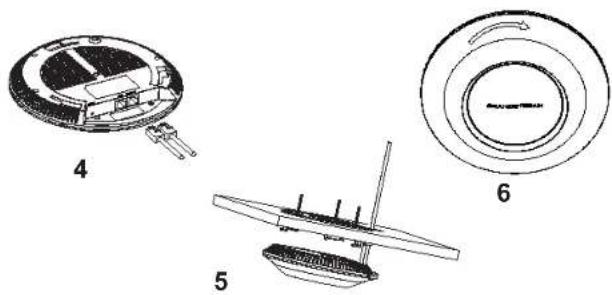

顶式安装

备注：推荐将设备安装在天花板上以确保信号的最优覆盖性能

1.拆下吊顶板。
2.将吊顶板放在天花板的中央并标记安装螺丝孔（螺丝孔直径5.5mm的十字线孔直径25毫米）。
3.将螺钉放入安装托架
4.将以太网电缆的R145端口插入GWN7615的网络端口中。

天花板安装支架M螺帽
螺丝
(PM3×50)

5.将在GWN7615AP的箭头与安装支架的锁定选项卡上的箭头对齐。确保您的GWN牢固地安装在支架上并连接上了网络和电源线。
6.将GWN7615顺时针旋转直至其锁定到位。

10

连接到GWN7613默认的无线网络

新的CWN7615会有默认的Wi- Fi广播。

将GWN7615上电起机并连接至网络，GWN7615会广播默认的SSID。该SSID是基于设备的MAC地址后六位：GWN[MAC后六位]，并且使用随机的密码。

注意：GWN7615的默认SSID和随机密码打印在设备的MAC地址贴纸上。

访问配置界面

将电脑连接到GWN7615广播的无线网，或GWN7615所在的局域网。就可以用以下的几种方式来发现并访问GWN7615的配置页面：

方法1：用MAC地址来发现GWN7615。

1. 在设备的背面的贴纸上，或者设备的外包装盒上可以找到设备的MAC地址。
   2.在连接到GWN7615广播的无线网，或GWN7615所在的局域网的电脑上，用浏览器输入网址：https://gwn_local比如：如果GWN7615的MAC地址为C0:74:AD:8B:4E:28，那么则输入https://gwn_c074ad8b4c28.local

方法2：用GWDiscoveryTool发现GWN7615。

1.从下面的连接下载GWNDiscoveryTool:http://www.grandsstream.com/ tools/GWNDiscoveryTool.zip
2. 打开GWNDiscoveryTool，并点击Scan（扫描）。

3.这个软件将帮助你发现局域网下所有的GWN7615并显示他们MAC地址和IP地址。
4.点击ManageDevice（管理设备）后，你将被引导到GWN7615的配置界面。或者也可以通过在浏览器中输入所查找到GWN7615的IP地址。

输入管理员用户名和密码登入管理界面（管理员用户名的缺省值为：admin；缺省密码为随机值，写于GWN7615机体的贴纸上）

备注：

确认GWN7615并没有被配对到另一个GWN7615或者GWN7000系列路由器，否则配置界面将会是关闭的。
·如果GWN7615已经被配对，请从它的配主那里接触配对，或者恢复该设备的出厂设置。
·遵守当地关于频带、发射功率及其他相关法规是每个用户的责任。
·请在https://www.gwn.cloud进行GWN7615的云端管理。

GNU GPL许可条款已包含在设备固件中，可以通过设备的Web用户界面my_dvice_ip/gpl/licenses进行访问。也可以通过以下链接访问：http://www.grandstream.com/legal/open-source-software如果需要包含GPL源代码信息的CD，请发邮件到[e-mail]提交请求。

欲获取详细的话机使用信息，请在以下链接中下载GWN7615用户手册。
