MODE D'EMPLOI BH4S69M6DB9JS HOOVER
Avant d'utiliser l'appareil, liquez attentivement les consignes de
sucrété. Avant d'utiliser l'appareil, il est absolument nécessaire d'enlever les vis et les entreprises de transport. Pour des instructions détaillées sur la procédure de dépose, consultez les instructions d'installation.
Téléchargez et lisez le manuel d'utilisation complet en ligne pour plus d'informations.
Téléchargez l'application hOn
1. Installation
1.1 - Dépose des boulons de transport
- Retirez les 2 ou 4 vis de transport (A) et les rondelles plates, les bonds en caoutchouc et les tubes d'écartement en plastique (B) comme indiqué dans la figure 1.
- Si des tubes d'écartement tombent à l'intérieur de la machine, inclinez-la vers l'avant pour les recuperer sur le sol ou la base.
Couvrez les trouss de vis avec les 2 ou 4 bouchons en plastique fournis.
Conservez les matériaux d'emballage hors de portée des enfants.
1.2 - Raccordements à l'arrivée d'eau
L'appareil doit etre raccorde au reseau d'eau via le nouveau tuyau fourni avec (a l'intérieur du tambour). N'utilise pas I'ancien tuyau a cette fin.
Raccordez une extrémité du tuyau d'arrivée d'eau avec le coude à l'électrovanne (partie supérieure arrêté de la machine) et l'autre extrémité à un robinet ou à un raccord filtré de 3/4" pour le gaz (fig. 2).
- Placez l'appareil à proximé du mur, en veillant à ce qu'il n'y ait pas de courbure ou de piuure dans le tuyau.

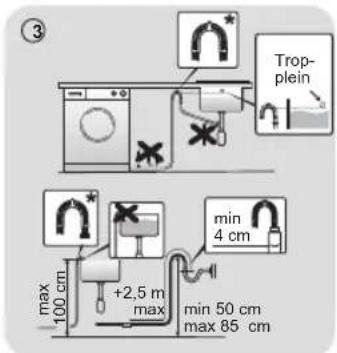

- Accrochez le tuyau de sortie au bord de l'évier ou, de préférence, à une sortie d'évacuation fixe d'un diamètre supérieur à celui du tuyau de sortie et à une hauteur minimale de 50 cm et maximale de 85 cm du sol (fig. 3).
- Sinécessaire, utilisez l'accessoire courbe* pour fixer et soutenir plus solidement le tuyau d'évacuation.
- Certains modèles peuvent comprendre un ou plusieurs des éléments suivants :
-
AQUASTOP (fig. 4): un dispositif situé dans le tuyau d'alimentation qui interrompt le débit d'eau sile tuyau s'abime. Dans ce cas-là, une marque rouge apparaitra dans la fenêtre « A » et il faudra replacer le tuyau. Pour dévisser l'écrou, appuyez sur le dispositif de verrouillage unidirectionnel « B »
-
AQUAPROTECT - TUYAU D'ALIMENTATION AVEC PROTECTION (fig. 5): en cas de fuite d'eau au niveau du tuyau interne principal « C», la gaine de confinement transparente « D » retienda l'eau pour permettre de terminer le cycle de lavage. À la fin du cycle, contactez le Centre d'assistance à la clientèle pour remplaçer le tuyau d'alimentation.
1.3 - Alignment de l'appareil
- Mettez la machine à niveau en réglant les pieds (fig. 6).
a) Tournez l'écrou dans le sens des aiguilles d'une montre pour libérer la vis du pied.
b) Soulevez ou abaissez le pied en le faisant tourner jusqu'à ce qu'il repose fermement sur le sol.
c) Bloquez le pied en position en tournant l'écrou dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il vienne buter contre le fond du lave-linge.
- Verifiez que l'appareil est correctement mis à niveau.
* Accessoire vendu séparation

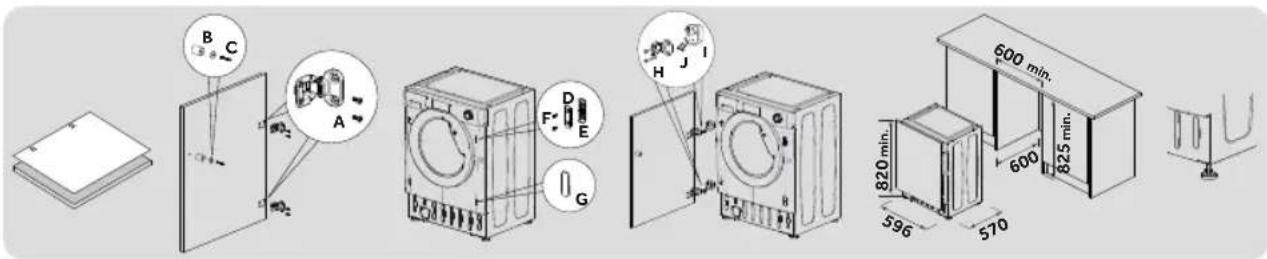

1.4 - Montage de la porte du meuble
Positionne gabarit au dos de la port et marquez les tous pour les charnieres et laimant (cote gauche ou croit). Percez les tous et fixez les charnieres a l'aide des vis (A) fournies.
Fixez l'aimant (B) à l'aide de la vis (C), puis montez la plaque (D) avec le support en plastique (E) en dessous et fixez-les à l'aide de la vis (F).
- Enclenchez le capuchon de montage (G) en position basse.
Montez la porte du meuble sur la faucade du lave-linge au moyen des charnières. Fixez les entretoises (I) à leur place avec les 2 vis (J) puis fixez les charnières avec 2 vis (H).
- Réglez la hauteur de la rondelle (820-840 mm) à l'aide des 4 pieds réglables et fixez-les à l'aide des écrous.
Glissez la rondelle en place, en ajustant le socle du meuble à la nouvelle hauteur.
2. Panneau de commande
B C DEF G H A
Touches
A Départ/Pause
B Sélection de la température
C Selection de l'essorage
D Anti-Froissage
E Départ différé
F Options
G Degre de salissure/Rapides/Niveau de vapeur**
H Programmes spéciaux (disponibles uniquement sur certains modèles)
B+C Sécurité infant
- Disponible uniquement sur certains modèles
** Niveau de vapeur (disponible uniquement sur certains modèles)
Voyants lumineux
1 Indicateur Verrouillage de la porte
Indicateur Sécurité infant
8 Indicateurs Options
2 Indicateur Repassage facile
6 Indicateurs Température de lavage
9 Indicateurs Degre de salissure
3 Indicateur《AI Weight Sense》***
7 Indicateurs Vitesse d'essorage
10 Indicateurs Programmes speciaux *** Indicateur Detecteur de poids
4 Indicateur Wi-Fi
2.1 - Touches
>11 Touche Départ/Pause (A)
Fermez la porte AVANT de selectionner la touche DEPART/PAUSE. Pour demarrer le cycle selectionné avec les paramétres préconfigures, appuyez sur DEPART/PAUSE. Lorsque le programme est en marche, l'afficheur montre le temps restant.
Touche Sélection de la température (B)
Cette touche permet de modifier la température des cycles de lavage. Il n'est pas possible d'augmenter la température au-delà du maximum autorisé pour le programme, afin de protéger les tissus. Si vous souhaitez effectuer un lavage à froid, tous les indicateurs doivent être éteints.
Touché Sélection de l'essorage (C)
En appuyant sur cette touche, il est possible de réduire la vitesse maximale et, si vous le souhaitez, de supprimer le cycle d'essorage.
Anti-Froissage (D) - Disponible uniquement sur certains programmes
Cette fonction vous permet de réduire les plus, autant que possible, en éliminant les essorages intermédiaires ou en réduisant l'intensité de l'essorage final.
Touche Départ différé (E)
Cte t ohe you per met de preprogrammer le cycle de lavage afin de retarder le debut du cycle jusqu'a 24 heues.
Touche Options (F)
Cette touche vous permet de désirier différentes options (en fonction du programme sélectionné) :
Prélavage (F) - Cette option vous permet d'effectuer un prélavage et elle est particulièrement utile pour le linge très sale (elle ne peut être utilisée que sur certains programmes). Lorsque cette fonction est activée, l'icone de l'indicateur (E) s'allume
Rinçage intense (F) - Cette option permet d'ajouter un rincege à la fin du cycle de lavage et est utile pour les personnes à la peau délicate et sensible. Lorsque cette fonction est activée, l'icone de l'indicateur (F) s'allume
Hygiene + (F) - Cette option permet un nettoyage en profondeur de vos vêtements en maintainant la même température pendant toute la durée du lavage.
Touché Degré de salissure/Rapides/Niveau de vapeur* (G)
Cette touche vous permet de désirier différentes options (en fonction du programme sélectionné):
Degré de salissure (G) - Cette option vous permet deCHOISIR entre 3 niveaux d'intensité de lavage, en modifiant la durée du programme en fonction du degré de salissure des tissus (elle ne peut être utilisée que sur certains programmes comme cela est indiqué dans le tableau des programmes).
Rapides (G) - La touche s'active lorsque vous selectionnez le programme SOIN RAPIDE (14'/30'/44') sur le bouton et vous permet de selectionner l'une des trois durées indiquées, en fonction du type de tissu.
Niveau de vapeur\*G)
Après avoir sélectionné le programme SOIN VAPEUR PRO, vous pouvez utiliser cette touche pour désir entre troistraitements à la vapeur d'intensités différentes, concus pour les vêtements secs ou humides et selon le type de tissu.
- Disponible uniquement sur certains modèles
Programmes spéciaux (H) - Disponible uniquement sur certains modèles
Cette touche vous permet de désirier différentes options (en fonction du programme sélectionné) :
Lavage Actif (H) - Cette option (qui peut être configurée dans plusieurs programmes) optimise la consommation d'eau et d'énergie du programme sélectionné, tout en maintainant la performance de lavage inchangée.
Jour & Nuit (H) - Cette option permet de réduire la vitesse d'essorage intermédiaire à 400 tr/min, le cas échéant, d'augmenter le niveau d'eau pendant le rincege et de maintainir le linge immergé dans l'eau après le rincege final, afin de détendre parfaitement les fibres.
Nettoyage du tambour (H) - Une option mise au point pour nettoyer le tambour du lave-linge. N'utilise que de la lessive en poudre. Ne démarrez pas le programme avec du linge à l'intérieur de la machine à laver. Il est conseilé de l'effectuer tous les 50 cycles de lavage. L'option ne peut être sélectionnée que pour le programme VIDANGE & ESSORAGE.
Sécurité infant (B+C)
- En appuyant simultanément sur les touches « SELECTION DE LA TEMPERATURE » et « SELECTION DE L'ESSORAGE » pendant environ 3 secondes, la machine verrouille les touches. De cette façon, vous pouvez éviter d'effectuer des changements accidentels ou non désirs si vous appuyez par inadvertance sur une touche de l'affichage au cours d'un cycle.
Le verrouillage des touches peut etre simplement dactivé en appuyant a nouveau simultanement sur les deux touches ou en eteignant l'appareil.
2.2 - Voyants lumineux
Indicateur Verrouillage de la porte (1)
Pour des raisons de sécurité, la porte est partiellement verrouillée pendant le cycle de lavage. Il n'est possible d'ouvrir la porte qu'à la fin du programme ou après l'annulation correcte du programme. En cas de niveau d'eau élevé, de température de l'eau élevée et pendant l'essorage, il n'est pas possible d'ouvrir la porte.
Voyant Anti-Froissage (2)
Levoyant indique la selection de l'option correspondante.
Voyant « AI Weight Sense » (3): (actif uniquement sur certains programmes).
Pendant chaque phase de lavage, le « Al Weight Sense » permet de contrôler les informations relatives à la charge de lavage dans le tambour et dans les premières minutes du lavage :
- il ajuste la quantité d'eau nécessaire;
- il déterminé la durée du cycle de lavage;
- il contrôle le rincege en fonction du type de tissu selectionné à laver;
- il ajusté le rythme de rotation du tambour en fonction du type de tissu à laver;
il reconnait la presence d'une trop grande quantite de mousse et, sinecessaire,ajuste la quantite d'eau de rinceage;
- il ajuste la vitesse d'essorage en fonction de la charge, évitant ainsi tout déséquilibre.
Voyant Wi-Fi (4): sur les modèles équipés du Wi-Fi, il indique l'etat de la connexion.

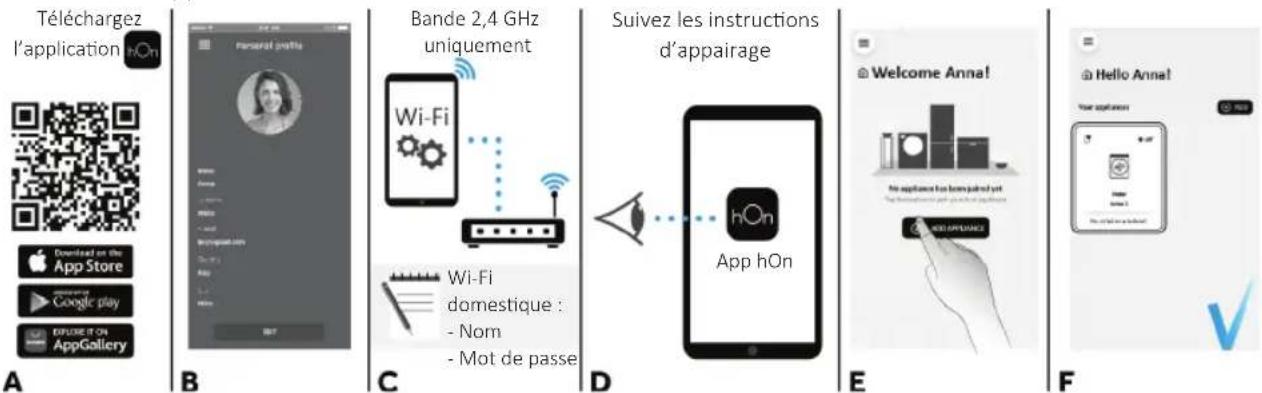

APPAIRAGE DE LA MACHINE (SUR L'APPLICATION)
REMARQUE: La fréquence de votre réseau Wi-Fi domestique doit être régée sur la bande 2,4 GHz. (la bande 5 GHz n'est pas autorisée).
- Telechargez l'application hOn sur votre applaireil en encadrant le code QR suivant ou en cliquant sur le lien : go.haier-europe.com/download-app
- Creez le profil d'utilisateur (ou connectez-vous) et appairez la machine en suivant les instructions affichées sur l'écran de l'appareil.
ACTIVATION DU CONTROLE À DISTANCE
- Fermez la porte et tournez le bouton sur la position CONTROLE À DISTANCE (Wi-Fi)
Vou陏 peut desormais gérer votre produit à partir de l'application.
DÉSACTIVATION DU CONTROLE À DISTANCE
- Tournez le bouton sur une position autre que CONTROLE À DISTANCE (Wi-Fi), sans passer par la position « OFF ». Si un cycle est en cours, il se poursuivra. L'application permet de consulter l'état du produit, mais pas de le contrôle.
Voyant Verrouillage des touches (5): levoyant indique que les touches sont verrouillées.
Voyants Température de lavage (6)
Les voyants indiquent la température de lavage du programme sélectionné, qui peut être modifiée (lorsque cela est autorisé) par la touche correspondante. Si vous souhaitez effectuer un lavage à froid, tous les indicateurs doivent être éteints.
Voyants Vitesse d'essorage (7)
Les voyants indiquent la vitesse d'essorage du programme selectionné, vous pouvez la réduire ou l'ommettre en appuyant sur la touche correspondante.
Voyants Options (8)
Les voyants indiquent les options qui peuvent etre selectionnées avec la touche correspondante.
Voyants Degre de Salissure (9)
- Une fois que le programme a eté sélectionné, levoyant affiche automatiquement le degré de salissure associé à ce programme.
- Sélectionnez alors, si vous le souhaitez, un degré de salissure différent.
Voyants Programmes spéciaux (10) - Disponible uniquement sur certains modèles
Les voyants indiquent les options qui peuvent etre selectionnées avec la touche correspondante.
3. Programmes
Oui
Oui en appuyant sur la touche
Facultatif
/ Non
Compartment à lessive pour:
1 Prélavage
2 Lessive
Adoucissant ou produit de soin
| PROGRAMME | (Max.) (en fonction du modele) | °C | LESSIVE | ANT- FROISSAGE | DéPART DIFFÉRÉ | PRÉLAVAGE | RINÇAGE INTENSE | HYGIEN+ |
| 6kg | 7kg | 8kg | 9kg | (MAX.) | 2 | | 1 |
| COTON 6 | | 78 | 990° | | | ● | ● | (●) | / | ○ | ○ | ○ |
| ECO40-60 | ECO 40-60 | 67 | 8960° | | | | ● | ● | /○ | / | ○ | / / | |
| LAINE & LAVAGE MAIN | 1 | 12 | 230° | | | ● | ● | | ○ | | / / / / | |
| 20° | 20°C | 67 | 8920° | | | | ● | ● | /○ | / | ○ | /○ | |
| SYNTHÉTIQUE & MIX COULEURS | 3 | 3,5 | 4 | 4,5 | 60° | ● | ● | (●) | ○ | ○ | ○ | ○ |
| VIDANGE & ESSORAGE | --- | --- | - | | | | | /○ | / / / / | | | |
| RINÇAGE | --- | --- | - | | | | ● | /○ | / / / / | | | |
| 3 | FITNESS CARE | 2 | 2,5 | 2,5 | 2,5 | 40° | ● | ● | /○ | / | ○ | / / | |
| SOIN DouX | 2 | 2,5 | 2,5 | 2,5 | 40° | ● | ● | | ○ | ○ | / / / / | |
| SOIN VAPEUR PRO | 1,5 | 1,5 | 1,5 | 1,5 | - | | | /○ | / / / / | | | |
| PRO | SOIN ALLERGIE PRO | 3 | 3,5 | 4 | 4,5 | 60° | ● | ● | /○ | / | ○ | / / | |
| 14'30'44' | SOIN RAPIDE 14'30'44' | 11 | 1,5 | 1,5 | 40° | | ● | ● | /○ | / | ○ | /○ | |
| 2 | 2,5 | 2,5 | 2,5 | 40° | ● | ● | /○ | / | ○ | /○ | |
| 3 | 3,5 | 3,5 | 3,5 | 40° | ● | ● | /○ | / | ○ | /○ | |
| TOUT EN UN 59' | 67 | 8940° | | | | ● | ● | /○ | / | ○ | / / | |
| + | SOIN EXTRA | 3 | 3,5 | 4 | 4,5 | 30° | ● | ● | /○ | / / / / | | | |
| CONTRÔLE À DISTANCE (Wi-Fi)Option à selectionner pour activer le contrôle à distance via l'application (en Wi-Fi). |
3.1 - Description des programmes
| COTON |
| ECO 40-60 | ECO 40-60 permut de laver en linge en cotton résistant lavable à 60°C ou 90°C.
L'essorage final se fait à vitesse maximale pour assurer l'élimination de l'eau restante. |
| LAINE & LAVAGEMAIN |
| 20°C | Ce programme effectue un cycle de lavage spécifique pensé pour les tissus en laine qui peuvent être lavés en machine, les articles à laver à la main ou bien le linge en soie ou dont l'étiquette précise « À laver comme de la soie». |
| SYNTHÉTIQUE & MIX COULEURS | Ce programme innovant vous permet de laver ensemble différents tissus et couleurs, par exemple du coton, du synthétique et des tissus mixtes, à seulement 20°C, et offre une excellente performance de nettoyage. Ce programme consomme l'équivalent d'environ 40% d'un lavage standard pour le coton à 40°C. |
| VIDANGE & ESSORAGE | Ce programme réalisée la vidange et un essorage maximal. Vous pouvez supprimer ou réduire l'essorage à l'aide du bouton SELECTION DE L'ESSORAGE. |
| RINÇAGE | Ce programme effectue 3 rincçages avec un essorage intermédiaire (que vous pouvez réduire ou annulier à l'aide du bouton correspondant). Il convient au rincçage de tout type de tissu, par exemple après un lavage à la main. |
| FITNESS CARE | La combinaison parfaite de temps et de performance. Créé pour éliminer la saleté des vêtements de sport en tissu technique. Un lavage à basse température recommendé pour les petites charges d'articles synthétiques. |
| SOIN DOUX | Mis au point pour prendre soin des articles délicats, ce programme lave à basse température en 59 minutes. Un rincçage prolongé et en profondeur nourrit les fibres du tissu. |
| SOIN VAPEUR PRO | Ce programme utilise un traitement à la vapeur pour détendre les plis et atteindre le degré d'humidité idéal pour faciliter le repassage. La touche NIVEAU DE VAPEUR permet de sélectionner trois niveaux d'intensité différents, conçus pour les vêtements secs ou humides et selon le type de tissu. |
| SOIN ALLERGIE PRO | Ce programme de lavage est capable d'atteindre une température de 60°C pendant une période prolongée, en combinant l'action vapeur à une action de rincçage puissant pour des vêtements parfaîtrement propres et hygiéniques. Reconnandé pour les tissus en coton. |
| 1/2 14' 30' 44' SOIN RAPIDE | Des économies sans compromis! Ce nouveau programme peut être utilisé pour obtenir d'excellents résultats tout en faisant des économies en eau, énergie, dessive et temps. Cette option lave à une température moyenne adaptée à n'importe quel type de tissu. Reconnandé pour les petites charges et les articles légèrement sales. |
| TOUT EN UN 59' | Ce programme vous permet de laver ensemble différents types de tissus comme le coton, les synthétiques et les tissus mixtes en 59 minutes seulement, en utilisant la charge pleine de la machine à laver, à une température de 40°C (ou moins). Ce programme est particulièrement adapté aux tissus légèrement sales. |
| SOIN EXTRA | Ce nouveau programme peut être utilisé pour laver du linge de différents tissus et couleurs grand teint ensemble sans alterer leur aspect et leur toucher d'origine. Grâce à une émulsion parfaite d'eau et de dessive, il prend parfaitement soin de vos vêtements, avec des performances optimes de lavage à une température de 30°C. |
4. Utilisation quotidienne
- Branchez la machine à une source d'alimentation électrique et d'eau (voir le chapitre sur l'installation dans le manuel d'utilisation).
- Préparer le linge : Triez les vêtements en fonction de leur matière (coton, synthétiques, laine ou soie, etc.) et de leur degré de saleté. Verifiez les étiquettes de votre vêtement. Séparez les vêtements blancs des vêtements de couleur. Videz les poches des objets tels que les clés, les pieces de monnaie, etc. et retirez les objets décoratifs plus durs.
- Introduisez le linge piece par piece en evitant les surcharges (verifiez les différentes capacités de charge maximale en fonction du programme). Fermez soigneusement la porte. Verifiez qu'aucun vétement n'est pince.
- Sélectionnez la lessive et l'adoucissant (si nécessaire) et versez-les dans les compartments appropriés du distributeur.
Ouvrez le tiroir du distributeur; les composants suivants sont visibles:
- Le组成部分 1 est destiné à la lessive de prélavage.
- Le compartmenté est destiné aux produits d'entretien, aux agents pharmants et aux additifs spéciaux tels que l'amidon, le bleu, etc.
- Le compartment 2 est destiné à la lessive.
Certaines lessives ne sont pas conçues pour être utilisées dans le tiroir distributeur, mais sont fournies avec leur propre distributeur qui est placé directement dans le tambour.
Pour utiliser la bonne quantité de dessive, d'adoucissant ou de tout autre additif, suivez scrupuleusement les instructions du fabricant à chaque fois.
- Sélectionnez un programme en tournant le bouton, enChoosingant celui qui convient le mistrain en fonction des vêtements charges. L'écran affiche le nom du programme, les options principales et l'estimation de la durée.
- Ajoutez ou supprimez des options et modifiez les parametes en fonction de vos besoins spécifique.
- Appuyez sur la touche Départ/Pause pour démarrer le programme.
Lorsque le cycle est terminé, le message « FIN » s'affiche sur l'écran. Éteignez l'appareil en tournant le sélectionur sur « OFF ». Sortez votre linge le plus tout possible afin d'éviter les plis, les mauvaises odeurs et la prolifération des bacteriés.
5. Entretien et maintenance
5.1 - Nettoyage général de la machine
- Pendant le nettoyage et l'entretien de la machine, débranchez-la.
- Utilisez un chiffon doux avec du liquide savonneux pour nettoyer l'extérieur de la machine et les composants en caoutchouc.
N't utilisez pas de produits chimiques organiques ou de solvants corrosifs.
5.2 - Nettoyage du filtré de la pompe
Nosvourecommendons deverifier et de nettoyer le filtre 5a6fois par an.
- Éteignez et débranchez la machine.
- Préparez un écipient plat pour recueiller l'eau de vidange.
- Dévissez et retirez le filtr de la pompe dans le sens inverse des aiguilles d'une montre et nettoyez-le soignement.
- Remettez le filtré dans la machine et reférerlez-la soigneusement.
5.3 - Nettoyage du tiroir
Vérifiez toujours l'absence de résidus de dessive. Nettoyez régulierement le tiroir:
- Retirez le tiroir avec douceur et fermété.
- Nettoyez te tiroir à l'eau courante et remettez-le en place dans son compartment.
5.4 - Nettoyage du tambour
Retirez du tambour et de la rainure dujoint de la porte (anneau en caoutchouc) les objets lavés accidentellement, en particulier les pièces métalliques telles que les épingle, les pièces de monnaie, etc. car ils provoquent des taches de rouille et des dommages.
Pour eliminer les taches de rouille, utilisez un nettoyant sans chlorure. Respectez les consignes d'advertissement du fabricant du produit de nettoyage.
- Pour le nettoyage, n'utilise pas d'objets durs ou de laine d'accier.
- A pres la procedure, ouvre la porte, utilisez une serviette pour nettoyer les taches et la mousse autour de la garniture et gardez l'intérieur et l'extérieur de la garniture propres.
