MANUALE UTENTE BH4S69M6DB9JS HOOVER
Lavatrice da incasso

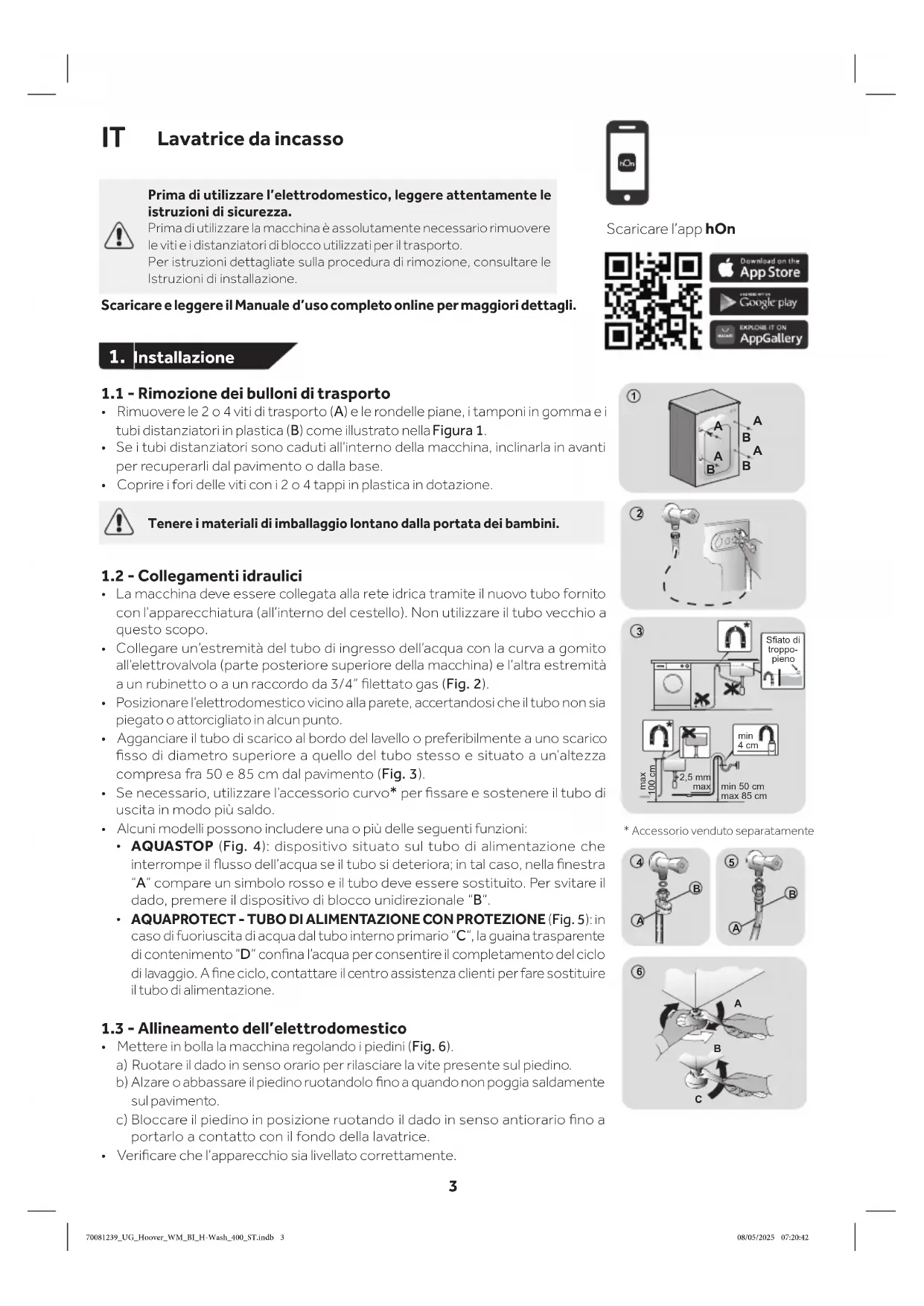

1. Installazione
1.1 - Rimozione dei bulloni di trasporto
- Rimuovere le 2 o 4 viti di trasporto (A) e le rondelle piane, i tamponi in gomma e i tubi distanziatori in plastica (B) come illustrato nella Figura 1.
- Se i tubi distanziatori sono caduti all'interno della macchina, inclinarla in avanti per recuperarli dal pavimento o alla base.
- Coprire i fori delle viti con i 2 o 4 tappi in plastica in dotazione.
Tenere immateriali di imballaggio lontano alla portata dei bambini.
1.2 - Collegamenti idraulici
- La macchina deve essere collegata alla rete idrica tramite il nuovo tubo fornito con l'apparecchiatura (all'interno del cestello). Non utilizzato il tubo vecchio a questo scopo.
- Collegare un'estremità del tubo di ingressso dell'acqua con la curva a gomitò all'elettróvalvola (parte posteriori superiore della macchina) e l'altra estremità a un rubinetto o a un raccordo da 3/4 filettato gas (Fig. 2).
- Posizione are l'eteletrodomestico vicino alla parete, accertandosi che il tubo non si piegato o attorcigliato in alcun punto.

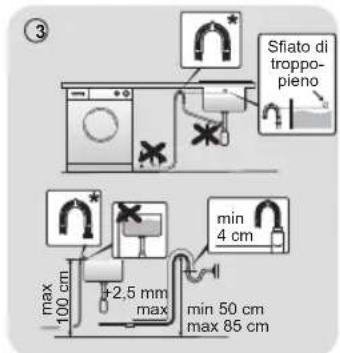

- Agganciare il tubo di scarico al bordo del lavallo o preferibilmente a uno scarico fisso di diametro superiore a quello del tubo stesso e situato a un'altezza compresa fra 50 e 85 cm dal pavimento (Fig. 3).
- Se necessario, utilizzato l'accessorio curvo* per fissare e sostenere il tubo di uscita in modo più saldo.
-
Alcuni modelli possono includere una o più delle seguenti funzioni:
-
AQUASTOP (Fig. 4): dispositivo situato sul tubo di alimentazione che interrompe il flusso dell'acqua se il tubo si deteriorata; in tal caso, nella finestra "A" compare un simbolo rosso e il tubo deve essere sostituito. Per svitare il dato, premere il dispositivo di blocco unidirezionale "B".
-
AQUAPROTECT - TUBO DI ALIMENTAZIONE CON PROTEZIONE (Fig. 5): in caso di fuoriuscita di acqua dal tubo interno primario "C", la guaina trasparente di contentimento "D" confina l'acqua per consentire il completamento del ciclo di lavaggio. A fine ciclo, contattare il centro assistenza clienti per fare sostituire il tubo di alimentazione.
1.3 - Allineamento dell'elettrodomestico
- Mettere in bolla la macchina regolando i piedini (Fig. 6).
a) Ruotare il dato in senso orario per rilasciare la vite presente sul piedino.
b) Alzare o abbassare il piedino ruotandolo fino a quando non poggia saldamente sul pavimento.
c) Bloccare il piedino in posizione ruotando il dato in senso antiorario sono a portarlo a contatto con il fondo della lavatrice.
- Verificare che l'apparecchio sa livellato correttamente.
Scaricare l'app hOn
* Accessorio venduto separamente

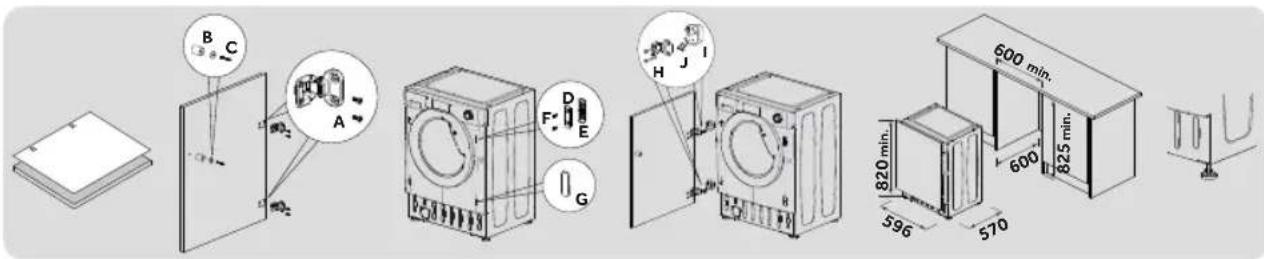

1.4 - Montaggio dell'anta del mobile
- Posizione il modello sul retro dell'anta e segnare i fori per le cerniere e il magnete (lato sinistro o destro). Praticare i fori e fissare le cerniere con le viti (A) in dotazione.
- Fissare il magnete (B) in posizione utilizzato la vite (C), quando montare la piatra (D) con il supporto in plastica (E) fatto di essere e fissarli in posizione con la vite (F).
- Montare il tappo (G) innestandolo nella posizione inferiore.
Montare I'anta del mobile sulla parte anterio dell'elettrodomestico utilizzando le cerniere. Fissare i distanziatori (I) con le 2 viti (J) e poi fissare le cerniere con 2 viti (H).
Regolare l'altezza dell'elettrodomestico (820-840 mm) utilizzando i 4 piedini regolabili e fissarli con i dadi.
Far scorrere la rondella in posizione, regolando la base del mobile alla nuova.
2. Pannello di controllo
- Disponibile solo in alcuni modelli
Pulsanti
A Avvio/Pausa
B Selezione della temperatura
C Selezione centrifuga
D Anti-Pieqa
E Partenza ridarata
F Opzioni
G Livello di sporco/Rapidi/Livello vapore**
H Programmi speciali (disponibili solo su alcuni modelli)
B+C Protezione bambini
** Livello vapore (disponibile solo in alcuni modelli)
Spie
1 Spia di oblo bloccato
6 Spiedella temperatura
10 Spie dei programmi speciali
2 Spia Stiro facile
di lavaggio
Spie della velocità di centrifuga
4 Spia Wi-Fi
8 Spiedelle opzioni
5 Spia protezione bambini
9 Spie Livello di sporco
*** Spia di rilevamento del peso
2.1 - Pulsanti
Pulsante Avvio/Pausa (A)
Chiudere l'oblo PRIMA di selezionare il pulsante AVVIO/PAUSA. Per avviare il ciclo selezionato con i parametri preimpostati, premere AVVIO/PAUSA. Quando il programma è in esecuzione, il display在哪 il tempo mancante al termine del programma.
Pulsante Selezione della temperatura (B)
Questo pulsante permette di modificare la temperature dei cicli di lavaggio. Per proteggere i tessuti, non è possibile augmentare la temperature或者其他 massimo consentito dal programma. Se si desidera effettuire un lavaggio a freddo, tutte le spie devono essere spente.
Pulsante Selezione centrifuga (C)
Premendo Anything pulsante e possible ridurre la velocita massima e, se lo si desidera, annullare la centrifuga.
Anti-Piega (D) - Selezionabile solo in alcuni programmi
Questa funzione permette di ridurre al minimo la formazione di pieghe, eliminando le centrifughe intermediie o riducendo l'intensità dell'ultima centrifuga.
Pulsante partenza ritardata (E)
Qesto pulsante consente di preprogrammare il ciclo di lavaggio per ritardarne l'avvioanche di 24 ore.
Pulsante opzioni (F)
Questo pulsante permette di scegliere tra varie opzioni (a seconda del programma selezionato):
| PRE | Prelavaggio (F) - Questa opzione consente di effettuare un prelimaggio ed è particolaremente utile per i carichi molto sporchi (disponibile solo su alcuni programmi). Quando QUESTa funizione è attivata, l'icona dell'indicatore (E) si illumina |
| Extra risciacquo (F) - Questa opzione consente di aggiungere un risciacquo alla fine del ciclo di lavaggio ed è utile per le persone con pelle delicata e sensibile. Quando Questa funzione è attivata, l'icona dell'indicatore (F) si illumina |
| # | Igène + (F) - Questa opzione consente una pulizia profonda dei capi mantenendo la stessa temperatura per l'intero lavaggio. |
Pulsante Livello di sporco/Rapidi/Livello vapore* (G)
Questo pulsante permette di scegliere tra varie opzioni (a seconda del programma selezionato):
Livello di sporco (G) - Questa opzione permette di scegliere tra 3 livelli di intensità di lavaggio modificando la durata del programma, a seconda del grado di sporciazza dei tessuti (disponibile solo su alcuni programmi, come indicato nella tabella dei medesimi).
Rapidi (G) - Il pulsante si attiva quando si selezione il programma RAPID CARE (14' / 30' / 44') sulla manopola e permette di selezionare una delle tre durate indicate, a seconda del tipo di tessuto.
Livello vapore\*G)
Dopo aver selezionato il programma STEAM CARE PRO, è possibile utilizzato quello pulsante per scegliere fra tre trattamenti a vapore di diversa intensità, studiati per capi asciutti o bagnati in funzione del tipo di tessuto.
- Disponibile solo in alcuni modelli
Programmi speciali (H) - Disponibile solo in alcuni modelli
Questo pulsante permette di scegliere tra varie opzioni (a seconda del programma selezionato):
Active Wash (H) - Questa opzione (impostabile su vari programmi) ottimizza il consumo di acqua ed energia del programma selezionato mantenendo inalterate le prestazioni di lavaggio.
Night & Day (H) - Questa opzione riduce a 400 giri/min la velocità delle centrifughe intermedié, ove previste, aumento il livello dell'acqua durante il risciacquo e mantiene la biancheria immersa nell'acqua dopo l'ultimo risciacquo, per distendere perfettamente le fibre.
Pulizia cesto (H) - Programma studiato per pulire il cestello della lavatrice. Utilizzato solo detersivo in polvere. Non avviare il programma con il bucato nella lavatrice. Si consiglia di effettuare la pulizia agli 50 cicli di lavaggio. L'opzione può essere selezionata solo per il programma SCARICO E CENTRIFUGA.
Protezione bambini ( + )
- Premendo contemporaneamente i pulsanti "SELEZIONE DELLA TEMPERATURA" e "SELEZIONE CENTRIFUGA" per circa 3 secondi, la macchina consente di bloccare i tasti. In quello modo è possibile evitare di introdurre variazioni accidentalio indesiderate qualora un pulsante del display venga premuto accidentalmente durante un ciclo.
Il blocco dei tasti cui poe assere annulato simplicamente premendo ancora una volta contemporaneamente i due pulsanti oppure spegnendo l'apparecchio.
2.2 - Spie
Spia oblo bloccato (1)
Per motivi di sicurezza, l'oblo è parzialmente bloccato durante il ciclo di lavaggio. L'apertura dell'oblo è possibile solo al termino del programma o dopo che il programma è stato annullato correttamente. In caso di livello dell'acqua alto, temperatura dell'acqua elevata e durante la centrifuga non è possible après l'oblo.
Spia Anti-Piega (2)
La spia indica la selezione della corrispondente opzione.
Spia "AI Weight Sense" (3): (attiva solo in alcuni programmi).
In ognifase di lavaggio la spia "Al Weight Sense" permette di monitorare le informazioni relative al carico di biancheria presente nel cestello e, nei primi minuti di lavaggio:
regola la quantità di acqua necessaria;
- determinina la durata del ciclo di lavaggio;
- controlla risciacquo in base al tipo di tessuto selezionato da lavare;
- adatta il ritmo di rotazione del cestello al tipo di tessuto da lavare;
riconosce la presenza di una quantita eccessiva di schiuma di sapone e, se necessario, regola la quantità di acqua di risciacquo.
regola la velocità di centrifuga in base al carico, evitando casi eventuali sbilanciamenti.
Spia Wi-Fi (4): Sui modelli dotati di Wi-Fi, indica lo stato della connessione.
ASSOCIAZIONE DELL'ELETTRODOMESTICO (SU APP)
NOTA: La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. (La banda a 5 GHz non è consentita).
Scaricare l'app hOn sul proprio dispositivo inquadrando il codice QR riportato di seguito o tramite il link go.haier-europe.com/download-app
- Creare il profilo utente (o effettuare il login) e assocare l'apparecchio seguendo le istruzioni visualizzate sul display del dispositivo.
Scaricare l'app
A
B
Solo banda 2,4 GHz
C
Seguire le istruzioni per l'associazione
D
E
F
ABILITAZIONE DEL CONTROLLO REMOTO
- Chiudere l'oblo e ruotare la manopola potandola nella posizione CONTROLLO REMOTO (WI-FI)
A quello punto è possibile gestire il prodotto dall'app.
DISABILITAZIONE DEL CONTROLLO REMOTO
- Ruotare la manopola portandola in qualunque posizione diversa da CONTROLLO REMOTO (WI-FI), alla passare per la posizione "OFF". In caso di ciclo in corso, quello prosegue. Dall'app è possibile visualizzare lo stato del prodotto, ma non controllario.
Spia blocco tasti (5): La spia indica che i tasti sono bloccati.
Spie della temperatura di lavaggio (6)
Le spi mostrano la temperatura di lavaggio del programma selezionato che può essere modificata (dove consentito) tramite il pulsante appropriato. Se si desidera effettuire un lavaggio a freddo, tutte le spi devono essere spente.
Spie della velocità dicentrifuga (7)
Le spi mostrano la velocità di centrifuga del programma selezionato, che è possible ridurre o omettere tramite il pulsante appropriato.
zano le opzioni selezionabili tramite il relativo pulsante.
Spie di selezione del livello di sporco (9)
- Al momento della selezione di un programma, verrà automaticamenteindicato il livello di sporco impostato per quel programma,tramite l'accensione della relativa spia.
- Scegliendo un livello di sporco differente si illuminerà la spia correspondente.
Spie programmi speciali (10) - Disponibile solo in alcuni modelli
Le spi visualizzano le opzioni selezionabili tramite il relative pulsante.
3. Programmi
Si
Si, premendo il pulsante
Opzionali
No
Scomparto detersivo per:
Prelavaggio
etersivo
Ammorbidente
o prodotto per trattamento
| PROGRAMMA | (Max)(a seconda dei modelli) | °C | DETERGENTE | ANT-PIEGA | PARTENZA RITARDATA | PRELAVAGGO | EXTRA RISCIA/CACQUO | ICIENE+ | LIVELLO DI SORCO |
| 6kg | 7kg | 8kg | 9kg | (MAX) | 2 | | 1 |
| COTONE 6 | | 78 | 990° | | | ● | ● | (●) | / | ○ | ○ | | ○ | |
| ECO40-60 | ECO 40-60 | 67 | 8960° | | | | ● | ● | / | ○ | / | ○ | / | / | |
| LANA & A MANO | 1 | 12 | 230° | | | ● | ● | ○ | | ○ | / / / / | | | |
| 20° | 20°C | 67 | 8920° | | | | ● | ● | / | ○ | / | ○ | / | ○ | |
| SINTETICIE COLORATI | 3 | 3,5 | 4 | 4,5 | 60° | ● | ● | (●) | ○ | ○ | ○ | ○ | ○ | |
| SCARICO & CENTRIFUGA | --- | - | - | | | | | / | ○ | / / / | / | | | |
| RISCIACQUO | --- | - | - | | | | ● | /○ | / / / | | | | | |
| 3 | FITNESS CARE | 2 | 2,5 | 2,5 | 2,5 | 40° | ● | ● | / | ○ | / | ○ | / | / | |
| SOFT CARE | 2 | 2,5 | 2,5 | 2,5 | 40° | ● | ● | ○ | | ○ | / / / / | | | |
| STEAM CARE PRO | 1,5 | 1,5 | 1,5 | 1,5 | - | | | / | ○ | / / / | / | | | |
| PRO | ALLERGY CARE PRO | 3 | 3,5 | 4 | 4,5 | 60° | ● | ● | / | ○ | / | ○ | / | / | |
| 14'30'44' | RAPID CARE14'30'44' | 11 | 1,5 | 1,5 | 40° | | ● | ● | / | ○ | / | ○ | / | ○ | |
| 2 | 2,5 | 2,5 | 2,5 | 40° | ● | ● | / | ○ | / | ○ | / | ○ | |
| 3 | 3,5 | 3,5 | 3,5 | 40° | ● | ● | / | ○ | / | ○ | / | ○ | |
| ALL IN ONE 59' | 67 | 8940° | | | | ● | ● | / | ○ | / | ○ | / | / | |
| + | EXTRA CARE | 3 | 3,5 | 4 | 4,5 | 30° | ● | ● | /○ | / / / | | | | | |
| CONTROLLO REMOTO (WI-FI)Posizione da selezionare per abilitare/disabilitare il controllo da remototramite App, via Wi-Fi. | |
3.1 - Descrizione dei programmi
| COTONE | Questo programma è indicato per lavare capi di cotone colorato a 40°C oppure per sviluppare il massimo grado di lavaggio per biancheria di cotone resistente, a 60°C o 90°C. La centrifuga finale alla massima velocità assicura un'ottima strizzatura. |
| ECO 40-60 | Il programma ECO 40-60 è in grado di lavare biancheria di cotone normalmente sporca, dichiarata lavabile a 40°C o 60°C, insieme dello stesso ciclo. Questo programma viene utilizzato per valutare la conformità con la Direttiva UE Ecodesign (progettazione ecocompatible dei prodotti). |
| LANA & A MANO | Questo programma effettua un ciclo di lavaggio dedicato ai tessuti in "Lana lavabile in lavatrice", per i capi da lavare esclusivamente a mano o per capi in seta lavabili in lavatrice. |
| 20°C | Questo innovativo programma consente di lavare insieme diversi tessuti quali cotone, misti e sintetici alla temperatura di 20°C, con prestazioni ottimali. Consente inoltre di trattare diversi colori contemporaneamente. Il consumo risulta essere circa il 40% di un programma Cotone 40°C. |
| SINTETICIE COLORATI | Questo programma permette di lavare in modo congiunto biancheria di diverso colore e tessuto. Il lavaggio ed il risciacquo sono ottimizzati nei ritmi di rotazione del cesto e nei livelli di acqua. La centrifuga ad azione delicata, assicurata una ridotta formazione di pieghe sui tessuti. |
| SCARICO & CENTRIFUGA | TramiteQuesto programma la macchina effettuerà direttemente lo scarico dell'accuca e una centrifuga ad alta velocità. Qualora si voglia effettuire solo lo scarico o ridurre l'intensità della centrifuga, sare sufficiente agarire sul tasto SELEZIONE CENTRIFUGA. |
| RISCIACQUO | Questo programma effettua 3 risciacquidi della biancheria con centrifuga intermedia (eventualmente riducibile o annulabile tramite l'apposto tasto). èutilizzabile per risciacquare qualiasi tipo di tessuto, ad esempio dopo un lavaggio effettuato a mano. |
| FITNESS CARE | La perfetta combinazione di tempo e performance. Realizzato per rimuovero lo sporco dagli indumenti tecnici utilizzati per la palestra e lo sport. Il programma prevede un lavaggio a bassa temperatura, consigliato per piccoli carichi di capi sintetici. |
| SOFT CARE | Sviluppato per prendersi cura dei capi delicati, il programma fornisce un lavaggio a bassa temperatura in 59 minuti. Un risciacquo esteso e profondo consente di nutrire le fibre dei tessuti. |
| STEAM CARE PRO | Questo programma utilizza un trattamento a vapore che permette un'azione di rilassamento delle pieghe ed il raggiungimento del grado di umidità ideale per una stiratura più agevole. Tramite il tasto LIVELLO VAPORE sare possibile selezionale tre livelli di differente intensità, studiati per capi asciutti o bagnati e a seconda del tipo di tessuto. |
| ALLERGY CARE PRO | Questo programma di lavaggio è capace di raggiungere per un tempo prolongato la temperature di 60°C, combinando l'azione del vapore con un potente risciacquo per renderere i loro capi profondamente puliti e igienizzati. è consigliato per tessuti in cotone. |
| RAPID CARE | Risparmio, ma senza compromessi. Il nuovo programma consente di ottenere un eccellente bucato risparmiando acqua, consumi energetici, detersivo e tempo. Tale opzione, lavando a media temperatura, si adatta perfettamente a tutti i tipi di tessuto. Si consiglia per piccoli carichi e indumenti molto sporcchi. |
| ALL IN ONE 59' | Questo programma permette di lavare insieme diversi tipi di tessuto quali cotone, sintetici e misti in soli 59 minuti, a piano carico ed a 40°C (o meno) ed è particolaremente indicate per capi molto sporcchi. |
| EXTRA CARE | Questo nuovo programma permette di lavare insieme biancheria di diverso colore non stingente e tessuto, mantenendo l'aspetto e la consistenza originaria dei capi. Attraverso una perfetta emulsione di acqua e detergente, garantisce la massima cura dei capi, alla temperatura di 30°C con prestazioni di lavaggio ottimali. |
4. Uso quotidiano
Collegare la macchina all'alimentazione elettrica e all'attacco idrico (vedere capitolo Installazione nel Manuale d'uso).
- Preparazione del buccato:分开 i vestiti in base al tessuto (cotone, sintetici, lana o seta ecc.) e al grado di sporco. Controllare le etichette sul capo. Separare i vestiti bianchi da quelli colorati. Svuotare le tasche da oggetti come chiavi, monete, ecc. erimuoverve gli oggetti decorativi più duri.
- Inserire la biancheria pezzo per pezzo evitando sovraccarichi (verificare la diversa capacité di carico massima a seconda del programma). Chiudere l'oblò con cautela. Assicurarsi che nessun capo rimanga impigliato.
- Selezionare il detersivo e l'ammorbidente (se necessario) e versarli negli appositi scomparti del dispenser.
Apriere il cassetto dosatore; sono visibili i seguenti componenti:
- Lo scomparto 1 è per il detersivo per il prelimavaggio.
- Lo scomparto per ammorbidenti, agenti profumanti e additivi speciali come amido, azzurrante e cosi via.
- Lo scomparto 2 è per il detersivo
Alcuni detersivi non vanno utilizzati nel cassetto dosatore, ma sono forniti con un proprio dosatore da insertire direttamente nel cestello.
Perutilizzare lagiusta quantità di detersivo,ammorbidente o altri additivi,seguire sempre attentamente le istruzioni del produttore.
- Selezionare un programma ruotando la manopola, scegliendo quello più adatto in base ai capi caricati. Il display mostrera il nome del programma, le opzioni principali e la durata stimata.
- Aggiungere o rimuovere opzioni e modificare i parametri in base alle esigenze.
- Premere il pulsante Avvio/Pausa per avviare il programma.
- Una volta terminato il ciclo, sul display compare l'indicazione "FINE". Spagnere l'elettrodomestico ruotando il selettore su "OFF". Togliere il bucato il prima possibile per evitare che si formino pieghe, cattivi odori e batteri.
5. Cura e manutenzione
5.1 - Pulizia generale della macchina
- Staccare la spina della macchina durante la pulizia e la manutenzione.
Utilizzare un panno morbido con sapone liquido per pulire la scocca della macchina e le parti in gomma.
Nonutilizzare prodotti chimici organici o solventi corrosivi.
5.2 - Pulizia del filtró della pompa
Si consiglia di controllare e pulire il filtrlo 5 o 6 volte all'anno.
- Spegnere e scollegare la macchina.
- Prepare an内容简介 piatto per raccogliere l'acqua del filtro.
- Svitare e rimuovere in senso antiorario il filtro della pompa e pulirlo con attenzione.
Riposizionare il filtrono nella macchina e chiuderlo accuratamente.
5.3 - Pulizia dei cassetti
Controllare sempre con attenzione che non siano presenti residui di detersivo. Pulire regolarmente il cassetto:
- Estrarre il cassetto con delicatezza ma in modo sicuro.
- Pulire il cassetto sotto l'acqua corrente e ricollocarlo nel suo alloggiamento.
5.4 - Pulizia del cestello
Rimuovere gli oggetti lavati accidentlmente, soprattutto le parti metalliche come spille, monete, ecc. dal cestello e alla scanalatura della guarnizione dell'oblo (anello in gomma) perché causano macchie di ruggine e danni.
Utilizzare un detersivo privo di cloruro per rimuovere le macchie di ruggine. Osservare le avertenze del produttore del detersivo.
Nonutilizzare oggetti duri o paglietta d'acciaio per la pulizia.
- Dopo la procedura, après l'oblo, usare un asciugamano per pulire le macchie e la schiuma attorno alla guarnizione e mantenere puliti l'interno e l'esterno della guarnizione.
