Type de produit	Support mural pour téléviseur
Marque	SANUS
Modèle	VXL7
Dimensions de la plaque murale	700 x 407 mm (environ)
Poids du support	5 kg (environ)
Charge maximale	40 kg (88 lbs)
Compatibilité VESA	Jusqu'à 700 x 400 mm
Matériau	Acier
Couleur	Noir
Fonctions principales	Inclinaison, réglage de niveau, déverrouillage par câble
Type d'installation	Sur montants bois, béton plein ou blocs de béton
Accessoires inclus	Quincaillerie, gabarit de perçage
Garantie	5 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Verrouillage de sécurité, câbles de dégagement
Pièces détachées et réparabilité	Disponibles sur demande auprès du service client
Informations générales	Installation assistée par HeightFinder™, vidéo disponible en ligne

FOIRE AUX QUESTIONS - VXL7 SANUS

Quel est le poids maximal supporté par le support mural Sanus VXL7 ?

Le support mural Sanus VXL7 peut supporter un téléviseur pesant jusqu'à 40 kg (88 lbs), accessoires compris. Ne dépassez jamais cette limite pour éviter tout risque de dommage ou de blessure.

Quelles sont les dimensions de la plaque murale du VXL7 ?

La plaque murale mesure environ 700 x 407 mm. Elle peut être étendue latéralement pour s'adapter aux grandes configurations VESA.

Le support est-il compatible avec un téléviseur incurvé ?

Oui, le support VXL7 peut être utilisé avec un téléviseur incurvé grâce à ses pattes de fixation ajustables et à l'utilisation d'entretoises si nécessaire. Consultez le manuel pour choisir la bonne longueur de vis.

Puis-je installer ce support sur une cloison sèche ?

Non, ce support ne doit pas être installé sur une cloison sèche seule. Il nécessite un mur en montants bois, béton plein ou blocs de béton. Les cloisons sèches n'offrent pas une capacité de charge suffisante.

Comment ajuster la hauteur du téléviseur après installation ?

Utilisez la vis de mise à niveau située au-dessus de chaque patte de fixation. Tournez la vis pour soulever ou abaisser le côté correspondant du téléviseur et le mettre de niveau.

Comment retirer le téléviseur du support mural ?

Tirez vers le bas sur les deux câbles de dégagement situés en bas du téléviseur tout en tirant doucement la partie inférieure du téléviseur vers l'avant. Soulevez ensuite le téléviseur pour le décrocher de la plaque murale.

Quels outils sont nécessaires pour l'installation ?

Les outils requis incluent : un ruban à mesurer, un crayon, un niveau, un ruban adhésif, une perceuse électrique, une clé à douilles et des forets adaptés au bois ou au béton.

Le support permet-il un mouvement latéral ?

Oui, le téléviseur peut être décalé latéralement sur la plaque murale. Pour les installations sur montants bois, la plaque murale peut être étendue pour permettre un mouvement latéral, mais sans dépasser le bord du téléviseur.

Que faire si les vis fournies ne conviennent pas à mon téléviseur ?

Le support inclut plusieurs tailles de vis et entretoises. Si aucune ne correspond, contactez le service clientèle SANUS (numéro fourni dans la notice) pour obtenir les bonnes vis. N'utilisez jamais de vis inadaptées.

Où trouver une vidéo d'installation pour le Sanus VXL7 ?

Des vidéos d'installation sont disponibles sur le site sanus.com/2817. Vous y trouverez des démonstrations pas à pas pour faciliter le montage.

MODE D'EMPLOI VXL7 SANUS

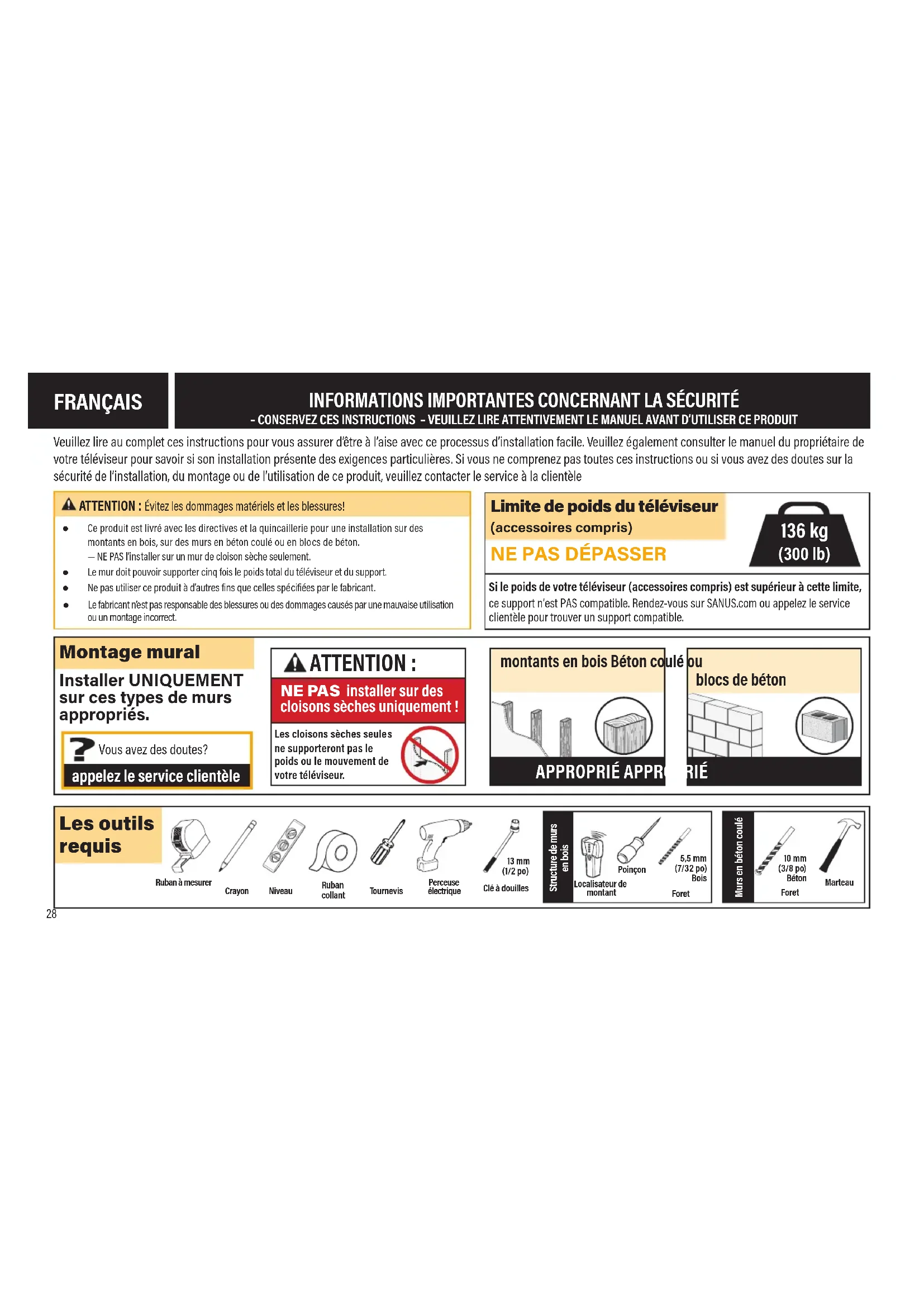

Texte français page 28

Veuillez suivre complètement ces instructions pour vous assurer de bien procéder avec ce processus d’installation facile. Veuillez également consulter le manuel du propriétaire de votre télécommande pour savoir si son installation présente des exigences particulières. Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l’installation, du montage ou de l’utilisation de ce produit, veuillez contacter le service à la clientèle.

Attention: Évitez les dommages matériels et les blessures!

• Ce produit est livré avec les directives et la quincaillerie pour une installation sur des montants en bois, sur des murs en béton coulé ou en blocs de béton.
• NE PAS l'installer sur un mur de cloison sèché seulement. Le mur doit pouvoir supporter cinq fois le poids total du télévisieur et du support.
• Ne pas utiliser ce produit à d'autres fins que celles spécifiées par le fabricant. Le fabricant n'est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.

NE PAS Depasser

Si le poids de votre téléviseur (accessoires compris) est supérieur à cette limite, ce support n'est PAS compatible. Rendez-vous sur SANUS.com ou appelez le service clientèle pour trouver un support compatible.

Montage mural

Installer UNIQUEMENT sur ces types de murs appropriés.

Vous avez des doutes?

appelez le service clientèle

Attention:

NE PAS installer sur des cloisons sèches uniquement !

Les cloisons sèches seules ne supporteront pas le poids ou le mouvement de votre téléviseur.

Montants en bois béton coulé

blocs de béton

RIÉ

Les outils requis

Ruban à mesurer

Crayon

liveau

Ruban

Perceuse

electrique

Cle a douilles

BOLS

Foret

Beton

Foret

Marteau

Souhaitez-vous voir une vidéo démontrant à quel point cette procédure est facile à effectuer ? Rendez-vous sur : SANUS. com/2817

Réussissez du premier coup! HeightFinder™ vous indique à quel endroit pincer. Renseignez-vous à l'adresse: SANUS. com/2567

Nos experts de l'installation basés aux États-Unis sont là pour vous aider. Appelez-nous au: [phone] (EMEA: [phone]; UK: [phone])

Avant de commencer

Retirez le socle de votre téléviseur... s'il est installé bien sûr.

L'étiquette produit de votre télévision pourrait ne plus être accessible après le montage de votre télévision. AVANT LE MONTAGE DE VOTRE TÉLEVISION :

Notez les informations concernant votre télévision et conservez ces notes pour toute consultation ultérieure. Sinon, prenez la fiche produit de votre télévision en photo et conservez la photo pour toute consultation ultérieure. Installez tout accessoire que vous prévoyez d’ajouter à votre téléviseur. Verifiez les manuels d’installation de tous les accessoires pour savoir si vous devez les INSTALLER AVANT de monter votre téléviseur.

Protégez la face de votre téléviseur lorsque vous la poserez vers le bas pour l'installation.

Fixation de la patte de fixation au téléviseur

PAGE 6

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement si elles sont avalées. Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune pièce et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées ! REMARQUE : Les pièces fournies ne doivent pas nécessairement être toutes utilisées.

1.1 Diamètre de la vis de téléviseur

Une seule taille de vis s'adapte à votre téléviseur.

1.2 Déterminer la longueur de vis et les entrées du téléviseur

ATTENTION

MINIMUM trois (3) tours complets de prise fillette

Si les vis oitouchent le bas de votre télévisuer, utilisez des entreprises 09

Si vous télévisuer comprehend des entreprises ou des adaptateurs, utilisez les SOUS le matériel de montage.

Téléviseur à dos plat

Les supports de télévisuer reposent à plat sur votre télévisuer

AUCUNE ENTRETOISE REIQUE

Téléviseur à dos plat avec des trous incrustés profonds ou une interférence de cable

TRETOISE(S)

03 REQUIRE(S) EN

Téléviseur à dos arrondi ou irrégulier [les supports de téléviseur NE représentent PAS à plat sur votre téléviseur]

TOISE(S)

REQUIRE(S)

1.3 Déterminez votre configuration de montage de téléviseur

Mesurez la HAUTEUR de la configuration du trou de montage de votre téléviseur.

Pour une hauteur inférieure ou égale à 400 mm

Pour une hauteur supérieure à 400 mm

Passez à l'ETAPE 1.4 à la PAGE 9

Assemblez les extensions de pattes de fixation pour téléviseur 06 pour qu'elles s'adaptent sur la configuration VESA de votre téléviseur.

1.4 Assemblage de la patte de fixation pour téléviseur

Centrez les pattes de fixation 04 et 05 sur l'emplacement des trous de montage de votre téléviseur comme indiqué en vous assurant que les pattes de fixation sont à la même hauteur. Effectuez l'installation en utilisant la combinaison entreposée, vis et rondelle que vous avez sélectionnée pour votre téléviseur.

Fixation de la plaque murale au mur

AERITISSEMENT: Ce produit contient de petites pieces qui peuvent representer un risque d'etouffement si elles sont avalees. Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune piece et quelles ne sont pas endommagées. Si une piece est manquante ou endommagée, contactez le service à laclientèle et non le détaillant. Nutilisez jamais de pieces endommagées! REMARQUE: Les pieces fournies ne doivent pas nécessrement être toutes utilisées.

Determinez votre configuration de plaque murale

Mesurez la distance entre vos pattes de fixation pour téléviseur.

Pour les pattes de fixation de 700 mm ou moins

Passez à l'ETAPE: 2A (montants en bois) à la PAGE 12 ou 2B (béton) à la PAGE 15

REMARQUE (pour les installations sur des montants en bois UNIQUEMENT) : vous pouvez étendre la plaque murale 10 pour permettre au viseur de se déplacer latéralement. Assurez-vous de ne pas étendre la plaque murale au-delà du bord du téléviseur.

Pour les pattes de fixation de plus de 700 mm

Etendez la plaque murale pour qu'elle s'ajuste aux pattes de fixation pour téléviseur.

AVERTISSEMENT : Évitez les blessures corporelles ! Ces zones pourraient être des points de pincement lorsque vous les faites glisser en place.

Étendez le fil mural au-delà des pattes de fixation de votre téléviseur, mais pas au-delà des bords de votre téléviseur. REMARQUE: au besoin, desserrez les écrous illustrés pour aider à ouvrir en coulissant.

Installation sur des montants en bois

PAGE 12

ATTENTION 102 cm (2x4 po), réelle 3.8 x 8.9 cm (1 1/2 x 3 1/2 po). Espace horizontal minimum entre les fixations : 40.6 cm (16 po). Les centres des montants doivent être vérifiées.

Pour les plaques murales étendues :

Vous DEVEZ installer 2 tire-fonds 11 dans le centre (haut et bas) de la plaque murale 10, puis à au moins 406 mm (16 po) du centre, pour un minimum de 6 tire-fonds au total.

4 POSITIONNEZ LE GABARIT CONSEIL: Pour calculer l'emplacement précis de la plaque murale, renseignez-vous sur notre HeightFinder sur le site sanus.com [www.sanus.us/2567].

5 PERCEZ 6 SERREZ CORRECTEMENT

ATTENION: Evitez les risques de blessures corporelles ou de dommages matériels! Les quatre boulons tire-fond DOVENT ETRE serrés fermement afin d'eviter tout mouvement non souhaite de la plaque murale 10 Passez à l'ETAPE 3, PAGE 18.

Installation sur du béton plein ou des blocs de béton

PAGE 15

ATENl: Evitez les risques de blessures corporelles ou de dommages matieres! Montez la plaque murale 10 directement sur la surface de beton. Epaisre minimale du becon solide:20,3 cm (8 po) Dimension minimale du bloc de becon:20,3x20,3x40,6cm (8x8x16 po) Pour les utilisations sur beton, les pattes de fixation pour televiseur 04 et 05 dovet rester centree sur la plaque murale 10 Gardez ceci a resprit lors du choix de l'emplacement de la plaque murale.

1 POSITIONNEZ LE GABARIT CONSEIL: Pour calculer l'emplacement précis de la plaque murale, renseignez-vous sur notre HeightFinder sur le site sanus. com [www.sanus.com/2567].

Pour les plaques murales étendues :

Vous DEVEZ installer 2 tire-fonds 11 dans le centre (haut et bas) de la plaque murale 10, puis à au moins 406 mm (16 po) du centre, pour un minimum de 6 tire-fonds au total.

2 PERCEZ ATTENTION: Prenez soin de ne jamais percer dans le mortier entre les blocs. INSERZ LES CHEVILLES ATTENTION: Assurez-vous que les chevilles ne dépassent pas de la surface de béton. 4 SERREZ CORRECTEMENT

ATTENTION : évitez les risques de blessures corporelles ou de dommages matériels ! Les quatre boulons tire-fond 11 DOIVENT ÊTRE serrés fermement afin d'éviter tout mouvement non souhaité de la plaque murale 10

Fixation du téléviseur sur la plaque murale

1 ACCROCHEZ LOURD! Vous aurez besoin de quelqu'un pour vous aider à cette étape. ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Pour les utilisations sur béton, les pattes de fixation pour téléviseur 04 et 05 doivent rester centrées sur la plaque murale 10

Pour les plaques murales étendues:

Les pattes de fixation pour téléviseur 04 et 05 ne doivent être suspendues que sur les parties EXTERIEURES de la plaque murale 10

2 FIXEZ ATTENTION: Appuyez sur la partie inférieure du téléviseur contre la plaque murale 10 jusqu'à ce que vous entendiez le clic de verrouillage, permettant de fixer ainsi le téléviseur en place.

Réglages page 20

Pour permettre la téléaiseur à niveau, desserrez la vis de mise à niveau située au-dessus de chaque patte de fixation pour téléaiseur 04 et 05 afin de soulever ou d'abaisser le côté respectif du téléaiseur.

Hauteur

Réglez la hauteur en tournant la vis de mise à niveau 5 située au-dessus des deux pattes de fixation pour téléviseur 04 et 05.

DECALAGE LATERAL DU TELÉVISEUR LOURD! Vous aurez besoin de quelqu'un pour vous aider à cette étape.

ATTENTION: Évitez les risques de blessures corporelles ou de dommages matériels!

Pour les utilisations sur béton, les pattes de fixation pour téléviseur 04 et 05 doivent rester centrées sur la plaque murale 10.

Pour déverrouiller le téléviseur de la plaque murale : Tirez vers le bas et retenez les deux câbles de dégagement tout en tirant doucement la partie inférieure du téléviseur pour l'éloigner du mur.

ATTENTION: Evitez les risques de blessures corporelles ou de dommages matériels! Pour éviter de briser le loquet de verrouillage, tirez vers le bas et retenez les cables de dégagement tout en éloignant le téléviseur du mur.

Soulevez le téléviseur, puis remettez-le soigneusement en place sur la plaque murale. La plaque murale 10 est équipée de butées afin de limiter le mouvement latéral.

Appuyez sur la partie inférieure du téléviseur contre la plaque murale 10 jusqu'à ce que vous entendiez le clic de verrouillage, permettant de fixer ainsi le téléviseur en place.

RETRAIT DU TÉLEVISEUR LOURD! Vous aurez besoin de quelqu'un pour vous aider à cette étape.
